1 PZP HEATING a.s. Ceník tepelných čerpadel a příslušenství Platnost ceníku od

2 2

3 obsah Obsah Tepelná čerpadla vzduch-voda AW SPLIT Tepelná čerpadla vzduch-voda AWX ECONOMIC Tepelná čerpadla vzduch-voda AWX ARCTIC Tepelná čerpadla vzduch-voda AWX ARCTIC Exclusiv Tepelná čerpadla vzduch-voda AWX PERFORMANCE Tepelná čerpadla vzduch-vzduch AA SPLIT Tepelná čerpadla země-voda TERRASMART Tepelná čerpadla země voda TERRASTAR Combi a Combi Plus Tepelná čerpadla země-voda TERRASTAR Tepelná čerpadla voda-voda AQUASMART Tepelná čerpadla voda-voda AQUASTAR Větrací jednotky s rekuperací tepla a tepelným čerpadlem TCLV, TCLH, TCLK Odvlhčovací a větrací jednotky pro vnitřní bazény WPLE Příslušenství Všeobecné podmínky a dodací podmínky Záruční podmínky 61-64

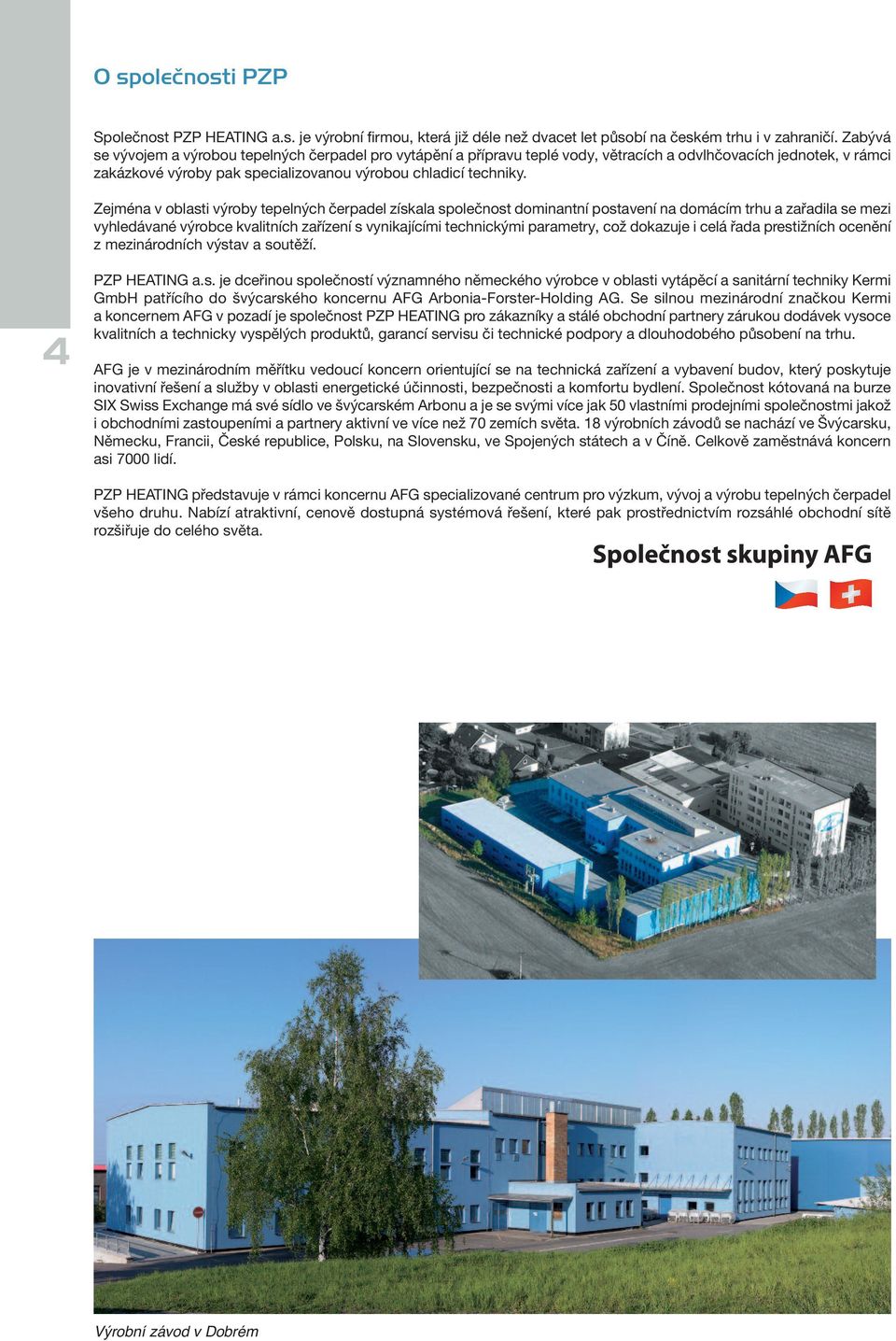

4 O společnosti PZP Společnost PZP HEATING a.s. je výrobní firmou, která již déle než dvacet let působí na českém trhu i v zahraničí. Zabývá se vývojem a výrobou tepelných čerpadel pro vytápění a přípravu teplé vody, větracích a odvlhčovacích jednotek, v rámci zakázkové výroby pak specializovanou výrobou chladicí techniky. Zejména v oblasti výroby tepelných čerpadel získala společnost dominantní postavení na domácím trhu a zařadila se mezi vyhledávané výrobce kvalitních zařízení s vynikajícími technickými parametry, což dokazuje i celá řada prestižních ocenění z mezinárodních výstav a soutěží. 4 PZP HEATING a.s. je dceřinou společností významného německého výrobce v oblasti vytápěcí a sanitární techniky Kermi GmbH patřícího do švýcarského koncernu AFG Arbonia-Forster-Holding AG. Se silnou mezinárodní značkou Kermi a koncernem AFG v pozadí je společnost PZP HEATING pro zákazníky a stálé obchodní partnery zárukou dodávek vysoce kvalitních a technicky vyspělých produktů, garancí servisu či technické podpory a dlouhodobého působení na trhu. AFG je v mezinárodním měřítku vedoucí koncern orientující se na technická zařízení a vybavení budov, který poskytuje inovativní řešení a služby v oblasti energetické účinnosti, bezpečnosti a komfortu bydlení. Společnost kótovaná na burze SIX Swiss Exchange má své sídlo ve švýcarském Arbonu a je se svými více jak 50 vlastními prodejními společnostmi jakož i obchodními zastoupeními a partnery aktivní ve více než 70 zemích světa. 18 výrobních závodů se nachází ve Švýcarsku, Německu, Francii, České republice, Polsku, na Slovensku, ve Spojených státech a v Číně. Celkově zaměstnává koncern asi 7000 lidí. PZP HEATING představuje v rámci koncernu AFG specializované centrum pro výzkum, vývoj a výrobu tepelných čerpadel všeho druhu. Nabízí atraktivní, cenově dostupná systémová řešení, které pak prostřednictvím rozsáhlé obchodní sítě rozšiřuje do celého světa. Výrobní závod v Dobrém

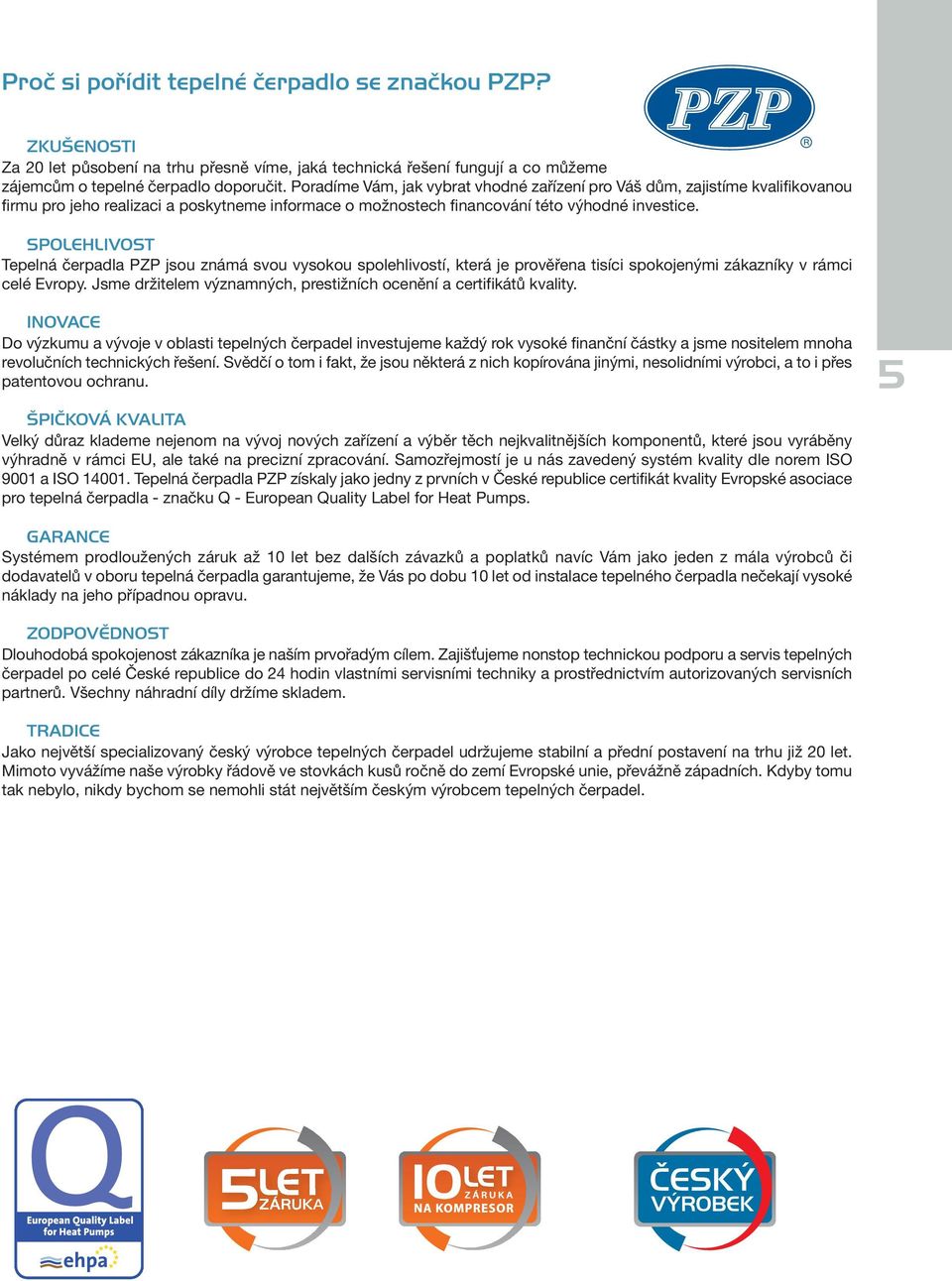

5 Proč si pořídit tepelné čerpadlo se značkou PZP? ZKUŠENOSTI Za 20 let působení na trhu přesně víme, jaká technická řešení fungují a co můžeme zájemcům o tepelné čerpadlo doporučit. Poradíme Vám, jak vybrat vhodné zařízení pro Váš dům, zajistíme kvalifikovanou firmu pro jeho realizaci a poskytneme informace o možnostech financování této výhodné investice. SPOLEHLIVOST Tepelná čerpadla PZP jsou známá svou vysokou spolehlivostí, která je prověřena tisíci spokojenými zákazníky v rámci celé Evropy. Jsme držitelem významných, prestižních ocenění a certifikátů kvality. INOVACE Do výzkumu a vývoje v oblasti tepelných čerpadel investujeme každý rok vysoké finanční částky a jsme nositelem mnoha revolučních technických řešení. Svědčí o tom i fakt, že jsou některá z nich kopírována jinými, nesolidními výrobci, a to i přes patentovou ochranu. ŠPIČKOVÁ KVALITA Velký důraz klademe nejenom na vývoj nových zařízení a výběr těch nejkvalitnějších komponentů, které jsou vyráběny výhradně v rámci EU, ale také na precizní zpracování. Samozřejmostí je u nás zavedený systém kvality dle norem ISO 9001 a ISO Tepelná čerpadla PZP získaly jako jedny z prvních v České republice certifikát kvality Evropské asociace pro tepelná čerpadla - značku Q - European Quality Label for Heat Pumps. 5 GARANCE Systémem prodloužených záruk až 10 let bez dalších závazků a poplatků navíc Vám jako jeden z mála výrobců či dodavatelů v oboru tepelná čerpadla garantujeme, že Vás po dobu 10 let od instalace tepelného čerpadla nečekají vysoké náklady na jeho případnou opravu. ZODPOVĚDNOST Dlouhodobá spokojenost zákazníka je naším prvořadým cílem. Zajišťujeme nonstop technickou podporu a servis tepelných čerpadel po celé České republice do 24 hodin vlastními servisními techniky a prostřednictvím autorizovaných servisních partnerů. Všechny náhradní díly držíme skladem. TRADICE Jako největší specializovaný český výrobce tepelných čerpadel udržujeme stabilní a přední postavení na trhu již 20 let. Mimoto vyvážíme naše výrobky řádově ve stovkách kusů ročně do zemí Evropské unie, převážně západních. Kdyby tomu tak nebylo, nikdy bychom se nemohli stát největším českým výrobcem tepelných čerpadel.

6 vzduch-voda 6 Tepelná čerpadla vzduch-voda AW SPLIT 6 až 18 kw, split systém Tepelné čerpadlo vzduch-voda split systém ve výkonové řadě 6 / 8 / 10 / 12 / 14 / 18 kw je použitelné pro všechny typy objektů. Z hlediska otopné soustavy je vhodné jak pro radiátory, tak pro podlahové nebo stěnové vytápění. Tepelné čerpadlo s označením HPAW představuje nejvýhodnější řešení, které doporučujeme všem zájemcům o vytápění tepelným čerpadlem. Charakterizuje ho jednoduchá instalace, příznivá cena a univerzální použití pro vytápění, klimatizaci, celoroční přípravu teplé vody, ohřev vody v bazénu. Tepelná čerpadla HPAW jsou za provozu velmi tichá. Zařízení se dodává ve dvou dílech (vnitřní a vnější jednotka), bez náplně chladiva R404A, jednotlivé díly jsou pro přepravu plněny dusíkem. Robustní skříň vnitřní jednotky je dokonale akusticky a tepelně izolována. Vnější jednotka obsahuje výparník tepelného čerpadla, expanzní ventil, ventilátory, konstrukce je z koroziodolných materiálů s povrchovou úpravou pro venkovní prostředí. Součástí standardní dodávky nejsou propojovací vedení mezi vnitřní a vnější jednotkou! Propojovací vedení je možné objednat v různých délkách jako příslušenství. Tepelné čerpadlo AW SPLIT: Kompresor Copeland Scroll se servisními Rotalockventily, akusticky izolován speciálním krytem. Softstartér kompresoru pro omezení proudových nárazů při startu kompresoru. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu. Pružné hadice pro tlumení chvění ve vnitřním dílu. Ultratichý ventilátor(y) s lopatkami ve tvaru sovích křídel. Integrované cirkulační čerpadlo sekundárního okruhu. Integrovaný třícestný ventil pro funkci topení / přípravu teplé vody. Integrovaný elektrický kotel jako doplňkový nebo bivalentní zdroj tepla. Řídicí systém s komfortním ovládacím panelem řídí provoz celého vytápěcího systému. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. EEV - elektronický expanzní ventil. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Funkce pro řízení tří topných okruhů, funkce pro tři směšované okruhy. Funkce pro přípravu teplé vody s časovými a teplotními programy. Funkce regulace ohřevu vody v bazénu. Vstupy pro řízení provozu a blokování činnosti signálem HDO. Programovatelný univerzální výstup pro řízení doplňkového zdroje tepla. Možnost připojení pokojové jednotky pro ještě komfortnější ovládání. Možnost připojení k Internetu. Provedení SER s funkcí topení / aktivní chlazení.

7 Tepelná čerpadla vzduch-voda AW SPLIT Typ HP3AW06SE HP3AW08SE HP3AW10SE Objednací číslo Cena , , ,- Tepelný výkon/cop (A2/W35) kw/- 6,2/3,4 8,3/3,5 9,8/3,4 Rozměry šxhxv - vnitřní jednotka mm 580x600x vnější jednotka mm 950x1236x1260 Hmotnost - vnitřní jednotka kg vnější jednotka kg Napojení potrubí - primár mm 18x1/10x1 22x1/12x1 Napojení potrubí - sekundár mm 28x1/28x1/28x1 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 20 A C 25 A C 25 A Elektrokotel kw 9 13,5 13,5 7 vzduch-voda Typ HP3AW12SE HP3AW14SE HP3AW18SE Objednací číslo Cena , , ,- Tepelný výkon/cop (A2/W35) kw/- 11,8/3,5 14,6/3,6 17,5/3,6 Rozměry šxhxv - vnitřní jednotka mm 580x600x vnější jednotka mm 800x1842x x2140x1295 Hmotnost - vnitřní jednotka kg vnější jednotka kg Napojení potrubí - primár mm 22x1/12x1 28x1/16x1 Napojení potrubí - sekundár mm 28x1/28x1/28x1 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 32 A C 40 A C 40 A Elektrokotel kw Pro instalaci tepelného čerpadla AW SPLIT doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana Propojovací vedení pro AW SPLIT SE - délka 10 m 4 950, Propojovací vedení pro AW SPLIT SE - délka 15 m 6 310, Propojovací vedení pro AW SPLIT SE - délka 20 m 7 700, Plastový základ pro instalaci výparníku pro AW SPLIT 06, 08, 10 SE 7 030, Plastový základ pro instalaci výparníku pro AW SPLIT 12 SE 7 460, Plastový základ pro instalaci výparníku pro AW SPLIT 14, 18 SE 7 800, Pokojový terminál Room-manager 3 020, Externí čidlo venkovní teploty pro ekvitermní regulaci 610,- 53

8 vzduch-voda 8 Tepelná čerpadla vzduch-voda AW SPLIT s chlazením Typ HP3AW06SER HP3AW08SER HP3AW10SER Objednací číslo Cena , , ,- Tepelný výkon/cop (A2/W35) kw/- 6,2/3,4 8,3/3,5 9,8/3,4 Chladicí výkon/eer (A35/W18) kw/- 5,3/2,1 7,4/2,3 9,2/2,4 Chladicí výkon/eer (A35/W7) kw/- 4,6/2,0 6,5/2,2 8,0/2,2 Rozměry šxhxv - vnitřní jednotka mm 580x600x vnější jednotka mm 950x1236x1260 Hmotnost - vnitřní jednotka kg vnější jednotka kg Napojení potrubí - primár mm 18x1/10x1 22x1/12x1 Napojení potrubí - sekundár mm 28x1/28x1/28x1 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Minimální výstupní teplota C 6 Jištění hlavního přívodu C 20 A C 25 A C 25 A Elektrokotel kw 9 13,5 13,5 Typ HP3AW12SER HP3AW14SER HP3AW18SER Objednací číslo Cena , , ,- Tepelný výkon/cop (A2/W35) kw/- 11,8/3,0 14,6/3,0 17,5/3,1 Chladicí výkon/eer (A35/W18) kw/- 10,7/2,4 13,2/2,3 15,9/2,5 Chladicí výkon/eer (A35/W7) kw/- 9,5/2,3 11,6/2,2 13,9/2,4 Rozměry šxhxv - vnitřní jednotka mm 580x600x vnější jednotka mm 800x1842x x2140x1295 Hmotnost - vnitřní jednotka kg vnější jednotka kg Napojení potrubí - primár mm 22x1/12x1 28x1/16x1 Napojení potrubí - sekundár mm 28x1/28x1/28x1 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Minimální výstupní teplota C 6 Jištění hlavního přívodu C 32 A C 40 A C 40 A Elektrokotel kw

9 9 vzduch-voda

10 vzduch-voda Tepelná čerpadla vzduch-voda AW SPLIT 22 až 36 kw, split systém Tepelné čerpadlo vzduch-voda split systém ve výkonové řadě 22 / 30 / 36 kw je použitelné pro všechny typy objektů. Z hlediska otopné soustavy je vhodné jak pro radiátory, tak pro podlahové nebo stěnové vytápění. Tepelné čerpadlo s označením HPAW představuje nejvýhodnější řešení, které doporučujeme všem zájemcům o vytápění tepelným čerpadlem. Charakterizuje ho jednoduchá instalace, příznivá cena a univerzální použití pro vytápění, klimatizaci, celoroční přípravu teplé vody, ohřev vody v bazénech. 10 Zařízení se dodává ve třech dílech (vnitřní a vnější jednotky), bez náplně chladiva R404A, jednotlivé díly jsou pro přepravu plněny dusíkem. Robustní skříň vnitřní jednotky je dokonale akusticky a tepelně izolována. Vnější jednotky obsahují výparníky tepelného čerpadla, expanzní ventily, ventilátory, konstrukce je z koroziodolných materiálů s povrchovou úpravou pro venkovní prostředí. Součástí standardní dodávky nejsou propojovací vedení mezi vnitřní jednotkou a vnějšími jednotkami! Propojovací vedení je možné objednat v různých délkách jako příslušenství. Tepelné čerpadlo AW SPLIT: Kompresor Copeland Scroll se servisními Rotalock-ventily, akusticky izolován speciálním krytem. Softstartér kompresoru pro omezení proudových nárazů při startu kompresoru. EEV - elektronický expanzní ventil. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu. Pružné hadice pro tlumení chvění ve vnitřním dílu. Ultratiché ventilátory s lopatkami ve tvaru sovích křídel. Řídicí systém s komfortním ovládacím panelem řídí provoz celého vytápěcího systému. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Vstupy pro řízení provozu a blokování činnosti signálem HDO. Výstup pro připojení třícestného ventilu pro funkci topení / přípravu teplé vody. Řízení tří topných okruhů, funkce pro tři směšované okruhy. Funkce pro přípravu teplé vody s časovými a teplotními programy. Funkce regulace ohřevu vody v bazénu (bazénech - ideální pro aquaparky). Programovatelné řízení elektrického kotle nebo jiného doplňkového zdroje tepla. Možnost připojení pokojové jednotky pro ještě komfortnější ovládání. Možnost připojení k Internetu. Provedení SBR s funkcí topení / aktivní chlazení.

11 Tepelná čerpadla vzduch-voda AW SPLIT Typ HP3AW22SB HP3AW30SB HP3AW36SB Objednací číslo Cena , , ,- Tepelný výkon/cop (A2/W35) kw/- 21,5/3,5 29,9/3,6 36,4/3,6 Rozměry šxhxv - vnitřní jednotka mm 700x750x vnější jednotka 2ks mm 800x1842x x2140x1295 Hmotnost - vnitřní jednotka kg vnější jednotka 2ks kg Napojení potrubí - primár mm 22x1/22x1/18x1 28x1/28x1/18x1 28x1/28x1/22x1 Napojení potrubí - sekundár mm 42x1,5/42x1,5 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 25 A C 32 A D 32 A Tepelná čerpadla vzduch-voda AW SPLIT s chlazením 11 vzduch-voda Typ HP3AW22SBR HP3AW30SBR HP3AW36SBR Objednací číslo Cena , , ,- Tepelný výkon/cop (A2/W35) kw/- 21,5/3,5 29,9/3,6 36,4/3,6 Chladicí výkon/eer (A35/W18) kw/- 18,6/2,7 25,9/2,6 32,1/2,8 Chladicí výkon/eer (A35/W7) kw/- 16,8/2,2 23,5/2,1 19,0/2,3 Rozměry šxhxv - vnitřní jednotka mm 700x750x vnější jednotka 2ks mm 800x1842x x2140x1295 Hmotnost - vnitřní jednotka kg vnější jednotka 2ks kg Napojení potrubí - primár mm 22x1/22x1/18x1 28x1/28x1/18x1 28x1/28x1/22x1 Napojení potrubí - sekundár mm 42x1,5/42x1,5 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Minimální výstupní teplota C 6 Jištění hlavního přívodu C 25 A C 32 A D 32 A Pro instalaci tepelného čerpadla AW SPLIT doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana Propojovací vedení pro AW SPLIT 22, 30, 36 SB - délka 10 m 4 950, Propojovací vedení pro AW SPLIT 22, 30, 36 SB - délka 15 m 6 310, Propojovací vedení pro AW SPLIT 22, 30, 36 SB - délka 20 m 7 700, Plastový základ pro instalaci výparníku pro AW SPLIT 22 SB 7 460, Plastový základ pro instalaci výparníku pro AW SPLIT 30, 36 SB 7 800, Pokojový terminál Room-manager 3 020, Externí čidlo venkovní teploty pro ekvitermní regulaci 610,- 53 Upozornění! Tepelná čerpadla AW SPLIT 22, 30 a 36 SB(SBR) mají dva oddělené výparníky. Plastový základ a propojovací vedení je nutné objednat 2x - pro každý výparník!

12 vzduch-voda Tepelná čerpadla vzduch-voda AWX ECONOMIC 6 až 14 kw, kompaktní pro venkovní instalaci Tepelné čerpadlo vzduch-voda AWX ECONOMIC je základním modelem v řadě kompaktních tepelných čerpadel pro venkovní instalaci. Svou jednoduchostí, příjemným vzhledem, kvalitou provedení a především nízkou pořizovací cenou uspokojí každého zákazníka. Je určeno jak pro vytápění nově postavených nízkoenergetických rodinných domů, tak pro instalaci ke stávajícím zdrojům tepla, např. plynovému kotli nebo elektrokotli, kde přebírá funkci úsporného hlavního zdroje tepla. Stávající zdroj je pak využit pouze jako bivalentní nebo záložní. 12 Tepelná čerpadla AWX ECONOMIC jsou kompaktní zařízení určená k instalaci vně vytápěného objektu. Celá konstrukce zařízení je vyrobena z korozi odolných materiálů s povrchovými úpravami pro venkovní prostředí. Vlastní kompresorová část je zvukově a tepelně izolována, aby byl zajištěn bezproblémový chod zařízení a jeho dlouhá životnost. Řídicí systém a elektroinstalace tepelného čerpadla jsou umístěny přímo v tepelném čerpadle. Pro ovládání tepelného čerpadla, sledování jeho provozních stavů a regulaci vytápění či ohřevu vody pak slouží jednoduchá ovládací jednotka typu Room-manager, kterou lze umístit kdekoliv uvnitř vytápěného objektu. Tepelná čerpadla AWX ECONOMIC Vám nabízíme v modelové řadě 06 / 08 / 10 / 14 s odpovídajícími topnými výkony. K hlavním výhodám těchto zařízení patří rychlá, jednoduchá montáž a nízké investiční náklady. Zařízení se dodává s úplnou náplní chladiva, plně funkčně odzkoušené a připravené k provozu. Součástí dodávky je ovládací jednotka, která umožňuje nastavení základních uživatelských parametrů tepelného čerpadla, funkcí pro vytápění a přípravu teplé vody, sledování provozních stavů a teplot. Další možnosti ovládání a nastavení parametrů jsou prostřednictvím počítače nebo Internetu. Zařízení se standardně dodává bez propojovacích vedení! Tepelné čerpadlo AWX ECONOMIC: Kompresor Copeland Scroll, chladivo R410A Příprava pro softstartér kompresoru pro omezení proudových nárazů při startu kompresoru (softstartér je výbava na zvláštní objednávku). Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu pro tlumení chvění. Velmi tichý axiální ventilátor s nízkými otáčkami. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hydrofilní povrch výparníku pro dokonalé stékání kondenzátu při odtávání námrazy. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Funkce pro dva topné okruhy, řízení prostorovým termostatem nebo externím signálem ON/OFF. Výstup pro připojení sekundárního cirkulačního čerpadla. Řízení cirkulačních čerpadel topných okruhů. Vstup pro řízení provozu a blokování činnosti signálem HDO. Výstup pro připojení třícestného přepínacího ventilu topení/ohřev vody. Programovatelné funkce pro přípravu teplé vody. Řízení dohřevu teplé vody bivalentním zdrojem tepla nebo externí topnou spirálou. Programovatelný výstup pro řízení-spínání bivalentního nebo záložního zdroje tepla. Možnost připojení pokojových jednotek Room-manager. Rozšířené možnosti ovládání a nastavení parametrů prostřednictvím počítače nebo Internetu.

13 Tepelná čerpadla vzduch-voda AWX ECONOMIC Typ HP3AWX06ECO HP3AWX08ECO HP3AWX10ECO HP3AWX14ECO Objednací číslo Cena , , , ,- Tepelný výkon/cop (A2/W35) kw/- 6,3/3,5 8,1/3,5 11/3,7 13,2/3,6 Rozměry š x h x v - vnější jednotka mm 1230x600x x600x x600x1395 Celková hmotnost kg Napojení potrubí - sekundár mm 35x1,5/35x1,5 Rozsah teplot primárního zdroje C -18 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 16/3 A C 16/3 A C 16/3 A C 20/3 A vzduch-voda Pro instalaci tepelného čerpadla AWX ECONOMIC doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana - Propojovací vedení pro tepelná čerpadla AWX ECONOMIC a AWX ARCTIC Powerbox - elektrický rozváděč 6 680, Hydrobox HBX mini bez ovládacího panelu - varianta 7 pro AWX 06 ECO , Hydrobox HBX mini bez ovládacího panelu - varianta 7/A pro AWX 06 ECO , Hydrobox HBX mini bez ovládacího panelu - varianta 8 pro AWX ECO , Hydrobox HBX mini bez ovládacího panelu - varianta 8/A pro AWX ECO , Plastový základ pro instalaci na zem (do země) pro AWX 06, 08 ECO 5 970, Plastový základ pro instalaci na zem (do země) pro AWX 10, 14 ECO 6 630, Ocelové konzole pro instalaci na zeď pro AWX ECO 6 790, Ocelové konzole pro instalaci na zeď pro AWX ECO - prodloužené 7 590, Odkapní vanička elektricky vyhřívaná pro AWX ECO 4 480, Odkapní vanička elektricky vyhřívaná pro AWX ECO 4 900, Připojovací flexibilní hadice DN32 pro AWX ECO 2 802, Oběhové čerpadlo ALPHA 2L pro AWX 06 ECO 5 310, Oběhové čerpadlo MAGNA pro AWX 08, 10, 14 ECO , Pokojový terminál Room-manager 3 020, Modul RSV302M 2 890, Externí čidlo venkovní teploty pro ekvitermní regulaci 610, Na tepelné čerpadlo AWX ECONOMIC je standardně poskytována záruka 24 měsíců. Záruku je možné prodloužit za podmínek: Cena Prodloužení záruky na 36 měsíců = Instalace softstartéru kompresoru 3 970,- Prodloužení záruky na 60 měsíců = Instalace softstartéru kompresoru + příplatek 3 500,- Poznámka: Cena za prodloužení záruky na 60 měsíců je dána součtem obou příplatků. Ceny za prodloužení záruky se rozumí netto bez možnosti dalších rabatů a slev.

14 vzduch-voda Tepelná čerpadla vzduch-voda AWX ARCTIC 6 až 14 kw, kompaktní pro venkovní instalaci Tepelné čerpadlo vzduch-voda AWX ARCTIC je zjednodušenou variantou modelu E (viz následující nabídka). Hlavním rozdílem je absence vnitřní řídicí jednotky. Řídicí systém a elektroinstalace tepelného čerpadla jsou umístěny přímo v tepelném čerpadle. Pro ovládání tepelného čerpadla a sledování jeho provozních stavů pak slouží jednoduchý ovládací panel typu Room-manager. Tepelné čerpadlo AWX ARCTIC je určeno především pro instalaci ke stávajícím zdrojům tepla, např. plynovému kotli nebo elektrokotli, kde přebírá funkci hlavního zdroje tepla. Stávající zdroj je pak využit pouze jako bivalentní nebo záložní. 14 Tepelná čerpadla vzduch-voda AWX ARCTIC jsou rovněž jako předchozí modely kompaktní zařízení určená k instalaci vně vytápěného objektu. Celá konstrukce zařízení je vyrobena z nerezavějící oceli s povrchovými úpravami pro venkovní prostředí. Vlastní kompresorová část je dokonale zvukově a tepelně izolována, aby byl zajištěn bezproblémový chod zařízení a jeho dlouhá životnost. Díky akustické izolaci a tichému ventilátoru patří i tato tepelná čerpadla k nejtišším tepelným čerpadlům ve své kategorii. Tepelná čerpadla AWX ARCTIC Vám nabízíme v modelové řadě 06 / 08 / 10 / 14 s odpovídajícími topnými výkony. K hlavním výhodám těchto zařízení patří rychlá, jednoduchá montáž a nízké investiční náklady. Zařízení se dodává s úplnou náplní chladiva, plně funkčně odzkoušené a připravené k provozu. Součástí dodávky je ovládací panel, který se instaluje uvnitř vytápěného objektu a umožňuje nastavení základních parametrů tepelného čerpadla, funkcí pro vytápění a přípravu teplé vody, sledování provozních stavů. Další možnosti ovládání jsou prostřednictvím počítače nebo Internetu. Zařízení se standardně dodává bez propojovacích vedení! Tepelné čerpadlo AWX ARCTIC: Kompresor Copeland Scroll se servisními Rotalockventily, akusticky izolován speciálním krytem. Softstartér kompresoru pro omezení proudových nárazů při startu kompresoru. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu pro tlumení chvění. Velmi tichý ventilátor s lopatkami ve tvaru sovích křídel. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hydrofilní povrch výparníku pro dokonalé stékání kondenzátu při odtávání námrazy. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Funkce pro dva topné okruhy, řízení prostorovým termostatem nebo jiným signálem ON/OFF. Výstup pro připojení sekundárního cirkulačního čerpadla, výstupy pro řízení cirk.čerpadel topných okruhů. Vstup pro řízení provozu a blokování činnosti signálem HDO. Výstup pro připojení třícestného přepínacího ventilu topení/ohřev vody. Programovatelné funkce pro přípravu teplé vody. Dohřev teplé vody bivalentním zdrojem tepla nebo externí topnou spirálou. Programovatelný výstup pro řízení-spínání bivalentního nebo záložního zdroje tepla. Možnost připojení pokojové jednotky Room-manager. Rozšířené možnosti ovládání a nastavení parametrů prostřednictvím počítače nebo Internetu.

15 Tepelná čerpadla vzduch-voda AWX ARCTIC Typ HP3AWX06A HP3AWX08A HP3AWX10A HP3AWX14A Objednací číslo Cena , , , ,- Tepelný výkon/cop (A2/W35) kw/- 5,5/3,2 7,5/3,3 9,2/3,3 13,1/3,4 Rozměry šxhxv - vnější jednotka mm 1285x540x x540x1170 Celková hmotnost kg Napojení potrubí - sekundár mm 28x1/28x1 Rozsah teplot prim. Zdroje C -25 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 16 A C 16 A C 16 A C 20 A vzduch-voda Pro instalaci tepelného čerpadla AWX ARCTIC doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana - Propojovací vedení pro tepelná čerpadla AWX ECONOMIC a AWX ARCTIC Powerbox - elektrický rozváděč 6 680, Hydrobox HBX mini bez ovládacího panelu - varianta 7 pro AWX A , Hydrobox HBX mini bez ovládacího panelu - varianta 7/A pro AWX 06-10A , Hydrobox HBX mini bez ovládacího panelu - varianta 8 pro AWX 14 A , Hydrobox HBX mini bez ovládacího panelu - varianta 8/A pro AWX 14 A , Plastový základ pro instalaci na zem (do země) pro AWX A 5 970, Plastový základ pro instalaci na zem (do země) pro AWX 14 A 6 740, Ocelové konzole pro instalaci na zeď pro AWX A 6 490, Ocelové konzole pro instalaci na zeď pro AWX A - prodloužené 7 290, Odkapní vanička elektricky vyhřívaná pro AWX A 4 480, Odkapní vanička elektricky vyhřívaná pro AWX 14 A 5 250, Připojovací flexibilní hadice DN25 pro AWX A 1 680, Připojovací flexibilní hadice DN32 pro AWX 14 A 2 800, Kryt připojovacích armatur AWX A 2 020, Oběhové čerpadlo ALPHA 2L pro AWX 06 A 4 680, Oběhové čerpadlo ALPHA 2L pro AWX 08, 10 A 5 310, Oběhové čerpadlo MAGNA pro AWX 14 A , Pokojový terminál Room-manager 3 020, Modul RSV302M pro řízení směšovacího ventilu 2 890, Externí čidlo venkovní teploty pro ekvitermní regulaci 610,

16 vzduch-voda 16 Tepelná čerpadla vzduch-voda AWX ARCTIC Exclusiv 6 až 14 kw, kompatní pro venkovní instalaci Tepelná čerpadla vzduch-voda kompakt AWX jsou určena k instalaci vně vytápěného objektu. Tomu je přizpůsobena jejich konstrukce dlouhodobě odolávající vlivům venkovního prostředí. Vlastní kompresorová část je dokonale zvukově a tepelně izolována, aby byl zajištěn bezproblémový chod zařízení a jeho dlouhá životnost. Kompaktní čerpadla AWX patří také k nejtišším tepelným čerpadlům ve své kategorii. Nabízíme Vám je ve výkonech 6 / 8 / 10 / 14 kw ve třífázovém provedení. K hlavním výhodám těchto zařízení patří rychlá a nenáročná montáž, což výrazně snižuje náklady na instalaci a celkovou investici. Zařízení se dodává s kompletní náplní chladiva, plně funkčně odzkoušené. Součástí dodávky je řídicí jednotka včetně propojovacího vedení se standardní délkou 10 m, delší propojovací vedení je na zvláštní objednávku. Řídicí jednotka se instaluje uvnitř vytápěného objektu. Celá konstrukce je vyrobena z nerezavějící oceli s povrchovými úpravami pro venkovní prostředí. Tepelné čerpadlo AWX ARCTIC Exclusiv: Kompresor Copeland Scroll se servisními Rotalockventily, akusticky izolován speciálním krytem. Softstartér kompresoru pro omezení proudových nárazů při startu kompresoru. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu pro tlumení chvění. Ultratichý ventilátor s lopatkami ve tvaru sovích křídel. Řídicí systém s komfortním ovládacím panelem řídí provoz celého vytápěcího systému. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hydrofilní povrch výparníku pro dokonalé stékání kondenzátu. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Vstupy pro řízení provozu a blokování činnosti signálem HDO. Řízení dvou topných okruhů s časovými programy. Funkce pro přípravu teplé vody s časovými a teplotními programy. Funkce pro řízení bivalentního nebo doplňkového zdroje tepla. Funkce pro řízení tří topných okruhů, funkce pro tři směšované okruhy. Funkce regulace ohřevu vody v bazénu. Možnost připojení k Internetu. Možnost připojení pokojové jednotky pro ještě komfortnější ovládání.

17 Tepelná čerpadla vzduch-voda AWX ARCTIC Exclusiv Typ HP3AWX06E HP3AWX08E HP3AWX10E HP3AWX14E Objednací číslo Cena , , , ,- Tepelný výkon/cop (A2/W35) kw/- 5,5/3,2 7,5/3,3 9,2/3,3 13,1/3,4 Rozměry šxhxv - vnější jednotka mm 1285x540x x540x vnitřní rozvaděč mm 500x210x700 Celková hmotnost kg Napojení potrubí - sekundár mm 28x1/28x1 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C 58 Jištění hlavního přívodu C 20 A C 25 A C 32 A C 32 A Doporučený výkon elektrokotle kw 2x4,5 2x6 2x7,5 2x7,5 Pro instalaci tepelného čerpadla AWX ARCTIC Exclusiv doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana Hydrobox HBXmini s ovládacím panelem - varianta 1 pro AWX E , Hydrobox HBXmini s ovládacím panelem - varianta 1A pro AWX E , Hydrobox HBXmini s ovládacím panelem - varianta 2 pro AWX 14 E , Hydrobox HBXmini s ovládacím panelem - varianta 2A pro AWX 14 E , Systémová jednotka HBX , Plastový základ pro instalaci na zem (do země) pro AWX E 5 970, Plastový základ pro instalaci na zem (do země) pro AWX 14 E 6 740, Ocelové konzole pro instalaci na zeď standardní délka pro AWX E 6 490, Ocelové konzole pro instalaci na zeď prodloužené pro AWX E 7 290, Odkapní vanička elektricky vyhřívaná pro AWX E 4 480, Odkapní vanička elektricky vyhřívaná pro AWX 14 E 5 250, Připojovací flexibilní hadice DN25 pro AWX E 1 680, Připojovací flexibilní hadice DN32 pro AWX 14 E 2 800, Kryt připojovacích armatur AWX E 2 020, Oběhové čerpadlo ALPHA 2L pro AWX 06 E 4 680, Oběhové čerpadlo ALPHA 2L pro AWX 08, 10 E 5 310, Oběhové čerpadlo MAGNA pro AWX 14E , Pokojový terminál Room-manager 3 020, Externí čidlo venkovní teploty pro ekvitermní regulaci 610,- 53 vzduch-voda 17 Příslušenství pro tepelná čerpadla AWX Systémová jednotka HBX300 Více informací na straně 48.

18 vzduch-voda Tepelná čerpadla vzduch-voda AWX PERFORMANCE 8 až 17 kw, kompaktní pro venkovní instalaci Tepelná čerpadla vzduch-voda AWX PERFORMANCE jsou kompaktní zařízení určená k instalaci vně vytápěného objektu. Tomu je přizpůsobena jejich konstrukce dlouhodobě odolávající vlivům venkovního prostředí. Vlastní kompresorová část je dokonale zvukově a tepelně izolována, aby byl zajištěn bezproblémový chod zařízení a jeho dlouhá životnost. Díky akustické izolaci a ultratichému, elektronicky řízenému ventilátoru patří tepelná čerpadla AWX PERFORMANCE k nejtišším tepelným čerpadlům na trhu. 18 Tepelná čerpadla AWX PERFORMANCE Vám nabízíme v modelové řadě 08 / 11 / 14 / 17 s odpovídajícími topnými výkony. K hlavním výhodám těchto zařízení patří kromě nízké hlučnosti jednak vynikající energetické parametry vyjádřené vysokým topným faktorem (COP 3,8 při podmínkách A2/W35 ověřeno renomovanou švýcarskou zkušebnou WPZ), jednak rychlá a snadná montáž, což výrazně snižuje náklady na instalaci a celkovou investici. Zařízení se dodává s úplnou náplní chladiva, plně funkčně odzkoušené a připravené k provozu. Součástí dodávky je řídicí jednotka včetně propojovacího vedení se standardní délkou 10 m, delší propojovací vedení je možné dodat na zvláštní objednávku (viz. Příslušenství pro tepelná čerpadla). Řídicí jednotka se instaluje uvnitř vytápěného objektu. Tepelné čerpadlo AWX PERFORMANCE: Kompresor Copeland Scroll, akusticky izolován speciálním krytem. Softstartér kompresoru pro omezení proudových nárazů při startu kompresoru. Elektronický expanzní ventil Ekologické chladivo R410a hermeticky těsný okruh, u modelů 08 a 11 náplň pod 3 kg nepodléhá předepsaným revizním kontrolám. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu pro tlumení chvění. Ultratichý EC ventilátor s lopatkami ve tvaru sovích křídel s možností automatické regulace jeho výkonu. Řídicí systém s komfortním ovládacím panelem řídí provoz celého vytápěcího systému. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Hydrofilní povrch výparníku pro dokonalé stékání kondenzátu při odtávání námrazy. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Vstupy pro řízení provozu a blokování činnosti zařízení signálem HDO. Řízení až tří topných okruhů s časovými programy, až tři směšované okruhy, ohřev vody v bazénu. Funkce pro přípravu teplé vody s časovými a teplotními programy. Funkce pro řízení bivalentního nebo doplňkového zdroje tepla, programovatelné. Možnost připojení až 4 pokojových jednotek Roommanager pro ještě komfortnější ovládání. Standardně možnost připojení tepelného čerpadla k Internetu, ovládání pomocí počítače. Model PR s funkcí topení / aktivní chlazení.

19 Tepelná čerpadla vzduch-voda AWX PERFORMANCE Typ HP3AWX08P HP3AWX11P HP3AWX14P HP3AWX17P Objednací číslo Cena , , , ,- Tepelný výkon/cop (A2/W35) kw/- 8,8/3,8 11,0/3,8 14,1/3,7 17,3/3,7 Rozměry šxhxv - vnější jednotka mm 1485x640x x640x x730x vnitřní rozvaděč mm 500x 210x700 Celková hmotnost kg Napojení potrubí - sekundár mm 28x1/28x1 35x1,5/35x1,5 Rozsah teplot prim. Zdroje C -20 až +35 Maximální výstupní teplota C 60 Jištění hlavního přívodu C 20 A C 25 A C 32 A C 32 A Doporučený výkon elektrokotle kw 2x6 2x7,5 2x7,5 2x7,5 Tepelná čerpadla vzduch-voda AWX PERFORMANCE s chlazením vzduch-voda 19 Typ HP3AWX08PR HP3AWX11PR HP3AWX14PR HP3AWX17PR Objednací číslo Cena , , , ,- Tepelný výkon/cop (A2/W35) kw/- 8,8/3,8 11,0/3,8 14,1/3,7 17,3/3,7 Chladicí výkon/eer (A35/W7) kw/- 7,7/2,6 9,7/2,6 12,6/2,5 15,5/2,5 Chladicí výkon/eer (A35/W18) kw/- 11,1/3,5 14,6/3,6 18,5/3,3 22,8/3,3 Rozměry šxhxv - vnější jednotka mm 1485x640x x640x x730x vnitřní rozvaděč mm 500x210x700 Celková hmotnost kg Napojení potrubí - sekundár mm 28x1/28x1 35x1,5/35x1,5 Rozsah teplot primárního zdroje C -20 až +35 Maximální výstupní teplota C 60 Jištění hlavního přívodu C 20 A C 25 A C 32 A C 32 A Doporučený výkon elektrokotle kw 2x6 2x7,5 2x7,5 2x7,5 Pro instalaci tepelného čerpadla AWX PERFORMANCE doporučujeme podle rozsahu instalace objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana - Prodloužené propojovací vedení pro AWX P, PR - viz. příslušenství Hydrobox HBXmini s ovládacím panelem - varianta 2 pro AWX 08, 11 P , Hydrobox HBXmini s ovládacím panelem - varianta 2/A pro AWX 08, 11 P , Hydrobox HBXmini s ovládacím panelem - varianta 3 pro AWX 14, 17 P , Hydrobox HBXmini s ovládacím panelem - varianta 3/A pro AWX 14, 17 P , Systémová jednotka HBX300 pro AWX 08 P , Plastový základ pro instalaci na zem (do země) pro AWX P 6 630, Plastový základ pro instalaci na zem (do země) pro AWX 17 P 7 720, Ocelové konzole pro instalaci na zeď standardní délka pro AWX P 6 790, Ocelové konzole pro instalaci na zeď standardní délka pro AWX 17 P 7 090, Ocelové konzole pro instalaci na zeď prodloužené pro AWX P 7 590, Ocelové konzole pro instalaci na zeď prodloužené pro AWX 17 P 7 990, Odkapní vanička elektricky vyhřívaná pro AWX P 4 900, Odkapní vanička elektricky vyhřívaná pro AWX 17 P 5 250, Připojovací flexibilní hadice DN25 pro AWX 08 P 1 680, Připojovací flexibilní hadice DN32 pro AWX P 2 800, Kryt připojovacích armatur AWX 08 P 2 020, Kryt připojovacích armatur AWX P 2 170, Kryt připojovacích armatur AWX 17 P 3 040, Oběhové čerpadlo MAGNA pro AWX 08, 11, 14 P , Oběhové čerpadlo MAGNA pro AWX 17 P , Pokojový terminál Room-manager 3 020, Čidlo venkovní tepoty 610,- 53

20 vzduch-vzduch 20 Tepelná čerpadla vzduch-vzduch AA SPLIT 16 a 35 kw, splitsystémy pro teplovzdušné vytápění Tato tepelná čerpadla využívají přírodní teplo z okolního vzduchu a vyprodukované teplo předávají cirkulací vzduchu ve vnitřním, vytápěném prostoru. Jsou vhodná především pro vytápění velkoobjemových prostorů v oblasti obchodu a služeb nebo průmyslu, kde lze předpokládat značné finanční nároky na zajištění optimální požadované teploty, například pomocí plynového nebo elektrického vytápění. Tepelné čerpadlo s označením AA SPLIT se dodává ve dvou topných výkonech 16 / 35 kw a skládá se ze třech dílů: vnitřní jednotka energetická část, vnější jednotka výparník(y) tepelného čerpadla, ovládací skříňka. Vnější i vnitřní jednotky se dodávají bez náplně chladiva R404A, pro přepravu jsou plněny dusíkem. Součástí standardní dodávky nejsou propojovací vedení! Dodávka je možná na zvláštní objednávku na základě technické specifikace. Tepelné čerpadlo AA SPLIT: Vnitřní díl je tvořen stabilním rámem z hliníkových profilů s výplněmi tepelně i akusticky izolovanými. Obsahuje zejména kompresor, ventilátor, kondenzátor, vzduchové filtry a další díly tepelného čerpadla. Vnější díl obsahuje výparníky tepelného čerpadla, expanzní ventily, ultratiché ventilátory s lopatkami ve tvaru sovích křídel. Konstrukce je z koroziodolných materiálů s povrchovými úpravami pro venkovní prostředí. Ovládací skříňka elektrický rozváděč obsahuje mikroprocesorový řídicí systém pro řízení tepelného čerpadla, silové spínací a regulační prvky, komfortní ovládací panel s grafickým displejem. Kompresor Copeland Scroll se servisními Rotalockventily. EEV - elektronický expanzní ventil. Softstartér kompresoru pro omezení proudových nárazů při startu kompresoru. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu. Automatický, energeticky úsporný systém odtávání námrazy na výparníku. Vstupy pro řízení provozu a blokování činnosti signálem HDO. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Vyjímatelné kazety s vyměnitelnými vzduchovými filtry, standardně třída filtrace EU4. Možnost napojení na vzduchotechnické rozvody uvnitř vytápěného objektu. Možnost připojení k Internetu.

21 Tepelná čerpadla vzduch-vzduch AA SPLIT Typ HP3AA16 HP3AA35 Objednací číslo Cena , ,- Tepelný výkon/cop (A2/A20) kw/- 18,8/3,5 37,6/3,5 Rozměry šxvxd - vnitřní jednotka mm 1900x800x x970x vnitřní rozvaděč mm 600x250x800 - vnější jednotka mm 1135x1972x1295 2ks-950x2140x1295 Hmotnost - vnitřní jednotka kg vnější jednotka 2ks kg 210 2ks vnitřní rozvaděč kg 45 Napojení potrubí - primár mm 22x1/22x1/16x1 28x1/28x1/22x1 Připojení vzduchovodu mm 400x x500 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C Jištění hlavního přívodu C 20 A C 40 A vzduch-vzduch 21 Tepelná čerpadla vzduch-vzduch AA SPLIT s chlazením Typ HP3AA16R HP3AA35R Objednací číslo Cena , ,- Tepelný výkon/cop (A2/A20) kw/- 18,8/3,5 37,6/3,5 Chladicí výkon/eer (A35/A27) kw/- 20,8/2,0 41,5/1,9 Rozměry šxvxd - vnitřní jednotka mm 1900x800x x970x vnější jednotka mm 1135x1972x1295 2ks-950x2140x vnitřní rozvaděč mm 600x250x800 Hmotnost - vnitřní jednotka kg vnější jednotka 2ks kg 210 2ks vnitřní rozvaděč kg 45 Napojení potrubí - primár mm 22x1/22x1/16x1 28x1/28x1/22x1 Připojení vzduchovodu mm 400x x500 Rozsah teplot prim. zdroje C -25 až +35 Maximální výstupní teplota C Jištění hlavního přívodu C 20 A C 40 A

22 země-voda Tepelná čerpadla země-voda TERRASMART 5 až 15 kw Tepelné čerpadlo země-voda TERRASMART je určeno pro komfortní vytápění a ohřev vody v nových i stávajících rodinných domech. Maximální úspory přináší ve spojení s podlahovým nebo stěnovým vytápěním. Díky vysoké výstupní teplotě topného média je však vhodné i pro standardní či velkoplošné radiátory. Kvalitou provedení, příjemným vzhledem a především výhodnou pořizovací cenou uspokojí každého zájemce o vytápění tepelným čerpadlem systému země-voda. Při konstrukci tepelného čerpadla TERRASMART jsme se snažili o co největší jednoduchost, univerzálnost a nadčasový design. Jeho srdcem je výkonný japonský kompresor Mitsubishi Scroll, který výrazně snižuje spotřebu elektrické energie. Tepelné čerpadlo tak dosahuje velmi vysokého ročního topného faktoru a úspor. Díky dokonalé akustické izolaci je tepelné čerpadlo TERRASMART až neuvěřitelně tiché. 22 Obsluha je jednoduchá díky technicky vyspělému řídicímu systému, který kromě automatického řízení tepelného čerpadla dokáže zajistit všechny potřebné funkce pro moderní vytápěcí systém. Na přehledném displeji je ovládání pomocí grafických symbolů doslova hračkou. Tepelné čerpadlo můžete mít také stále pod kontrolou prostřednictvím pokojové jednotky Room-manager, počítače, mobilního telefonu nebo prostřednictvím sítě Internet. Tepelná čerpadla TERRASMART Vám nabízíme ve výkonech 05 / 07 / 09 / 11 / 13 / 15 kw. Tepelné čerpadlo TERRASMART: Robustní skříň tepelného čerpadla je dokonale akusticky a tepelně izolována. Zařízení je naplněno ekologicky nezávadným chladivem R407C. Vysoce účinný a tichý kompresor Mitsubishi Scroll. Softstartér kompresoru pro omezení proudových nárazů při startu kompresoru. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu. Integrované cirkulační čerpadlo sekundárního topného okruhu. Na zvláštní objednávku je možné modely 7/9/11 kw vybavit cirkulačním čerpadlem primárního okruhu - zemního kolektoru. Řídicí systém s přehledným ovládacím panelem řídí provoz celého vytápěcího systému. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Externí čidlo venkovní teploty je součástí dodávky Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Vstupy pro řízení provozu a blokování činnosti signálem HDO. Funkce pro řízení dvou topných okruhů. Sofistikované funkce pro přípravu teplé vody s časovými a teplotními programy. Programovatelné funkce pro řízení bivalentního nebo doplňkového zdroje tepla. Možnost připojení pokojové jednotky Room-manager pro komfortní ovládání. Možnost připojení k Internetu.

23 Tepelná čerpadla země-voda TERRASMART Typ HP3BW05B HP3BW07B HP3BW09B HP3BW11B Objednací číslo Cena , , , ,- Tepelný výkon/cop (B0/W35) kw/- 5,2/4,3 7,8/4,3 9,5/4,3 11,1/4,4 Rozměry šxhxv mm 580x670x1075 Hmotnost kg Napojení potrubí - primár mm 28x1/28x1 Napojení potrubí - sekundár mm 22x1/22x1 28x1/28x1 Rozsah teplot primárního zdroje C -10 až +20 Maximální výstupní teplota C 60 Jištění hlavního přívodu C 13 A C 13 A C 13 A C 16 A Typ HP3BW13B HP3BW15B Objednací číslo Cena , ,- Tepelný výkon/cop (B0/W35) kw/- 13,4/4,3 16,2/4,4 Rozměry šxhxv mm 580x670x1075 Hmotnost kg Napojení potrubí - primár mm 35x1,5/35x1,5 Napojení potrubí - sekundár mm 28x1/28x1 Rozsah teplot primárního zdroje C -10 až +20 Maximální výstupní teplota C 60 Jištění hlavního přívodu C 16 A C 20 A země-voda 23 Pro instalaci tepelného čerpadla TERRASMART doporučujeme objednat také příslušenství: Obj. číslo Typ příslušenství Cena Strana Pokojový terminál Room-manager 3 020, Modul RSV302M pro řízení směšovacího ventilu 2 890, Trojcestný přepínací ventil HONEYWELL 990, Oběhové čerpadlo WILO YONOS PICO 25/1-6 pro BW 05, 07, 09 B 4 880, Oběhové čerpadlo MAGNA pro BW 07, 09 B , Oběhové čerpadlo WILLO STRATOS 25/1-8 pro BW 11 B , Oběhové čerpadlo MAGNA pro BW 13,15 B ,- 55

24 země-voda 24 Tepelná čerpadla země-voda TERRASTAR Combi a TERRASTAR Combi Plus 5 až 11 kw, kompaktní s integrovaným bojlerem a příslušenstvím Tepelná čerpadla země-voda TERRASTAR Combi jsou novou generací tepelných čerpadel zkonstruovaných pro úsporné vytápění a ohřev vody především v rodinných domech. Maximální úspory přináší ve spojení s podlahovým a stěnovým vytápěním nebo velkoplošnými radiátory. Jsou výkonná a díky dokonalé akustické izolaci za provozu velmi tichá. Stabilní topný výkon a vysoký topný faktor předurčuje tato čerpadla pro instalace v chladnějších oblastech. Srdcem tepelného čerpadla TERRASTAR Combi je výkonný japonský kompresor Mitsubishi Scroll, který výrazně snižuje spotřebu elektrické energie. Tepelné čerpadlo tak dosahuje velmi vysokého ročního topného faktoru a úspor. Tepelné čerpadlo TERRASTAR Combi je maximálně vybaveno. Integrovaná cirkulační čerpadla, bivalentní zdroj tepla, ekvitermní regulace teploty, sofistikované funkce pro ohřev vody, hadice pro tlumení chvění, případně modul pro pasivní chlazení v modelu TERRASTAR Combi Plus. Předností tepelného čerpadla TERRASTAR Combi je kromě již zmíněné výbavy také vestavěný zásobník teplé vody o objemu 190 litrů. Toto kompaktní řešení nezabere ani 0,5 m2 plochy pro instalaci. Obsluha těchto čerpadel je velmi jednoduchá. Na přehledném displeji je ovládání pomocí grafických symbolů doslova hračkou. Řídicí systém vyvinutý speciálně pro tepelná čerpadla TERRASTAR Combi zajišťuje všechny potřebné funkce pro moderní vytápěcí systém. Tepelné čerpadlo můžete mít také stále pod kontrolou prostřednictvím pokojové jednotky Room-manager, počítače, mobilního telefonu nebo Internetu. Tepelná čerpadla TERRASTAR Combi Vám nabízíme ve výkonech 05 / 07 / 09 / 11 kw. Tepelné čerpadlo TERRASTAR Combi: Elegantní skříň tepelného čerpadla je dokonale akusticky a tepelně izolována. Zařízení je naplněno ekologicky nezávadným chladivem R407C. Vysoce účinný a tichý kompresor Mitsubishi Scroll. Softstartér kompresoru pro omezení proudových nárazů při startu kompresoru. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu. Integrovány prvky pro tlumení chvění od kompresoru. Integrované cirkulační čerpadlo primárního okruhu zemního kolektoru. Integrované cirkulační čerpadlo sekundárního topného okruhu. Integrovaný třícestný ventil pro funkci topení / přípravu teplé vody. Integrovaný elektrický kotel jako doplňkový nebo bivalentní zdroj tepla s výkonem max. 4/6 kw. Řídicí systém s komfortním ovládacím panelem řídí provoz celého vytápěcího systému. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Externí čidlo venkovní teploty je součástí dodávky. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Vstupy pro řízení provozu a blokování činnosti signálem HDO. Integrovaný bojler teplé vody s objemem 190 litrů, antikorozní ochrana kvalitním smaltem, tepelná izolace PUR. Funkce pro přípravu teplé vody s časovými a teplotními programy. Funkce pro řízení tří topných okruhů, funkce pro tři směšované okruhy. Programovatelný univerzální výstup pro řízení jiného externího zdroje tepla. Možnost komfortního ovládání pomocí pokojové jednotky Room-manager. Ovládání prostřednictvím počítače, možnost připojení k Internetu. Model Combi Plus navíc s funkcí pasivní chlazení.

25 Tepelná čerpadla země-voda TERRASTAR Combi Typ HP3BW05C HP3BW07C HP3BW09C HP3BW11C Objednací číslo Cena , , , ,- Tepelný výkon/cop (B0/W35) kw/- 5,2/4,3 7,8/4,3 9,5/4,3 11,1/4,4 Zásobník teplé vody l 190 Rozměry šxhxv mm 600x800x1625 Hmotnost kg Napojení potrubí - primár mm 28x1/28x1 Napojení potrubí - sekundár mm 22x1/22x1 28x1/28x1 Rozsah teplot primárního zdroje C -10 až +20 Maximální výstupní teplota C 60 Jištění hlavního přívodu C 13 A C 16 A C 20 A C 25 A Elektrokote kw Tepelná čerpadla země-voda TERRASTAR Combi Plus s pasivním chlazením země-voda 25 Typ HP3BW05CP HP3BW07CP HP3BW09CP HP3BW11CP Objednací číslo Cena , , , ,- Tepelný výkon/cop (B0/W35) kw/- 5,2/4,3 7,8/4,3 9,5/4,3 11,1/4,4 Chladicí výkon (B10/W13) kw 3,7 5,4 6,8 8,1 Zásobník teplé vody l 190 Rozměry šxhxv mm 600x800x1625 Hmotnost kg Napojení potrubí - primár mm 28x1/28x1 Napojení potrubí - sekundár mm 22x1/22x1 28x1/28x1 Rozsah teplot primárního zdroje C -10 až +20 Maximální výstupní teplota C 60 Jištění hlavního přívodu C 13 A C 16 A C 20 A C 25 A Elektrokotel kw Pro instalaci tepelného čerpadla TERRASTAR Combi a TERRASTAR Combi Plus doporučujeme objednat také příslušenství Obj. číslo Typ příslušenství Cena Strana Pokojový terminál Room-manager 3 020,- 53

26 země-voda Tepelná čerpadla země-voda TERRASTAR 5 až 15 kw, kompaktní s integrovaným příslušenstvím Tepelná čerpadla země-voda TERRASTAR jsou novou generací tepelných čerpadel zkonstruovaných pro úsporné vytápění a ohřev vody v rodinných domech a budovách různého charakteru. Maximální úspory přináší ve spojení s podlahovým a stěnovým vytápěním nebo velkoplošnými radiátory. Jsou výkonná a díky dokonalé akustické izolaci za provozu velmi tichá. Stabilní topný výkon a vysoký topný faktor předurčuje tato čerpadla pro instalace v chladnějších oblastech. Srdcem tepelného čerpadla TERRASTAR je výkonný japonský kompresor Mitsubishi Scroll, který výrazně snižuje spotřebu elektrické energie. Tepelné čerpadlo tak dosahuje velmi vysokého ročního topného faktoru a úspor. 26 Obsluha těchto čerpadel je jako u předchozích modelů velmi jednoduchá. Na přehledném displeji je ovládání pomocí grafických symbolů doslova hračkou. Řídicí systém vyvinutý speciálně pro tepelná čerpadla TERRASTAR zajišťuje všechny potřebné funkce pro moderní vytápěcí systém. Tepelné čerpadlo můžete mít také stále pod kontrolou prostřednictvím pokojové jednotky Room-manager, počítače, mobilního telefonu nebo Internetu. Tepelné čerpadlo TERRASTAR vyniká maximální výbavou. Integrovaná cirkulační čerpadla, záložní zdroj tepla, výstup a sofistikované funkce pro ohřev vody, ekvitermní regulace teploty, hadice pro tlumení chvění, případně modul pro pasivní chlazení v modelu TERRASTAR Plus. To vše usnadňuje projektové řešení a minimalizuje nároky na instalaci. Tepelná čerpadla TERRASTAR Vám nabízíme ve výkonech 05 / 07 / 09 / 11 / 13 / 15 kw. Tepelné čerpadlo HPBW: Robustní skříň tepelného čerpadla je dokonale akusticky a tepelně izolována. Zařízení je naplněno ekologicky nezávadným chladivem R407C. Vysoce účinný a tichý kompresor Mitsubishi Scroll. Softstartér kompresoru pro omezení proudových nárazů při startu kompresoru. Chladicí agregát je umístěn na dokonale odpruženém antivibračním rámu. Integrovány pružné hadice pro tlumení chvění. Integrované cirkulační čerpadlo primárního okruhu zemního kolektoru. Integrované cirkulační čerpadlo sekundárního topného okruhu. Integrovaný třícestný ventil pro funkci topení / přípravu teplé vody. Integrovaný elektrický kotel jako doplňkový nebo bivalentní zdroj tepla. U modelu TERRASTAR Plus výkon elektrokotle max. 4/6 kw. Řídicí systém s komfortním ovládacím panelem řídí provoz celého vytápěcího systému. Ekvitermní regulace teploty topného média v závislosti na venkovní teplotě. Externí čidlo venkovní teploty je součástí dodávky. Hlídání správného elektrického napájení, autodiagnostika provozních stavů. Vstupy pro řízení provozu a blokování činnosti signálem HDO. Funkce pro řízení tří topných okruhů, možnost až tří směšovaných okruhů. Funkce pro přípravu teplé vody s časovými a teplotními programy. Programovatelný univerzální výstup pro řízení jiného zdroje tepla. Možnost připojení k internetu. Model TERRASTAR Plus s pasivním chlazením.
