1 DiskStation DS411j Stručná instalační příručka ID dokumentu: Synology_QIG_DS411j_

2 BEZPEČNOSTNÍ POKYNY Před použitím si pozorně přečtěte tyto bezpečnostní pokyny a uschovejte tuto příručku na bezpečném místě pro budoucí použití. Udržujte mimo dosah přímého slunečního záření a zabraňte kontaktu s chemikáliemi. Zajistěte, aby v prostředí nedocházelo k náhlým změnám teploty nebo vlhkosti. Nechávejte produkt Synology ve vzpřímené poloze. Nepokládejte jej vodorovně. Neumisťujte produkt Synology do blízkosti jakékoli kapaliny. Neumisťujte produkt Synology na vozík nebo stůl, který není stabilní, aby nedošlo k převrácení produktu. Napájecí kabel musí být připojen ke správnému napětí. Zajistěte, aby napětí napájecího zdroje bylo správné a stabilní. Před čištěním nejdříve odpojte napájecí kabel. Otírejte produkt Synology navlhčenými papírovými utěrkami. Nepoužívejte k čištění chemikálie ani čisticí prostředky ve spreji.

3 OBSAH BALENÍ Než začnete, zkontrolujte obsah balení, abyste ověřili, že jste obdrželi následující položky. Hlavní jednotka X 1 (4 zásuvky na pevné disky zahrnuty) Instalační disk CD Napájecí adaptér 2m síťový kabel RJ-45 Sada pro sestavení Napájecí kabel Šrouby pro upevnění 3,5 pevných disků x 18 Šrouby pro upevnění 2,5 pevných disků x 18 Šrouby pro upevnění přihrádek na pevné disky x 8 Kabelová úchytka x 1 Poznámka: Doporučuje se nainstalovat pevné disky o stejné velikosti, aby se co nejlépe využila kapacita pevných disků.

4 STRUČNÝ PŘEHLED STANICE DISKSTATION Č. Název Místo Popis Hlavní vypínač slouží k zapnutí a vypnutí stanice Synology DiskStation. 1) Hlavní vypínač Přední panel Chcete-li vypnout stanici Synology DiskStation, stiskněte hlavní vypínač a podržte jej, dokud neuslyšíte zvukový signál a dokud nezačne blikat kontrolka napájení. 2) Kontrolky Přední panel Kontrolka oznamuje stav interního disku a systému. Další informace naleznete v části TABULKA INDIKACE KONTROLEK na konci tohoto dokumentu. 3) USB porty Zadní panel 4) Ventilátory Zadní panel Synology DiskStation obsahuje USB porty pro připojení externích pevných disků, USB tiskáren a jiných USB zařízení. Ventilátory slouží k vyfukování odpadního tepla ze stanice Synology DiskStation. Spustí se automaticky při zapnutí serveru. V případě poruchy ventilátoru bude systém vydávat zvukový signál. 5) Tlačítko RESET Zadní panel 1. Slouží k obnovení výchozích hodnot IP adresy, DNS, hesel pro účet admin. 2. Slouží k přeinstalaci stanice Synology DiskStation. 6) Síťový port Zadní panel 7) Napájecí port Zadní panel Do síťového portu na stanici Synology DiskStation se připojuje kabel RJ-45. Do napájecího portu na stanici Synology DiskStation se připojuje napájecí adaptér.

5 INSTALACE PEVNÝCH DISKŮ DiskStation vyžaduje pro instalaci 3,5 pevné disky SATA nebo 2,5 pevné disky SATA. Podrobnosti naleznete níže: Upozornění! Pokud k instalaci použijete pevný disk, na kterém se nacházejí data, systém pevný disk naformátuje a veškerá data budou vymazána. Pokud data potřebujete, zálohujte je. 1. Odšroubujte čtyři šrouby na zadním krytu. 2. Opatrně zadní kryt odložte.

6 3. Zvedněte horní kryt a potom jej vytáhněte. 4. Uvidíte čtyři přihrádky na pevné disky. Vytáhněte jednu přihrádku na pevný disk. a. Pokud používáte 3,5 pevné disky, umístěte pevný disk do přihrádky na disk. Zajistěte pevný disk na dvou stranách pomocí 4 dodaných šroubů (pro upevnění 3,5 pevných disků).

7 b. Používáte-li 2,5 pevné disky, zarovnejte pevný disk se 4 menšími otvory na přihrádce pro disk a zajistěte pevný disk zespodu pomocí dodaných šroubů (pro upevnění 2,5 pevných disků). 5. Vložte přihrádku s pevným diskem zpět do stanice DiskStation a opakujte krok 4 pro každý pevný disk. Přihrádky na pevné disky musí být zcela zasunuty.

8 6. Jestliže používáte 3,5" pevné disky, zajistěte zásuvky na pevné disky přiloženými šrouby (k upevnění zásuvek na pevné disky). 7. Vraťte horní kryt zpět na místo.

9 8. Upevněte kabelovou úchytku k příslušnému otvoru nad napájecím portem na zadním krytu. Kabelová úchytka musí být zaháknuta na vnitřní straně zadního krytu. 9. Zavřete zadní kryt a upevněte jej čtyřmi šrouby.

10 ZAPNĚTE STANICI DISKSTATION 1. Připojte napájecí adaptér k napájecímu portu a upevněte kabel ke kabelové úchytce. Potom zapojte napájecí kabel do elektrické zásuvky. 2. Připojte kabel RJ-45 k serveru a druhý konec kabelu k přepínači/rozbočovači/směrovači. 3. Odstraňte plastový obal z předního panelu. Zapněte server stisknutím hlavního vypínače na předním panelu.

11 INSTALACE SYSTÉMOVÉHO SOFTWARU Uživatel systému Windows 1. Vložte instalační disk CD do počítače. 2. V automaticky otevřené nabídce zvolte možnost Spustit. 3. Dokončete nastavení podle pokynů na obrazovce. Poznámka: Vyberete-li možnost Nastavení jedním klepnutím, heslo správce bude prázdné.

12 Uživatel systému Mac 1. Vložte instalační disk CD do počítače. 2. Poklepejte na miniaturu jednotky CD-ROM. 3. Poklepejte na položku MacOSX. 4. Poklepejte na soubor Synology Assistant-SYNOLOGY.dmg. 5. Poklepejte na automaticky vytvořenou miniaturu Synology Assistant-SYNOLOGY.dmg na ploše.

13 6. Spusťte průvodce nastavením poklepáním na položku Synology Assistant. 7. Klepněte na možnost Procházet a vyberte na instalačním disku CD instalační soubor PAT. 8. Dokončete nastavení podle pokynů na obrazovce. Poznámka: Vyberete-li možnost Nastavení jedním klepnutím, heslo správce bude prázdné. 9. Po dokončení procesu nastavení bude kontrolka Status blikat oranžově. Přihlaste se do programu DiskStation Manager a vytvořte svazek. Více informací naleznete v uživatelské příručce Synology DiskStation.

14 BLAHOPŘEJEME! Server je nastaven. Informace o rozšířeném nastavení a správě můžete nalézt v uživatelské příručce na instalačním disku CD. Další informace a online zdroje naleznete na adrese

15 TECHNICKÉ ÚDAJE Položka DS411j Interní pevný disk 3,5 SATA (II) x 4 Max. kapacita Pevný disk vyměnitelný za chodu Rozhraní pro externí pevný disk 12TB (4 3TB pevné disky) Ne USB x 2 Síťový port Gigabitový x 1 Kopírovat Rozměry (V x Š x H) (mm) Ne 168 x 184 x 230 Hmotnost (kg) 2.23 Windows 2000 a novější Podporovaní klienti Mac OS X 10.3 a novější Ubuntu 9.04 a novější Max. počet uživatelských účtů Max. počet skupinových účtů Max. počet sdílených složek Max. počet souběžných připojení Max. podporovaný počet IP kamer Systém souborů Typ svazku Certifikace Režim spánku HDD Plánované zapnutí/vypnutí Probuzení přes LAN Jazyky Spotřeba energie a požadavky na prostředí EXT4 EXT3 FAT (externí disk, čtení/zápis) NTFS (externí disk, čtení/zápis) Základní JBOD RAID 0 RAID 1 RAID 5 RAID 5+Spare RAID 6 RAID 10 FCC třída B CE třída B BSMI třída B Ano Ano Ne English Deutsch Français Italiano Español Dansk Norsk Svensk Nederlands Русский Polski Magyar Português do Brasil Português Europeu Türkçe Český 日 本 語 한국어 繁 體 中 文 简 体 中 文 Síťové napětí: 100 V až 240 V AC Frekvence: 50/60 Hz Provozní teplota: 40 až 95 F (5 až 35 C) Skladovací teplota: 15 až 155 F (-10 až 70 C) Relativní vlhkost: 5% až 95% RV Max. provozní nadmořská výška: stop (3 048 m)

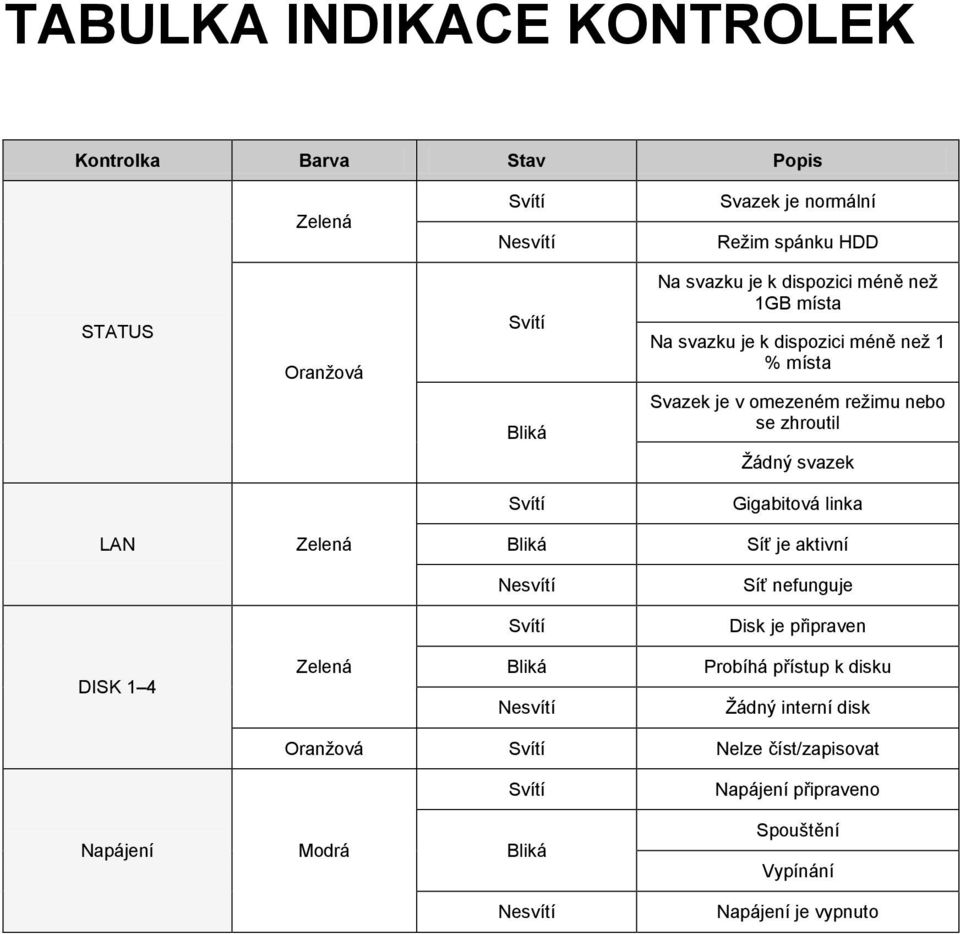

16 TABULKA INDIKACE KONTROLEK Kontrolka Barva Stav Popis Zelená Svítí Nesvítí Svazek je normální Režim spánku HDD STATUS Oranžová Svítí Bliká Na svazku je k dispozici méně než 1GB místa Na svazku je k dispozici méně než 1 % místa Svazek je v omezeném režimu nebo se zhroutil Žádný svazek Svítí Gigabitová linka LAN Zelená Bliká Síť je aktivní Nesvítí Síť nefunguje Svítí Disk je připraven DISK 1 4 Zelená Bliká Nesvítí Probíhá přístup k disku Žádný interní disk Oranžová Svítí Nelze číst/zapisovat Svítí Napájení připraveno Napájení Modrá Bliká Spouštění Vypínání Nesvítí Napájení je vypnuto
