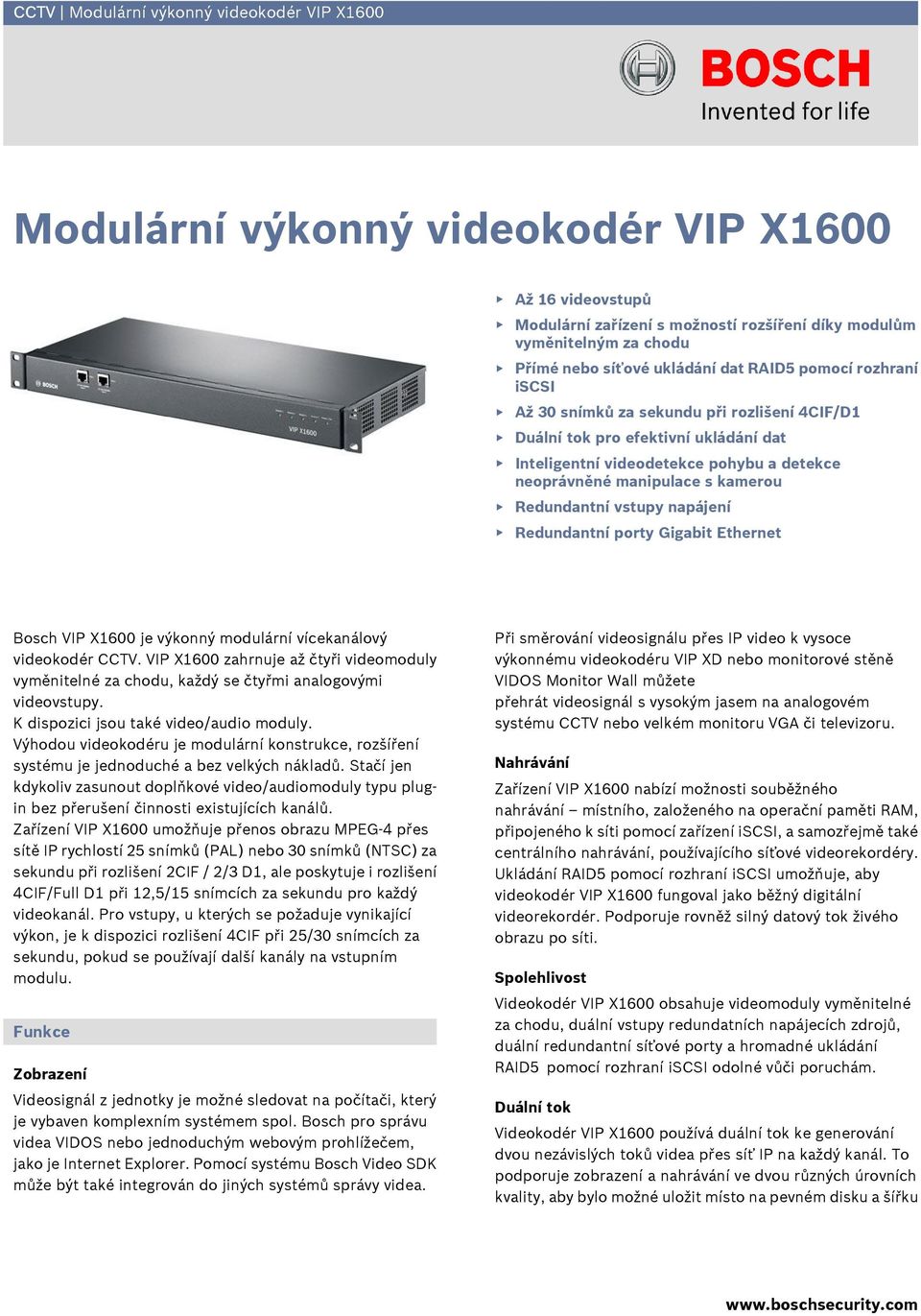

1 CCTV Modulární výkonný videokodér VIP X1600 Modulární výkonný videokodér VIP X1600 Až 16 videovstupů Modulární zařízení s možností rozšíření díky modulům vyměnitelným za chodu Přímé nebo síťové ukládání dat RAID5 pomocí rozhraní iscsi Až 30 snímků za sekundu při rozlišení 4CIF/D1 Duální tok pro efektivní ukládání dat Inteligentní videodetekce pohybu a detekce neoprávněné manipulace s kamerou Redundantní vstupy napájení Redundantní porty Gigabit Ethernet Bosch VIP X1600 je výkonný modulární vícekanálový videokodér CCTV. VIP X1600 zahrnuje až čtyři videomoduly vyměnitelné za chodu, každý se čtyřmi analogovými videovstupy. K dispozici jsou také video/audio moduly. Výhodou videokodéru je modulární konstrukce, rozšíření systému je jednoduché a bez velkých nákladů. Stačí jen kdykoliv zasunout doplňkové video/audiomoduly typu plugin bez přerušení činnosti existujících kanálů. Zařízení VIP X1600 umožňuje přenos obrazu MPEG-4 přes sítě IP rychlostí 25 snímků (PAL) nebo 30 snímků (NTSC) za sekundu při rozlišení 2CIF / 2/3 D1, ale poskytuje i rozlišení 4CIF/Full D1 při 12,5/15 snímcích za sekundu pro každý videokanál. Pro vstupy, u kterých se požaduje vynikající výkon, je k dispozici rozlišení 4CIF při 25/30 snímcích za sekundu, pokud se používají další kanály na vstupním modulu. Funkce Zobrazení Videosignál z jednotky je možné sledovat na počítači, který je vybaven komplexním systémem spol. Bosch pro správu videa VIDOS nebo jednoduchým webovým prohlížečem, jako je Internet Explorer. Pomocí systému Bosch Video SDK může být také integrován do jiných systémů správy videa. Při směrování videosignálu přes IP video k vysoce výkonnému videokodéru VIP XD nebo monitorové stěně VIDOS Monitor Wall můžete přehrát videosignál s vysokým jasem na analogovém systému CCTV nebo velkém monitoru VGA či televizoru. Nahrávání Zařízení VIP X1600 nabízí možnosti souběžného nahrávání místního, založeného na operační paměti RAM, připojeného k síti pomocí zařízení iscsi, a samozřejmě také centrálního nahrávání, používajícího síťové videorekordéry. Ukládání RAID5 pomocí rozhraní iscsi umožňuje, aby videokodér VIP X1600 fungoval jako běžný digitální videorekordér. Podporuje rovněž silný datový tok živého obrazu po síti. Spolehlivost Videokodér VIP X1600 obsahuje videomoduly vyměnitelné za chodu, duální vstupy redundatních napájecích zdrojů, duální redundantní síťové porty a hromadné ukládání RAID5 pomocí rozhraní iscsi odolné vůči poruchám. Duální tok Videokodér VIP X1600 používá duální tok ke generování dvou nezávislých toků videa přes síť IP na každý kanál. To podporuje zobrazení a nahrávání ve dvou různých úrovních kvality, aby bylo možné uložit místo na pevném disku a šířku

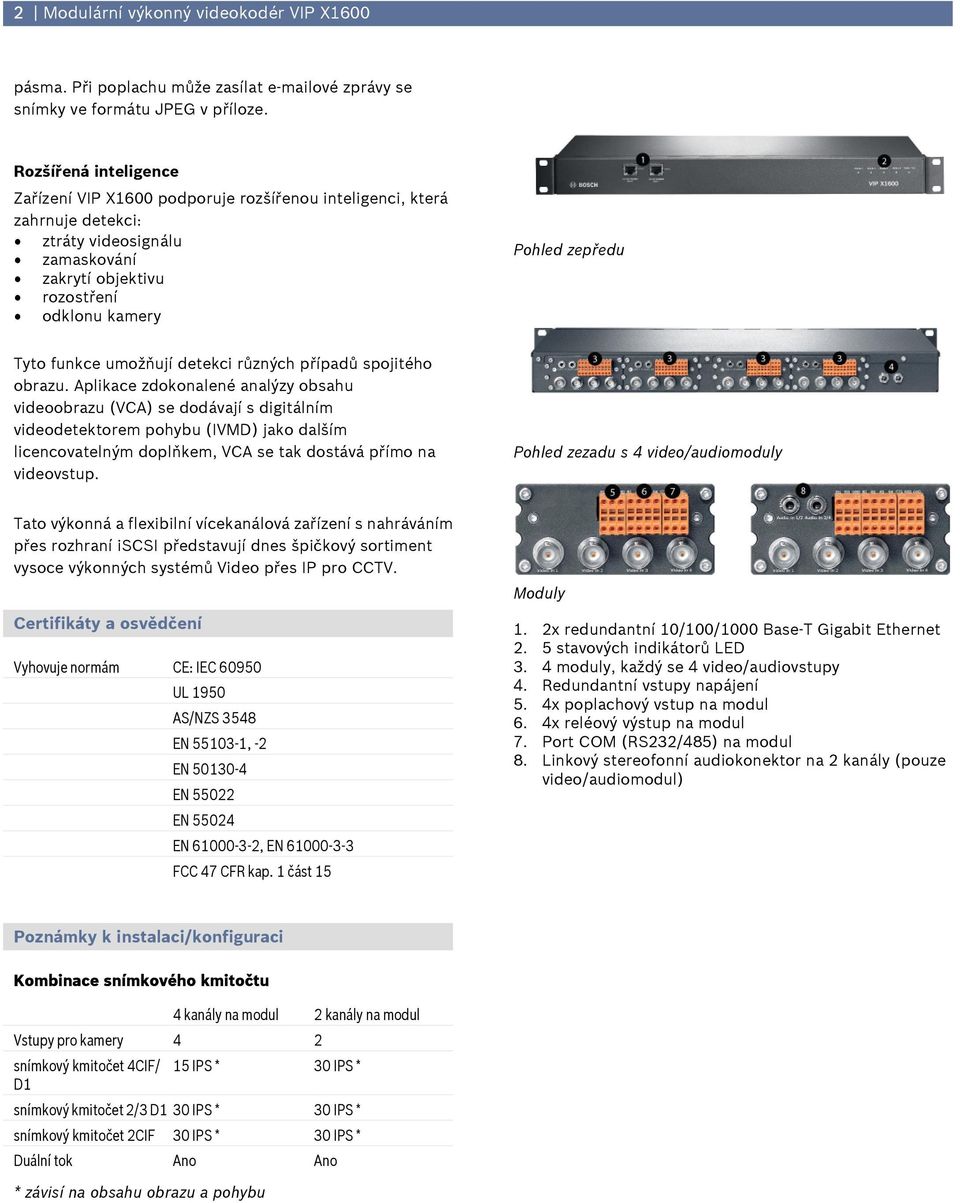

2 2 Modulární výkonný videokodér VIP X1600 pásma. Při poplachu může zasílat ové zprávy se snímky ve formátu JPEG v příloze. Rozšířená inteligence Zařízení VIP X1600 podporuje rozšířenou inteligenci, která zahrnuje detekci: ztráty videosignálu zamaskování zakrytí objektivu rozostření odklonu kamery Tyto funkce umožňují detekci různých případů spojitého obrazu. Aplikace zdokonalené analýzy obsahu videoobrazu (VCA) se dodávají s digitálním videodetektorem pohybu (IVMD) jako dalším licencovatelným doplňkem, VCA se tak dostává přímo na videovstup. Pohled zepředu Pohled zezadu s 4 video/audiomoduly Tato výkonná a flexibilní vícekanálová zařízení s nahráváním přes rozhraní iscsi představují dnes špičkový sortiment vysoce výkonných systémů Video přes IP pro CCTV. Certifikáty a osvědčení Vyhovuje normám CE: IEC UL 1950 AS/NZS 3548 EN , -2 EN EN EN EN , EN FCC 47 CFR kap. 1 část 15 Moduly 1. 2x redundantní 10/100/1000 Base-T Gigabit Ethernet 2. 5 stavových indikátorů LED 3. 4 moduly, každý se 4 video/audiovstupy 4. Redundantní vstupy napájení 5. 4x poplachový vstup na modul 6. 4x reléový výstup na modul 7. Port COM (RS232/485) na modul 8. Linkový stereofonní audiokonektor na 2 kanály (pouze video/audiomodul) Poznámky k instalaci/konfiguraci Kombinace snímkového kmitočtu 4 kanály na modul 2 kanály na modul Vstupy pro kamery 4 2 snímkový kmitočet 4CIF/ D1 15 IPS * 30 IPS * snímkový kmitočet 2/3 D1 30 IPS * 30 IPS * snímkový kmitočet 2CIF 30 IPS * 30 IPS * Duální tok Ano Ano * závisí na obsahu obrazu a pohybu

3 Modulární výkonný videokodér VIP X analogových kamer. Ukládání pomocí síťového rozhraní iscsi či na místní paměť RAM nebo jen tok 2-2x 16 analogový kamer 3 - přímo připojené ukládání RAID5 pomocí rozhraní iscsi 4 - síťové ukládání dat RAID5 pomocí rozhraní iscsi 5 - server NVR s připojením pomocí rozhraní SCSI k velkým diskovým polím RAID5 > 12 TBytů 6 - stanice správy s klávesnicí IntuiKey 7 - kodéry 8 - monitory VIP X sada příslušenství pro montáž do skříně VIP X montáž modulu

4 4 Modulární výkonný videokodér VIP X1600 Zahrnuté díly VIP X1600 Base 1 VIP X1600 Base System 1 Průvodce rychlou instalací 1 Disk CD ROM se softwarem a dokumentací Montážní materiál VIP X1600 Module Moduly a napájecí zdroj nejsou součástí dodávky, je třeba je objednat samostatně 1 VIP X1600 Module 1 Průvodce rychlou instalací Montážní materiál VIP X1600 samostatný napájecí zdroj 1 Napájecí zdroj pro videokodér VIP X1600 včetně kabelů, k dispozici verze pro evropské země vč. Velké Británie, pro USA a Austrálii Technické specifikace Elektrické hodnoty Standardy pro kompresi videa Datový tok video Rozlišení videa Struktura GOP Celkové zpoždění MPEG-4; JPEG 9,6 kb/s - 6 Mb/s na kanál 704 x 576/480 (4CIF/D1: 12,5/15 IPS) 704 x 288/240 (2CIF: 25/30 IPS) 464 x 576/480 (2/3 D1: 25/30 IPS) 352 x 576/480 (poloviční D1: 25/30 IPS) 352 x 288/240 (CIF: 25/30 IPS) 176 x 144/120 (QCIF: 25/30 IPS) I, IP 120 ms Síťové protokoly RTP, Telnet, UDP, TCP, IP, HTTP, IGMP V2, IGMP V3, ICMP, ARP SNMP (V1/V2c/V3 MIB-II) Nahrávání RAM Aktualizace softwaru Konfigurace Ethernet Modulová rozhraní Video vstup Poplachový vstup Reléový výstup COM port Audiomoduly Standard pro přenos zvuku Rychlost přenosu audiodat Vzorkovací kmitočet audiosignálu Linkový vstup 32 MB celkem, 8 MB na kanál Flash ROM, programovatelná na dálku Správce konfigurace Configuration Manager nebo webového prohlížeče Duální port 10/100/1000 Base-T, automatické rozeznávání (autosensing), poloviční/ plný duplex, RJ45 4x analogový kompozitní: NTSC/PAL; konektor BNC s přepínatelnou vstupní impedancí 75 ohmů, 0,7 1,2 Všš 4x (neizolovaný, pro spínací kontakty), max. odpor pro aktivaci 10 ohmů 6 pružinových kontaktů 1x, 30 Všš, 2 A 8 pružinových kontaktů 1x RS232/422/485, 6 pružinových kontaktů G.711; 300 Hz až 3,4 khz 80 kbps 8 khz Mechanické hodnoty stereofonní konektor 3,5 mm, 9 kiloohmů typ., 5,5 Všš max. Rozměry (v*d*š) Hmotnost Prostředí 44*210*440 mm přibl. 4,0 kg se 4 moduly Vstupní napájecí napětí 12 VDC, redundantní (duální vstupy) Spotřeba energie přibl. 60 VA, úplné vybavení Tepelný výkon 60 W

5 Modulární výkonný videokodér VIP X Provozní teplota Vlhkost 0 C C, okolní teplota %, atmosférická vlhkost (bez kondenzace) Informace o objednání Model Popis VIP X1600 Base VIP X1600 Base System se 4 modulovými sloty Základní deska FastEthernet, duální vstupy napájecího zdroje VIPX1600M4S VIP X1600 4kanálový videomodul, sériový vstup/výstup 4 poplachové vstupy, 4 relé VIPX1600M4SA VIP X1600 4kanálový video/audio modul, sériový vstup/výstup, 4 poplachové vstupy, 4 relé, 4 audiovstupy Hardwarové příslušenství VIPX1600PS VIP X1600 samostatný napájecí zdroj pro EU a USA VIPX1600PS-UK VIP X1600 samostatný napájecí zdroj pro Velkou Británii VIPX1600PS-AUS VIP X1600 samostatný napájecí zdroj pro Austrálii Softwarové příslušenství Czech Republic Bosch Security Systems s.r.o. Pod Višňovkou 1661/ Praha 4, Česká Republika Tel.: Fax: cz.securitysystems@bosch.com Represented by Bosch Security Systems 006 Údaje se mohou změnit bez předchozího upozornění E Cur: cs-cz, V1, 25 Jul 2006
