1 KATALOG PŘÍPOJNÝCH MÍST 2007 (platný od )

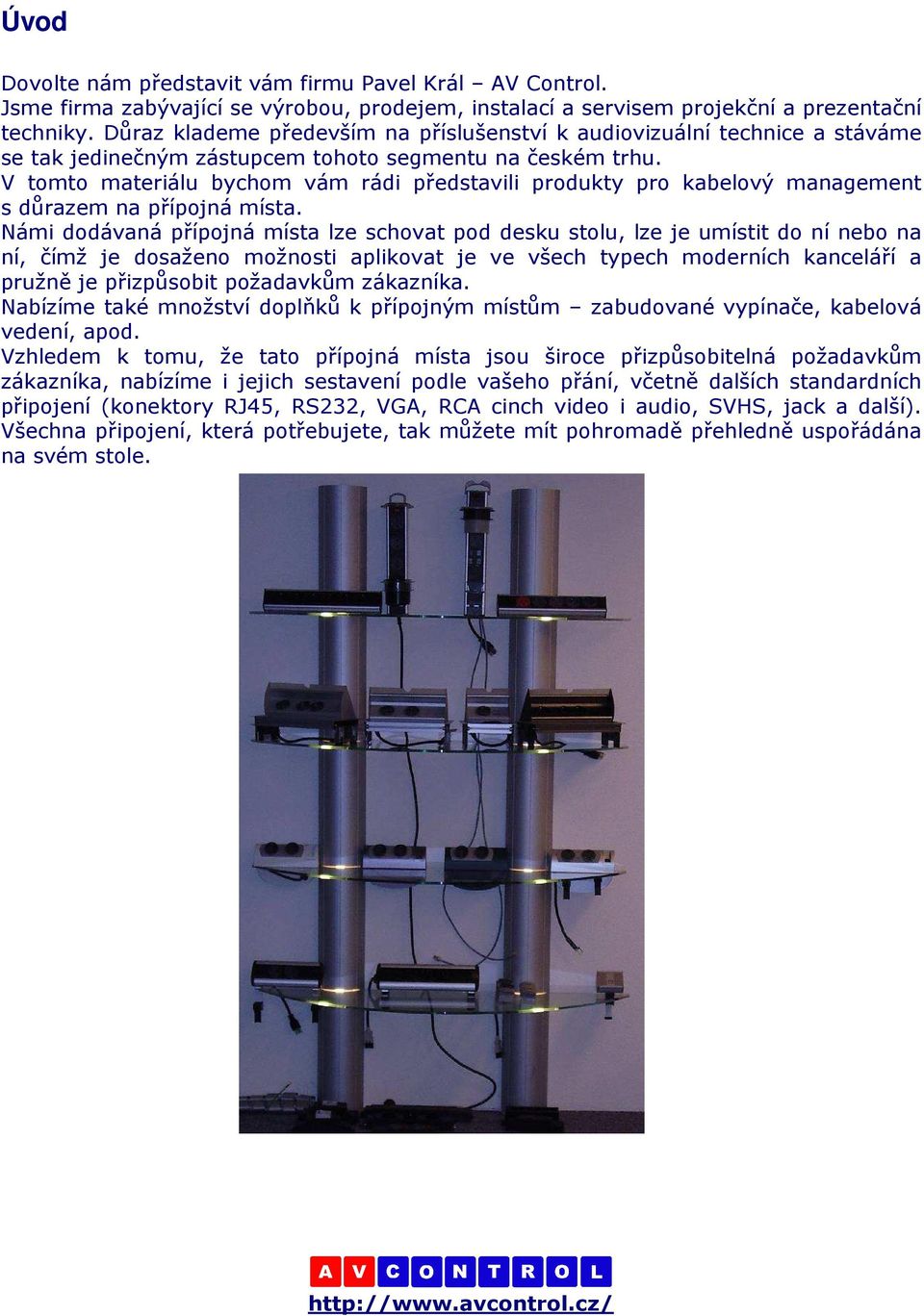

2 Úvod Dovolte nám představit vám firmu Pavel Král AV Control. Jsme firma zabývající se výrobou, prodejem, instalací a servisem projekční a prezentační techniky. Důraz klademe především na příslušenství k audiovizuální technice a stáváme se tak jedinečným zástupcem tohoto segmentu na českém trhu. V tomto materiálu bychom vám rádi představili produkty pro kabelový management s důrazem na přípojná místa. Námi dodávaná přípojná místa lze schovat pod desku stolu, lze je umístit do ní nebo na ní, čímž je dosaženo možnosti aplikovat je ve všech typech moderních kanceláří a pružně je přizpůsobit požadavkům zákazníka. Nabízíme také množství doplňků k přípojným místům zabudované vypínače, kabelová vedení, apod. Vzhledem k tomu, že tato přípojná místa jsou široce přizpůsobitelná požadavkům zákazníka, nabízíme i jejich sestavení podle vašeho přání, včetně dalších standardních připojení (konektory RJ45, RS232, VGA, RCA cinch video i audio, SVHS, jack a další). Všechna připojení, která potřebujete, tak můžete mít pohromadě přehledně uspořádána na svém stole.

3 Moduly Oblique Řadu Oblique tvoří tři odlišné síťové přípojky se dvěma, třemi nebo čtyřmi zásuvkami. Ty obsahují také jednotku Voice Data, jenž může obsahovat až čtyři datová připojení. Jednotky Oblique znamenají revoluci na poli silových přípojných mist, protože nabízejí unikátní vylepšení jako je proměnné natočení zásuvek, možnost přímého propojení a různé možnosti uchycení. Variabilnost řady Oblique vám dává celou škálu možností. Oproti běžným prodlužovačkám podporují Dual Power (buď čisté a běžné napětí nebo dva okruhy v jedné jednotce), hybridní jednotky (s datovými a komunikačními rozhraními ve stejném těle spolu se silovými zásuvkami), nebo kombinace obojího. Nabídku systému Oblique doplňuje množství příslušenství vč. krytek, kabelů, různých úchytných přípravků a ochranných modulů.

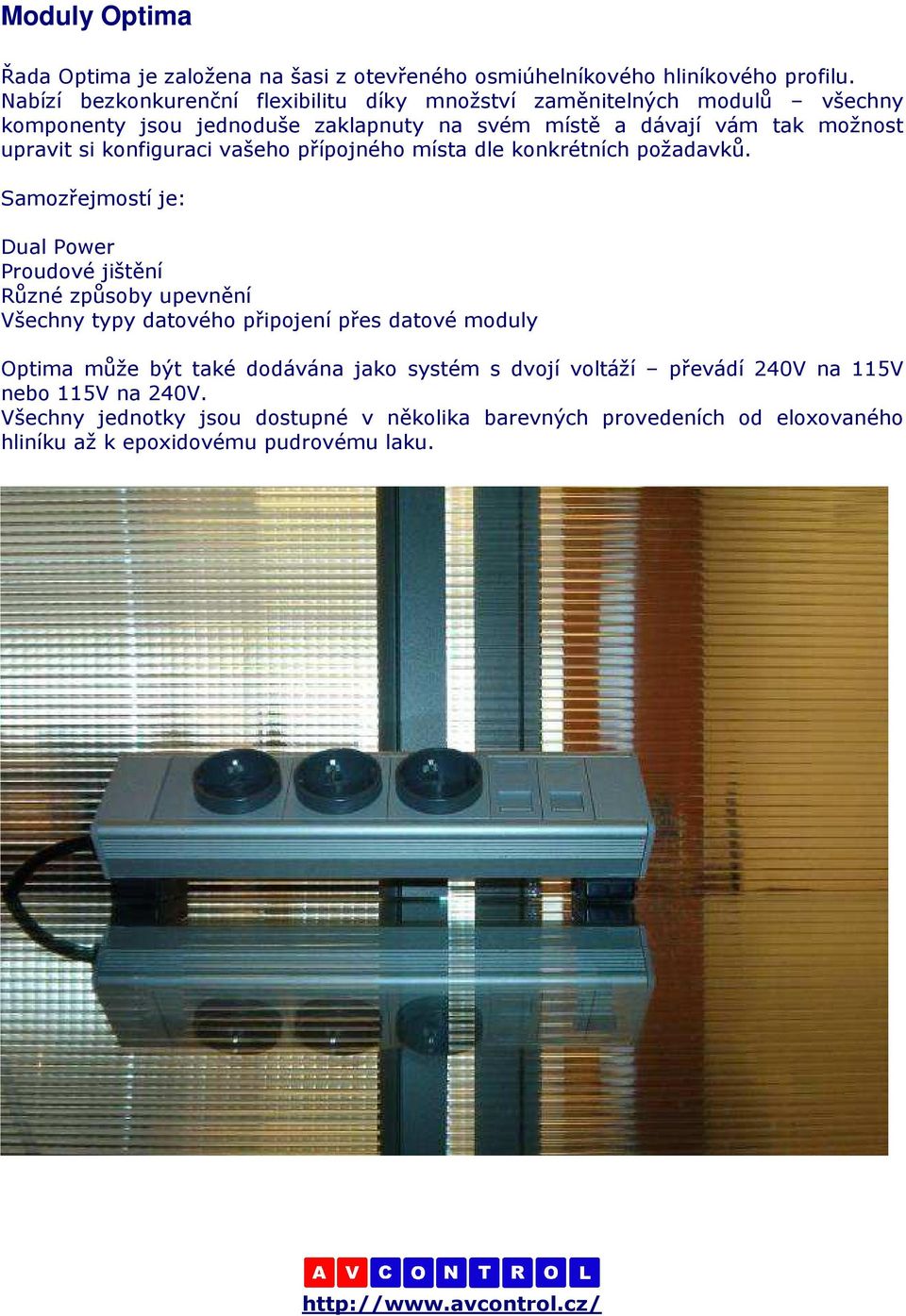

4 Moduly Optima Řada Optima je založena na šasi z otevřeného osmiúhelníkového hliníkového profilu. Nabízí bezkonkurenční flexibilitu díky množství zaměnitelných modulů všechny komponenty jsou jednoduše zaklapnuty na svém místě a dávají vám tak možnost upravit si konfiguraci vašeho přípojného místa dle konkrétních požadavků. Samozřejmostí je: Dual Power Proudové jištění Různé způsoby upevnění Všechny typy datového připojení přes datové moduly Optima může být také dodávána jako systém s dvojí voltáží převádí 240V na 115V nebo 115V na 240V. Všechny jednotky jsou dostupné v několika barevných provedeních od eloxovaného hliníku až k epoxidovému pudrovému laku.

5 Moduly Optima

6 Moduly Ozone Ozone je nový produkt, který kombinuje všechny výhody řady Optima s novým atraktivním designem a několika novými vylepšeními. Jeho moderní stylový design je založen na elipsovém průřezu šasi. Vstupní napětí je do jednotky přivedeno speciálním kabelem s otočným zakončením a je ho tak podle momentálních potřeb možno přesunout na bok nebo na zadní stěnu jednotky. Datový přívodní kabel lze k jednotce připojit buď na pevno nebo přes externí konektor na její zadní stěně.

7 Moduly Horizontal Powerdock Systém Horizontal Powerdock (HP) umožňuje zapustit jednotku Optima, na jejímž základě je vyvinut, do desky stolu a tak skrýt všechny silové, datové i ostatní zásuvky, a to i v případě, že jsou právě používány. Hliníková konstrukce této jednotky jí dává výbornou pevnost a zároveň poskytuje možnost množství různých povrchových úprav pro uspokojivý vzhled na pozadí všech dekorů stolní desky. Díky široké variabilitě HP je možné ho dodat téměř v jakémkoli složení jednotlivých přípojných modulů (230V, VGA, RS232, RCA video i audio, apod.) podle přání zákazníka. Jednotku lze pro snadné připojení a odpojení kabelů otevřít do úhlu 60 (ke stolní desce). Díky pružné krycí lamele lze poté HP zcela zaklopit a ze stolu nechat vyčnívat pouze kabely. Jednotku lze do stolu po vyříznutí obdélníkového otvoru jednoduše namontovat a upevnit dvěma pružnými odolnými sponami. Ty lze také uvolnit a celé přípojné místo vyjmout pro případ, že bude třeba jej přesunout.

8 Moduly Horizontal Powerdock Změňte chaos v pořádek.

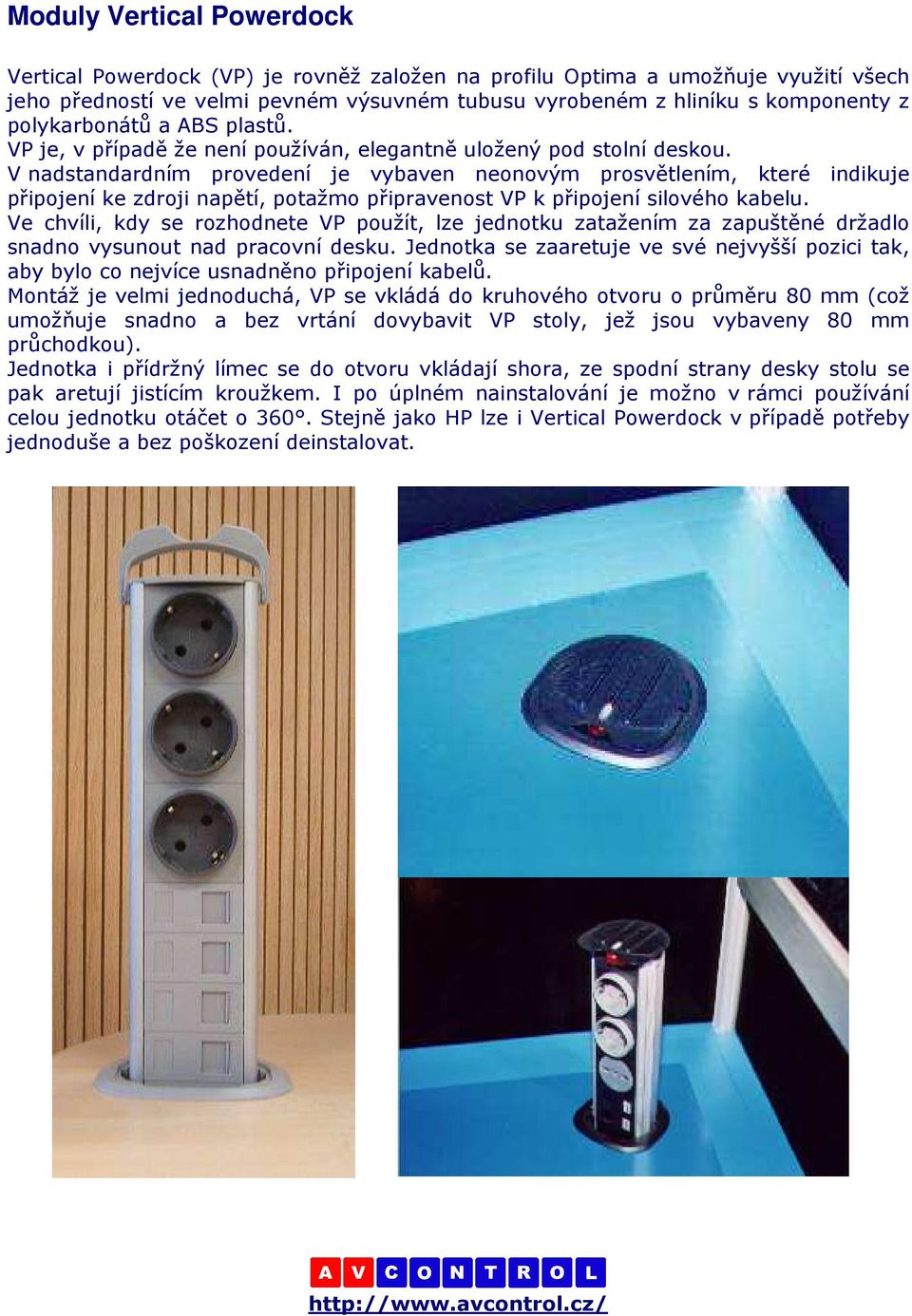

9 Moduly Vertical Powerdock Vertical Powerdock (VP) je rovněž založen na profilu Optima a umožňuje využití všech jeho předností ve velmi pevném výsuvném tubusu vyrobeném z hliníku s komponenty z polykarbonátů a ABS plastů. VP je, v případě že není používán, elegantně uložený pod stolní deskou. V nadstandardním provedení je vybaven neonovým prosvětlením, které indikuje připojení ke zdroji napětí, potažmo připravenost VP k připojení silového kabelu. Ve chvíli, kdy se rozhodnete VP použít, lze jednotku zatažením za zapuštěné držadlo snadno vysunout nad pracovní desku. Jednotka se zaaretuje ve své nejvyšší pozici tak, aby bylo co nejvíce usnadněno připojení kabelů. Montáž je velmi jednoduchá, VP se vkládá do kruhového otvoru o průměru 80 mm (což umožňuje snadno a bez vrtání dovybavit VP stoly, jež jsou vybaveny 80 mm průchodkou). Jednotka i přídržný límec se do otvoru vkládají shora, ze spodní strany desky stolu se pak aretují jistícím kroužkem. I po úplném nainstalování je možno v rámci používání celou jednotku otáčet o 360. Stejně jako HP lze i Vertical Powerdock v případě potřeby jednoduše a bez poškození deinstalovat.

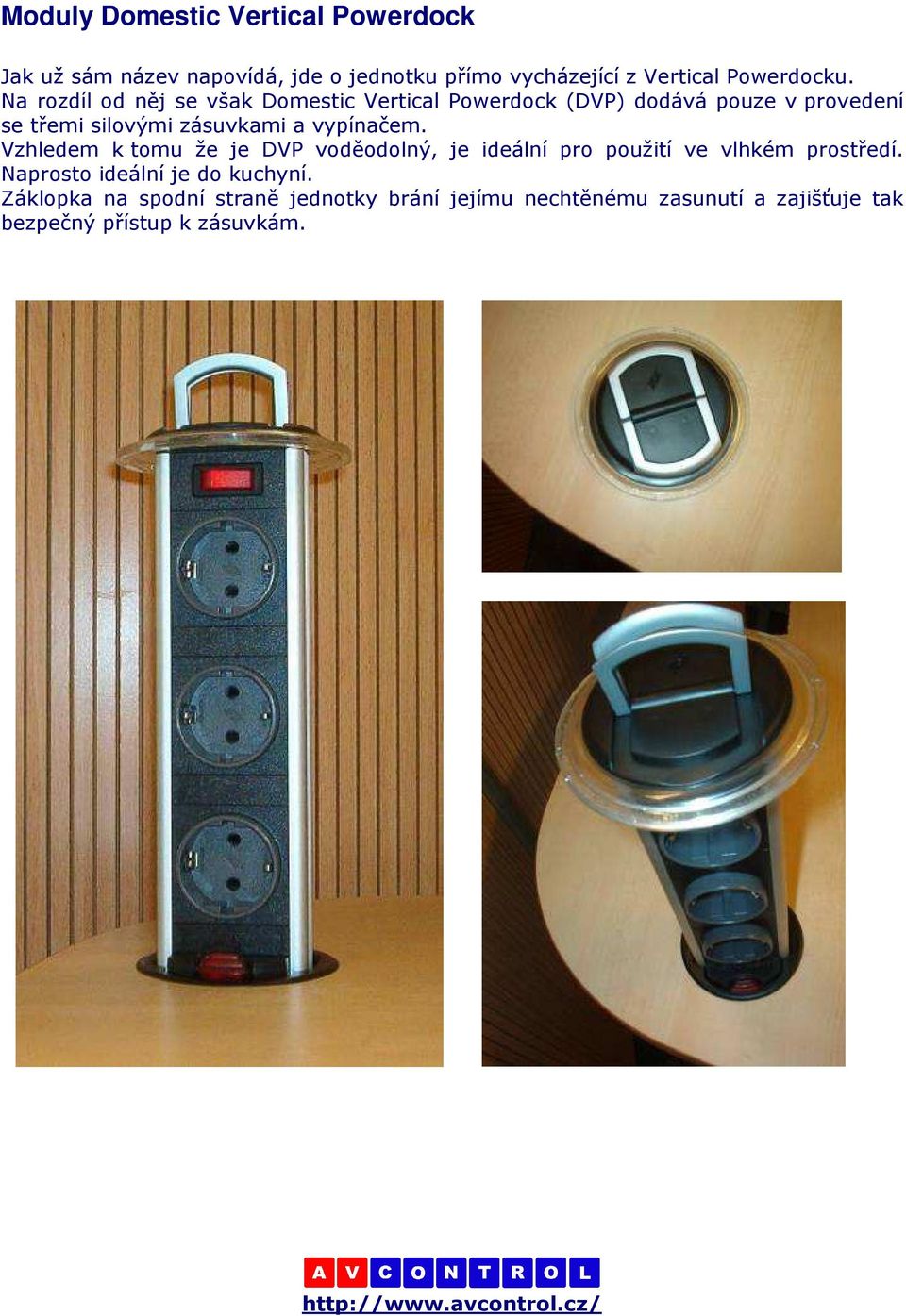

10 Moduly Domestic Vertical Powerdock Jak už sám název napovídá, jde o jednotku přímo vycházející z Vertical Powerdocku. Na rozdíl od něj se však Domestic Vertical Powerdock (DVP) dodává pouze v provedení se třemi silovými zásuvkami a vypínačem. Vzhledem k tomu že je DVP voděodolný, je ideální pro použití ve vlhkém prostředí. Naprosto ideální je do kuchyní. Záklopka na spodní straně jednotky brání jejímu nechtěnému zasunutí a zajišťuje tak bezpečný přístup k zásuvkám.

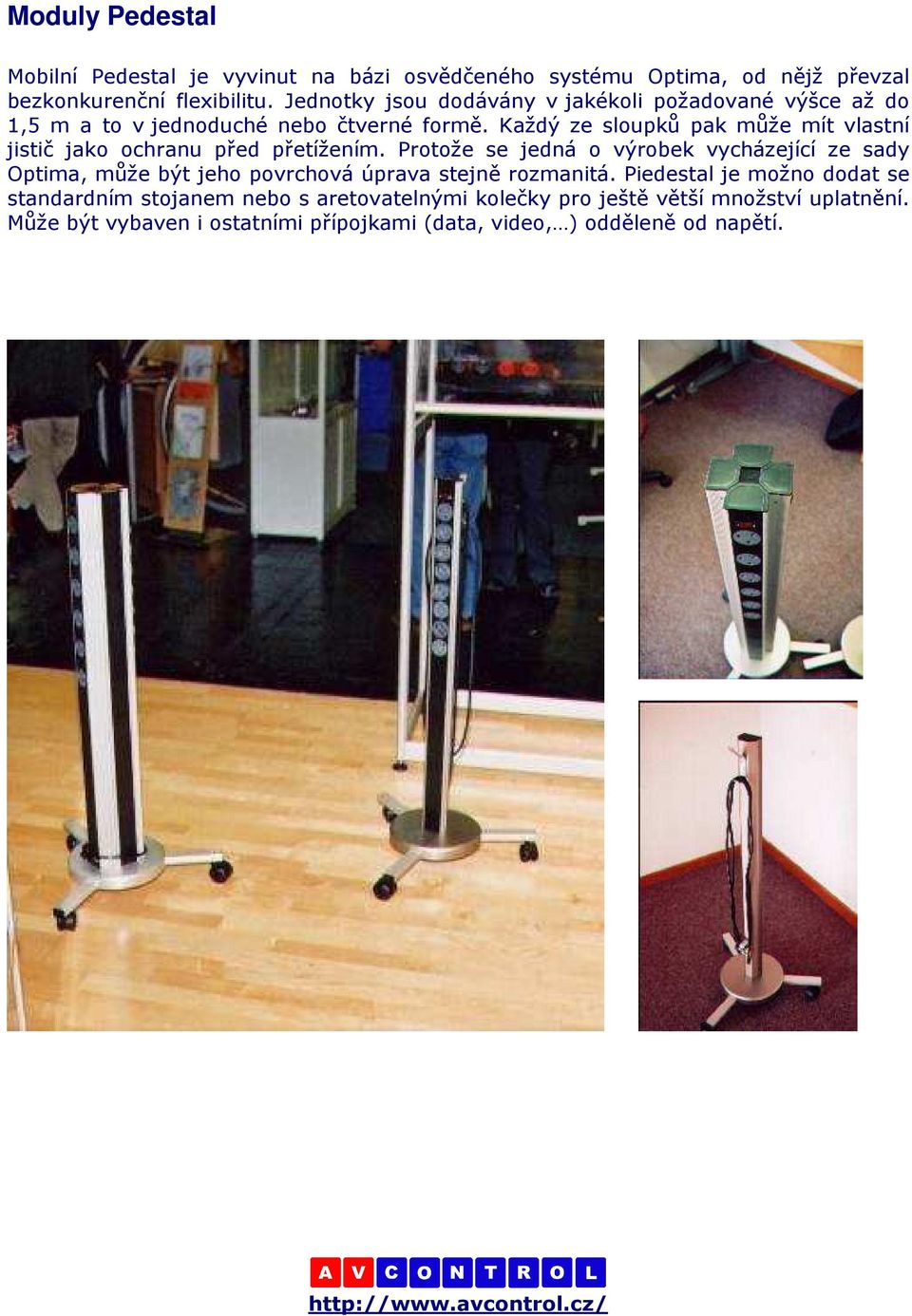

11 Moduly Pedestal Mobilní Pedestal je vyvinut na bázi osvědčeného systému Optima, od nějž převzal bezkonkurenční flexibilitu. Jednotky jsou dodávány v jakékoli požadované výšce až do 1,5 m a to v jednoduché nebo čtverné formě. Každý ze sloupků pak může mít vlastní jistič jako ochranu před přetížením. Protože se jedná o výrobek vycházející ze sady Optima, může být jeho povrchová úprava stejně rozmanitá. Piedestal je možno dodat se standardním stojanem nebo s aretovatelnými kolečky pro ještě větší množství uplatnění. Může být vybaven i ostatními přípojkami (data, video, ) odděleně od napětí.

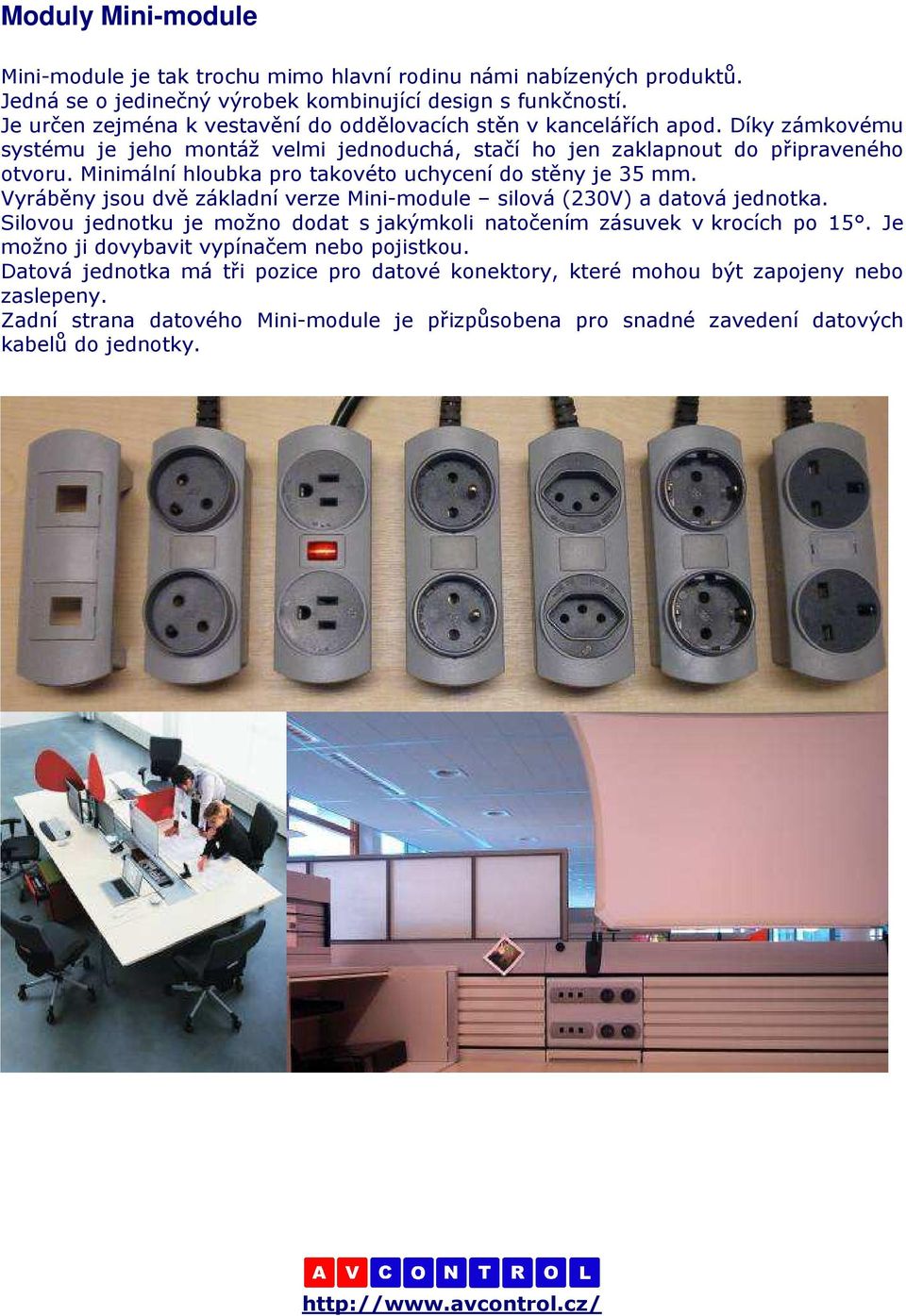

12 Moduly Mini-module Mini-module je tak trochu mimo hlavní rodinu námi nabízených produktů. Jedná se o jedinečný výrobek kombinující design s funkčností. Je určen zejména k vestavění do oddělovacích stěn v kancelářích apod. Díky zámkovému systému je jeho montáž velmi jednoduchá, stačí ho jen zaklapnout do připraveného otvoru. Minimální hloubka pro takovéto uchycení do stěny je 35 mm. Vyráběny jsou dvě základní verze Mini-module silová (230V) a datová jednotka. Silovou jednotku je možno dodat s jakýmkoli natočením zásuvek v krocích po 15. Je možno ji dovybavit vypínačem nebo pojistkou. Datová jednotka má tři pozice pro datové konektory, které mohou být zapojeny nebo zaslepeny. Zadní strana datového Mini-module je přizpůsobena pro snadné zavedení datových kabelů do jednotky.

13 Moduly Novus Tato modulární jednotka je zcela novým pojetím v oblasti kancelářského vybavení. Částečně využívá systému Mini-module. Je jedním z nejmenších produktů na trhu přípojných míst. Nabízí možnost mít dvě silové dvě datové zásuvky v jedné jednotce. Protože je tento systém modulární, je také velmi přizpůsobivý. Zásuvky lze snadno zaměnit za jinou normu jejich výměnou za jinou sestavu produktu Mini-module. Jednotka může díky odnímatelné záslepce obsahovat jednu nebo dvě datové zásuvky. V obou případech je lze také zcela zaslepit. Datový oddíl je vybaven příložkou zajišťující možnost přímého propojení jakýmkoli typem konektoru RJ45. Design umožňuje použití propojení konektory a kabely CAT5, CAT6 a CAT7. Novus se na stolní desku upevňuje rychloupínacím systémem, díky němuž lze jednotku snadno a rychle uchytit i odejmout z desky o tloušťce 1 45 mm, a který zajišťuje pevnou fixaci přípojného místa bez nutnosti jakéhokoli vrtání, řezání či užití šroubů.

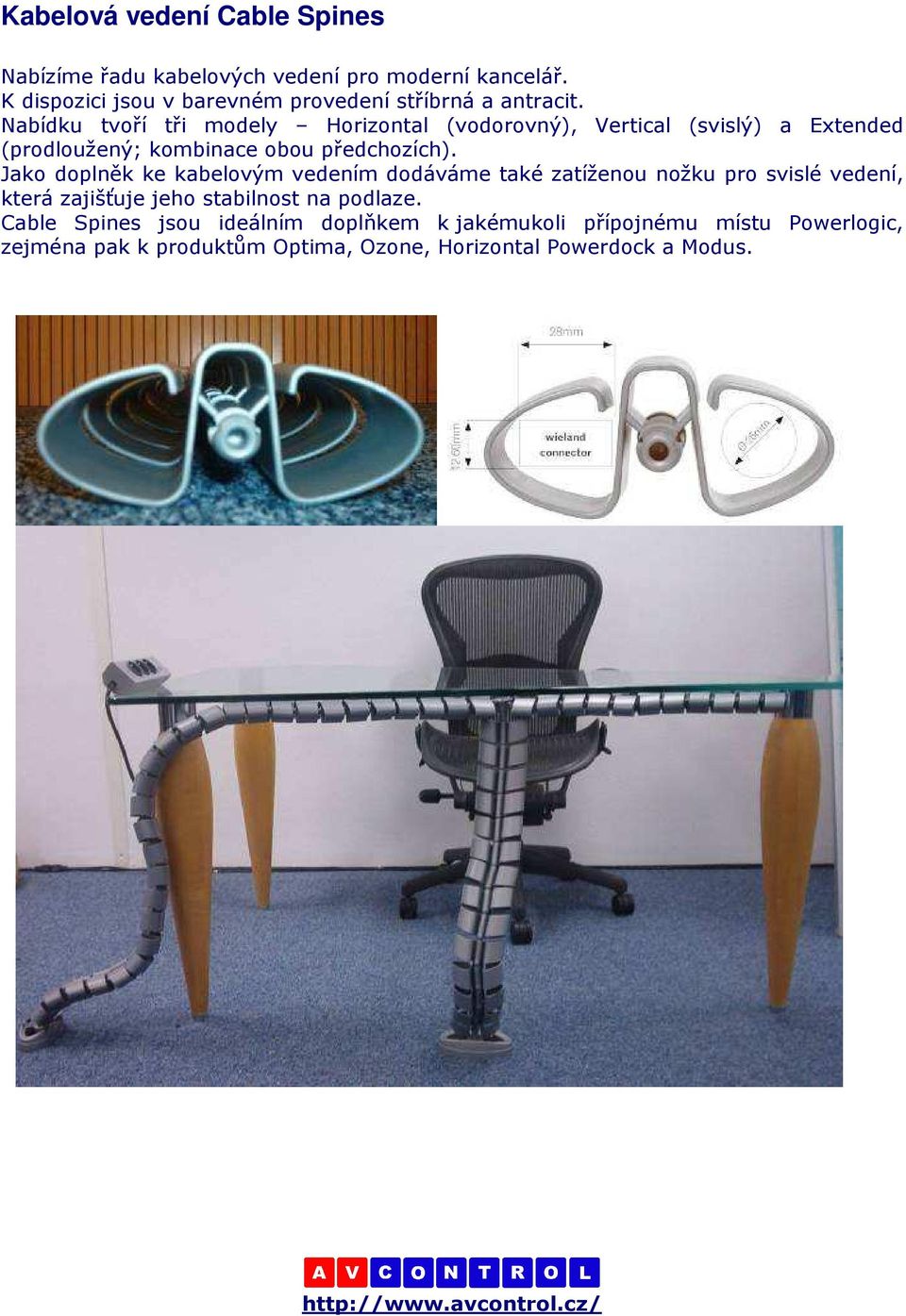

14 Kabelová vedení Cable Spines Nabízíme řadu kabelových vedení pro moderní kancelář. K dispozici jsou v barevném provedení stříbrná a antracit. Nabídku tvoří tři modely Horizontal (vodorovný), Vertical (svislý) a Extended (prodloužený; kombinace obou předchozích). Jako doplněk ke kabelovým vedením dodáváme také zatíženou nožku pro svislé vedení, která zajišťuje jeho stabilnost na podlaze. Cable Spines jsou ideálním doplňkem k jakémukoli přípojnému místu Powerlogic, zejména pak k produktům Optima, Ozone, Horizontal Powerdock a Modus.

15 Kabelová vedení Power Poles Dodáváme také širokou řadu tubusů Power Poles pro vedení kabelů z podlahy nebo pod podlahy do podhledu nebo ke stropu. Jsou k dispozici v různých konfiguracích a velikostech zejména podle délky a průřezu souboru vedených kabelů. Tubusy jsou konstruovány z robustního hliníku kombinujícího nízkou hmotnost a vynikající pevnost. Základní povrchovou úpravou jsou barvy kryté epoxidovým pudrem, dle přání zákazníka však je možno tubusy dodat v různých eloxovaných odstínech. Jsou ideální pro ukrytí nevzhledných svazků kabelů, zachovávají však možnost se k nim kdykoli snadno dostat.

16 Kontakt Pokud máte další dotazy, neváhejte nás kontaktovat. Pavel Král Telefon: 0042 (0) URL: Tento reklamní materiál je výhradním majetkem firmy Pavel Král - AV Control a nesmí být jiným subjektem bez povolení použit k propagačním účelům. Použití a rozmnožování dokumentu nebo jeho částí podléhá souhlasu majitele. Fotografie byly použity s laskavým svolením pana Raimonda van der Schaafa.
