1 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č ING. JOSEF KNOT - ELEKTRO Projektování v elektrotechnice IČO Mánesova ul Česká Lípa elektro knotcl.net Oprava elektroinstalace společných prostor bytového domu č.p.631, 632, 633, Pražská ulice, Doksy TECHNIKA PROSTŘEDÍ STAVEB SILNOPROUDÁ ELEKTROTECHNIKA DOKUMENTACE PRO PROVÁDĚNÍ STAVBY 1

2 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č Obsah dokumentace: 1. Technická zpráva: 1.1 Výpis použitých norem, 1.2 Základní technické údaje, bilance energií, 1.3 Popis navrženého řešení, 1.4 Zásady ochrany zdraví, bezpečnost práce při provozu zařízení. 1.5 Určení vnějších vlivů na elektrická zařízení. 2. Seznam strojů a zařízení a technické specifikace. 3. Výpočet umělého osvětlení. 4. Výkresová část: EL-01 Elektroinstalace 1.NP. EL-02 Elektroinstalace 2.NP. EL-03 Elektroinstalace 3.NP. EL-04 Elektroinstalace 4.NP. EL-05 Elektroinstalace 1.PP. EL-06 Rozvaděč RE11, RE12. EL-07 Rozvaděč RE13, RE14. EL-08 Rozvaděč RE21, RE22. EL-09 Rozvaděč RE23, RE24. EL-10 Rozvaděč RE31, RE32. EL-11 Rozvaděč RE33, RE34. EL-12 Rozvaděč RS11. EL-13 Rozvaděč RS12, RS13, RS14. EL-14 Rozvaděč RS21. EL-15 Rozvaděč RS22, RS23, RS24. EL-16 Rozvaděč RS31. EL-17 Rozvaděč RS32, RS33, RS34. 2

3 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č Identifikační údaje: Název stavby: Oprava elektroinstalace společných prostor bytového domu č.p.631, 632, 633, Pražská ulice, Doksy. Místo stavby: Doksy, Pražská ulice č.p.631, 632, 633. Městský úřad: Doksy. Stavební úřad: Doksy. Kraj: Liberecký. Investor: Společenství pro dům Pražská 631, 632, 633, Doksy. Zpracovatel : Ing. Josef Knot, Mánesova 1580, Česká Lípa. AO ČKAIT , IČ Rozsah a předmět projektu: Projekt řeší opravu vnitřního zařízení silnoproudé elektrotechniky ve společných prostorách bytového domu č.p.631, 632 a 633, Pražská ulice, Doksy, v rozsahu pro provádění stavby podle vyhlášky č.499/2006 Sb.. 3

4 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č Technická zpráva: 1.1 Výpis použitých norem a použité podklady: Požadavky zadavatele, Prohlídka místa stavby, Stavební dokumentace, Platné ČSN: ČSN ed. 2 ČSN ed. 2 ČSN ed. 3 ČSN ed. 2 ČSN ed. 2 ČSN ČSN ČSN ed. 2 ČSN ČSN ed. 3 ČSN ed. 2 ČSN ed. 2 ČSN ed.2 ČSN ČSN ed. 3 ČSN ed. 2 ČSN ed. 2 ČSN ed. 2 ČSN ed. 2 ČSN ed. 3 ČSN ČSN ČSN ed.2 ČSN ed.2 ČSN ČSN ČSN EN ČSN EN 1838 ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ed. 2 ČSN ČSN ČSN ČSN Bezpečnostní požadavky na elektrické instalace a spotřebiče určené k užívání osobami bez elektrotechnické kvalifikace Ochrana před úrazem elektrickým proudem Ochrana před úrazem elektrickým proudem Ochrana před nadproudy Ochrana proti atmosférickým nebo spínacím přepětím Ochrana před napěťovým a elektromagnetickým rušením Ochrana před podpětím Odpojování a spínání Opatření k ochraně proti nadproudům Výběr a stavba elektrických zařízení - Všeobecné předpisy Výběr a stavba elektrických zařízení - Elektrická vedení Dovolené proudy v elektrických rozvodech Přepěťová ochranná zařízení Přístroje pro odpojování a spínání Uzemnění a ochranné vodiče Svítidla a světelná instalace Zařízení jednoúčelová a ve zvláštních objektech - Prostory s vanou nebo sprchou Zařízení jednoúčelová a ve zvláštních objektech - Venkovní světelné instalace Zařízení jednoúčelová a ve zvláštních objektech - Světelná instalace napájená malým napětím Elektrické instalace nízkého napětí - Vnitřní elektrické rozvody Připojování elektrických přístrojů a spotřebičů Připojování elektrických strojů a pohonů s elektromotory Předpisy pro vnitřní rozvody sdělovacích vedení Elektrické instalace nízkého napětí. Elektrická zařízení v hořlavých látkach a na nich Elektrotechnické předpisy. Elektrické přípojky Elektrotechnické předpisy. Ochrana elektrických zařízení před přepětím Světlo a osvětlení - Osvětlení pracovních prostorů - Část 1: Vnitřní pracovní prostory Světlo a osvětlení - Nouzové osvětlení Ochrana před úrazem elektrickým proudem - Společná hlediska pro instalaci a zařízení Rozváděče nízkého napětí - Část 1: Všeobecná ustanovení Rozváděče nízkého napětí - Část 3: Rozvodnice určené k provozování laiky (DBO) Ochrana před bleskem - Část 1: Obecné principy Ochrana před bleskem - Část 2: Řízení rizika Ochrana před bleskem - Část 3: Hmotné škody na stavbách a ohrožení života Ochrana před bleskem - Část 4: Elektrické a elektronické systémy ve stavbách Požární bezpečnost staveb - Společná ustanovení Požární bezpečnost staveb - Budovy pro bydlení a ubytování Požární bezpečnost staveb - Změny staveb Požární bezpečnost staveb - Kabelové rozvody 4

5 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č Základní technické údaje, bilance energií: Napájecí síť - 3PEN, 50Hz, 3x400V/230V, TN-C-S. Napájení - ze stávajících hlavních domovních skříní vně č.p.631, 632, 633. Měření - ve stávajících skříních RE, přímé jednosazbové, na chodbách. Jištění - ve skříních HDS, 3x 80A/gG. Instalovaný příkon - Osvětlení - 12,0 kw (na jeden vchod) Ostatní - 132,0 kw Celkem - 144,0 kw Soudobý příkon - 53,0 kw (na jeden vchod) 1.3 Popis navrženého řešení: Napojení na rozvodnou síť: Připojení bytového domu č.p.631, 632, 633 na distribuční síť ČEZ Distribuce bude provedeno z příslušných stávajících pojistkových přípojkových skříní (HDS) - 3x400V/250A umístěných vně příslušné budovy. Ze skříně HDS budou hlavním domovním vedením vodiči PRAFlaSafeX 4x50 mm 2 (v provedení B2 ca S1 d0) napájeny příslušné stávající elektroměrové rozvaděče RE na chodbě v 1.NP až 4.NP příslušné budovy. Stávající hlavní domovní vedení bude demontováno. Měření odběru elektrické energie: Měření spotřeby elektrické energie budou stávající ve stávajících skříních RE umístěných na chodbách v 1.NP až 4.NP příslušné budovy. Elektroměrové rozvaděče budou upraveny pro jmenovitý proud 80A, budou vyměněny stávající hlavní jističe před elektroměry za nové se stejnou proudovou hodnotou jako stávající. Bude vyměněna stávající stoupačková svorkovnice. Bude provedena oprava nebo výměna stávajících zákrytů přístrojů. Měřící soupravy budou provedeny podle Připojovacích podmínek ČEZ Distribuce. Napájení z jednotlivých rozvaděčů: Z příslušných elektroměrových rozvaděčů budou kabely PRAFlaSafeX 4-Jx10 mm 2 (v provedení B2 ca S1 d0) napájeny bytové rozvaděče RB v 1.NP až 4.NP příslušné budovy, rozvaděč společné spotřeby RS11 (resp.rs21, RS31). Stávající rozvaděč vzduchotechniky v 4.NP příslušné budovy nebude podle požadavků investora připojen. Z rozvaděče společné spotřeby RS11 (resp.rs21, RS31) budou napájeny rozvaděč výměníkové stanice RT0.1 v 1.PP č.p.631, rozvaděč společné televizní antény RTA ve 4.NP č.p.632 a rozvaděč elektronické komunikace RNET ve 4.NP č.p.632. Podle ČSN musí být umožněno v případě požáru centrální vypnutí elektrických zařízení, jejichž funkčnost není při požáru nutná tzv.central STOP a 5

6 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č vypnutí elektrických zařízení včetně napájení PBZ - tzv.total STOP. Jelikož se v budově nenachází žádné centrální nouzové napájení protipožárního bezpečnostního zařízení, je vypnutí elektrické energie zajištěno nožovými pojistkami v hlavních domovních skříní (HDS) vně příslušné budovy. Osvětlovací soustava: Osvětlení navrženo žárovkovými svítidly (v suterénu) a LED svítidly (na chodbách a schodišti). Druhy svítidel podle výkresové části. Ovládání svítidel ve sklepních prostorách spínači na stěnách jednotlivých místností. Ovládání osvětlení na chodbě a na schodišti přes automatické PIR spínače osvětlení (budou zapínána jednotlivá příslušná svítidla k PIR spínači), které bude doplněno zapínacími tlačítky v jednotlivých podlažích a přes schodišťový automat umístěný v příslušném rozvaděči RS (budou zapínána všechna svítidla na chodbách a na schodišti). Ovládání venkovního osvětlení u vstupu do budovy zapínacím tlačítkem na stěně a přes schodišťový automat v příslušném rozvaděči RS. Spínače na chodbách a schodištích osadit v provedení alespoň IP20. Spínače vně budovy a v suterénu osadit v provedení alespoň IP44. Případné uložení přístrojů do hořlavých hmot provést podle požadavku ČSN ed.2 a doporučení výrobců. Napájení osvětlovací soustavy společných prostor provedeno z příslušného rozvaděče společné spotřeby RS v 1.NP příslušné budovy. Zásuvkové okruhy: V 1.NP příslušné budovy na chodbě bude osazena zásuvky 230V/16A v provedení IP44, která bude napájena z příslušného rozvaděče společné spotřeby RS. Náhradní a nouzové napájení: Bez požadavku na náhradní napájení. Na únikové cestě (schodiště a společná chodba) bude ve svítidlech hlavního osvětlení osazen modul s nouzovým zdrojem, u vchodu do budovy bude osazeno nouzové svítidlo pro venkovní použití s nouzovým zdrojem. Při výpadku napájení ze sítě se svítidla automaticky rozsvítí na nouzový zdroj s dobou provozu na nouzový zdroj alespoň 1 hodinu. Nouzové osvětlení navrženo podle požadavků ČSN EN 1838 pro osvětlení únikových cest. Uložení vedení: Kabelová vedení budou uložena převážně na povrchu nebo v ochranných trubkách. Hlavní domovní vedení od skříně HDS ke skříni RE11 (resp.re21, RE31) bude uloženo ve stávající ochranné trubce v kabelovém kanálu. Hlavní domovní vedení ze skříně RE11 do skříně RE14 (resp.re21 do RE24, RE31do RE34) bude vedeno ve stávající trase stoupacího vedení a v ochranné ohebné ocelové trubce. Ostatní kabelová vedení ve stoupací trase budou vedena volně na příchytkách nebo na kabelovém roštu. Kabelová vedení v místnostech s vnějším vlivem BD2 (chodby a schodiště) budou vedena na povrchu v ocelových kabelových kanálech v barvě bílé. Kabelová vedení ve sklepních prostorách budou vedena v PVC lištách nebo trubkách na povrchu. Vedení budou uložena podle ČSN ed.2 a ČSN ed.3. Prostupy svazků kabelových vedení požárními úseky budou utěsněny protipožárními ucpávkami s odolností alespoň EI30. 6

7 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č Uzemňovací soustava, ochrana před bleskem a přepětím, pospojování: Uzemňovací soustava, jímací soustava a ochrana proti přepětí budovy bude stávající a beze změn není součástí této dkumentace. Provést přizemnění svorkovnice pro vyrovnání potenciálu EP1, EP2 a EP3 na stávající uzemňovací přívody. Ochranné svorkovnice elektroměrových rozvaděčů, bytových rozvaděčů, rozvaděčů společné spotřeby, rozvaděče společné televizní antény, rozvaděče elektronické komunikace, rozvaděče výměníkové stanice a případně rozvod vody a topení budou pospojovány na příslušnou svorkovnici pro vyrovnání potenciálu EP, podle ČSN ed.3 a ČSN ed.3. Napájení slaboproudých zařízení: Z rozvaděčů společné spotřeby RS bude provedeno napájení stávajícího systému domovní komunikace. Z rozvaděče RS21 bude provedeno napájení rozvaděče společné televizní antény RTA ve 4.NP č.p.632 a rozvaděče elektronické komunikace RNET ve 4.NP č.p Zásady ochrany zdraví, bezpečnost práce při provozu zařízení: Obsluha a údržba zařízení se bude provádět podle požadavků ČSN EN ed.3. Zařízení je určeno pro obsluhu bez elektrotechnické kvalifikace (schopnost lidí kategorie BA1 podle ČSN ed.3), opravy a údržba zařízení osobami znalými s elektrotechnickou kvalifikací (kategorie BA5). Instalaci provést podle požadavků platných ČSN (zejména ČSN ed.3, ČSN ed.3, ČSN ed.2, ČSN ed.3, ČSN ed.2, ČSN ed.2, ) a vyhl.č.268/2009 Sb. o technických požadavcích na stavby, vyhl.č.17/2003 Sb. o technických požadavcích na elektrická zařízení NN. Prostory podle ČSN ed.3, ČSN ed.2.: Normální, nebezpečné. Ochrana před úrazem elektrickým proudem podle ČSN ed.2.: Izolací, automatickým odpojením od zdroje nadproudovými jistícími prvky a proudovými chrániči, ochranným uzemněním, ochranným pospojováním. Po dokončení bude vypracována dokumentace skutečného provedení stavby, instalace bude podléhat revizím a kontrolám podle doporučení výrobců elektrických zařízení a přístrojů, podle ČSN ed.2 a ČSN

8 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č Určení vnějších vlivů na elektrická zařízení č.18046/1: Název akce: Oprava elektroinstalace společných prostor bytového domu č.p.631, 632, 633, Pražská ulice, Doksy. Název objektu: Bytový dům. Projektant: Ing.Josef Knot, Česká Lípa, Mánesova č.p.1580, ČKAIT Provozovatel: Společenství pro dům Pražská 631, 632, 633, Doksy. Podklady použité pro vypracování: Stavební dokumentace, ČSN ed.3, ČSN ed.2. Předmět posuzování: Předmětem určení vlivu na elektrické zařízení jsou prostory bytového domu. Určení vnějších vlivů: Venkovní prostory: 1. Teplota okolí AA3, AA4 12.Sluneční záření AN2 2. Vlhkost AB8 13.Seismicita AP1 3. Nadmořská výška AC1 14.Bouřková činnost AQ2 4. Voda AD3 15.Pohyb vzduchu AR2 5. Cizí tělesa AE3 16.Vítr AS2 6. Koroze AF2 17.Schopnost lidí BA1 7. Ráz AG1 18.Dotyk se zemí BC1 8. Vibrace AH1 19.Únik BD1 9. Rostlinstvo AK1 20.Látky v objektu BE1 10.Živočichové AL1 21.Konstrukční mat. CA1 11.Záření AM1 22.Provedení budovy CB1 Pozn.: Jedná se o venkovní prostor s teplotou okolí od -20 C do +35 C, s možností trvalé atmosférické koroze. Opravy zařízení budou vykonávat pouze osoby s elektrotechnickou kvalifikací a to v době mimo vnější vliv AD3. Je to prostor nebezpečný z hlediska úrazu elektrickým proudem. 8

9 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č Chodba, schodiště: 1. Teplota okolí AA5 12.Sluneční záření AN1 2. Vlhkost AB5 13.Seismicita AP1 3. Nadmořská výška AC1 14.Bouřková činnost AQ1 4. Voda AD1 15.Pohyb vzduchu AR1 5. Cizí tělesa AE1 16.Vítr AS1 6. Koroze AF1 17.Schopnost lidí BA1 7. Ráz AG1 18.Dotyk se zemí BC1 8. Vibrace AH1 19.Únik BD2 9. Rostlinstvo AK1 20.Látky v objektu BE1 10.Živočichové AL1 21.Konstrukční mat. CA1 11.Záření AM1 22.Provedení budovy CB1 Pozn.: Jedná se o vnitřní prostor chráněný před atmosférickými vlivy s teplotou okolí od +5 C do +35 C, s možností výskytu většího množství lidí (úniková cesta). Opravy zařízení budou vykonávat pouze osoby s elektrotechnickou kvalifikací. Je to prostor bezpečný z hlediska úrazu elektrickým proudem. Suterén (m.č.03 až 011): 1. Teplota okolí AA5 12.Sluneční záření AN1 2. Vlhkost AB5 13.Seismicita AP1 3. Nadmořská výška AC1 14.Bouřková činnost AQ1 4. Voda AD1 15.Pohyb vzduchu AR1 5. Cizí tělesa AE3 16.Vítr AS1 6. Koroze AF1 17.Schopnost lidí BA1 7. Ráz AG1 18.Dotyk se zemí BC1 8. Vibrace AH1 19.Únik BD1 9. Rostlinstvo AK1 20.Látky v objektu BE1 10.Živočichové AL1 21.Konstrukční mat. CA1 11.Záření AM1 22.Provedení budovy CB1 Pozn.: Jedná se o vnitřní prostor s teplotou okolí od +5 C do +30 C, chráněný před atmosférickými vlivy, s možností výskytu velmi malých předmětů. Opravy zařízení budou vykonávat pouze osoby s elektrotechnickou kvalifikací. Je to prostor nebezpečný z hlediska úrazu elektrickým proudem. Zdůvodnění: Určení vnějších vlivů bylo provedeno projektantem elektrického zařízení podle obdobných zařízení, podle podkladů investora a ČSN ed.3, ČSN ed.2. V České Lípě 5/2018 9

10 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č Seznam strojů a zařízení a technické specifikace: Napěťová soustava - 3PEN, 50Hz, 3x400V/230V, TN-C, 3NPE, 50Hz, 3x400V/230V, TN-S. Napájení - ze skříní HDS vně č.p.631, 632, 633. Měření - ve skříních REx, na chodbách. Jištění - ve skříních HDS, 3x 80A/gG. Rozvaděče - RS11, RS12, RS13, RS14, RS21, RS22, RS23, RS24, RS31, RS32, RS33, RS34, 1x230V/20A, IP30/IP20. Přístroje - na chodbách v provedení alespoň IP20, vně a v suterénu v provedení alespoň IP44. Uzemňovací soustava - stávající. Ochrana před bleskem - stávající. Ochrana proti přepětí - ve skříni RS11, RS21, RS31 SPD typ 1+2, ostatní stávající. 10

11 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č ELEKTROINSTALACE SILNOPROUD Číslo pol. Popis položky Množství MJ 1 trubka inst.oheb.kopex typ 3348 ; 48mm (pu) 40 m 2 ocel.lišta OBO 20/24mm, LKM bílá 60 m 3 ocel.lišta OBO 40/40mm, LKM bílá 150 m 4 ocel.lišta OBO 150/64mm, LKM bílá 45 m 5 příslušenství ocel.lišty LKM bílá (rohy,spojky,koncovky) 190 ks 6 příslušenství ocel.lišty LKM bílá (rohy,spojky,koncovky) 340 ks 7 příslušenství ocel.lišty LKM bílá (rohy,spojky,koncovky) 90 ks 8 lišta inst.vkládací KOPOS, LHD 25x m 9 lišta inst.vkládací KOPOS, LHD 40x20 60 m 10 krab.odbočná KOPOS typ 8107, IP54, vč.zapojení 14 ks 11 krab.přístrojová KOPOS LK 80R/1 77 ks 12 krab.odbočná KOPOS LK 80R/3 s víčkem, vč.zapojení 36 ks 13 automat.spinač osvětlení ABB ks 14 spínač obyč., raz.1 s krytem a rámečkem 36 ks 15 spínač jednopol. IP44, nástěnný 9 ks 16 ovladač zap.obyč.s orientační doutn. řaz 1/0So s krytem a rámečkem 12 ks 17 ovladač zapínaci zapuštěný IP44 raz.1/0 s krytem a rámečkem 3 ks 18 zásuvka nástěnná 230V/16A,IP44, ks 19 Svítidlo OSMONT, LED 29WW/3000K, IP65, s nouz.modulem, Triton2 LED, ks 20 Svítidlo OSMONT, žárovkové 1x60W/IP53, Elektra 3, ks 21 Svítidlo nouzové venkovní BEGHELLI, UpLED Opticom ks 22 Ekvipotenc.přípojnice KOPOS, EPS2 s krytem 3 ks 23 Kabel PraFlaSafe X (B2ca s1 d0) 3-Jx1.5 mm2 750V 540 m 24 Kabel PraFlaSafe X (B2ca s1 d0) 3-Ox1.5 mm2 750V 160 m 25 Kabel PraFlaSafe X (B2ca s1 d0) 3-Jx2.5 mm2 750V 70 m 26 Kabel PraFlaSafe X (B2ca s1 d0) 4-Ox1.5 mm2 750V 460 m 27 Kabel PraFlaSafe X (B2ca s1 d0) 5-Jx1.5 mm2 750V 450 m 28 Kabel PraFlaSafe X (B2ca s1 d0) 4-Jx10 mm2 750V 260 m 29 Kabel PraFlaSafe X (B2ca s1 d0) 1-Jx6 mm2 750V 70 m 30 Kabel PraFlaSafe X (B2ca s1 d0) 1-Jx16 mm2 750V 260 m 31 Kabel PraFlaSafe X (B2ca s1 d0) 1-Jx35 mm2 750V 100 m 32 Kabel PraFlaSafe X (B2ca s1 d0) 1-Jx50 mm2 750V 90 m 33 Kabel PraFlaSafe X (B2ca s1 d0) 1-Ox50 mm2 750V 270 m 34 protipožár.ucpávka PROMASTOP-U 4 ks 35 ukonc.vod.v rozv.vc.zap.a konc.do 2.5mm2 360 ks 36 ukonc.vod.v rozv.vc.zap.a konc.do 6mm2 24 ks 37 ukonč.vod.v rozv.vc.zap.a konc.do 16mm2 210 ks 38 ukonc.vod.v rozv.vc.zap.a konc.do 35 mm2 18 ks 39 ukonc.vod.v rozv.vc.zap.a konc.do 50 mm2 60 ks 40 Úprava rozvaděče RE (jističe, propojení, zákryt, ) 12 ks 41 Rozvaděč RS1x 3 ks 42 Rozvaděč RS2x 3 ks 43 Rozvaděč RS3x 3 ks 44 Rozvaděč RS4x 3 ks 11

12 Doksy, Pražská ulice č.p.631, 632, 633, bytový dům Silnoproudá elektrotechnika zak.č OSTATNÍ NÁKLADY Číslo pol. Popis položky Množství MJ 45 Doprava a přesun 1 ks 46 Podružný materiál 1 ks 47 Zařízení staveniště 1 ks 48 Pomocné zednické práce (kabel.rýhy, průrazy) 1 ks 49 Demontáže 50 hod. 50 Likvidace odpadu 1 ks 51 Dokumentace skutečného provedení 1 ks 52 Revizní zpráva 1 ks 3. Výpočet umělého osvětlení viz příloha. 4. Výkresová část viz příloha. Vypracoval: Ing. Josef Knot 12

13 VÝPOČET UMĚLÉHO OSVĚTLENÍ Doksy, Pražská ul. čp.631, 632, 633 Kontaktní osoba: Ing. Josef Knot Čís. zakázky: Datum: Zpracovatel: Ing. Josef Knot

14 VÝPOČET UMĚLÉHO OSVĚTLENÍ Ing. Josef Knot - ELEKTRO Mánesova 1580 Česká Lípa Zpracovatel Ing. Josef Knot Telefon Fax projekty@knotelektro.cz Vstupní chodba / Svítidla (situační plán) Měřítko 1 : 31 Kusovník svítidel Č. ks Označení 1 1 OSMONT TRITON LED-1L15B07_IN TRITON, 1 x LED modul L15B07, 29W, d-360mm, stínidlo PC Strana 2

15 VÝPOČET UMĚLÉHO OSVĚTLENÍ Ing. Josef Knot - ELEKTRO Mánesova 1580 Česká Lípa Zpracovatel Ing. Josef Knot Telefon Fax projekty@knotelektro.cz Vstupní chodba / Výpočtová plocha 1 / Isolinie (E, kolmo) Poloha plochy v místnosti: Označený bod: (0.400 m, m, m) Hodnoty v Lux, Měřítko 1 : 28 Rastr: 32 x 32 Body E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strana 3

16 VÝPOČET UMĚLÉHO OSVĚTLENÍ Ing. Josef Knot - ELEKTRO Mánesova 1580 Česká Lípa Zpracovatel Ing. Josef Knot Telefon Fax projekty@knotelektro.cz Schodiště a chodba / Svítidla (situační plán) Měřítko 1 : 41 Kusovník svítidel Č. ks Označení 1 3 OSMONT TRITON LED-1L15B07_IN TRITON, 1 x LED modul L15B07, 29W, d-360mm, stínidlo PC Strana 4

17 VÝPOČET UMĚLÉHO OSVĚTLENÍ Ing. Josef Knot - ELEKTRO Mánesova 1580 Česká Lípa Zpracovatel Ing. Josef Knot Telefon Fax projekty@knotelektro.cz Schodiště a chodba / Výpočtová plocha 1 / Isolinie (E, kolmo) Poloha plochy v místnosti: Označený bod: (0.299 m, m, m) Hodnoty v Lux, Měřítko 1 : 21 Rastr: 32 x 16 Body E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strana 5

18 VÝPOČET UMĚLÉHO OSVĚTLENÍ Ing. Josef Knot - ELEKTRO Mánesova 1580 Česká Lípa Zpracovatel Ing. Josef Knot Telefon Fax projekty@knotelektro.cz Schodiště a chodba / Výpočtová plocha 2 / Isolinie (E, kolmo) Poloha plochy v místnosti: Označený bod: (0.098 m, m, m) Hodnoty v Lux, Měřítko 1 : 15 Rastr: 8 x 16 Body E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strana 6

19 VÝPOČET UMĚLÉHO OSVĚTLENÍ Ing. Josef Knot - ELEKTRO Mánesova 1580 Česká Lípa Zpracovatel Ing. Josef Knot Telefon Fax projekty@knotelektro.cz Schodiště a chodba / Výpočtová plocha 3 / Isolinie (E, kolmo) Poloha plochy v místnosti: Označený bod: (0.300 m, m, m) Hodnoty v Lux, Měřítko 1 : 21 Rastr: 32 x 16 Body E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strana 7

20 VÝPOČET UMĚLÉHO OSVĚTLENÍ Ing. Josef Knot - ELEKTRO Mánesova 1580 Česká Lípa Zpracovatel Ing. Josef Knot Telefon Fax projekty@knotelektro.cz Schodiště a chodba / Výpočtová plocha 4 / Isolinie (E, kolmo) Poloha plochy v místnosti: Označený bod: (2.398 m, m, m) Hodnoty v Lux, Měřítko 1 : 15 Rastr: 8 x 16 Body E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strana 8

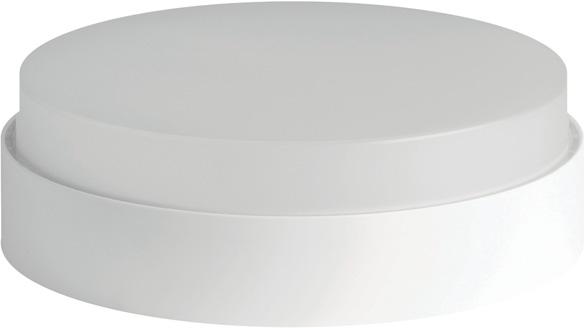

21 IK V IP65 DALI CORR IDOR Ø 360 mm TRITON Montura Stínidlo Držení stínidla Montáž polykarbonátová, možnost připojení zespodu nebo z boku opálový polykarbonát bajonetové na stěnu nebo na strop 360 Fixture Shade Shade attachment Light mounting polycarbonate, possibility of a connection from below or from the side opal polycarbonate bayonet on the ceiling or on the wall 108 Náhradní stínidlo spare shade kód / code typ / type STANDARD IP65 kód code typ type zdroj source příkon input [W] objímka socket se senzorem with sensor kód / code stmívatelné DALI DIM DALI kód / code bílá / white IN-184 B 2x25 2xE * E-185/226 B 2x26 2xG24q šedá/grey IN-184 S 2x25 2xE * E-185/226 S 2x26 2xG24q *max 1x40W LED IP65 kód code typ type příkon input [W] světelný tok LED luminous flux LED [lm] světelný tok svítidla luminous flux of luminaire [lm] se senzorem with sensor kód / code stmívatelné DALI DIM DALI kód / code corridor function DALI + sensor kód / code bílá / white 3000K LED-1L15C07/IN-184 B LED-1L15B07/IN-184 B NOUZOVÉ KOMBINOVANÉ / EMERGENCY COMBINED 3H LED-1L15C07/IN-184/NK1W B LED-1L15B07/IN-184/NK1W B K LED-1L15C07/IN-184 B LED-1L15B07/IN-184 B NOUZOVÉ KOMBINOVANÉ / EMERGENCY COMBINED 3H LED-1L15C07/IN-184/NK1W B LED-1L15B07/IN-184/NK1W B šedá/grey 3000K LED-1L15C07/IN-184 S LED-1L15B07/IN-184 S NOUZOVÉ KOMBINOVANÉ / EMERGENCY COMBINED 3H LED-1L15C07/IN-184/NK1W S LED-1L15B07/IN-184/NK1W S K LED-1L15C07/IN-184 S LED-1L15B07/IN-184 S NOUZOVÉ KOMBINOVANÉ / EMERGENCY COMBINED 3H LED-1L15C07/IN-184/NK1W S LED-1L15B07/IN-184/NK1W S okruhy 2 circuits kód / code

22 230V IP54 IK 10 ELEKTRA 3, 3K, 3L 225 Montura polypropylen Stínidlo čirý polykarbonát - STANDARD (152) opálový polykarbonát - LED (152P) Držení stínidla bajonetové Montáž na stěnu nebo na strop Fixture polypropylene Shade transparent polycarbonate - STANDARD (152) opal polycarbonate - LED (152P) Shade attachment bayonet Light mounting on the ceiling or on the wall ELEKTRA 3K Náhradní stínidlo spare shade kód / code typ / type P ELEKTRA 3L STANDARD IP54 kód code typ type zdroj source bílá / white IN-152 B 60 E IN-152 KB 60 E IN-152 LB 60 E27 hnědá/brown IN-152 H 60 E IN-152 KH 60 E IN-152 LH 60 E27 LED IP54 kód code typ type příkon input [W] příkon input [W] světelný tok LED luminous flux LED [lm] objímka socket světelný tok svítidla luminous flux of luminaire [lm] 3000K bílá / white LED-1L11B07/IN-152P B LED-1L11B07/IN-152P KB LED-1L11B07/IN-152P LB hnědá/brown LED-1L11B07/IN-152P H LED-1L11B07/IN-152P KH LED-1L11B07/IN-152P LH K bílá / white LED-1L11B07/IN-152P B LED-1L11B07/IN-152P KB LED-1L11B07/IN-152P LB hnědá/brown LED-1L11B07/IN-152P H LED-1L11B07/IN-152P KH LED-1L11B07/IN-152P LH ELEKTRA 3 (IN-152) ELEKTRA 3K (IN-152K) ELEKTRA 3L (IN-152L) Ø 210 mm 210 Ø 210 mm 210 Ø 220 mm

23 UP LED AT Opticom LED nouzové svítidlo TECHNICKÁ DATA Ekvivalent* 11 24, W Jmenovité napětí 230 V AC ±10 % 50 Hz Verze Stále svítící (SA), Nouzově svítící (SE) Normy EN , EN , UNI EN 1838, EN Stupeň krytí IP65 Samostatnost 1 h, 1,5 h, 2 h, 3 h, 8 h Opticom Okolní teplota -20 C +50 C (baterie Titanium) Montáž nástěnná, stropní, třífázová Těleso bílý polykarbonát RAL 9003 Koncept produktu je založen na revolučním optickém systému se čtyřmi přesnými čočkami, které umožňují plně využít výkon LED diod: jedná se o první výrobek s použitím nejvýkonnějších dostupných LED diod. Hlavním rysem technologie UpLED je vynikající osvětlení, přičemž si udržuje extrémně kompaktní rozměry. Ekvivalent W poskytuje 450 lm světelného toku a má tloušťku pouhých 20 mm. V zájmu multifunkčnosti je UpLED prvním nouzovým svítidlem, které umožňuje sjednotit dva různé typy značení a velikostí do stejného výrobku s pozorovací vzdáleností 20 nebo 30 metrů. Tento vysoce inovativní systém, který je zcela bezprecedentní v sektoru nouzového osvětlení, je navržen tak, aby poskytoval ideální řešení pro nouzové únikové osvětlení při výpadku napájení normálního osvětlení a také pro značení únikových cest. Navzdory poněkud minimalistickému vzhledu a kompaktní velikosti (nejmenší ve své kategorii), nabízí tento systém vysoké krytí IP65 a vysokou mechanickou odolnost vůči nárazům třídy IK07. UP LED AT Opticom je k dispozici ve verzích SE a SA. Standardní doba samostatnosti je v délce trvání 1 hodiny. Pomocí technologie Opticom ji lze prodloužit na délku 1,5 h, 2 h, 3 h nebo 8 h, čímž dojde k automatické změně světelného toku. H L H IP65 IK C HOSPITAL UV Optika symetrická, bílá Difuzér transparentní polykarbonátové čočky Světelný zdroj LED B * Referenční výkon pro účely porovnání se zářivkami. Titanium Battery 1 2 Rychlé nabíjení: Svítidlo, ve kterém je baterie použita, je schopné dosáh - nout 80 % doby samostatnosti za méně než 2 hod. Pro extrémní provozní teploty: -20 C +50 C 3 4 DLOUHÁ ŽIVOTNOST s min nabíjecími cykly je zaručena, sví - tidlo může uspokojivě pracovat po dobu 10 let. MAXIMÁLNÍ BEZPEČNOST: Na rozdíl od běžných lithiových baterií jsou použity materiály, které poskytují výjimečnou bezpečnost, dokonce i v případě zkratu nebo proděravění. Čas nutný pro dobití baterie Titanium (max.) W 45 min W 90 min. W* Rozměry (mm) L B H DV / /30 * Referenční výkon pro účely porovnání se zářivkami Příslušenství Kód Popis 4310 SIGNALIZAČNÍ TAB. VPRAVO, VLEVO, DOLŮ UPLED 20 M 4311 SIGNALIZAČNÍ TAB. VPRAVO, VLEVO, DOLŮ UPLED 30 M 4319 TŘÍFÁZOVÁ SADA nutno objednat zvlášť Příslušenství dodáváno včetně Systémové moduly nutno objednat zvlášť Kód Popis Kód Popis SPOJKA IP65 2 ZADNÍ ROZPĚRY PRO PŘIPOJENÍM SPOJKY IP65 2 VÍČKA IP65 KABELOVÁ PRŮCHODKA IP MODUL LG MODUL LGFM MODUL DALI OPTICOM*** LG LGFM

24 MODUL MODUL MODUL MODULY PRO ZAPOJENÍ DO SYSTÉMU DALI, LOGICA NEBO LOGICA FM INTELIGENTNÍ FOTOSENZOR DODÁVANÝ VČETNĚ Interface pro Smartphone Programovací a řídicí systém UP LED MONTÁŽ NA STĚNU VODOVÁHA MONTÁŽ SE SPOJKOU IP IP65 UP LED 824 PŘÍSLUŠENSTVÍ nutno objednat zvlášť SIGNALIZAČNÍ TABULKY S 20 30M DOHLEDOVOU VZDÁLENOSTÍ TŘÍFÁZOVÁ MONTÁŽ 4310 SIGNALIZAČNÍ TAB. VPRAVO, VLEVO, DOLŮ UPLED 20M nutno objednat zvlášť 4311 SIGNALIZAČNÍ TAB. VPRAVO, VLEVO, DOLŮ UPLED 30M nutno objednat zvlášť 4319 TŘÍFÁZOVÁ SADA nutno objednat zvlášť cd/klm UP LED Křivka svítivosti AT W* Průměrný světelný tok SE lm** Prům. svět. Příkon Hmotnost Kód Popis Verze Samostatnost Baterie N LED 1 h 1,5 h 2 h 3 h 8 h tok SA lm max. W kg 4370 UPLED 1124W IP65 AT OPT SE8LTO SE 1-1, h LTO 4,8V 0,5Ah ,5 0,3 1/ UPLED 2436W IP65 AT OPT SE8LTO SE 1-1, h LTO 4,8V 1Ah ,5 0,3 1/ UPLED 1124W IP65 AT OPT SA8LTO SE/SA 1-1, h LTO 4,8V 0,5Ah ,5 0,3 1/ UPLED 2436W IP65 AT OPT SA8LTO SE/SA 1-1, h LTO 4,8V 1Ah ,5 0,3 1/12 LG pro zapojení do systému objednací kód LGFM pro zapojení do systému objednací kód DALI pro zapojení do systému objednací kód 15038*** * Referenční výkon pro účely porovnání se zářivkami. ** Minimální zaručený tok podle EN *** Pro zjištění dostupnosti kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s C0-C180 C90-C270 Balení
