1 Verze Vydání Datum Popis AKI ELECTRONIC spol. s r.o. obecná specifikace AKI Strana: 1 z 19 Obecná specifikace pro výrobky AKI electronic Datum: E První vydání E Optická kontrola proti tmavému pozadí E Přizpůsobení DIN E Poznámky ke vzhledu displeje a touchscreenu E Pouze textové úpravy bodu 1.1 E Obrázek k LED v bodu Oficiální vydání (pouze německé) Obrysové tolerance dle ISO 2768-mK v bodu 4.2 Zlepšená formulace v bodu Doplnění parametrů vzhledové kontroly skel v bodu Upřesnění parametrů vzhledové kontroly skel v bodu 5.4 OBSAH 1 VŠEOBECNÉ Oblast platnosti Další poznámky PARAMETRY FÓLIOVÝCH KLÁVESNIC Parametry klávesnic elektrické Parametry klávesnic mechanické Parametry klávesnic klimatické Parametry klávesnic ostatní Chemická odolnost PARAMETRY ZÁKLADOVÝCH DESEK Materiál základové desky Eloxované plochy Tloušťkové tolerance pro základové desky z hliníku Opracování hran Nalisované šrouby a spojení šrouby pro základové desky PARAMETRY MONTÁŽE Čistota Obrysové tolerance Tolerance pro lepení fólie na základovou desku Přesah jednotlivých vrstev Těsnění OPTICKÁ KVALITA POVRCHŮ Platnost pro viditelné a neviditelné povrchy Kontrolní podmínky pro vzhledovou kontrolu Všeobecná definice pro optické vady na viditelných površích Definice optických odchylek pro skla, touchscreeny a displeje Další požadavky na tištěné plochy Tolerance jednoho tisku Tolerance tvarování... 15

2 Strana: 2 z Další požadavky pro odporové touchscreeny VŠEOBECNÉ TOLERANCE ROZSAH KONTROLY Kontrola Štítky... 18

3 Strana: 3 z 19 1 VŠEOBECNÉ 1.1 Oblast platnosti Tato norma popisuje technické a kvalitativní požadavky na výrobky AKI electronic. Pokud nejsou uvedeny na výkresech, ve specifikaci resp. Na objednávce jiné individuelní požadavky, pak je tento dokument platný pro všechny dílce. Platnost tohoto dokumentu není omezena pouze interně pro AKI electronic, nýbrž i jako podklad pro ujednání se zákazníky. Všechny odchylky, výjimky a speciální ujednání musí být ze strany AKI electronic i ze strany zákazníka oboustranně písemně schváleny. 1.2 Další poznámky Uživatel není oprávněn k provádění vlastních změn (poznámky vpisky apod.). K provedení jakékoliv změny této podnikové normy má delegovánu pravomoc pouze technický archiv AKI electronic, který oficiálně vydává změny v řízeném režimu.

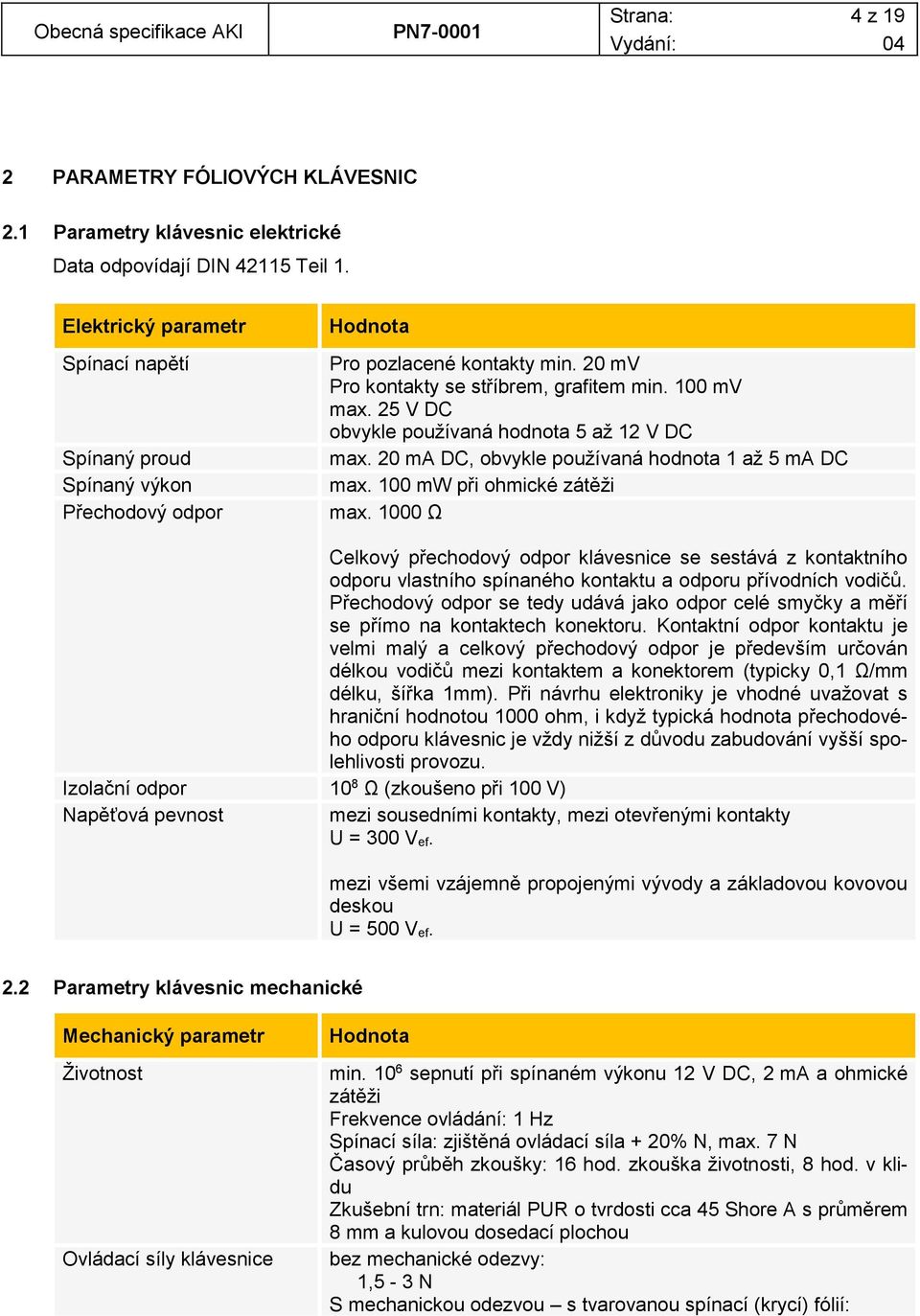

4 Strana: 4 z 19 2 PARAMETRY FÓLIOVÝCH KLÁVESNIC 2.1 Parametry klávesnic elektrické Data odpovídají DIN Teil 1. Elektrický parametr Spínací napětí Spínaný proud Spínaný výkon Přechodový odpor Hodnota Pro pozlacené kontakty min. 20 mv Pro kontakty se stříbrem, grafitem min. 100 mv max. 25 V DC obvykle používaná hodnota 5 až 12 V DC max. 20 ma DC, obvykle používaná hodnota 1 až 5 ma DC max. 100 mw při ohmické zátěži max Ω Celkový přechodový odpor klávesnice se sestává z kontaktního odporu vlastního spínaného kontaktu a odporu přívodních vodičů. Přechodový odpor se tedy udává jako odpor celé smyčky a měří se přímo na kontaktech konektoru. Kontaktní odpor kontaktu je velmi malý a celkový přechodový odpor je především určován délkou vodičů mezi kontaktem a konektorem (typicky 0,1 Ω/mm délku, šířka 1mm). Při návrhu elektroniky je vhodné uvažovat s hraniční hodnotou 1000 ohm, i když typická hodnota přechodového odporu klávesnic je vždy nižší z důvodu zabudování vyšší spolehlivosti provozu. Izolační odpor 10 8 Ω (zkoušeno při 100 V) Napěťová pevnost mezi sousedními kontakty, mezi otevřenými kontakty U = 300 V ef. mezi všemi vzájemně propojenými vývody a základovou kovovou deskou U = 500 V ef. 2.2 Parametry klávesnic mechanické Mechanický parametr Životnost Ovládací síly klávesnice Hodnota min sepnutí při spínaném výkonu 12 V DC, 2 ma a ohmické zátěži Frekvence ovládání: 1 Hz Spínací síla: zjištěná ovládací síla + 20% N, max. 7 N Časový průběh zkoušky: 16 hod. zkouška životnosti, 8 hod. v klidu Zkušební trn: materiál PUR o tvrdosti cca 45 Shore A s průměrem 8 mm a kulovou dosedací plochou bez mechanické odezvy: 1,5-3 N S mechanickou odezvou s tvarovanou spínací (krycí) fólií:

5 Strana: 5 z ,5 N S mechanickou odezvou s kovovým pružným elementem: 2-4 N Maximální mechanické zatížení 100 N při středovém zatížení hmatníku Trvání: 60 s 2.3 Parametry klávesnic klimatické Klimatický parametr Hodnota Provozní teplota -25 C až +70 C za normálního tlaku při vlhkosti 30 až 85 % Skladovací a transportní teploty Stupeň krytí -40 C až +70 C za normálního tlaku při vlhkosti do 90 % IP 64 z přední strany (úplná ochrana před vniknutím prachu a stříkající vody) 2.4 Parametry klávesnic ostatní Parametr Minimální poloměr ohnutí kabelu fóliové klávesnice Vlastnosti plochy pro nalepení Lepicí vrstva klávesnice Hodnota > 4 mm Rovná a čistá Válcová plocha s R> 250 mm je přípustná je nutné ujasnit s konstrukcí AKI electronic Vhodné pro materiály ABS/Al/ocel 2.5 Chemická odolnost Platí údaje pro odolnost PET krycí fólie.

6 Strana: 6 z 19 3 PARAMETRY ZÁKLADOVÝCH DESEK 3.1 Materiál základové desky Standardní materiál je hliník: AlMg3 nebo Al99,5 3.2 Eloxované plochy Eloxované panely jsou nejprve předpřipraveny (E6) a poté eloxovány. Tím je docíleno chemicky zmatněného povrchu. Barvy eloxu jsou udávány dle vzorníku EURAS- Standard : C0 bezbarvý C35 černý C8 černý organický Příklad označení: E6/C0. Tloušťka odpovídá 20±5μm. Po eloxování nesmí být zřetelné žádné stopy pro frézování, broušení a jiném obrábění. Základové desky se dodávají odmaštěné, čisté a bez špon. Směr válcování: Pokud není na výkrese určeno jinak, je směr válcování volný. Upevňovací otvor: Pozice kontaktovacího otvoru je volná na neviditelných plochách. Na viditelných plochách nesmí být žádné viditelné stopy. 3.3 Tloušťkové tolerance pro základové desky z hliníku Pro tloušťku Al základových desek bez povrchové úpravy a eloxování neplatí všeobecné tolerance, nýbrž následující: Tloušťka 2 mm 3 mm 4 mm 6 mm 10 mm tlustší Tolerance tloušťky ± 0,20 mm ± 0,25 mm ± 0,35 mm ± 0,40 mm ± 0,50 mm ± 0,70 mm 3.4 Opracování hran Hrany, kterých je možné se dotknout, se z důvodu možného úrazu dodávají bez otřepů. Pro opracování hran vnitřních a vnějších platí následující parametry:

7 Strana: 7 z 19

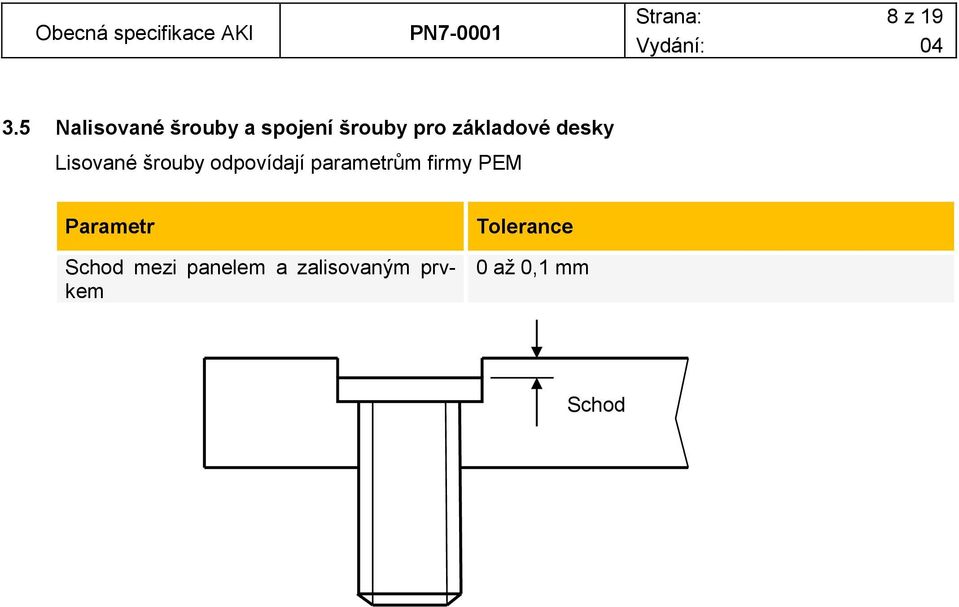

8 Strana: 8 z Nalisované šrouby a spojení šrouby pro základové desky Lisované šrouby odpovídají parametrům firmy PEM Parametr Schod mezi panelem a zalisovaným prvkem Tolerance 0 až 0,1 mm Schod

9 Strana: 9 z 19 4 PARAMETRY MONTÁŽE 4.1 Čistota Dílce včetně nakupovaných dílců (touchscreen, sklo, zasunovací popisy, ) včetně dalšího příslušenství musí být bez jakýchkoliv nečistot, které mohu při dalším zpracování a funkci dělat problémy. Povrchy musí být čisté, bez špon, bez prachu a mastnoty. 4.2 Obrysové tolerance Pro obrysové tolerance platí následující tabulka: Parametr Tolerance při střihu Tolerance Dle ISO 2768-mK 4.3 Tolerance pro lepení fólie na základovou desku Fólie na rovné desce Přesah Fólie Základová deska Maximální přesah fólie přes základovou desku nebo přesah základové desky přes fólii je dle následující tabulky: Parametr <250 mm 250 <500 mm 500 mm Přesah (max.) 0,25 mm 0,5 mm 0,75 mm Fólie v zahloubení Mezera Schod Fólie Základová deska Parametr Schod mezi základovou deskou a fólií Mezera mezi základovou deskou a fólií Tolerance od 0 do 0,1 mm 0,2 ±0,2 mm

10 Strana: 10 z Přesah jednotlivých vrstev Krycí fólie Lepicí fólie Přesah Základová deska Pro přesah jednotlivých vrstev platí následující tabulka: Parametr <250 mm 250 <500 mm 500 mm Přesah 0,5 mm 1 mm 1,5 mm 4.5 Těsnění Šňůrové těsnění Spoj u vnitřního těsnění se nachází na horní straně základové desky. Základová deska je okolo utěsněna vnějším těsněním. Spoj se nachází na dolní straně základové desky. Vnější těsnění spoj Vnitřní těsnění (těsnění displeje) spoj Šňůrové těsnění je přilepeno do vyfrézované drážky rovnoměrně a bez přerušení, na těsnění nesmí být žádné zbytky lepidla. Těsnění se pak ve své funkci může zmáčknout a vyplnit celou drážku. Spoj je uříznutý šikmo (ca.45 ), bez mezery a není slepený.

11 Strana: 11 z 19 Plošné těsnění Pokud není definováno jinak, je plošné těsnění vyrobeno z jednoho kusu bez mezery. Außendichtung Innendichtung (Displaydichtung)

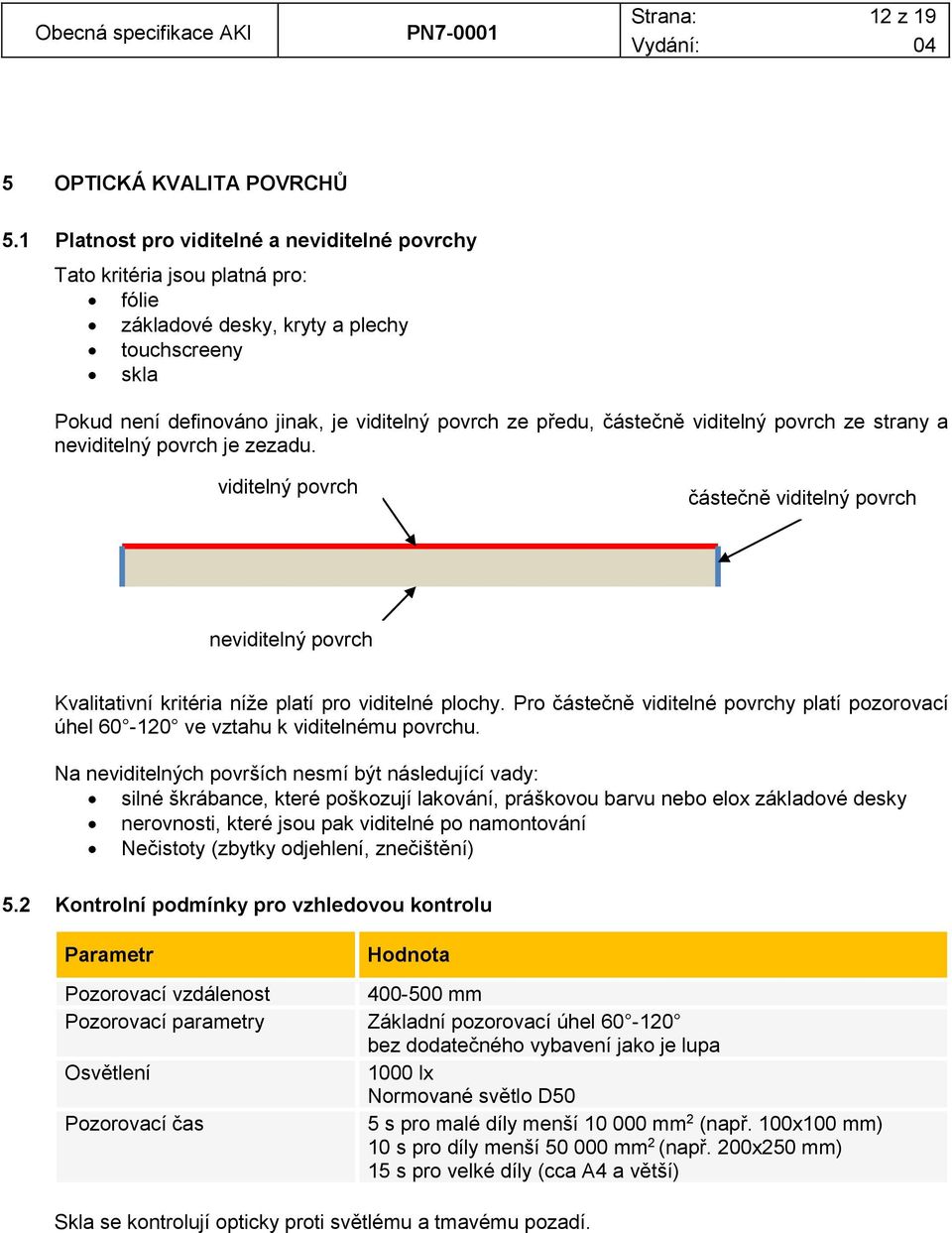

12 Strana: 12 z 19 5 OPTICKÁ KVALITA POVRCHŮ 5.1 Platnost pro viditelné a neviditelné povrchy Tato kritéria jsou platná pro: fólie základové desky, kryty a plechy touchscreeny skla Pokud není definováno jinak, je viditelný povrch ze předu, částečně viditelný povrch ze strany a neviditelný povrch je zezadu. viditelný povrch částečně viditelný povrch neviditelný povrch Kvalitativní kritéria níže platí pro viditelné plochy. Pro částečně viditelné povrchy platí pozorovací úhel ve vztahu k viditelnému povrchu. Na neviditelných površích nesmí být následující vady: silné škrábance, které poškozují lakování, práškovou barvu nebo elox základové desky nerovnosti, které jsou pak viditelné po namontování Nečistoty (zbytky odjehlení, znečištění) 5.2 Kontrolní podmínky pro vzhledovou kontrolu Parametr Hodnota Pozorovací vzdálenost mm Pozorovací parametry Základní pozorovací úhel bez dodatečného vybavení jako je lupa Osvětlení 1000 lx Normované světlo D50 Pozorovací čas 5 s pro malé díly menší mm 2 (např. 100x100 mm) 10 s pro díly menší mm 2 (např. 200x250 mm) 15 s pro velké díly (cca A4 a větší) Skla se kontrolují opticky proti světlému a tmavému pozadí.

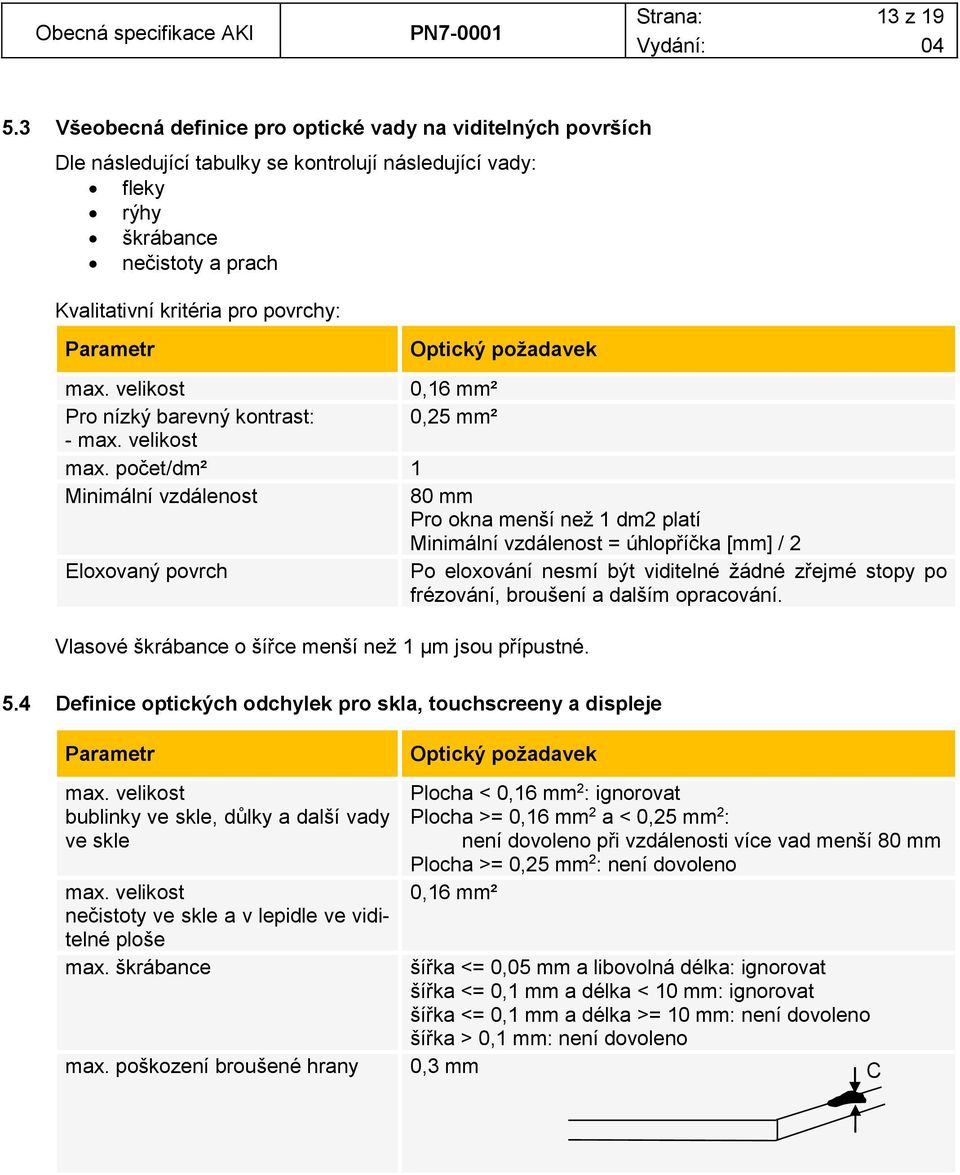

13 Strana: 13 z Všeobecná definice pro optické vady na viditelných površích Dle následující tabulky se kontrolují následující vady: fleky rýhy škrábance nečistoty a prach Kvalitativní kritéria pro povrchy: Parametr Optický požadavek max. velikost 0,16 mm² Pro nízký barevný kontrast: 0,25 mm² - max. velikost max. počet/dm² 1 Minimální vzdálenost 80 mm Pro okna menší než 1 dm2 platí Minimální vzdálenost = úhlopříčka [mm] / 2 Eloxovaný povrch Po eloxování nesmí být viditelné žádné zřejmé stopy po frézování, broušení a dalším opracování. Vlasové škrábance o šířce menší než 1 µm jsou přípustné. 5.4 Definice optických odchylek pro skla, touchscreeny a displeje Parametr max. velikost bublinky ve skle, důlky a další vady ve skle max. velikost nečistoty ve skle a v lepidle ve viditelné ploše max. škrábance Optický požadavek Plocha < 0,16 mm 2 : ignorovat Plocha >= 0,16 mm 2 a < 0,25 mm 2 : není dovoleno při vzdálenosti více vad menší 80 mm Plocha >= 0,25 mm 2 : není dovoleno 0,16 mm² šířka <= 0,05 mm a libovolná délka: ignorovat šířka <= 0,1 mm a délka < 10 mm: ignorovat šířka <= 0,1 mm a délka >= 10 mm: není dovoleno šířka > 0,1 mm: není dovoleno max. poškození broušené hrany 0,3 mm C

14 Strana: 14 z Další požadavky na tištěné plochy Pro viditelné povrchy platí následující kritéria: Parametr Popis Příklad Popisy a písma Musí být zřetelně čitelná. Rozdíly v tloušťkách čar <= 0,1 mm Čáry a symboly Přerušení nejsou přípustná. Rozdíly v tloušťkách čar <= 0,1 mm Rovinnost hran Velikosti zubů <= 0,05 mm Přesah mezi barvami u jednoho symbolu <= 0,1 mm Přesah barev Mraky (barevné stíny) Rovinnost Krytí barev Nesmí být viditelný. Nesmí být při použití viditelné. Zlomení a otisky nejsou přípustné. Nečistoty a prach mezi vrstvami nesmí být z přední strany viditelný. Krytí barev je dostatečné, pokud nejsou viditelné vrstvy, které jsou níže. Nesmí být viditelná změna barev.

15 Strana: 15 z Tolerance jednoho tisku Pro tolerance jednoho tisku platí následující parametry: Tisková tolerance <120mm 120 <400 mm 400 mm Uvnitř jednoho tisku ±0,15 mm ±0,2 mm ±0,3 mm Přesah mezi barvami ±0,3 mm ±0,3 mm ±0,5 mm Přesah tisku k obrysu (připočítat obrysové tolerance) ±0,45 mm ±0,5 mm ±0,8 mm 5.7 Tolerance tvarování Tolerance tvarování k tisku <400mm 400mm Tolerance ±0,3 mm ±0,5 mm

16 Strana: 16 z Další požadavky pro odporové touchscreeny Rippling: Jedna nebo více vln, resp. zvlnění celé plochy touchscreenu. Pillowing/ Buckling: celá plocha touchscreenu se vyboulí nebo propadne. K oběma efektům může dojít, pokud se jednotlivé vrstvy proti sobě posouvají. V zásadě se tomuto efektu dá zabránit vhodnou montáží s vhodným těsnícím materiálem, nevylučuje ale naprosto.

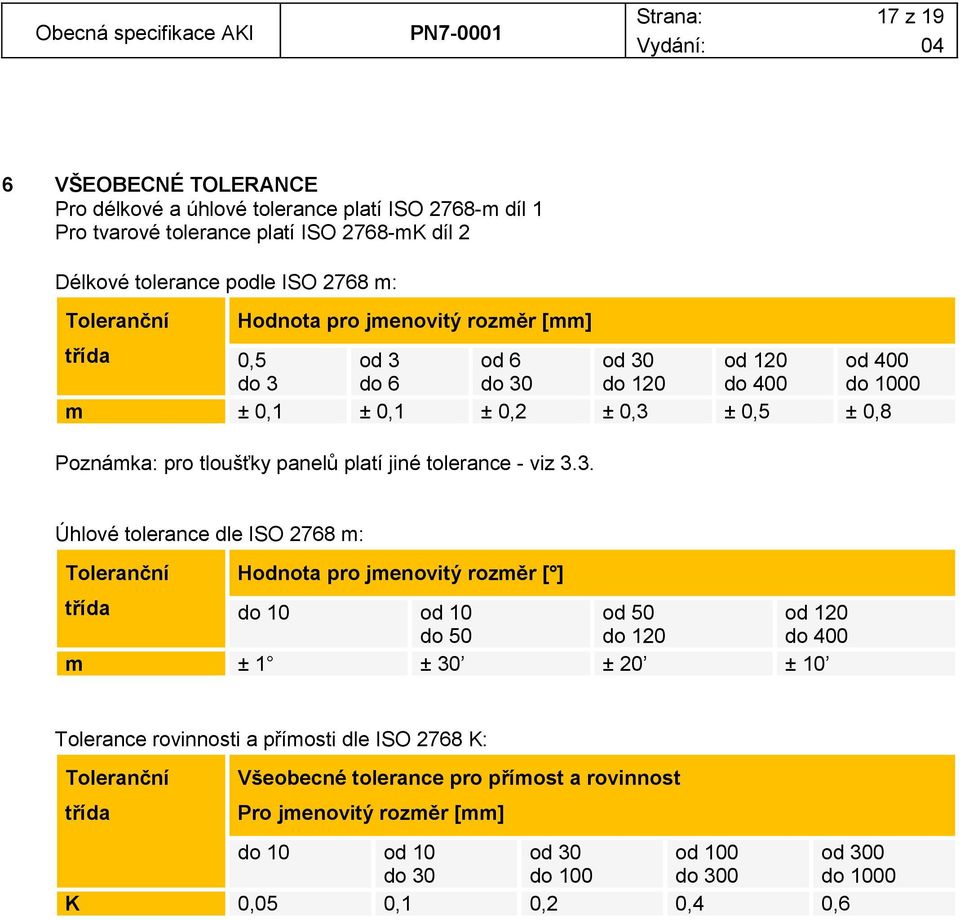

17 Strana: 17 z 19 6 VŠEOBECNÉ TOLERANCE Pro délkové a úhlové tolerance platí ISO 2768-m díl 1 Pro tvarové tolerance platí ISO 2768-mK díl 2 Délkové tolerance podle ISO 2768 m: Toleranční Hodnota pro jmenovitý rozměr [mm] třída 0,5 od 3 od 6 od 30 od 120 od 400 do 3 do 6 do 30 do 120 do 400 do 1000 m ± 0,1 ± 0,1 ± 0,2 ± 0,3 ± 0,5 ± 0,8 Poznámka: pro tloušťky panelů platí jiné tolerance - viz 3.3. Úhlové tolerance dle ISO 2768 m: Toleranční Hodnota pro jmenovitý rozměr [ ] třída do 10 od 10 od 50 od 120 do 50 do 120 do 400 m ± 1 ± 30 ± 20 ± 10 Tolerance rovinnosti a přímosti dle ISO 2768 K: Toleranční třída Všeobecné tolerance pro přímost a rovinnost Pro jmenovitý rozměr [mm] do 10 od 10 od 30 od 100 od 300 do 30 do 100 do 300 do 1000 K 0,05 0,1 0,2 0,4 0,6

18 Strana: 18 z 19 7 ROZSAH KONTROLY 7.1 Kontrola Kontrolní parametr Kontrolní bod Optika Optická kontrola Tlačítka Funkce všech tlačítek mechanická odezva, přechodový odpor LED - všechny LED musí mít stejný svit - správná barva - všechny LED musí být na středu okna maximální přesah je 1/3 okna, osvícená plocha pomocí LED musí být zcela viditelná D max. 1/3 D 7.2 Štítky Všechny klávesnice, díly se základovou deskou jsou na výstupní kontrole opatřeny etiketou. Na štítku jsou následující informace: výrobce AKI ELECTRONIC číslo výrobku datum kontroly sériové číslo osobní číslo zaměstnance, který provedl kontrolu

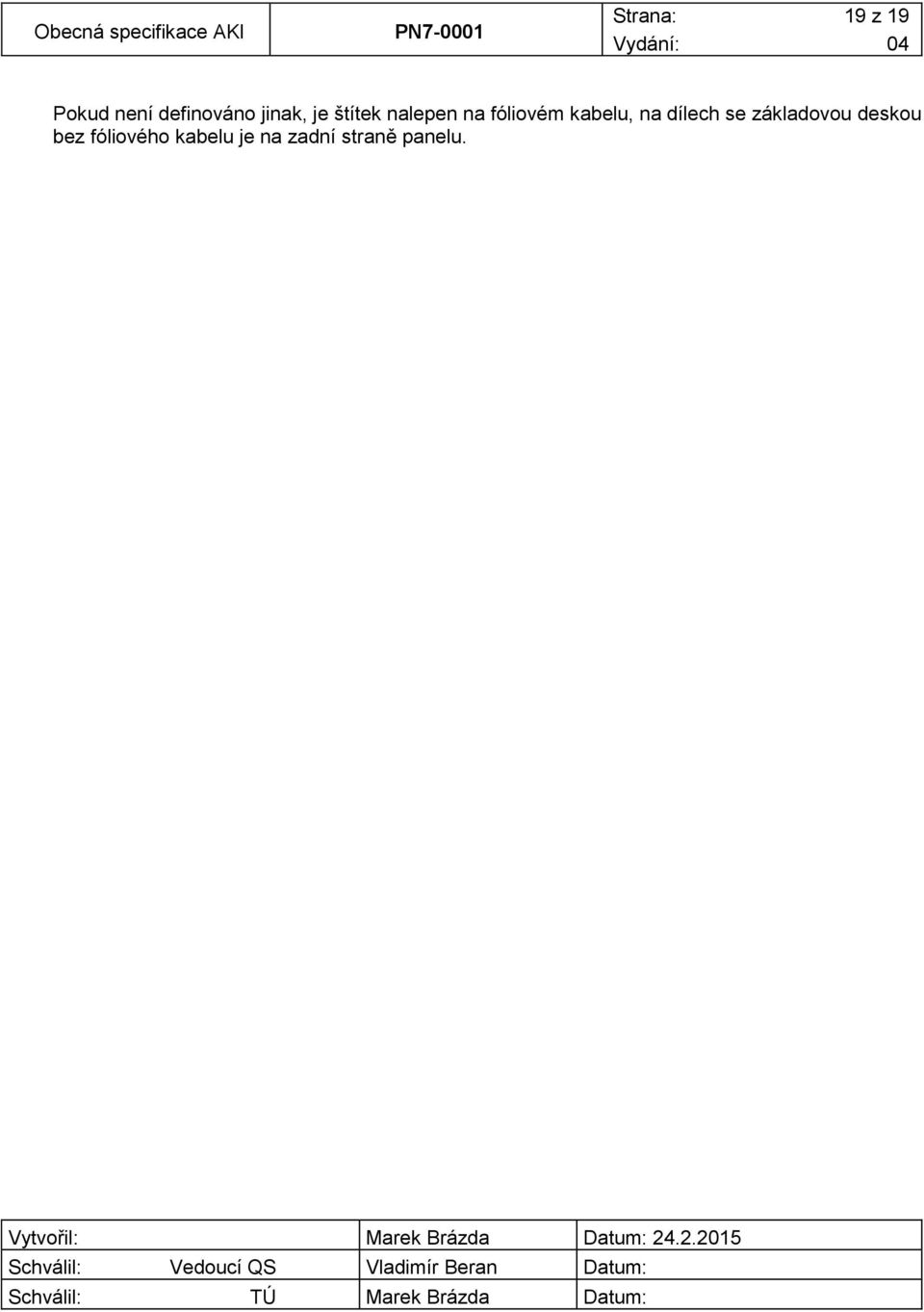

19 Strana: 19 z 19 Pokud není definováno jinak, je štítek nalepen na fóliovém kabelu, na dílech se základovou deskou bez fóliového kabelu je na zadní straně panelu. Vytvořil: Marek Brázda Datum: Schválil: Vedoucí QS Vladimír Beran Datum: Schválil: TÚ Marek Brázda Datum:
