1 Premium-Haustürsystem heroal D 92 UD

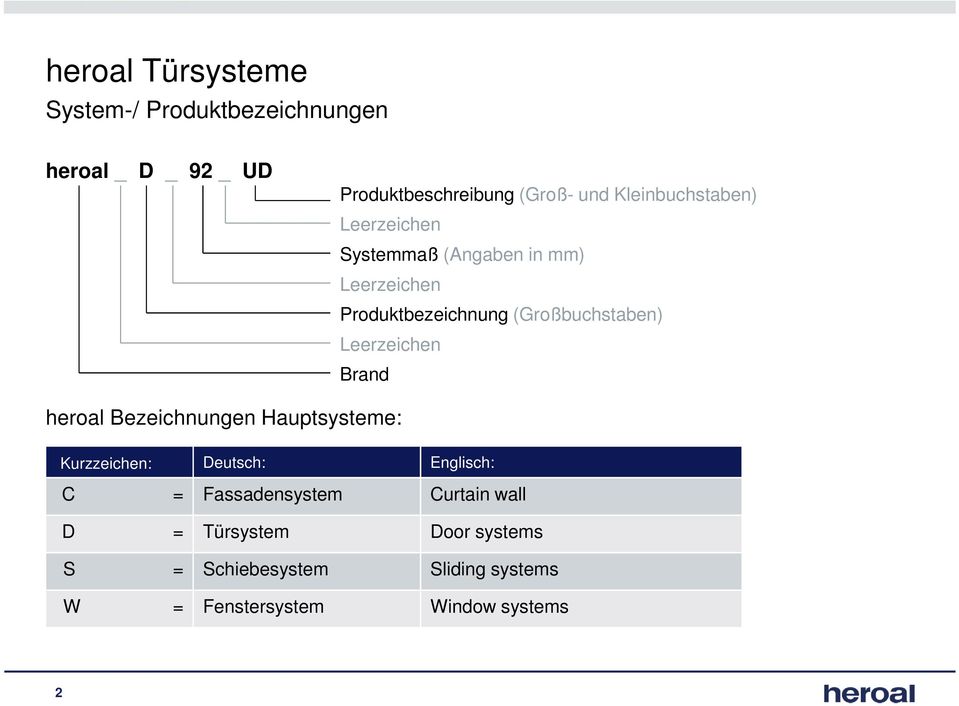

2 heroal Türsysteme System-/ Produktbezeichnungen heroal _ D _ 92 _ UD Produktbeschreibung (Groß- und Kleinbuchstaben) Leerzeichen Systemmaß (Angaben in mm) Leerzeichen Produktbezeichnung (Großbuchstaben) Leerzeichen Brand heroal Bezeichnungen Hauptsysteme: Kurzzeichen: Deutsch: Englisch: C = Fassadensystem Curtain wall D = Türsystem Door systems S = Schiebesystem Sliding systems W = Fenstersystem Window systems 2

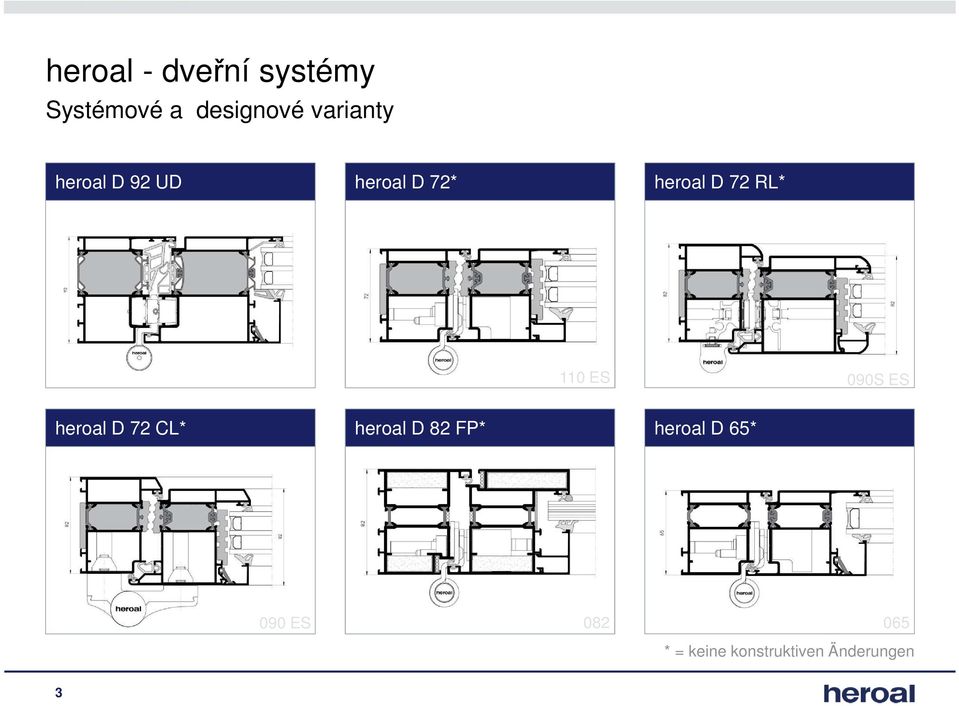

3 heroal - dveřní systémy Systémové a designové varianty heroal D 92 UD heroal D 72* heroal D 72 RL* 110 ES 090S ES heroal D 72 CL* heroal D 82 FP* heroal D 65* 090 ES * = keine konstruktiven Änderungen 3

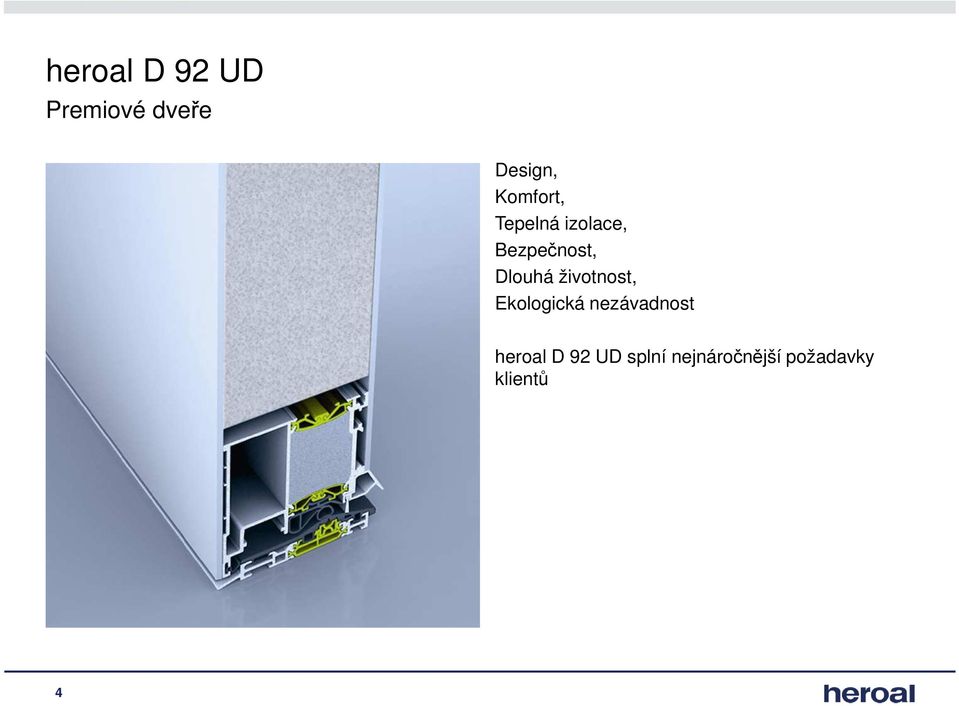

4 Premiové dveře Design, Komfort, Tepelná izolace, Bezpečnost, Dlouhá životnost, Ekologická nezávadnost heroal D 92 UD splní nejnáročnější požadavky klientů 4

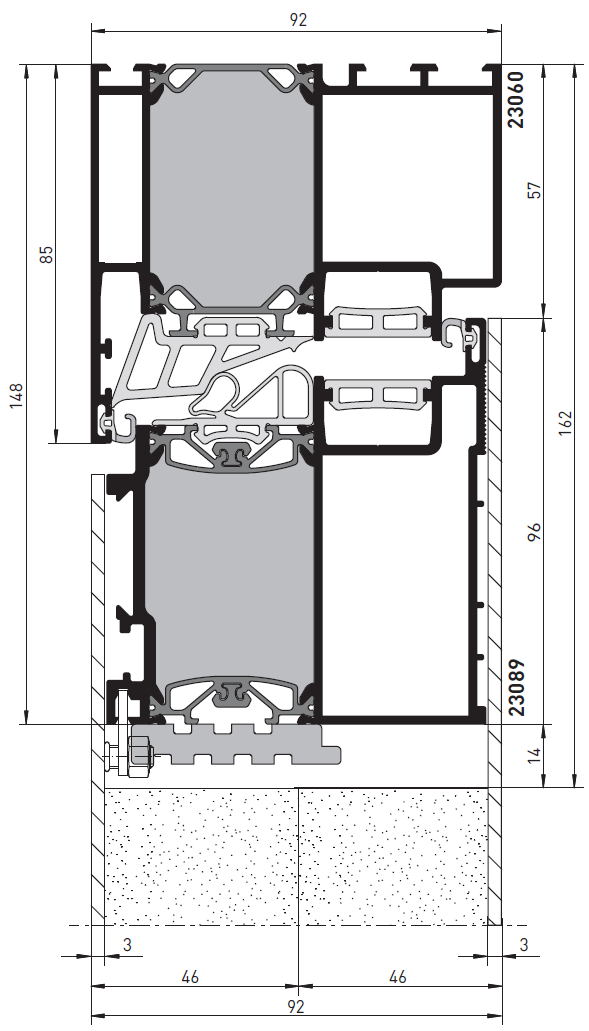

5 Typy křídel - designové varianty Vložená výplň Křídlo s venkovním překrytím Křídlo s oboustraným překrytím 5

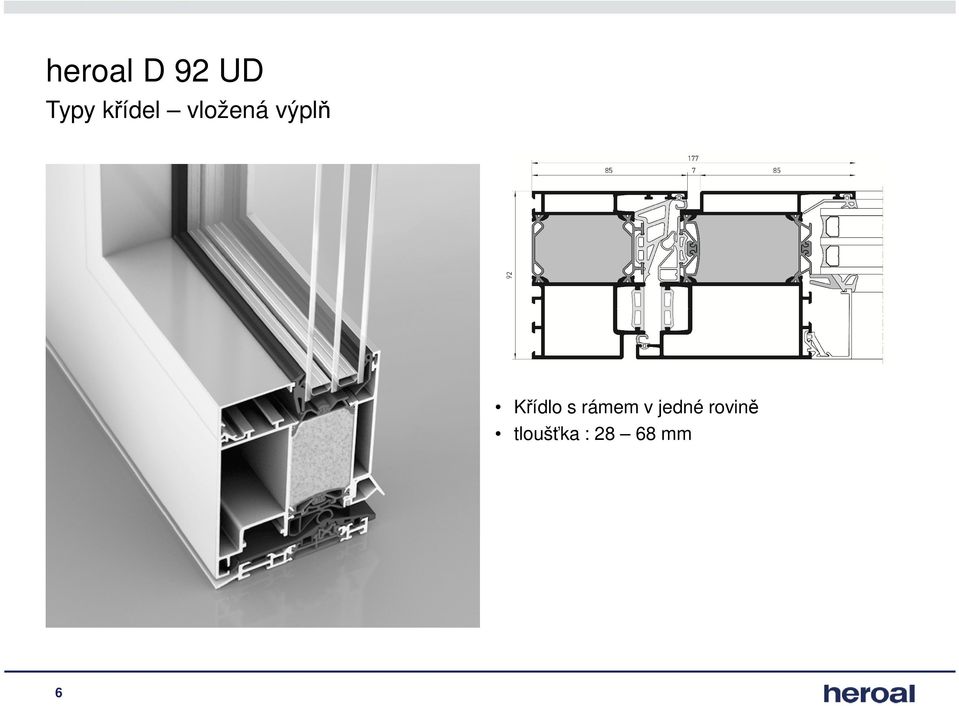

6 Typy křídel vložená výplň Křídlo s rámem v jedné rovině tloušťka : mm 6

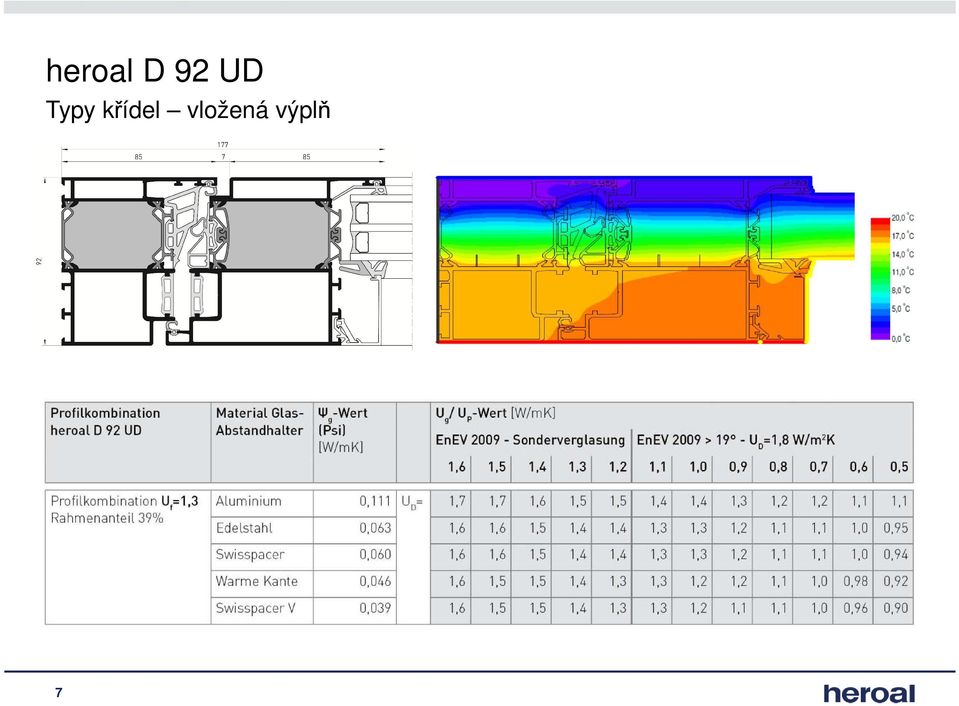

7 Typy křídel vložená výplň 7

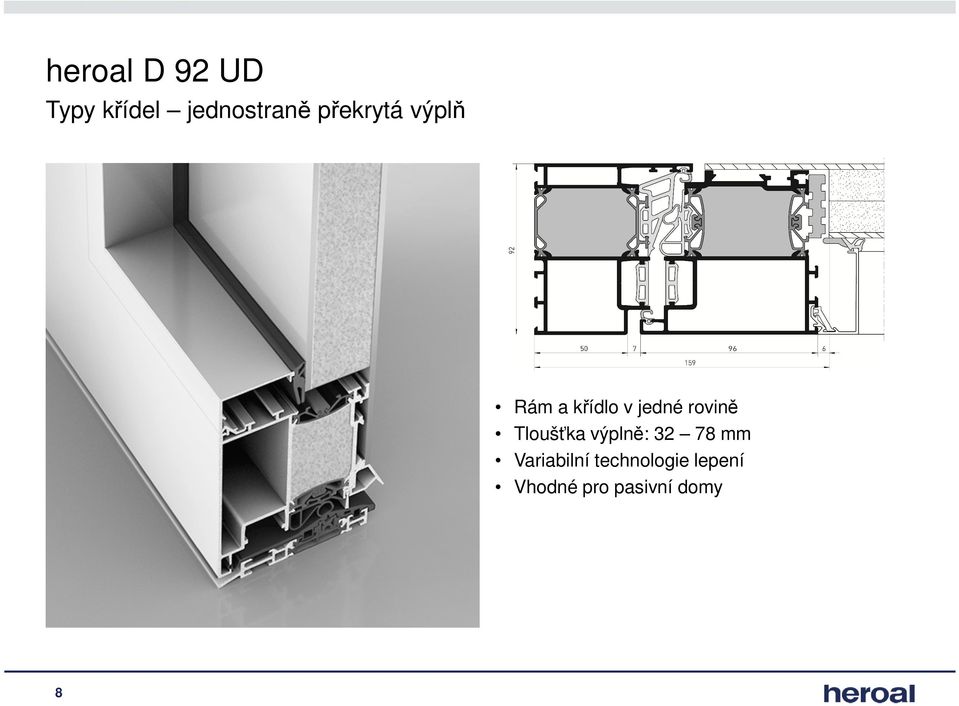

8 Typy křídel jednostraně překrytá výplň Rám a křídlo v jedné rovině Tloušťka výplně: mm Variabilní technologie lepení Vhodné pro pasivní domy 8

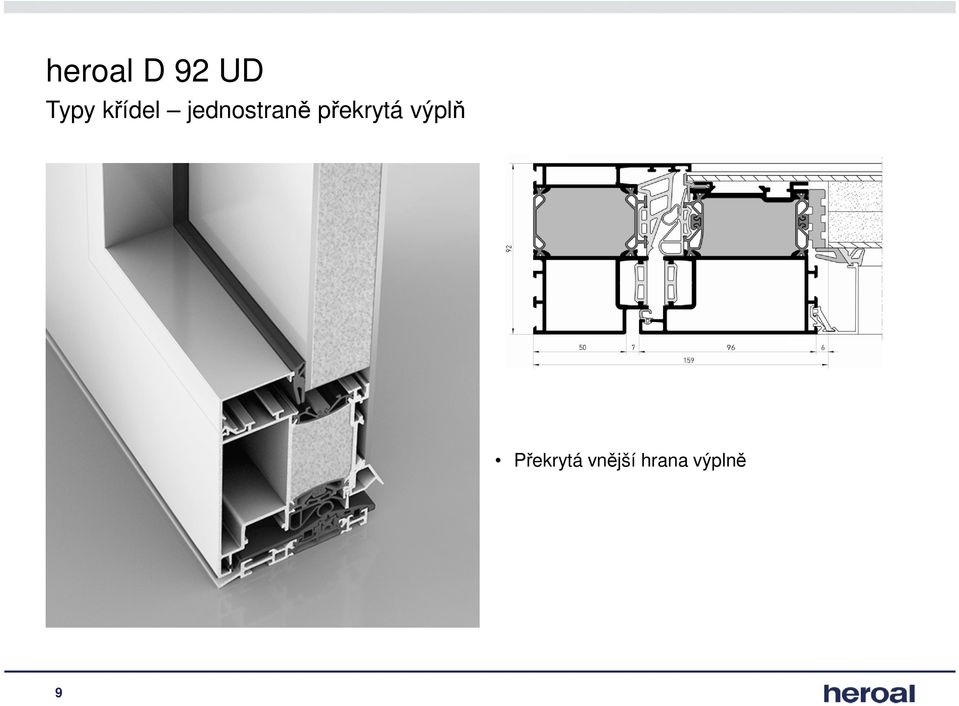

9 Typy křídel jednostraně překrytá výplň Překrytá vnější hrana výplně 9

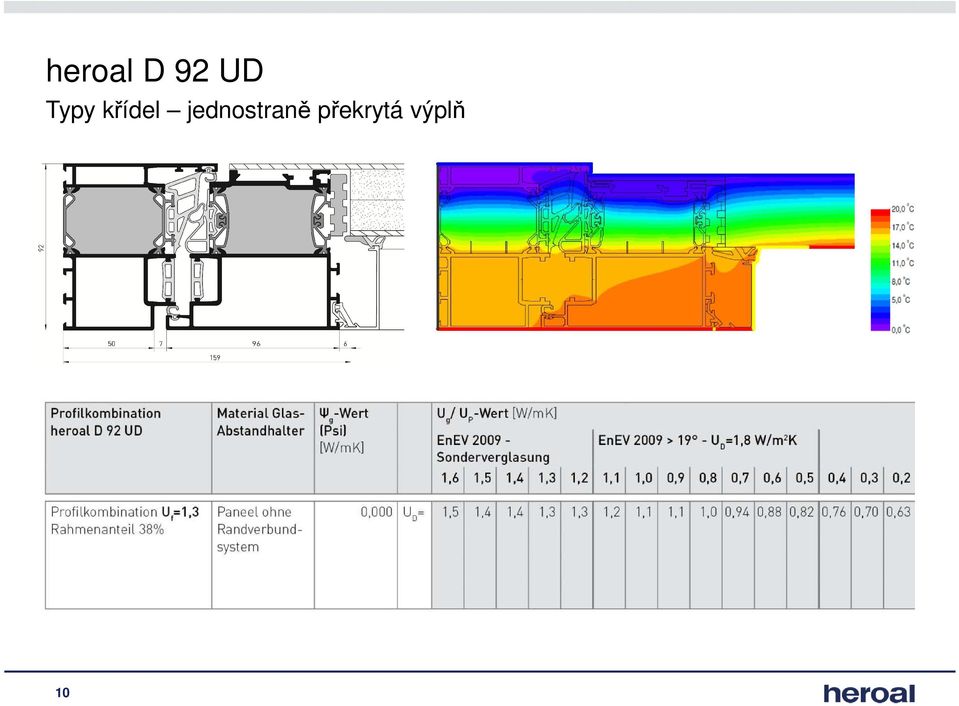

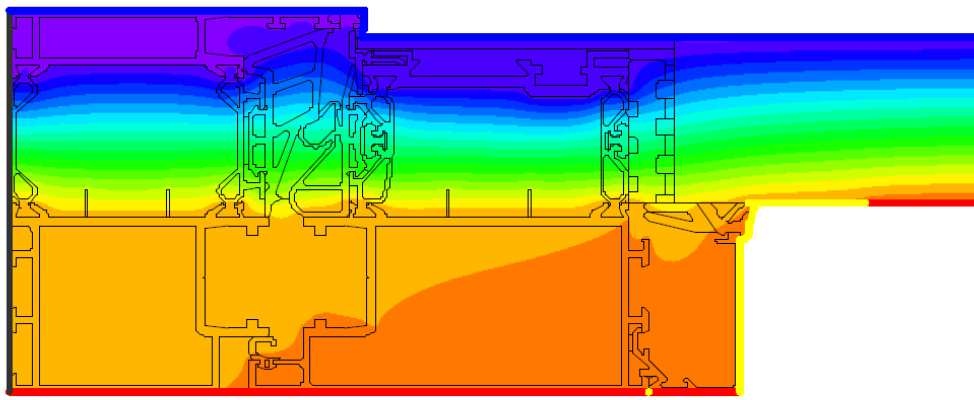

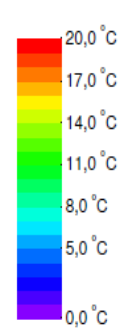

10 Typy křídel jednostraně překrytá výplň 10

11 Typy křídel oboustraně překrytá výplň Křídlo v jedné rovině s rámem Tloušťka výplně: 78 mm Vhodné pro pasivní domy 11

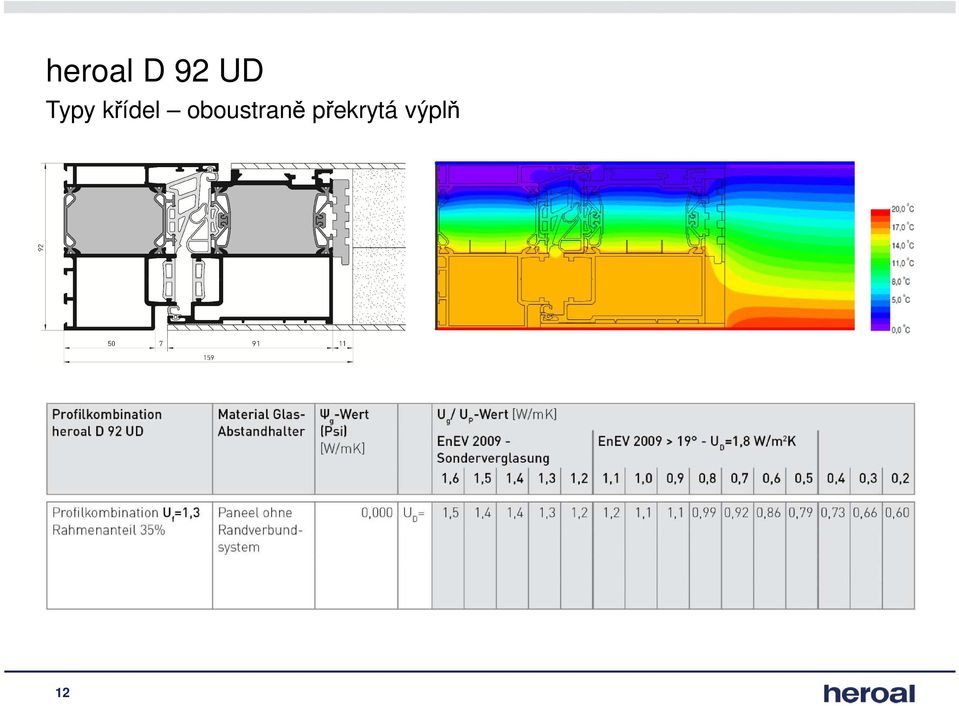

12 Typy křídel oboustraně překrytá výplň 12

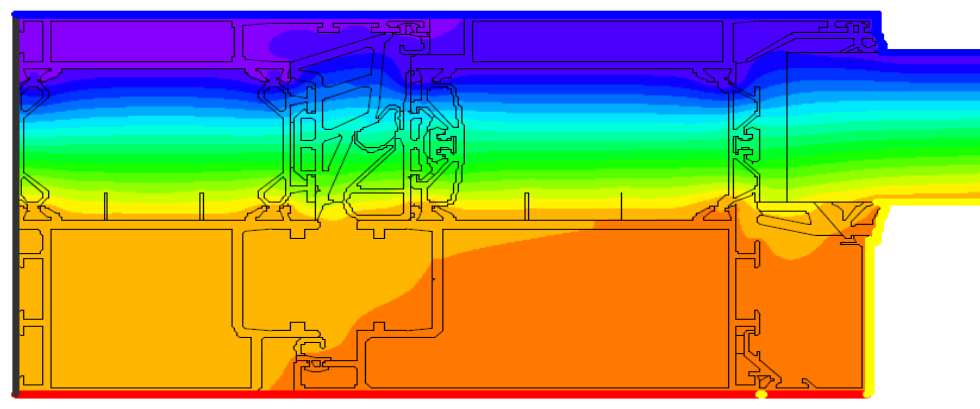

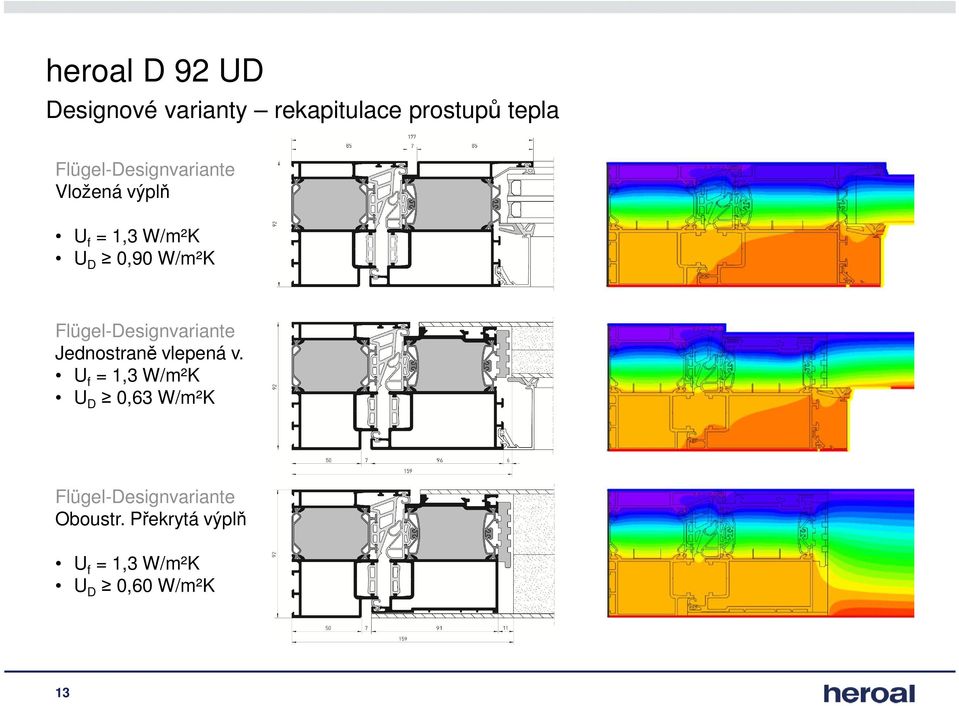

13 Designové varianty rekapitulace prostupů tepla Flügel-Designvariante Vložená výplň U f = 1,3 W/m²K U D 0,90 W/m²K Flügel-Designvariante Jednostraně vlepená v. U f = 1,3 W/m²K U D 0,63 W/m²K Flügel-Designvariante Oboustr. Překrytá výplň U f = 1,3 W/m²K U D 0,60 W/m²K 13

Flügel-Designvariante Jednostraně vlepená v.

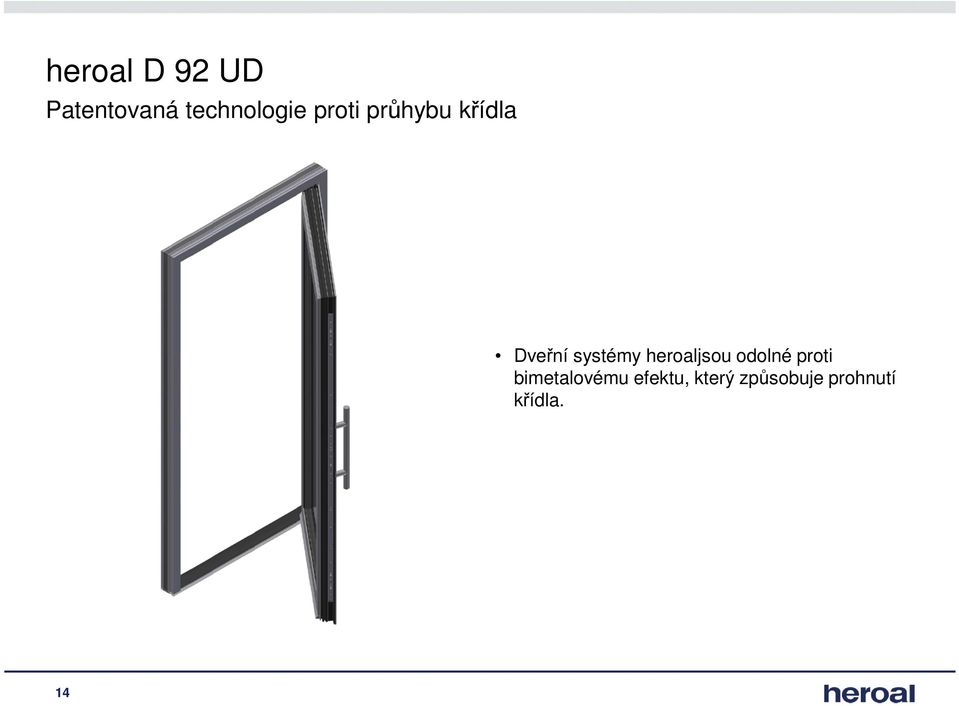

14 Patentovaná technologie proti průhybu křídla Dveřní systémy heroaljsou odolné proti bimetalovému efektu, který způsobuje prohnutí křídla. 14

15 Patentovaná technologie proti průhybu křídla krok 1 krok 2 krok 3 Nařezání profilu na míru Proříznutí můstku Zasunutí kluzné spojky Vysunutí kluzné spojky 15

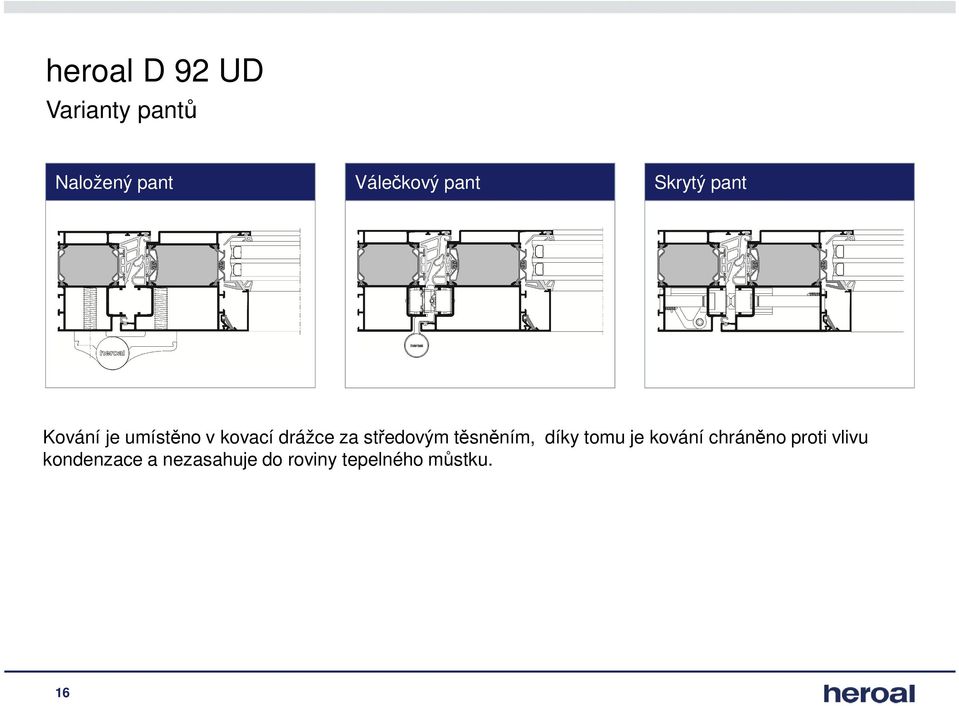

16 Varianty pantů Naložený pant Válečkový pant Skrytý pant Kování je umístěno v kovací drážce za středovým těsněním, díky tomu je kování chráněno proti vlivu kondenzace a nezasahuje do roviny tepelného můstku. 16

těsněním, díky tomu je kování chráněno proti vlivu

17 Varianty pantů naložené panty Vysoká stabilita 17

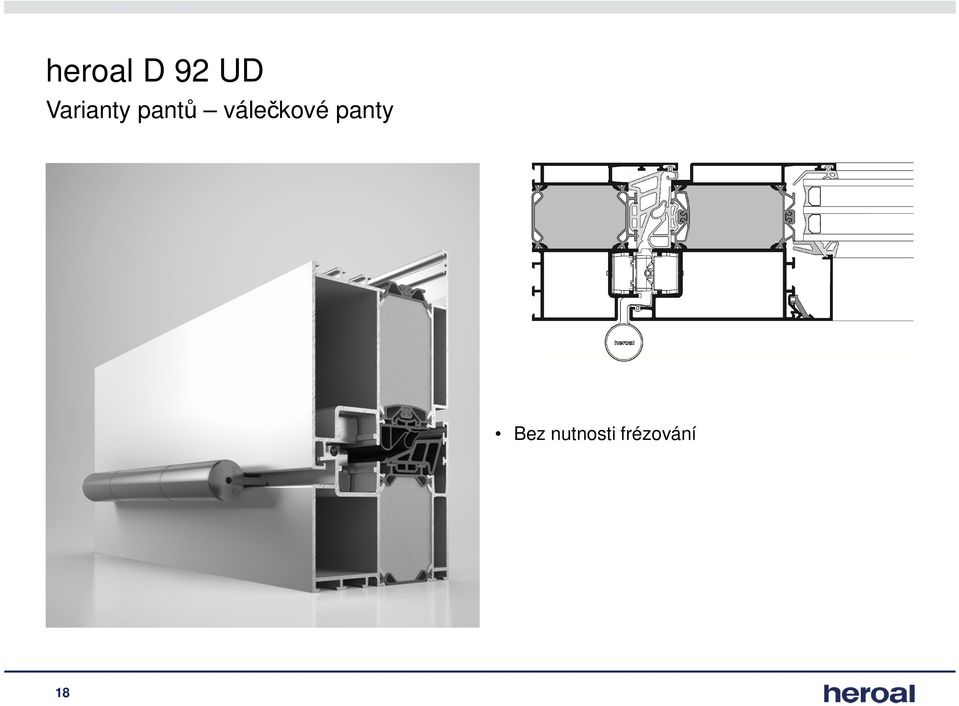

18 Varianty pantů válečkové panty Bez nutnosti frézování 18

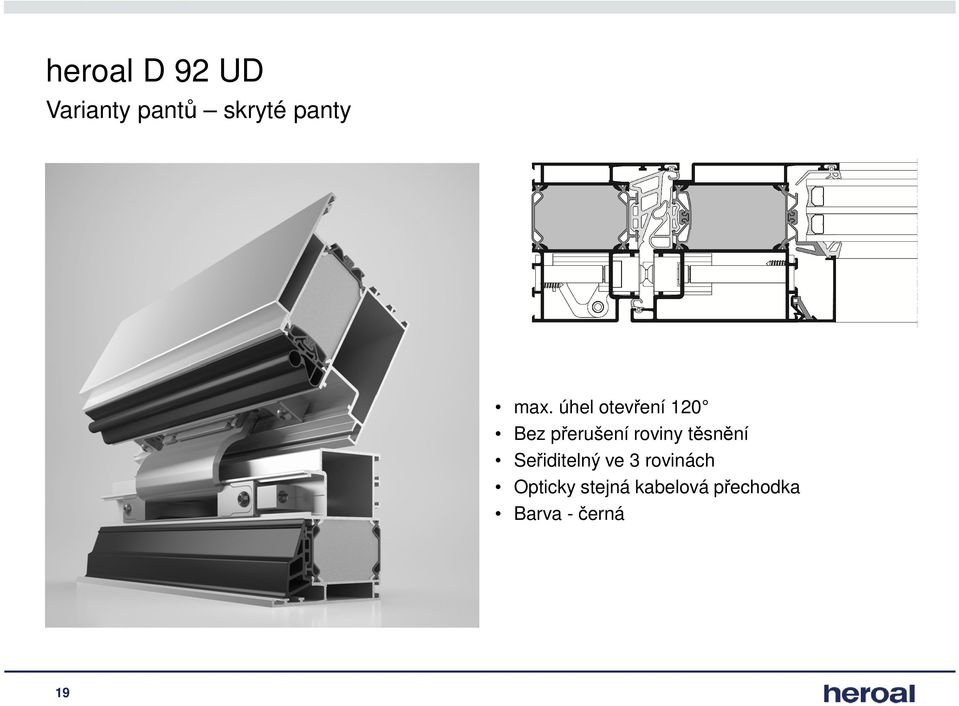

19 Varianty pantů skryté panty max. úhel otevření 120 Bez přerušení roviny těsnění Seřiditelný ve 3 rovinách Opticky stejná kabelová přechodka Barva - černá 19

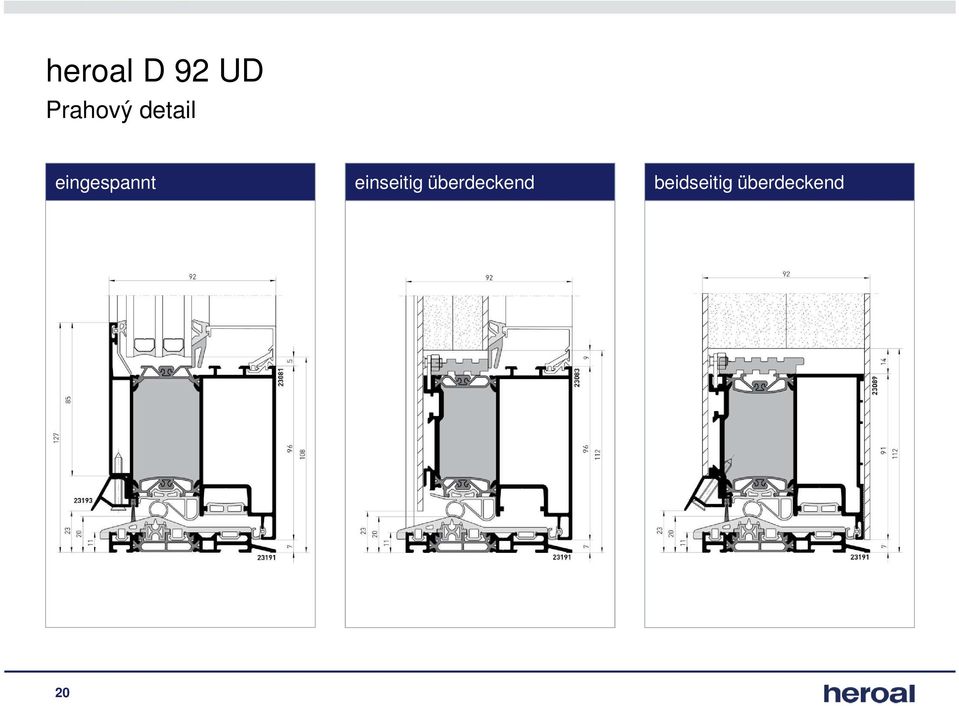

20 Prahový detail eingespannt einseitig überdeckend beidseitig überdeckend 20

21 Prahový detail křídlo dříve a nyní heroal D 72 Flügelmontage heroal D 92 UD Flügelmontage 21

22 Prahový detail rámy dříve a nyní heroal D 72 Rahmen-/Schwellenmontage heroal D 92 UD Rahmen-/Schwellenmontage 22

23 Prahový detail možnost seřízení Průběžný práh Spojení prahu do rámu pomocí technologie T spojovníků heroal zajišťuje vysokou stabilitu rámu při transportu a montáži Možnost nastavená prahu: 23

24 Prahový detail podkladové profily Profil pro nasazení dveří na vyzdívku, ocelovou, nebo dřevěnou výztuhu, s drážkou pro difuzní izolaci Možnost nasazení rozšiřovacích profilů (40 mm /100 mm) 24

Sytémové vlastnosti Koeficient prostupu tepla [U f in W/m²K] / 1,3 Průvzdušnost 4 Voděodolnost Odolnost proti větru 9A C5 Třída hlukové izolace 1 3

25 Sytémové vlastnosti Koeficient prostupu tepla [U f in W/m²K] / 1,3 Průvzdušnost 4 Voděodolnost Odolnost proti větru 9A C5 Třída hlukové izolace 1 3 Bezpečnostní třída RC3 Ovládací síly 2 Stoßfestikgeit Mechanická pevnost 3 Tragfähigkeit von Sicherheitseinrichtungen Dlouhodobé zatížení 6 Differenzklimaprüfung 25

26 Shrnutí vlastností systému Designové varianty Vložená výplň Füllungen einseitig überdeckend Füllungen beidseitig überdeckend Beschlagsnut klemmbar 3D-Türband verdeckt liegend 3D-Rollenband klemmbar Leistungseigenschaften U f = 1,3 W/m²K max. Flügelmaß: x Einbruchhemmung: RC 2-3 Schlagregedichtigkeit: E 750 Schallschutzklassen: 1-3 Windlast: C5/B5 Fertigungstechnologie System- und Designvielfalt Reduzierung Fertigungszeiten Dichtstoffinjektion (Systemsicher.) Eckwinkel-/T-Verbindertechnologie Dichtungsrahmentechnologie Isolierstegtechn. verzugshemmend Schwelle - Bauteilreduzierung 70% heroal D 92 UD heroal D 72 heroal D 72 RL heroal D 72 CL heroal D 65 heroal D 82 FP heroal W 72 heroal W 72 heroal W 72 RL heroal W 72 CL heroal W 65 26

Děkuji za pozornost! marek.sorfa@heroal.

27 Děkuji za pozornost! Rolläden Rolltore Fenster Türen Fassaden Service
