1 CZ Pohyb díky perfektnosti Axiální ventilátory Nabídka pro vzduchotechnické aplikace Královská třída ve vzduchotechnice, regulační technice a technice pohonů

2 Společnost ZIEHL-ABEGG 2

3 Společnost ZIEHL-ABEGG Vítejte ve světě ZIEHL-ABEGG Špičková technologie společnosti ZIEHL-ABEGG Již před více než sto lety byl novátorský duch a odvaha jít vpřed hlavními hnacími silami Emila Ziehla při vývoji svého prvního externího rotačního motoru. Tímto v roce 1910 položil základní stavební kámen pro budoucí úspěch společnosti ZIEHL-ABEGG. Dodnes rodinná společnost ZIEHL-ABEGG se sídlem v Künzelsau vyvíjí, vyrábí a prodává vysoce kvalitní komponenty: ventilátory, speciální elektromotory a jejich perfektně přizpůsobená a nejmodernější řídicí technologie. Ještě dnes je průkopnický duch Emila Ziehla motivátorem pro hledání nových, lepších a revolučních řešení. Společnost ZIEHL-ABEGG sídlí v jižním Německu, ale je doma po celém světě. Tisíce našich zaměstnanců po celém světě vyvíjejí, vyrábějí a prodávají nové úsporné a ekologické produkty. Myslete do budoucnosti objevte ZIEHL-ABEGG Těšíme se na setkání s Vámi ve vzduchotechnice, regulační technice a technice pohonů. Tam, kde jsou myšlenky každodenní výzvou a kde jsou vyvinuty nejlepší technologie. Vítejte mezi nejlepšími. Vítejte v Královské třídě Nikdo nepřekoná Královskou třídu 3

4 Společnost ZIEHL-ABEGG Špičkoví odborníci na jednom místě Vzduchotechnika, regulační technika a technika pohonů Ať už se jedná o klimatizaci, sušení, chlazení nebo ventilaci, efektivní ventilátory s optimalizovanou pohonnou a řídicí technologií, ZIEHL-ABEGG si s těmito úkoly spolehlivě poradí. Individuální a komplexní požadavky našich zákazníků jsou vítané výzvy. Jen v sídle společnosti ZIEHL-ABEGG v Künzelsau se každý den více než 300 inženýrů a techniků snaží nalézt ta nejlepší možná řešení. Ve výzkumném centru InVent, jednom z nejmodernějších technologických center svého druhu, nepřetržitě pracují na nových technologiích budoucnosti. Jejich nápady jsou realizovány vysoce kvalifikovanými odborníky v nejmodernějších výrobních závodech. Výroba a všechny procesy s ní spojené podléhají přísné kontrole kvality. Všechny produkty ZIEHL-ABEGG jsou před vlastní instalací u zákazníků podrobeny důkladné výstupní kontrole. Na celosvětově největším zkušebním stanovišti pro testování hluku a vibrací jsou eliminovány všechny nechtěné vibrace a vnější hluk. Také je zajištěno přesné měření našich produktů dle ISO a DIN. Výsledkem jsou produkty a služby špičkové úrovně nesoucí označení Premium Quality a Premium Efficiency. Nejmodernější a celosvětově největší zkušební stanoviště pro testování ventilátorů v sídle společnosti v Künzelsau. Obrázek vpravo: Takto vypadá většina moderních výrobních linek pro výrobu špičkových ventilátorů s nejvyššími nároky na světě. 4

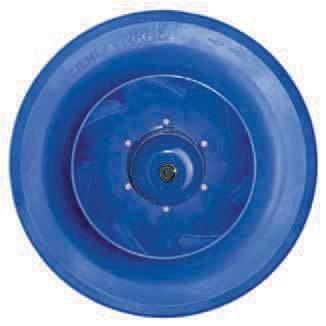

5 Společnost ZIEHL-ABEGG Maximální účinnost a minimální spotřeba ECblue s nejmodernější technologií ZAmid Radiální ventilátory. Jedinečný bionický profil FE2owlet kombinovaný s technologií ECblue. 5

6 Společnost ZIEHL-ABEGG AC ventilátory královské třídy Výkonné, robustní a výjimečné Zejména v těžkých podmínkách prokazují AC ventilátory společnosti ZIEHL-ABEGG svou kvalitu a schopnost. Kvalitní materiály, robustní konstrukce a moderní technologie ventilátorů jsou schopny odolat i těm nejtvrdším podmínkám. AC ventilátory jsou proto vhodné v mnoha průmyslových nebo zemědělských oblastech, kdekoli je nutná absolutní spolehlivost. Technologie motorů je na vysoké úrovni především díky desítce let zkušeností společnosti ZIEHL-ABEGG. Chytře zvolené komponenty, jako je frekvenční měnič Fcontrol, zaručují efektivní účinnost ventilátorů, které jsou navíc šetrnější k životnímu prostředí. Bezúdržbové a mimořádně výkonné AC ventilátory společnosti ZIEHL-ABEGG jsou bezpečnou a výhodnou investicí. Technologie motorů na střídavý proud, spolehlivý provoz. 6

7 Směrnice ErP / EVIA Expert v oblasti ventilací ErP směrnice Kjótským protokolem se Evropská unie zavázala do roku 2020 snížit emise CO 2 o nejméně 20 %. Jedním z opatření upravující požadavky na efektivní užívání energie a šetrnost k životnímu prostředí je směrnice ErP (Energy related Products Directive) - v Německu též známá jako směrnice o Ekodesignu. Směrnice ErP definuje přísnější požadavky na energetickou účinnost ventilátorů ve výkonovém rozsahu 125 W až 500 kw. Implementace směrnice ErP proběhla ve dvou etapách v roce 2013 a Další etapa je plánována na rok Směrnice ErP je na stejné úrovni jako je směrnice o nízkém napětí nebo elektromagnetické kompatibilitě. Dodržení předepsané energetické účinnosti ventilátorů je základním předpokladem pro označení CE a je tedy nutnou podmínkou pro použití v členských státech EU. Energetické štítky, které naleznete například na chladničkách, nejsou určeny pro ventilátory. Výrobci ventilátorů obvykle nemají žádný vliv na montážní podmínky ventilátorů. Seznam výrobků splňujících požadavky EU a výrobků určených pro celosvětový trh naleznete v tomto katalogu. Příslušná identifikace směrnice ErP je zahrnuta přímo v popisu ventilátorů určených pro trh EU. Sdružení EVIA (European Ventilation Industry Association) reprezentuje výrobce vzduchotechniky v komunikaci s institucemi EU a s národními svazy. EVIA je klíčovou platformou pro výrobce ventilátorů a je jejich spojením s politiky, osobami s rozhodovací pravomocí v EU a dalšími sdruženími, které využívají ventilátory ve svých produktech. EVIA podporuje používání ventilátorů s vysokou účinností a tím i plnění cílů EU pro zvýšení efektivity. Společnost ZIEHL-ABEGG hrála vedoucí úlohu při zakládání sdružení EVIA a nadále jej aktivně podporuje. Mimo to má společnosti ZIEHL-ABEGG ve vedení sdružení EVIA také své zastoupení. 7

8 Technický popis axiálních ventilátorů ZÁKLADNÍ NABÍDKA AXIÁLNÍCH VENTILÁTORŮ FE2owlet Specifikace produktu: Revoluční srpovitý profil oběžných lopatek pro ještě vyšší výkon při maximální efektivitě. Standardní velikosti (průměr oběžného kola) od 250 mm do mm Vzduchové množství do m³/h. Maximální statický tlak 418 Pa Vlastnosti a specifika: Nízké provozní náklady díky optimální účinnosti a velmi nízké emise hluku Možnost regulace otážek v rozsahu 100% výkonu Extrémní životnost a spolehlivost díky dynamickému vyvážení ve 2 rovinách Kompaktní rozměry pro jakoukoli montážní situaci Splňuje ErP 2015 Koncepce motoru: Vnější motory - EC technologie ECblue s integrovaným řadičem optimalizovaná pro ventilátor - AC technologie 8

9 Technický popis axiálních ventilátorů FE2owlet s technologií ZAplus Specifikace produktu: Výkonný axiální ventilátor se srpovitě profilovanými lopatkami doplnění o krátký difuzor z odolného kompozitu pro dosažení ještě vyšší účinnosti. Možnost závěsné instalace, nástěnné instalace nebo montáže do poturbí. Varianta pro odtah i přívod. Standardní velikosti (průměr oběžného kola) od 415 mm do 910 mm Vzduchové množství do m³/h Maximální statický tlak 420 Pa Vlastnosti a specifika: Nízké provozní náklady díky optimální účinnosti a doplnění o difuzor Možnost regulace otážek v rozsahu 100% výkonu Extrémní životnost a spolehlivost díky dynamickému vyvážení ve 2 rovinách Připravený pro montáž bez nutnosti dalšího příslušenství Splňuje ErP 2015 Koncepce motoru: - EC technologie ECblue s integrovaným řadičem optimalizovaná pro ventilátor - AC technologie 9

10 Technický popis axiálních ventilátorů FC Specifikace produktu: Profilovaná lopatka z hliníkového tlakového odlitku. Odtahová i přívodní varianta ventilátoru s možností nástěnné montáže nebo montáže do potrubí. Standardní velikosti (průměr oběžného kola) od 315 mm do 1250 mm Vzduchový výkon až m³/h Maximální statický tlak 300 Pa Vlastnosti a specifika: Možnost regulace v rozsahu 100% výkonu Vynikající poměr cena/výkon Extrémní životnost a spolehlivost díky dynamickému vyvážení ve 2 rovinách Splňuje ErP 2015 Koncepce motoru: - AC technologie 10

11 Ventilátory MAXvent owlet Královská třída ve vzduchotechnice, regulační technice a technice pohonů MAXvent owle t Účinný a tichý ventilátor díky unikátnímu tvaru lopatek inspirovaného přírodou v Zamid Z Technology 11

12 Ventilátory MAXvent owlet MAXvent owlet Středotlaké axiální ventilátory s unikátním tvarem lopatek, inspirovaným přírodou Před několika lety ZIEHL-ABEGG uvedl klíčový inovační milník v podobě tvaru lopatek ventilátoru inspirovaného přírodou. Soví křídla poskytla inspiraci pro unikátní tvar lopatek ventilátoru. Třetí generace středotlakého ventilátoru MAXvent owlet čerpá z výhod téhle prověřené inovace. Bionický tvar lopatek poskytuje snížení emise hluku až o 12 dba v porovnání s předchozím modelem Pst(PA) , 5 29 DN63V 2 pól, dlouhá skříň, měřeno se sacím hrdlem v instalaci typu A podle ISO Qv (m 3 /h) Se stejným průměrem ventilátoru je možné dosáhnout až o 25 % většího tlaku než u předchozí generace. V některých případech je dosažen stejný tlak použitím menší velikosti motoru, který má přímý dosah na investiční náklady. Díky unikátnímu, vysoce výkonnému kompozitnímu materiálu ZAmid, je dosaženo snížení hmotnosti, zvýšení odolnosti vůči korozi a výkonu až 2200 Pa statického tlaku. ZIEHL - A BEGG ekologický a ekonomický Hlavní důraz byl kladen na dosažení nejvyšší možné účinnosti umožňující dosáhnout nárůst až 25 %. U některých případů je výsledkem návratnost investice v provozních nákladech méně než 2 roky. Všechny ventilátory typu MAXvent owlet splňují kritéria nařízení ErP 2015 i s použitím IE2 motoru. Nařízení ErP bude povinné pro použití v členských státech EU. S použitím ventilátorů ZIEHL-ABEGG, které už nyní překračují budoucí požadavky, jste vždy na bezpečné straně. 11

13 Ventilátory MAXvent owlet Nový technicky vyspělý ventilátor s unikátním profilem a technologií ZAmid pro nejvyšší nároky technologie, nejširší tlakové rozsahy a nekompromisní extrémní efektivitu, flexibilitu, spolehlivost a tichost. Nejvyšší účinnosti, zlepšení účinnosti až o 25 % Modulární konstrukce, možnost požít AC i EC motor Extrémně tichý provoz značné snížení hlučnosti (až osmkrát tišší) Výrazně nižší provozní náklady Systémové řešení od jednoho výrobce Továrně nastavitelný úhel lopatek Podléhá směrnici ErP

14 Ventilátory MAXvent owlet Navrhnuté pro flexibilitu protože na spojení záleží Produktová řada MAXvent owlet byla vyvinuta za účelem poskytnutí vysoké úrovně adaptace požadované širokým rozsahem pokrytých aplikací. 6lopatková vrtule: O krok vpřed! Vhodné pro rozsah nižších tlaků Nižší spotřeba energie Nižší hmotnost Nižší hlučnost Zvýšená účinnost Potenciální snížení velikosti motoru v daném pracovním bodě Nižší cena Ps F ( P a) P1 ( W ) , 6 % snížení spotřeby energie v tom samém pracovním bodě Q V (m 3 / h) D N12 8-pól & 9 lopatek Inovace provedení čtvercové desky: Průměry 500 až 1400 mm Ultra krátký kryt se sacím hrdlem Optimalizovaný tvar difuzoru vzhledem k vrtuli Kompatibilita s Eurovent Upravené rozměry čtvercové desky Řešení pro nižší náklady Vysoce výkonná vrtule nestačí, jediná cesta pro dosažení nejvyššího výkonu je spojení do ventilátoru. D N12 t o D N14 D N 5 0 t o D N10 14

15 Ventilátory MAXvent owlet Nejvyšší úroveň přizpůsobení protože detaily vytváří rozdíl Unikátní know-how motorů Zkušenosti světového lídra výrobce motorů Široký výběr možností motorů s interním rotorem 60 Hz Nízká teplota H-class a tropické provedení vinutí Kondenzační otvory IP 56 nebo IP 65 Speciální antikorozní ochrana Nestandardní elektrické napájení Konečná úprava specifikovaná aplikací Přizpůsobené stupni ochrany požadované aplikací Nerezová ocel a žárově zinkovaná skříň Dodatečná vrstva nástřiku Volitelný barevný nástřik Vysoký stupeň protikorozní ochrany šroubů a podložek Volitelné možnosti upevnění Speciální typový štítek Vyvedená svorkovnice Ventilátory v souladu se směrnicemi ATEX 94/9 EC a 1999/9 E C Vhodné pro extrémní prostředí 15

16 Ventilátory MAXvent owlet Vysoká flexibilita na nejvyšší úrovni výkonu MAXvent owlet je vysoce flexibilní skupina axiálních ventilátorů s přesnou specifikací. Standardní funkce: 13 průměrových řad od 315 do mm, motory jsou k dispozici v 2,4,6 a 8pólové konfiguraci. Továrně nastavitelný úhel lopatek pro dosáhnutí přesného pracovního bodu. Krátká a dlouhá skříň navržená podle standardů Euroventu. Provedení se čtvercovou stěnovou deskou. Normované asynchronní motory IEC (IP 55 a účinnostní třídy IE2 a IE3). Standardní teplotní rozsah od -20 C do 50 C min./max. teploty na požádání: -40 C C Možnost poskytnout až Pa statického tlaku, objemový průtok až m 3 /h. Příslušenství Řada možností včetně sacího hrdla a ochranných mřížek pro maximální modularitu: Neváhejte nás kontaktovat v případě zájmu o ECblue motory - provedení v nerezu, do výbušného prostředí, do vysokých teplot nebo vysoké vlhkosti i specifického a korozivního prostředí. M A Xv e n t o w l e t jsou 100% otáčkově regulovatelné 16

17 MOŽNOSTI REGULACE Frekvenční měnič Pro obzvláště energeticky úspornou regulaci motorů všeho druhu se přednostně používá měnič frekvence. Společnost ZIEHL-ABEGG nabízí měniče frekvence, které jsou optimálně přizpůsobeny použití pro vzduchotechnické aplikace. Zvláštní pozornost je přitom zaměřena na jednoduchou manipulaci a na snadnou obsluhu. Fcontrol Specifikace produktu: Měnič frekvence s integrovaným sinusovým filtrem účinným na všech pólech a sinusovým výstupním napětím. Regulované zařízení lze provozovat bez stíněného kabelu motoru a bez omezení délky vedení. Vlastnosti: Díky svému integrovanému sinusovému filtru, účinnému na všech pólech, je Fcontrol jedinečný měnič frekvence. V porovnání se síťovým napájením reguluje Fcontrol motory ventilátorů bez zvýšeného zatížení vinutí a ložisek motoru. Zajišťuje tak energeticky úsporný provoz bez elektromagnetického šumu motoru. Provedení: Rozsah výkonu: - 1~Fcontrol, 4 až 10 ampér - 3~Fcontrol, 2,5 až 50 ampér Rozsah funkcí - Fcontrol Basic v konfiguraci základní regulace otáček s možností doplnění o přídavné režimy - Volitelně jako regulátor otáček se zadáním otáček prostřednictvím integrovaného 5stupňového spínače - Přednastavené univerzální provozními režimy, které lze jednoduše vybrat - Integrované přídavné vstupy a výstupy 17
