1 Požárně bezpečnostní zařízení Zařízení pro výbušné prostředí Ing. Vít Dobiáš 2016

2 Obsah školení: 1) Legislativa 2) Požární ventilátory 3) Požární klapky 4) Kouřové klapky 5) Nevýbušné ventilátory 6) Závěr

3 LEGISLATIVA

4 LEGISLATIVA Certifikace dle ČSN EN Zařízení pro usměrňování pohybu kouře a tepla ČSN EN , část 3 Technické podmínky pro ventilátory pro nucený odvod kouře a tepla ČSN EN , část 8 - Klapky pro odvod kouře Certifikace dle ČSN EN Větrání budov - Požární klapky Kodex norem ČSN XX Požární bezpečnost staveb: ČSN Požární bezpečnost staveb - nevýrobní objekty ČSN Požární bezpečnost staveb - výrobní objekty ČSN Požární bezpečnost staveb společná ustanovení Vyhláška MV č.246/2001 č.221/2014 novelizace, vyhláška o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci)

5 KONCEPCE POŽÁRNÍHO VĚTRÁNÍ BUDOV

6 KONCEPCE POŽÁRNÍHO VĚTRÁNÍ A) Větrání přirozené B) Větrání nucené

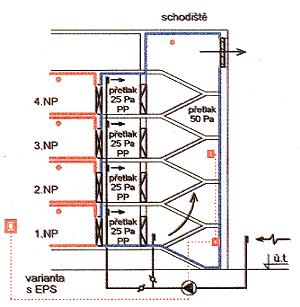

7 A) Požární větrání přirozené únikové cesty

8 A) Požární větrání přirozené odvod tepla a kouře

9 Odvod tepla a kouře - přirozeně

10 - B) Požární větrání nucené

11 B) Vlastností ventilátorů pro nucené větrání únikových cest: - Ventilátory zajišťují přívod vzduchu větrání nucené, přetlakové - Pracovní teplota ventilátoru (například do 70 C) - Napájení ze záložního zdroje - Připojovací kabely s deklarovanými vlastnostmi

12 B) VENTILÁTORY PRO ODVOD TEPLA A KOUŘE - POTRUBNÍ MONTÁŽ - STŘEŠNÍ MONTÁŽ

13 AXIÁLNÍ VENTILÁTORY - Průměr mm C/120min, 70 C trvale - Klasifikace F200, F300 a F400(120) L K

14 Axiální ventilátor s dlouhou skříní - L

15 Pohled na osazený motor

16 Krátká skříň problematická montáž do potrubí OK MÉNĚ VHODNÁ

17 AXIÁLNÍ VENTILÁTORY PRO ODVOD TEPLA A KOUŘE NUTNÁ SVORKOVNICE SVORKOVNICE JAK PŘIPOJIT??

18 Motorový štítek ventilátoru pro odvod tepla a kouře Nutné respektovat štítek na ventilátoru

19 Axiální ventilátor pro odvod tepla a kouře

20 Axiální ventilátor pro odvod tepla a kouře - svorkovnice

21 Axiální ventilátory pro odvod tepla a kouře

22 VÝKONNÉ AXIÁLNÍ VENTILÁTORY S KLAPKOVOU HLAVICÍ Klasifikace dle ČSN EN F400(120), F300, F200

23 VÝKONNÉ AXIÁLNÍ VENTILÁTORY S KLAPKOVOU HLAVICÍ

24 RADIÁLNÍ VENTILÁTORY

25 NÁSTŘEŠNÍ RADIÁLNÍ VENTILÁTORY - Podstavec z ocelového plechu - Plášť a stříška z AL plechu - Ocelové oběžné kolo, lopatky zahnuté dozadu - Vlastní ventilace motoru - Motory s termistory PTC - NE PRO OTK!!! - Jednofázové provedení i pro odvod tepla a kouře

26 NÁSTŘEŠNÍ RADIÁLNÍ VENTILÁTORY

27 Svorkovnice a štítek ventilátoru

28 VÝKONNÉ NÁSTŘEŠNÍ RADIÁLNÍ VENTILÁTORY - Ventilátory včetně typů pro odvod tepla a kouře - Dodávka včetně hlukově izolovaného pláště - Vysoký vzduchový výkon ventilátoru až m 3 /hod - Jmenovitý výkon motoru až 22kW - Možnost dvou-otáčkového provedení (Dvojí vinutí, Dahlander)

29 VENTILÁTORY AXIÁLNÍ PROUDOVÉ

30 PROUDOVÉ AXIÁLNÍ VENTILÁTORY - Průměr oběžného kola mm - Možnost dodávky plně reverzibilního oběžného kola - Jedno nebo dvou-otáčkový elektromotor

31 TYPICKÉHO UMÍSTĚNÍ AX. PROUDOVÉHO VENTILÁTORU

32 VENTILÁTORY RADIÁLNÍ PROUDOVÉ

33 - Plochá stavba skříně - Síla 50N, 75N, 100N - Svorkovnice pro připojení - Klasifikace F300, F400(120) RADIÁLNÍ PROUDOVÝ VENTILÁTOR Návrh pomocí CFD analýzy

34 TYPICKÉ UMÍSTĚNÍ RADIÁLNÍHO PROUDOVÉHO VENTILÁTORU

35 UKÁZKA POČÍTAČOVÉ SIMULACE PROUDĚNÍ V GARÁŽI

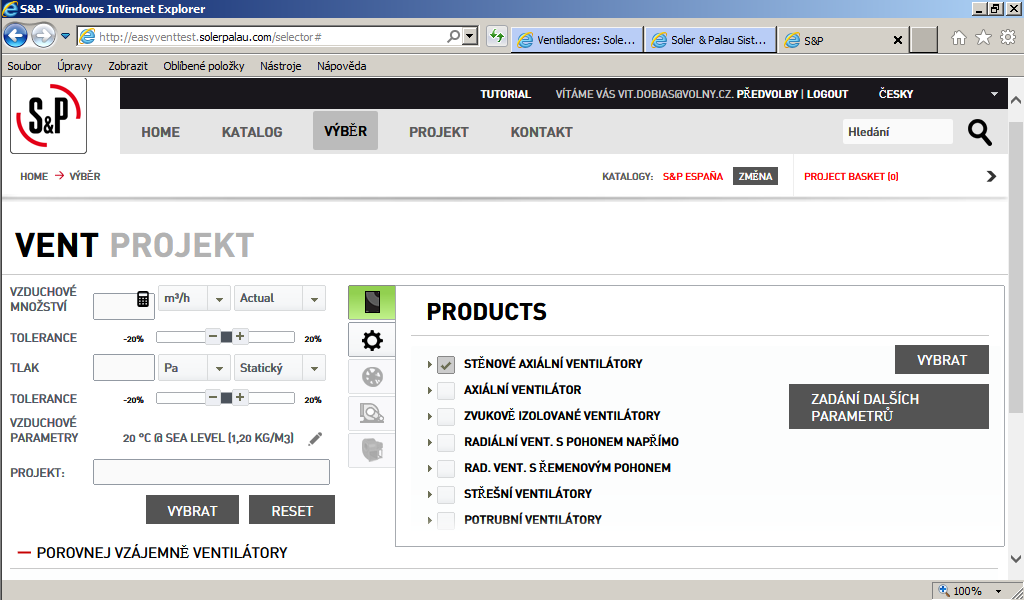

36 NÁVRH VENTILÁTORŮ POMOCÍ FIREMNÍCH PROGRAMŮ

37 NÁVRH VENTILÁTORŮ

38 TECHNICKÝ LIST VČETNĚ EL. PARAMETRŮ 19,6m/s x 3,6 = 70,56km/h!!!!

39 CHYBNĚ PROVEDENÉ INSTALACE

40

41 Koroze u radiálního ventilátoru s odolností 300 C lakovaná skříň a instalace bez ochranné stříšky

42 VENTILÁTORY PRO ODVOD TEPLA A KOUŘE A POŽÁRNÍ KLAPKY Vyhrazené požárně bezpečnostní zařízení Nutné respektovat vyhlášku MV!!!!

43 POŽÁRNÍ A KOUŘOVÉ KLAPKY

44 1. Požární klapky 2. Kouřové klapky

45 POŽÁRNÍ KLAPKY HRANATÉ - Popis - Varianty - Rozměrová řada

46 POŽÁRNÍ KLAPKY KRUHOVÉ - Popis - Varianty - Rozměrová řada

47 KOUŘOVÉ KLAPKY HRANATÉ - Popis - Varianty - Rozměrová řada

48 KOUŘOVÁ KLAPKA DO GARÁŽÍ

49 TECHNICKÉ DETAILY

50 Provedení kouřových klapek KLASIFIKACE EI 120 S MULTI

51 TECHNICKÉ DETAILY - Zapouzdřený mechanismus s tepelnou tavnou pojistkou - Koncové spínače 51

52 TECHNICKÉ DETAILY Tepelná tavná pojistka: - může být vyměněna rychle a pohodlně z venku klapky 52

53 TECHNICKÉ DETAILY - Servopohon typ BFXXX-T, BLFXXX-T Provozní poloha OTEVŘENO Havarijní poloha - ZAVŘENO - Koncové spínače signalizace polohy - Termoelektrické spouštěcí zařízení typ BAE 53

54 TECHNICKÉ DETAILY Dva revizní otvory 54

55 TECHNICKÉ DETAILY Montážní plechy - klapka nainstalována vždy ve správné poloze 55

56 Možnost montáže požárních klapek v sestavě do 2450x1650 mm: Možnost montáže požárních klapek mimo požárně dělící příčku:

57 TECHNICKÉ DETAILY KE STAŽENÍ V pdf

58 UKÁZKY CHYBNÉ MONTÁŽE

59 Chybná montáž 59

60 Chybná montáž 60

61 Chybná montáž 61

62 Chybná montáž 62

63 NEVÝBUŠNÉ VENTLÁTORY

64 CO TO ZNAMENÁ ATEX? - ATEX (Atmospheres Explosibles) označení směrnice Rady a Evropského parlamentu 94/9/ES. - Účelem směrnice je zajištění volného pohybu výrobků na území EU.

65 NÁVRH VENTILÁTORU Zadání musí obsahovat: - polohu pracovního bodu - zóna - typ a způsob ochrany motoru - bude motor regulován

66 CHYBNĚ VYBRANÝ A DODANÝ VENTILÁTOR MŮŽE ZPŮSOBIT VELKÉ ŠKODY PŘI VÝBĚRU NUTNÉ POSTUPOVAT ZODPOVĚDNĚ!!

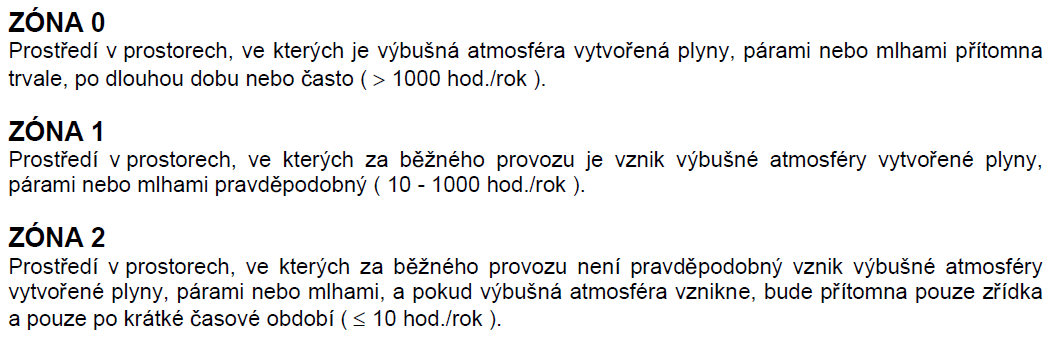

67 ZPŮSOB ZNAČENÍ ZAŘÍZENÍ PRO PROSTŘEDÍ S NEBEZPEČÍM VÝBUCHU: příklad označení: II2G Ex d IIC T4 rozbor označení: II Skupina výbušnosti (I doly, II - ostatní) 2 Kategorie 1, 2, 3 G G-gas; D-dast Ex d Druh ochrany motoru - d pevný závěr IIC T4 foto: štítek elektromotoru 400V/50Hz 75kW Ex - e zajištěné provedení Skupina výbušnosti plynů (IIA, IIB, IIC) Teplotní třída (T1-450 C T6-85 C nejtvrdší podmínky)

68

69 PRO JAKOU TEPLOTU JSOU VENTILÁTORY URČENY?

70 PODMÍNKY INSTALACE - Provoz za normálních atmosférických podmínek podle ČSN EN (teplota, tlak, obsah kyslíku) se štítkem obsahujícím technické informace podle ČSN EN a dle směrnice 94/9EC - STANDARD - Normální provozní teplota okolí motorů v základním provedení je -20 C až +40 C - SPECIÁLNÍ - Normální provozní teplota okolí motorů v speciálním provedení je -20 C až +60 C - regulace otáček frekvenčním měničem podle typu osazeného motoru, nutné řešit typ od typu NUTNÉ POSUZOVAT DLE KLASIFIKACE

71 Provedení EX svorkovnice motoru 75kW

72 ZÁVĚREM: - Většinou osazeny asynchronní motory s kotvou nakrátko - Dvojí provoz pro běžné provozní větrání využít ochranu termistory PTC - Použití frekvenčních měničů možné pro režim odvodu tepla a kouře přemostěny - Frekvenční měniče s funkcí FIRE MODE větrání únikových cest - Při spouštění motorů lze využít rozběhu hvězda-trojúhelník - Většinou osazeny motory pro trvalé zatížení (druh zatížení S1) - Využívat štítku na zařízení (ventilátoru.. ) - Teplota 400 C/120min nebo F400(120) je hodnota klasifikace pro režim odvodu tepla a kouře, trvalý chod maximálně 70 C

73 kontakt: Ing. Vít Dobiáš mobil: Děkuji za pozornost
