1 Řešení migrační prostupnosti v povodí Odry Seminář k zprůchodnění migračních překážek ve vodních tocích Praha, Ing. Miroslav Bokiš Ing. Barbora Čížová

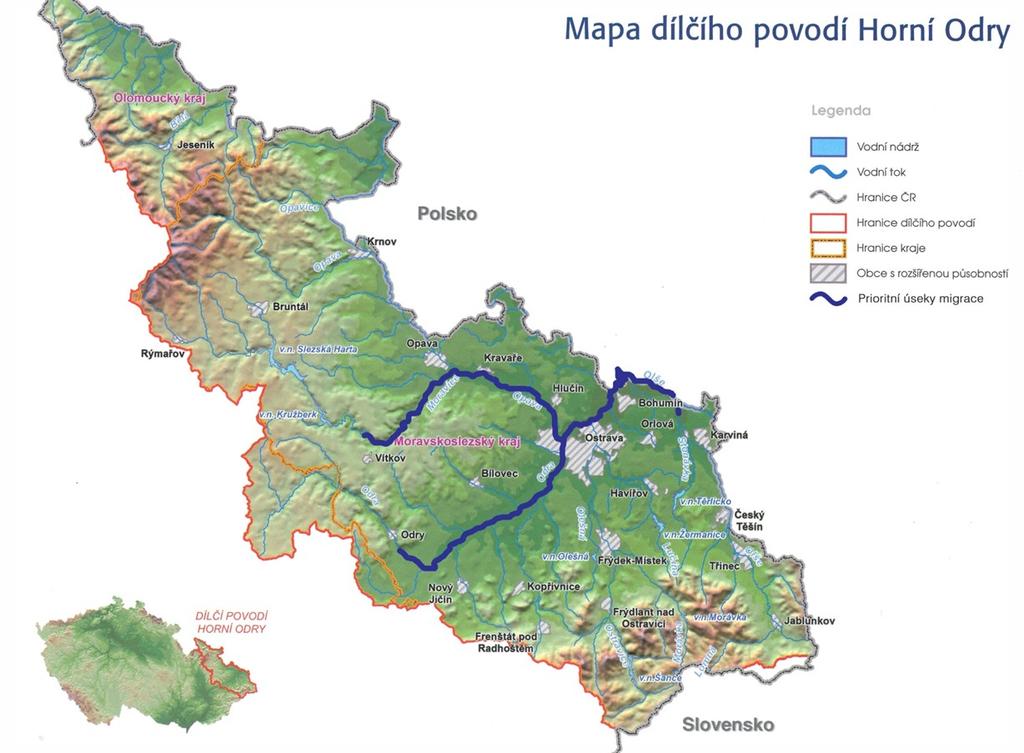

2 Řešení migrační prostupnosti v povodí Odry

3 Řešení migrační prostupnosti v povodí Odry rybí přechody - realizované Tok Lokalita jez Přívoz jez Lhotka Polanka n/o 3x Bernartice

4 Řešení migrační prostupnosti v povodí Odry rybí přechody - zahajované - připravované Tok Olše Lokalita Věřňovice Zábřeh Košatka 2x Studénka Háj ve Slezsku soukr.

5 Řešení migrační prostupnosti v povodí Odry rybí přechody - plánované Tok Moravice Moravice Moravice Moravice Moravice Moravice Lokalita Bartošovice Jeseník n/o Mankovice 2x Třebovice Děhylov soukr. Jilešovice Smolkov Lhota u O. soukr. Štítina Komárov Jaškův jez Mohrův jez Branka Hradec Weishuhnův j. Annino Údolí

6 Rekapitulace Podle Plánu dílčího povodí Horní Odry a jeho celkové koncepci je stav v odstraňování migračních překážek k roku 2016 následující: stav realizace počet rybích přechodů realizováno 6 zahájeno 1 v přípravě 5 plánováno 17 Odstraněním dalších 22 migračních překážek bude naplněn cíl zprůchodnění národních prioritních úseků vodních toků v povodí Odry pro současnou rybí obsádku. Podmínkou pro umožnění tahu i lososa obecného Odrou na území ČR je zprůchodnění migračních překážek v Polsku, které zde tvoří cca 20 plavebních stupňů na Odře.

7 Realizovaná opatření zprůchodnění migračních překážek, jez Lhotka ichtyologickou veřejností funkce nového rybího přechodu vítána a s porozuměním pozitivně přijímána cena 4,7 mil. Kč POd, 25,5 mil. Kč OPŽP dl. 185 m, sklon 1,94 %, H = 3,2 m, š. 2,5 3,5 m, hl. 0,6 m, Dh = 5 cm QRP = 1,0 m3 s-1

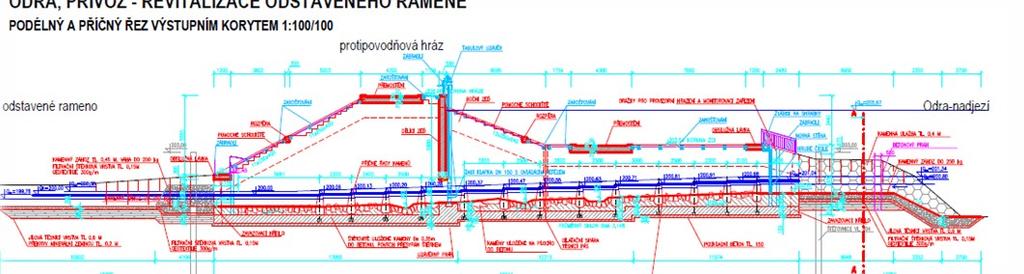

8 Realizovaná opatření zprůchodnění migračních překážek, jez Přívoz Účinnost rybího přechodu není zatím prokázána. Povodí Odry, státní podnik připravuje monitorování funkce tohoto opatření. Revitalizace odstaveného ramene cena 1,4 mil. Kč POd, 6,7 mil. Kč OPŽP dl. 571 m, max. hl. 2,5 m Rybí přechody vstup a výstup - BS cena 0,6 mil. Kč POd, 25 mil. Kč OPŽP VSTUP - dl. 85 m, sklon 4 %, H = 2,0 m, š. 3,2 m, hl. 0,7 m, Dh = 10 cm, dl. tůně 2 4 m. VÝSTUP dl. 69 m, sklon 3 %, H = 1,0 m, š. 3,2 m, hl. 0,7 m, Dh = 10 cm, dl. tůně 2 3 m. Q = 1,8 m3 s-1

9 Realizovaná opatření zprůchodnění migračních překážek, jez Přívoz

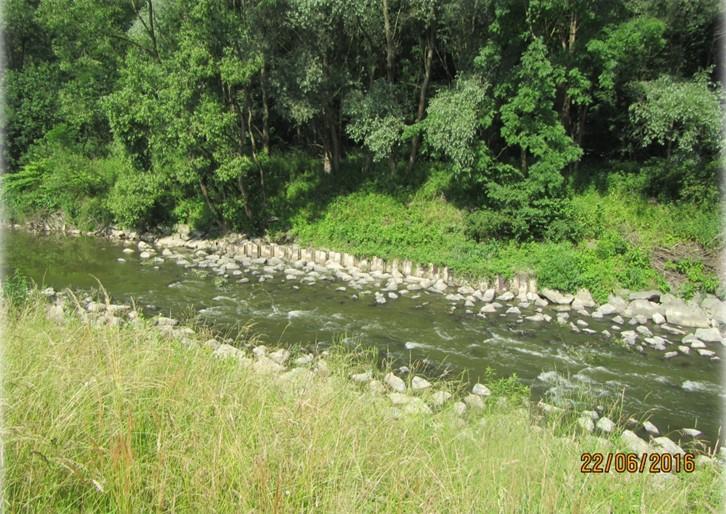

10 Realizovaná opatření zprůchodnění migračních překážek, Polanka nad Odrou Revitalizace koryta VT a zprůchodnění 3 spádových stupňů revitalizace VT 7 mil. Kč, balvanité skluzy 10,6 mil. Kč BS sklon 1:20, 1:25 a 1:50, délky 75, 55 a 37 m kamenný zához na kg miskovitý tvar

11 Podnik Povodí Odry se nevěnuje pouze tzv. národním úsekům toků, které spravuje, ale odstraňování migračních překážek i na dalších svých tocích. Příkladem je Staroměstský stupeň na Ostravici ve Frýdku Místku pod ústím Morávky. Vizualizace stavu připravované rekonstrukce objektu

12 Návrh parametrů rybího přechodu na Staroměstském stupni vychází z TNV Zprůchodňování migračních bariér rybími přechody a byl upřesňován a prověřován pomocí 3D matematického modelu proudění FLOW-3D. Průtok přechodem cca 0,5 m3 s-1 nebyl odvozen z Q355d, ale z naměřených průtoků v měsících dubnu, květnu a říjnu za posledních 20 let (Q355d se rovná 0,8 m3 s-1), šířka rybího přechodu (rampy) 3 m, sklon rampy 1:20, hloubka vody v přepážkách 0,4-0,5 m, rozdíl hladin mezi přepážkami do 0,2 m, rychlost vody v přepážkách do 1 m s-1 rychlost na vstupu 0,7 m s-1 a více rychlost na výstupu do 0,4 m s-1.

13 Bystřina Mohelnice zahrazená začátkem 60. let min. stol. v úseku přes obec Raškovice (km 0,0 2,3) 18 klasickými spádovými stupni, je dalším případem zprůchodnění toků pro migraci vodních živočichů. Dosud (2016) rekonstruovány byly dva spádové objekty. Před dokončením (11/2016) jsou další dva.

14 Plánováno k rekonstrukci v r je pět objektů, v následujících letech pak zbývajících devět. Stav spádových objektů po 55 letech provozu

15 Děkuji za pozornost! Ing. Miroslav Bokiš tel. : miroslav.bokis@pod.cz
