Vodohospodářské stavby BS001 Jezy a odběrné objekty. CZ.1.07/2.2.00/ Posílení kvality bakalářského studijního programu Stavební Inženýrství

Transkript

1 Vodohospodářské stavby BS001 Jezy a odběrné objekty CZ.1.07/2.2.00/ Posílení kvality bakalářského studijního programu Stavební Inženýrství

2 Harmonogram přednášek 1. Úvod a základní informace o předmětu, úvod do vodního hospodářství ČR 2. Vodní nádrže, přehrady a využití vodní energie 3. Jezy, odběry vody z vodních toků, vodní cesty a plavba 4. Úpravy toků jejich revitalizace a ochranné hráze 5. Základní pojmy a vztahy hydrauliky 6. Základní pojmy a vztahy hydrauliky 7. Základní pojmy a vztahy hydrauliky 8. Hydrologie, koloběh vody v přírodě, vývoj řek, hrazení bystřin 9. Rybníky a účelové nádrže, ochrana před velkými vodami 10. Závlahy, odvodnění, ochrana a organizace povodí 11. Inženýrské sítě 12. Zásobování pitnou vodou, doprava a úprava vody, balneotechnika 13. Stokování a čištění odpadních vod

3 Vodohospodářské účely vzdouvacích staveb - jezů Vodárenské, průmyslové, zemědělské, požární odběry Splavnění vodních toků zajištění plavební hloubky Vyrovnání spádových poměrů Regulují úroveň hladiny podzemní vody v říčním údolí Vytvářejí vodní plochu pro rekreační účely

4 Vliv jezu na vodní tok řešení sklonových poměrů

5 Přechod z jezového profilu do profilu koryta

6 Úprava toku zajišťující přivedení vody k jezu - ohrázování

7 Dva hlavní typy jezů - Pevné Pravý břeh Dolní zdrž Koruna jezu Vtok elektrárna Horní zdrž Levý břeh

8 Dva hlavní typy jezů - Pohyblivé Horní zdrž Vývarová zeď Klapka Pilíř Vývar Dolní zdrž

9 Pevné jezy - Tvary přelivných ploch

10 a-dočasný pilotový jez b-jez se štětovou stěnou c-srubový jez d-stroměstský jez e-štítkovský jez h-jez v Tišnově Pevné jezy - dřevěné

11 Pevné jezy Staroměstský v Praze

12 Pevné jezy Štítkovský v Praze Plavební komora Vorová propusť

13 Pevné jezy zděné a betonové a-jez na Labi b-helmovský jez Praha c-jez v Oslavanech

14 Štěrková propust Pevné jezy Helmovský v Praze

15 Pevné jezy - pevný betonový jez

16 Pevné jezy Halenkovský na Bečvě

17 Pohyblivé jezy základní typy 1-Klapkový jez 2-Stavidlový jez 3-Segmentový jez 4-Válcový jez 5-Poklopový jez 6-Vakový jez

18 Pohyblivé jezy klapkový

19 Pohyblivé jezy stavidlový

20 Pohyblivé jezy segmentový s klapkou

21 Pohyblivé jezy válcový

22 Pohyblivé jezy vakový

23 Odběry vody na malých tocích a-šachtový, b-jezový z vývaru, c-dnový z bystřiny, d-jezový korunou jezu

24 Jezový odběr v přímé trati toku

25 Jezový odběr v přímé trati toku

26 Rybí přechody Beroun Rybí přechod Klapkový jez MVE Vábící proud

27 Rybí přechody

28 Rybí přechody

29 Rybí přechody

30 Rybí přechod v dřevěném jezu - Vydra

31 Rybí přechod Břeclav

32 Ethohydraulik - laboratoře

33 Vodohospodářské stavby BS001 Vodní cesty a plavba CZ.1.07/2.2.00/ Posílení kvality bakalářského studijního programu Stavební Inženýrství

34 Klasifikace vodních cest Evropské cesty jsou rozděleny do 6 tříd I až VI Evropské vodní cesty mezinárodního významu jsou minimálně třída IV. V Evropě nejběžnější třída IV typový člun Evropa II délka 76.5 m, šířka 11.4 m, ponor 2.5 m, nosnost 1660 t.

35 Parametry dvoulodní vodní cesty

36 Parametry vodní cesty Nejmenší hloubka plavební dráhy, která by měla být zaručena v průběhu celého roku h = t + Δt t ponor typové lodi, pro lokální vodní cesty 1,6 2,5 m, pro mezinárodní vodní cesty 2,5 4,5m Δt bezpečnostní vzdálenost mezi dnem lodě a dnem plavební dráhy min 0,3 m, doporučuje se však 0,5 m Šířka plavební dráhy - pro obousměrnou plavbu B = 2b + 3*Δb nebo B = 3b - pro jednosměrnou plavbu B = (1,5 až 2)* b b největší šířka typové lodi, nebo lodní sestavy Δb bezpečnostní vzdálenost mezi loďmi a mezi okrajem lodě a svahem břehu v úrovni dna lodě, min 5 m Minimální šířka plavební dráhy na splavné řece regionálního významu je 20 m, na průplavu 16,0 m. Na vodní cestě mezinárodního významu (podle její třídy) je min. šířka plavební dráhy od 40,0 m až do 180,0 m a na průplavu od 32,0 až do 135,0 m. Poloměr oblouků Rmin = 10*Lč, Rmax = 3000 m Rychlost proudu v = (1,5 2,0) m/s

37 Objekty na vodních cestách lodní zdvihadlo - Slapy

38 Objekty na vodních cestách lodní zdvihadlo - Orlík

39 Objekty na vodních cestách lodní zdvihadlo - Skotsko

40 Objekty na vodních cestách přístavy a překladiště

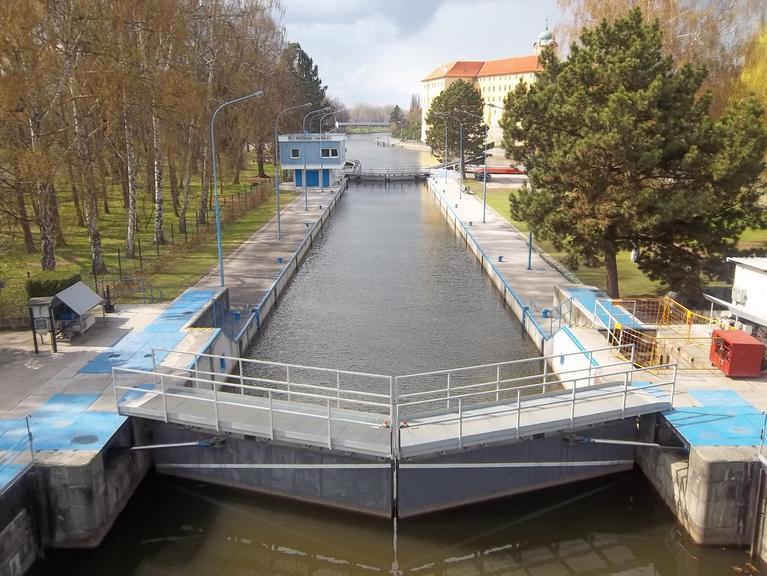

41 Objekty na vodních cestách plavební komora

42 Plavební komora - jednoduchá Horní rejda MVE Jez Propust Dalby Horní vrata Plavební komora Dolní vrata Dalby Dolní rejda

43 Plavební komora - zdvojená Dalby Horní rejda Horní vrata Plavební komora Dolní vrata Dolní rejda

44 Plavební kanál Main-Donau

45 Plavební kanál Main-Donau

46 Plavební kanál Main-Donau

47 Vrata plavebních komor

48 Vrata plavebních komor

49 Vrata plavebních komor

50 Vrata plavebních komor

51 Vrata plavebních komor

52 Dolní vrata PK v Gabčíkově

53 PK v Gabčíkově 254 x 33 m

54 K na Baťově kanálu vzpěrná vrata
