ROCKFON MediCare Block

Transkript

1 ROCKFON MediCare Block

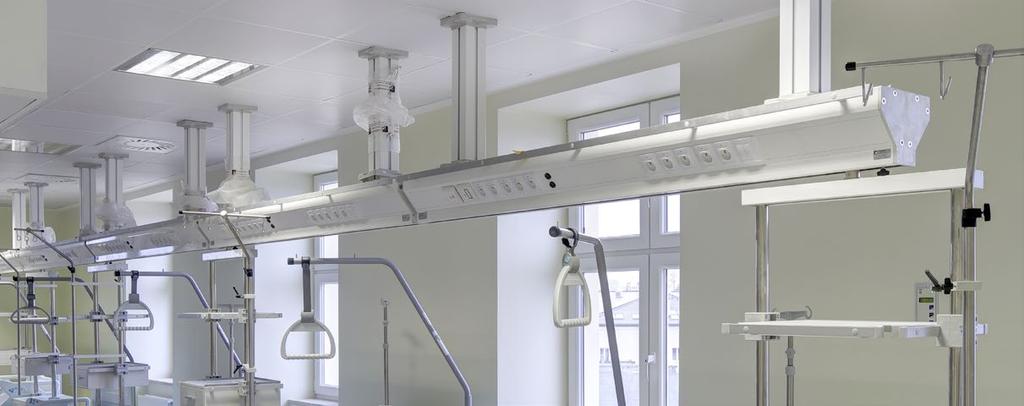

2 ROCKFON MediCare Block Byl vyvinut pro použití ve vysoce rizikových oblastech, jako jsou operační sály, ošetřovny první pomoci, umývárny a jednotky intenzivní péče Bakteriologická třída B1 a klasifikace čistých prostor ISO Třída 2 Velmi dobré možnosti čištění, klasifikace chemické odolnosti Výborně POPIS PRODUKTU Panel z minerální vlny zapouzdřený do vzduchotěsné a vodotěsné inertní fólie Utěsněné okraje SORTIMENT Hrana Modulové rozměry (mm) Hmotnost (Kg/m 2 ) MKV / MKV-D (mm) A ,0 50 / ,0 50 / 100 MKV = Minimální konstrukční výška MKV-D = Minimální konstrukční výška umožňující demontáž kazety. Doporučená montážní systém ROCKFON System T24 A/E ECR VLASTNOSTI Čištění Vysavačem Vlhkým hadříkem Čistírna pára (denně) Chemická odolnost: Zkoušky prováděné v souladu s normou ISO ( Stanovení odolnosti proti kapalinám - Část 1: Ponoření do kapaliny jiné než voda ), a klasifikace v souladu s VDI 2083 část 17. Výsledky jsou klasifikovány jako vynikající s následujícím Čistící a dezinfekční prostředky: Formalín (37%) Amoniak (25%) Hydrogen peroide (30%) Sulphuric acid (5%) Phosphoric acid (30%) Peracetic acid (15%) Hydrochloric acid (5%) Isopropanol (100%) Sodium hydroide (5%) Sodium hypochlorite (15%) Hygiena Bakteriologická třída B1 překračující požadavky Zóny 4 (NF S ): - Methicillin-resistant staphylococcus aureus (MRSA) - Candida albicans - Aspergillus niger Povrchová odolnost Vysokou účinností inertní folie ROCKFON MediCare Block poskytuje zvýšenou pevnost a odolnost vůči vlhkosti.fólie obsahuje DMAc (CAS ) v koncentraci 0.1W% a <1 w%. Neeistuje žádné záměrné uvolňování za normálních a předvídatelných podmínek při použití. Čisté prostory Třída ISO 2 Tlak vzduchu Podhledy MediCare Block lze použít v místnostech, kde se z důvodu prevence šíření infekcí požaduje možnost regulace tlaku vzduchu. MediCare Block s vysoce účinnou, neprodyšnou membránou na zadní straně kazety, utěsněnými hranami a svorkami (8 svorek na kazetu mm), zajišťuje vysokou míru neprodyšnosti a umožňuje udržovat tlak vzduchu na stanovené úrovni. Podhled MediCare Air byl testován pod tlakem od 5 do 40 Pa. Dosažená hodnota vzduchové propustnosti činila méně než 0,5 m3/h/m2/pa. Pro více informací, prosím, kontaktujte ROCKFON.

3 ZDRAVOT- NICTVÍ VLASTNOSTI Zvuková pohltivost α w : 0,85 (Třída B) Tloušťka (mm) / Závěs (mm) 1,0 0,9 0,8 0,7 0,6 α p 0,5 0,4 0,3 0,2 0,1 0, Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz α w NRC 25 / 200 0,55 0,65 0,80 1,00 1,00 0,75 0,85 B 0,85 Třída zvukové pohltivosti ISO Reakce na oheň B-s1,d0 Odraz světla 74% Odolnost proti vlhkosti a rozměrová stabilita Do 100% RH Klima interiéru Vybrane vyrobky ROCKFON byly označeny ekologickymi značkami

4 Těsnicí páska pro y - ROCKFON MediCare Air & ROCKFON MediCare Block Pro utěsnění ů dodává společnost ROCKFON lepicí pásku z hliníkové fólie. Má dobrou přilnavost na stropní desku a eliminuje emise vláken a prachu, což je velmi důležitá vlastnost pro prostředí zdravotní péče, kde je nutné emise vláken vyloučit. Nabízí rychlé a snadné použití. Těsnicí páska je vzduchotěsná, odolná proti oděru a vlhkosti. Dodává se v rolích o šířce 75 mm a délce 50 m. 1. Proveďte požadovaný ořez 2. Změřte délku hrany a připočítejte 10 mm, sloupněte z pásky podkladovou vrstvu 3. Přiložte pásku k hraně tak, aby byl na začátku ponechán přesah 5 mm 4. Přitlačte pásku k hraně 5. Otočte podhledovou kazetu zadní stranou nahoru 6. Sloupněte podkladovou vrstvu pásky 7. Přehněte okraj a přitlačte pásku k povrchu kazety 8. Proveďte založení pásky v rohu 9. Otočte podhledovou kazetu zpět přední stranou nahoru a dokončete na čelní straně

5 Klipy V případě některých specifických aplikací, například pro účely mechanického čištění / dezinfekce podhledových kazet nebo při použití v přetlakových prostorách s požadavkem na zajištění vzduchotěsnosti, může být nutné přichytit kazety systému MediCare k nosné konstrukci. ROCKFON doporučuje umístit klipy 150 mm od rohů. Další klipy se umístí rovnoměrně mezi ně: 8 klipů pro panely o rozměru mm a 12 klipů pro panely o rozměru mm. Vzduchotěsnost MediCare Air a MediCare Block byla zdokumentována. ROCKFON doporučuje použít klipy MediCare. K dispozici jsou dva druhy klipů: 1. Plastové klipy MediCare 2. Klipy MediCare z ušlechtilé oceli Plastové klipy MediCare lze použít pro stropní kazety o tloušťce mm na konstrukci o výšce 32 mm nebo 38 mm. Ručně je lze upravit tak, aby fungovaly jako samostatné klipy. Klipy MediCare z ušlechtilé oceli jsou k dispozici jako jednoduché či dvojité. Lze je použít pro stropní kazety o tloušťce 25 mm na konstrukci o výšce 32 mm nebo 38 mm. Při použití klipů z ušlechtilé oceli na nosné konstrukci o výšce 32 mm, je třeba dbát na důkladné zatlačení klipů. ROCKFON doporučuje použít při instalaci po obvodu ových dílů silikonový těsnící tmel. svítidlo svítidlo Jednoduchý klip z ušlechtilé oceli (používá se v místě mezi kazetou a svítidlem) Dvojitý klip z ušlechtilé oceli nebo plastový klip (používá se v místě mezi kazetami)

6 Vzduchotěsný revizní otvor ROCKFON vyvinul vzduchotěsný revizní otvor, do kterého je stropní kazeta ROCKFON (MediCare Plus / MediCare Air) vlepena pro zajištění jednotného vzhledu a co nejlepší akustiky. Tento revizní otvor je vyroben z pozinkované oceli s bílým práškovým ochranným nátěrem. Je vybaven dvěma zámky a je vhodný především pro vkládané stropy s viditelnou nosnou konstrukcí. Dodává se v rozměru mm. Vzduchotěsnost mezi rámem otvoru a dvířky je zajištěna polyesterovým těsněním. Rám otvoru se vkládá za T profily nosné konstrukce. Ačkoliv je poměrně lehký (5,25 kg se stropními podhledy), pro zlepšení stability doporučujeme použít přídavné závěsy. Ohledně dalších informací se obraťte na společnost Rockfon. V případě poškození je možné po demontáži zámků stropní panel snadno nahradit novým panelem. Vzduchotěsnost tohoto vzduchotěsného revizního otvoru v kombinaci s prvkem MediCare Air je patřičně zdokumentována. Pro zlepšení vzduchotěsnosti celého systému stropu / otvoru doporučujeme použít pásku z neoprenové pěny na konstrukci nebo konstrukci s předem aplikovaným těsněním. Na vyžádání je k dispozici souhrn výsledků zkoušek. Ohledně dalších informací se obraťte na společnost Rockfon. Jednotný povrch stropu a snadné otevírání. Snadný přístup k technickému zařízení budovy.

7

8 Pochopení vlastností produktů ROCKFON Níže vysvětlení všech představených ikon a certifikátu pro náš kompletní sortiment výrobků ROCKFON z kamenné vlny. Konkrétní informace o provádění jednotlivých výrobku naleznete v produktových listech. Zvuková pohltivost Zvuková pohltivost se měří dle normy ISO 354. Údaje o zvukové pohltivosti αp, αw a třída pohltivosti se vypočítávají v souladu s normou ISO Zvukově izolační vlastnosti kazet a přepážek se měří pomocí ekvivalentní zvukové absorpční plochy A eq vyjádřené v m²/položku. Zvuková izolace mezi místnostmi Zvuková izolace mezi místnostmi D n,f,w (C;C tr ) se měří dle normy ISO Izolace přímého zvuku Činitel neprůzvučnosti R w (C;C tr ) se měří dle normy ISO Reakce na oheň Reakce na oheň se klasifikuje dle normy EN Požární odolnost Jádro z kamenné vlny produktů ROCKFON je nehořlavé s bodem tání vyšším než 1000 C a nabízí požární ochranu. Některé stropy ROCKFON byly testovány a klasifikovány v souladu s evropskou normou EN a/nebo národními normami. Odraz světla Odraz světla se vyjadřuje v % a měří se dle normy ISO Odolnost vůči vlhkosti a průhybu Stropní kazety ROCKFON jsou rozměrově stálé i při relativní vlhkosti až 100 % a lze je instalovat za všech teplot od 0 C do 40 C. Lze je instalovat ve velmi rané fázi stavby (v době, kdy okna nejsou zcela utěsněna). Jejich nízká hmotnost a stabilní nehydroskopický charakter minimalizují koncovou hmotnost celého nainstalovaného stropu. Stropní kazety ROCKFON jsou klasifikovány nejčastěji jako Třída 1/C/0N dle normy EN Některé velikosti modulů (šířka přes 700 mm) patří do třídy 2/C/0N. Povrchová odolnost Povrch některých produktů ROCKFON má speciální úpravu pro zvýšení trvanlivosti a odolnosti vůči špíně. Čištění Vysavačem: Povrch lze vysát vysavačem s násadou s měkkým kartáčem. Vlhkým hadříkem: Povrch lze čistit pomocí vlhkého hadříku nebo houbičky s mírně zásaditým čisticím prostředkem (ph od 7 do 9) bez obsahu alkoholu, amoniaku nebo chlóru. Může tím dojít ke zvýšení lesku povrchu, takže doporučujeme celý povrch vyčistit rovnoměrně. Hygiena Kamenná vlna neobsahuje žádné organické látky, proto nepředstavuje potravu pro následující mikroorganismy testované v souladu s normami JIS Z 2801:2000 a ASTM C : Escherichia coli Staphylococcus aureus Methicillin-resistant staphylococcus aureus (MRSA) Stachybotrys chartarum Penicillium brevicumpactum Alternaria tenuissima Aspergillus niger Sporobolomyces roseum Rhodotorula rubra Čisté prostory Klasifikace čistých prostor se měří dle normy ISO Tepelná izolace Tepelná vodivost produktů s tloušťkou 30 mm se měří dle normy EN a vyjadřuje se v mw/mk. Tepelný odpor se vyjadřuje v m²k/w Kódy barev vycházejí ze vzorkovnice NCS Natural Color System, jehož vlastníkem je NCS Colour AB, Stockholm 2010,s jehož svolením mohou být použity. Rockfon si vyhrazuje právo technických a produktových změn bez předchozího upozornění. Rockfon neodpovídá za tiskové chyby. ROCKFON (ROCKWOOL A/S) CZ&SK office Benešovo nám. 3124/7a Teplice Česká Republika Tel. (+420) Tel. (+420) info@rockfon.cz
