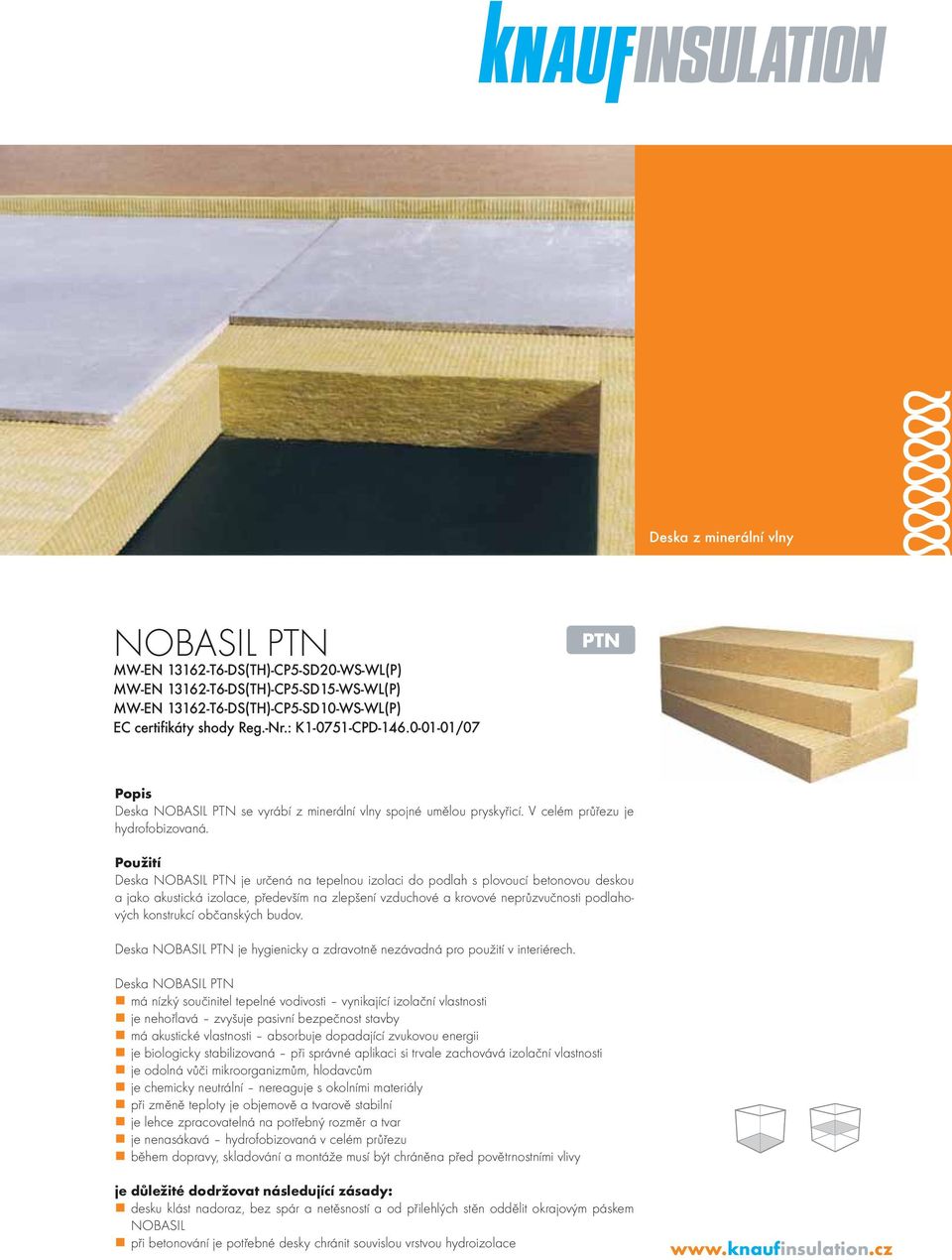

1 Deska z minerální vlny NOBASIL PTN MW-EN T6-DS(TH)-CP5-SD20-WS-WL(P) MW-EN T6-DS(TH)-CP5-SD15-WS-WL(P) MW-EN T6-DS(TH)-CP5-SD10-WS-WL(P) EC certifikáty shody Reg.-Nr.: K CPD /07 PTN Popis Deska NOBASIL PTN se vyrábí z minerální vlny spojné umělou pryskyřicí. V celém průřezu je hydrofobizovaná. Použití Deska NOBASIL PTN je určená na tepelnou izolaci do podlah s plovoucí betonovou deskou a jako akustická izolace, především na zlepšení vzduchové a krovové neprůzvučnosti podlahových konstrukcí občanských budov. Deska NOBASIL PTN je hygienicky a zdravotně nezávadná pro použití v interiérech. Deska NOBASIL PTN má nízký součinitel tepelné vodivosti vynikající izolační vlastnosti je nehořlavá zvyšuje pasivní bezpečnost stavby má akustické vlastnosti absorbuje dopadající zvukovou energii je biologicky stabilizovaná při správné aplikaci si trvale zachovává izolační vlastnosti je odolná vůči mikroorganizmům, hlodavcům je chemicky neutrální nereaguje s okolními materiály při změně teploty je objemově a tvarově stabilní je lehce zpracovatelná na potřebný rozměr a tvar je nenasákavá hydrofobizovaná v celém průřezu během dopravy, skladování a montáže musí být chráněna před povětrnostními vlivy je důležité dodržovat následující zásady: desku klást nadoraz, bez spár a netěsností a od přilehlých stěn oddělit okrajovým páskem NOBASIL při betonování je potřebné desky chránit souvislou vrstvou hydroizolace

2 Izolace vnitřních konstrukcí NOBASIL PTN Rozměry výrobku tloušťka šířka délka 20, 25, 30, 35, 40, 45, 50, 55, 60 mm 600 mm 1000 mm Další rozměry Šířka 1000 mm. (Nestandardní rozměry je možné dohodnout s výrobcem.) Mechanické a fyzikální vlastnosti vlastnosti měrná jednotka hodnota norma EN součinitel tepelné vodivosti λ D W.m 1. K 1 0, třída tloušťky mm T třída reakce na oheň - A krátkodobá nasákavost kg/m 2 max dlouhodobá nasákavost kg/m 2 max dynamická tuhost MN/m 3 20, tloušťka 20 mm 15, tloušťka 25, 30, 35 mm 10, tloušťka 40, 45, 50, 55, 60 mm stlačitelnost mm Balení Příslušné množství desek se ukládá do tvaru balíku, který se obaluje smršťovací PE folií. Jiný způsob balení je možné domluvit s výrobcem. Akustické vlastnosti SOUČINITEL ZVUKOVÉ POHLTIVOSTI α S tloušťka 30 mm tloušťka 50 mm FREKVENCE f (Hz) Informativní hodnota zvukové pohltivosti α S podle EN ISO 354 pro NOBASIL PTN, tloušťka 30 mm a 50 mm NO-DS/PTN/CZ

3 Deska z minerální vlny NOBASIL PTE MW-EN T6-DS(TH)-CP3-SD30-WS-WL(P) MW-EN T6-DS(TH)-CP3-SD25-WS-WL(P) MW-EN T6-DS(TH)-CP3-SD20-WS-WL(P) MW-EN T6-DS(TH)-CP3-SD15-WS-WL(P) EC certifikáty shody Reg.-Nr.: K CPD /07 PTE Popis Deska NOBASIL PTE se vyrábí z čedičových vláken, které jsou spojné pryskyřicí. V celém průřezu je hydrofobizovaná. Použití Deska NOBASIL PTE je určená na použití ve stavebnictví a v průmyslu jako tepelná, zvuková a protipožární izolace vodorovných a svislých zatěžovaných konstrukcí v interiéru. Hlavně podlahových konstrukcí. Deska NOBASIL PTE má nízký součinitel tepelné vodivosti vynikající izolační vlastnosti je nehořlavá zvyšuje pasivní bezpečnost stavby má akustické vlastnosti absorbuje dopadající zvukovou energii je biologicky stabilizovaná při správné aplikaci si trvale zachovává izolační vlastnosti je odolná vůči mikroorganizmům, hlodavcům je chemicky neutrální nereaguje s okolními materiály při změně teploty je objemově a tvarově stabilní je lehce zpracovatelná na potřebný rozměr a tvar je nenasákavá hydrofobizovaná v celém průřezu během dopravy, skladování a montáže musí být chráněna před povětrnostními vlivy

4 Izolace podlah NOBASIL PTE Rozměry výrobku tloušťka šířka délka 20, 25, 30, 40, 50, 60, 70 mm 600 mm 1000 mm Další rozměry Šířka 1000 mm, délka 1500, 2000 mm. (Nestandardní rozměry je možné dohodnout s výrobcem.) Mechanické a fyzikální vlastnosti vlastnosti měrná jednotka hodnota norma EN součinitel tepelné vodivosti λ D W.m 1. K 1 0, třída tloušťky mm T třída reakce na oheň - A krátkodobá nasákavost kg/m 2 max dlouhodobá nasákavost kg/m 2 max dynamická tuhost MN/m 3 30, tloušťka 20 mm 25, tloušťka 25, 30 mm 20, tloušťka 40 mm 15, tloušťka 50, 60, 70 mm stlačitelnost mm Balení Příslušné množství desek se ukládá do tvaru balíku, který se obaluje smršťovací PE folií. Jiný způsob balení je možné domluvit s výrobcem. Akustické vlastnosti SOUČINITEL ZVUKOVÉ POHLTIVOSTI α S tloušťka 30 mm tloušťka 60 mm FREKVENCE f (Hz) Informativní hodnota zvukové pohltivosti α S podle EN ISO 354 pro NOBASIL PTE, tloušťka 30 mm a 60 mm NO-DS/PTE/CZ

5 Deska z minerální vlny NOBASIL PTS MW-EN T7-DS(TH)-CP2-SD40-WS-WL(P) MW-EN T7-DS(TH)-CP2-SD35-WS-WL(P) MW-EN T7-DS(TH)-CP2-SD30-WS-WL(P) MW-EN T7-DS(TH)-CP2-SD25-WS-WL(P) MW-EN T7-DS(TH)-CP2-SD20-WS-WL(P) MW-EN T7-DS(TH)-CP2-SD15-WS-WL(P) EC certifikáty shody Reg.-Nr.: K CPD /07 PTS Popis Deska NOBASIL PTS se vyrábí z čedičových vláken, které jsou spojné pryskyřicí. V celém průřezu je hydrofobizovaná. Použití Deska NOBASIL PTS je určená na použití ve stavebnictví a v průmyslu jako tepelná, zvuková a protipožární izolace vodorovných a svislých zatěžovaných konstrukcí v interiéru. Hlavně podlahových konstrukcí. Deska NOBASIL PTS má nízký součinitel tepelné vodivosti vynikající izolační vlastnosti je nehořlavá zvyšuje pasivní bezpečnost stavby má akustické vlastnosti absorbuje dopadající zvukovou energii je biologicky stabilizovaná při správné aplikaci si trvale zachovává izolační vlastnosti je odolná vůči mikroorganizmům, hlodavcům je chemicky neutrální nereaguje s okolními materiály při změně teploty je objemově a tvarově stabilní je lehce zpracovatelná na potřebný rozměr a tvar je nenasákavá hydrofobizovaná v celém průřezu během dopravy, skladování a montáže musí být chráněna před povětrnostními vlivy

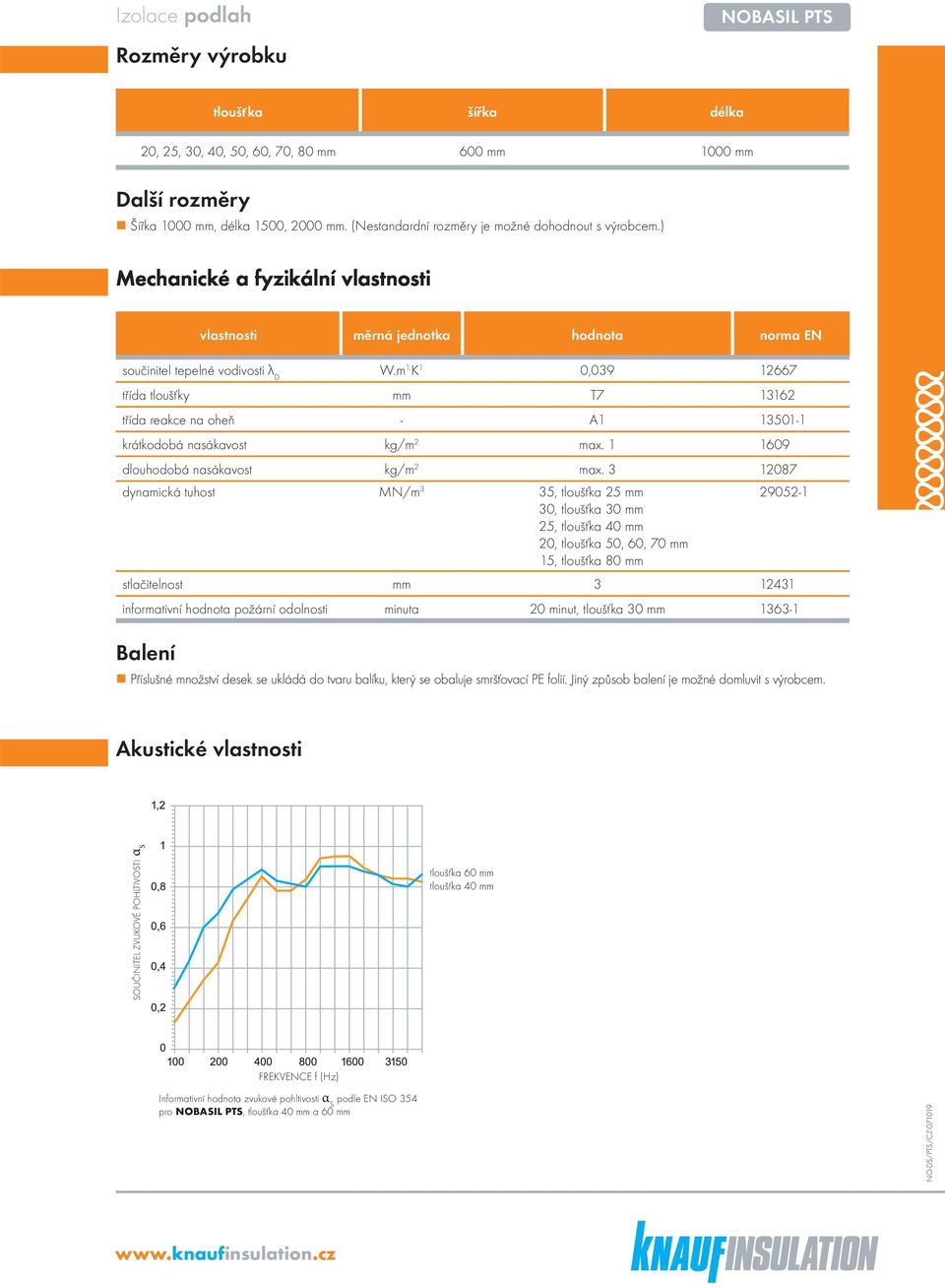

6 Izolace podlah NOBASIL PTS Rozměry výrobku tloušťka šířka délka 20, 25, 30, 40, 50, 60, 70, 80 mm 600 mm 1000 mm Další rozměry Šířka 1000 mm, délka 1500, 2000 mm. (Nestandardní rozměry je možné dohodnout s výrobcem.) vlastnosti měrná jednotka hodnota norma EN součinitel tepelné vodivosti λ D W.m 1. K 1 0, třída tloušťky mm T třída reakce na oheň - A krátkodobá nasákavost kg/m 2 max dlouhodobá nasákavost kg/m 2 max dynamická tuhost MN/m 3 35, tloušťka 25 mm 30, tloušťka 30 mm 25, tloušťka 40 mm 20, tloušťka 50, 60, 70 mm 15, tloušťka 80 mm stlačitelnost mm informativní hodnota požární odolnosti minuta 20 minut, tloušťka 30 mm Balení Příslušné množství desek se ukládá do tvaru balíku, který se obaluje smršťovací PE folií. Jiný způsob balení je možné domluvit s výrobcem. Akustické vlastnosti SOUČINITEL ZVUKOVÉ POHLTIVOSTI α S tloušťka 60 mm tloušťka 40 mm FREKVENCE f (Hz) Informativní hodnota zvukové pohltivosti α S podle EN ISO 354 pro NOBASIL PTS, tloušťka 40 mm a 60 mm NO-DS/PTS/CZ

7 Deska z minerální vlny NOBASIL PVT MW-EN T5-DS(TH)-CS(10)50-TR10-WS-WL(P) MW-EN T5-DS(TH)-CS(10)60-TR10-WS-WL(P) EC certifikáty shody Reg.-Nr.: K CPD /07 PVT Popis Deska NOBASIL PVT se vyrábí minerální vlny spojné umělou pryskyřicí. V celém průřezu je hydrofobizovaná. Použití Deska NOBASIL PVT je určená na tepelnou, zvukovou a protipožární izolaci všude tam, kde je vyžadována zvýšený tuhost a pevnost izolací, například pro provozní podlahy. Deska NOBASIL PVT má nízký součinitel tepelné vodivosti vynikající izolační vlastnosti má velmi dobré parametry v tlaku a v tahu kolmo na rovinu desky je nehořlavá zvyšuje pasivní bezpečnost stavby má akustické vlastnosti absorbuje dopadající zvukovou energii je biologicky stabilizovaná při správné aplikaci si trvale zachovává izolační vlastnosti je odolná vůči mikroorganizmům, hlodavcům je chemicky neutrální nereaguje s okolními materiály při změně teploty je objemově a tvarově stabilní je lehce zpracovatelná na potřebný rozměr a tvar je nenasákavá hydrofobizovaná v celém průřezu během dopravy, skladování a montáže musí být chráněna před povětrnostními vlivy

8 Izolace podlah NOBASIL PVT Rozměry výrobku tloušťka šířka délka 20, 30, 40, 50, 60, 70, 80, 100, 120 mm 600 mm 1000 mm Další rozměry Šířka 1000 mm, délka 1500, 2000 mm. (Nestandardní rozměry je možné dohodnout s výrobcem.) Mechanické a fyzikální vlastnosti vlastnosti měrná jednotka hodnota norma EN součinitel tepelné vodivosti λ D W.m 1. K 1 0, třída tloušťky mm T třída reakce na oheň - A krátkodobá nasákavost kg/m 2 max dlouhodobá nasákavost kg/m 2 max pevnost v tlaku při 10% deformaci kpa 50, tloušťka mm 60, tloušťka mm pevnost v tahu kpa Balení Příslušné množství desek se ukládá do tvaru balíku, který se obaluje smršťovací PE folií. Jiný způsob balení je možné domluvit s výrobcem. 826 NO-DS/PVT/CZ
