Hydroizolace. Řešení pro podzemní stavby

Transkript

1 Řešení pro podzemní stavby

2 2 Master Builders Solutions od společnosti BASF Master Builders Solutions Značka Master Builders Solutions v sobě zahrnuje všechny odborné znalosti společnosti BASF, a díky tomu vytváří řešení určené pro novou výstavbu, údržbu, opravy a renovaci stavebních konstrukcí. Koncepty Master Builders Solutions jsou postavené na zkušenostech získaných ve stavebním průmyslu po více než jedno století. Jádro systému Master Builders Solutions tvoří know-how a zkušenosti celosvětového společenství stavebních odborníků společnosti BASF. Spojujeme ty správné produkty z našeho portfolia tak, abychom vyřešili vaše specifické problémy při výstavbě. Spolupracujeme napříč odbornými a regionálními oblastmi, těžíme ze zkušeností, které jsme získali v mnoha stavebních projektech po celém světě. Využíváme nejen světových technologií společnosti BASF, ale i svých detailních znalostí potřeb místní výstavby, abychom vyvinuli novinky, které vám pomohou k většímu úspěchu a budou hnací silou trvale udržitelné výstavby. Naše obsáhlé portfolio přísady do betonu aditiva do cementu produkty pro podzemní konstrukce řešení zajišťující odolnost proti vodě těsniva produkty pro opravy a ochranu betonu injektážní směsi řešení pro průmyslové podlahy Globální tým pro podzemní stavby Společnost BASF se svým globálním týmem pro podzemní stavby je světovým lídrem v oblasti poskytování spolehlivých řešení orientovaných na zákazníka, zaměřených na vaše potřeby v oblasti výstavby tunelů a dolů. Jsme si vědomi toho, že vaše úspěchy jsou podporovány naší schopností dodat řešení, která splňují nebo převyšují vaše kritické potřeby. Tím, že vás provázíme od samého počátku vaší stavby, a že rozumíme pro vás důležitým problémům, můžeme přispívat k vašim úspěchům. Podporujeme vás poskytováním produktových školení a řízením kvality. Náš tým profesionálních technických poradců je k dispozici čtyřiadvacet hodin denně, aby vám pomáhal odbornými radami při řešení vašich problémů.

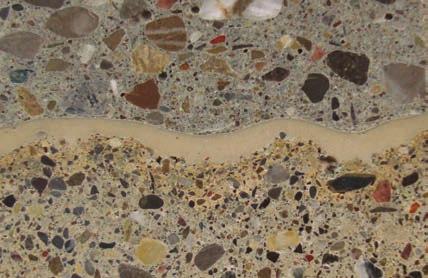

3 3 Stříkaný hydroizolační systém Kontaktní systém s betonovým ostěním Inovativní řešení hydroizolační systém MasterSeal 345. Tento stříkaný hydroizolační systém zavádí novou koncepci hydroizolace. Stříkaný hydroizolační systém může vyřešit technické problémy, které bylo těžké vyřešit konvenčními foliovými izolacemi. Stříkaný hydroizolační systém brání pohybu vody podél rozhraní beton membrána na obou stranách membrány. Ostění tunelu ze stříkané hydroizolační membrány Mechanické chování hydroizolace Přídržnost v tahu a pevnost ve smyku souvrství beton membrána zajišťuje mechanické spolupůsobení kompozitní konstrukce. Proto primární nosné ostění a vnitřní finální ostění spolupůsobí a mohou být považována za součást trvalé nosné konstrukce. Trvalé dlouhodobě trvanlivé ostění tunelu Společné vlastnosti primárního a sekundárního ostění se stříkanou hydroizolační membránou mohou být integrovány do trvalých staveb vyžadujících dlouhodobě trvanlivý hydroizolační systém ostění.

4 4 Konvenční Conventional fóliová hydroizolace Sheet Membrane MasterSeal 345 the Úspora saving TUNNEL TUNEL Hlavní výhody systému Pro investory Nižší celkový čas a náklady na stavbu. Minimalizace nákladů na údržbu a provoz. Univerzální a spolehlivé technické řešení. Pro projektanty Kontaktní hydroizolační tunelové ostění nabízí příležitosti pro (nové) nákladově efektivní projekční možnosti. Potenciál pro zmenšení celkové tloušťky ostění při projektování jako kompozitní ostění nebo pokud je při návrhu aplikován princip kompozitního ostění. Univerzální systém kompatibilní s jinými hydroizolačními technologiemi nabízí flexibilitu při projektování. Nákladově efektivní systém pro sanaci stávajících tunelů a podzemních staveb se zachováním průjezdného profilu. Pro dodavatele Jednoduché metody aplikace. Vysoká rychlost aplikace. Možnost robotické, plně automatické aplikace. Aplikace stříkaného vláknobetonu přímo na hydroizolační membránu za pomoci standardních aplikačních metod.

5 5 Flexibilita projektování Rozšířené možnosti Nákladově efektivní hydroizolační jednoplášťová tunelová ostění Stříkaný systém usnadňuje stavbu monolitických, jednoplášťových tunelových ostění pomocí trvalého stříkaného betonu. Poslední projekty, které přijaly tento přístup, ukázaly výrazné úspory v projektech díky metodě dvojitého pláště. Firma BASF vám může pomoci s touto koncepcí projektování. Systém MasterSeal 345 v kombinaci se stříkaným betonem, může být použit při minimálním zmenšení dopravního profilu nebo kinematického profilu pro renovaci stávajících tunelů. Možnost volby odvodněné a neodvodněné konstrukce Systém MasterSeal 345 může být použit v kombinaci s foliovými izolacemi. Byly stanoveny standardní detaily spár mezi systémem MasterSeal 345 a foliovou izolací, čímž je vytvořen univerzální a flexibilní hydroizolační systém. Možná jsou odvodněná i neodvodněná nebo čerpaná řešení. U odvodněných řešení mohou být použity systematické odvodňovací trubky (kanály). Firma BASF vám může dodat obecnou specifikaci sestavenou mezinárodní tunelářskou asociací. Ideální pro složité tvary podzemních staveb Stříkaný systém MasterSeal 345 je ideální pro podzemní stavby se složitou geometrií, např. bezpečnostní výklenky, propojky, kaverny, větrací šachty, výhybny, atd. MasterSeal 345 může být použit na nespojité úseky, např. stropní oblouk, pouze pro hydroizolaci nadzemních silových kabelů pro elektrické vlaky. MasterSeal 345 je spojitý hydroizolační systém, který nevyžaduje žádné vodotěsné ucpávky nebo rozdělení na sekce.

6 6 Aplikace Jednoduché a flexibilní metody aplikace Nákladově efektivní v náročných podmínkách Rychlost manuální aplikace až 100 m 2 /hod. Rychlost mechanické robotické aplikace až 180 m 2 /hod. Pro aplikaci je nutný tým pouze 3 operátorů. Jednoduchá příprava povrchu Průsaky vody v podkladu se řeší pomocí malých dočasných odvodňovacích otvorů. Vhodné drsnosti povrchu pro aplikaci systému MasterSeal 345 se dosáhne úpravou směsi stříkaného betonu primárního ostění. Rychlá a bezpečná aplikace malým pracovním týmem a jednoduchým zařízením Aplikace pomocí suchého nebo mokrého stříkacího zařízení. Pro aplikační pracovníky je nutné základní osobní ochranné vybavení. Systém MasterSeal 345 lze použít ve spojení s vláknem vyztuženým stříkaným a litým betonem. Konečné vnitřní ostění Definitivní vnitřní tunelové ostění se aplikuje po dostatečném vytvrzení hydroizolační membrány. Konečné vnitřní ostění se provádí buď litým, nebo stříkaným betonem.

7 7 Bezpečnost provozu Menší nebezpečí průsaku vody Technicky funkční a spolehlivý systém. Vazebné vlastnosti systému MasterSeal 345 zajišťují, že podél rozhraní beton membrána nedochází k žádnému pohybu vody. Nižší náklady na údržbu a opravy Případná sanace nebo opravy netěsností jsou jednodušší a méně časově náročné než u většiny jiných hydroizolačních systémů. Dlouhá životnost Systém MasterSeal 345 obsahuje chemické složky s dlouhou životností. K rozkladu systému MasterSeal 345 nedochází za žádných běžně známých podmínek složení podzemních vod. Funkční požadavky na hydroizolaci jsou splněny po celou dobu projektované životnosti podzemního zařízení. Nový život pro staré tunely Unikátní výhodou systému MasterSeal 345 je jeho univerzálnost a nákladová efektivita v případě sanací starých tunelů.

8 8 Know-how a servis Pomoc při projektování Společnost BASF poskytuje investorům a projektantům pomoc při navrhování kompletních systémových řešení s trvalým stříkaným betonem a systémem MasterSeal. Důležitými otázkami v tomto procesu jsou: možnosti rozhraní s jinými hydroizolačními systémy, detaily specifikace požadovaných vlastností stříkaného betonu, správné vlastnosti podkladu. Společnost BASF přináší rozsáhlé know-how získané mnohaletými zkušenostmi s řešením náročných situací. Praktické školení a technický servis Společnost BASF zajišťuje technické školení pracovníků obsluhy pro všechny fáze aplikace systému MasterSeal. Technické školení je obecně nabízeno jako praktická výuka na místě, při níž jsou probírány všechny detaily procesu aplikace včetně správného ošetření podkladu. Během pokračujících prací s aplikací systému MasterSeal jsou k dispozici techničtí odborníci firmy BASF, co se týká pomoci a řešení problémů, aby byl zajištěn dobrý technický výsledek, jakož i optimalizace procesu aplikace. Další brožury týkající se našich řešení podzemních staveb jsou k dispozici na webových stránkách: Dokumentace dostupná na požádání: Seznam referencí Projektové zprávy Technické listy Návody pro projektanty Technické návody

9 9 Náročná řešení staveb Hindhead, Velká Británie Dálniční tunel o dvou tubusech (2 1,83 km) na dálnici A3 spojujícím města Londýn Portsmouth. Použití řešení se stříkanou hydroizolační membránou umožnilo podstatně zrychlit čas výstavby a také snížit náklady zmenšením množství použitého betonu. V klenbové části tunelů bylo finální ostění realizováno ze stříkaného vláknobetonu. Celková plocha stříkané hydroizolace je zhruba m Lausanne, Švýcarsko: Městská podzemní železnice linky M2 spojující jih a sever města. Tunel Viret (275 metrů) realizovaný ze stříkané hydroizolace MasterSeal 345 vede pod městskou katedrálou a dvěma muzei. Náročné hydrogeologické podmínky byly hlavním důvodem pro použití sendvičového ostění s tlakovou uzavřenou hydroizolací, což umožnilo také zmenšit tloušťku finálního ostění a použít pro něj stříkaný beton namísto tradičního litého betonu. 3. Nordöy, Faerské ostrovy: Podmořský silniční tunel Nordöy spojuje ostrovy Eysturöy a Bordöy v hloubce až 150 metrů pod úrovní hladiny moře. Sendvičové ostění ze stříkané hydroizolační membrány nahradilo tradiční severské řešení hydroizolace. Celková izolovaná plocha je zhruba m Gevingas, Norsko Železniční tunel Gevingas poblíž Trondheimu má celkovou délku 4 km, z čehož 1,8 km délky v nejnáročnější hydrogeologické části je hydroizolace realizována ze stříkané hydroizolační membrány. Tunel se nachází v náročných klimatických podmínkách především s ohledem na extrémní mrazy. Sekundární ostění je realizováno ze stříkaného vláknobetonu. Celková plocha stříkané hydroizolace je m 2.
