Popis konstruk ní ady Wilo-Drain TM/TMW

Transkript

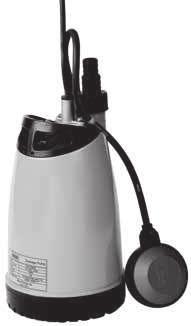

1 Popis konstruk ní ady TM 25/6 TMW 32 erpadlo pro odvod ování sklep Typový klí Nap.: Wilo-Drain TM 25/6 A TM erpadlo s ponorným motorem 25 jmenovitý pr m r tlakové p ípojky /6 max. dopravní výška [m] A s plovákovým spína em Nap.: Wilo-Drain TMW 32/8 HD TMW erpadlo s ponorným motorem s ví ivým za ízením 32 jmenovitý pr m r tlakové p ípojky (DN 32) /8 max. dopravní výška (m) HD pro agresivní erpané médium Použití TM erpání isté nebo lehce zne išt né vody z jímek, šachet nebo výkop, p i vertikální instalaci. Použití p i záplavách a povodních. K odvod ování sklepních schodiš a sklepních prostor. TMW 32 Životnost erpadel s ponorným motorem, která jsou používána v erpacích jímkách a do kterých p itéká mimo jiné voda z pra ek, mýdlová voda z umyvadel a sprch, zna n zkracují usazeniny, které se v t chto vodách vyskytují ve zvýšeném množství a které se nakonec usazují v erpací šacht. Toto vede k zanesení erpací šachty a samotného erpadla. Tomuto lze zabránit pravidelným išt ním erpací šachty. To je možné provést pouze se zna nými finan ními a asovými náklady, p i emž problém likvidace kalu a hygienické ochrany práce p i išt ní erpací jímky momentáln ješt v bec nelze p esn ji analyzovat. Zde pomáhá Wilo-Drain TMW 32 Twister. Konstrukce Ponorné erpadlo vhodné pro stacionární, pln automatizovaný provoz. P i mobilním použití se k výtla nému hrdlu p ipojí p íslušn dlouhá hadice, p i stacionárním použití trubka. Použití ochranného spína e proti chybnému proudu (povinný p i instalaci ve venkovním prost edí), který musí zajistit zákazník, pro vybavovací proud 30 ma je dle normy EN ,41 nezbytné. Dopl kov TMW Wilo-Drain Twister zaru uje díky své konstrukci neustálé ví ení v nasávacím prostoru erpadla. Tím se docílí isté erpací jímky. Díky ví ení a s tím spojenému odstra ování usazenin nevzniká zápach zp sobený médiem. Intervaly údržby se prodlužují. Deaktivací twisteru (viz Návod k montáži a obsluze) se charakteristika zvýší o 1 m. Motor Suchý elektromotor s chlazeným plášt m, v pouzd e z ušlechtilé oceli, s vestav nou tepelnou ochranou proti p etížení a automatickým op tným zapínáním. Kabel Pro provoz ve venkovním prost edí je podle p edpis VDE vyžadováno 10 m dlouhé pevné p ípojné vedení (v jiných zemích platí odlišné p edpisy). Ut sn ní prostoru erpadla/motoru Na stran ob žného kola mechanickou ucpávkou, na stran motoru h ídelovým t snícím kroužkem, mezi t sn ními se nachází olejová komora. Rozsah dodávky erpadlo p ipravené k okamžitému zapojení, s kabelem, zástr kou a vestav ným plovákovým spína em (podle typu), návod k montáži a obsluze a zábrana zp tného toku. TM 25/6: dopl kov s hadicovou p ípojkou (Ø 20, Ø 25). Katalog Wilo C1-17

2 Technické parametry TM 25/6 TM 25/6 A TM 32/8 TMW 32/8 TMW 32/11 TMW 32/11 HD P ípustná erpaná média voda vypoušt ná z pra ek (bez dlouhovlákenných sou ástí) voda z mycích linek koupací voda, nechlorovaná hasicí voda topná voda (T max = 35 C) kotelní voda kondenzát chladicí voda istá voda surová (odpadní) voda drenážní voda áste n deionizovaná voda deš ová voda voda z plaveckých bazén mo ská voda kal agresivní média Výkon p íkon P 1 1~230 V [kw] 0,18 0,5 0,45 0,75 0,75 p íkon P 1 3~400 V [kw] jmenovitý výkon motoru P 2 [kw] 0,1 0,37 0,37 0,55 0,55 jmenovitý proud u 1~230 V [A] 0,8 2,2 2,1 3,6 3,6 jmenovitý proud u 3~400 V [A] po et otá ek [1/min] Motor druh ochrany p i max. hloubce ponoru IP 68 IP 68 IP 68 IP 68 IP 68 t ída izola ní látky B F F F F etnost spínání/h max erpadlo hladina hluku p i min. úrovni, max. [dba] hloubka ponoru, max. [m] teplota média [ C] teplota média, krátkodob do 3 min [ C] typ kabelu H07 RN-F H07 RN-F H05 RN-F H05 RN-F H07 RN-F = k dispozici resp. p ípustné, = není k dispozici resp. nep ípustné 18 Zm ny vyhrazeny 09/2006 WILO AG

3 Technické parametry TM 25/6 TM 25/6 A TM 32/8 TMW 32/8 TMW 32/11 TMW 32/11 HD erpadlo (pokra ování) délka kabelu [m] 5/ pr ez kabelu 1~230 V [mm 2 ] 3G1 3G1 3G1 3G1 3G1 pr ez kabelu 3~400 V [mm 2 ] zástr ka Schuko Schuko Schuko Schuko Schuko druh p ipojovacího kabelu neodpojitelný neodpojitelný neodpojitelný neodpojitelný neodpojitelný druh spoušt ní p ímé p ímé p ímé p ímé p ímé ochrana proti výbuchu (EEx d II B T4) volná max. velikost pevných ástic [mm] Rozm ry výtla né hrdlo [R/Rp] / / / / 4 hadicová p ípojka [mm] 20/25 hmotnost [kg] 5,8/5,9 5,2 4,7 6,2 6,2 Materiály t leso erpadla PP-GF30 PP-GF30 PP-GF30 PP-GF30 PP-GF30 ob žné kolo PBT PP-GF30 PP-GF30 PP-GF30 PP-GF30 h ídel h ídelové t sn ní na stran motoru NBR NBR NBR NBR NBR na stran erpadla SiC/keramika karbon/keramika karbon/keramika karbon/keramika karbon/keramika t leso motoru PP = k dispozici resp. p ípustné, = není k dispozici resp. nep ípustné Katalog Wilo C1-19

4 Charakteristiky, rozm ry, hmotnosti 2-pólové, 50 Hz [m] 10 1 = TM 25/6 2 = TMW 32/8 3 = TM 32/8 4 = TMW 32/11 8 H Q [m 3 /h] Rozm rové výkresy Wilo-Drain TM Ø 20 Ø 25 1 ~ 230V 50 Hz 1" 219 H min. h1 h L Hmin D Ø 155 B min Rozm ry, hmotnosti Výtla né hrdlo Hadicová p ípojka Konstruk ní výška po p ípojku Pr m r erpadla Rozm ry šachty min. Zapínací hladina ± 8 mm Vypínací hladina ± 8 mm Vypoušt cí hladina, min. Hmotnost L D H x B h1 G/Rp [mm] [kg] TM 25/6 1 20/ ,8 TM 25/6 A 1 20/ ,9 TM 32/8 1 1 / ,2 TMW 32/8 1 1 / x ,7 TMW 32/ / x ,2 TMW 32/11 HD 1 1 / x ,2 20 Zm ny vyhrazeny 09/2006 WILO AG

5 P íklad instalace, mechanické p íslušenství P íklad instalace Schematické výkresy ve spojení se spínacími p ístroji Alarm ZAP ZAP Špičkové zatížení nastavitelné VYP 350 x 350 Základní zatížení a alarm VYP 1000 x 500 Mechanické p íslušenství TM/TMW 32 : Zábrana zp tného toku Rp 1 1 / 4 s výpustným šroubem, plast, jmenovitý tlak PN 4 bar Rp 1¼ Rp 1 Ø 20 Ø 25 TM 25: Zábrana zp tného toku, hadicová p ípojka (Ø 20, Ø 25) obsažena v dodávce Rp 1 Katalog Wilo C1-21
