SIGMA PUMPY HRANICE HORIZONTÁLNÍ

Transkript

1 SIGMA PUMPY HRANICE HORIZONTÁLNÍ ČLÁNKOVÁ ODSTŘEDIVÁ ČERPADLA LV SIGMA PUMPY HRANICE, s.r.o. Tovární 605, Hranice tel.: 0642/ , fax: 0642/

2 Použití Čerpadla řady LV jsou určena pro dopravu pitné a užitkové vody bez mechanických přimísenin, do max. teploty 80 C. Velké uplatnění nacházejí hlavně v obecních, městských a průmys lových vodárnách, v požárních stanicích, tlakových závlahách apod. Popis Čerpadla jsou konstruována jako odstředivá s radiálními oběž nými koly, článková s horizontální osou čerpadla. Čerpadla sestávají z rotoru a statoru s ložisky a ucpávkami. Stator čerpadla sestává z těles článků centricky uspořádaných mezi sací a výtlačné těleso těsněné pryžovými těsnicími kroužky a spojeny v jeden celek vně umístěnými stahovacími šrouby. Čerpadlo spočívá na patkách, které jsou umístěny na tělesech článků. Tím, že sací těleso je bez patek, může se natáčet do různých poloh. Rotor čerpadla se skládá z hřídele a oběžných kol s jedno stranným vstupem, která jsou zajištěna pery a stažena pouzd ry s maticemi. Hřídel je oboustranně uložen v kuličkových ložiskách. Hnaný konec hřídele je vyveden na straně výtlačného tělesa. Axiální síla rotoru je částečně vyrovnána otvory v oběžných kolech a zbytek síly zachycují ložiska. Celý rotor čerpadla je staticky vyvážen, takže čerpadlo pracuje klidně. Materiálové provedení LN Sací a výtlačné těleso, tělesa článků, rozváděcí kola a oběžná kola, víka ložisek a ucpávek, pouzdra hřídele, rozpěrná pouzdra a zahlcovací pouzdra jsou ze šedé liti ny. Hřídel, stahovací šrouby a matice jsou z oceli, pouz dra článků a těsnicí kruhy jsou z mosazi či bronzu. LB oběžná kola jsou z bronzu Poloha hrdel Sací hrdlo normální poloha je dolů S 180. Podle požadavku lze sací hrdlo natáčet do poloh S 90 a S 270. Výtlačné hrdlo směřuje vždy kolmo nahoru T 0. Smysl otáčení Čerpadla řady LV jsou pravotočivá, při pohledu ze strany po honu. Rozsah dodávky Čerpadla se dodávají se způsoby pohonu podle ČSN čerpadlo samotné s volným koncem hřídele 2 samotné čerpadlo s úplnou poddajnou spojkou 3 čerpadlo s úplnou poddajnou spojkou a základovou des kou společnou pro čerpadlo a motor 9 čerpadlo s úplnou poddajnou spojkou a elektromotorem na společné základové desce 10 čerpadlo s úplnou poddajnou spojkou a benzínovým mo torem na společné základové desce 11 čerpadlo s úplnou poddajnou spojkou a naftovým moto rem na společné základové desce. Normální příslušenství S každým čerpadlem se dodává první vybavení, tj. první utěs nění ucpávek. Při objednávce čerpadla se základovou deskou se dodávají základové šrouby. Otvory pro připojení manomet ru a vakuometru jsou zazátkovány. Ucpávky jsou měkké a jejich jakost se volí podle vlastnosti čerpané kapaliny.

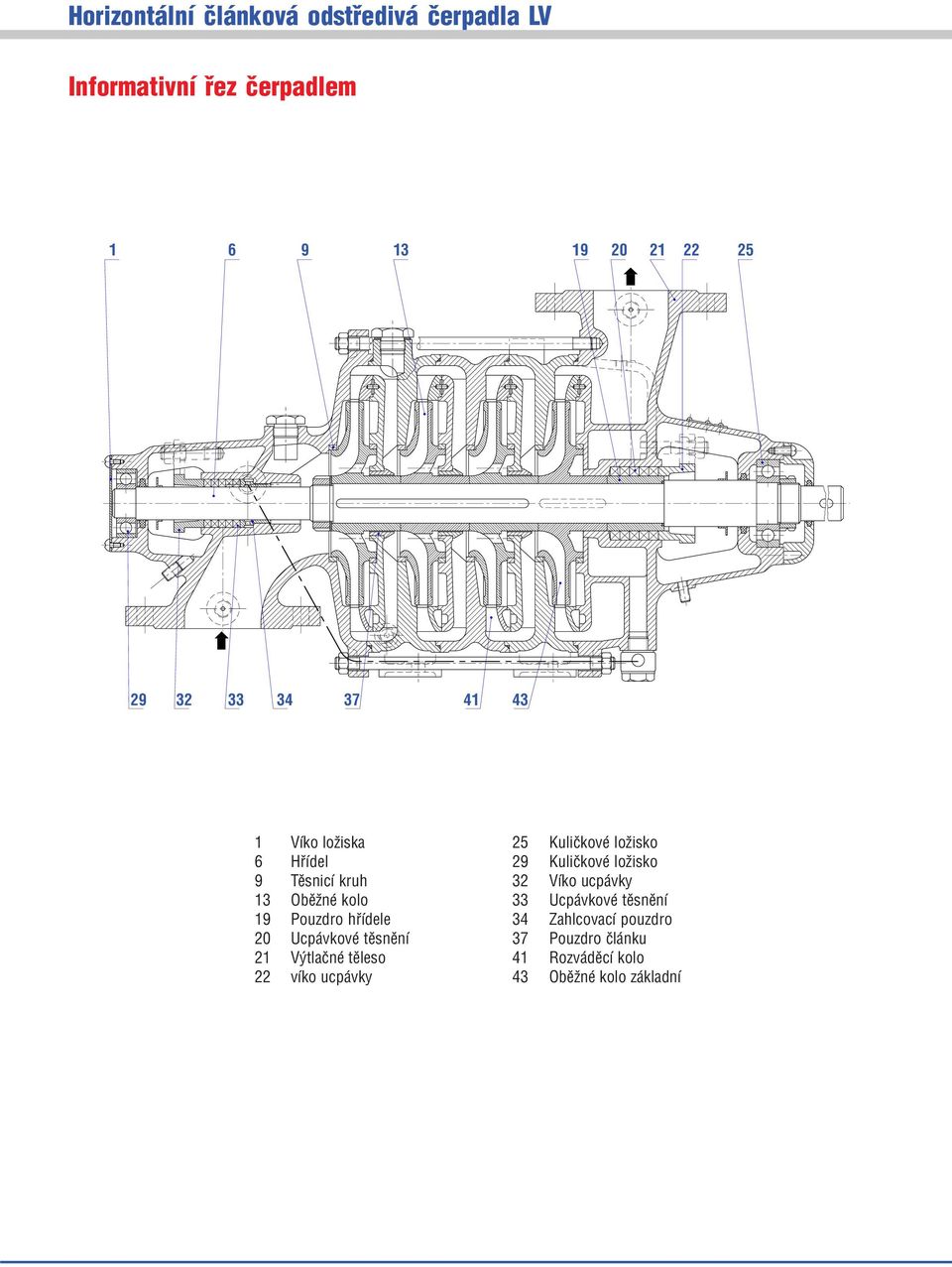

3 Informativní řez čerpadlem Víko ložiska 6 Hřídel 9 Těsnicí kruh 13 Oběžné kolo 19 Pouzdro hřídele 20 Ucpávkové těsnění 21 Výtlačné těleso 22 víko ucpávky 25 Kuličkové ložisko 29 Kuličkové ložisko 32 Víko ucpávky 33 Ucpávkové těsnění 34 Zahlcovací pouzdro 37 Pouzdro článku 41 Rozváděcí kolo 43 Oběžné kolo základní

4 Výkonová tabulka Parametry platí pro vodu t = 20 C, ρ = 1000 kg.m 3 a otáčky n = 1450 min 1. Počet Průtok Doprav. Příkon Otáčky Příruby Hm. čer. Typ stupňů čerp. výška čerp. čerp. s poh. 1 čerpadla čerp. Q H P n sací tlač. m l.s 1 m kw min 1 DN/PN DN/PN kg ,4 *3 13,3 23 5, ,6 3 13,3 35 7, / / ,8 L VA4 D 4 13, , , ,2 6 13, , ,4 7 13, , ,7 28 5,1 *3 14,2 26 5, ,5 23 6,1 11,7 42 7,7 3 14,2 39 8, ,5 35 9,2 11, ,2 4 14, , , ,2 11, ,8 L VN4 D 5 14, , /10 100/ , ,3 11, ,3 6 14, , , ,3 11, ,9 7 14, , ,4 11, ,4 8 14, , , , , ,2 190 L VN5 D , , , ,4 Výkon elektormotoru (dieselmotoru nutno volit s rezervou % proti příkonu v tabulce. * Čerpadlo 3 s jedním slepým stupňem projektovat jen vyjímečně /10 125/

5 Rozměry N Dvr dv C B A TO Dv Ev l d a b S90 J S270 K H Es Ds U ds Dsr Ta P G P Tb F O S180 L M S Dv Ds TYP ST. A B C Dvr dv DN PN Ev Dsr ds DN PN Es F G H J K L M N O P R S Ta Tb U a b d l L VA 4 D L VN 4 D L VN 5 D x x , x x x x , , ,

6 Informativní oblastní diagram čerpadla H[m] L V 4 L V Q[l.s 1 ] [m 3.h 1 ]
