Systémy pro malé kotelny do 70 kw

Transkript

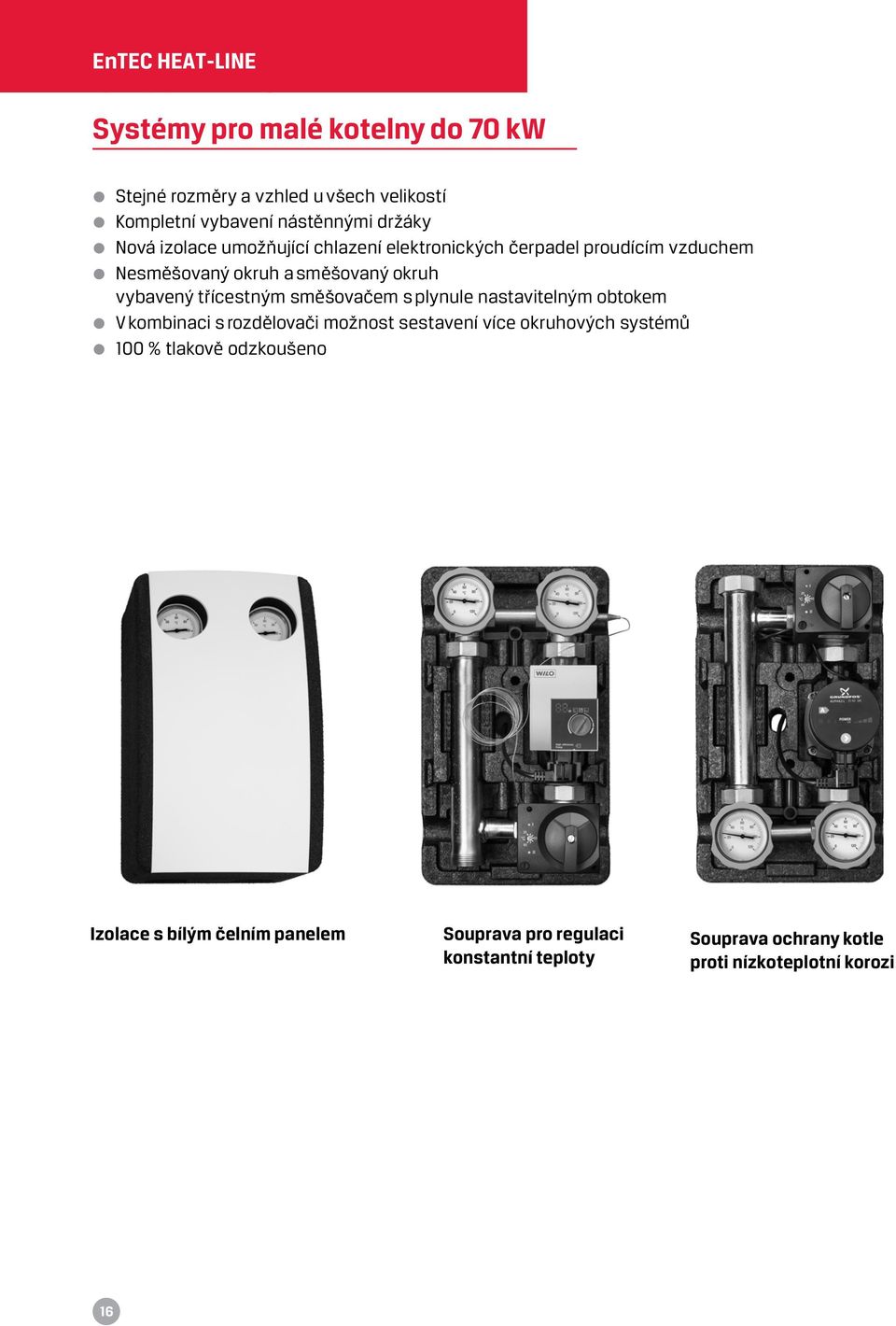

1 EnTEC HEAT-LINE Systémy pro malé kotelny do 70 kw Stejné rozměry a vzhled u všech velikostí Kompletní vybavení nástěnnými držáky Nová izolace umožňující chlazení elektronických čerpadel proudícím vzduchem Nesměšovaný okruh a směšovaný okruh vybavený třícestným směšovačem s plynule nastavitelným obtokem V kombinaci s rozdělovači možnost sestavení více okruhových systémů 100 % tlakově odzkoušeno Izolace s bílým čelním panelem Souprava pro regulaci konstantní teploty Souprava ochrany kotle proti nízkoteplotní korozi 16

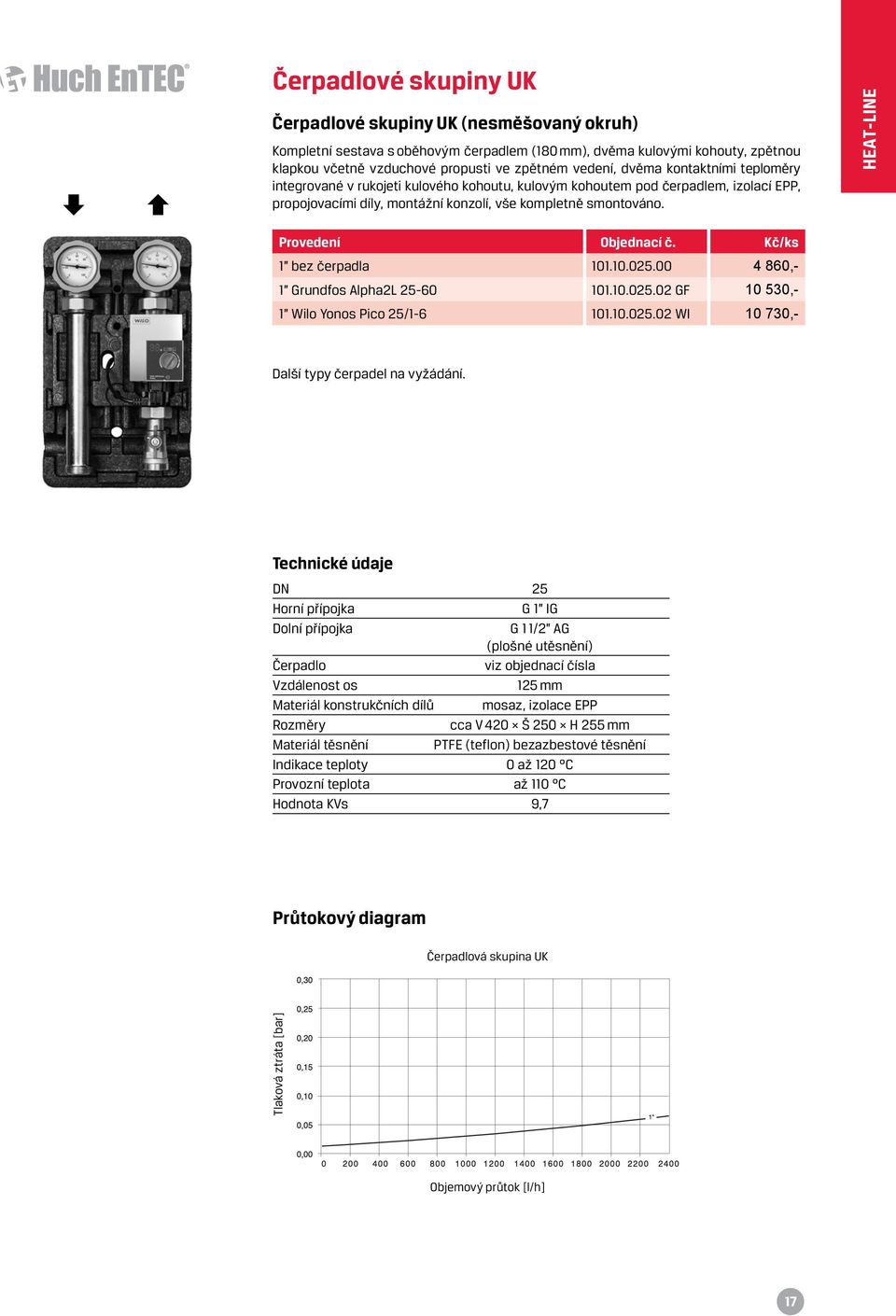

2 vé skupiny UK vé skupiny UK (nesmě šo vaný okruh) Kompletní sestava s oběhovým čerpadlem (180 mm), dvěma kulovými kohouty, zpětnou klapkou včet ně vzduchové propusti ve zpětném vedení, dvěma kontaktními teploměry inte grované v rukojeti kulového kohoutu, kulovým kohoutem pod čerpadlem, izola cí EPP, propojovacími díly, montážní konzolí, vše kompletně smon továno. 1 bez čerpadla ,- 1 Grundfos Alpha2L GF ,- 1 Wilo Yonos Pico 25/ WI ,- HEAT-LINE Další typy čerpadel na vyžádání. G 1 IG G 1 1/2 AG (plošné utěsnění) viz objednací čísla Materiál konstrukčních dílů mosaz, izolace EPP cca V 420 Š 250 H 255 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění Indikace teploty 0 až 120 C Provozní teplota až 110 C Hodnota KVs 9,7 vá skupina UK 17

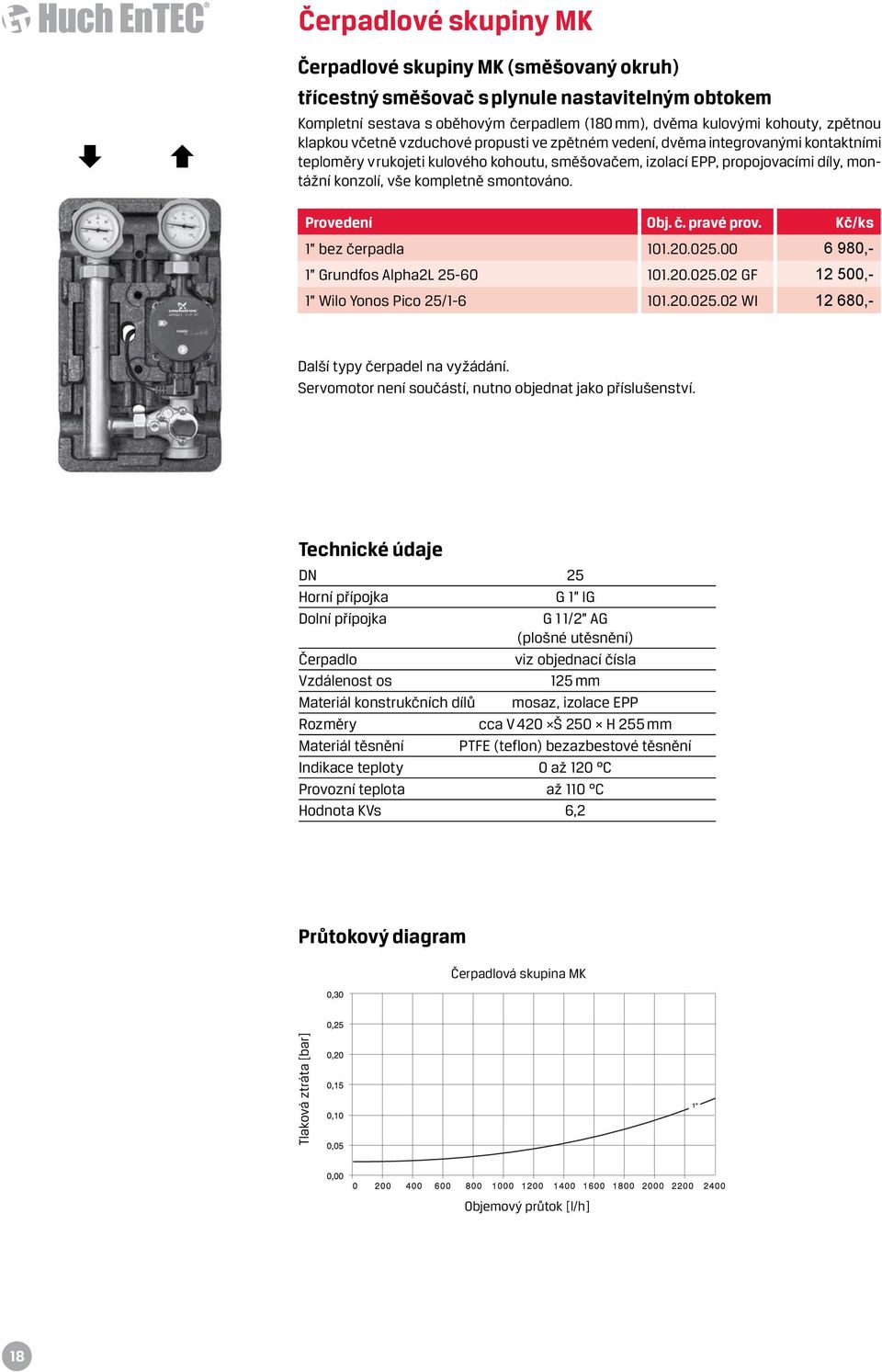

3 vé skupiny MK vé skupiny MK (směšovaný okruh) třícestný směšovač s plynule nastavitelným obtokem Kompletní sestava s oběhovým čerpadlem (180 mm), dvě ma kulovými kohouty, zpět nou klapkou včetně vzduchové propusti ve zpětném vedení, dvěma integrovanými kon taktními teploměry v ru kojeti ku lového kohoutu, smě šovačem, izolací EPP, propojovacími díly, montážní konzolí, vše kompletně smon továno. Provedení Obj. č. pravé prov. Kč/ks 1 bez čerpadla ,- 1 Grundfos Alpha2L GF ,- 1 Wilo Yonos Pico 25/ WI ,- Další typy čerpadel na vyžádání. Servomotor není součástí, nutno objednat jako příslušenství. G 1 IG G 1 1/2 AG (plošné utěsnění) viz objednací čísla Materiál konstrukčních dílů mosaz, izolace EPP cca V 420 Š 250 H 255 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění Indikace teploty 0 až 120 C Provozní teplota až 110 C Hodnota KVs 6,2 vá skupina MK 18

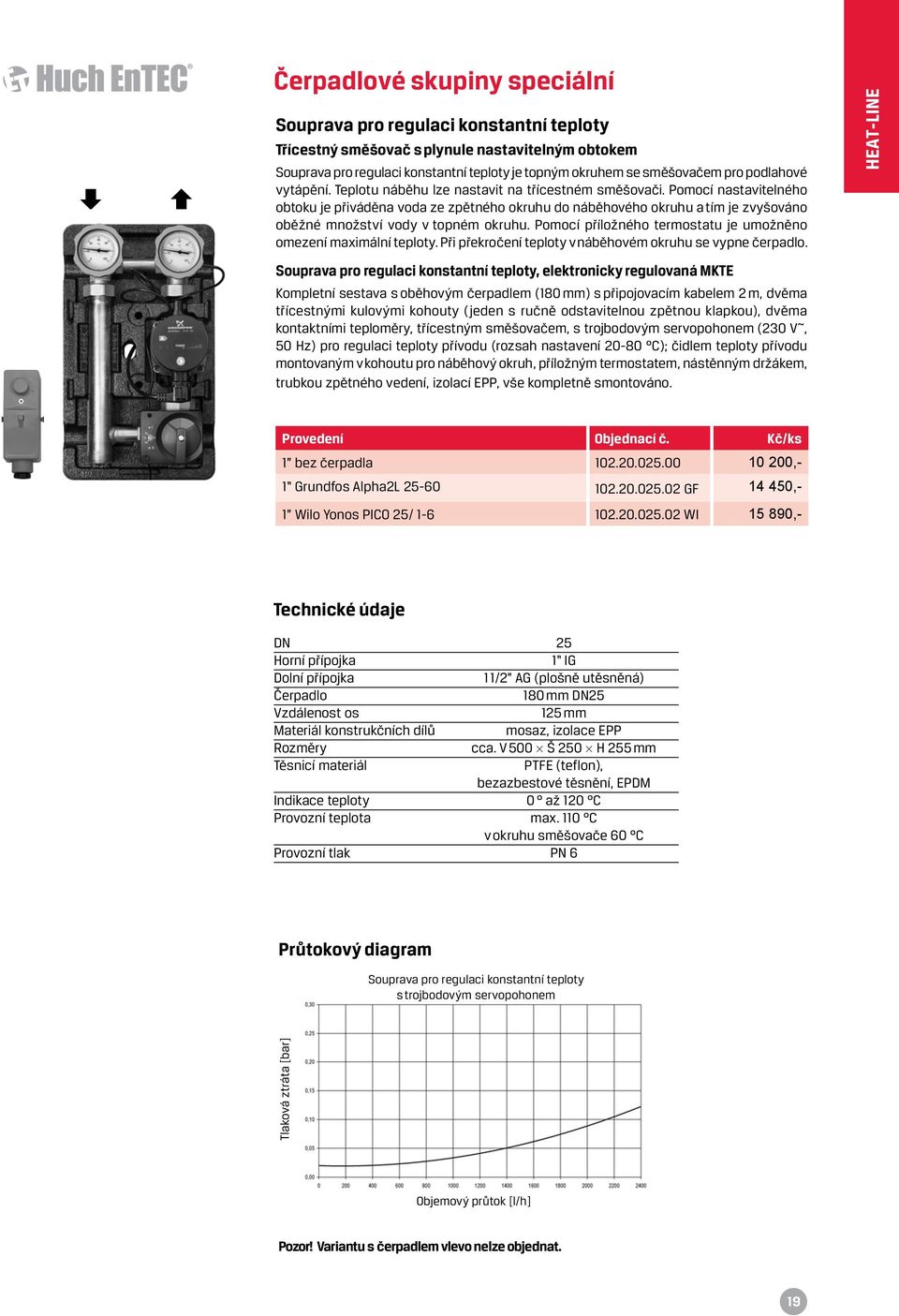

4 vé skupiny speciální Souprava pro regulaci konstantní teploty Třícestný směšovač s plynule nastavitelným obtokem Souprava pro regulaci konstantní teploty je topným okruhem se směšovačem pro podlahové vytápění. Teplotu náběhu lze nastavit na třícestném směšovači. Pomocí nastavitelného obtoku je přiváděna voda ze zpětného okruhu do náběhového okruhu a tím je zvyšováno oběžné množství vody v topném okruhu. Pomocí příložného termostatu je umožněno omezení maximální teploty. Při překročení teploty v náběhovém okruhu se vypne čerpadlo. HEAT-LINE Souprava pro regulaci konstantní teploty, elektronicky regulovaná MKTE Kompletní sestava s oběhovým čerpadlem (180 mm) s připojovacím kabelem 2 m, dvěma třícestnými kulovými kohouty (jeden s ručně odstavitelnou zpětnou klapkou), dvěma kontaktními teploměry, třícestným směšovačem, s trojbodovým servopohonem (230 V~, 50 Hz) pro regulaci teploty přívodu (rozsah nastavení C); čidlem teploty přívodu montovaným v kohoutu pro náběhový okruh, příložným termostatem, nástěnným držákem, trubkou zpětného vedení, izolací EPP, vše kompletně smontováno. 1 bez čerpadla ,- 1 Grundfos Alpha2L GF ,- 1 Wilo Yonos PICO 25/ WI ,- 1 IG 1 1/2 AG (plošně utěsněná) 180 mm DN25 Materiál konstrukčních dílů mosaz, izolace EPP cca. V 500 Š 250 H 255 mm Těsnicí materiál PTFE (teflon), bezazbestové těsnění, EPDM Indikace teploty 0 až 120 C Provozní teplota max. 110 C v okruhu směšovače 60 C Provozní tlak PN 6 Souprava pro regulaci konstantní teploty s trojbodovým servopohonem Pozor! Variantu s čerpadlem vlevo nelze objednat. 19

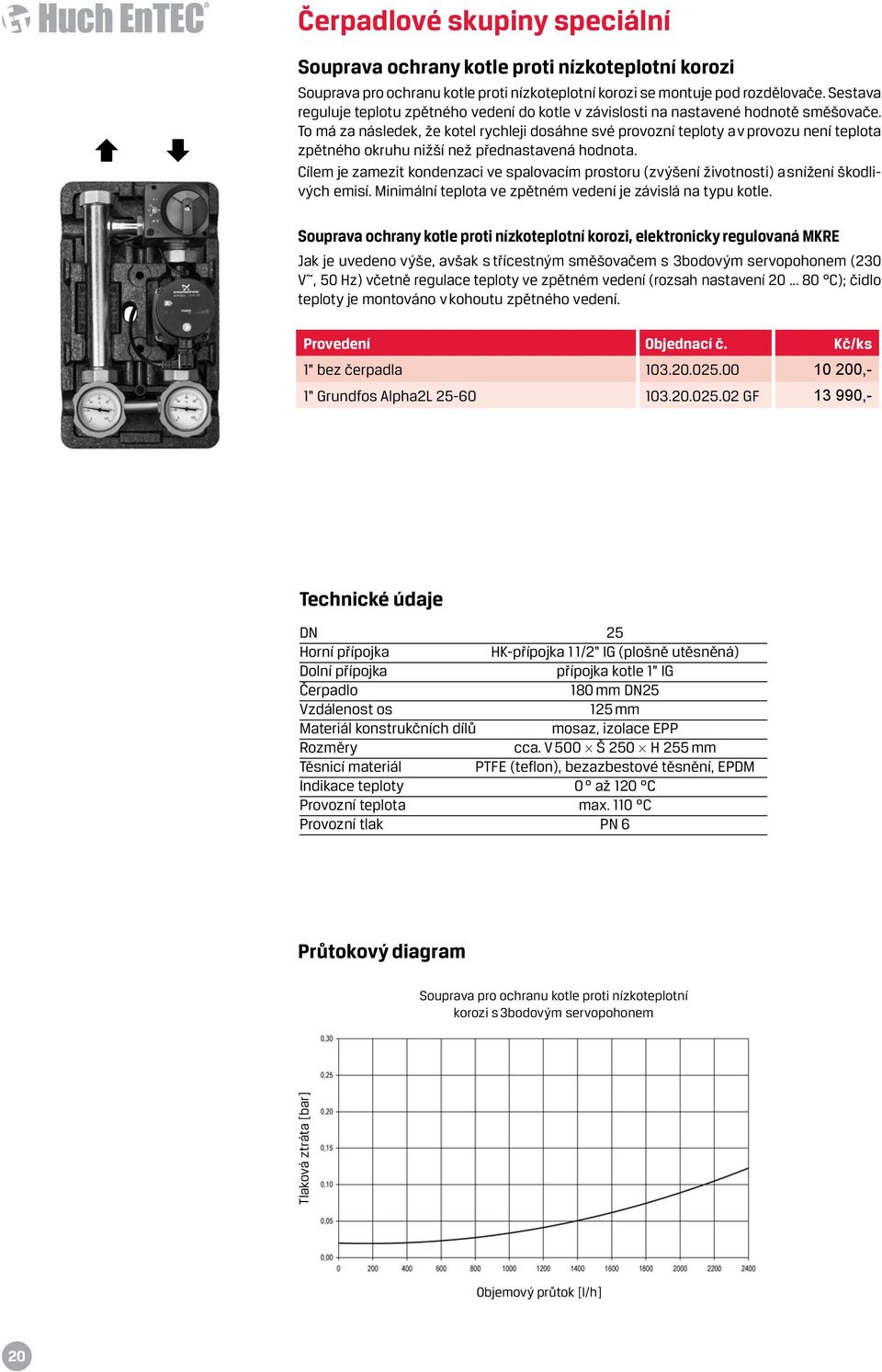

5 vé skupiny speciální Souprava ochrany kotle proti nízkoteplotní korozi Souprava pro ochranu kotle proti nízkoteplotní korozi se montuje pod rozdělovače. Sestava reguluje teplotu zpětného vedení do kotle v závislosti na nastavené hodnotě směšovače. To má za následek, že kotel rychleji dosáhne své provozní teploty a v provozu není teplota zpětného okruhu nižší než přednastavená hodnota. Cílem je zamezit kondenzaci ve spalovacím prostoru (zvýšení životnosti) a snížení škodlivých emisí. Minimální teplota ve zpětném vedení je závislá na typu kotle. Souprava ochrany kotle proti nízkoteplotní korozi, elektronicky regulovaná MKRE Jak je uvedeno výše, avšak s třícestným směšovačem s 3bodovým servopohonem (230 V~, 50 Hz) včetně regulace teploty ve zpětném vedení (rozsah nastavení C); čidlo teploty je montováno v kohoutu zpětného vedení. 1 bez čerpadla ,- 1 Grundfos Alpha2L GF ,- HK-přípojka 1 1/2 IG (plošně utěsněná) přípojka kotle 1 IG 180 mm DN25 Materiál konstrukčních dílů mosaz, izolace EPP cca. V 500 Š 250 H 255 mm Těsnicí materiál PTFE (teflon), bezazbestové těsnění, EPDM Indikace teploty 0 až 120 C Provozní teplota max. 110 C Provozní tlak PN 6 Souprava pro ochranu kotle proti nízkoteplotní korozi s 3bodovým servopohonem 20
