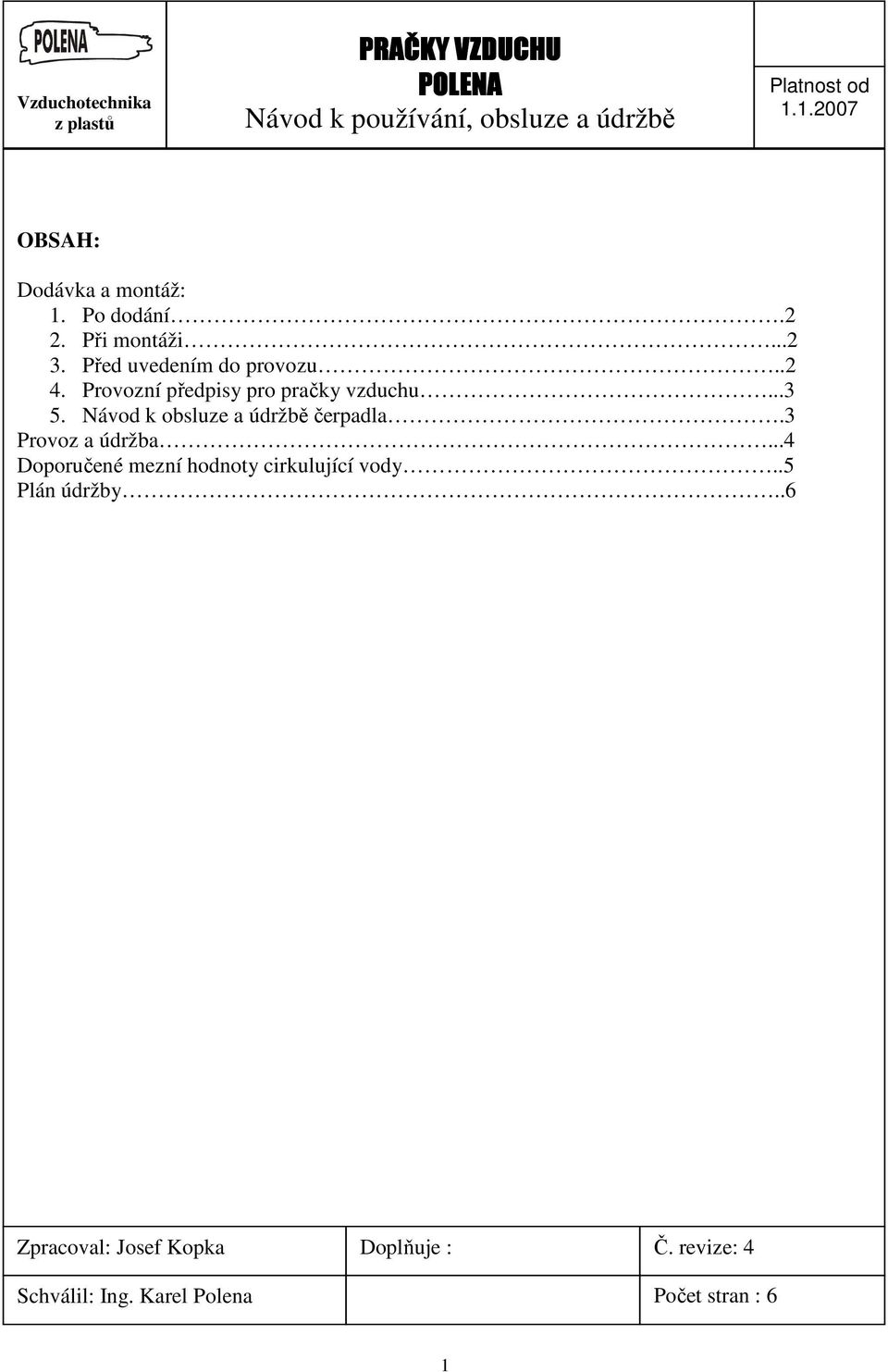

1 Vzduchotechnika z plastů PRAČKY VZDUCHU POLENA Návod k používání, obsluze a údržbě Platnost od OBSAH: Dodávka a montáž: 1. Po dodání.2 2. Při montáži Před uvedením do provozu Provozní předpisy pro pračky vzduchu Návod k obsluze a údržbě čerpadla.3 Provoz a údržba...4 Doporučené mezní hodnoty cirkulující vody..5 Plán údržby..6 Zpracoval: Josef Kopka Doplňuje : Č. revize: 4 Schválil: Ing. Karel Polena Počet stran : 6 1

2 DODÁVKA A MONTÁŽ 1. Po dodání: Pračka vzduchu se musí ihned po dodání zkontrolovat, zda nevykazuje zjevné škody, příp. poškození, ke kterým mohlo dojít během přepravy. Zjištěná škoda se musí bez prodlení nahlásit prodejci, aby bylo možné zahájit jednání o úhradě dopravní škody přes pojištění. 2. Při montáži: Termoplastické umělé hmoty (PP, PE, PA) jsou sice mechanicky velmi odolné, avšak citlivé na rázové namáhání, zejména v oblasti spojů, kde nedosahují pevnostních parametrů oceli. Proto je nutné s pračkou manipulovat opatrně, vyhnout se zejména křížení konstrukce. Větší pozornost a opatrnost je nutné věnovat při manipulaci zejména s potrubím, držákem trysek a odlučovačem kapek. Při teplotách nižších než 5 o C se doporučuje zajistit montáž zařízení u výrobce nebo jím pověřené firmy.pro manipulaci věnujte pozornost upozornění na přepravním obalu. 3. Před uvedením do provozu: Pozor: běh čerpadla naprázdno není dovolen! Pokud pračku neuvádí do provozu odborný pracovník výrobce, nebo vyškolený servis je nutné provést následující úkony. Pračka se před expedicí čistí a podrobuje zkušebnímu provozu. Při montáži se však do pračky opět mohou dostat nečistoty a pevné látky. Tyto se musí zásadně odstranit. Za znečištění na místě montáže a tím vzniklé škody (např. poškození čerpadla) výrobce neručí a nejsou předmětem reklamace. Postup: Zkontrolovat dokonalé upevnění sacího koše čerpadlasací otvory musí být otočeny ke dnu. Zkontrolovat dokonalé uložení držáku trysek a trysek. Naplnit vanu pračky vodou (naplní se tolik vody, až odtéká sifónem). Pokud čerpadlo pracuje s uzavíracím orgánem na výtlačném potrubí, musí se uzavírací ventil při naplňování otevřít, aby došlo k naplnění čerpadla vodou Až nyní se zkontrolujte směr otáčení čerpadla. Správný směr otáčení je dán šipkou na plášti čerpadla. Pro ověření směru otáčení se čerpadlo krátce zapne. V žádném případě není dovolen chod čerpadla na prázdno, protože by došlo ke zničení těsnění čerpadla. Netočíli se motor čerpadla ve směru šipky, je nutné připojení motoru přefázovat. PP

3 4. Provozní předpisy pro pračky vzduchu Polena: V souladu s tímto návodem k obsluze a údržbě se musí pro bezporuchovou funkci pračky na vzduch dodržet následující základní body: Zkontrolovat sací sítko, odstranit z vany pračky cizí tělesa a naplnit do výšky cca mm pod přepadové hrdlo. Použij jak napouštění přes plovák, tak plnění pomocí oplachových trysek. Pozor: po dosažení hladiny vody k plováku, oplachové trysky uzavři. Dopouštění se ukončí automaticky přes plovákový ventil. Zkontrolovat nastavení plovákového ventilu při zadaném provozním tlaku čerstvé vody max. 2,5 bar. Plovákový ventil je nastaven správně tehdy, když se hladina vody pohybuje mezi, min. 1 cm nad čidlem nejnižší hladiny a max.1cm pod dolní hranou přepadu. Je normální, když odlučovač kapek zpočátku vykazuje průraz, protože profily ještě nejsou zvlhčeny. Tento jev časem zmizí (zařízení opakovaně vypnout a nechat uschnout vodu). Zkontrolovat směr otáčení čerpadla a tlak (1,0 1,5 bar) na vstupu do trysek pouze při naplněné vaně pračky a po uvedení do provozu se zadaným množstvím vzduchu. Zkontrolovat všechny kabely, šroubové spoje a upevnění trysek, zda jsou těsné. 5. Návod k obsluze a údržbě čerpadla: Následují nejdůležitější body pro řádný provoz čerpadla. Prosím, dodržujte tento speciální návod k obsluze a údržbě, který vydal výrobce čerpadla. (Čerpadla LOWARA řady FH a SH, CA, CEA a CO jsou horizontální odstředivá čerpadla.) Čerpadlo se nesmí nikdy uvést do provozu bez kapaliny. Do čerpadla se nesmí dostat cizí látky. Maximální četnost zapínání za hodinu: 20 pro výkony do 5,5 kw 15 pro výkony do 15 kw 12 pro vyšší výkony. Napájecí napětí podle typového štítku čerpadla: +6%/10%. Maximální výkyvy napájecího napětí v porovnání s hodnotou na typovém štítku: ±5%. Motor je vhodný pro dodávku vedlejšího výkonu v místnostech při teplotách do +40 o C a výkonnosti ve výšce m podle normy IEC 341. Relativní vlhkost max. 95%. Krytí IP 55. Provozní kmitočet čerpadla nesmí být nižší než 25Hz. Elektrické připojení a náležitá ochrana musí být provedeny v souladu s platnými předpisy. Čerpadlo je jištěno proti běhu naprázdno hlídáním min. hladiny ve vaně pračky. Hladinový spínač HRH2 musí být nastaven: volba funkce DOWN nastavení zpoždění výstupu na 10s nastavení citlivosti sondy na střední hodnotu(upravit dle použité vody). Jakákoliv manipulace s nastavením během provozu je zakázána. 3

4 PROVOZ A ÚDRŽBA Komora vodní pračky není náročná na údržbu pro nesnášivost povrchu. Cirkulující voda je ošetřena magnetickou úpravou, která zamezuje tvorbě inkoustů vodního kamene avšak vzniká jeho suspenze, která se odstraňuje ze stěn a vnitřních částí trysek oplachem tlakovou vodou. Stanovení pravidelných intervalů pro čištění praček vzduchu s ohledem na daný stupeň znečištění. Nepoužívat čistící přípravky, které tvoří pěnu. Nejvhodnější pro čištění je použití tlakového vodního čističe s dávkováním dezinfekčního přípravku. Při plnění a vypouštění vany se nesmí zařízení používat k čištění vzduchu. Pro delší přerušení provozu by se měla voda z pračky vypustit, a před dalším napouštěním pračka vydesinfikovat. Škody na zařízení v důsledku nedostatečného čištění nebo cirkulující vody nedovolených parametrů nejsou předmětem reklamace a záruky. Voda v pračce se musí pravidelně vyměňovat, a zároveň se provede čištění vnitřního povrchu pračky tlakovou vodou. Četnost se řídí podle stupně znečištění. Optimálně 1 x týdně. Odlučovače kapek, trysky a usměrňovače se musí kontrolovat, zda neobsahují usazeniny a případně se podle potřeby vyčistí. Pro desinfekci komory pračky doporučujeme používat přípravek SAVO pro pitnou vodu v koncentraci dle návodu výrobce. Pro opětovné rychlonapouštění použijte následující postup: Otevřete přívodní ventil čisté vody a současně trysky omývání vany. Po dosažení výšky vody >1 cm nad čidlo nejnižší hladiny uzavřete ventil trysek omývání vany. Maximální hladinu dále zajistí plovákový ventil. Pro údržbu založte Provozní deník dle návrhu na str.6 nebo obdobný. Ing. Karel Polena v.r. Polena vzduchotechnika z plastů: Sídlo: Jarkovská 1289/1, Praha 5 Radotín Provozovna: Dublovice 225, tel.: , fax: , polena@polena.cz, 4

5 Doporučené mezní hodnoty vlastností cirkulující vody do rozstřikovacího zvlhčovače (pračky vzduchu): Pozor: I krátkodobé překročení uvedených mezních hodnot vede k průrazu odlučovačů kapek a k nebezpečnému usazování solí v připojených přístrojích. Vlastnost Normální požadavky na klimatizaci Klimatizační zařízení pro Úseky zpracování dat Sterilní a čisté prostory 4)5) Vzhled čirá, bezbarvá, bez usazenin Hodnota ph 7 8,5 Celkový obsah solí GSG g/m 3 < 800 < 250 < 100 Vodivost 3) ms/m µs/cm < 100 < 1000 < 30 < 300 < 12 < 120 > 0,5 < 5 < 3 Vápník Ca** mol/m 3 g/m 3 > 20 Karbonátová tvrdost KH mol/m 3 < 0,7 *d < 4,0 // sterilizace při zkoušce tvrdosti 1) KH mol/m 3 < 3,5 *d < 20 Chlorid Cl mol/m 3 g/m 3 < 180 Síran SO 4 mol/m 3 g/m 3 < 290 Spotřeba KMnO 4 g/m 3 < 50 < 20 < 10 Počet zárodků 2) ml 1 < 1000 < 100 < 10 1) Sterilizace organofosfátem plus dispergačním prostředkem, v závislosti na sterilizujícím účinku je možná i vyšší koncentrace. 2) Předpoklad pro nízký obsah zárodků je tmavá (neprůsvitná) pračka vzduchu. 3) Při zvlhčování na více než 95% relativní vlhkosti je nutné omezit vodivost na 800µS/cm. (Jinak dojde k průrazu kapkového odlučovače.) 4) Materiál v kontaktu s vodou: umělá hmota a ocel CrNiMo. 5) V konkrétním případě, např. dodatečná napájecí voda permeat RO, je možné připustit i vyšší mezní hodnoty, např. 200µs/cm (pak je vyšší prachové zatížení filtru). Při použití hliníku a zvýšené koncentraci SiO 2 na více než 10 až 20 g/m 3 se tvoří tvrdé povlaky. Dodržet je nutné mezní hodnoty pro vypouštění odpadní vody a ochranu životního prostředí. Při kontrole se musí změřit všechny hodnoty. Tyto musí ležet pod doporučenými mezními hodnotami. Obvykle uvedené parametry splňuje pitná voda z veřejného vodovodního řadu. 5

6 Plán údržby Poř. č. Datum Provedení čištění a demontáž Sání pračky Trysky Usměrňovač Odlučovač kapek Poznámky Podpis
