Kompaktní talířové brány Qualidisc. Optimální příprava půdy a zapravení posklizňových zbytků

Transkript

1 Kompaktní talířové brány Qualidisc Optimální příprava půdy a zapravení posklizňových zbytků

2 Vysoká kvalita, univerzálnost, vysoká výkonnost a účinnost! Qualidisc N nesený pevný Qualidisc F nesený hydraulicky sklopný Qualidisc T tažený hydraulicky sklopný Obdělávání strniště má důležitý význam při udržování orné půdy. Cílem je zapravení semen plevelů a vypadlých semen obilnin do půdy a následné intenzivní promíchání půdy, což podporuje vyklíčení semen a umožní jejich pozdější účinnou likvidaci. Rovnoměrné zapravení slámy představuje klíčový činitel pro klíčení semen, a proto Kverneland vyrobil Qualidisc. Je to univerzální stroj, který je konstruován na dobré vnikání do půdy při mělké, stejně jako při hlubší kultivaci. Je vhodný k promísení slámy, práci s velkým množstvím posklizňových zbytků (sláma, meziplodiny atd.) a jejich kvalitním rozřezáním. Je výkonný s jednoduchým nastavením a minimálními náklady na údržbu. 2

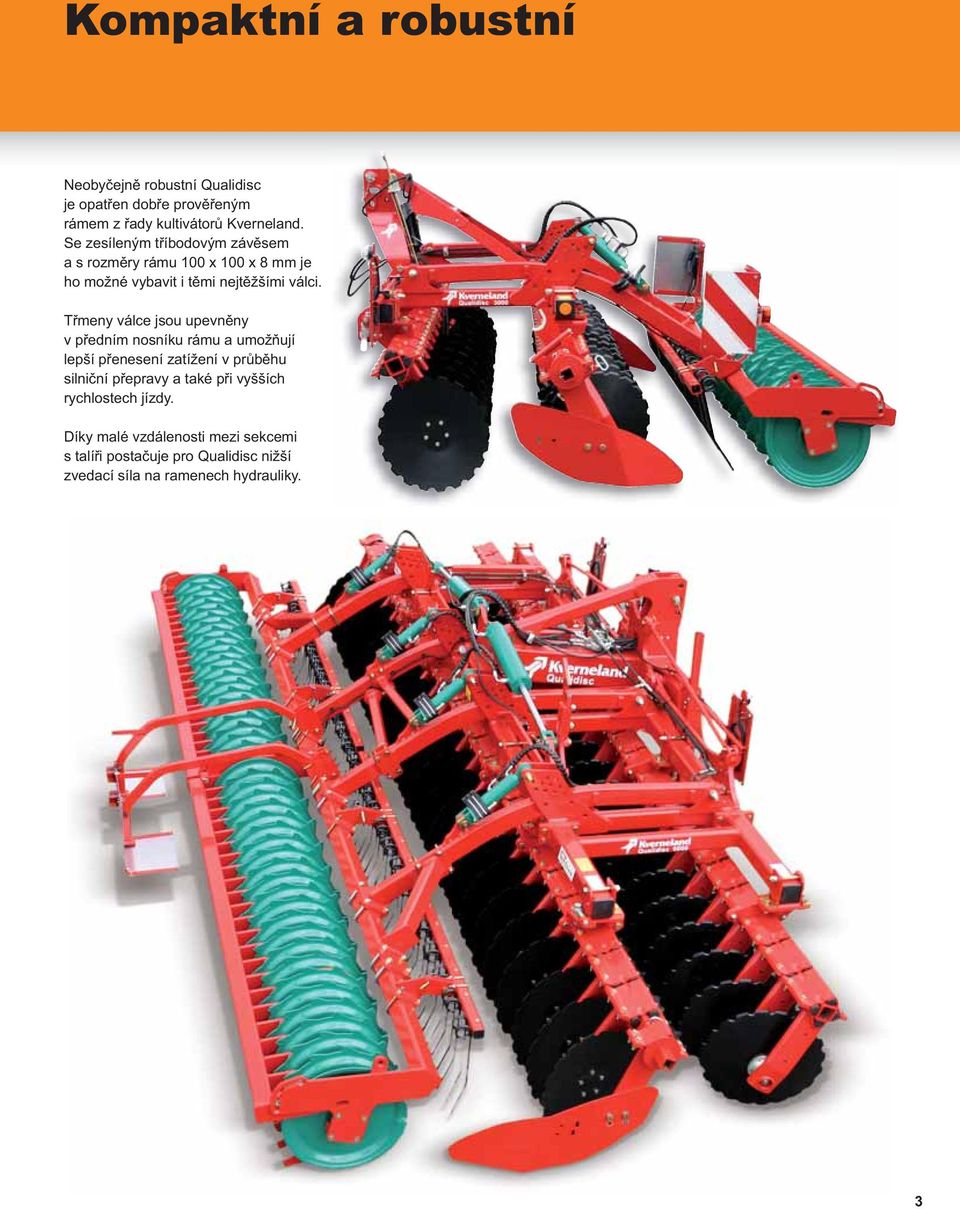

3 Kompaktní a robustní Neobyčejně robustní Qualidisc je opatřen dobře prověřeným rámem z řady kultivátorů Kverneland. Se zesíleným tříbodovým závěsem a s rozměry rámu 100 x 100 x 8 mm je ho možné vybavit i těmi nejtěžšími válci. Třmeny válce jsou upevněny v předním nosníku rámu a umožňují lepší přenesení zatížení v průběhu silniční přepravy a také při vyšších rychlostech jízdy. Díky malé vzdálenosti mezi sekcemi s talíři postačuje pro Qualidisc nižší zvedací síla na ramenech hydrauliky. 3

4 Robustní ramena talířů, nevyžadující údržbu, vysoká únosnost ložisek a velké kónické talíře. Lehké a přitom pevné rameno Ojedinělá konstrukce umožňuje snížení hmotnosti a zvýšení pevnosti. Konstrukce z dutých profi lů zajistí, že rameno může odolat vysokému přednímu a bočnímu zatížení a speciální profi l umožní dobrý průchod zeminy, dokonce i při větším množství posklizňových zbytků rostlin. Přesný úhel nastavení talíře (úhel řezu) Horní část ramene je opatřena speciálními třmeny, které zabrání jakémukoliv bočnímu pohybu. Pro zajištění optimální kvality řezání, dokonce i v nejsušších podmínkách, je úhel řezu stálý. Zadní sekce talířů pracuje vůči přední jednotce přesazeně, což umožní optimální účinnost a zapravení rostlinných zbytků. Systém pryžových tlumičů nárazů, nastavitelných podle velikosti talíře a pracovní rychlosti Bezúdržbová ramena jsou namontována mezi pryžové tlumiče, které pohlcují jakékoliv rázy, vznikající při kontaktu s nepředvídanou překážkou. Jestliže síly budou příliš vysoké, ramena talíře se budou otáčet tak, aby překonala překážku, takže ochrání stroj. Bezúdržbová ložiska Každé vyhnuté rameno je opatřeno velkým bezúdržbovým dvouřadým kuličkovým ložiskem a nosnou hřídelí Ø 35 mm. Toto vysoce kvalitní ložisko je schopné nést velké radiální i axiální zatížení. Zvětšená ochrana na straně ramene je dosažena speciálním těsněním a zakrytými ložisky. Na druhé straně je talíř chráněný proti prachu O-kroužkem. Náboj talíře je upevněn k ramenu šrouby a speciálními podložkami, které zabrání jakémukoliv uvolnění. Šroub je chráněn před zeminou svou polohou uvnitř ramene. 4

5 Bezvadná kvalita podříznutí půdy v celém profilu! Talíř velkého průměru Za účelem dosažení dokonalé kvality podříznutí, třeba i jen v malé pracovní hloubce, je Qualidisc opatřen talíři velkého průměru (565 mm). Tento zvýšený průměr umožňuje snadnou práci s nejvyššími objemy zbytků rostlin, jako jsou například meziplodiny, které mají být zničeny před setím následné plodiny. Vykrojení talířů zlepší jejich pronikání do půdy a otáčení bez ohledu na jakékoliv zbytky rostlin. Stálý úhel nastavení (řezu) Bez ohledu na průměr talíře je úhel řezu (nastavení) vždy stálý zásluhou své kónické konstrukce. Talíř s dlouhou životností Talíře o tloušťce 6 mm jsou speciálně tepelně zpracované a tím získávají dlouhou trvanlivost a pevnost. Takže životnost stroje byla zvýšena a náklady na údržbu sníženy. Požadujte kvalitu Kverneland! Boční nastavení pro dokonalou kvalitu řezání S cílem dodržení optimální kvality podříznutí půdy v celém profi lu je Qualidisc opatřen vzájemným nastavením první a druhé řady talířů, které umožňuje, aby byly jednotlivé talíře ve správné poloze, i když se talíř opotřebí na menší průměr. Nálepka na rámu zobrazuje nastavení sekcí talířů podle jejich průměru jednoduché a účinné! 5

6 Jednoduché nastavení! Pracovní hloubka je snadno nastavitelná pomocí vymezovacích podložek, umístěných na zahlubovacích hydraulických válcích. Pro zlepšení proniknutí do půdy je možné dotížit válce kdykoliv v průběhu práce. Se zajištěnými válci, pomocí speciálního uzavíracího ventilu, bude hloubka konstantní. Nastavitelné boční defl ektory na pravé i levé straně ovládají průchod půdy a vytvářejí dokonale rovný povrch. Všechny talíře pracují ve stejné hloubce a žádný z nich není používaný k nastavení na boku stroje. Tím se nesnižuje pracovní záběr stroje. Na modelech s pevným rámem jsou boční defl ektory sklopné tak, aby se dodržela povolená přepravní šířka a byly dodrženy dopravní předpisy pro jízdu po veřejných komunikacích. Zavlačovací brány, umístěné přímo před válcem, jsou navržené tak, aby pruty procházely proudem zeminy a urovnaly půdu v závislosti na zvolené agresivitě. Sklon prutových bran ve spodní části umožňuje postupný průchod zeminy bez vysokého nároku na příkon. 6

7 Velký výběr válců! Podle vlastností půdy, požadovaného utužení, promíchání půdy a slámy, požadovaného povrchu půdy a dostupné síly pro zvedání, nabízí Kverneland následující výběr zadních válců: Prutový válec Ø 550 mm Spirálový válec Ø 500 mm Prutový válec Ø 550 mm Spirálový válec Ø 500 mm Zdvojený prutový válec Ø 400 mm Válec Flexline Ø 585 mm: je pogumovaný a rýhovaný, pro opětovné utužení lehkých až středních půd (odpovídá kotoučovému válci). Válec Actiring Ø 560 mm: aktivní s nastavitelnými noži, zajistí dobré promíchání půdy se slámou a její utužení. Válec Actipack Ø 560 mm: těžší, pro drcení hrud a opětovné utužení velmi ztvrdlé půdy. Přizpůsobený rovněž do podmínek s těžkou a lepivou půdou. Zdvojený prutový válec Ø 400 mm Válec Flexline Ø 585 mm Válec Actiring Ø 560 mm Válec Actipack Ø 560 mm Zátěžový test Před uvedením podmítače Qualidisc na trh musela být celá konstrukce podrobena důkladným zátěžovým testům, aby byla zaručena kvalita, která nese jméno Kverneland. Pro nás je velmi důležité, aby zákazník byl plně spokojen: Stroje navrhují vysoce kvalifi kovaní konstruktéři s mnoha zkušenostmi z oblasti zemědělství. Nejmodernější technologie umožňují používání unikátních zkušebních metod pro zkoušky pevnosti, jako statický zátěžový test, testy pnutí v materiálu a vibrační test životnosti. A nakonec jsou stroje testovány přímo u zákazníků v různých podmínkách, aby potvrdily, že splňují všechny požadavky na pevnost a kvalitu práce. 7

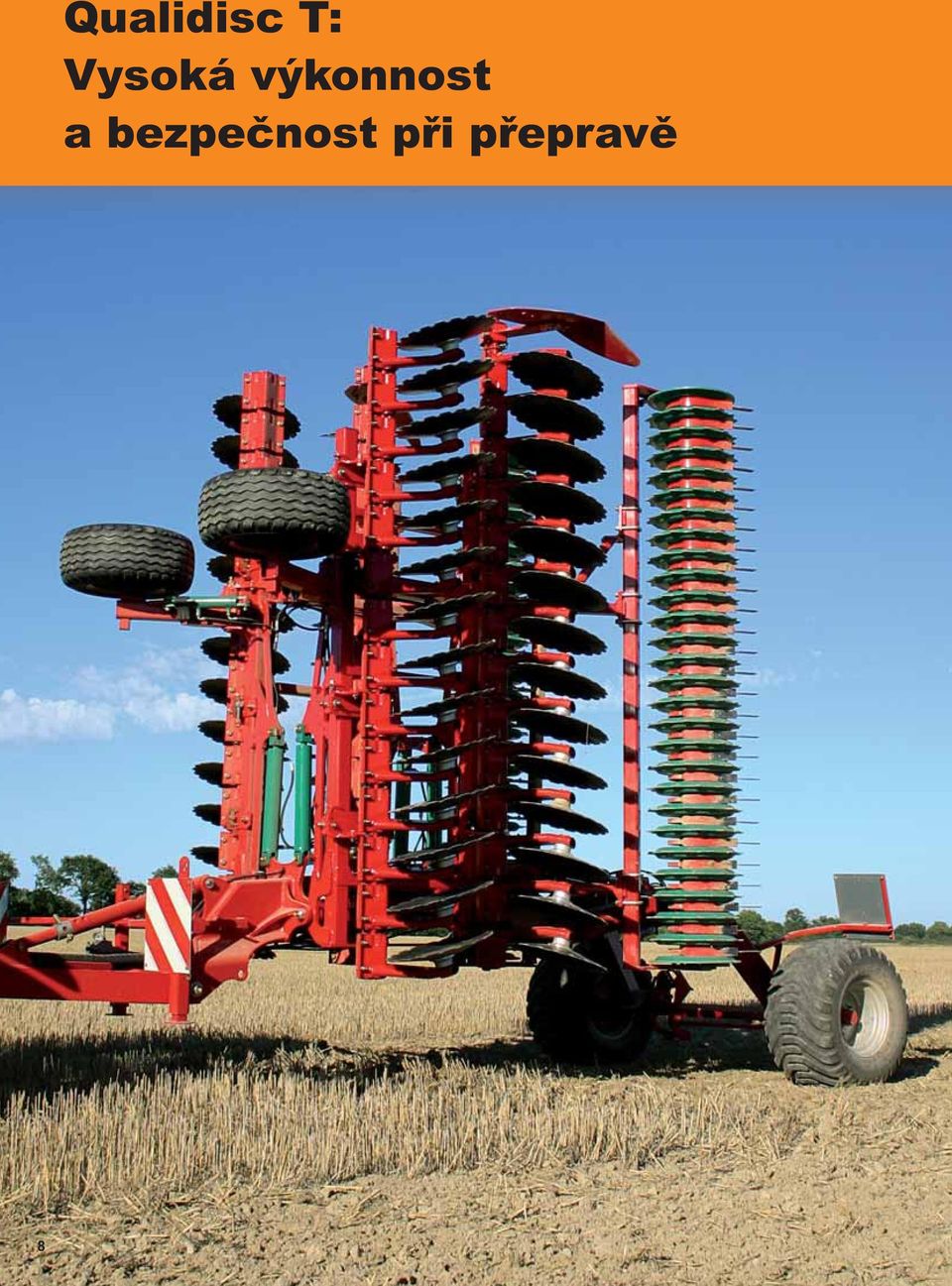

8 8 Qualidisc T: Vysoká výkonnost a bezpečnost při přepravě

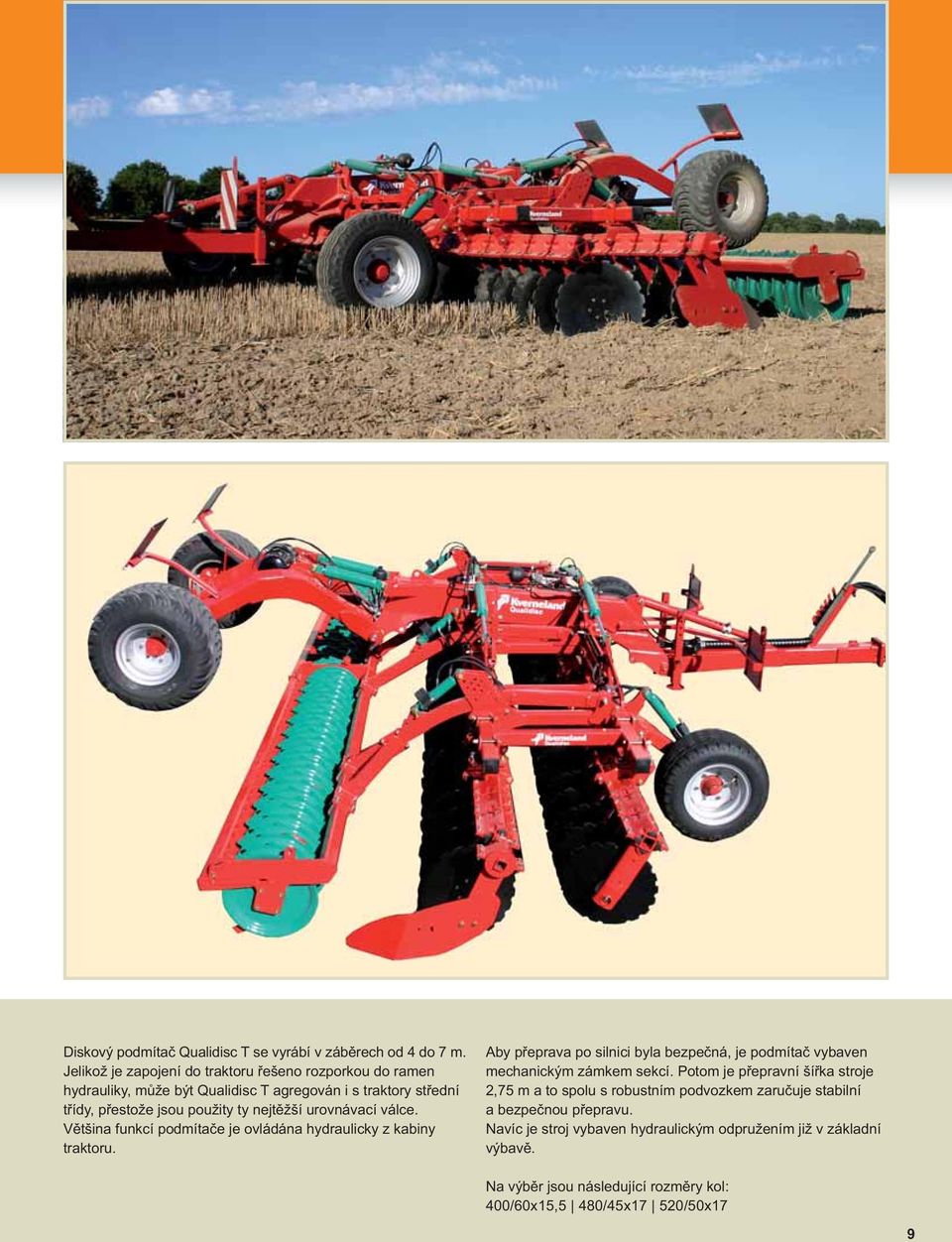

9 Diskový podmítač Qualidisc T se vyrábí v záběrech od 4 do 7 m. Jelikož je zapojení do traktoru řešeno rozporkou do ramen hydrauliky, může být Qualidisc T agregován i s traktory střední třídy, přestože jsou použity ty nejtěžší urovnávací válce. Většina funkcí podmítače je ovládána hydraulicky z kabiny traktoru. Aby přeprava po silnici byla bezpečná, je podmítač vybaven mechanickým zámkem sekcí. Potom je přepravní šířka stroje 2,75 m a to spolu s robustním podvozkem zaručuje stabilní a bezpečnou přepravu. Navíc je stroj vybaven hydraulickým odpružením již v základní výbavě. Na výběr jsou následující rozměry kol: 400/60x15,5 480/45x17 520/50x17 9

10 Výborné vnikání do půdy Díky agresivnímu postavení disků a značné hmotnosti (až 150 kg/disk), zaručuje Qualidisc T precizní práci dokonce i v nejtěžších podmínkách. Půdní profi l je kompletně podříznutý, posklizňové zbytky rovnoměrně nařezány a promíseny se zeminou, aby plevele a ztrátová zrna rychle vzešly. Stabilní pracovní poloha Aby stroj byl při práci stabilní, doporučujeme jako alternativní výbavu kola 340/55x16, zajišťující výbornou kontrolu hloubky diskových sekcí. Vzdálenost mezi vodicím kolem vpředu a válcem vzadu je malá, a proto je dodržena hloubka zpracování a zamezeno boční vychýlení při jízdě. Hloubka zpracování se nastavuje velmi jednoduše pomocí vymezovacích podložek na pístnicích na přítlačném válci. 10

11 Vždy ten správný závěs Rozporka kat. III Tato rozporka umožňuje natočení v úhlu až 180. Kulové spojení Kulové spojení zaručuje spojení traktoru a stroje bez jakékoliv vůle. Umožňuje práci i ve velmi kopcovitém terénu. Pevné tažné oko o průměru 50 mm Tento způsob se používá při zapojení do pevného závěsu. Otočné tažné oko o průměru 50 mm Tento způsob se používá při zapojení do pevného závěsu a umožňuje práci i v kopcovitém terénu. Upozornění: Pro traktory s dvojmontáží nebo širokými koly je možno dodat nastavení oje o 85 cm pro lepší otáčení na souvrati. Je-li stroj vybaven pevným okem, musí mít paralelní zvedání. Technické údaje Model 3000N 3500N 4000N 4000F 5000F 6000F 4000T 5000T 6000T 7000T Rám pevný sklopný tažený-sklopný Pracovní záběr (m) 3,00 3,50 4,00 4,00 5,00 6,00 4,00 5,00 6,00 7,00 Přepravní šířka (m) 3,00 3,50 4,00 2,55 2,55 2,55 2,75 2,75 2,75 2,75 Průměr talíře (mm) Počet talířů Průřez skříňového rámu (mm) 100 x 100 x x 100 x x 100 x 8 a 200 x 200 x 10 a 300 x 200 x 10 (centrální rám) (centrální rám) Ovládání pracovní hloubky hydraulicky pomocí rozpěrných tělísek hydraulicky pomocí rozpěrných tělísek Počet dvojčinných ventilů 1 dvojčinný ventil 2 dvojčinné ventily 3 dvojčinné ventily 3bodový závěs kat. II a III kat. III kat. III Světlá výška pod rámem (mm) Vzdálenost mezi talíři (mm) Válce, které jsou k dispozici prutový válec Ø 550 mm, spirálový válec Ø 500 mm, prutový válec Ø 550 mm zdvojený prutový válec Ø 400 mm, spirálový válec Ø 500 mm válec Flexline Ø 585 mm, válec Actiring Ø 560 mm, válec Flexline Ø 585 mm válec Actipack Ø 560 mm válec Actiring Ø 560 mm válec Actipack Ø 560 mm Hmotnost s prutovým válcem (kg) Hmotnost s válcem Actiring (kg) Hmotnost s válcem Actipack (kg) Hmotnost s válcem Flexline (kg) Požadovaný příkon (k) Max. povolený výkon (k) Informace poskytnuté v této brožuře slouží pouze pro účely podání všeobecných informací a pro distribuci po celém světě. Poskytnuté informace nemohou být základnou pro jakékoliv domáhání se náhrady škody právní cestou proti skupině Kverneland Group. Dostupnost modelů, technické údaje a vybavení na přání se může lišit podle konkrétní země. Informujte se prosím u Vašeho místního prodejce. Kverneland Group si ponechává právo kdykoliv provést změny na konstrukci nebo technických údajích. Bezpečnostní zařízení smějí být sejmuta ze stroje pouze pro účely vysvětlení, za účelem lepšího představení funkce strojů. Abyste se vyvarovali nebezpečí poranění, bezpečnostní zařízení nesmí být nikdy demontována. 11

12 Kverneland Group Kverneland Group je přední mezinárodní společnost vyvíjející, vyrábějící a prodávající zemědělské stroje a poskytující služby. Výrazné soustředění se na inovaci nám umožňuje poskytovat jedinečnou a širokou řadu výrobků s vysokou kvalitou. Nabízíme profesionální zemědělské veřejnosti stroje na přípravu půdy, setí, stroje pro sklizeň píce a lisovaní do balíků, rozmetání a postřikování. Originální náhradní díly Náhradní díly Kverneland Group jsou navrženy tak, aby zajistily spolehlivou, bezpečnou a optimální činnost stroje zároveň zajistí nízké náklady po celou dobu své životnosti. Vysoké standardy kvality jsou dosaženy díky použití inovačních metod při výrobě a patentovaným postupům ve všech našich výrobních závodech. Kverneland Group má velmi profesionální síť partnerů, kteří Vás podporují servisem, technickými znalostmi i originálními náhradními díly. Kverneland Group Czech s.r.o. Váš prodejce: Košťálkova 1527, Beroun Tel.: infocz@kvernelandgroup.com
