Dvourotorové shrnovače. Shrnující do středu a shrnující do strany Pracovní záběr 3,6-7,6 m

Transkript

1 Dvourotorové shrnovače Shrnující do středu a shrnující do strany Pracovní záběr 3,6-7,6 m

2 Shrnovače JF-STOLL jsou osazené robustními a spolehlivými převodovkami, a proto vyžadují pouze minimální údržbu. Shrnovače JF-STOLL se spolehlivými rotory Tangenciální uložení ramen Ramena nesvírají se středem rotoru pravý úhel. Shrnovací ramena jsou umístěná optimálně tak, aby s posečenou hmotou bylo zacházeno šetrně a za strojem zůstával perfektní řádek. Zapouzdřená kulisová dráha Kryt z ocelového plechu chrání kulisovou dráhu proti vnikání trávy. Pomocí páky můžete kulisovou dráhu naklápět a přizpůsobovat tak stroj nejrůznějším pracovním podmínkách. Rotory řady Pro Rotory řady Pro mají velkou vzdálenost (400 mm) mezi ložisky, díky čemuž jsou ramena stabilně uložená to má pozitivní vliv na životnost i při velkém zatížení. Kulisová dráha je chráněná proti špíně a uzavřená převodovka je naplněná mazivem na celou dobu životnosti. Dvouprsty řady Pro jsou prohnuté, aby co nejlépe tvarovaly řádek. Ramena jsou rovněž prohnutá, aby zajistila co nejlepší sebrání posečené hmoty. 400 mm

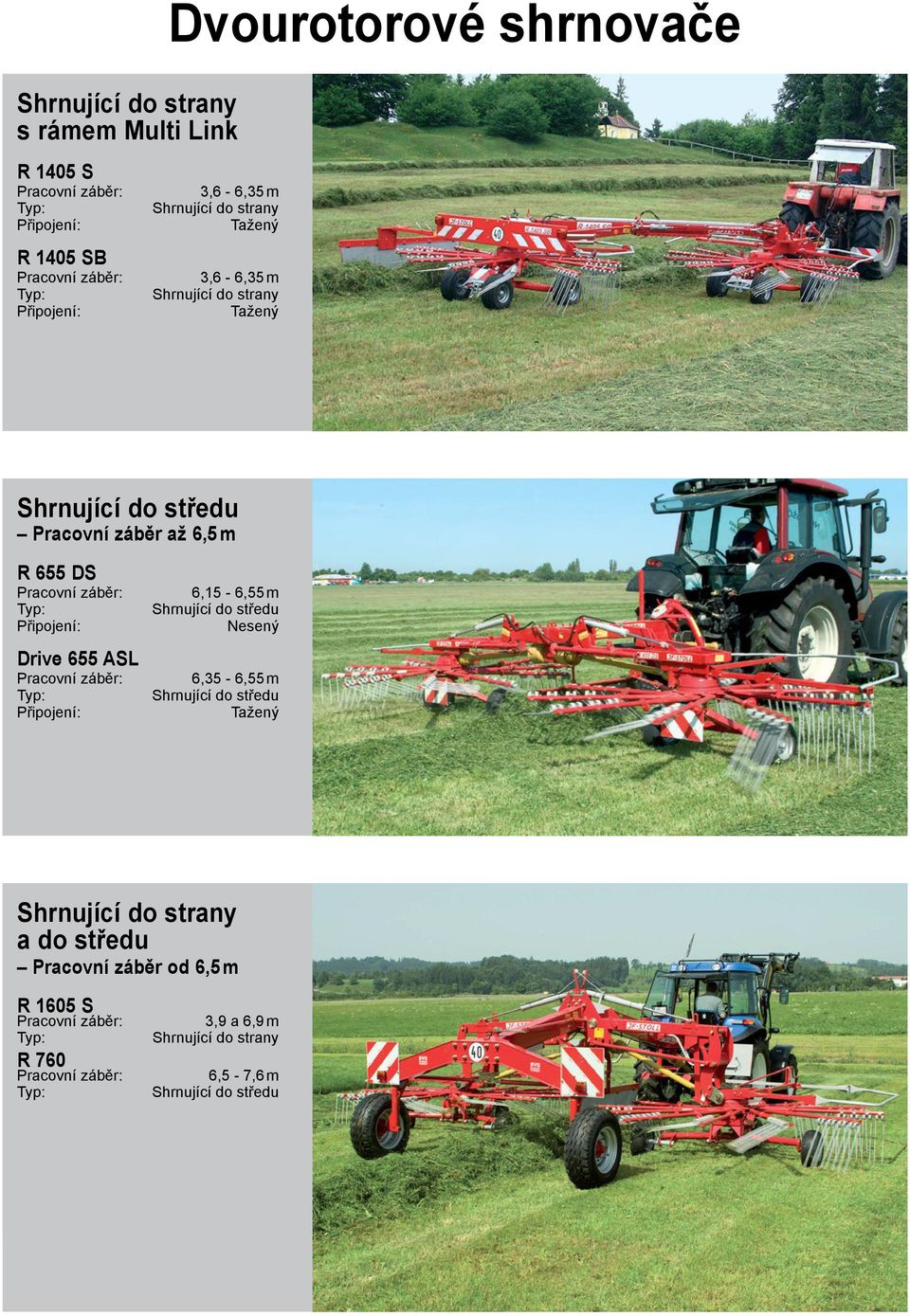

3 Shrnující do strany s rámem Multi Link R 1405 S Pracovní záběr: Typ: Připojení: R 1405 SB Pracovní záběr: Typ: Připojení: Dvourotorové shrnovače 3,6-6,35 m Shrnující do strany Tažený 3,6-6,35 m Shrnující do strany Tažený Shrnující do středu Pracovní záběr až 6,5 m R 655 DS Pracovní záběr: Typ: Připojení: Drive 655 ASL Pracovní záběr: Typ: Připojení: 6,15-6,55 m Shrnující do středu Nesený 6,35-6,55 m Shrnující do středu Tažený Shrnující do strany a do středu Pracovní záběr od 6,5 m R 1605 S Pracovní záběr: Typ: R 760 Pracovní záběr: Typ: 3,9 a 6,9 m Shrnující do strany 6,5-7,6 m Shrnující do středu

4 6,35 m - 6,55 m 6,15 m - 6,55 m R 1405 S Shrnovače shrnující do strany 7,6 m 8,2 m 6,9 m 8,6 m s rámem Multi Link Shrnovače shrnující do strany s rámem Multi Link Rahmen se vyznačují velkou obratností a variabilním pracovním záběrem. Pracovní záběr lze měnit i v průběhu práce. Nahrabovanou hmotu lze ukládat na jeden nebo dva samostatné řádky podle potřeby. Oba rotory se mohou na sobě nezávisle přizpůsobovat povrchu terénu. Stroj lze podle přání vybavit různým příslušenstvím i různými pneumatikami (za příplatek). Tak lze stroj přizpůsobit všem možným pracovním podmínkám. 3,60 m - 6,45 m Jednoduchý řádek 3,40 m 6,05 m 7,6 m 6,9 m 3,60 m Dva samostatné řádky 3,6 m R 1405 S 3,0 m 2,20 m Transportní poloha Jistě a bezpečně i na svazích Konstrukční řešení rámu Multi Link dovoluje volné přizpůsobení se povrchu terénu. Příčný sklon lze nastavit samostatně pro každý z rotorů. Shrnovač R 1405 S je tak vhodný nejen pro rovinaté pozemky v nížinách, ale jeho silné stránky využijete naopak především na stráních a všude tam, kde jiné shrnovače shrnující do strany jsou již bezmocné. Výraznou předností je kardanické zavěšení rotorů a nízko umístěné těžiště stroje. Se shrnovačem R 1405 S můžete bezpečně pracovat na každém svahu to je jisté. R 1405 S

5 Variabilní pracovní záběr nastavitelný i v průběhu práce Nastavitelný ze sedačky traktoru Přesunutím zadního rotoru, ovládaným ze sedačky traktoru, lze i během shrnování podle potřeby spojitě měnit požadovaný pracovní záběr. Pokud jsou oba rotory v zákrytu, je dosaženo nejmenšího možného záběru, to je 3,60 m. Pokud je zadní rotor maximálně vysunutý, dosahuje se maximálně možného záběru, to je 6,45 m. Díky této vlastnosti můžete nahrabovat na jeden nebo dva samostatné řádky. Pomocí ovládací páky můžete v průběhu práce měnit pracovní záběr. Pracovní záběr lze plynule měnit pomocí tohoto ovladače, který se umísťuje do traktoru. Díky variabilnímu pracovnímu záběru můžete zabránit kolizím s ploty a jinými překážkami. Jeden jednoduchý řádek S tímto systémem lze dosahovat vysoké výkonnosti a i se slabším traktorem lze nahrabovat na velké řádky. Pracovní záběr pro jednoduchý řádek je od 3,60 m do 6,45 m. Dva samostatné řádky Pokud si to přejete, můžete nahrabovat na dva samostatné řádky. Řádkovací plachtu pro druhý řádek lze dodat za příplatek. Obracení řádků V oblastech s vysokou vlhkostí vzduchu může být nutné řádek ještě jednou otočit. To s tímto shrnovačem není žádný problém. R 1405 SB Přídavná řádkovací plachta (za příplatek) K formování dvou samostatných řádků je nutné namontovat přídavnou řádkovací plachtu. Pro tuto další plachtu je k dispozici zvláštní transportní držák.

6 Kardanické zavěšení zadního rotoru (Za příplatek) Pro práci na velmi zvlněných terénech je možné za příplatek dodat tento shrnovač s kardanickým zavěšením zadního rotoru. S tímto způsobem zavěšení se pak zadní rotor může naklánět ve všech směrech (dopředu i dozadu, doleva a doprava) a tak optimálně kopírovat povrch terénu. To je velkou výhodou především na velmi zvlněných pozemcích. Intenzita účinnosti se nastavuje pomocí hydrauliky. Pokud je stroj vybavený kardanickým zavěšením rotoru, musí být rovněž vybavený tandemovým podvozkem. R 1405 SB s nuceným řízením Pokud pracijete na pozemcích, na kterých je nutné často provádět prudké obraty, je pro vás R 1405 SB přesně tím pravým strojem. R 1405 SB reguluje automaticky pohyby řádku a práce je citelně snazší. S stroje bez nuceného řízení se zadní rotor řídí ručně tak, aby mezi rotory nezůstávala ležet žádná hmota. O to se obsluha R 1405 SB vůbec nemusí starat. Stroj s nuceným řízením to vyrovnává automaticky sám to traktoristovi podstatně usnadňuje práci na loukách, kde musí často zatáčet. Se shrnovačem R 1405 SB uklidíte pole snadno, rychle a čistě. R 1405 SB odvádí perfektní práci i v ostrých zatáčkách. R 1405 SB Přední rotor Zadní rotor Nejlepší výsledky dosáhnete se dvěma překrývajícími se rotory.

7 Rychlozdvih a bezpečný transport 3,0 m I s namontovanými rameny je transportní šířka jen 3,0 m. Pro bezpečný a rychlý transport mezi vašimi pozemky a po veřejných komunikacích je stroj standardně vybavený výstražnými tabulemi a předepsaným osvětlením. Zadní řádkovací plachta se automaticky zvedá. Protože průměr rotorů i s nasazenými rameny je 3 metry, je transport z pozemku na pozemek bezproblémový. Pokud potřebujete transportní šířku zmenšit, je možné ramena snadno demontovat transportní šířka je pak jen 2,20 m. 2,2 m S demontovanými rameny je transportní šířka jen 2,20 m. Hydraulické zvedání rotorů Zvednutí rotorů na souvratích nebo pro silniční transport se provádí pomocí hydrauliky z kabiny traktoru. Dvouprsty se zvednou o 45 cm nad povrch terénu a tak snadno přejdou nad řádkem na souvrati. Převedení stroje do transportní polohy je rychlé a snadné. Transportní držáky ramen Bezpečné uložení ramen při transportu vůbec neomezuje výhled traktoristy dozadu. Příslušenství za příplatek pro R 1405 S/SB Tandemový podvozek (Za příplatek) Zadní rotor lze vybavit tandemovým podvozkem (u strojů s kardan. zavěšením rotoru je to nutné). Balonové pneumatiky 18/8.5-8 na všech 4 kolech zvyšují bezpečnost stroje. Tento podvozek lze dodat i pro přední rotor. Zdvojená kola (Za příplatek) S těmito koly prakticky padají všechny hranice. Jejich přednosti vyniknou zejména na vlhkých loukách a na příkrých svazích. Stroj drží přesně stopu, nehrozí jeho převrácení, a přitom je velmi pohyblivý. Přídavné kolo (Za příplatek) Konstantní pracovní hloubky dosáhnete pomocí přídavného kola pro přední rotor.

8 Drive 655 ASL shrnovač shrnující do středu s transportním podvozkem Shrnovače shrnující do středu - Pracovní záběr do 6,5 m Se shrnovačem řady R 655 můžete dosahovat vysoké výkonnosti i se slabšími traktory. Tyto shrnovače jsou velmi obratné a lze je přizpůsobit různým pracovním podmínkám. Drive R 655 ASL je tažená verze, R 655 DS je verze nesená. Především s taženou verzí lze i s méně výkonnými traktory dosahovat vysoké výkonnosti. 6,35 m - 6,55 m Tažená verze Drive 665 ASL 6,15 m - 6,55 m Nesená verze R 655 DS R 655 DS shrnovač shrnující do středu s tříbodovým závěsem. 7,6 m 8,2 m 8,6 m 6,9 m 3,6 m 7,6 m 6,9 m Pohyblivé zavěšení rotorů Rotory jsou pohyblivě zavěšené na jejich nosnících tak, aby měly dostatek vůle ve všech směrech a mohly dostatečně kopírovat povrch terénu. Nastavení pracovní hloubky Pracovní hloubka se nastavuje pohodlně pomocí kliky. Tak lze shrnovač přizpůsobit 3,40 m konkrétním podmínkám. 3,60 m - 6,45 m 6,05 m 3,60 m Přednastavený pracovní záběr Šířku pracovního záběru lze měnit přesazením čepů. R 655 DS má 3 přednastavené záběry (6,15 m, 6,35 m a 6,55 m). Drive 655 3,0 m ASL má 2,20 dva m přednastavené záběry (6,35 m a 6,55 m).

9 Krátkozdvih na souvratích Na souvrati lze stroj pomocí hydrauliky přizvednout do mezipolohy. 4kolový tandemový podvozek (Za příplatek) Zklidňuje jízdu stroje na velmi zvlněných pozemcích. 3D-Ttandemový podvozek (Za příplatek) Zklidňuje jízdu stroje. Přední kolo je vlečené volně otočné, natáčí se podle směru jízdy. Tažený shrnovač (R 655 ASL) Řiditelný hlavní podvozek Stroj se upíná do zdvihacích ramen traktoru (viz obrázek). Nucené řízení je realizované pomocí řídící tyče. Díky řiditelnému podvozku je jízda se strojem při práci na poli pohodlná a při transportu na veřejných komunikacích bezpečná. S progresivním nuceným řízením můžete jistě a bezpečně projíždět i ty nejostřejší zatáčky. Stroj je standardně dodávaný s pneu 10.0/80-12 (6PR). Opěrná noha Opěrná noha na rámu stroje usnadňuje odstavení stroje. Nesený shrnovač (R 655 DS) R 655 DS je nesený shrnovač shrnující do středu. Kloubové spojení závěsu znamená, že se shrnovač může vůči zemi pohybovat nezávisle na pevném tříbodovém závěsu. Při zvednutí se stroj automaticky nastaví do neutrální centrální polohy, kde se zafixuje. Nyní je možné systém zajistit pro transport. Robustní opěrné nohy zajišťují stabilní odstavení stroje po jeho odpojení od traktoru. Řádkovací plachtu lze při transportu vyklopit vzhůru. R 655 DS R 655 DS je nesený shrnovač shrnující do středu s pracovním záběrem 6,15, 6,35 a 6,55 m.

10 S 1810 Pro Výkonné shrnovače s hlavním podvozkem pracovní záběr od 6,50 m 6,35 m - 6,55 m 6,15 m - 6,55 m Pro pracovní záběr nad 6,5 m jsou vhodné vysoce výkonné shrnovače s hlavním podvozkem. Tento shrnovač má tu nejlepší možnou výbavu, která v tomto oboru existuje. Stroje mají velký pracovní záběr, vysokou výkonnost a současně nízký přítlak na půdu. Podvozek s nuceným řízením umožňuje bezpečně projíždět ostré zatáčky a šetřit čas při otáčení se na souvratích. Shrnovače řady PRO vyvinuté firmou JF-STOLL jsou konstruované pro intenzivní používání v extrémních podmínkách. Rotory a podvozek shrnovačů řady PRO jsou zvláště silně dimenzované. Výkonné shrnovače s hlavním podvozkem jsou dostupné v různých variantách. 7,6 m 8,2 m 8,6 m Shrnující do středu s hlavním podvozkem R 760 6,9 m 7,6 m 6,9 m Shrnující do strany s hlavním podvozkem R 1605 S 3,6 m Shrnující do strany s hlavním podvozkem R 1605 S (Nutné další příslušenství) 3,60 m - 6,45 m 3,40 m 6,05 m 3,60 m 3,0 m 2,20 m Závěs Tyto shrnovače se připojují do zdvihacích ramen traktoru (2bodový závěs). To usnadňuje nucené řízené kol hlavního podvozku. Řiditelný hlavní podvozek Nucené řízení přispívá k optimálnímu využití stroje na poli a zvyšuje bezpečnost při transportu shrnovače po komunikacích. S progresivním nuceným řízením můžete bezpečně projíždět i ostré zatáčky. Standardně dodávané pneu 10.0/75-15,3 (8PR). Na přání je možné dodat i široké pneu 13.0/55-16.

11 Nastavení pracovní hloubky Pracovní hloubka se nastavuje pohodlně pomocí kliky. Jednotka rotoru s 3kolovým podvozkem Multitast Jednotka rotoru je kardanicky zavěšená a je vedená tříkolovým podvozkem Multitast. Přední kolo je vlečené a natáčí se volně podle směru jízdy. To umožňuje za všech okolností velmi dobré kopírování povrchu terénu. Je možné nastavit nejen pracovní hloubku, ale i kulisovou dráhu a předo-zadní i příčný sklon rotorů. Naklonění rotorů dopředu Rotory lze s ohledem na charakter pozemku naklopit směrem dopředu. Řada Pro Ramena řady Pro mají velkou vzdálenost mezi ložisky (400 mm). To přispívá k prodloužení životnosti i při velkých zátěžích. Skříň kulisové dráhy je uzavřená a chráněná proti prachu. Kulisová dráha se nastavuje pomocí praktické páky - tak lze snadno určit bod, ve kterém prsty vycházejí z materiálu. Nastavení kulisové dráhy Snadné a rychlé nastavení kulisové dráhy s možností nastavení sklonu rotorů. Příčný sklon rotorů Příčný sklon rotorů lze nastavit velmi snadno pomocí natočení excentrů u zavěšení kol. Praktická páka k nastavení kulisové dráhy. Řada Pro má velkou vzdálenost mezi ložisky uchycení ramen.

12 Odnímatelná ramena Úzký při transportu a nenáročný na prostor při odstavení mimo sezónu. Shrnující do strany Opěrné nohy Stroje jsou osazené 2 opěrnýma nohama, které stabilně drží odstavený stroj. Krátkozdvih na souvrati Všechny shrnovače mají funkci krátkozdvihu pro otáčení se na souvratích. Prsty se zvednou 50 cm nad povrch terénu pro snazší otáčení. Dva samostatné řádky (Za příplatek pro R 1605 S) Pro nahrabování na dva samostatné řádky lze R 1605 S osadit přídavnou řádkovací plachtou k přednímu rotoru. Tato řádkovací plachta se zvedá a spouští automaticky pomocí hydrauliky společně se zvedáním a spouštěním rotoru. R 1605 S Přídavná řádkovací plachta pro přední rotor R 1605 S je shrnovač s pracovním záběrem 6,90 m, shrnující do strany.

13 Shrnující do středu Pro nahrabování na řádek uprostřed jsou ve výrobním programu JF-STOLL výkon né shrnovače s pracovním záběrem do 7,6 m. Jejich podvozky mají velkou světlou výšku, proto mohou přejíždět i velmi vysoké řádky. Tak jsou při použití velmi efektivní i na souvratích. Shrnovače shrnující do středu mají proměnlivý pracovní záběr. U R 760 je možné odstranit řádkovací plachtu a otvor využít k ještě menšímu pracovnímu záběru. To může být velmi výhodné zejména při nahrabování vojtěšky. R 760 Pro shrnovač shrnující do středu s pracovním záběrem 7,60 m. R 760 při práci

14 Stále menší transportní šířka Všechny shrnovače JF-STOLL jsou vyvinuté s ohledem na efektivitu jejich nasazení. To znamená také bezpečnou a rychlou přepravu mezi jednotlivými pozemky i po veřejných komunikacích. V transportní poloze jsou rotory zvednuté kolmo z zemi. Pro zmenšení transportní šířky je třeba demontovat 5 ramen a umístit je do transportních držáků. Žádná ze shrnovačů nemá transportní šířku větší než 5 m a i transportní výšku lze podle potřeby snížit. Viz poslední strana prospektu s technickými daty, kde jsou uvedené transportní šířky a výšky. Demontáž ramen pro zmenšení transportní výšky Pro snížení transportní výšky je možné demontovat ramena z rotorů a uchytit je do transportních držáků. Výstražné tabule a osvětlení Výstražné tabule a osvětlení jsou standardní výbavou všech dvourotorových shrnovačů JF-STOLL s výjimkou R 655 DS. R 760 Hydraulické převedení do transportní polohy Všechny shrnovače lze pomocí hydrauliky zvednout a vyklopit do transportní polohy. Sklopení ochranných oblouků redukuje transportní výšku Je možné rychle redukovat transportní výšku složením nebo sklopením ochranných oblouků různým způsobem. Drive 655 ASL R 1605 S v transportní poloze. R 655 DS

15 Výrobní program JF-STOLL z pole k dobytku JF-STOLL má ve výrobním sortimentu žací stroje pro všechny obvyklé plodiny. Žací stroje JF-STOLL mají pracovní záběr od 1,7 m do 12 m. Mohou posečenou hmotu rozhazovat na široko nebo ukládat na jednoduchý nebo dvojitý řádek. Firma JF-STOLL vyvinula první taženou žací trojkombinaci s pracovním záběrem 14,5 m JF-STOLL vyrábí obraceče s pracovním záběrem od 4,5 do 9 m. JF-STOLL vyrábí také shrnovače s pracovním záběrem od 2,9 do 9 m. Návěsné řezačky JF-STOLL lze dodat se sběračem širokým 1,6 3,1 m, žací lištou a kukuřičným adaptérem Vozy s řezáním JF-STOLL jsou jednomužný systém, který umožňuje vysokou výkonnost. Jsou osazené klasickou řezačkou JF-STOLL. JF-STOLL vyrábí i míchací krmné vozy jak pádlové, tak vertikální, s objemem od 6,5 do 45 m 3. S výrobky JF-STOLL optimalizujete cestu z pole až ke zvířeti do stáje i finanční výsledky.

16 Technická data R 1405 S R 1405 SB R 655 DS Drive 655 ASL Umístění řádku Na straně Na straně Uprostřed Uprostřed Pracovní záběr 3,6-6,35 m 3,6-6,35 m 6,15-6,55 m 6,35-6,55 m Počet řádků 1 nebo 2 1 nebo Průměr rotorů 3,0 m 3,0 m 2,9 m 2,9 m Počet ramen na rotoru/dvouprstů na ramenu 12/4 12/4 10/4 10/4 MIN-Trans odnímatelná ramena Ano Ano Ano Ano Tangenciální uchycení ramen Ano Ano Ano Ano Způsob závěsu Tažený Tažený 3bodový závěs Tažený Zakrytá kulisová dráha Ano Ano - - Zapouzdřená převodovka s mazivem kolo pod tříbodovým závěsem Za příplatek Za příplatek Za příplatek - Předsazená široká náprava Ano Ano Ano Ano 3-D tandemový podvozek - - Za příplatek Za příplatek 4kolový tandemový podvozek - - Za příplatek Za příplatek Tandem-dvojitý podvozek Za příplatek Za příplatek - - Transportní podvozek Ano Transportní šířka 2,2-3,0 m 2,2-3,0 m 3,0 m 2,95 m Nucené řízení - Ano - Ano Centrální kardanické zavěšení rotorů Za příplatek Za příplatek - - Pneu rotory 18/ / / /6.5-8 Pneu hlavní rám / PR Alternativní pneu rám Otáčky vývodové hřídele 540 1/min 540 1/min 540 1/min 540 1/min Požadované vývody hydrauliky 1 JČ + 1 DČ 1 JČ + 1 DČ 1 JČ 1 JČ Traktor, min. 30 kw/40 PS 30 kw/40 PS 44 kw/60 PS 30 kw/40 PS Hmotnost 1220 kg 1370 kg 857 kg 975 kg R 1605 S R 760 Umístění řádku Na straně Uprostřed Pracovní záběr 3,9 a 6,9 m 6,5-7,6 m Počet řádků 1 nebo 2 1 Průměr rotorů 3,2 m 3,2 m Počet ramen na rotoru/dvouprstů na ramenu 12/4 12/4 MIN-Trans odnímatelná ramena Ano Ano Tangenciální uchycení ramen Ano Ano Způsob závěsu Tažený Tažený Zakrytá kulisová dráha Ano Ano Zapouzdřená převodovka s mazivem kolo pod tříbodovým závěsem Ano Ano Transportní podvozek Ano Ano Transportní šířka 2,82-2,98 m 2,92-2,99 m Transportní výška bez/s rameny 3,40/4,00 m 3,50/4,20 m Nucené řízení Ano Ano Centrální kardanické zavěšení rotorů Ano Ano Pneu rotory 16/ (10 PR) Pneu hlavní rám 10.0/ PR 10.0/ PR Alternativní pneu rám 13.0/ /55-16 Otáčky vývodové hřídele 540 1/min 540 1/min Požadované vývody hydrauliky 1 JČ 1 JČ Traktor, min. 40 kw/55 PS 30 kw/40 PS Hmotnost 2000 kg 1820 kg Některé stroje mohou být zobrazeny s příplatkovým příslušenstvím. Aktuální standardní a příplatková výbava je uvedená v platném ceníku. Změny konstrukce a specifikace vyhrazeny. Tiskové chyby vyhrazeny. Prodejce: JF-Fabriken J. Freudendahl A/S Linde Allé 7 Postbox 180 DK-6400 Sønderborg Denmark Tlf Fax Dovozce do ČR: PBCZ-443Xa DANAGRA s.r.o. Republikánská 45, Plzeň Tel Fax post@danagra.cz
