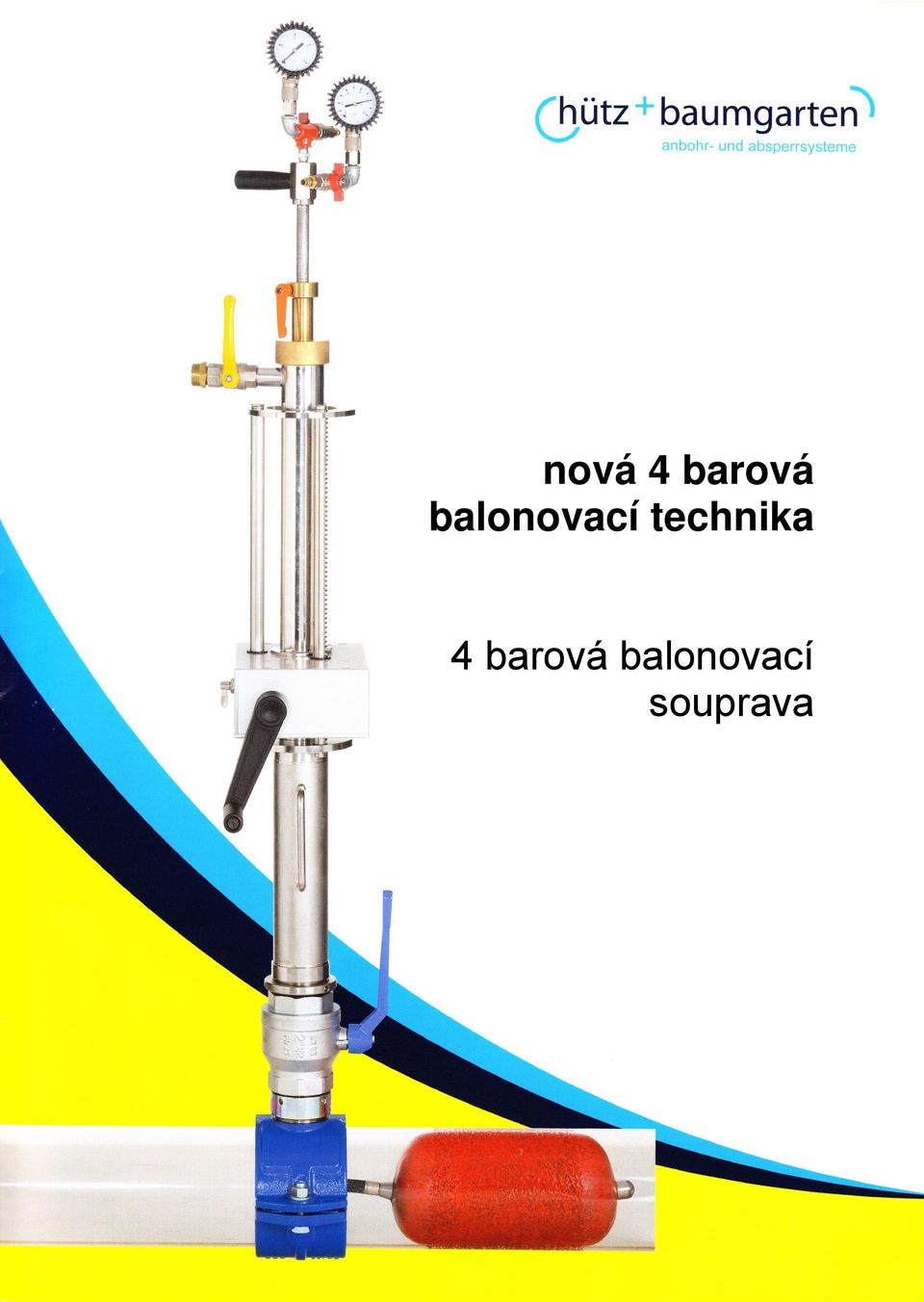

1 nová 4 barová balonovací technika 4 barová balonovací souprava

2 Uzavření plynového potrubí s vyšším tlakem Uzavření plynového potrubí venkovního rozvodu plynu balonovací soupravou se při tlaku plynu do 1 bar prosadilo jako cenově nejvýhodnější a bezpečný pracovní postup. U sítí, které jsou provozovány s tlakem vyšším než 1 bar. je nutné u dosavadních balonovacích souprav pro jejich použití snížit nejprve tlak v síti pod 1 bar. To nemusí být vždy možné nebo může být cenově velmi nákladné. Aby bylo na trhu k dodání kompetentní řešení, vyzkoušela firma H+B, před rokem v praktickém použití na pracovištích, nové balonovací zařízení pro uzavírání plynových vedení, pracující s tlaky do 4 barů.

je nutné u dosavadních balonovacích souprav pro jejich použití snížit nejprve tlak v síti pod 1 bar.

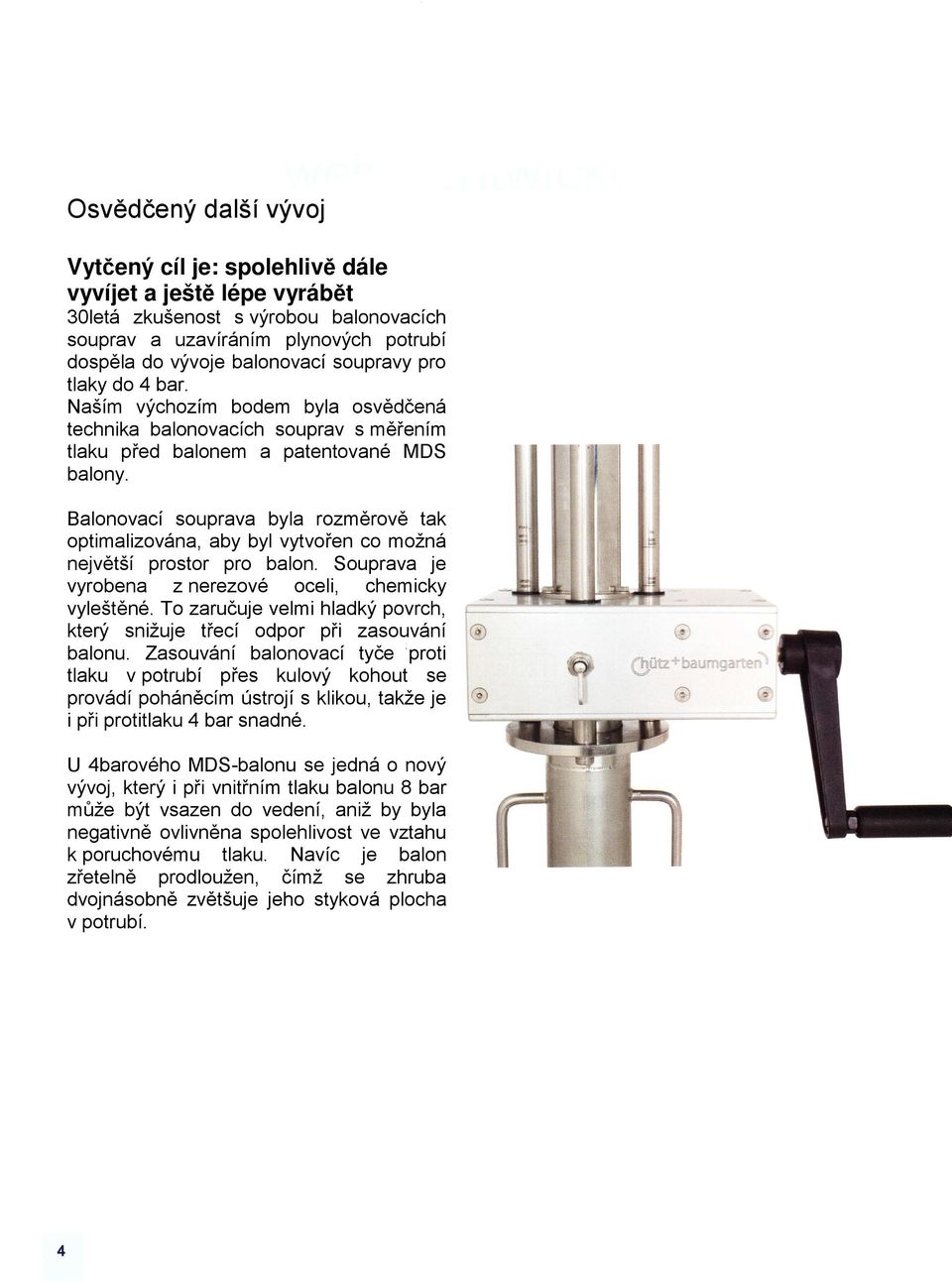

3 Osvědčený další vývoj Vytčený cíl je: spolehlivě dále vyvíjet a ještě lépe vyrábět 30letá zkušenost s výrobou balonovacích souprav a uzavíráním plynových potrubí dospěla do vývoje balonovací soupravy pro tlaky do 4 bar. Naším výchozím bodem byla osvědčená technika balonovacích souprav s měřením tlaku před balonem a patentované MDS balony. Balonovací souprava byla rozměrově tak optimalizována, aby byl vytvořen co možná největší prostor pro balon. Souprava je vyrobena z nerezové oceli, chemicky vyleštěné. To zaručuje velmi hladký povrch, který snižuje třecí odpor při zasouvání balonu. Zasouvání balonovací tyče proti tlaku v potrubí přes kulový kohout se provádí poháněcím ústrojí s klikou, takže je i při protitlaku 4 bar snadné. U 4barového MDS-balonu se jedná o nový vývoj, který i při vnitřním tlaku balonu 8 bar může být vsazen do vedení, aniž by byla negativně ovlivněna spolehlivost ve vztahu k poruchovému tlaku. Navíc je balon zřetelně prodloužen, čímž se zhruba dvojnásobně zvětšuje jeho styková plocha v potrubí.

Balonovací souprava byla rozměrově tak optimalizována, aby byl vytvořen co možná největší prostor pro balon. Souprava je vyrobena z nerezové oceli, chemicky vyleštěné.

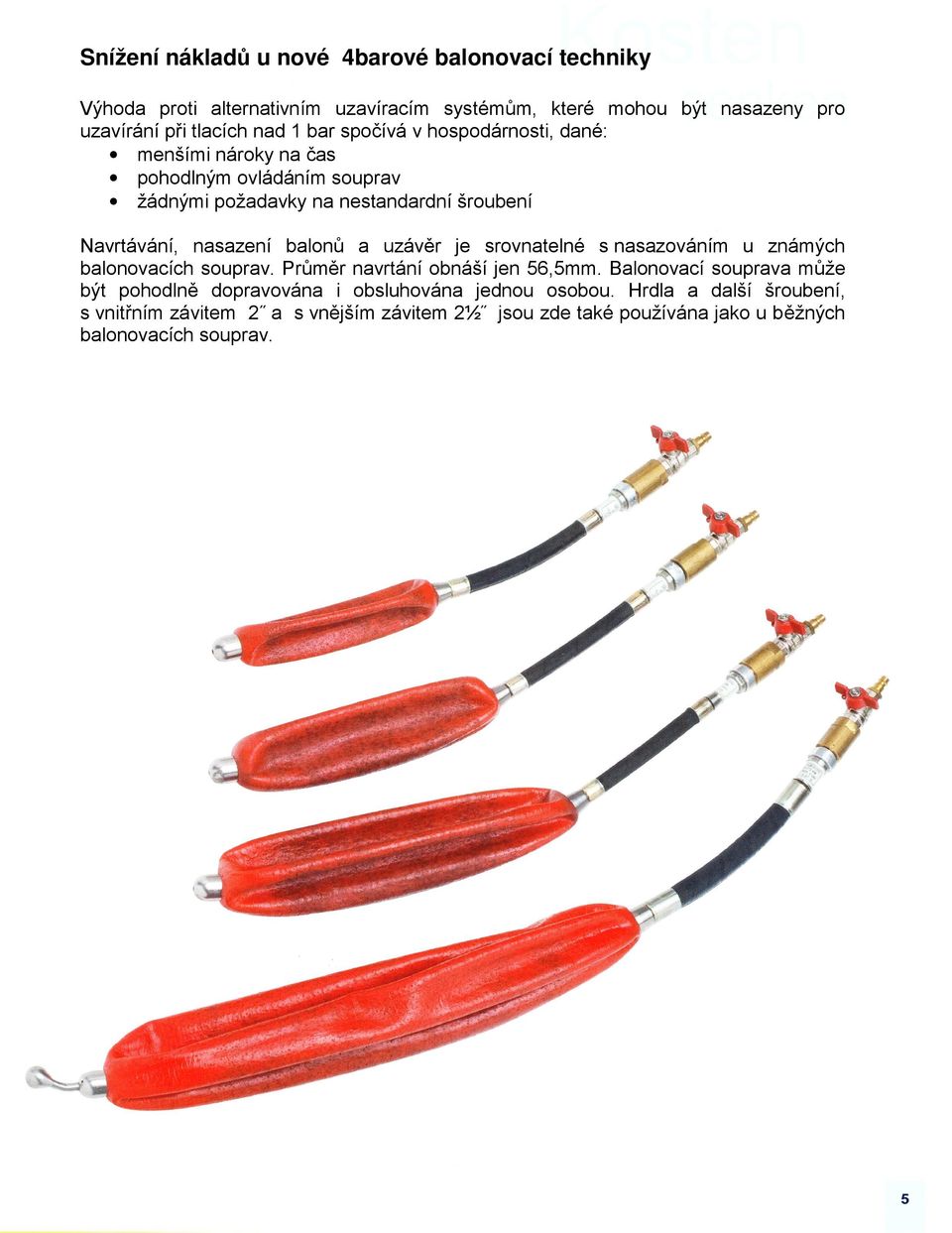

4 Snížení nákladů u nové 4barové balonovací techniky Výhoda proti alternativním uzavíracím systémům, které mohou být nasazeny pro uzavírání při tlacích nad 1 bar spočívá v hospodárnosti, dané: menšími nároky na čas pohodlným ovládáním souprav žádnými požadavky na nestandardní šroubení Navrtávání, nasazení balonů a uzávěr je srovnatelné s nasazováním u známých balonovacích souprav. Průměr navrtání obnáší jen 56,5mm. Balonovací souprava může být pohodlně dopravována i obsluhována jednou osobou. Hrdla a další šroubení, s vnitřním závitem 2 a s vnějším závitem 2½ jsou zde také používána jako u běžných balonovacích souprav.

a uzávěr je srovnatelné s nasazováním u známých balonovacích souprav. Průměr navrtání obnáší jen 56,5mm.

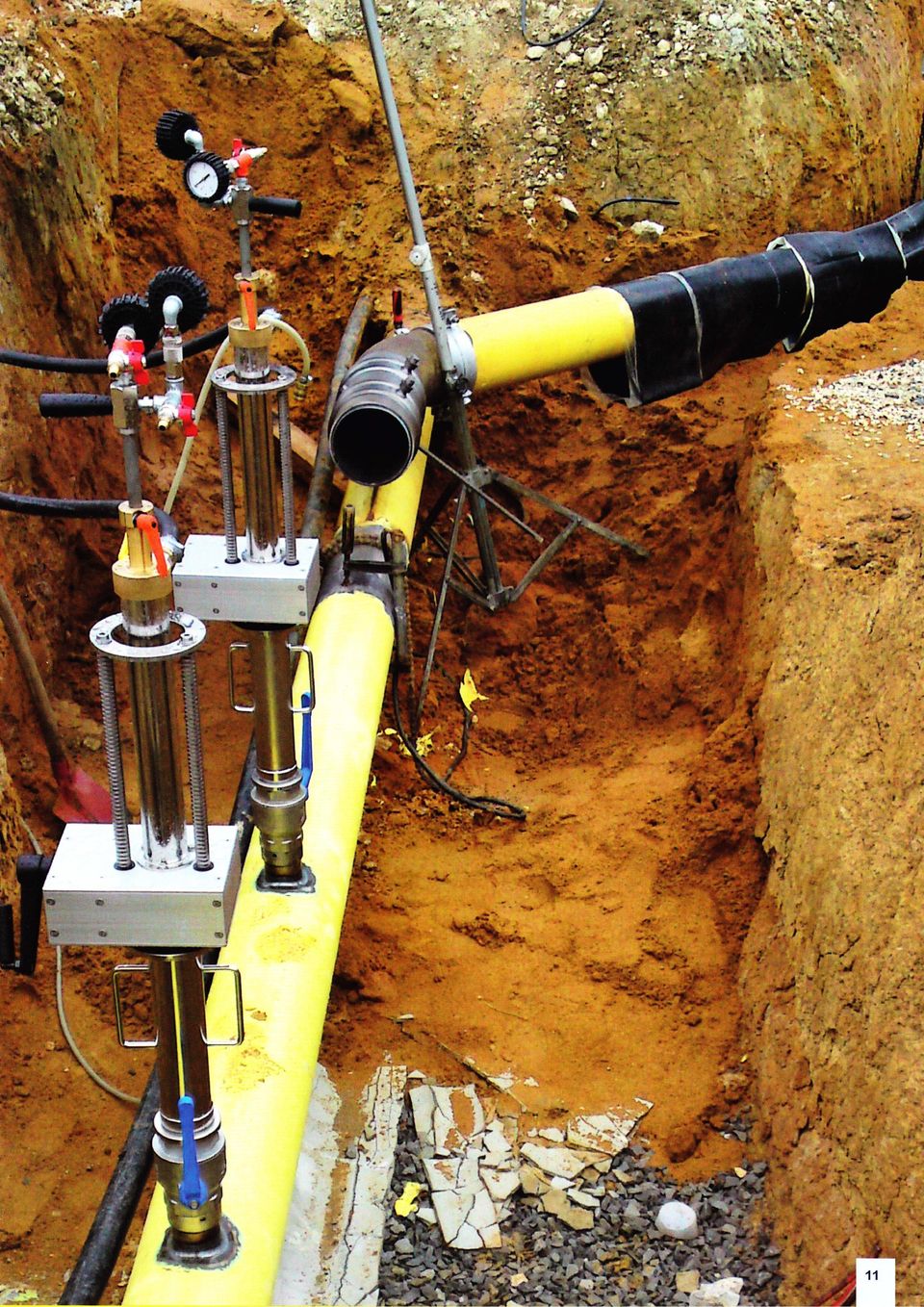

5 Úspěšné přezkoušení Úspěšné zkoušky byly i nevhodných průměrech trub při Zkoušky byly provedeny a zaprotokolovány na 20 doporučených pracovištích. Proběhly bez závad a tím potvrdily i požadovanou bezpečnost. Balonovací souprava a balony MDS jsou vybaveny měřením tlaku před balonem. Tím lze kromě vnitřního tlaku v balonu současně kontrolovat na druhém manometru tlak před každým jednotlivým balonem Aby se vyloučila záměna za balony jiného systému, nejsou závity připojení balonu k tyči kompatibilní s jinými. Při zavedení nových souprav jsou pracovníci osobně se soupravou seznámeni a vyškoleni. Vyškolení pracovníci získají příslušný certifikát a jen tito mohou se soupravou pracovat. Certifikát platí dva roky a pak je nutné školení opakovat. Tato technologie s nejvyšším stupněm spolehlivosti zaručuje opravárenské práce na plynovém vedení bez úniku plynu. Ocelové a PE trubky o světlosti od DN80 do DN200 (vnější průměry 90 až 225) lze při maximálním tlaku ve vedení do 4 barů spolehlivě uzavřít.

Tím lze kromě vnitřního tlaku v balonu současně kontrolovat na druhém manometru tlak před každým jednotlivým balonem Aby se vyloučila záměna za balony jiného systému, nejsou závity připojení balonu k

6 Technická data balonovací soupravy použití pro rozměry ocelové potrubí : DN PE potrubí : Da 90 Da 225 max.uzavírací tlak : 4 bary vnitřní tlak v balonu : vždy 8 barů rozměry balonů (pro vnitřní průměr trub v mm) hmotnost (jen souprava ) : 24,8 kg výška soupravy (se zasunutou balonovací tyčí) : 1475 mm (včetně manometru) požadovaný průměr navrtání : 56,5 mm připojovací závit soupravy : G 2½ vnější závit : ø 70-90mm, ø mm, ø mm, ø mm Příslušenství balonovací soupravy číslo název ben.anz obj.č. 1 jednobalonovací souprava úplná s manometrem a ¾ hadicí odvodu plynu a 2 zaváděcími patkami 2 uzavírací balon MDS4-D1- ø pro ocelové a PE roury uzavírací balon MDS4-D2- ø pro ocelové a PE roury uzavírací balon MDS4-D3- ø pro ocelové a PE roury uzavírací balon MDS4-D4- ø pro ocelové a PE roury uzávěr balonu 4 bar soustavy pro MDS balony s měřením tlaku před balonem kulový kohout 2½ adaptér pro 2 nátrubek s vnějším závitem x 2½ vnitřním závitem (pro ocelový nátrubek ) adaptér s vnějším závitem 2½ x 2½ vnitřním závitem (při PE příchytce balonu) pro příchytku balonu FRIATEC pro příchytku balonu PLASSON (pro příchytku balonu GF není žádný adaptér potřebný) 6 balonová pumpička s rychlospojkou, úplná, 3m hadice s rychlospojkou adaptér s manometrem 0-4 bar pro měření prostoru mezi balony hadice pro přemostění ¾, 2m háčkový klíč , s čepem a inbusklíčem 4mm separátor (silikonový sprej)

1475 mm (včetně manometru) požadovaný průměr navrtání : 56,5 mm připojovací závit soupravy : G 2½ vnější závit : ø 70-90mm, ø 90-120mm, ø 120-1600mm, ø 160-215mm Příslušenství balonovací soupravy

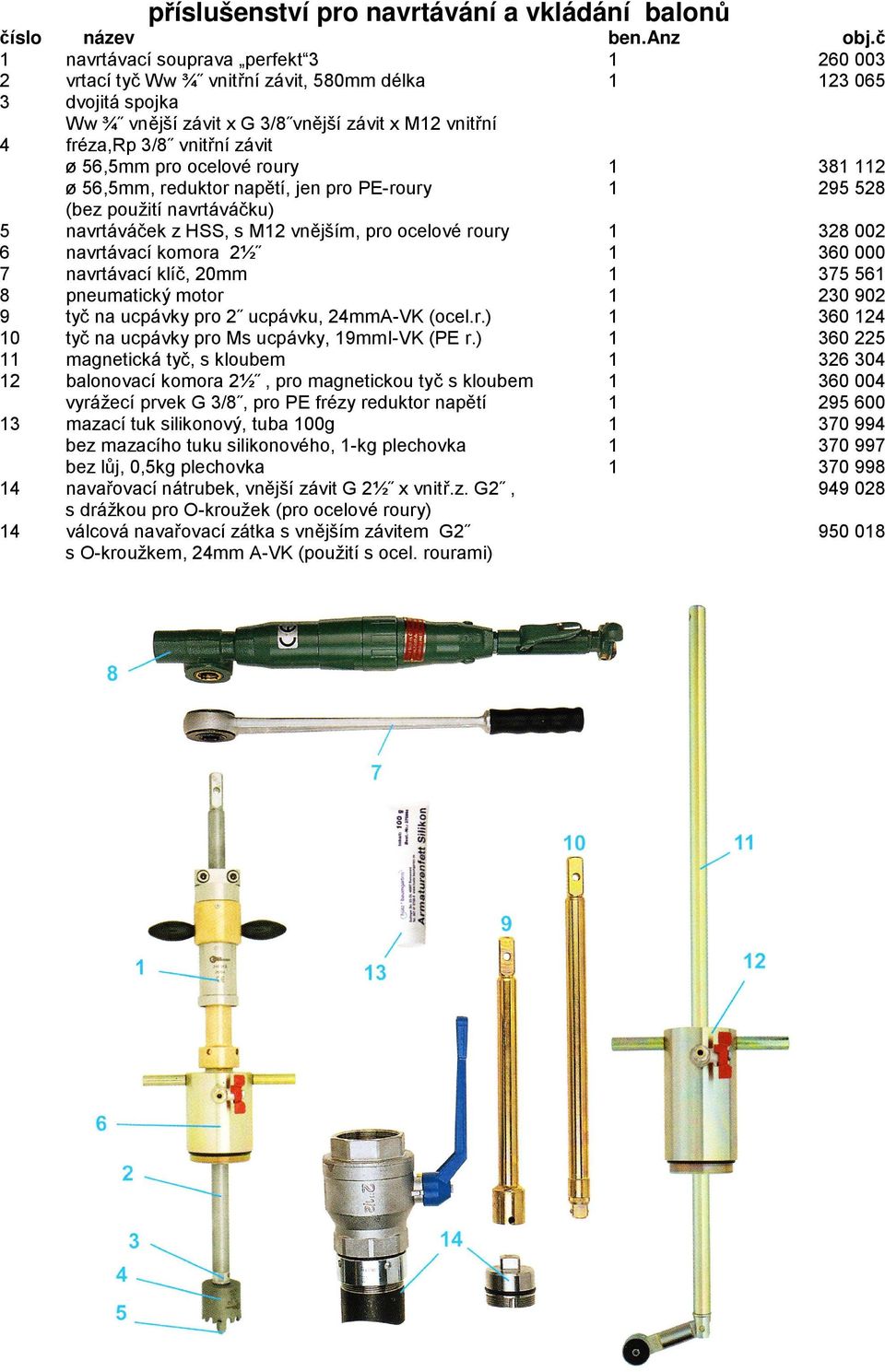

7 příslušenství pro navrtávání a vkládání balonů číslo název ben.anz obj.č 1 navrtávací souprava perfekt vrtací tyč Ww ¾ vnitřní závit, 580mm délka dvojitá spojka Ww ¾ vnější závit x G 3/8 vnější závit x M12 vnitřní 4 fréza,rp 3/8 vnitřní závit ø 56,5mm pro ocelové roury ø 56,5mm, reduktor napětí, jen pro PE-roury (bez použití navrtáváčku) 5 navrtáváček z HSS, s M12 vnějším, pro ocelové roury navrtávací komora 2½ navrtávací klíč, 20mm pneumatický motor tyč na ucpávky pro 2 ucpávku, 24mmA-VK (ocel.r.) tyč na ucpávky pro Ms ucpávky, 19mmI-VK (PE r.) magnetická tyč, s kloubem balonovací komora 2½, pro magnetickou tyč s kloubem vyrážecí prvek G 3/8, pro PE frézy reduktor napětí mazací tuk silikonový, tuba 100g bez mazacího tuku silikonového, 1-kg plechovka bez lůj, 0,5kg plechovka navařovací nátrubek, vnější závit G 2½ x vnitř.z. G2, s drážkou pro O-kroužek (pro ocelové roury) 14 válcová navařovací zátka s vnějším závitem G s O-kroužkem, 24mm A-VK (použití s ocel. rourami)

56,5mm pro ocelové roury 1 381 112 ø 56,5mm, reduktor napětí, jen pro PE-roury 1 295 528 (bez použití navrtáváčku) 5 navrtáváček z HSS, s M12 vnějším, pro ocelové roury 1 328 002 6 navrtávací komora
