1 Data sheet Temperature controller AVTB (PN 16) Subheading AVTB je automatický regulátor teploty určený k regulaci teploty vody v zásobnících s horkou vodou, výměnících tepla, olejových předehřívačích, apod. Regulátor při vzrůstající teplotě otevírá. Regulátor se skládá z regulačního ventilu, termostatického pohonu a hlavice umožňující nastavování teploty. Termostatický pohon tvoří vlnovec, kapilární trubka a čidlo. Hlavní technické údaje: DN 15, 20, 25 k VS 1.9, 3.4, 5.5 m 3 /h PN 16 Rozsah nastavování: 0 30 C/20 60 C/ C Teplota: - Cirkulační voda/voda do 30 % obsahu glykolu: C Připojení: - Vnitřní závit - Vnější závit (navařovací a koncovky s vnějším závitem) Montáž v přívodu, nebo ve zpátečce, závisí na typu čidla Objednávání 1) Kompletní regulátor včetně ucpávky čidla. Jímka čidla je součástí příslušenství. 2) Včetně malého čidla ø 9, Čidlo je nutné namontovat vždy, když teplota v soustavě je vyšší než teplota v tělese ventilu. 3) Včetně malého čidla ø 9, Délka kapilární trubky: 2,3 m. 4) Včetně malého čidla ø , možné objednat Příklad: Regulátor teploty; DN 15, k vs 1,9; PN 16; rozsah nastavení C; T max 130 C, vnější závit - 1 regulátor AVTB DN 15, objednací číslo: 003N5141 Možnosti volby: - 1 jímka pro uložení čidla, mosaz, objednací číslo: 013U navařovací koncovka, objednací číslo: 003H6908 Regulátor AVTB Obrázek DN Délka kapilární trubky: 2 m Příslušenství Rozsah nastavování ( C) k VS (m 3 /h) Max. senzor teploty ( C) Připojení dle ISO 7/1 Vnitřní závit Objednací číslo. 1) Připojení dle ISO 7/1 Vnější závit Objednací číslo. 1) 003N5101 4) R p ½ 003N2232 4) 003N8229 2) G ¾ A 003N5114 2) N8141 3) 003N5141 3) N3232 4) 003N5102 4) R p ¾ 003N8230 2) G 1 A 003N5115 2) N8142 3) 003N5142 3) N4232 4) 003N5103 4) R p 1 003N8253 2) G 1¼ A 003N5116 2) N8143 3) 003N5143 3) Obrázek Typové označení DN Připojení dle Objednací číslo H6908 Navařovací koncovka H H R ½ 003H6902 Koncovka s vnějším Připojení venkovní závit dle 20 R ¾ 003H6903 závitem EN R 1 003H6904 R p ½ M14 1, mosaz 182, bez ucpávky 013U0290 Jímka pro uložení čidla R p ½ M18 1,5, nerez. ocel 182, s ucpávkou 003N0196 R p ¾ M22 1, mosaz 220, s ucpávkou 003N0050 R p ¾ M22 1, st. nerezová ocel 220, s ucpávkou 003N0192 Isolační kotouč 1) 003N4022 1) Pro podrobnosti viz sekci Instalační pozice DH-SMT/SI VD.JK.Z3.48 Danfoss 06/2015 1

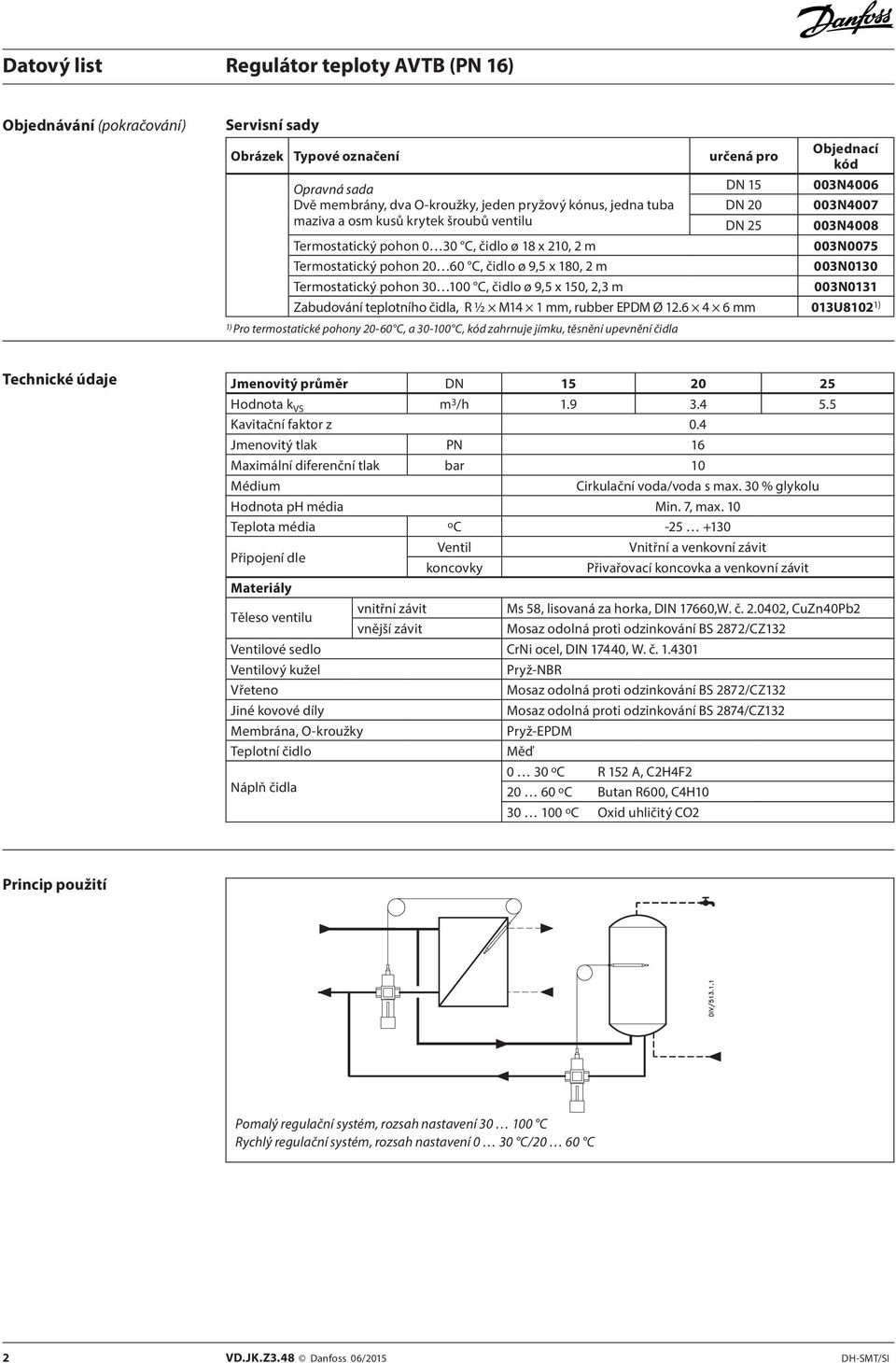

2 Objednávání (pokračování) Servisní sady Obrázek Typové označení určená pro Objednací kód Opravná sada DN N4006 Dvě membrány, dva O-kroužky, jeden pryžový kónus, jedna tuba DN N4007 maziva a osm kusů krytek šroubů ventilu DN N4008 Termostatický pohon 0 30 C, čidlo ø 18 x 210, 2 m 003N0075 Termostatický pohon C, čidlo ø 9,5 x 180, 2 m 003N0130 Termostatický pohon C, čidlo ø 9,5 x 150, 2,3 m 003N0131 Zabudování teplotního čidla, R ½ M14 1, rubber EPDM Ø U8102 1) 1) Pro termostatické pohony C, a C, kód zahrnuje jímku, těsnění upevnění čidla Technické údaje Jmenovitý průměr DN Hodnota k VS m 3 /h Kavitační faktor z 0.4 Jmenovitý tlak PN 16 Maximální diferenční tlak bar 10 Médium Cirkulační voda/voda s max. 30 % glykolu Hodnota ph média Min. 7, max. 10 Teplota média o C Připojení dle Ventil Vnitřní a venkovní závit koncovky Přivařovací koncovka a venkovní závit Materiály Těleso ventilu vnitřní závit Ms 58, lisovaná za horka, DIN 17660,W. č , CuZn40Pb2 vnější závit Mosaz odolná proti odzinkování BS 2872/CZ132 Ventilové sedlo CrNi ocel, DIN 17440, W. č Ventilový kužel Pryž-NBR Vřeteno Mosaz odolná proti odzinkování BS 2872/CZ132 Jiné kovové díly Mosaz odolná proti odzinkování BS 2874/CZ132 Membrána, O-kroužky Pryž-EPDM Teplotní čidlo Měď 0 30 o C R 152 A, C2H4F2 Náplň čidla o C Butan R600, C4H o C Oxid uhličitý CO2 Princip použití Pomalý regulační systém, rozsah nastavení C Rychlý regulační systém, rozsah nastavení 0 30 C/20 60 C 2 VD.JK.Z3.48 Danfoss 06/2015 DH-SMT/SI

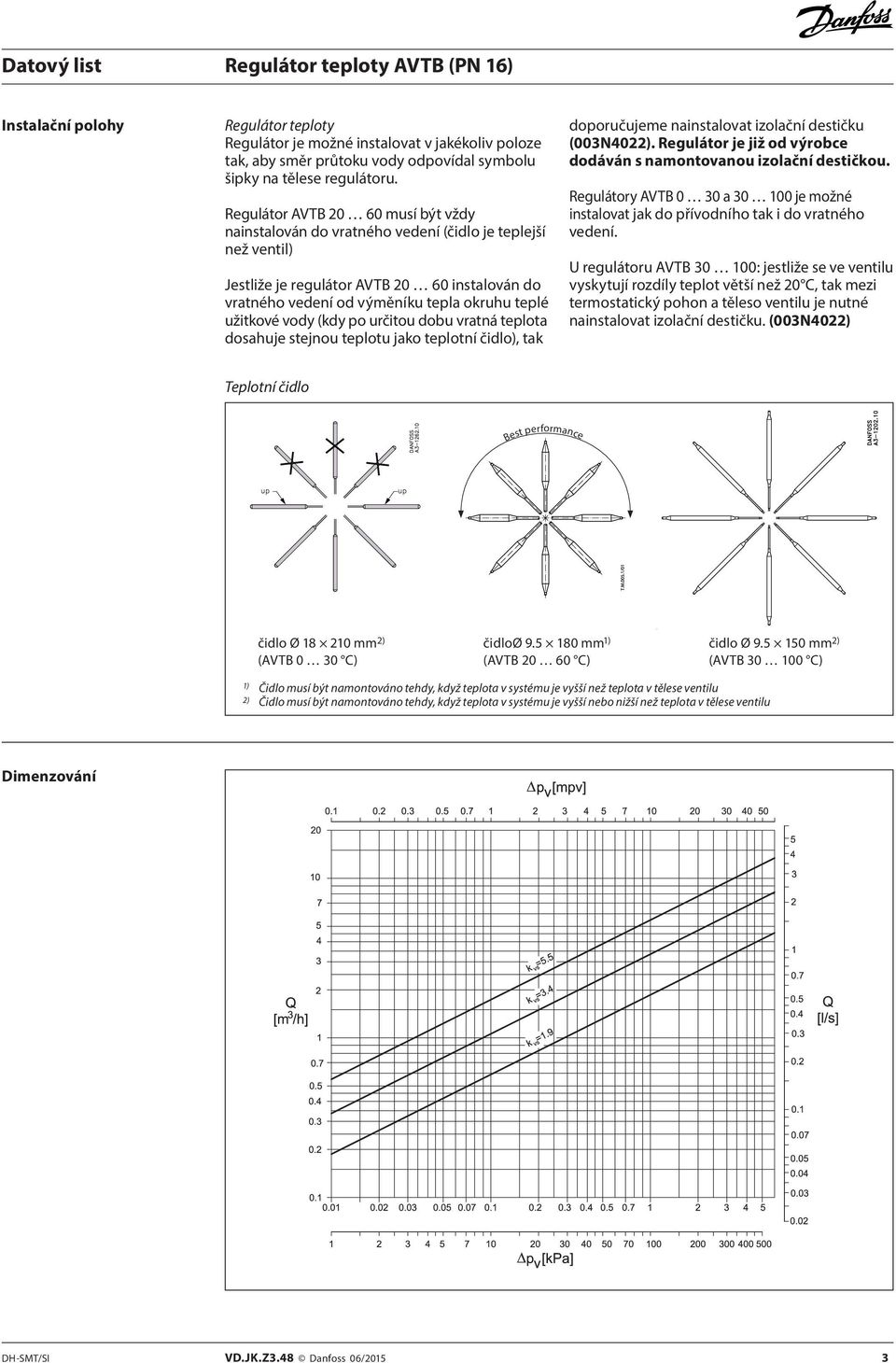

3 Instalační polohy Regulátor teploty Regulátor je možné instalovat v jakékoliv poloze tak, aby směr průtoku vody odpovídal symbolu šipky na tělese regulátoru. Regulátor AVTB musí být vždy nainstalován do vratného vedení (čidlo je teplejší než ventil) Jestliže je regulátor AVTB instalován do vratného vedení od výměníku tepla okruhu teplé užitkové vody (kdy po určitou dobu vratná teplota dosahuje stejnou teplotu jako teplotní čidlo), tak doporučujeme nainstalovat izolační destičku (003N4022). Regulátor je již od výrobce dodáván s namontovanou izolační destičkou. Regulátory AVTB 0 30 a je možné instalovat jak do přívodního tak i do vratného vedení. U regulátoru AVTB : jestliže se ve ventilu vyskytují rozdíly teplot větší než 20 C, tak mezi termostatický pohon a těleso ventilu je nutné nainstalovat izolační destičku. (003N4022) Teplotní čidlo Best performance čidlo Ø ) čidloø ) čidlo Ø ) (AVTB 0 30 C) (AVTB C) (AVTB C) 1) Čidlo musí být namontováno tehdy, když teplota v systému je vyšší než teplota v tělese ventilu 2) Čidlo musí být namontováno tehdy, když teplota v systému je vyšší nebo nižší než teplota v tělese ventilu Dimenzování DH-SMT/SI VD.JK.Z3.48 Danfoss 06/2015 3

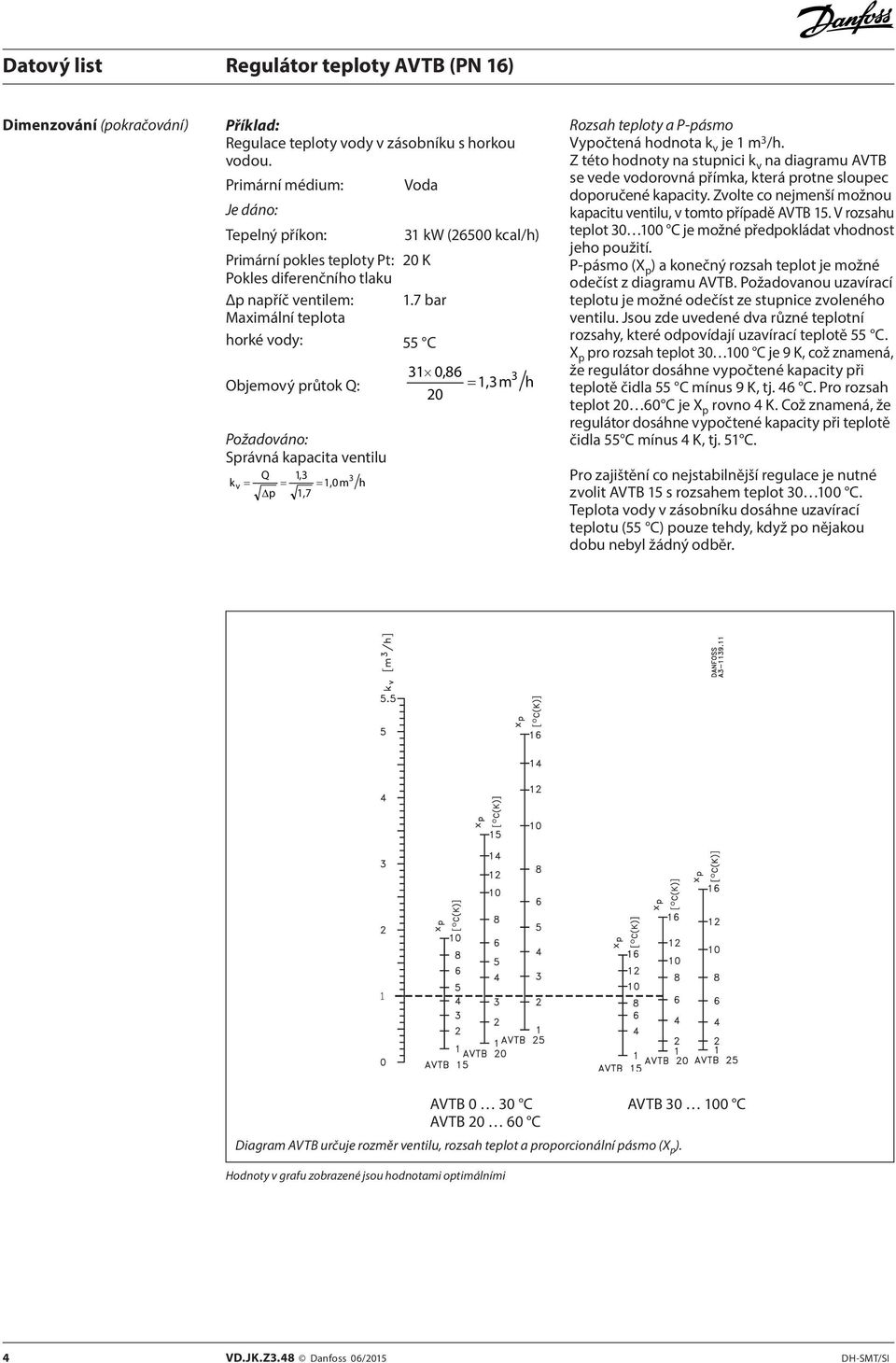

4 Dimenzování (pokračování) Příklad: Regulace teploty vody v zásobníku s horkou vodou. Primární médium: Voda Je dáno: Tepelný příkon: 31 kw (26500 kcal/h) Primární pokles teploty Pt: 20 K Pokles diferenčního tlaku Δp napříč ventilem: 1.7 bar Maximální teplota horké vody: 55 C Objemový průtok Q: Požadováno: Správná kapacita ventilu kv Q p 1,3 3 1,0 m h 1,7 31 0,86 3 1,3m h 20 Rozsah teploty a P-pásmo Vypočtená hodnota k v je 1 m 3 /h. Z této hodnoty na stupnici k v na diagramu AVTB se vede vodorovná přímka, která protne sloupec doporučené kapacity. Zvolte co nejmenší možnou kapacitu ventilu, v tomto případě AVTB 15. V rozsahu teplot C je možné předpokládat vhodnost jeho použití. P-pásmo (X p ) a konečný rozsah teplot je možné odečíst z diagramu AVTB. Požadovanou uzavírací teplotu je možné odečíst ze stupnice zvoleného ventilu. Jsou zde uvedené dva různé teplotní rozsahy, které odpovídají uzavírací teplotě 55 C. X p pro rozsah teplot C je 9 K, což znamená, že regulátor dosáhne vypočtené kapacity při teplotě čidla 55 C mínus 9 K, tj. 46 C. Pro rozsah teplot C je X p rovno 4 K. Což znamená, že regulátor dosáhne vypočtené kapacity při teplotě čidla 55 C mínus 4 K, tj. 51 C. Pro zajištění co nejstabilnější regulace je nutné zvolit AVTB 15 s rozsahem teplot C. Teplota vody v zásobníku dosáhne uzavírací teplotu (55 C) pouze tehdy, když po nějakou dobu nebyl žádný odběr. Hodnoty v grafu zobrazené jsou hodnotami optimálními AVTB 0 30 C AVTB C AVTB C Diagram AVTB určuje rozměr ventilu, rozsah teplot a proporcionální pásmo (X p ). 4 VD.JK.Z3.48 Danfoss 06/2015 DH-SMT/SI

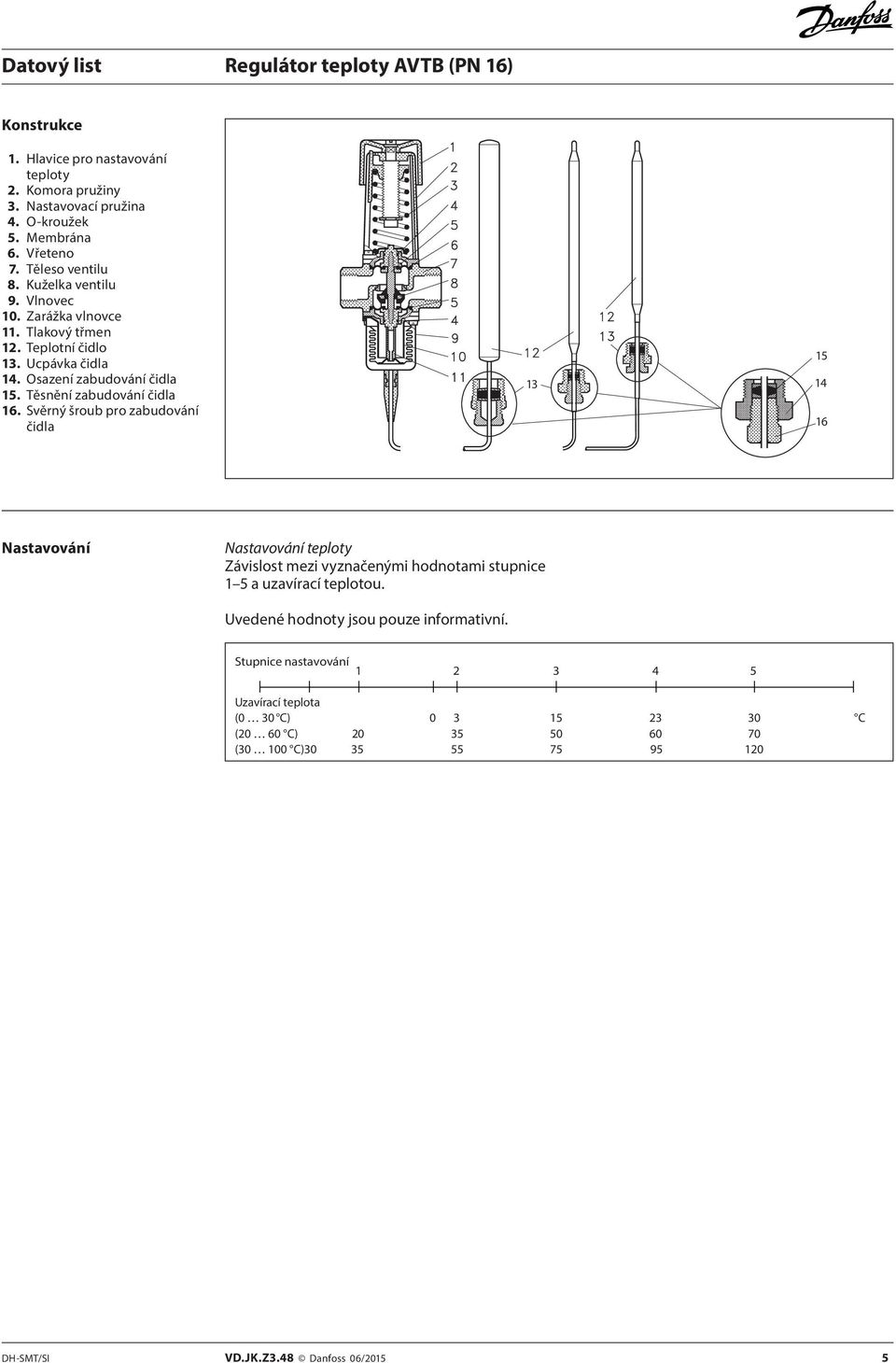

5 Konstrukce 1. Hlavice pro nastavování teploty 2. Komora pružiny 3. Nastavovací pružina 4. O-kroužek 5. Membrána 6. Vřeteno 7. Těleso ventilu 8. Kuželka ventilu 9. Vlnovec 10. Zarážka vlnovce 11. Tlakový třmen 12. Teplotní čidlo Ucpávka čidla 14. Osazení zabudování čidla Těsnění zabudování čidla 16. Svěrný šroub pro zabudování čidla 16 Nastavování Nastavování teploty Závislost mezi vyznačenými hodnotami stupnice 1 5 a uzavírací teplotou. Uvedené hodnoty jsou pouze informativní. Stupnice nastavování Uzavírací teplota (0 30 C) C (20 60 C) ( C) DH-SMT/SI VD.JK.Z3.48 Danfoss 06/2015 5

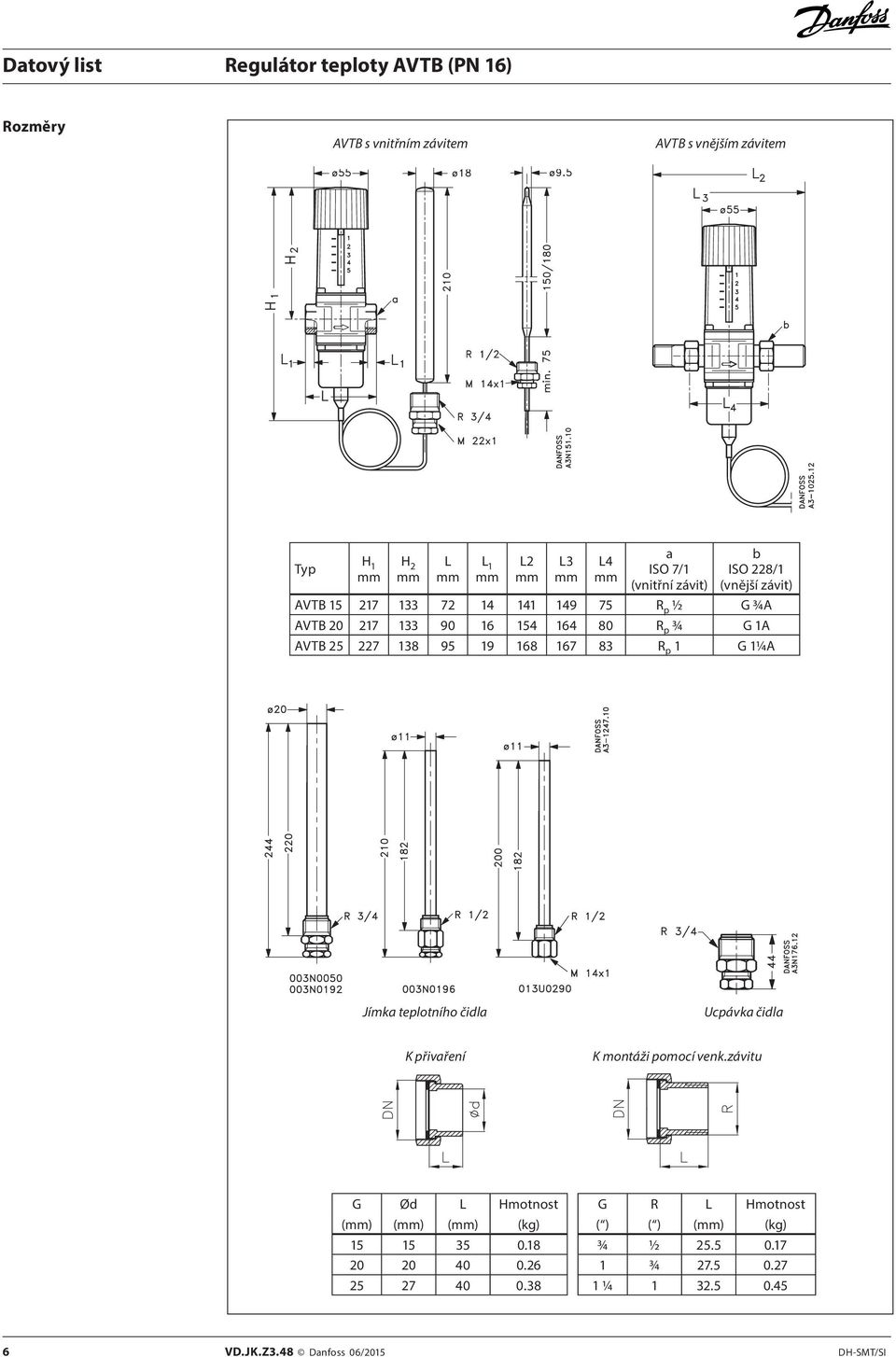

6 Rozměry AVTB s vnitřním závitem AVTB s vnějším závitem Typ H 1 H 2 L L 1 L2 L3 L4 a ISO 7/1 (vnitřní závit) b ISO 228/1 (vnější závit) AVTB R p ½ G ¾A AVTB R p ¾ G 1A AVTB R p 1 G 1¼A Jímka teplotního čidla Ucpávka čidla K přivaření K montáži pomocí venk.závitu G Ød L Hmotnost () () () (kg) G R L Hmotnost ( ) ( ) () (kg) ¾ ½ ¾ ¼ VD.JK.Z3.48 Danfoss 06/2015 DH-SMT/SI
7 DH-SMT/SI VD.JK.Z3.48 Danfoss 06/2015 7
8 8 VD.JK.Z3.48 Danfoss 06/2015 DH-SMT/SI
