1 DRŽITEL OSVĚDČENÍ O AUTORIZACI KE ZPRACOVÁNÍ ROZPTYLOVÝCH STUDIÍ POČET STRAN: 46 PROJEKTANT: PŘEDMĚT POSOUZENÍ: ING.ARCH. JIŘÍ VOHRALÍK PROJEKTOVÝ ATELIÉR A INŽENÝRSKÉ SLUŽBY ČAJKOVSKÉHO 37, JIHLAVA I.C.P. JIHLAVA-JIH A.S. MULTIFUNKČNÍ AREÁL LEHKÉ VÝROBY A SLUŽEB DATUM VYHOTOVENÍ: LISTOPAD 2018, AKTUALIZACE ÚNOR 2019 VYPRACOVAL: ING. LEOŠ SLABÝ OTISK RAZÍTKA ING. LEOŠ SLABÝ ZPRACOVATEL

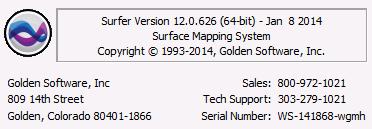

2 PROHLÁŠENÍ BYLA VYPOČTENA PROGRAMEM SYMOS 97, VERZE MAPOVÉ VÝSTUPY BYLY ZPRACOVÁNY PROGRAMEM SURFER ZPRACOVATEL ROZPTYLOVÉ STUDIE JE AUTORIZOVÁN MŽP ČR, Č. J. 358/820/09. STRANA Č. 2

3 1. ZADÁNÍ ROZPTYLOVÉ STUDIE Cílem předkládané studie je posouzení záměru novostavby dvou hal pro lehkou výrobu a skladování včetně administrativních budov, technických objektů, zpevněných ploch a inženýrských sítí. Posouzení záměru je v rozptylové studii zaměřeno na hlediska vlivu na imisní situaci a očekávaný rozptyl znečišťujících látek. Výpočet rozptylové studie byl proveden pro: suspendované částice PM 10, 2.5, oxid dusičitý, oxid uhelnatý, benzen, benzo(a)pyren. Hodnocení bylo provedeno jako příspěvek záměru. 2. POUŽITÁ METODIKA VÝPOČTU Výpočet studie byl proveden programem SYMOS 97v2013- systémem pro modelování znečištění ze stacionárních zdrojů. Metodika výpočtu obsažená v programu SYMOS 97 umožňuje: výpočet znečistění ovzduší plynnými látkami z bodových, plošných a liniových zdrojů výpočet znečistění od velkého počtu zdrojů stanovení charakteristiky znečistění v husté síti referenčních bodů a připravení podkladů pro názorné kartografické zpracování výsledků výpočtů brát v úvahu statistické rozložení směru a rychlosti větru vztažené ke třídám stability mezní vrstvy ovzduší podle klasifikace Bubníka a Koldovského Pro každý referenční bod je umožněn výpočet těchto základních charakteristik znečistění ovzduší: maximální možné krátkodobé (hodinové) hodnoty koncentrací znečisťujících látek, které se mohou vyskytnout v třídách rychlosti větru a stability ovzduší maximální možné krátkodobé (hodinové) hodnoty koncentrací znečisťujících látek bez ohledu na třídy rychlosti větru a stabilitu ovzduší roční průměrné koncentrace dobu trvání koncentrací převyšujících určité předem zadané hodnoty Hodnoty vypočtených koncentrací v referenčním bodě závisí mimo jiné na tvaru terénu mezi zdrojem a referenčním bodem. Pro výpočet vstupuje terén formou matice hodnot výškopisu v požadované oblasti o libovolné velikosti buňky. Znečisťující látky se v atmosféře podrobují různým procesům, jejichž přičiněním jsou z atmosféry odstraňovány. Jedná se buď o chemické, nebo fyzikální procesy. Model uvažuje průměrnou dobu setrvání látky v atmosféře, kterou je možno stanovit pro řadu látek. Pro první přiblížení se látky dělí do tří kategorií a výsledná koncentrace se vypočítá zahrnutím korekce na depozici a transformaci podle daných vztahů pro danou kategorii znečišťující látky. Pro výpočet ročních průměrů se pro každý zdroj udává také relativní roční využití maximálního výkonu. Jako nejdůležitější klimatický vstupní údaj se zadává větrná růžice rozlišená podle rychlosti větru a teplotní stability atmosféry. Rychlost větru se dělí do tří tříd rychlosti (slabý, střední a silný vítr, rychlostí větru se přitom rozumí rychlost zjišťovaná ve standardní meteorologické výšce 10 m nad zemí). STRANA Č. 3

4 Mírou termické stability je vertikální teplotní gradient popisující v atmosféře teplotní zvrstvení. Stabilní klasifikace obsahuje pět tříd stability ovzduší. Ne všechny rychlosti větru se vyskytují za všech tříd stability atmosféry. V praxi dochází k výskytu 11 kombinací tříd stability a tříd rychlosti větru. Větrná růžice, která je vstupem pro výpočet znečištění ovzduší, tedy obsahuje relativní četnosti směru větru z 8 základních směrů pro těchto 11 různých rozptylových podmínek a kromě toho četnost bezvětří pro každou třídu stability atmosféry. MŽP ČR doporučilo metodiku SYMOS'97 k použití pro výpočty znečištění ovzduší ze stacionárních zdrojů. Vztahy pro výpočet imisních koncentrací NO 2 x 2 2 NO. 1 exp L c. NO = c NO c k p 0,9 uh1 x L c NO = c NO. 0,1 0,9 exp k p. uh1 Při výpočtu koncentrací NO 2 se vypočtou koncentrace NO 2 z emisí NO 2 a příspěvek koncentrací NO 2 z emisí NO. Výsledná koncentrace je pak součtem obou vypočtených koncentrací. Metodika výpočtu poměru NO a NO2 v NOx Výsledky měření emisí se vyjadřují v NOx (jako NO2). Emisní limity jsou stanoveny pro NOx. Imisní limity jsou naproti tomu v některých případech stanoveny přímo pro NO2 a z toho důvodu je nutná znalost poměru NO a NO2, v jakém je směs NOx vypouštěna do ovzduší. Vstupem do výpočtu rozptylové studie jsou emise NOx i NO2. Pokud nejsou tyto emise známy z měření, použijí se u spalovacích zařízení a pro vybrané průmyslové procesy hodnoty uvedené v hmotnostních procentech. V případě, že nelze zdroj zařadit do uvedených kategorií, použije se pro výpočet pětiprocentní podíl emisí NO2 a devadesáti pěti procentní podíl emisí NO v NOx. Metodika výpočtu resuspendovaných částic tuhých znečišťujících látek z povrchu zpevněných komunikací Pro vyčíslení resuspenze z vozovek lze využít první část metodiky, která byla publikována SFŽP ČR jako podklad pro zpracování studií proveditelnosti na projekty z prioritní oblasti 2, podoblast Tato metodika vychází z respektované metodiky EPA AP VSTUPNÍ ÚDAJE Vstupní údaje pro zpracování byly převzaty z projektové dokumentace Ing.arch. Jiří VOHRALÍK Projektový ateliér a inženýrské služby - I.C.P. Jihlava-jih a.s. MULTIFUNKČNÍ AREÁL LEHKÉ VÝROBY A SLUŽEB (DOKUMENTACE PRO VYDÁNÍ ROZHODNUTÍ O UMÍSTĚNÍ STAVBY (DUR)) UMÍSTĚNÍ ZÁMĚRU Záměr bude umístěn na pozemcích na jižním okraji města Jihlavy, západně od ulice Znojemská - mezi budoucím malým městským okruhem a stávajícím obchvatem města. Navrhované místo stavby bude součástí zóny Jihlava JIH. Od východu po jih je území vymezeno obchodně-průmyslovou zástavbou podél ulice Znojemská, od jihu po západ jej lemuje obchvat města a od severu pole, které se táhne až ke Skalce. Lokalita se nachází na severovýchodním svahu vrchu Větrník, v nadmořské výšce kolem 550 m n.m. V současné době je celé území trvale obhospodařovaná zemědělská půda. STRANA Č. 4

5 Navrhované kapacity stavby : HALA A - zastavěná plocha 9 808,00 m 2 - obestavěný prostor ,00 m 3 HALA B - zastavěná plocha ,00 m 2 - obestavěný prostor ,00 m 3 OBJEKT VRÁTNICE - zastavěná plocha 285,00 m 2 - obestavěný prostor 1 375,50 m 3 STROJOVNA SHZ - zastavěná plocha 175,00 m 2 - obestavěný prostor 951,50 m 3 Roční spotřeba zemního plynu na ÚT, VZD a TV: m 3 /rok. Bude vybudováno celkem 155 parkovacích stání pro osobní vozidla, z toho 8 stání pro vozidla s omezenou schopností pohybu a dalších 8 stání pro kamiony i 12 míst pro dodávky. Účelem stavby je vybudování areálu s prostory pro lehkou výrobu a skladování / služby. V areálu je navrženo více stavebních objektů. Hlavními objekty jsou dvě velkoplošné haly pro lehkou výrobu a skladování, které mají vlastní třípodlažní administrativní budovy s kancelářemi, šatnami, sociálním zázemím či jídelnou. Dalšími stavebně technickými objekty jsou strojovna SHZ včetně nádrže, vrátnice, retenční nádrž nebo podzemní odlučovače ropných látek. Celý areál bude propleten sítí areálových dopravních komunikací, včetně manipulačních ploch před halami a parkovišť pro osobní vozy, dodávky i kamiony. Charakteristika hal A a B Požadavek Hala A HALA B 1 Počet THP muži zaměstnanců ženy dělníci muži Doprava za den 3 Požadavky na média ženy 5 20 kamiony 5 15 osobní vozy, 103, 51, dodávky 6 6 STL vzduch Ano Ano Zemní plyn Ano Ano Výměna vzduchu VZT VZT A/C Ano (administrativa) Ano (administrativa) 4 Popis technologie výroby Např.: Výroba kartonových obalů z vlnitého papíru vysekáváním, expedice a příjem zboží 5 Směnnost provozu (jedno, dvou nebo tří) 2 (předpoklad) 2 (předpoklad) Např.: Výroba vnitřních dřevěných dveří kompletací z polotovarů, expedice a příjem zboží STRANA Č. 5

6 Na stávající regulační stanici je navrženo napojit středotlaké plynovodní potrubí PE SDR17 D m. Na něj bude pomocí navrtávacího pasu připojena přípojka SDR11 PE x 3,0 mm o délce 80 m. U připojovacího místa bude osazena uzavírací podzemní armatura šoupě. Přípojka bude vedena kolmo od nápojného místa k hranici pozemku stavebníka, kde bude zřízen pilíř HUP. Odtud povede přípojka až k objektu, kde se rozvede mezi jednotlivé spotřebiče. Energetická bilance stavby - ÚT, VZT, TV celkem: Bilance potřeby tepla - Hala A Bilance potřeby tepla - Hala B Bilance potřeby tepla - SHZ Roční potřeba energie GJ/rok GJ GJ 27 GJ z toho primární energie - ÚT, VZT, TV celkem: Roční potřeba plynu v tis. - Hala A 83 m 3 Roční potřeba plynu v tis. - Hala B 125 m 3 Roční spotřeba plynu m 3 /rok Energetická bilance - silnoproudá elektroinstalace: Pi [kw] Ps [kw] HALA A Celkem 200,83 148,47 HALA B Celkem 236,25 173,1 Pi [kw] Ps [kw] Areál Veřejné osvětlení SHZ VZT 6 4,8 SHZ Venkovní rozvody 10 7 Instalovaný příkon: Součet soudobých příkonů: Současný příkon se současností - 0,96: Plánovaný odběr el. energie: 528,08 kw 398,37 kw 382,43 kw MWh/rok STRANA Č. 6

7 Popis emisních zdrojů : Zásobování objektů zemním plynem proběhne napojením jednotlivých přípojek na nově navrhovaný středotlaký plynovod, který povede od nedaleké regulační stanice. Každá z přípojek bude mít vlastní HUP s plynoměrem a bude objekty zásobovat z důvodu vytápění. Vytápění objektů administrativní budovy bude teplovodní, samostatným plynovým kondenzačním kotlem a za pomocí radiátorů. Haly budou vytápěny plynovými teplovzdušnými jednotkami typu ROBUR. Větrání prostorů, ve kterých se nacházejí okna, bude řešeno přirozeně. Prostory bez oken, sociální zařízení, šatny a jídelna, budou odvětrány nuceně, pomocí VZT jednotky umístěné na střeše. Vzduch bude filtrován a tepelně upraven na požadovanou teplotu. Novými bodovými zdroji bude spalování zemního plynu pro účely vytápění. Vytápění administrativních budov bude teplovodní, samostatným plynovým kondenzačním kotlem o výkonu do 50 kw a za pomocí radiátorů. Haly budou vytápěny plynovými teplovzdušnými jednotkami typu ROBUR (v místech zásobovacích ramp budou osazeny plynové jednotky, které kromě vytápění prostoru budou zajišťovat i funkci dveřní clony). Teplovzdušné jednotky: Hala A A1 pro dveřní clonu ROBUR F kw 9 ks pro vytápění ROBUR F kw 4 ks A2 pro vytápění ROBUR F kw 4 ks Hala B B1 pro dveřní clonu ROBUR F kw 5 ks pro vytápění hal ROBUR F kw 3 ks B2 pro dveřní clonu ROBUR F kw 5 ks pro vytápění hal ROBUR F kw 3 ks B3 pro dveřní clonu ROBUR F kw 4 ks pro vytápění hal ROBUR F kw 3 ks B4 pro dveřní clonu ROBUR F kw 5 ks pro vytápění hal ROBUR F kw 3 ks Uspořádání teplovzdušných jednotek je rovnoměrné po celém prostoru hal, technicky je tedy výrazně omezena možnost teoretického svedení odpadní vzdušiny do společného výduchu. Haly budou plnit funkci prostor pro lehkou výrobu a skladování. Emise ze spalování zemního plynu: kg/10 6 m 3 m 3 /r kg/r NOx CO Dílčí emise Hala A Faktor Spotřeba Emise kg/10 6 m 3 m 3 /r kg/r NOx CO STRANA Č. 7

8 Dílčí emise Hala B Faktor Spotřeba Emise kg/10 6 m 3 m 3 /r kg/r NOx CO Situace: PARKOVIŠTĚ Uvnitř areálu budou v návaznosti na areálové komunikace a zpevněné plochy zřízena parkovací stání. Je navrženo celkem 155 parkovacích stání pro osobní vozidla z toho 147 běžných stání rozměrů 2,60x5,00 m a 8 stání 3,60x5,00 m pro osoby s omezenou schopností pohybu. Dále je navrženo 12 stání o rozměrech 2,80x6,50 m pro dodávky a 8 stání pro kamiony o rozměrech 3,50x20,00 m. Parkovací stání budou vydlážděna z betonové zámkové dlažby. STRANA Č. 8

9 Emisní parametry: Znečišťující Emisní Emisní Emise Emise látka faktor OA faktor TNA g/km/ks g/km/ks g/h kg/r NOx CO PM PM benzen B(a)P v g/km Víceemise z pojezdů vozidel: Znečišťující Emisní Emisní Emise Emise látka faktor OA faktor TNA g/km/ks g/km/ks g/h kg/r NOx CO PM PM benzen B(a)P v g/km Situace: STRANA Č. 9

10 DOPRAVNÍ OBSLUŽNOST, 20 kamiónů za den, 166 osobních a dodávkových vozidel denně. Emisní parametry jednotlivých úseků: Úsek 9: Emise NOx CO PM 2.5 benzen b(a)p PM 2.5 g/km/voz. g/km/voz. g/km/voz. vše Úsek 8: Emise NOx CO PM10 benzen b(a)p PM 2.5 g/km/voz. g/km/voz. g/km/voz. vše Úsek 7: Emise NOx CO PM 10 benzen b(a)p PM 2.5 g/km/voz. g/km/voz. g/km/voz. vše Úsek 6: Emise NOx CO PM 10 benzen b(a)p PM 2.5 g/km/voz. g/km/voz. g/km/voz. vše Úsek 5: Emise NOx CO PM 10 benzen b(a)p PM 2.5 g/km/voz. g/km/voz. g/km/voz. vše Úsek 4: Emise NOx CO PM 10 benzen b(a)p PM 2.5 g/km/voz. g/km/voz. g/km/voz. vše Úsek 3: Emise NOx CO PM 10 benzen b(a)p PM 2.5 g/km/voz. g/km/voz. g/km/voz. vše STRANA Č. 10

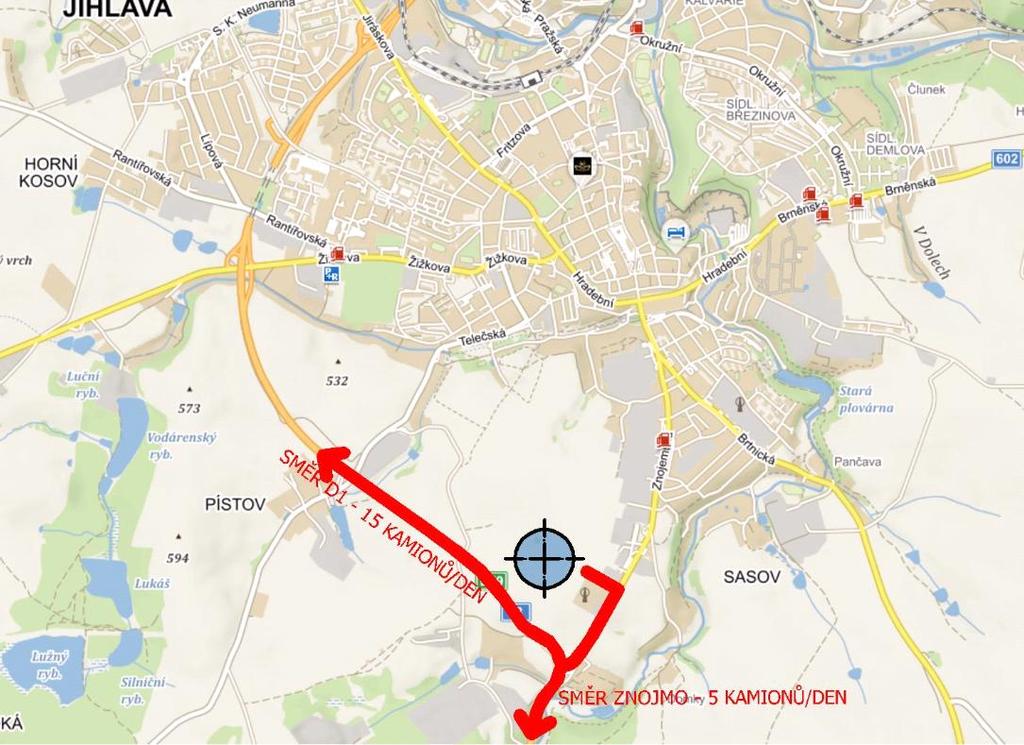

11 Situace dopravních úseků: Doprava vně navrhovaného areálu bude probíhat po stávajících pozemních komunikacích - komunikacích města ulice Znojemská a navazující silniční síti E59. Dopravní řešení navrhované stavby spočívá v napojení nově vybudované komunikační sítě celého areálu. Tyto komunikace budou po ukončení stavby a řádné kolaudaci veřejně přístupné. STRANA Č. 11

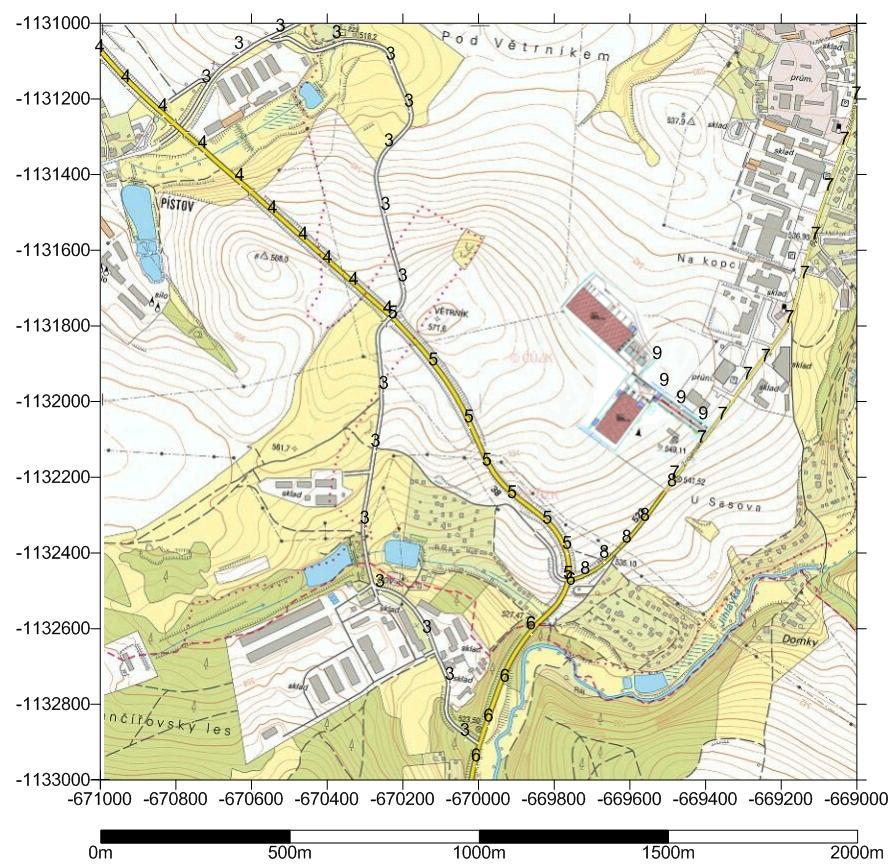

12 Mapa řešeného území Digitální výškopis, Symos STRANA Č. 12

13 3.2. ÚDAJE O ZDROJÍCH Emisní parametry zdrojů znečišťování pro výpočet studie plošný zdroj (parkoviště). Pro dopravní zdroje podle MEFA: Plošný zdroj, parkoviště: Znečišťující látka Emise g/h kg/r NOx CO PM PM benzen B(a)P v g/km Úsek 9: komunikace NO 2 Benzen g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 7.85E E PM 10 PM 2.5 g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 1.61E E CO BaP g/m/s kg/km/den t/km/rok mg/m/s g/km/den kg/km/rok 6.31E E Úsek 8: komunikace NO 2 Benzen g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 4.45E E PM 10 PM 2.5 g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 1.45E E CO BaP g/m/s kg/km/den t/km/rok mg/m/s g/km/den kg/km/rok 3.20E E Úsek 7: komunikace NO 2 Benzen g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 2.81E E PM 10 PM 2.5 g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 9.39E E CO BaP g/m/s kg/km/den t/km/rok mg/m/s g/km/den kg/km/rok 1.83E E STRANA Č. 13

14 Úsek 6: komunikace NO 2 Benzen g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 1.74E E PM 10 PM 2.5 g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 3.43E E CO BaP g/m/s kg/km/den t/km/rok mg/m/s g/km/den kg/km/rok 9.35E E Úsek 5: komunikace NO 2 Benzen g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 2.42E E PM 10 PM 2.5 g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 4.76E E CO BaP g/m/s kg/km/den t/km/rok mg/m/s g/km/den kg/km/rok 9.28E E Úsek 4: komunikace NO 2 Benzen g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 4.48E E PM 10 PM 2.5 g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 9.18E E CO BaP g/m/s kg/km/den t/km/rok mg/m/s g/km/den kg/km/rok 3.62E E Úsek 3: komunikace NO 2 Benzen g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 4.21E E PM 10 PM 2.5 g/m/s kg/km/den t/km/rok g/m/s kg/km/den t/km/rok 1.46E E CO BaP g/m/s kg/km/den t/km/rok mg/m/s g/km/den kg/km/rok 4.32E E Emisní třída vozidel: automaticky dle výpočtového roku. Výpočet emisních toků z automobilové dopravy je proveden pomocí emisních faktorů z databáze MEFA13. Při výpočtu je uvažován podíl osobních vozidel s naftovými motory na úrovni 30 %. Plynulost dopravy je uvažována z důvodu předběžné opatrnosti na úrovni 5 (popojíždění). STRANA Č. 14

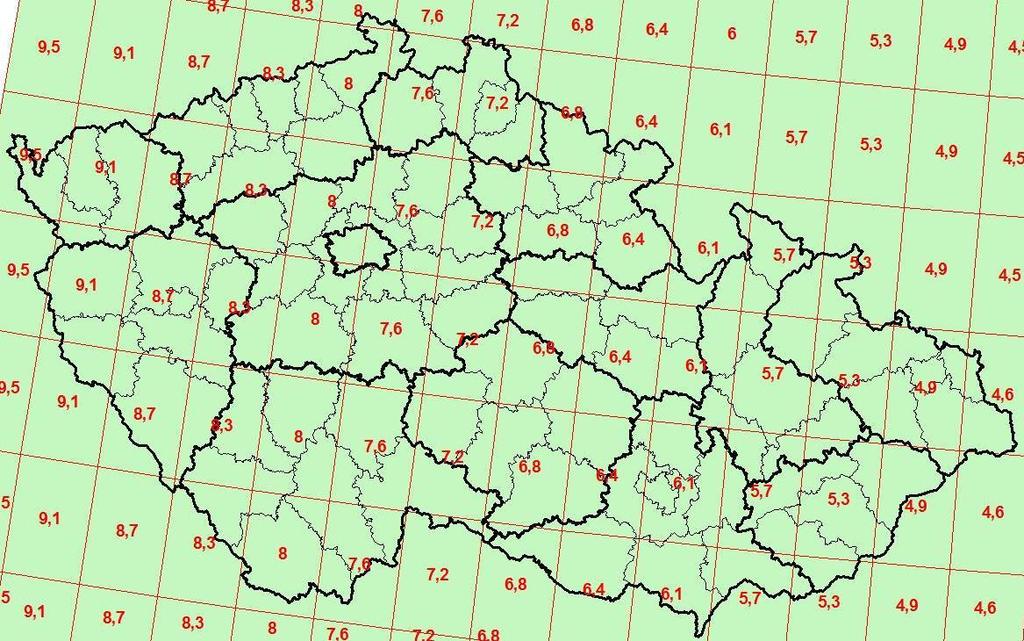

15 3.3. METEOROLOGICKÉ PODKLADY Převládající větry vanou z jihovýchodu a severozápadu s průměrnou rychlostí větru 4 5 m/s, v nárazech maxima do 15 m/s. Minimum v četnosti směrů větru leží ve směrech severovýchodních. Bezvětří se vyskytuje s četností 0,68 % časového fondu v roce. Nejfrekventovanější je IV. třída stability ovzduší. Vítr o rychlosti do 2,5 m/s vane s četností 39,6 % časového fondu v roce. Obecně zhoršené rozptylové podmínky (I., II. třída stability a bezvětří (calm)), kdy mají na imisní situaci v přízemní vrstvě atmosféry největší vliv nízké chladné bodové zdroje, lze v oblasti očekávat okolo 40,3 % časového fondu v roce. Protože je výpočtová síť v souřadném systému JTSK, je použito stočení větrné růžice o 6,8 o. Tabulka - větrná růžice (Zdroj ČHMÚ) N NE E SE S SW W NW CALM TS/RV I/ II/ II/ III/ III/ III/ IV/ IV/ IV/ V/ V/ STRANA Č. 15

16 Větrná růžice: Větrná růžice: J i h l a v a Směr S SV V JV J JZ Z SZ CALM % h/r h/< m/s Celkem Celkem STRANA Č. 16

17 Rychlost větru se dělí do tříd: Vítr slabý střední silný Třída rychlosti 1,7 m/s 5,0 m/s 11,0 m/s V praxi dochází k výskytu níže uvedených 11 kombinací tříd stability a třídy větru: Rozptylová podmínka Třída stability Rychlost větru 1 I 1,7 2 II 1,7 3 II 5,0 4 III 1,7 5 III 5,0 6 III 11,0 7 IV 1,7 8 IV 5,0 9 IV 11,0 10 V 1,7 11 V 5, POPIS REFERENČNÍCH BODŮ Výpočet byl proveden v pravidelné síti výpočtových bodů a dále pro konkrétní objekty č Seznam referenčních bodů Informace o pozemku Parcelní číslo: 1961/2 Obec: Jihlava [586846] Katastrální území: Jihlava [659673] Číslo LV: Výměra [m2]: 403 Typ parcely: Parcela katastru nemovitostí Mapový list: DKM Určení výměry: Ze souřadnic v S-JTSK Druh pozemku: zastavěná plocha a nádvoří STRANA Č. 17

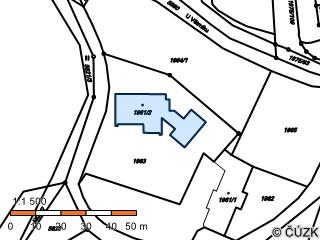

18 Součástí je stavba Budova s číslem popisným: Stavba stojí na pozemku: p. č. 1961/2 Stavební objekt: č. p Ulice: Jihlava [412317]; č. p. 5727; rodinný dům Na Bělidle Adresní místa: Na Bělidle 5727/ Informace o pozemku Parcelní číslo: 1954 Obec: Jihlava [586846] Katastrální území: Jihlava [659673] Číslo LV: 929 Výměra [m2]: 1517 Typ parcely: Mapový list: Určení výměry: Druh pozemku: Součástí je stavba Budova s číslem popisným: Parcela katastru nemovitostí DKM Stavba stojí na pozemku: p. č Stavební objekt: č. p. 830 Ulice: Ze souřadnic v S-JTSK zastavěná plocha a nádvoří Jihlava [412317]; č. p. 830; objekt k bydlení Na Bělidle Adresní místa: Na Bělidle 830/3 STRANA Č. 18

19 1003 Informace o pozemku Parcelní číslo: 5516/7 Obec: Jihlava [586846] Katastrální území: Jihlava [659673] Číslo LV: 1021 Výměra [m2]: 91 Typ parcely: Mapový list: Určení výměry: Druh pozemku: Součástí je stavba Budova s číslem popisným: Parcela katastru nemovitostí DKM Ze souřadnic v S-JTSK Stavba stojí na pozemku: p. č. 5516/7 Stavební objekt: č. p Ulice: zastavěná plocha a nádvoří Jihlava [412317]; č. p. 3695; rodinný dům Nezvalova Adresní místa: Nezvalova 3695/ Informace o pozemku Parcelní číslo: 5535/3 Obec: Jihlava [586846] STRANA Č. 19

20 Katastrální území: Jihlava [659673] Číslo LV: 933 Výměra [m2]: 203 Typ parcely: Mapový list: Určení výměry: Druh pozemku: Součástí je stavba Budova s číslem popisným: Parcela katastru nemovitostí DKM Ze souřadnic v S-JTSK Stavba stojí na pozemku: p. č. 5535/3 Stavební objekt: č. p Ulice: zastavěná plocha a nádvoří Jihlava [412317]; č. p. 3838; rodinný dům Holíkova Adresní místa: Holíkova 3838/ Informace o pozemku Parcelní číslo: 5550/4 Obec: Jihlava [586846] Katastrální území: Jihlava [659673] Číslo LV: Výměra [m2]: 29 Typ parcely: Mapový list: Určení výměry: Druh pozemku: Součástí je stavba Budova s číslem evidenčním: Parcela katastru nemovitostí DKM Ze souřadnic v S-JTSK Stavba stojí na pozemku: p. č. 5550/4 Stavební objekt: č. ev. 102 Adresní místa: č. ev. 102 zastavěná plocha a nádvoří Jihlava [412317]; č. ev. 102; stavba pro rodinnou rekreaci STRANA Č. 20

21 1006 Informace o pozemku Parcelní číslo: 5568/4 Obec: Jihlava [586846] Katastrální území: Jihlava [659673] Číslo LV: Výměra [m2]: 18 Typ parcely: Mapový list: Určení výměry: Druh pozemku: Součástí je stavba Budova s číslem evidenčním: Parcela katastru nemovitostí DKM Ze souřadnic v S-JTSK zastavěná plocha a nádvoří Stavba stojí na pozemku: p. č. 5568/4 Stavební objekt: č. ev Adresní místa: č. ev Jihlava [412317]; č. ev. 4036; stavba pro rodinnou rekreaci Situační mapka referenčních výpočtových bodů (RB) STRANA Č. 21

22 Mapa referenčních bodů, 441 bodů: Krok sítě 100 m, 441 m, výška výpočtových bodů dýchací zóna člověka 1,6 m. STRANA Č. 22

23 3.5. ZNEČIŠŤUJÍCÍ LÁTKY A PŘÍSLUŠNÉ IMISNÍ LIMITY Seznam relevantních znečišťujících látek včetně typu počítaných koncentrací (hodinové, denní koncentrace, roční průměrná koncentrace, apod.) a příslušných imisních limitů. Příloha č. 1 k zákonu č. 201/2012 Sb. IMISNÍ LIMITY A POVOLENÝ POČET JEJICH PŘEKROČENÍ ZA KALENDÁŘNÍ ROK 1. Imisní limity vyhlášené pro ochranu zdraví lidí a maximální počet jejich překročení Znečišťující látka Doba průměrování Imisní limit Maximální počet překročení Oxid siřičitý 1 hodina 350 µg.m Oxid siřičitý 24 hodin 125 µg.m -3 3 Oxid dusičitý 1 hodina 200 µg.m Oxid dusičitý 1 kalendářní rok 40 µg.m -3 0 Oxid uhelnatý maximální denní osmihodinový průměr 1) 10 mg.m -3 0 Benzen 1 kalendářní rok 5 µg.m -3 0 Částice PM hodin 50 µg.m ČásticePM 10 1 kalendářní rok 40 µg.m -3 0 Částice PM 2,5 1 kalendářní rok 25 µg.m -3 0 Olovo 1 kalendářní rok 0,5 µg.m -3 0 Poznámka: 1 ) Maximální denní osmihodinová průměrná koncentrace se stanoví posouzením osmihodinových klouzavých průměrů počítaných z hodinových údajů a aktualizovaných každou hodinu. Každý osmihodinový průměr se přiřadí ke dni, ve kterém končí, to jest první výpočet je proveden z hodinových koncentrací během periody 17:00 předešlého dne a 01:00 daného dne. Poslední výpočet pro daný den se provede pro periodu od 16:00 do 24:00 hodin. 2. Imisní limity vyhlášené pro ochranu ekosystémů a vegetace Znečišťující látka Doba průměrování Imisní limit Oxid siřičitý kalendářní rok a zimní období (1. října března) 20 µg.m -3 Oxidy dusíku 1) 1 kalendářní rok 30 µg.m -3 Poznámka: 1 ) Součet objemových poměrů (ppb v ) oxidu dusnatého a oxidu dusičitého vyjádřený v jednotkách hmotnostní koncentrace oxidu dusičitého. 3. Imisní limity pro celkový obsah znečišťující látky v částicích PM 10 vyhlášené pro ochranu zdraví lidí Znečišťující látka Doba průměrování Imisní limit Arsen 1 kalendářní rok 6 ng.m -3 Kadmium 1 kalendářní rok 5 ng.m -3 Nikl 1 kalendářní rok 20 ng.m -3 Benzo(a)pyren 1 kalendářní rok 1 ng.m -3 STRANA Č. 23

24 4. Imisní limity pro troposférický ozon Imisní limity pro troposférický ozon Účel vyhlášení Doba průměrování Imisní limit Maximální počet překročení Ochrana zdraví lidí 1) maximální denní osmihodinový průměr 2) 120 µg.m Ochrana vegetace 3) AOT40 4) µg.m -3.h 0 Poznámky: 1 ) Plnění imisního limitu se vyhodnocuje na základě průměru za 3 kalendářní roky; 2 ) Maximální denní osmihodinová průměrná koncentrace se stanoví posouzením osmihodinových klouzavých průměrů počítaných z hodinových údajů a aktualizovaných každou hodinu. Každý osmihodinový průměr je připsán dni, ve kterém končí, to jest první výpočet je proveden z hodinových koncentrací během periody 17:00 předešlého dne a 01:00 daného dne. Poslední výpočet pro daný den se provede pro periodu od 16:00 do 24:00 hodin; 3 ) Plnění imisního limitu se vyhodnocuje na základě průměru za 5 kalendářních let; 4 ) Pro účely tohoto zákona AOT40 znamená součet rozdílů mezi hodinovou koncentrací větší než 80 µg.m -3 (= 40 ppb) a hodnotou 80 µg.m -3 v dané periodě užitím pouze hodinových hodnot změřených každý den mezi 08:00 a 20:00 SEČ, vypočtený z hodinových hodnot v letním období (1. května července). 5. Imisní limity pro troposférický ozon Účel vyhlášení Doba průměrování Imisní limit Ochrana zdraví lidí maximální denní osmihodinový průměr 120 µg.m -3 Ochrana vegetace AOT µg.m -3.h Relevantní imisní limity pro výpočet: 1. Imisní limity vyhlášené pro ochranu zdraví lidí a maximální počet jejich překročení Znečišťující látka Doba průměrování Imisní limit Maximální počet překročení Oxid dusičitý 1 hodina 200 µg.m Oxid uhelnatý maximální denní osmihodinový průměr 1) 10 mg.m -3 0 Poznámka: 1 ) Maximální denní osmihodinová průměrná koncentrace se stanoví posouzením osmihodinových klouzavých průměrů počítaných z hodinových údajů a aktualizovaných každou hodinu. Každý osmihodinový průměr se přiřadí ke dni, ve kterém končí, to jest první výpočet je proveden z hodinových koncentrací během periody 17:00 předešlého dne a 01:00 daného dne. Poslední výpočet pro daný den se provede pro periodu od 16:00 do 24:00 hodin. STRANA Č. 24

25 3.6. HODNOCENÍ ÚROVNÍ ZNEČIŠTĚNÍ V PŘEDMĚTNÉ LOKALITĚ Při hodnocení stávající úrovně znečištění v předmětné lokalitě se vychází z map úrovní znečištění konstruovaných v síti 1 x 1 km, ve formátu shapefile (.shp ESRI). Tyto mapy zveřejňuje ministerstvo na internetových stránkách. Tyto mapy obsahují v každém čtverci hodnotu klouzavého průměru koncentrace pro všechny znečišťující látky za předchozích 5 kalendářních let, které mají stanoven roční imisní limit. Pro vyjádření imisní situace základních znečišťujících látek v předmětné lokalitě lze použít hodnoty publikované ČHMÚ - odečty z map, průměry hodnot koncentrací pro čtverec území o velikosti 1 km 2 vždy za předchozích 5 kalendářních let, nyní tedy za léta 2013 až 2017: NO 2 roční průměr 10,9 µg/m 3 PM 10 roční průměr 18,8 µg/m 3 PM nejvyšší 24hod. konc. 32,8 µg/m 3 PM 2,5 roční průměr 15,0 µg/m 3 benzen roční průměr 1,0 µg/m 3 benzo(a)pyren roční průměr 0,6 ng/m 3 SO 2 4. nejvyšší 24hod. konc. 9,1 µg/m 3 Dle ročenky ČHMÚ ZNEČIŠTĚNÍ OVZDUŠÍ NA ÚZEMÍ ČESKÉ REPUBLIKY V ROCE 2015 nebyl v roce 2015 na území obce s rozšířenou působností Jihlava překročen imisní limit pro sledované znečišťující látky. Z ostatních látek je na 0,5 % tohoto území překročen imisní limit pro benzo(a)pyren. zdroj: Průměrné koncentrace za roky v g/m 3 : Veličina NO 2 oxid dusičitý, roční průměr STRANA Č. 25

26 PM 10 částice PM10, roční průměr PM 10_m36 částice PM10, 36. max. 24hod. průměr STRANA Č. 26

27 PM 2,5 jemné částice PM2,5, roční průměr BZN benzen, roční průměr STRANA Č. 27

28 BaP benzo(a)pyren, roční průměr, ng/m 3 Relevantní imisní hodnoty z dlouhodobých průměrů let : Škodlivina Charakteristika Imisní Hodnota Jednotka limit Oxid dusičitý, NO 2 Aritmetický průměr za rok g/m 3 Oxid uhelnatý, CO Maximální denní osmihodinový klouzavý průměr g/m 3 PM 10 Aritmetický průměr za rok g/m 3 PM 10 částice PM 10, 36. max. 24hod. průměr g/m 3 PM 2.5 Aritmetický průměr za rok g/m 3 Benzen Aritmetický průměr za rok g/m 3 B(a)P Aritmetický průměr za rok ng/m 3 STRANA Č. 28

29 4. VÝSLEDKY ROZPTYLOVÉ STUDIE Výsledky výpočtů jsou prezentovány v tabelární a grafické podobě. Pro jednotlivé škodliviny byly vypočteny tyto charakteristiky (imisní příspěvky): Suspendované částice PM 10 - denní a průměrné roční koncentrace v g/m 3. Suspendované částice PM průměrné roční koncentrace v g/m 3. Oxid dusičitý NO 2 - hodinové a průměrné roční koncentrace v g/m 3. Oxid uhelnatý CO - 8hodinový klouzavý průměr v g/m 3. Benzen - průměrné roční koncentrace v g/m 3. Benzo(a)pyren B(a)P - průměrné roční koncentrace v ng/m 3. STRANA Č. 29

30 VÝSLEDKY ROZPTYLOVÉ STUDIE - PŘÍSPĚVEK ZÁMĚRU Suspendované částice PM 10 - denní a průměrné roční koncentrace v g/m 3. průměr min max CONC_AVG CM_MAX Ve výpočtové síti je dosahováno maximálních krátkodobých imisních koncentrací ve výši 0,060-2,876 g/m 3, průměrné roční imisní koncentrace se pohybují od 0,000-0,0907 g/m 3. průměr min max max v bodě min v bodě CONC_AVG CM_MAX V obytné zástavbě je dosahováno max. 0,473 g/m 3 v bodě 1004, nejvyšší roční průměr má hodnotu 0,009 g/m 3 v bodě Suspendované částice PM průměrné roční koncentrace v g/m 3. průměr min max CONC_AVG Ve výpočtové síti se průměrné roční imisní koncentrace se pohybují od 0,000-0,094 g/m 3. průměr min max max v bodě 1004 min v bodě 1001 CONC_AVG V obytné zástavbě dosahuje nejvyšší roční průměr hodnoty 0,006 g/m 3 v bodě Oxid dusičitý NO 2 - hodinové a průměrné roční koncentrace v g/m 3. průměr min max CONC_AVG CM_MAX Ve výpočtové síti je dosahováno maximálních krátkodobých imisních koncentrací ve výši 0,140-3,853 g/m 3, průměrné roční imisní koncentrace se pohybují od 0,001-0,100 g/m 3. průměr min max max v bodě min v bodě CONC_AVG CM_MAX STRANA Č. 30

31 V obytné zástavbě je dosahováno max. 0,631 g/m 3 v bodě 1004, nejvyšší roční průměr má hodnotu 0,009 g/m 3 v bodě Oxid uhelnatý CO - 8hodinový klouzavý průměr v g/m 3. průměr min max CM_MAX Ve výpočtové síti je dosahováno maximálních krátkodobých imisních koncentrací ve výši 0,280-16,190 g/m 3. průměr min max max v bodě 1004 min v bodě 1005 CM_MAX V obytné zástavbě je dosahováno max. 1,841 g/m 3 v bodě Benzen - průměrné roční koncentrace v g/m 3. Ve výpočtové síti se průměrné roční imisní koncentrace se pohybují od 0,000-0,016 g/m 3. průměr min max CONC_AVG V obytné zástavbě dosahuje nejvyšší roční průměr hodnoty 0,002 g/m 3 v bodě průměr min max max v bodě 1004 min v bodě 1001 CONC_AVG Benzo(a)pyren B(a)P - průměrné roční koncentrace v ng/m 3. Ve výpočtové síti se průměrné roční imisní koncentrace se pohybují od 0,0-0,0034 ng/m 3. průměr min max CONC_AVG V obytné zástavbě dosahuje nejvyšší roční průměr hodnoty 0,0003 ng/m 3 v bodě průměr min max max v bodě 1004 min v bodě 1001 CONC_AVG STRANA Č. 31

32 b) výsledky v tabulkové formě, příspěvek záměru: Suspendované částice PM 10 - denní a průměrné roční koncentrace v g/m 3. ID_POINT X_COORD Y_COORD Z_ELEV L_ELEV CONC_AVG CM_MAX CM_1_01_7 CM_2_01_ CM_2_05_0 CM_3_01_7 CM_3_05_0 CM_3_11_0 CM_4_01_7 CM_4_05_0 CM_4_11_0 CM_5_01_7 CM_5_05_ Suspendované částice PM 2.5 (příspěvek záměru) - průměrné roční koncentrace v g/m 3. ID_POINT X_COORD Y_COORD Z_ELEV L_ELEV CONC_AVG Oxid dusičitý NO 2 - hodinové a průměrné roční koncentrace v g/m 3. ID_POINT X_COORD Y_COORD Z_ELEV L_ELEV CONC_AVG CM_MAX CM_1_01_7 CM_2_01_ CM_2_05_0 CM_3_01_7 CM_3_05_0 CM_3_11_0 CM_4_01_7 CM_4_05_0 CM_4_11_0 CM_5_01_7 CM_5_05_ STRANA Č. 32

33 Oxid uhelnatý CO - 8hodinový klouzavý průměr v g/m 3. ID_POINT X_COORD Y_COORD Z_ELEV L_ELEV CM_MAX CM_1_01_7 CM_2_01_7 CM_2_05_ CM_3_01_7 CM_3_05_0 CM_3_11_0 CM_4_01_7 CM_4_05_0 CM_4_11_0 CM_5_01_7 CM_5_05_ Benzen - průměrné roční koncentrace v g/m 3. ID_POINT X_COORD Y_COORD Z_ELEV L_ELEV CONC_AVG Benzo(a)pyren B(a)P - průměrné roční koncentrace v ng/m 3. ID_POINT X_COORD Y_COORD Z_ELEV L_ELEV CONC_AVG STRANA Č. 33

34 PLATNÝ ÚZEMNÍ PLÁN MĚSTA ZVLÁŠTNÍ VÝPOČTOVÁ SÍŤ STRANA Č. 34

35 VÝSLEDKY ROZPTYLOVÉ STUDIE - PŘÍSPĚVEK ZÁMĚRU PRO BUDOUCÍ OBYTNOU ZÁSTAVBU DLE PLATNÉHO ÚZEMNÍHO PLÁNU Suspendované částice PM 10 - denní a průměrné roční koncentrace v g/m 3. průměr min max CONC_AVG CM_MAX Ve výpočtové síti je dosahováno maximálních krátkodobých imisních koncentrací ve výši 0,165-2,876 g/m 3, průměrné roční imisní koncentrace se pohybují od 0,003-0,0907 g/m 3. Suspendované částice PM průměrné roční koncentrace v g/m 3. průměr min max CONC_AVG Ve výpočtové síti se průměrné roční imisní koncentrace se pohybují od 0,002-0,094 g/m 3. Oxid dusičitý NO 2 - hodinové a průměrné roční koncentrace v g/m 3. průměr min max CONC_AVG CM_MAX Ve výpočtové síti je dosahováno maximálních krátkodobých imisních koncentrací ve výši 0,140-3,853 g/m 3, průměrné roční imisní koncentrace se pohybují od 0,004-0,100 g/m 3. Oxid uhelnatý CO - 8hodinový klouzavý průměr v g/m 3. průměr min max CM_MAX Ve výpočtové síti je dosahováno maximálních krátkodobých imisních koncentrací ve výši 0,668-10,194 g/m 3. Benzen - průměrné roční koncentrace v g/m 3. průměr min max CONC_AVG Ve výpočtové síti se průměrné roční imisní koncentrace se pohybují od 0,001-0,016 g/m 3. Benzo(a)pyren B(a)P - průměrné roční koncentrace v ng/m 3. průměr min max CONC_AVG Ve výpočtové síti se průměrné roční imisní koncentrace se pohybují od 0,0-0,0034 ng/m 3. STRANA Č. 35

36 c) kartograficky příspěvek záměru: IMISNÍ KONCENTRACE PM 10 Denní imisní koncentrace, koncentrace v g/m 3 STRANA Č. 36

37 IMISNÍ KONCENTRACE PM 10 Průměrné roční imisní koncentrace v g/m 3 STRANA Č. 37

38 IMISNÍ KONCENTRACE PM 2.5 Průměrné roční imisní koncentrace v g/m 3 STRANA Č. 38

39 OXID DUSIČITÝ Hodinové imisní koncentrace v g/m 3 STRANA Č. 39

40 OXID DUSIČITÝ Průměrné roční imisní koncentrace v g/m 3 STRANA Č. 40

41 OXID UHELNATÝ 8-hodinové imisní koncentrace v g/m 3 STRANA Č. 41

42 BENZEN Průměrné roční koncentrace v g/m 3 STRANA Č. 42

43 BENZO(A)PYREN B(A)P Průměrné roční koncentrace v ng/m 3 STRANA Č. 43

44 5. NÁVRH KOMPENZAČNÍCH OPATŘENÍ Nejsou splněny předpoklady pro navržení kompenzačních opatření. Kompenzační opatření - Platí dle vyhl. č 415/2012 Sb.: 27 Způsob uplatnění kompenzačních opatření (K 12 odst. 8 zákona) (1) Kompenzační opatření se uloží u stacionárního zdroje a pozemní komunikace uvedené v 11 odst. 1 písm. b) zákona v případě, že by jejich umístěním došlo k nárůstu úrovně znečištění o více než 1 % imisního limitu pro znečišťující látku s dobou průměrování 1 kalendářní rok. (2) Pro účely vyhodnocování kompenzačního opatření jsou v příloze č. 16 k této vyhlášce stanoveny koeficienty významnosti příspěvku zdroje ke znečištění ovzduší (dále jen koeficient významnosti ), a to v závislosti na efektivní výšce zdroje. (3) Kompenzační opatření je uplatněno dostatečným způsobem, pokud je snížení součinu změny množství vypouštěné znečišťující látky v tunách za rok a koeficientu významnosti stacionárních nebo mobilních zdrojů, na nichž se realizuje kompenzační opatření, větší nebo rovno součinu změny množství vypouštěné znečišťující látky v tunách za rok a koeficientu významnosti nově umisťovaného stacionárního zdroje nebo mobilních zdrojů na posuzované pozemní komunikaci. (4) V případě uplatnění kompenzačního opatření formou izolační zeleně, čištění komunikací nebo jiných obdobných opatření se neuvažuje při hodnocení kompenzačního opatření podle odstavce 3 o vypouštění znečišťujících látek do ovzduší, ale o odstraněném znečištění. Tabelární výstup výsledků po provedení kompenzačních opatření: není. Fáze provozu ve výhledovém stavu, maximální hodnota pro porovnání: imisní hodnota Roční příspěvek (průměr) Roční limit 1% ročního limitu Zneč. látka g/m 3 g/m 3 g/m 3 NO 2 0, ,4 PM 10 0, ,4 PM 2,5 0, ,25 Benzen 0, ,05 B(a)P 0, ,001 0,00001 STRANA Č. 44

45 6. ZÁVĚREČNÉ HODNOCENÍ Při modelování přírůstků imisních koncentrací oxidu dusičitého, suspendovaných částic, oxidu uhelnatého, benzenu a benzo(a)pyrenu v zájmovém území byl použit program SYMOS 97, který umožňuje výpočet maximálních hodinových, maximálních denních i průměrných ročních imisních koncentrací vždy ve vztahu řešených škodlivin k příslušným imisním limitům. Výsledné imisní koncentrace pro grafický výstup jsou počítány ve výšce 1,5 m nad terénem (dýchací zóna) až po horní fasády stávajících budov. V případě oxidů dusíku je využit model umožňující přímý přepočet emisí oxidů dusíku na imise oxidu dusičitého. Rozptylová studie je počítána pro imisní příspěvek záměru. Současné imisní pozadí lokality je hodnoceno dle mapy dlouhodobých imisních hodnot ČHMÚ (imisní data zpracovaná pro pětileté klouzavé průměry let ). V předmětné lokalitě nejsou překračovány žádné imisní limity. Hodnocení imisních příspěvků záměru, fáze provozu: Suspendované částice PM 10 - denní a průměrné roční koncentrace v g/m 3. imisní limit denní roční Zneč. látka g/m 3 g/m 3 PM Ve výpočtové síti je dosahováno maximálních krátkodobých imisních koncentrací ve výši 0,060-2,876 g/m 3, průměrné roční imisní koncentrace se pohybují od 0,000-0,0907 g/m 3. V obytné zástavbě je dosahováno max. 0,473 g/m 3 v bodě 1004, nejvyšší roční průměr má hodnotu 0,009 g/m 3 v bodě Suspendované částice PM průměrné roční koncentrace v g/m 3. imisní limit Zneč. látka g/m 3 PM 2,5 25 Ve výpočtové síti se průměrné roční imisní koncentrace se pohybují od 0,000-0,094 g/m 3. V obytné zástavbě dosahuje nejvyšší roční průměr hodnoty 0,006 g/m 3 v bodě roční Oxid dusičitý NO 2 - hodinové a průměrné roční koncentrace v g/m 3. imisní limit hodinový roční Zneč. látka g/m 3 g/m 3 NO Ve výpočtové síti je dosahováno maximálních krátkodobých imisních koncentrací ve výši 0,140-3,853 g/m 3, průměrné roční imisní koncentrace se pohybují od 0,001-0,100 g/m 3. V obytné zástavbě je dosahováno max. 0,631 g/m 3 v bodě 1004, nejvyšší roční průměr má hodnotu 0,009 g/m 3 v bodě STRANA Č. 45
