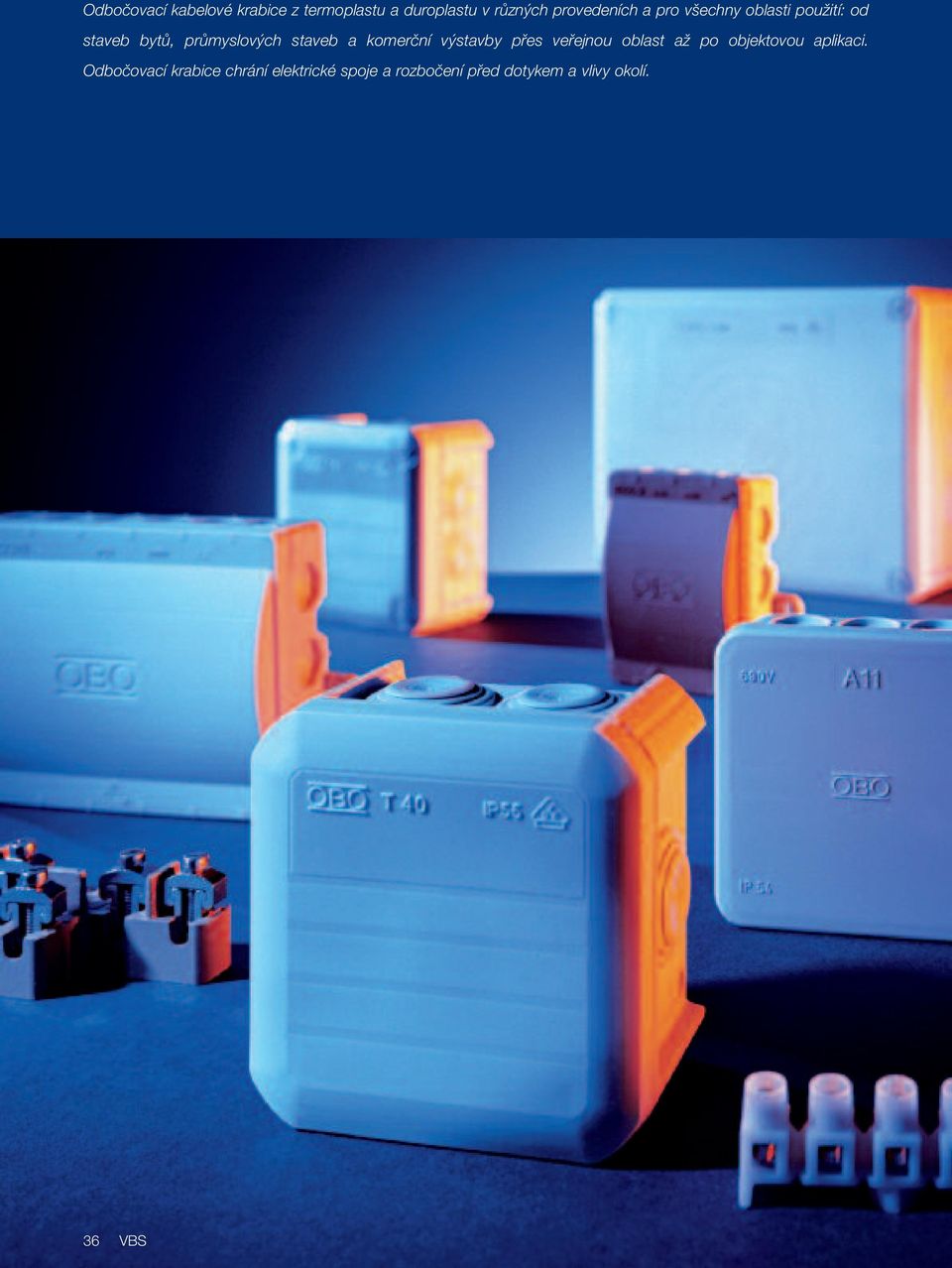

1 Odboãovací kabelové krabice z termoplastu a duroplastu v rûzn ch provedeních a pro v echny oblasti pouïití: od staveb bytû, prûmyslov ch staveb a komerãní v stavby pfies vefiejnou oblast aï po objektovou aplikaci. Odboãovací krabice chrání elektrické spoje a rozboãení pfied dotykem a vlivy okolí. 36 VBS

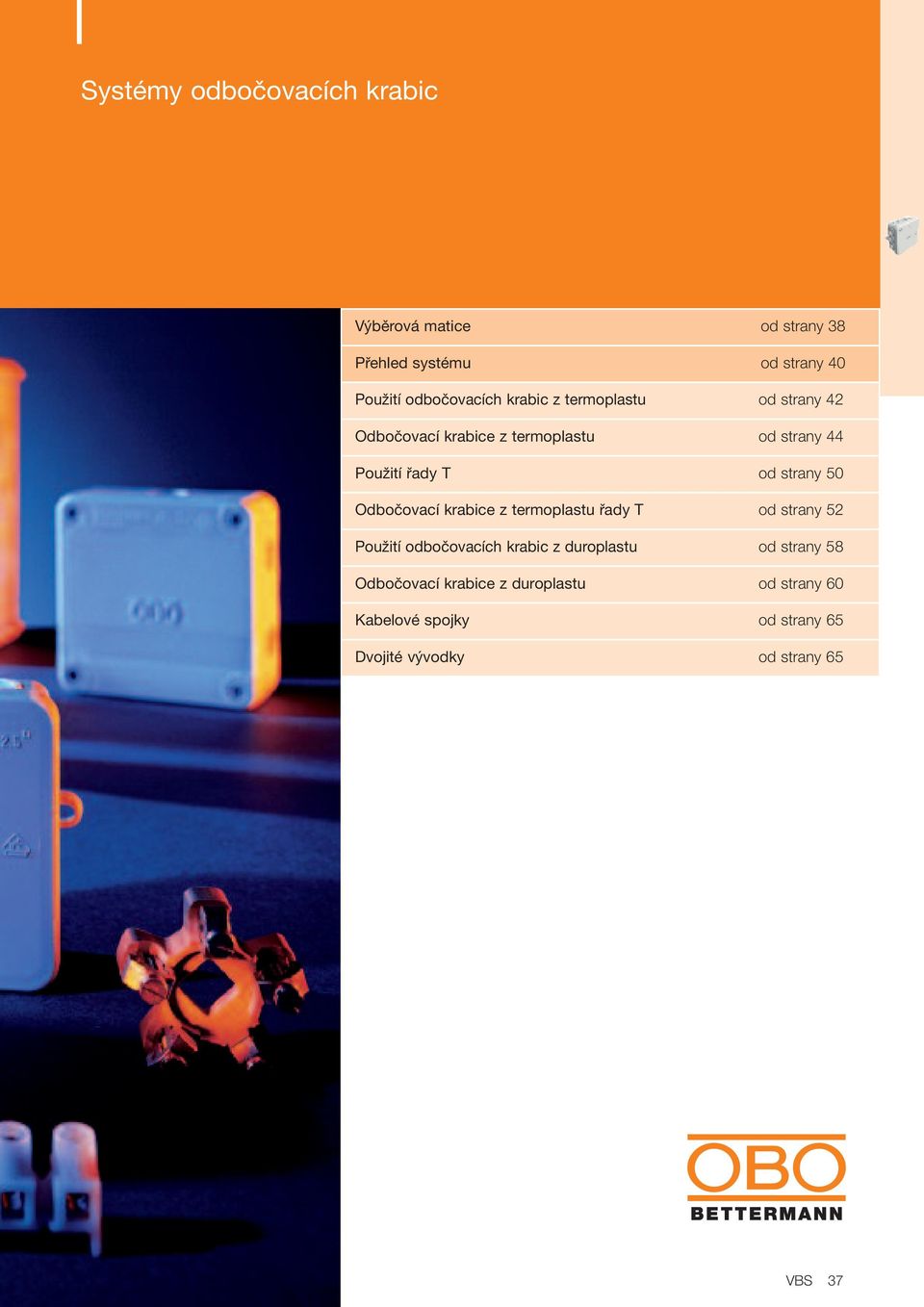

2 Výběrová matice od strany 38 Přehled systému od strany 40 Použití odbočovacích krabic z termoplastu od strany 42 Odbočovací krabice z termoplastu od strany 44 Použití řady T od strany 50 Odbočovací krabice z termoplastu řady T od strany 52 Použití odbočovacích krabic z duroplastu od strany 58 Odbočovací krabice z duroplastu od strany 60 Kabelové spojky od strany 65 Dvojité vývodky od strany 65 VBS 37

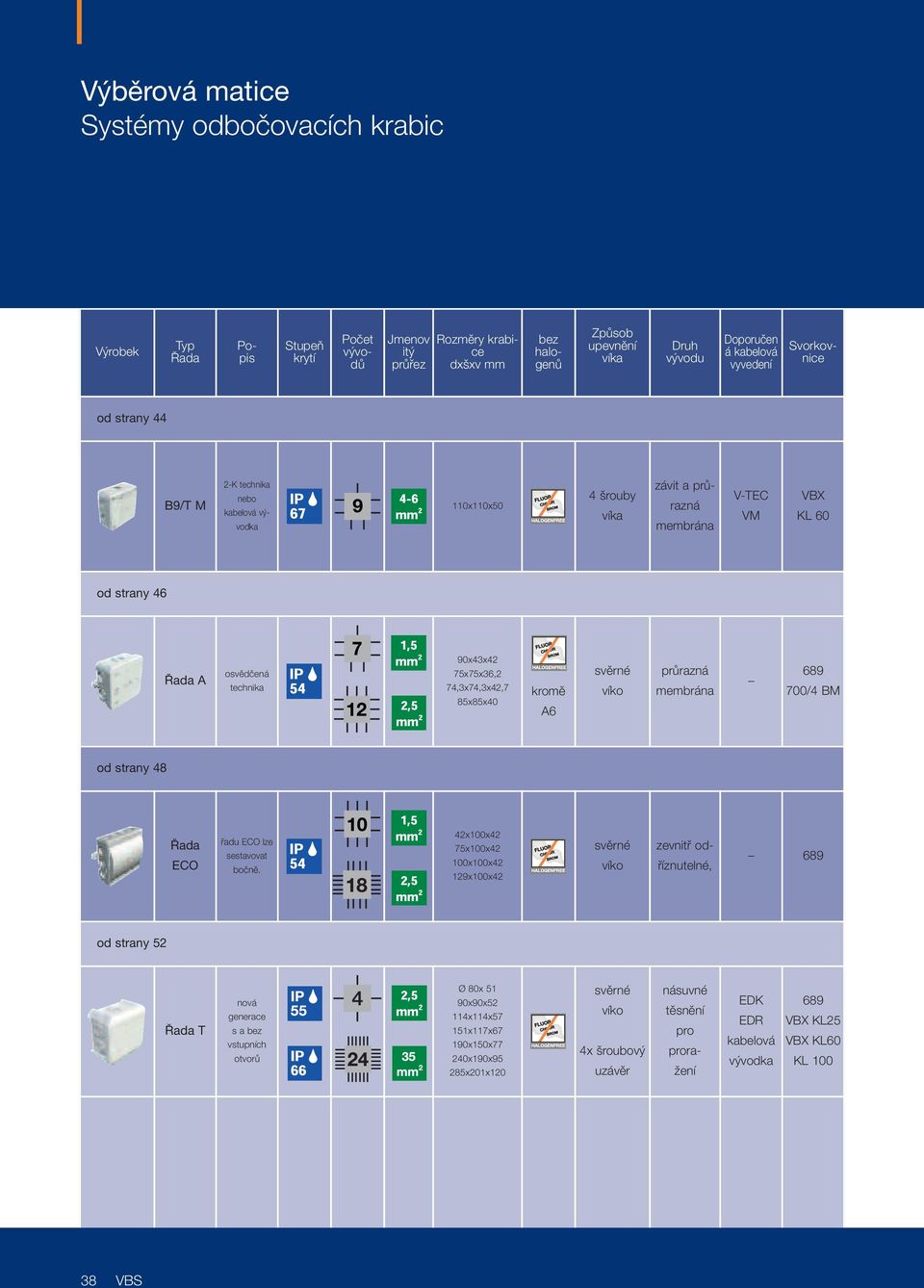

3 Výběrová matice Systémy odboãovacích krabic V robek ada Popis StupeÀ krytí Poãet v vodû Jmenov it prûfiez Rozmûry krabice dx xv mm ZpÛsob upevnûní víka Druh v vodu Doporuãen á kabelová vyvedení bez halogenû Svorkovnice od strany 44 B9/T 2-K technika nebo kabelová v vodka 110x110x50 4 rouby víka závit a prûrazná membrána V-TC V VBX KL 60 od strany 46 Řada A osvûdãená technika 90x43x42 75x75x36,2 74,3x74,3x42,7 85x85x40 kromû A6 svûrné víko prûrazná membrána /4 B od strany 48 Řada CO fiadu CO lze sestavovat boãnû. 42x100x42 75x100x42 100x100x42 129x100x42 svûrné víko zevnitfi odfiíznutelné, 689 od strany 52 Řada T nová generace s a bez vstupních otvorû Ø 80x 51 90x90x52 114x114x57 151x117x67 190x150x77 240x190x95 285x201x120 svûrné víko 4x roubov uzávûr násuvné tûsnûní pro prora- Ïení DK DR kabelová v vodka 689 VBX KL25 VBX KL60 KL VBS

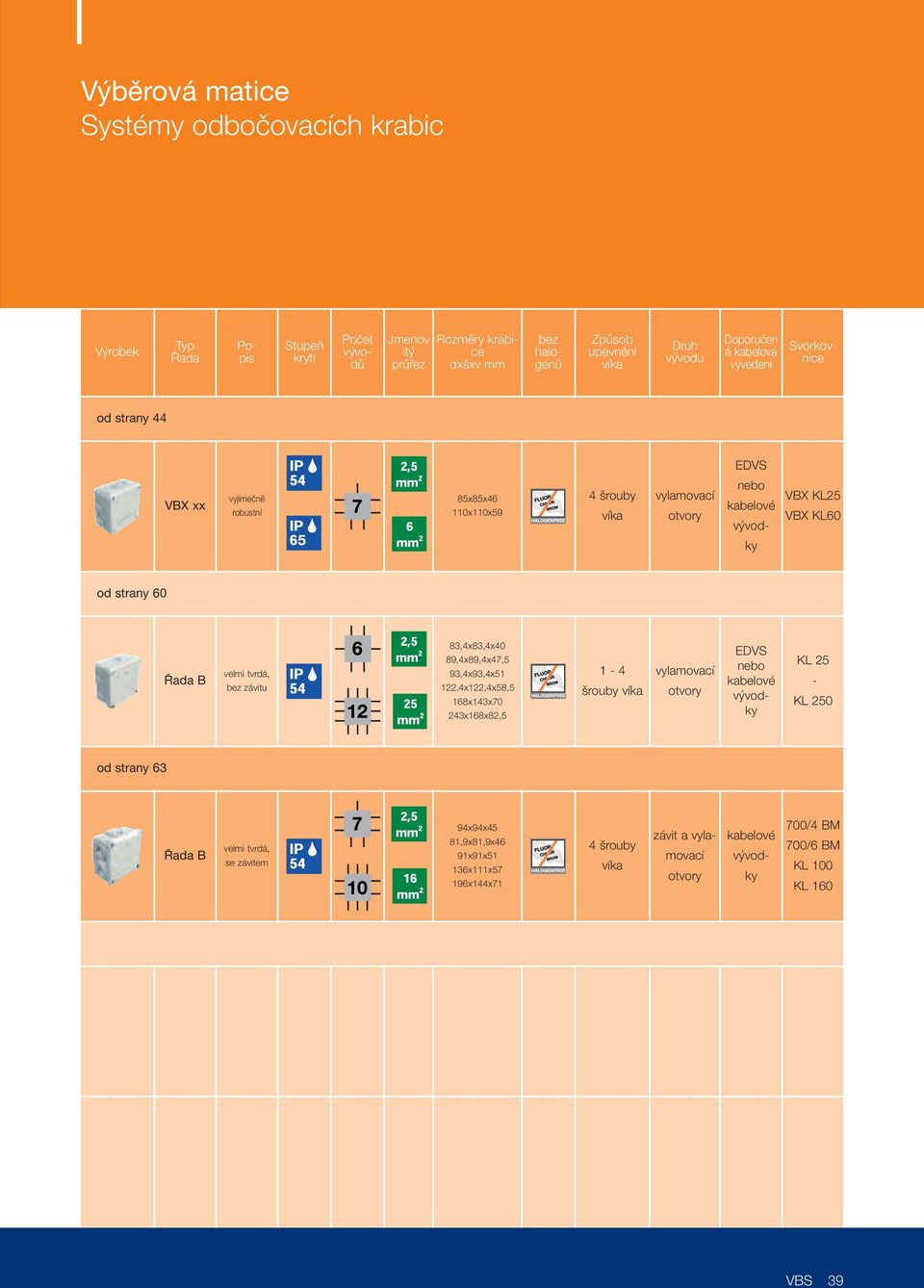

4 Výběrová matice Systémy odboãovacích krabic V robek ada Popis StupeÀ krytí Poãet v vodû Jmenov it prûfiez Rozmûry krabice dx xv mm ZpÛsob upevnûní víka Druh v vodu Doporuãen á kabelová vyvedení bez halogenû Svorkovnice od strany 44 DVS VBX xx vyjímeãnû robustní 85x85x46 110x110x59 4 rouby víka vylamovací otvory nebo kabelové v vod- VBX KL25 VBX KL60 ky od strany 60 Řada B velmi tvrdá, bez závitu 83,4x83,4x40 89,4x89,4x47,5 93,4x93,4x51 122,4x122,4x58,5 168x143x70 243x168x82,5 1-4 rouby víka vylamovací otvory DVS nebo kabelové v vodky KL 25 - KL 250 od strany 63 Řada B velmi tvrdá, se závitem 94x94x45 81,9x81,9x46 91x91x51 136x111x57 196x144x71 4 rouby víka otvory kabelové závit a vylamovací v vodky 700/4 B 700/6 B KL 100 KL 160 VBS 39

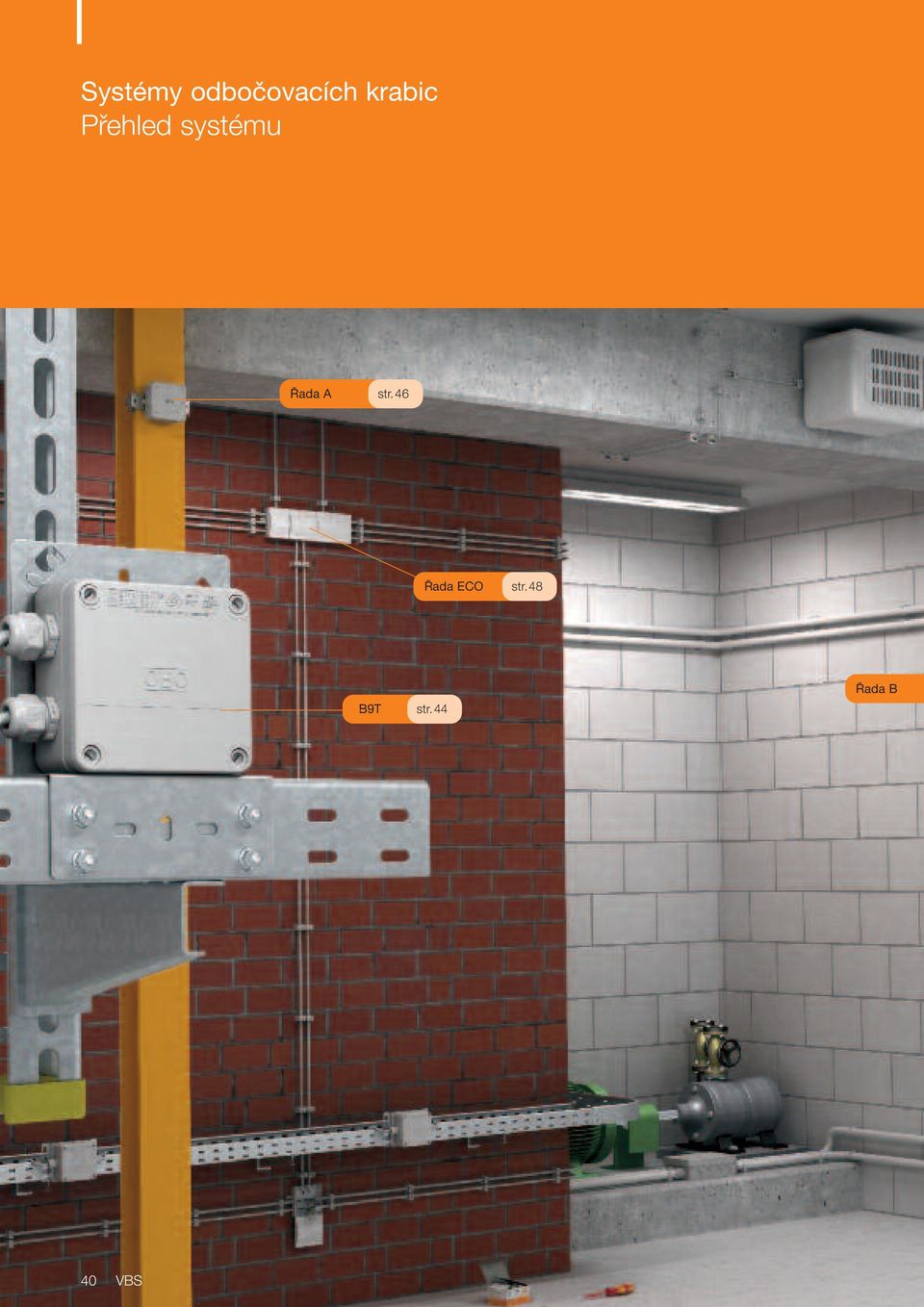

5 Pfiehled systému Řada A str. 46 Řada CO str. 48 B9T str. 44 Řada B 40 VBS

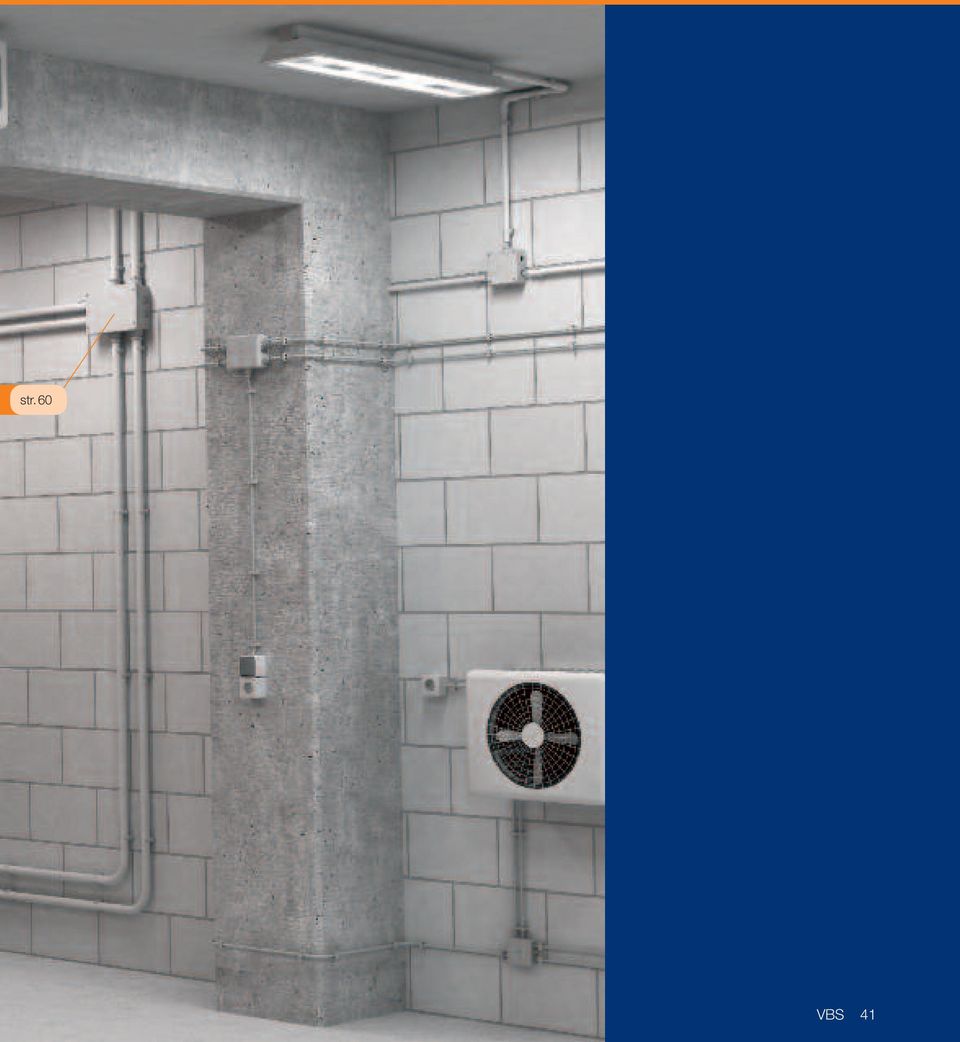

6 str. 60 VBS 41

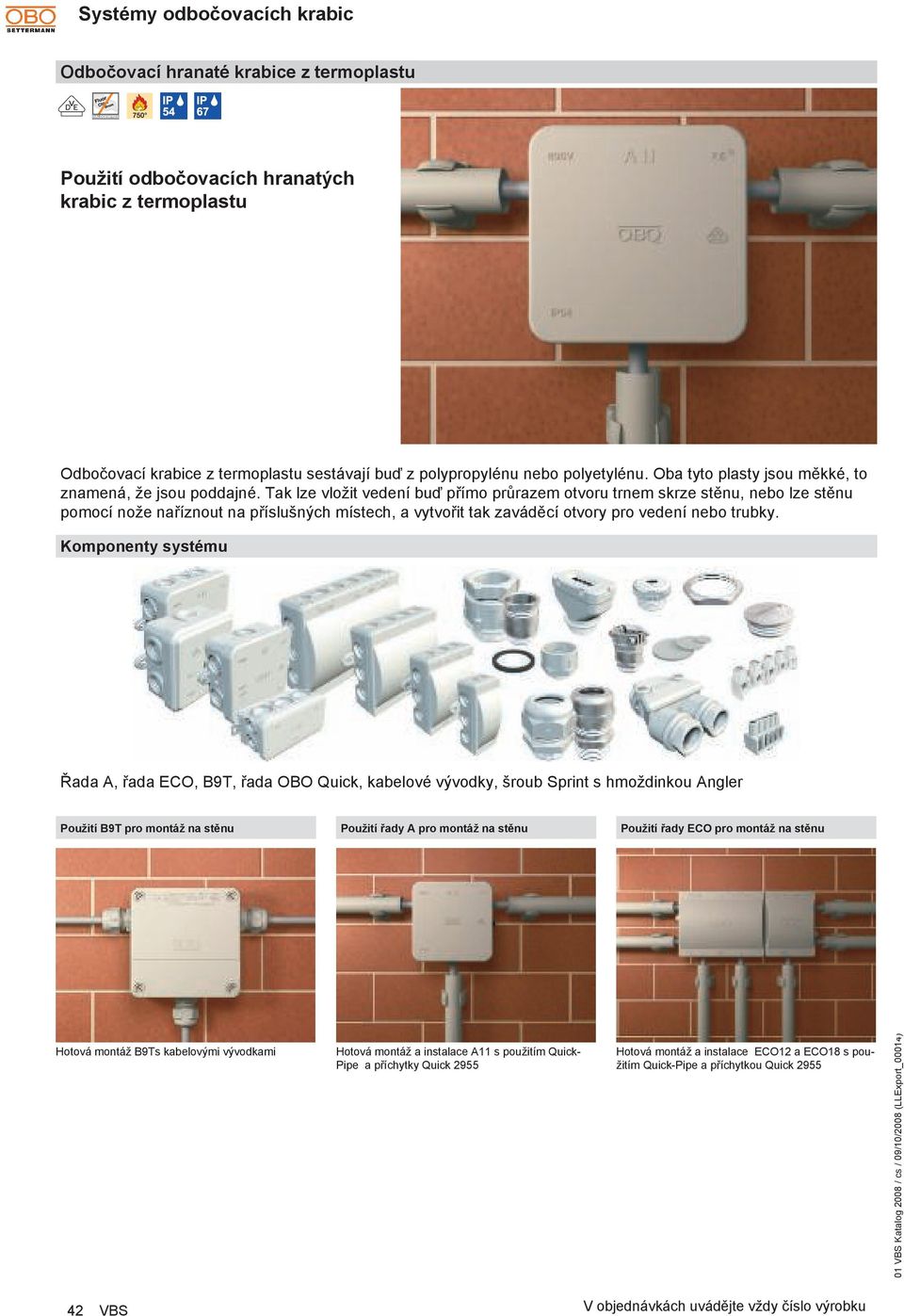

7 Odbočovací hranaté krabice z termoplastu Použití odbočovacích hranatých krabic z termoplastu Odbočovací krabice z termoplastu sestávají buď z polypropylénu nebo polyetylénu. Oba tyto plasty jsou měkké, to znamená, že jsou poddajné. Tak lze vložit vedení buď přímo průrazem otvoru trnem skrze stěnu, nebo lze stěnu pomocí nože naříznout na příslušných místech, a vytvořit tak zaváděcí otvory pro vedení nebo trubky. Komponenty systému Řada A, řada CO, B9T, řada OBO Quick, kabelové vývodky, šroub Sprint s hmoždinkou Angler Použití B9T pro montáž na stěnu Použití řady A pro montáž na stěnu Použití řady CO pro montáž na stěnu Hotová montáž B9Ts kabelovými vývodkami Hotová montáž a instalace A11 s použitím Quick- Pipe a příchytky Quick 2955 Hotová montáž a instalace CO12 a CO18 s použitím Quick-Pipe a příchytkou Quick VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 42 VBS

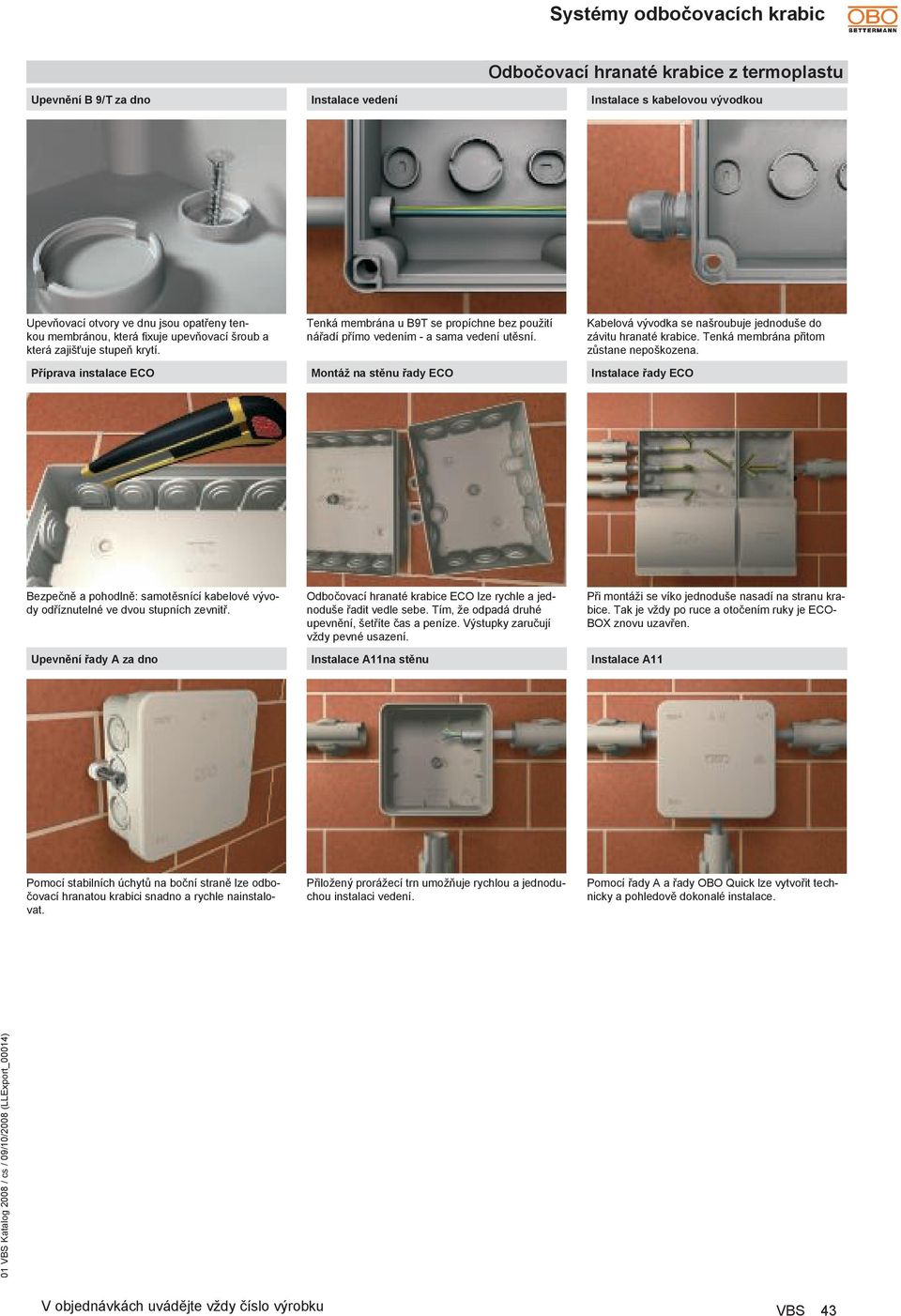

8 Upevnění B 9/T za dno Instalace vedení Odbočovací hranaté krabice z termoplastu Instalace s kabelovou vývodkou Upevňovací otvory ve dnu jsou opatřeny tenkou membránou, která fixuje upevňovací šroub a která zajišťuje stupeň krytí. Příprava instalace CO Tenká membrána u B9T se propíchne bez použití nářadí přímo vedením - a sama vedení utěsní. ontáž na stěnu řady CO Kabelová vývodka se našroubuje jednoduše do závitu hranaté krabice. Tenká membrána přitom zůstane nepoškozena. Instalace řady CO Bezpečně a pohodlně: samotěsnící kabelové vývody odříznutelné ve dvou stupních zevnitř. Upevnění řady A za dno Odbočovací hranaté krabice CO lze rychle a jednoduše řadit vedle sebe. Tím, že odpadá druhé upevnění, šetříte čas a peníze. Výstupky zaručují vždy pevné usazení. Instalace A11na stěnu Při montáži se víko jednoduše nasadí na stranu krabice. Tak je vždy po ruce a otočením ruky je CO- BOX znovu uzavřen. Instalace A11 Pomocí stabilních úchytů na boční straně lze odbočovací hranatou krabici snadno a rychle nainstalovat. Přiložený prorážecí trn umožňuje rychlou a jednoduchou instalaci vedení. Pomocí řady A a řady OBO Quick lze vytvořit technicky a pohledově dokonalé instalace. 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) VBS 43

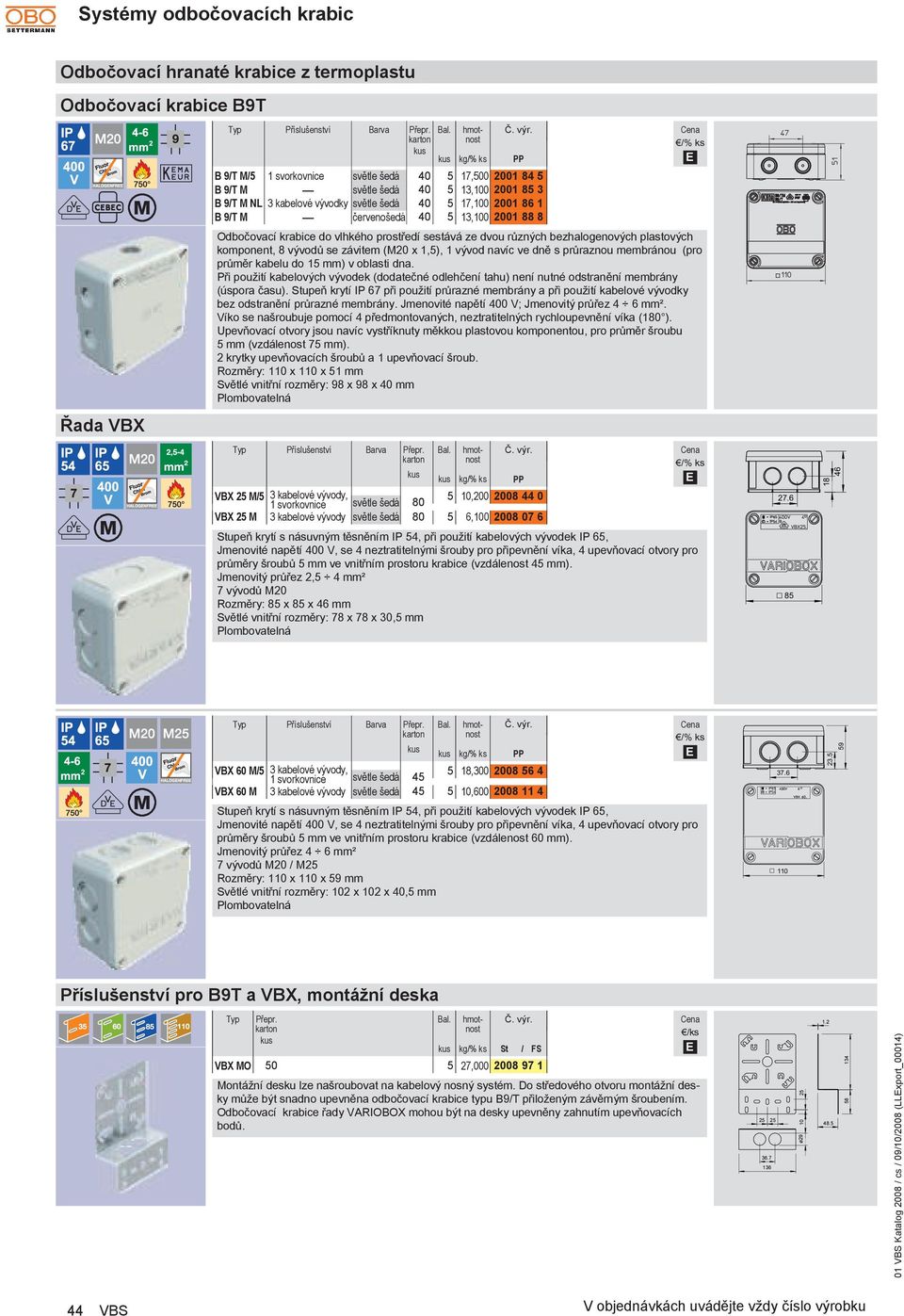

9 Odbočovací hranaté krabice z termoplastu Odbočovací krabice B9T Příslušenství PP B 9/T /5 1 svorkovnice světle šedá , B 9/T světle šedá , B 9/T NL 3 kabelové vývodky světle šedá , B 9/T červenošedá , Odbočovací krabice do vlhkého prostředí sestává ze dvou různých bezhalogenových plastových komponent, 8 vývodů se závitem (20 x 1,5), 1 vývod navíc ve dně s průraznou membránou (pro průměr kabelu do 15 mm) v oblasti dna. Při použití kabelových vývodek (dodatečné odlehčení tahu) není nutné odstranění membrány (úspora času). Stupeň krytí IP 67 při použití průrazné membrány a při použití kabelové vývodky bez odstranění průrazné membrány. Jmenovité napětí 400 V; Jmenovitý průřez 4 6 mm². Víko se našroubuje pomocí 4 předmontovaných, neztratitelných rychloupevnění víka (180 ). Upevňovací otvory jsou navíc vystříknuty měkkou plastovou komponentou, pro průměr šroubu 5 mm (vzdálenost 75 mm). 2 krytky upevňovacích šroubů a 1 upevňovací šroub. Rozměry: 110 x 110 x 51 mm Světlé vnitřní rozměry: 98 x 98 x 40 mm Plombovatelná Řada VBX Příslušenství VBX 25 /5 3 kabelové vývody, 5 10, svorkovnice světle šedá 80 VBX 25 3 kabelové vývody světle šedá , Stupeň krytí s násuvným těsněním IP 54, při použití kabelových vývodek IP 65, Jmenovité napětí 400 V, se 4 neztratitelnými šrouby pro připevnění víka, 4 upevňovací otvory pro průměry šroubů 5 mm ve vnitřním prostoru krabice (vzdálenost 45 mm). Jmenovitý průřez 2,5 4 mm² 7 vývodů 20 Rozměry: 85 x 85 x 46 mm Světlé vnitřní rozměry: 78 x 78 x 30,5 mm Plombovatelná PP Příslušenství VBX 60 /5 3 kabelové vývody, 5 18, svorkovnice světle šedá 45 VBX 60 3 kabelové vývody světle šedá , Stupeň krytí s násuvným těsněním IP 54, při použití kabelových vývodek IP 65, Jmenovité napětí 400 V, se 4 neztratitelnými šrouby pro připevnění víka, 4 upevňovací otvory pro průměry šroubů 5 mm ve vnitřním prostoru krabice (vzdálenost 60 mm). Jmenovitý průřez 4 6 mm² 7 vývodů 20 / 25 Rozměry: 110 x 110 x 59 mm Světlé vnitřní rozměry: 102 x 102 x 40,5 mm Plombovatelná PP Příslušenství pro B9T a VBX, montážní deska VBX O , ontážní desku lze našroubovat na kabelový nosný systém. Do středového otvoru montážní desky může být snadno upevněna odbočovací krabice typu B9/T přiloženým závěrným šroubením. Odbočovací krabice řady VARIOBOX mohou být na desky upevněny zahnutím upevňovacích bodů. St / FS /ks ø VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 44 VBS

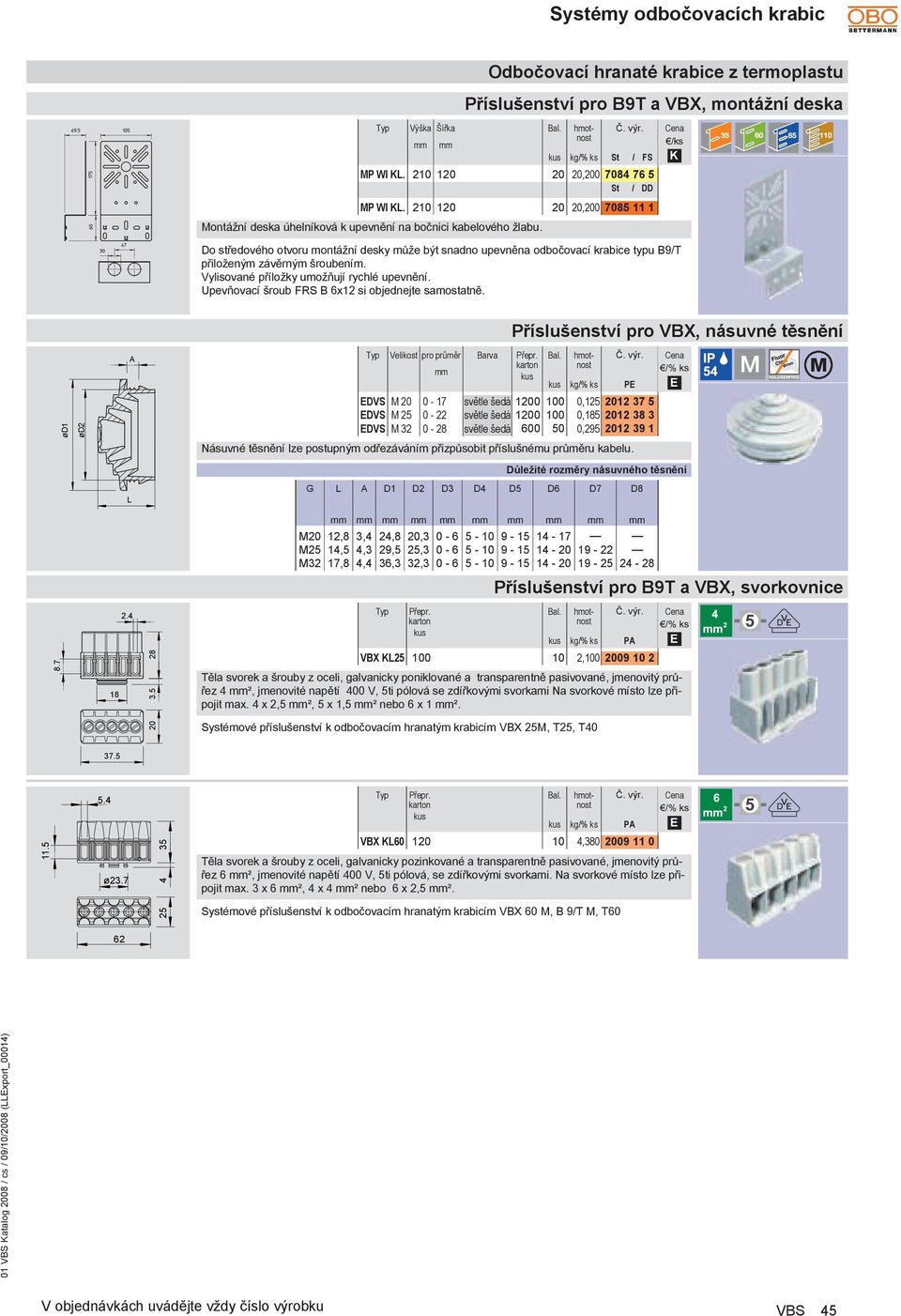

10 Výška Šířka mm mm St / FS P WI KL , St / DD P WI KL , ontážní deska úhelníková k upevnění na bočnici kabelového žlabu. Odbočovací hranaté krabice z termoplastu Příslušenství pro B9T a VBX, montážní deska Do středového otvoru montážní desky může být snadno upevněna odbočovací krabice typu B9/T přiloženým závěrným šroubením. Vylisované příložky umožňují rychlé upevnění. Upevňovací šroub FRS B 6x12 si objednejte samostatně. /ks K Příslušenství pro VBX, násuvné těsnění ød1 ød2 A Velikost pro průměr mm P DVS světle šedá , DVS světle šedá , DVS světle šedá , Násuvné těsnění lze postupným odřezáváním přizpůsobit příslušnému průměru kabelu. Důležité rozměry násuvného těsnění L G L A D1 D2 D3 D4 D5 D6 D7 D8 mm mm mm mm mm mm mm mm mm mm 20 12,8 3,4 24,8 20, ,5 4,3 29,5 25, ,8 4,4 36,3 32, Příslušenství pro B9T a VBX, svorkovnice VBX KL , Těla svorek a šrouby z oceli, galvanicky poniklované a transparentně pasivované, jmenovitý průřez 4 mm², jmenovité napětí 400 V, 5ti pólová se zdířkovými svorkami Na svorkové místo lze připojit max. 4 x 2,5 mm², 5 x 1,5 mm² nebo 6 x 1 mm². PA 20 Systémové příslušenství k odbočovacím hranatým krabicím VBX 25, T25, T40 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) ø VBX KL , Těla svorek a šrouby z oceli, galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 6 mm², jmenovité napětí 400 V, 5ti pólová, se zdířkovými svorkami. Na svorkové místo lze připojit max. 3 x 6 mm², 4 x 4 mm² nebo 6 x 2,5 mm². Systémové příslušenství k odbočovacím hranatým krabicím VBX 60, B 9/T, T60 PA 62 VBS 45

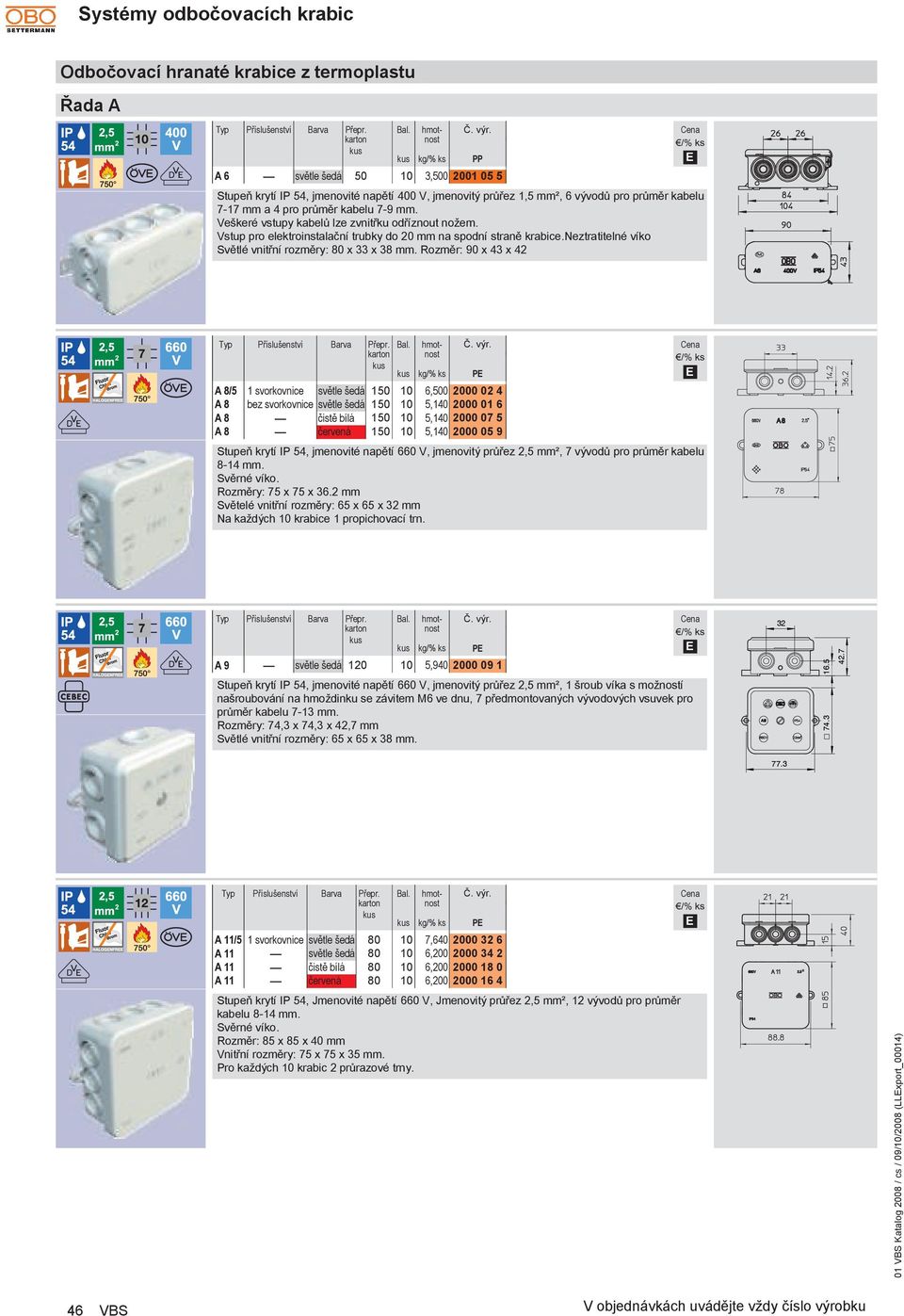

11 Odbočovací hranaté krabice z termoplastu Řada A A 6 Příslušenství světle šedá 50 PP 10 3, Stupeň krytí IP 54, jmenovité napětí 400 V, jmenovitý průřez 1,5 mm², 6 vývodů pro průměr kabelu 7-17 mm a 4 pro průměr kabelu 7-9 mm. Veškeré vstupy kabelů lze zvnitřku odříznout nožem. Vstup pro elektroinstalační trubky do 20 mm na spodní straně krabice.neztratitelné víko Světlé vnitřní rozměry: 80 x 33 x 38 mm. Rozměr: 90 x 43 x 42 Příslušenství P A 8/5 1 svorkovnice světle šedá , A 8 bez svorkovnice světle šedá , A 8 čistě bílá , A 8 červená , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 2,5 mm², 7 vývodů pro průměr kabelu 8-14 mm. Svěrné víko. Rozměry: 75 x 75 x 36.2 mm Světelé vnitřní rozměry: 65 x 65 x 32 mm Na každých 10 krabice 1 propichovací trn. Příslušenství A 9 světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 2,5 mm², 1 šroub víka s možností našroubování na hmoždinku se závitem 6 ve dnu, 7 předmontovaných vývodových vsuvek pro průměr kabelu 7-13 mm. Rozměry: 74,3 x 74,3 x 42,7 mm Světlé vnitřní rozměry: 65 x 65 x 38 mm. P Příslušenství A 11/5 1 svorkovnice světle šedá , A 11 světle šedá , A 11 čistě bílá , A 11 červená , Stupeň krytí IP 54, Jmenovité napětí 660 V, Jmenovitý průřez 2,5 mm², 12 vývodů pro průměr kabelu 8-14 mm. Svěrné víko. Rozměr: 85 x 85 x 40 mm Vnitřní rozměry: 75 x 75 x 35 mm. Pro každých 10 krabic 2 průrazové trny. P 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 46 VBS

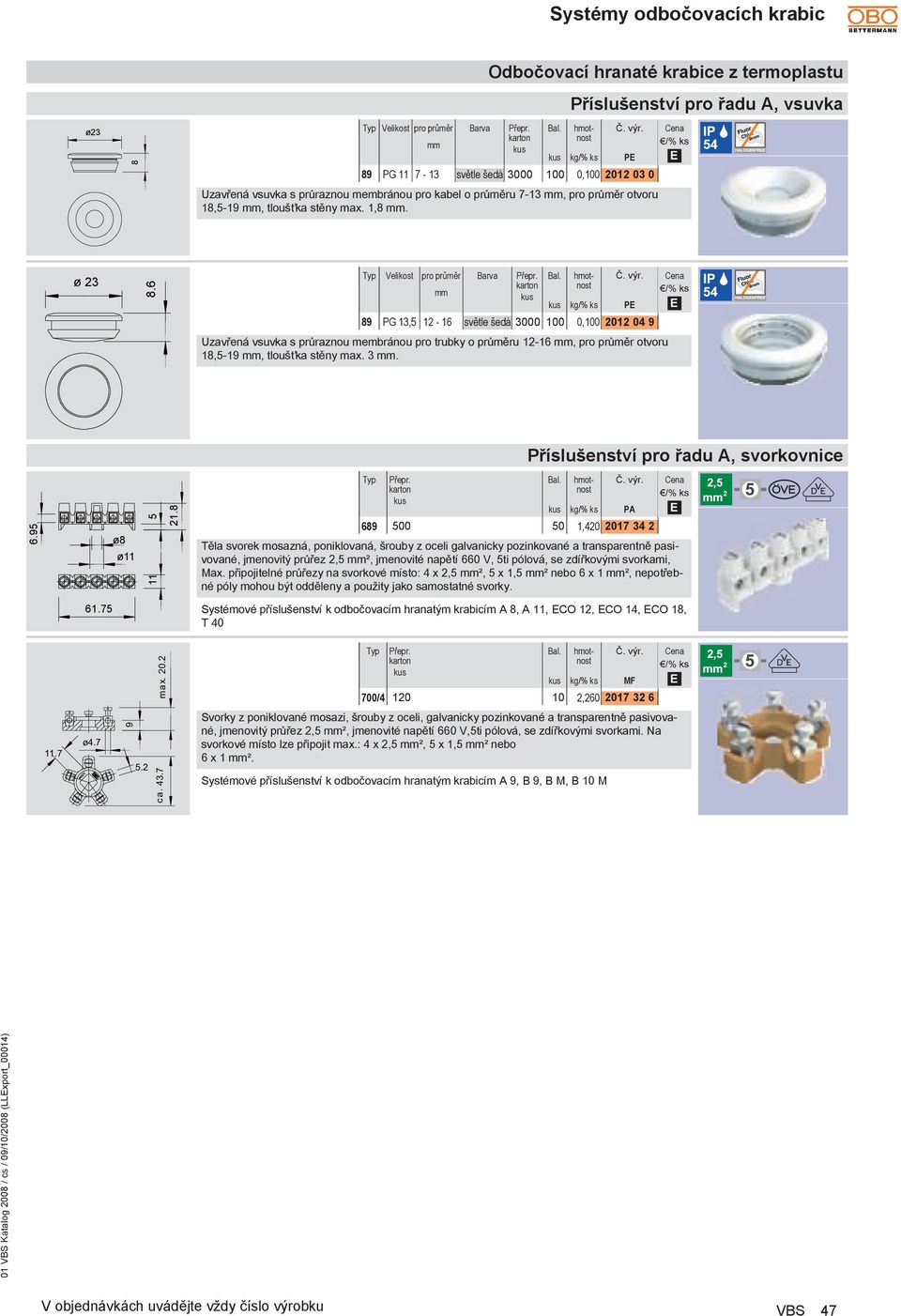

12 ø23 8 Velikost pro průměr mm 89 PG Uzavřená vsuvka s průraznou membránou pro kabel o průměru 7-13 mm, pro průměr otvoru 18,5-19 mm, tloušťka stěny max. 1,8 mm. Odbočovací hranaté krabice z termoplastu světle šedá 3000 Příslušenství pro řadu A, vsuvka P 100 0, ø Velikost pro průměr mm 89 PG 13, světle šedá , Uzavřená vsuvka s průraznou membránou pro trubky o průměru mm, pro průměr otvoru 18,5-19 mm, tloušťka stěny max. 3 mm. P Příslušenství pro řadu A, svorkovnice 6.95 ø8 ø , Těla svorek mosazná, poniklovaná, šrouby z oceli galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 2,5 mm², jmenovité napětí 660 V, 5ti pólová, se zdířkovými svorkami, ax. připojitelné průřezy na svorkové místo: 4 x 2,5 mm², 5 x 1,5 mm² nebo 6 x 1 mm², nepotřebné póly mohou být odděleny a použity jako samostatné svorky. 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) PA Systémové příslušenství k odbočovacím hranatým krabicím A 8, A 11, CO 12, CO 14, CO 18, T 40 max /4 120 F 10 2, ø Svorky z poniklované mosazi, šrouby z oceli, galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 2,5 mm², jmenovité napětí 660 V,5ti pólová, se zdířkovými svorkami. Na svorkové místo lze připojit max.: 4 x 2,5 mm², 5 x 1,5 mm² nebo 6 x 1 mm². Systémové příslušenství k odbočovacím hranatým krabicím A 9, B 9, B, B 10 ca. VBS 47

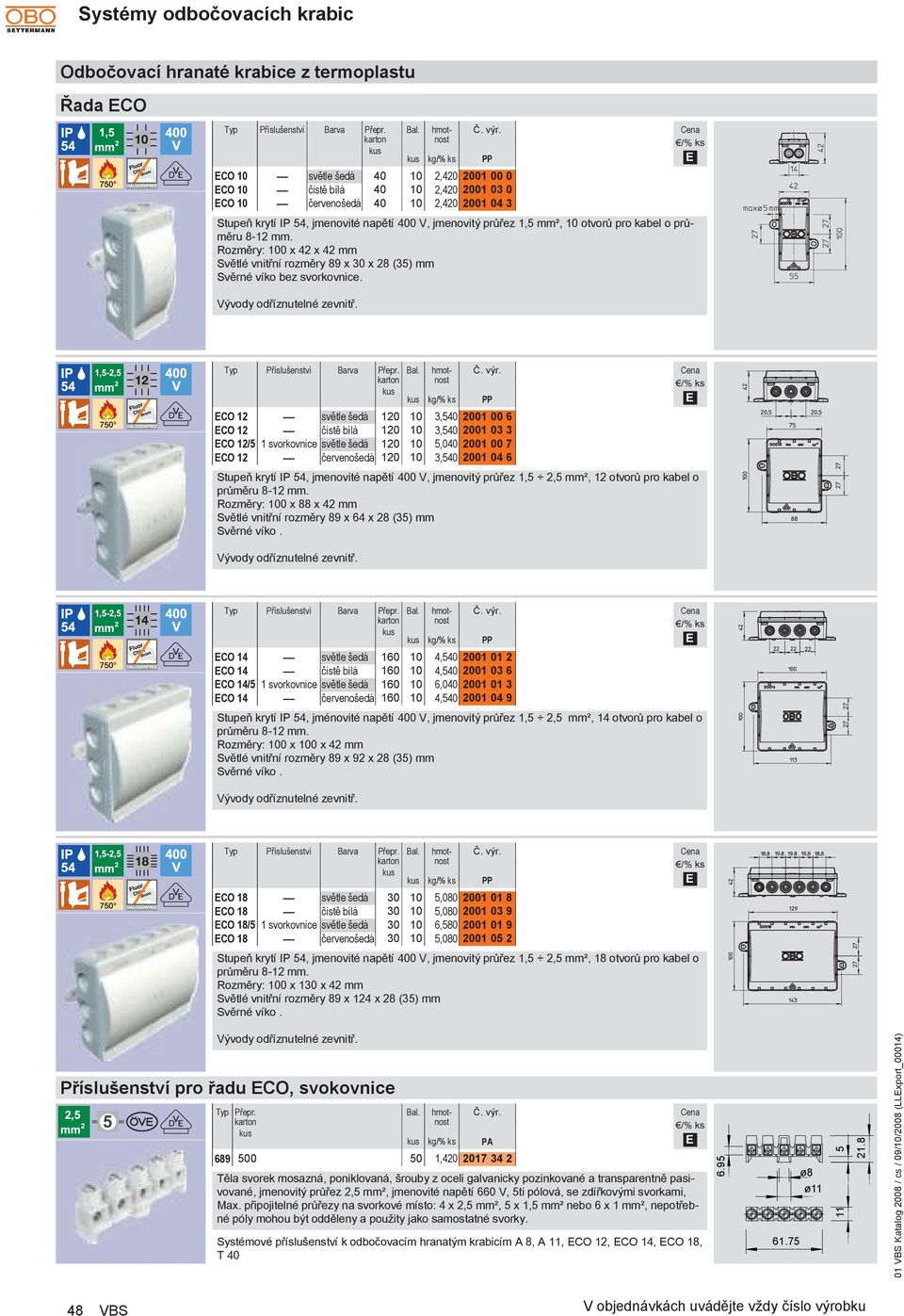

13 Odbočovací hranaté krabice z termoplastu Řada CO Příslušenství PP CO 10 světle šedá , CO 10 čistě bílá , CO 10 červenošedá , Stupeň krytí IP 54, jmenovité napětí 400 V, jmenovitý průřez 1,5 mm², 10 otvorů pro kabel o průměru 8-12 mm. Rozměry: 100 x 42 x 42 mm Světlé vnitřní rozměry 89 x 30 x 28 (35) mm Svěrné víko bez svorkovnice. Vývody odříznutelné zevnitř. Příslušenství PP CO 12 světle šedá , CO 12 čistě bílá , CO 12/5 1 svorkovnice světle šedá , CO 12 červenošedá , Stupeň krytí IP 54, jmenovité napětí 400 V, jmenovitý průřez 1,5 2,5 mm², 12 otvorů pro kabel o průměru 8-12 mm. Rozměry: 100 x 88 x 42 mm Světlé vnitřní rozměry 89 x 64 x 28 (35) mm Svěrné víko. Vývody odříznutelné zevnitř. Příslušenství PP CO 14 světle šedá , CO 14 čistě bílá , CO 14/5 1 svorkovnice světle šedá , CO 14 červenošedá , Stupeň krytí IP 54, jménovité napětí 400 V, jmenovitý průřez 1,5 2,5 mm², 14 otvorů pro kabel o průměru 8-12 mm. Rozměry: 100 x 100 x 42 mm Světlé vnitřní rozměry 89 x 92 x 28 (35) mm Svěrné víko. Vývody odříznutelné zevnitř. Příslušenství PP CO 18 světle šedá , CO 18 čistě bílá , CO 18/5 1 svorkovnice světle šedá , CO 18 červenošedá , Stupeň krytí IP 54, jmenovité napětí 400 V, jmenovitý průřez 1,5 2,5 mm², 18 otvorů pro kabel o průměru 8-12 mm. Rozměry: 100 x 130 x 42 mm Světlé vnitřní rozměry 89 x 124 x 28 (35) mm Svěrné víko. Vývody odříznutelné zevnitř. Příslušenství pro řadu CO, svokovnice , Těla svorek mosazná, poniklovaná, šrouby z oceli galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 2,5 mm², jmenovité napětí 660 V, 5ti pólová, se zdířkovými svorkami, ax. připojitelné průřezy na svorkové místo: 4 x 2,5 mm², 5 x 1,5 mm² nebo 6 x 1 mm², nepotřebné póly mohou být odděleny a použity jako samostatné svorky. Systémové příslušenství k odbočovacím hranatým krabicím A 8, A 11, CO 12, CO 14, CO 18, T 40 PA ø8 ø VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 48 VBS

14 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) VBS 49

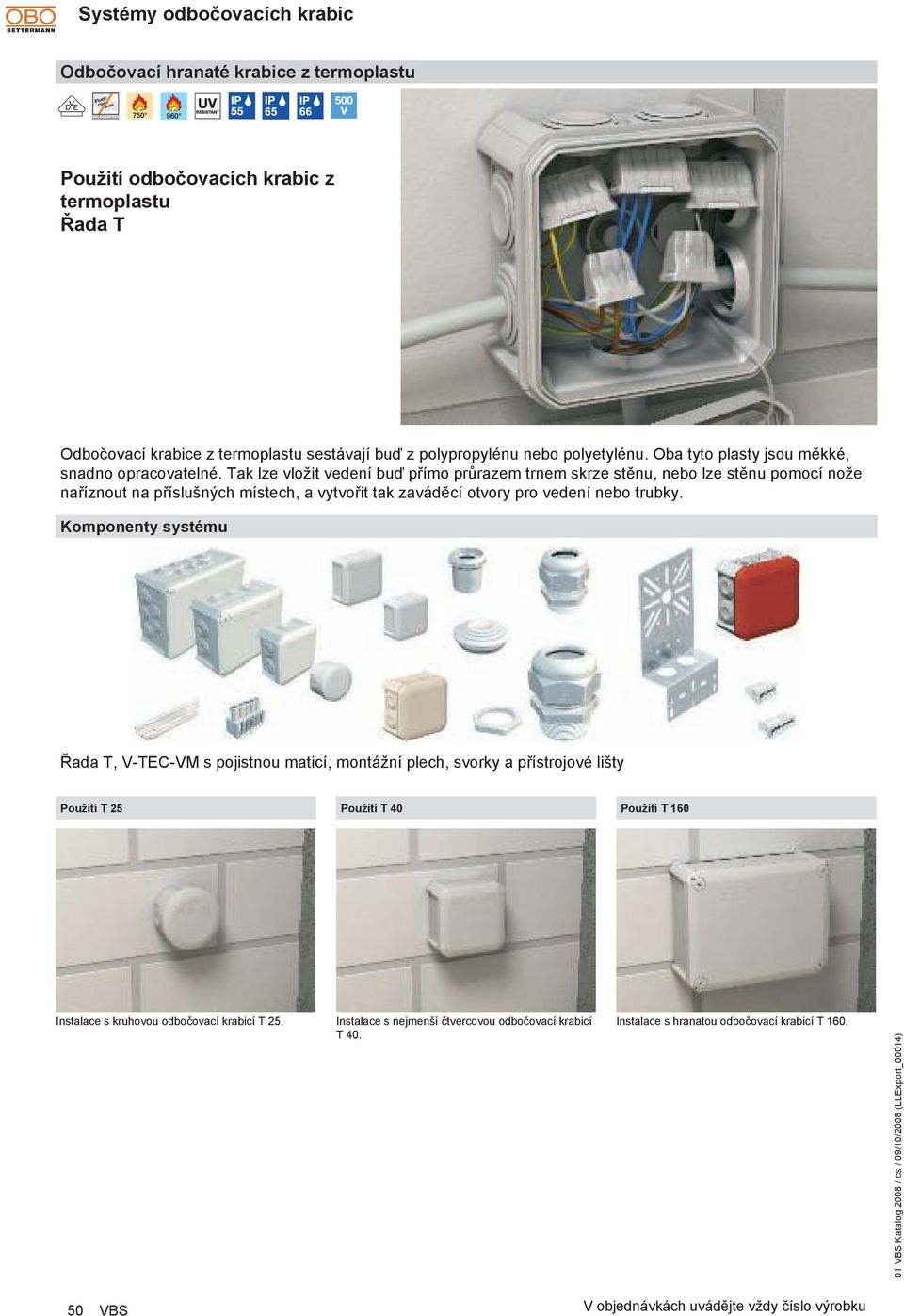

15 Odbočovací hranaté krabice z termoplastu Použití odbočovacích krabic z termoplastu Řada T Odbočovací krabice z termoplastu sestávají buď z polypropylénu nebo polyetylénu. Oba tyto plasty jsou měkké, snadno opracovatelné. Tak lze vložit vedení buď přímo průrazem trnem skrze stěnu, nebo lze stěnu pomocí nože naříznout na příslušných místech, a vytvořit tak zaváděcí otvory pro vedení nebo trubky. Komponenty systému Řada T, V-TC-V s pojistnou maticí, montážní plech, svorky a přístrojové lišty Použití T 25 Použití T 40 Použití T 160 Instalace s kruhovou odbočovací krabicí T 25. Instalace s nejmenší čtvercovou odbočovací krabicí T 40. Instalace s hranatou odbočovací krabicí T VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 50 VBS

16 Odbočovací hranaté krabice z termoplastu Nástěnné upevnění za dno Nástěnné upevnění pomocí rohových nálitků Upevnění na montážní plech Krabice lze upevnit pomocí dvou až čtyř vylamovacích otvorů ve dně. Otvory lze opět uzavřít pomocí krytek. Od velikosti krabice T 60 lze montovat odbočovací krabice na podklad pomocí rohových nálitků pro upevnění víka. Ve dnu jsou umístěny dva až čtyři upevňovací nálitky pro šrouby do plechu 3,5 x 9,5 mm pro upevnění krabice např. k montážnímu plechu. Průrazná těsnění Násuvná těsnění trubek Vstupní otvor / nasunutí kabelové vývodky Kabely a vedení lze bez pomůcek instalovat přímo průrazem. Pro použití trubek má uživatel k dispozici také trubková násuvná těsnění. Do vstupních otvorů lze umístit kabelové vývodky typu V-TC V pro dosažení mechanické pevnosti a odlehčení tahu pro kabel. Pojištění proti ztrátě víka Uzávěr víka Těsnění víka / stupeň krytí IP Všechna víka jsou upevněna uvnitř krabice upevňovacím páskem ke spodní části tak, aby nemohlo dojít ke ztrátě. Od velikosti T 60 se upevňuje víko pomocí šroubových uzávěrů a otvírá nebo zavírá se otočením o čtvrt otáčky. Odbočovací krabice jsou vybaveny od velikosti T 60 pěnovým těsněním víka. Tím se dosahuje vysokého stupně krytí IP66. Upevnění svorkovnice Upevnění přístrojové lišty Použití násuvných svorek 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) Ve vnitřním prostoru odbočovacích krabic T 25 až T 100 lze svorku nasunout na nálitek uprostřed. Ve spodní části kabelové krabice velikostí T 60 až T 350 lze namontovat přístrojové lišty jak v podélném nebo příčném směru, tak také v diagonálním směru. Pro volné propojení průřezů do 2,5 mm² se používají také násuvné svorky. VBS 51

17 Odbočovací hranaté krabice z termoplastu Řada T s průraznými těsněními Provedení Přívody T 25 Standard 4 x 25 světle šedá , T 25 4 x 25 čistě bílá , T 25F 960 odolná proti šíření plamene 4 x 25 světle šedá , T 25 s červeným víkem 4 x 25 červenošedá , T 25 UV odolná proti ultrafialovému záření 4 x 25 čistě bílá , T 25 KL se svorkovnicí 4 x 25 světle šedá , Odbočovací krabice jsou z termoplastického polypropylénu s průraznými těsněními z etylénvinylacetátu VA. Tento plast je měkký, lze ho snadno opracovávat. Tak lze vložit vedení buď přímo průrazem skrze 4 x 25 těsnění, nebo lze těsnění pomocí nože naříznout na příslušných místech, a vytvořit tak zaváděcí otvory pro vedení nebo trubky. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být uchyceny na šrouby 6, nebo také uchyceny na plech šrouby do plechu 3,5x9,5 otvory ve dnu. Vnitřní rozměry: Ø63 x 45 mm Víko s popisovým polem. Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C Provedení F: vysoce odolné proti šíření plamene, zkušební teplota 960 C. Provedení Přívody Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C Provedení F: vysoce odolné proti šíření plamene, zkušební teplota 960 C. PP T 40 Standard 7 x 25 světle šedá , T 40 7 x 25 čistě bílá , T 40F 960 C odolná proti šíření plamene 7 x 25 světle šedá , T 40 s červeným víkem 7 x 25 červenošedá , T 40 UV odolná proti ultrafialovému záření 7 x 25 čistě bílá , T 40 KL se svorkovnicí 7 x 25 světle šedá , Odbočovací hranaté krabice jsou z termoplastického polypropylénu s průraznými těsněními z etylénvinylacetátu VA. Tento plast je měkký, lze ho snadno opracovávat. Tak lze vložit vedení buď přímo průrazem skrze 7 x 25 těsnění, nebo lze těsnění pomocí nože naříznout na příslušných místech, a vytvořit tak zaváděcí otvory pro vedení nebo trubky. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být uchyceny jak na šrouby 6, nebo také uchyceny na plech šrouby do plechu 3,5x9,5 otvory ve dnu. Vnitřní rozměry: 77 x 77 x 46 mm Víko s popisovým polem. Provedení Přívody Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C Provedení F: vysoce odolné proti šíření plamene, zkušební teplota 960 C. PP T 60 Standard 7 x 25 světle šedá , T 60 7 x 25 čistě bílá , T 60F 960 C odolná proti šíření plamene 7 x 25 světle šedá , T 60 s červeným víkem 7 x 25 červenošedá , T 60 UV odolná proti ultrafialovému záření 7 x 25 čistě bílá , T 60 KL se svorkovnicí 7 x 25 světle šedá , Odbočovací hranaté krabice jsou z termoplastického polypropylénu s průraznými těsněními z etylénvinylacetátu VA. Tento plast je měkký, lze ho snadno opracovávat. Tak lze vložit vedení buď přímo průrazem skrze 7 x 25 těsnění, nebo lze těsnění pomocí nože naříznout na příslušných místech, a vytvořit tak zaváděcí otvory pro vedení nebo trubky. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být namontovány pomocí šroubů do plechu 3,5x9,5 otvory ve dnu na montážní plechy. Vnitřní rozměry: 100 x 100 x 48 mm Víko s popisovým polem a plombovatelná. PP 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 52 VBS

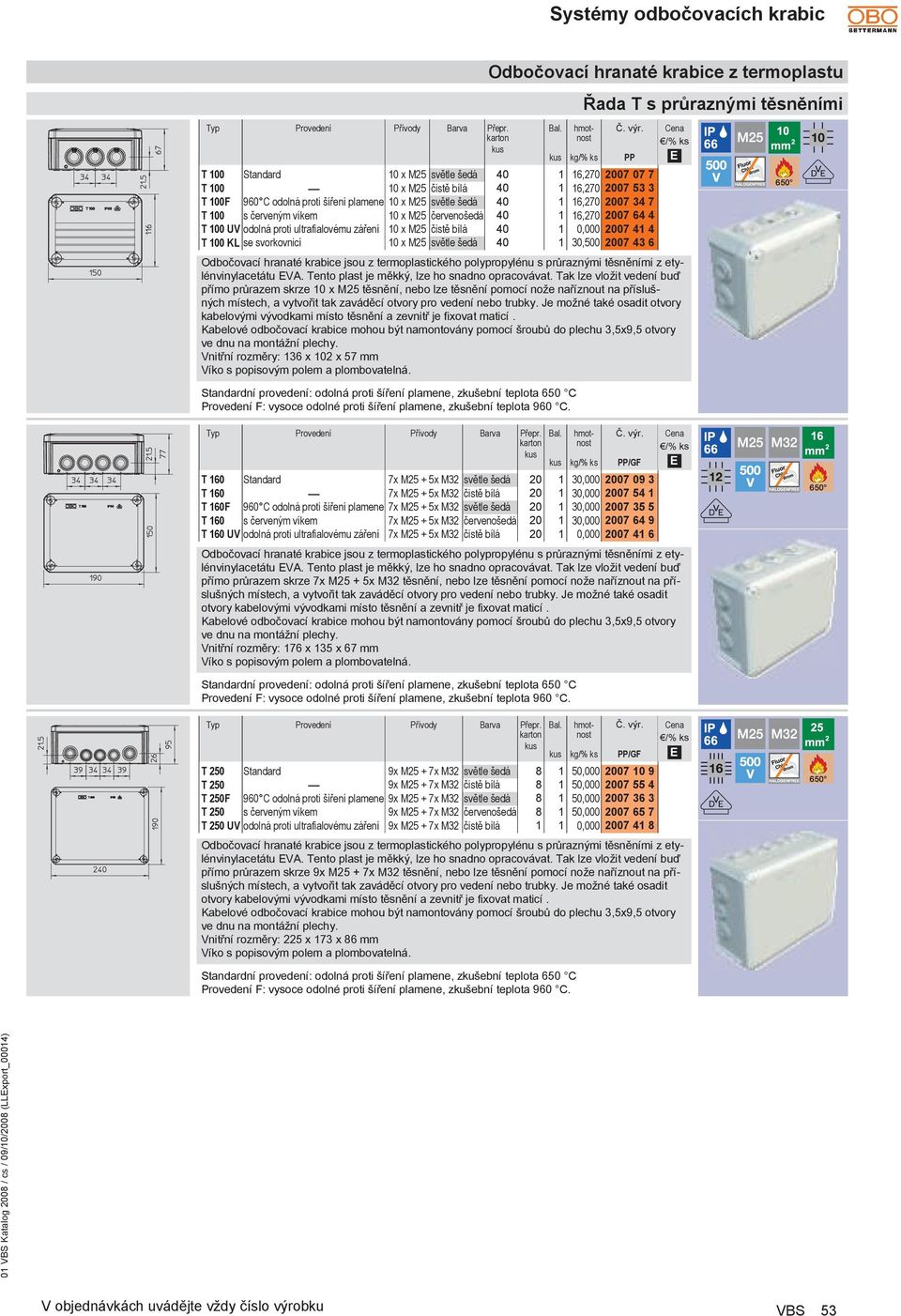

18 Provedení Přívody Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C Provedení F: vysoce odolné proti šíření plamene, zkušební teplota 960 C. Odbočovací hranaté krabice z termoplastu T 100 Standard 10 x 25 světle šedá , T x 25 čistě bílá , T 100F 960 C odolná proti šíření plamene 10 x 25 světle šedá , T 100 s červeným víkem 10 x 25 červenošedá , T 100 UV odolná proti ultrafialovému záření 10 x 25 čistě bílá , T 100 KL se svorkovnicí 10 x 25 světle šedá , Odbočovací hranaté krabice jsou z termoplastického polypropylénu s průraznými těsněními z etylénvinylacetátu VA. Tento plast je měkký, lze ho snadno opracovávat. Tak lze vložit vedení buď přímo průrazem skrze 10 x 25 těsnění, nebo lze těsnění pomocí nože naříznout na příslušných místech, a vytvořit tak zaváděcí otvory pro vedení nebo trubky. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být namontovány pomocí šroubů do plechu 3,5x9,5 otvory ve dnu na montážní plechy. Vnitřní rozměry: 136 x 102 x 57 mm Víko s popisovým polem a plombovatelná. Provedení Přívody Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C Provedení F: vysoce odolné proti šíření plamene, zkušební teplota 960 C. Řada T s průraznými těsněními PP T 160 Standard 7x x 32 světle šedá , T 160 7x x 32 čistě bílá , T 160F 960 C odolná proti šíření plamene 7x x 32 světle šedá , T 160 s červeným víkem 7x x 32 červenošedá , T 160 UV odolná proti ultrafialovému záření 7x x 32 čistě bílá , Odbočovací hranaté krabice jsou z termoplastického polypropylénu s průraznými těsněními z etylénvinylacetátu VA. Tento plast je měkký, lze ho snadno opracovávat. Tak lze vložit vedení buď přímo průrazem skrze 7x x 32 těsnění, nebo lze těsnění pomocí nože naříznout na příslušných místech, a vytvořit tak zaváděcí otvory pro vedení nebo trubky. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být namontovány pomocí šroubů do plechu 3,5x9,5 otvory ve dnu na montážní plechy. Vnitřní rozměry: 176 x 135 x 67 mm Víko s popisovým polem a plombovatelná. Provedení Přívody Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C Provedení F: vysoce odolné proti šíření plamene, zkušební teplota 960 C. PP/GF T 250 Standard 9x x 32 světle šedá , T 250 9x x 32 čistě bílá , T 250F 960 C odolná proti šíření plamene 9x x 32 světle šedá , T 250 s červeným víkem 9x x 32 červenošedá , T 250 UV odolná proti ultrafialovému záření 9x x 32 čistě bílá 1 1 0, Odbočovací hranaté krabice jsou z termoplastického polypropylénu s průraznými těsněními z etylénvinylacetátu VA. Tento plast je měkký, lze ho snadno opracovávat. Tak lze vložit vedení buď přímo průrazem skrze 9x x 32 těsnění, nebo lze těsnění pomocí nože naříznout na příslušných místech, a vytvořit tak zaváděcí otvory pro vedení nebo trubky. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být namontovány pomocí šroubů do plechu 3,5x9,5 otvory ve dnu na montážní plechy. Vnitřní rozměry: 225 x 173 x 86 mm Víko s popisovým polem a plombovatelná. PP/GF 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) VBS 53

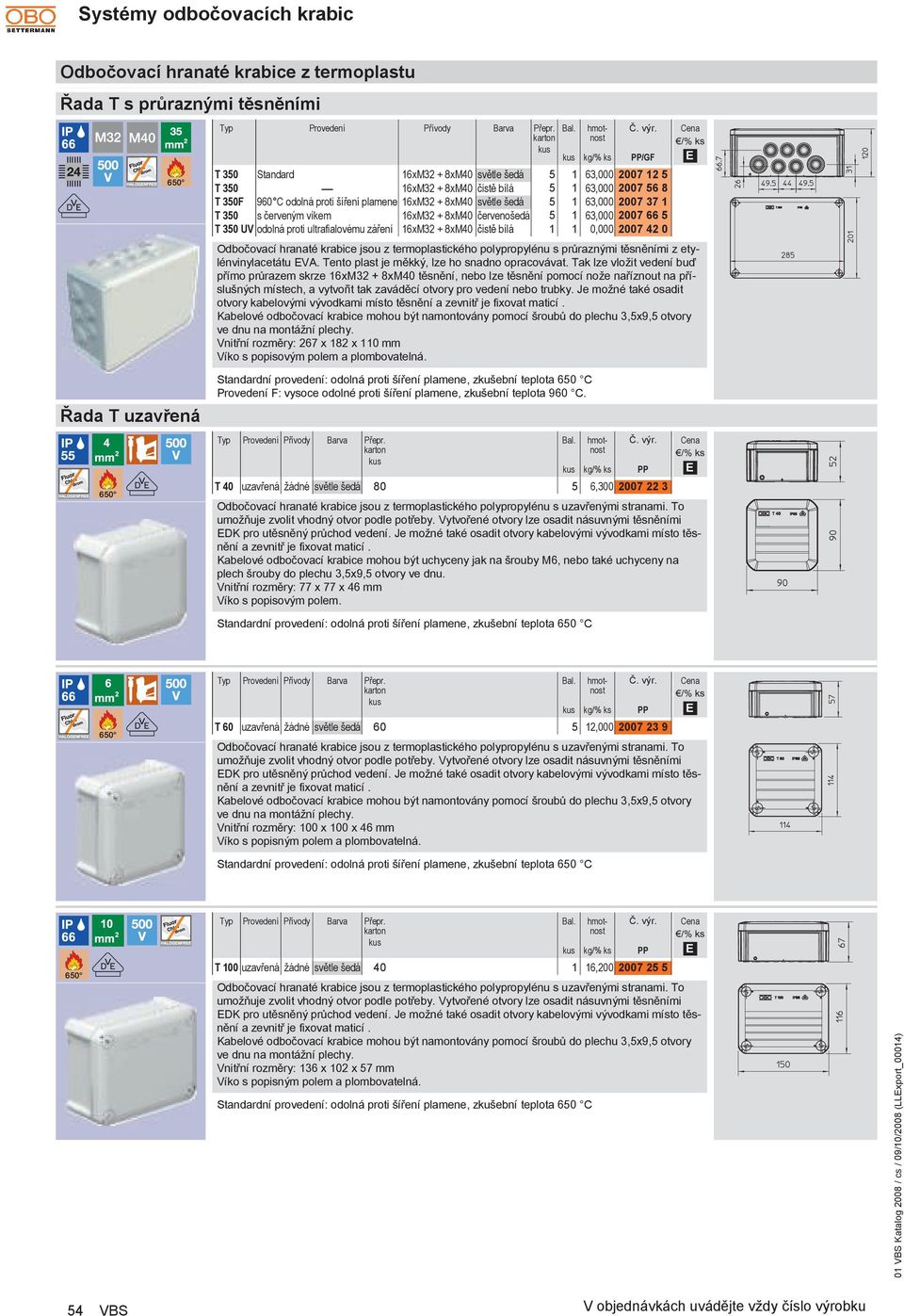

19 Odbočovací hranaté krabice z termoplastu Řada T s průraznými těsněními Provedení Přívody T 350 Standard 16x32 + 8x40 světle šedá , T x32 + 8x40 čistě bílá , T 350F 960 C odolná proti šíření plamene 16x32 + 8x40 světle šedá , T 350 s červeným víkem 16x32 + 8x40 červenošedá , T 350 UV odolná proti ultrafialovému záření 16x32 + 8x40 čistě bílá 1 1 0, Odbočovací hranaté krabice jsou z termoplastického polypropylénu s průraznými těsněními z etylénvinylacetátu VA. Tento plast je měkký, lze ho snadno opracovávat. Tak lze vložit vedení buď přímo průrazem skrze 16x32 + 8x40 těsnění, nebo lze těsnění pomocí nože naříznout na příslušných místech, a vytvořit tak zaváděcí otvory pro vedení nebo trubky. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být namontovány pomocí šroubů do plechu 3,5x9,5 otvory ve dnu na montážní plechy. Vnitřní rozměry: 267 x 182 x 110 mm Víko s popisovým polem a plombovatelná. PP/GF Řada T uzavřená Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C Provedení F: vysoce odolné proti šíření plamene, zkušební teplota 960 C. Provedení Přívody T 40 uzavřená žádné světle šedá , Odbočovací hranaté krabice jsou z termoplastického polypropylénu s uzavřenými stranami. To umožňuje zvolit vhodný otvor podle potřeby. Vytvořené otvory lze osadit násuvnými těsněními DK pro utěsněný průchod vedení. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být uchyceny jak na šrouby 6, nebo také uchyceny na plech šrouby do plechu 3,5x9,5 otvory ve dnu. Vnitřní rozměry: 77 x 77 x 46 mm Víko s popisovým polem. PP Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C Provedení Přívody T 60 uzavřená žádné světle šedá , Odbočovací hranaté krabice jsou z termoplastického polypropylénu s uzavřenými stranami. To umožňuje zvolit vhodný otvor podle potřeby. Vytvořené otvory lze osadit násuvnými těsněními DK pro utěsněný průchod vedení. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být namontovány pomocí šroubů do plechu 3,5x9,5 otvory ve dnu na montážní plechy. Vnitřní rozměry: 100 x 100 x 46 mm Víko s popisným polem a plombovatelná. Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C PP Provedení Přívody T 100 uzavřená žádné světle šedá , Odbočovací hranaté krabice jsou z termoplastického polypropylénu s uzavřenými stranami. To umožňuje zvolit vhodný otvor podle potřeby. Vytvořené otvory lze osadit násuvnými těsněními DK pro utěsněný průchod vedení. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být namontovány pomocí šroubů do plechu 3,5x9,5 otvory ve dnu na montážní plechy. Vnitřní rozměry: 136 x 102 x 57 mm Víko s popisným polem a plombovatelná. Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C PP 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 54 VBS

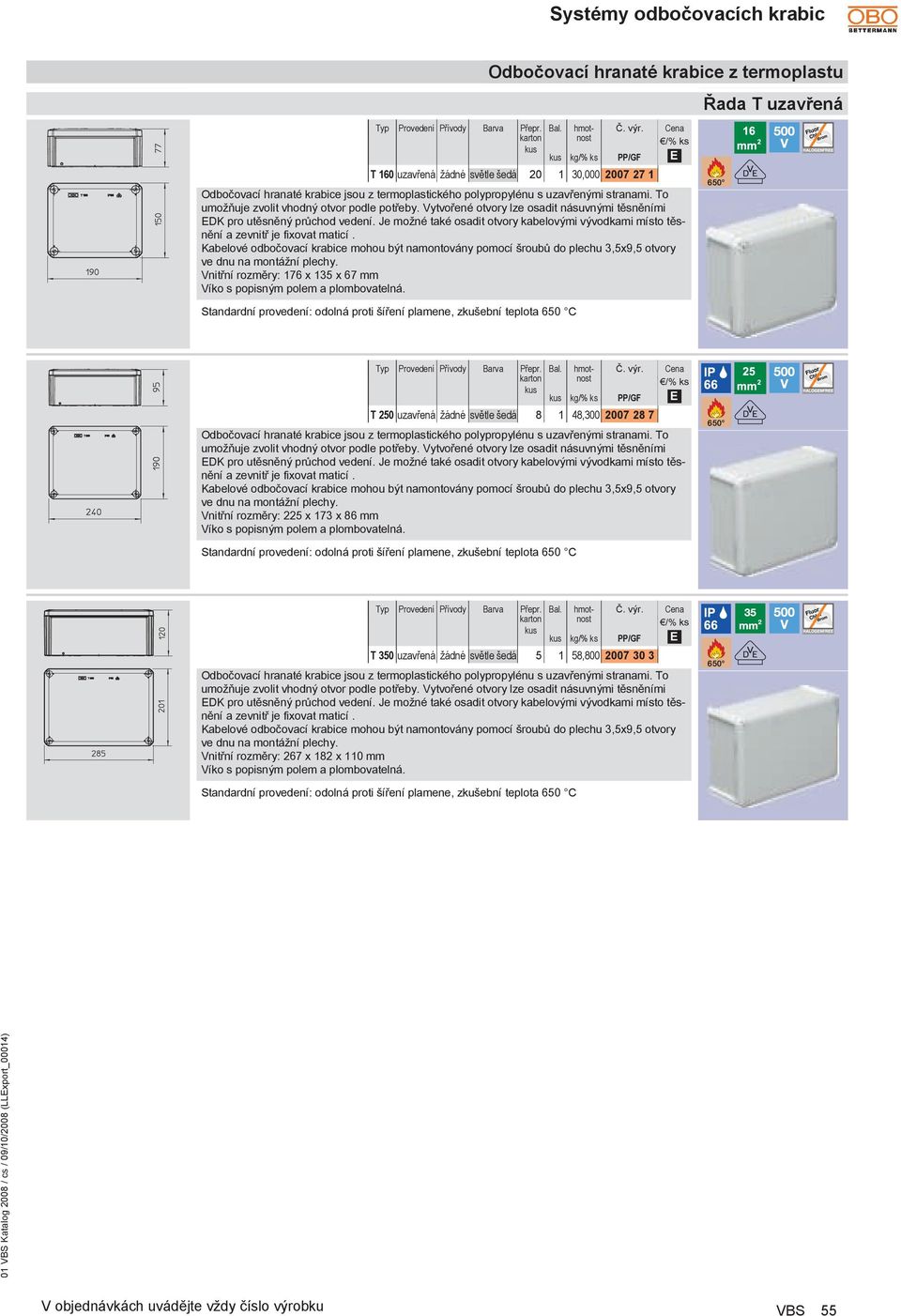

20 Provedení Přívody T 160 uzavřená žádné světle šedá Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C Odbočovací hranaté krabice z termoplastu Odbočovací hranaté krabice jsou z termoplastického polypropylénu s uzavřenými stranami. To umožňuje zvolit vhodný otvor podle potřeby. Vytvořené otvory lze osadit násuvnými těsněními DK pro utěsněný průchod vedení. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být namontovány pomocí šroubů do plechu 3,5x9,5 otvory ve dnu na montážní plechy. Vnitřní rozměry: 176 x 135 x 67 mm Víko s popisným polem a plombovatelná. PP/GF , Řada T uzavřená Provedení Přívody T 250 uzavřená žádné světle šedá , Odbočovací hranaté krabice jsou z termoplastického polypropylénu s uzavřenými stranami. To umožňuje zvolit vhodný otvor podle potřeby. Vytvořené otvory lze osadit násuvnými těsněními DK pro utěsněný průchod vedení. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být namontovány pomocí šroubů do plechu 3,5x9,5 otvory ve dnu na montážní plechy. Vnitřní rozměry: 225 x 173 x 86 mm Víko s popisným polem a plombovatelná. Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C PP/GF Provedení Přívody T 350 uzavřená žádné světle šedá , Odbočovací hranaté krabice jsou z termoplastického polypropylénu s uzavřenými stranami. To umožňuje zvolit vhodný otvor podle potřeby. Vytvořené otvory lze osadit násuvnými těsněními DK pro utěsněný průchod vedení. Je možné také osadit otvory kabelovými vývodkami místo těsnění a zevnitř je fixovat maticí. Kabelové odbočovací krabice mohou být namontovány pomocí šroubů do plechu 3,5x9,5 otvory ve dnu na montážní plechy. Vnitřní rozměry: 267 x 182 x 110 mm Víko s popisným polem a plombovatelná. Standardní provedení: odolná proti šíření plamene, zkušební teplota 650 C PP/GF 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) VBS 55

21 Odbočovací hranaté krabice z termoplastu Příslušenství pro řadu T, násuvné těsnění pro kabely Velikost pro průměr mm DK světle šedá , DK světle šedá , DK světle šedá , DK čistě bílá , DK čistě bílá , DK čistě bílá , Násuvné těsnění lze odpovídajícím vyříznutím přizpůsobit příslušnému průměru kabelu. Důležité rozměry násuvného těsnění G L A D1 D2 D3 D4 D5 D6 D7 D8 D9 VA mm mm mm mm mm mm mm mm mm mm mm 25 10,1 2,2 29,5 25, , , ,4 2,2 36,4 32, , , ,4 2,2 44,1 40, , , , , , , , , , , , Příslušenství pro řadu T, násuvné těsnění pro trubky Velikost pro průměr mm DR & 20 světle šedá , DR & 25 světle šedá , DR & 25 světle šedá , DR & 32 světle šedá , DR & 32 světle šedá , DR & 40 světle šedá , Násuvné těsnění umožňuje těsné ukončení trubek v odbočovacích hranatých krabicích. Důležité rozměry násuvného těsnění G L A D1 D2 D3 D4 PVC mm mm mm mm mm mm ,2 29,5 25,3 15,0 18, ,2 29,5 25,3 18,5 24, ,2 36,4 32,3 18,5 24, , , , ,2 44,4 40, , , , ,2 Příslušenství pro řadu T, montážní deska /ks K Do středového otvoru montážní desky může být snadno upevněna odbočovací krabice typu B9/T přiloženým závěrným šroubením. Vylisované příložky umožňují rychlé upevnění. Upevňovací šroub FRS B 6x12 si objednejte samostatně. Výška Šířka mm mm St / FS P WI KL , St / DD P WI KL , ontážní deska úhelníková k upevnění na bočnici kabelového žlabu. Výška Šířka mm mm St / FS P UNI , ontážní deska pro upevnění na bočnici kabelových nosných systémů. Upevnění k bočnici mřížového žlabu se provádí bez šroubů ohnutím jazýčku. Upevnění k bočnici kabelových žlabů a kabelových žebříků se provádí pomocí dvou šroubů s plochou kulovou hlavou. Do středového otvoru montážní desky může být snadno upevněna odbočovací krabice typu B9/T přiloženým závěrným šroubením. Upevňovací šroub FRSB 6x12 si objednejte samostatně. /ks K 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 56 VBS

22 Odbočovací hranaté krabice z termoplastu Příslušenství pro řadu T, montážní deska PG/65 Rozměr Rozměr Rozměr Rozměr A B x y mm mm mm mm St / FT 30 9, /ks K ontážní deska pro upevnění bez šroubů k mřížovým žlabům. K montážní desce lze připevnit přístroje. Dále se montážní deska může použít pro montáž na stěnu. Příslušenství pro řadu T, svorkovnice 6.95 ø8 ø , Těla svorek mosazná, poniklovaná, šrouby z oceli galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 2,5 mm², jmenovité napětí 660 V, 5ti pólová, se zdířkovými svorkami, ax. připojitelné průřezy na svorkové místo: 4 x 2,5 mm², 5 x 1,5 mm² nebo 6 x 1 mm², nepotřebné póly mohou být odděleny a použity jako samostatné svorky. PA Systémové příslušenství k odbočovacím hranatým krabicím A 8, A 11, CO 12, CO 14, CO 18, T VBX KL , Těla svorek a šrouby z oceli, galvanicky poniklované a transparentně pasivované, jmenovitý průřez 4 mm², jmenovité napětí 400 V, 5ti pólová se zdířkovými svorkami Na svorkové místo lze připojit max. 4 x 2,5 mm², 5 x 1,5 mm² nebo 6 x 1 mm². PA 20 Systémové příslušenství k odbočovacím hranatým krabicím VBX 25, T25, T ø VBX KL , Těla svorek a šrouby z oceli, galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 6 mm², jmenovité napětí 400 V, 5ti pólová, se zdířkovými svorkami. Na svorkové místo lze připojit max. 3 x 6 mm², 4 x 4 mm² nebo 6 x 2,5 mm². Systémové příslušenství k odbočovacím hranatým krabicím VBX 60, B 9/T, T60 PA KL F 5 7, Svorky z poniklované mosazi, šrouby z oceli, galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 10 mm², jmenovité napětí 660 V,5ti pólová, s třmenovými svorkami. ax. připojitelné průřezy na svorkové místo: 3 x 10 mm², 4 x 6 mm² nebo 4 x 4 mm². Systémové příslušenství k odbočovacím hranatým krabicím B 100 a T VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 87 Příslušenství pro řadu T, přístrojová lišta Povrch Tloušťka Délka hmot- materiálu nost mm mm St / GTP 2069 GTP , GTP , GTP , GTP , GTP , Přístrojová lišta 35 x 7,5 mm podle normy DIN N (dříve DIN N 50022). VBS 57

23 Odbočovací hranaté krabice z duroplastu Použití odbočovacích hranatých krabic z duroplastu Odbočovací hranaté krabice z Duroplastu obsahují aminoplast. Tento plast je tvrdý a vykazuje vysokou pevnost, to znamená, že jsou vysoce tuhostěnné. Je možné vylomit potřebné otvory na vyznačených místech pomocí šroubováku. Vedení lze instalovat buď pomocí kabelových vývodek zašroubovaných přímo do závitu v boční straně krabice nebo pomocí kabelových vývodek vložených do průchozího otvoru a opatřených pojistnou maticí. Komponenty systému B-série B25-B250, B-série B9-B12, kabelové vývodky, pojistné matice, šroub Sprint s hmoždinkou Angler Použití řady B pro montáž na stěnu Použití řady B pro montáž na stěnu Hotová montáž duroplastové odbočovací hranaté krabice s násuvnými těsněními a příchytkami Druck- ISO Hotová montáž a instalace B11 s našroubovanými kuželovými kabelovými vývodkami a příchytkami Druck-ISO 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 58 VBS

24 ontáž na stěnu B100 Instalace vedení Odbočovací hranaté krabice z duroplastu Namontovaná hranatá odbočovací krabice Za pomoci šroubováku nebo podobného nářadí lze vylomit vylamovací otvory pro vložení násuvných těsnění nebo kabelových vývodek pro instalaci kabelů. ontáž na stěnu B11 Vedení lze instalovat prostřednictvím těsnících vsuvek nebo kabelových vývodek. Stupeň krytí tak lze zachovat. ontáž kabelové vývodky Hotová instalace s kabelovými odbočovacími hranatými krabicemi B100, násuvným těsněním DVS a příchytkami Druck-ISO. Instalace vedení Za pomoci šroubováku nebo podobného nářadí lze vylomit vylamovací otvory pro instalaci vedení. Namontovaná hranatá odbočovací krabice Do závitů nacházejících se ve spodním dílu lze našroubovat kabelové vývodky přímo. Instalované kabelové vývodky lze fixovat pojistnou maticí, pokud není na pouzdře závit. Vedení lze dobře utěsnit a instalovat pomocí kabelových vývodek. Hotová instalace s kabelovými odbočovacími hranatými krabicemi B11, kuželovými kabelovými vývodkami 106/ a příchytkami Druck-ISO. 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) VBS 59

25 Odbočovací hranaté krabice z duroplastu Řada B, bez závitu Příslušenství UF B 25 /5 1 svorkovnice světle šedá , B 25 bez svorkovnice světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 2,5 mm², 2 upevňovací otvory pro šrouby do Ø 4,5 mm ve vnitřním prostoru hranaté krabice (těsnění a krytky přiloženy), upevňovací závit 6 a lepicí plocha pod dnem, 1 šroub pro připevnění víka, 7 vylamovacích vývodů o průměru 21 mm (20) se 4 těsněními DVS 20 pro kabely o průměru 7,5-14 mm. Rozměry: 83,4 x 83,4 x 40 mm Světlé vnitřní rozměry: 73 x 73 x 35 mm. Příslušenství B 40 /5 1 svorkovnice světle šedá , B 40 bez svorkovnice světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 4 mm², 2 upevňovací otvory pro šrouby do Ø 4,5 mm ve vnitřním prostoru hranaté krabice, ale mimo prostor pro svorky. Upevňovací závit 6 a lepicí plocha pod dnem. 2 šrouby pro připevnění víka, 7 vylamovacích vývodů o průměru 20,5 mm (20), se 4 těsněními DVS 20 pro kabely o průměru 7,5-15 mm. Rozměry: 89,4 x 89,4 x 47,5 mm Světlé vnitřní rozměry: 78 x 78 x 43 mm. UF Příslušenství B 60 /5 1 svorkovnice světle šedá , B 60 bez svorkovnice světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 6 mm², 2 upevňovací otvory pro šrouby do Ø 4,5 mm ve vnitřním prostoru hranaté krabice (těsnění a kryty jsou přiloženy), upevňovací závit 6 a lepicí plocha pod dnem, 4 šrouby víka, 7 vylamovacích vývodů o průměru 20,5 mm (20) se 4 těsněními DVS 20 pro kabely o průměru 7,5-15 mm. Rozměry: 93,4 x 93,4 x 51 mm Světlé vnitřní rozměry: 83 x 83 x 47 mm. UF Příslušenství B 100/5 1 svorkovnice světle šedá , B 100 bez svorkovnice světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 10 mm², 4 upevňovací otvory pro šrouby do Ø 5 mm ve vnitřním prostoru hranaté krabice, ale mimo prostor pro svorky. 4 šrouby pro připevnění víka, které lze zaplombovat pomocí dodaných plombovacích kloboučků, 6 vylamovacích vývodů o průměru 25,5 mm (25), se 4 těsněními DVS 25 pro kabely o průměru 7,5-22 mm. Rozměry: 122,4 x 122,4 x 58,5 mm Světlé vnitřní rozměry: 108 x 108 x 51 mm. UF 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 60 VBS

26 Odbočovací hranaté krabice z duroplastu Příslušenství UF B 160/5 1 svorkovnice světle šedá , B 160 bez svorkovnice světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 16 mm², 4 upevňovací otvory pro šrouby do Ø 5,5 mm ve vnitřním prostoru hranaté krabice, ale mimo prostor pro svorky. 4 šrouby pro připevnění víka, které lze zaplombovat pomocí dodaných plombovacích kloboučků, 8 vylamovacích vývodů o průměru 32,5 mm (32) se 4 těsněními DVS 32 pro kabely o průměru mm. Rozměry: 168 x 143 x 70 mm Světlé vnitřní rozměry: 150 x 125 x 61 mm. Řada B, bez závitu Příslušenství B 250/5 1 svorkovnice světle šedá , B 250 bez svorkovnice světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 25 mm², 4 upevňovací otvory pro šrouby do Ø 5,5 mm ve vnitřním prostoru hranaté krabice, ale mimo prostor pro svorky. 4 šrouby pro připevnění víka, které lze zaplombovat pomocí dodaných plombovacích kloboučků, UF 12 vylamovacích vývodů o průměru 32,5 mm (32) se 4 těsněními DVS 32 pro kabely o průměru mm. Rozměry: 243 x 168 x 82,5 mm Světlé vnitřní rozměry: 224 x 149 x 75 mm. Příslušenství pro řadu B, násuvné těsnění ød1 ød2 A Velikost pro průměr mm P DVS světle šedá , DVS světle šedá , DVS světle šedá , Násuvné těsnění lze postupným odřezáváním přizpůsobit příslušnému průměru kabelu. Důležité rozměry násuvného těsnění L G L A D1 D2 D3 D4 D5 D6 D7 D8 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) ø ø ø max max. mm mm mm mm mm mm mm mm mm mm 20 12,8 3,4 24,8 20, ,5 4,3 29,5 25, ,8 4,4 36,3 32, KL , Svorky z poniklované mosazi, šrouby z oceli, galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 2,5 mm², jmenovité napětí 660 V, 5ti pólová, se zdířkovými svorkami. ax. připojitelné průřezy na svorkové místo: 4 x 2,5 mm², 5 x 1,5 mm² nebo 6 x 1 mm². Systémové příslušenství k odbočovacím hranatým krabicím B 25 Systémové příslušenství k odbočovacím hranatým krabicím B 40, B 60 Příslušenství pro řadu B, svorkovnice F KL , Svorky z poniklované mosazi, šrouby z oceli, galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 4 6 mm², jmenovité napětí 660 V,5ti pólová, s třmenovými svorkami. ax. připojitelné průřezy na svorkové místo: 3 x 6 mm², 4 x 4 mm² nebo 5 x 2,5 mm² nebo 8 x 1,5 mm². F VBS 61

27 Odbočovací hranaté krabice z duroplastu Příslušenství pro řadu B, svorkovnice KL F 5 7, Svorky z poniklované mosazi, šrouby z oceli, galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 10 mm², jmenovité napětí 660 V,5ti pólová, s třmenovými svorkami. ax. připojitelné průřezy na svorkové místo: 3 x 10 mm², 4 x 6 mm² nebo 4 x 4 mm². Systémové příslušenství k odbočovacím hranatým krabicím B 100 a T VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) VBS

28 Odbočovací hranaté krabice z duroplastu Řada B, se závitem (Bef.--Loecher) B 9/K Příslušenství 3 kabelové vývodky světle šedá Stupeň krytí IP 54, prázdná krabice používaná se samostatnými svorkami, 4 plastové šrouby pro připevnění víka bez rizika koroze, 2 upevňovací patky pro šrouby do průměru 5 mm, 7 vylamovacích otvorů se závitem 20 x 1,5. 3 kabelové vývodky z polyamidu pro kabely o průměru 9-12 mm, typ 106. Rozměry: 94 x 94 x 45 mm Světlé vnitřní rozměry: 84 x 84 x 34 mm. UF , Příslušenství B 9 B /5 1 svorkovnice světle šedá , B 9 B světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 2,5 mm², 2 upevňovací otvory pro šrouby do Ø 5 mm na vnější straně hranaté krabice 4 šrouby pro připevnění víka, 7 vylamovacích vývodů se závitem 20 x 1,5, přednostně pro kabelové vývodky s krátkým připojovacím závitem. Rozměry:81,9 x 81,9 x 46 mm Světlé vnitřní: 73 x 73 x 35 mm. UF Příslušenství B 10 /5 1 svorkovnice světle šedá , B 10 světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 2,5 4 resp. 4 mm² v kombinaci se svorkovnicí 700/6 má hranatá krabice jmenovitý průřez 4 mm², 2 upevňovací otvory pro šrouby do Ø 5 mm na vnější straně hranaté krabice. 4 šrouby víka, 7 vylamovacích vývodů se závitem 20 x 1,5, přednostně pro kabelové vývodky s krátkým připojovacím závitem. Rozměry:91 x 91 x 51 mm Světlé vnitřní: 80 x 80 x 39 mm. UF 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) Příslušenství B 11 /5 1 svorkovnice světle šedá , B 11 světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 10 mm², 2 upevňovací otvory pro šrouby do Ø 6 mm na vnější straně hranaté krabice, 4 šrouby víka, 10 vylamovacích vývodů se závitem 20 x 1,5, přednostně pro kabelové vývodky s krátkým připojovacím závitem. Rozměry: 136 x 111 x 57 mm Světlé vnitřní rozměry: 125 x 100 x 44 mm. UF VBS 63

29 Odbočovací hranaté krabice z duroplastu Řada B, se závitem Příslušenství UF B 12 /5 1 svorkovnice světle šedá , B 12 světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V, jmenovitý průřez 16 mm², 2 upevňovací otvory pro šrouby do Ø 6 mm na vnější straně hranaté krabice. 4 šrouby víka, 10 vylamovacích vývodů se závitem 25 x 1,5. Rozměry: 196 x 144 x 71 mm Světlé vnitří rozměry: 178 x 126 x 57 mm Příslušenství pro řadu B, svorkovnice 700/4 120 F 10 2, max Svorky z poniklované mosazi, šrouby z oceli, galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 2,5 mm², jmenovité napětí 660 V,5ti pólová, se zdířkovými svorkami. Na svorkové místo lze připojit max.: 4 x 2,5 mm², 5 x 1,5 mm² nebo 6 x 1 mm². Systémové příslušenství k odbočovacím hranatým krabicím A 9, B 9, B, B ø ca. 700/ , Svorky z poniklované mosazi, šrouby z oceli, galvanicky pozinkované a transparentně pasivované, jmenovitý průřez 4 6 mm², jmenovité napětí 660 V,5ti pólová, s třmenovými svorkami. ax. připojitelné průřezy na svorkové místo: 3 x 6 mm², 4 x 4 mm² nebo 5 x 2,5 mm² nebo 8 x 1,5 mm². 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) F ca. 29 max. Systémové příslušenství k odbočovacím hranatým krabicím B VBS

30 Přívody Rozměr Rozměr D L mm mm 117/2,5 VD / Pg 16: jmenovitý průřez 2,5 mm², s 5ti pólovou svorkovnicí 2,5 mm² a kabelovými otvory s odlehčením tahu pro průměr kabelu 9-14 mm. 117/6 VD / Pg 21: jmenovitý průřez 6 mm², s 5ti pólovou svorkovnicí 6 mm² a kabelovými otvory s odlehčením tahu pro průměr kabelu mm. 117 Pg světle šedá , Pg 21 33,5 82 světle šedá , Stupeň krytí IP 54, jmenovité napětí 660 V. Spojky jsou podle VD určeny pouze pro pevné umístění! Odbočovací hranaté krabice PS Kabelová spojka 28 Závit Pg 13,5 světle šedá , Pg 16 světle šedá , Stupeň krytí IP 54, s odnímatelným krytem z polystyrolu a 2 polyetylénovými těsnícími kroužky na připojovací závit. 113/13,5: s připojovacím závitem Pg 13,5, 2 souběžné vývodky Pg 13,5 pro průměr kabelu 6,5-10,5 mm. 113/16: s připojovacím závitem Pg 16, 2 souběžné vývodky Pg 13,5 pro průměr kabelu 6,5-10,5 mm. UF Dvojitá vývodka 28 Závit x 1,5 světle šedá 01 VBS Katalog 2008 / cs / 09/10/2008 (LLxport_00014) 60 UF 5 4, Stupeň krytí IP 54, s odnímatelným krytem z polystyrolu a 2 polyetylenovými těsnícími kroužky na připojovací závit. S připojovacím závitem 20 x 1,5, 2 souběžné vývody Pg 13,5 pro průměr kabelu 6,5-10,5 mm VBS 65
