NÁVOD NA OBSLUHU SCREENOVÉ ROLETY. TYP Reflexol XL, XXL

Transkript

1 NÁVOD NA OBSLUHU SCREENOVÉ ROLETY TYP Reflexol XL, XXL

2 1. TECHNICKÉ PARAMETRY SYSTÉM XXL - výška potřebná pro uchycení 105 mm - hloubka potřebná pro uchycení 105 mm struna dolní profil: ø 42 ø 35 ocelové lanko ø 2,5 mm navíjecí trubka zinkovaná: elektrické napájení Parametry motoru : - napájecí napětí - spotřeba energie - spotřeba proudu - krytí - pracovní čas - pracovní cyklus - doba chladnutí - pracovní teplota ø 78 mm 230 V 150 W 1,0 A IP44 max 4 min max 20% 16 min C tkanina: Sun Tech High-T- Tex Technický popis účel Reflexol roleta "XL" zajišťuje ochranu proti nadměrnému průniku slunečního světla do místností a její ohřev, ale neomezuje průhled směrem ven a zároveň zajišťuje optimální osvětlení. Vylučuje tvorbu skleníkového efektu. Aplikace rolety Reflexol výrazně snižuje náklady spojené s větráním a náklady na klimatizaci. Používají se materiály Screen, Sun Tech, které částečně absorbují a odrážejí od 86% do 100% slunečního záření. Rolety Reflexol XL se skladají z: a) Konstrukce : - držáky, stěnové/stropní; - vodící lanka; - navíjecí trubky; - motor nebo zařízení pro ruční ovládání; - spodní profil. b) Potahy : - Screen, - Sun Tech.

3 Mezi úchyty je trubka, ve které je uložen motor s planetovými převody, koncovými spínači s ochranou proti přehřátí a případně radiový přijímač (pokud je objednán). Příklad montáže na stěnu. Spouštění rolet je možné provést pomocí elektrického pohonu nebo ručně klikou. V případě elektrického pohonu je pohyb řízen elektrickým spínačem nebo dálkovým ovládáním. Elektrické připojení a nastavení motoru by mělo být prováděno v souladu s pokyny výrobce motoru - přiložené k výrobku. 2. MONTÁŽ SYSTÉMU A UVEDENÍ DO PROVOZU Doporučujeme, aby montáž provedl vyškolený tým pracovníků vzhledem k záruce na výrobek. Držák připevněte na zeď/strop do pevného materiálu (cihly, beton, kov). Montážní materiál není součastí výrobku a je třeba ho zvolit s ohledem na materiál zdi. Držáky musí být ve vodováze, jinak hrozí špatné navíjení látky. Po řádném zakotvení byste měli pokračovat k elektrickému připojení a poté k systému ovládání. Tyto práce musí dělat osoba s potřebnou kvalifikací a potřebnými zkušenostmi. Připojení se provádí dle individuálního el. schématu. Přiřazení dálkových ovladačů, senzorů apod. musí být provedeno dle jednotlivých návodů k těmto zařízením. Před zahájením provozu by měla osoba, která má potřebnou kvalifikaci provézt kontrolu a případná měření. Při spouštění rolety by měla být zvláštní pozornost věnována: - správnému navíjení a rozbalování potahu; - správnému nastavení koncových spínačů.

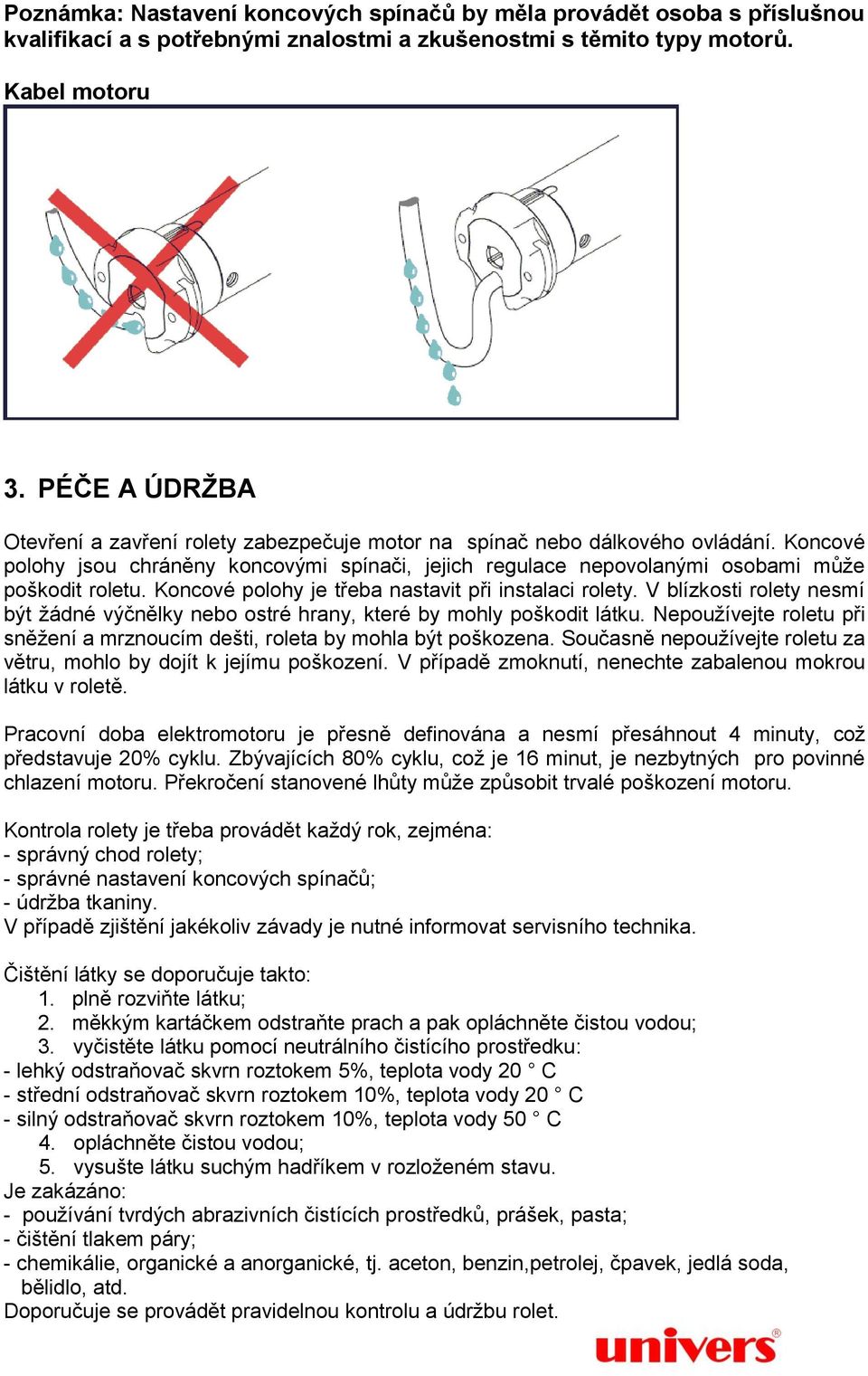

4 Poznámka: Nastavení koncových spínačů by měla provádět osoba s příslušnou kvalifikací a s potřebnými znalostmi a zkušenostmi s těmito typy motorů. Kabel motoru 3. PÉČE A ÚDRŽBA Otevření a zavření rolety zabezpečuje motor na spínač nebo dálkového ovládání. Koncové polohy jsou chráněny koncovými spínači, jejich regulace nepovolanými osobami může poškodit roletu. Koncové polohy je třeba nastavit při instalaci rolety. V blízkosti rolety nesmí být žádné výčnělky nebo ostré hrany, které by mohly poškodit látku. Nepoužívejte roletu při sněžení a mrznoucím dešti, roleta by mohla být poškozena. Současně nepoužívejte roletu za větru, mohlo by dojít k jejímu poškození. V případě zmoknutí, nenechte zabalenou mokrou látku v roletě. Pracovní doba elektromotoru je přesně definována a nesmí přesáhnout 4 minuty, což představuje 20% cyklu. Zbývajících 80% cyklu, což je 16 minut, je nezbytných pro povinné chlazení motoru. Překročení stanovené lhůty může způsobit trvalé poškození motoru. Kontrola rolety je třeba provádět každý rok, zejména: - správný chod rolety; - správné nastavení koncových spínačů; - údržba tkaniny. V případě zjištění jakékoliv závady je nutné informovat servisního technika. Čištění látky se doporučuje takto: 1. plně rozviňte látku; 2. měkkým kartáčkem odstraňte prach a pak opláchněte čistou vodou; 3. vyčistěte látku pomocí neutrálního čistícího prostředku: - lehký odstraňovač skvrn roztokem 5%, teplota vody 20 C - střední odstraňovač skvrn roztokem 10%, teplota vody 20 C - silný odstraňovač skvrn roztokem 10%, teplota vody 50 C 4. opláchněte čistou vodou; 5. vysušte látku suchým hadříkem v rozloženém stavu. Je zakázáno: - používání tvrdých abrazivních čistících prostředků, prášek, pasta; - čištění tlakem páry; - chemikálie, organické a anorganické, tj. aceton, benzin,petrolej, čpavek, jedlá soda, bělidlo, atd. Doporučuje se provádět pravidelnou kontrolu a údržbu rolet.

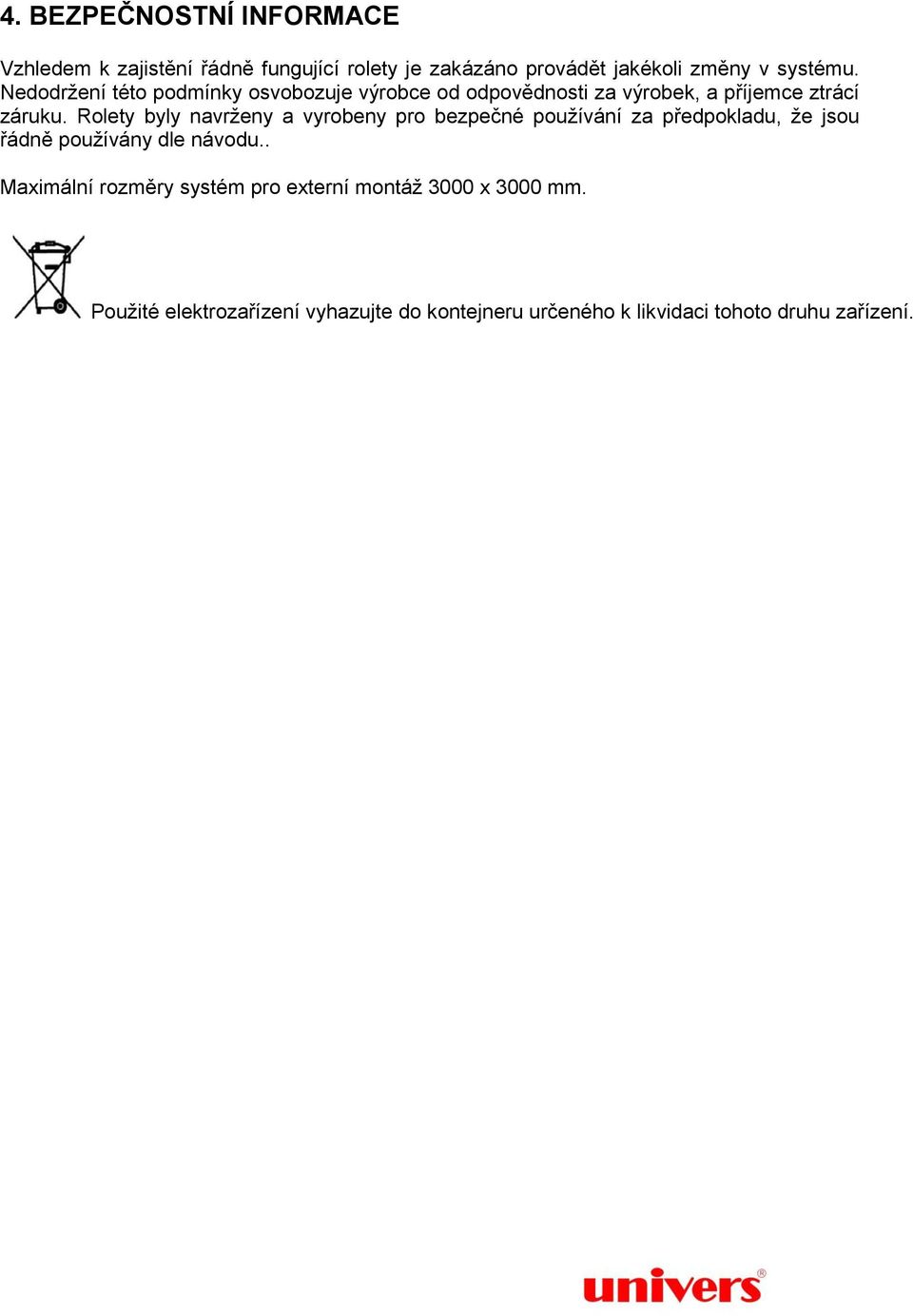

5 4. BEZPEČNOSTNÍ INFORMACE Vzhledem k zajistění řádně fungující rolety je zakázáno provádět jakékoli změny v systému. Nedodržení této podmínky osvobozuje výrobce od odpovědnosti za výrobek, a příjemce ztrácí záruku. Rolety byly navrženy a vyrobeny pro bezpečné používání za předpokladu, že jsou řádně používány dle návodu.. Maximální rozměry systém pro externí montáž 3000 x 3000 mm. Použité elektrozařízení vyhazujte do kontejneru určeného k likvidaci tohoto druhu zařízení.
