1 Návod k obsluze Mini hlavní hodiny řada HN 6x MOBATIME CZ

2 MOBATIME 2 / 36 CZ

3 OBSAH 1 POPIS Základní specifikace Standardní typy na lištu DIN Typy pro montáž do racku Základní vlastnosti Příslušenství INSTALACE Prostředí Postup montáže Zapojení svorkovnice Varianta DIN Varianta rack Připojení podružné linky Připojení přijímače DCF Připojení antény GPS Spínací kanál LCD DISPLEJ INFORMAČNÍ OBRAZOVKY Obrazovka HLAVNÍ Ruční nastavení času a data Obrazovka LINKA Nastavení času podružné linky Obrazovka KANÁL Obrazovka KANÁL spínání aktivním týdenním programem nebo ručně Obrazovka KANÁL - spínání podle časů východu a západu slunce Obrazovka ODBÍJENÍ Obrazovka KVALITA SYNCHRONIZACE zobrazení kvality příjmu signálu DCF GPS Obrazovka VERZE HLAVNÍ MENU SYNCHRONIZACE NASTAVENÍ ČASOVÝCH ZÓN PODRUŽNÁ LINKA Nastavení parametrů linky Nastavení stavu linky Nastavení režimu pohybu minutové ručičky NASTAVENÍ KANÁLU PARAMETRY KANÁLU CH MOBATIME 3 / 36 CZ

4 8.1 Ruční sepnutí kanálu Spínání osvětlení podle času východu a západu slunce TÝDENNÍ PROGRAM Prohlížení a editace záznamů programu pro spínací kanál CH Prohlížení a editace záznamů programu pro audio výstup AUD ODBÍJENÍ TECHNICKÉ PARAMETRY TABULKA ČASOVÝCH ZÓN ZÁRUKA A OPRAVY MOBATIME 4 / 36 CZ

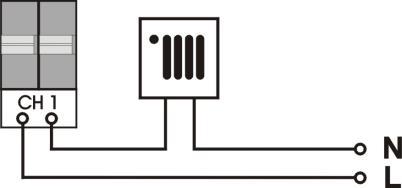

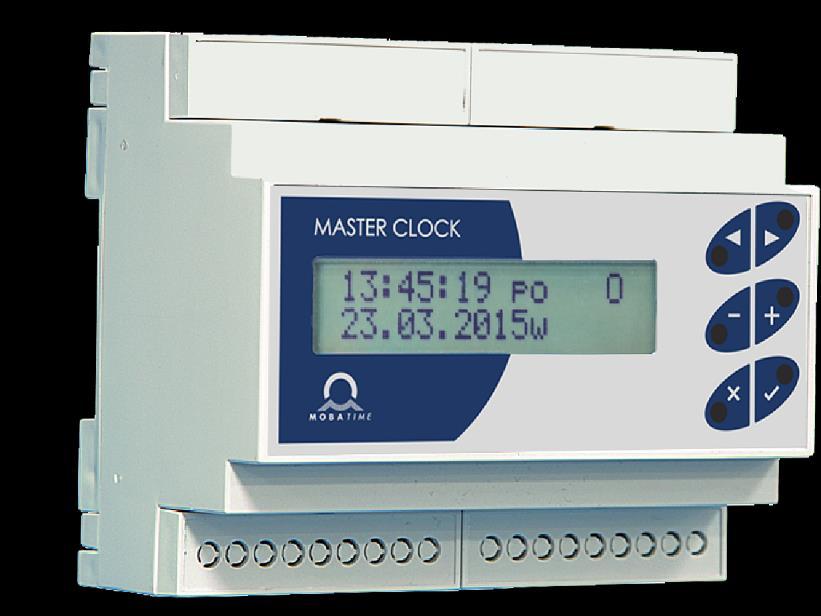

5 1 POPIS Hlavní hodiny v provedení mini vhodné pro řízení systémů jednotného času. Hodiny jsou určeny k montáži na lištu DIN nebo do skříně rack. Pro své vlastnosti nacházejí využití hlavně ve školách a menších provozech. 1.1 Základní specifikace Standardní typy na lištu DIN Základní specifikace 1 podružná linka 24 V o celkové zátěži 150 ma (pro řízení cca 20 ks analogových hodin), nebo 600 ma u provedení HN 6xe (pro řízení cca 100 ks analogových hodin) 1 interní spínací relé 6 A / 250 VAC výstup 24 VDC, max. 200 ma výstup 14 VDC, max. 200 ma pro nabíjení akumulátoru 4 digitální výstupy OC (otevřený kolektor), max. spínaný proud na 4 výstupech 100 ma 2 digitální vstupy USB pro nahrávání spínacích programů montáž na lištu DIN 6M HN 60 / HN 60e / HN 62e DCF vstup pro synchronizaci hlavních hodin HN 61 / HN 61e / HN 63e integrovaný GPS přijímač pro synchronizaci hlavních hodin externí GPS anténa DCF výstup pro synchronizaci dalších hodin v kaskádě HN 60e.P5 / HN 61e.P5 5x interní spínací relé 6 A / 250 VAC montáž na lištu DIN 9M HN 62e / HN 63e 2 podružné linky o celkové zátěži 600 ma (pro řízení až 100 ks podružných hodin) 2 interní spínací relé 6 A / 250 VAC 1x mono audio linkový výstup 3,5 mm jack usd karta pro uložení přehrávaných zvuků a spínacích programů montáž na lištu DIN 9M MOBATIME 5 / 36 CZ

6 1.1.2 Typy pro montáž do racku Základní specifikace HN 60.R / HN 60e.R 1 podružná linka 24 V o celkové zátěži 150 ma (pro řízení cca 20 ks analogových hodin), nebo 600 ma u provedení HN 6xe (pro řízení cca 100 ks analogových hodin) 2 interní spínací relé 6 A / 250 VAC výstup 24 VDC, max. 200 ma výstup 14 VDC, max. 200 ma pro nabíjení akumulátoru 4 digitální výstupy OC (otevřený kolektor), max. spínaný proud na 4 výstupech 100 ma 2 digitální vstupy syntetický DCF výstup pro synchronizaci podružných hodin 2x mono audio linkový výstup 3,5 mm jack usd karta pro uložení přehrávaných zvuků a spínacích programů USB pro nahrávání spínacích programů montáž do racku 1U HN 61.R / HN 61e.R / HN 63e.R integrovaný GPS přijímač pro synchronizaci hlavních hodin externí GPS anténa HN 62e.R / HN 63e.R Základní vlastnosti 2 podružné linky o celkové zátěži 600 ma pro řízení až 100 ks podružných hodin LCD display 2x16 znaků snadná obsluha 6 tlačítky na předním panelu uživatelsky přehledné menu v češtině podpora více jazyků sledování kvality příjmu signálu DCF 77 nebo GPS možnost konfigurace libovolné časové zóny napájení ze sítě 230 VAC nebo 12 / 24 VDC Časová základna Hodiny jsou řízeny mikroprocesorem a vlastní přesnou krystalovou základnou. Výpočet místního času s automatickou změnou DST dle nastavené zóny ze standardní tabulky časových zón. Podružná linka libovolně nastavitelná pro přenos MOBALine sériového kódu MOBATIME polarizovaných minutových pulzů polarizovaných půlminutových pulzů polarizovaných sekundových pulzů Délka impulzu, délka mezery a typ cyklu lze nastavit pro všechny typy pulzních linek. MOBATIME 6 / 36 CZ

7 Spínací kanál volně konfigurovatelný na základě týdenního programovacího cyklu, až 399 programovatelných řádků astronomického kalendáře s výpočtem času východu a západu slunce založený na zadání zeměpisných souřadnic ručního přepínání s různými režimy (ON / OFF, tlačítko, časovač) Záloha chodu pasivní interní záložní baterie pro RTC v případě výpadku napájení po obnovení napájení se podružné hodiny automaticky nastaví na správný čas ve zrychleném režimu, stav linky odpovídá aktuálnímu času aktivní Ostatní I/O Design interní obvod pro napájení akumulátorů volitelně externí zálohovací bezúdržbové olověné akumulátory 4 univerzální spínací výstupy OC (např. pro spínání odbíjení) volitelně RS 485 základní provedení do rozvaděče standardní plastová krabička IP 20, pro montáž na lištu DIN, šířka 6M nebo 9M pro interiéry montáž na zeď, IP 40 pro instalaci do 19 racku, výška 1U, IP Příslušenství pro venkovní použití montáž na zeď, IP 65 AD 650, DCF 77.5 khz přijímač radiosignálu pro umístění v interiéru i exteriéru, standardní délka kabelu 10 m (max. 200 m), pro varianty hodin HN 60 a HN 62 a všechny rackové varianty GPS anténa pro varianty hodin HN 61, HN 63, délka kabelu 5 m akumulátorový modul s bezúdržbovým Pb akumulátorem 12 V / 0,8 Ah pro nepřerušený chod systému jednotného času v případě výpadku napájení HN..SSR2, přídavný modul na DIN lištu se dvěma výstupy pro odbíjecí kladiva HN..SP4, 4 spínací kontakty 6A/ 250 V zdroj 75 VAC/600 ma pro napálení školních zvonků MOBATIME 7 / 36 CZ

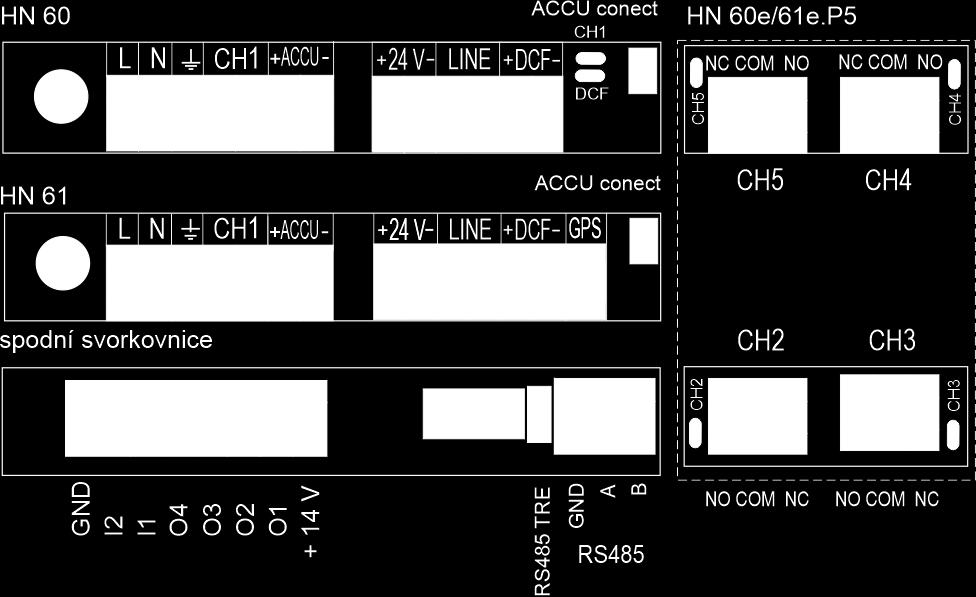

8 2 INSTALACE 2.1 Prostředí 2.2 Postup montáže Neumísťujte hlavní hodiny: v dosahu vysokonapěťových zařízení na místech vystavených přímému slunečnímu záření Skříňku hodin nasaďte na lištu DIN, resp. variantu rack do 19 rackové skříně. Všechny přívodní kabely ukončete na svorkovnici v horní části skříňky, resp. na zadní straně u varianty rack (napájení 230 V přes konektor EURO). Skříňka pro montáž na stěnu má pro přívodní kabely připraveny otvory v horní a zadní části skříňky. Připojte přijímač DCF (anténu GPS), kabely linky podružných hodin, spínaného obvodu, kabel napájení. Zapněte síťové napětí 230 V. Na hodinách se zobrazí aktuální čas. 2.3 Zapojení svorkovnice Varianta DIN pojistka MST L N PE CH1 CH5 O1 O4 I1 - I2 pojistka T100 ma / 250 V (resp. T600 ma / 250 V pro varianty e ) hlavní přívod, jmenovité napětí 230 V~, 50 Hz spínací výstupy, 250 V~, 6 A, 1500 VA, s možností programového nebo ručního spínání univerzální spínací výstupy typu OC univerzální vstupy + VDC - výstup 24 V pro napájení jiných externích zařízení (např. školních zvonků), lze použít i jako vstup napájení 24 V + ACCU výstup 14 V pro napájení externích zařízení, nebo nabíjení externího akumulátoru L1 výstup linky podružných hodin MOBATIME 8 / 36 CZ

9 LED CH1-CH5 LED DCF DCF IN DCF OUT GPS RS485 TRE RS485 USB LED indikace stavu kanálu LED indikace příjmu DCF vstup přijímače DCF (pro hodiny synchronizované DCF) výstup syntetické DCF pro synchronizaci podružných hodin (pouze u hodin synchronizovaných GPS) SMA konektor pro připojení antény GPS (pouze u hodin synchronizovaných GPS) aktivace zakončovacího rezistoru sběrnice RS485 (volitelně) komunikační sběrnice RS485 (volitelně) konektor USB-A pro připojení flash disku Varianta rack zadní panel Euro konektor s pojistkou 100 ma / 250 V (resp. T600 ma / 250 V pro varianty e ) pro připojení k napájecí síti 230 V~, 50 Hz RELAY 1 RELAY 2 spínací výstup, 250 V~, 6 A, 1500 VA, s možností programového nebo ručního spínání OUT 1 OUT 4 IN 1 - IN 2 GPS DCF IN DCF OUT LINE 1 LINE 2 univerzální spínací výstupy typu OC univerzální vstupy SMA konektor pro připojení antény GPS (pouze u HN61.R a HN 63.R) vstup pro připojení přijímače DCF výstup syntetické DCF pro synchronizaci podružných hodin linka 1 podružných hodin linka 2 podružných hodin +24 V výstup 24 V pro napájení externích zařízení (např. školních zvonků) +14 V výstup 14 V pro napájení externích zařízení RS485 TRE RS485 AUDIO aktivace zakončovacího rezistoru sběrnice RS485 (volitelně) komunikační sběrnice RS485 (volitelně) linkový audio výstup na 3,5 mm jack konektoru MOBATIME 9 / 36 CZ

10 čelní panel usd AUDIO USB LED indikace POWER SYNC ALARM usd karta pro uložení přehrávaných zvuků a spínacích programů linkový audio výstup na 3,5 mm jack konektoru konektor USB-A pro připojení flash disku indikace napájení indikace stavu synchronizace indikace aktivního alarmu 2.4 Připojení podružné linky Podružné hodiny připojte na svorku L1 (respektive L2). Typ podružné linky nastavte podle typu hodin. Obr.: Připojení analogových hodin do systému jednotného času Obr.: Připojení digitálních hodin do systému jednotného času MOBATIME 10 / 36 CZ

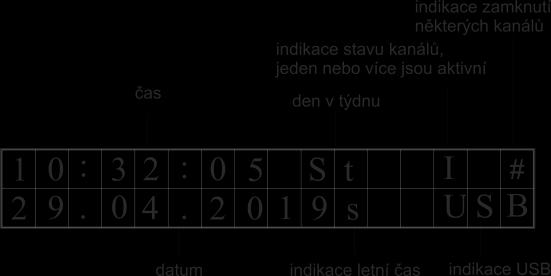

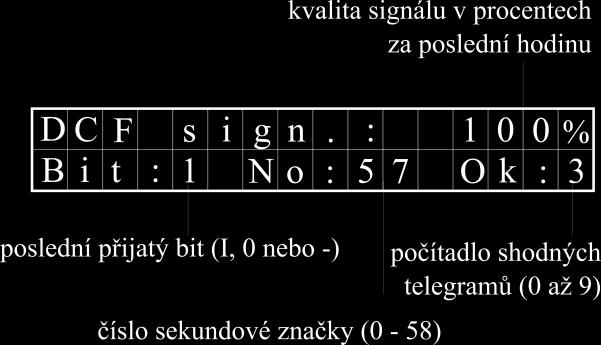

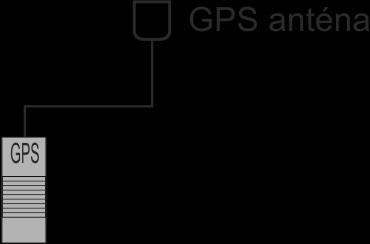

11 2.5 Připojení přijímače DCF Přijímač DCF umožňuje zcela automatické nastavení času a synchronizaci radiovým signálem DCF v okruhu 1500 km od Frankfurtu nad Mohanem. Kompletní informace o čase a datumu je pak přenášena do rádiového vysílače DCF v Mainflingenu u Frankfurtu. Vysílač pracuje na dlouhých vlnách s frekvencí 77,5 khz. Přijímač DCF zaručuje absolutně přesný časový údaj a automatickou změnu letního času. Přijímač DCF dodáváme standardně s kabelem o délce 10 m. Přijímač můžete umístit i do větší vzdálenosti, doporučujeme délku dvoulinky max.do 200 m. Neumísťujte přijímač do budov s ocelovou konstrukcí, v blízkosti PC, televizí a radiopřijímačů, tam, kde jsou silné zdi, do suterénních a sklepních prostor. 2.6 Připojení antény GPS K variantám hodin HN 61, HN 63 lze připojit GPS anténu s SMA konektorem. 2.7 Spínací kanál Pro ovládání externích zařízení slouží svorky CH1-CH5 (resp. RELAY 1 RELAY 2). Pro napájení školních zvonků nebo externích zařízení lze využít napětí 24 V a 14 V. Obr.: Zapojení školních zvonků Obr.: Zapojení externích zařízení s napájením ze sítě 230 VAC MOBATIME 11 / 36 CZ

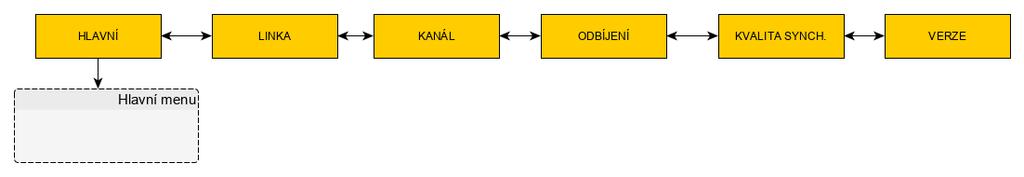

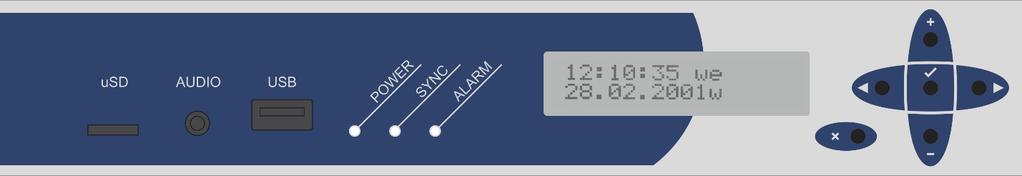

12 3 LCD DISPLEJ INFORMAČNÍ OBRAZOVKY Obr.: Čelní panel DIN varianty Obr.: Čelní panel rack varianty Na čelním panelu rack varianty se nachází slot pro usd kartu, linkový audio výstup na 3,5 mm jack konektoru a USB konektor pro připojení flash disku. V základním režimu zobrazení lze procházet na LCD displeji informační obrazovky: HLAVNÍ LINKA KANÁL ODBÍJENÍ KVALITA SYNCHRONIZACE VERZE informace o času a datumu, nastavení času a data manuálně informace o stavu linky, nastavení času podružné linky, u hodin s více linkami se zobrazuje pro každou linku samostatná obrazovka informace o stavu kanálu, u hodin s více kanály se zobrazuje pro každý kanál samostatná obrazovka informace o stavu a nastaveném odbíjení zobrazuje se pouze, pokud je odbíjení povoleno informace o příjmu a kvalitě signálu DCF nebo GPS informace o verzi SW a HW hlavních hodin funkce tlačítek: přepínání informačních obrazovek návrat k obrazovce HLAVNÍ Pozn.: funkce tlačítek se v jednotlivých obrazovkách liší. MOBATIME 12 / 36 CZ

13 3.1 Obrazovka HLAVNÍ Základní zobrazení. Ze všech obrazovek se na základní zobrazení dostanete pomocí stisků tlačítka. funkce tlačítek: korekce sekund ± 30 s vstup do manuálního nastavení času a data vstup do Hlavního menu přidržet a k tomu stisknout ruční sepnutí kanálu Ruční nastavení času a data Při provozu bez přijímače DCF nebo GPS nastavte čas a datum manuálně. pohyb po položkách změna blikající položky (při podržení automatické načítání) uložení zadaných hodnot a návrat k obrazovce HLAVNÍ návrat bez uložení Stiskněte, kurzor bliká na pozici hodin, pomocí tlačítek a vložte časový údaj ve tvaru: hh mm, kurzor bliká na pozici data, zadejte datum ve tvaru dd mm rr. Stiskem potvrďte nastavené hodnoty. Den v týdnu a indikace letního času se nastaví automaticky dle vybrané časové zóny. MOBATIME 13 / 36 CZ

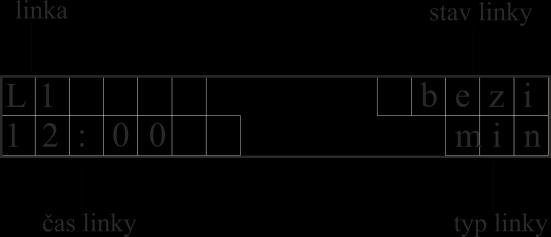

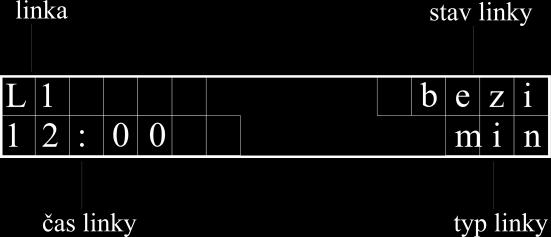

14 3.2 Obrazovka LINKA Ukazuje stav podružné linky, zobrazí se stiskem 1x z obrazovky HLAVNÍ. funkce tlačítek: spuštění / zastavení podružné linky vstup do nastavení času podružné linky (pouze u impulzních linek) vstup do menu pro podružnou linku (nastavení je popsáno v kap. 8) stop bezi dobiha ceka stav podružné linky může být: pretizeni 12pos+stop Pozn.: kódová linka MOBAline linka je zastavena, je možno nastavovat čas linky linka je v chodu zrychlený doběhový cyklus linka čeká, čas potřebný ke srovnání času podružných a hlavních hodin je kratší než čas nutný pro zrychlený doběhový cyklus linka je přetížena nebo je na lince zkrat zrychlený doběh na čas 12:00 a zastavení linky časový údaj zobrazuje čas na lince, nenastavuje se; vysílání signálu je signalizováno změnou aktuálního stavu linky na bezi, jinak je stav ceka časový údaj zobrazuje čas na lince, nenastavuje se, nastavuje se pouze režim pohybu minutové ručičky analogových hodin Nastavení času podružné linky Čas podružné impulzní linky nastavujte v režimu stop. Před spuštěním linky nastavte na všech podružných hodinách stejný čas. Tento časový údaj zadejte jako čas podružné linky. Do nastavení vstoupíte stiskem tlačítka z obrazovky LINKA. (Nastavení typu linky je popsáno v kap 7.1) funkce tlačítek: pohyb po položkách změna blikající položky (při podržení automatické načítání) uložení zadaných hodnot a návrat k obrazovce LINKA návrat bez uložení MOBATIME 14 / 36 CZ

15 čas podružné pulzní linky nastavte ve tvaru: minutová linka hh:mm půlminutová linka hh:mm:00 nebo hh:mm:30 sekundová linka hh:mm:ss MOBATIME 15 / 36 CZ

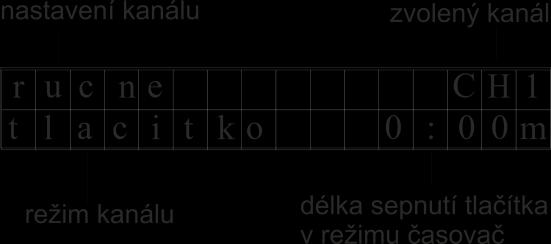

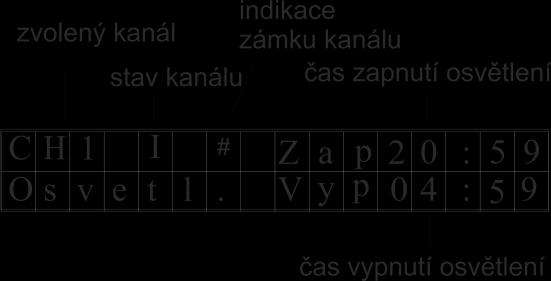

16 3.3 Obrazovka KANÁL Zobrazí se stiskem 2x z obrazovky HLAVNÍ Obrazovka KANÁL spínání aktivním týdenním programem nebo ručně funkce tlačítek dlouhý stisk vstup do výběru týdenního programu k editaci (popis v kap.: 9) zamknutí / odemknutí stavu kanálu Obrazovka KANÁL - spínání podle časů východu a západu slunce funkce tlačítek: dlouhý stisk vstup do nastavení souřadnic a korekce času sepnutí a vypnutí kanálu (nastavení je popsáno v kap.: 8.2) zamknutí / odemknutí stavu kanálu MOBATIME 16 / 36 CZ

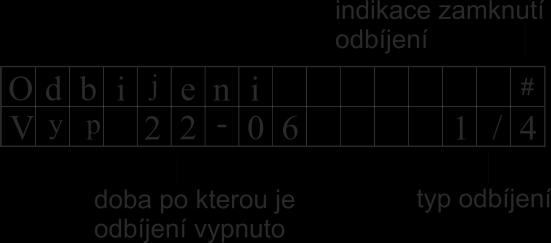

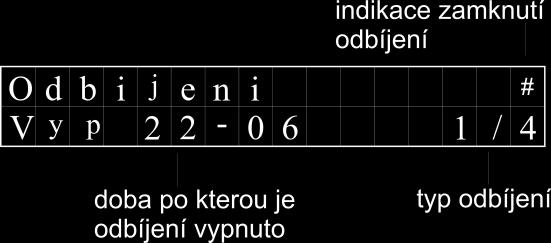

17 3.4 Obrazovka ODBÍJENÍ Funkční pouze pokud je odbíjení aktivováno v menu. Pokud je odbíjení v hlavním menu povoleno, lze zobrazit časové období, kdy je odbíjení vypnuto, typ odbíjení a zda právě dochází k odbíjení. Zobrazí se stiskem 3x z obrazovky HLAVNÍ funkce tlačítek: vstup do menu pro nastavení odbíjení (nastavení je popsáno v kap. 10) dlouhý stisk zablokování / odblokování funkce odbíjení 3.5 Obrazovka KVALITA SYNCHRONIZACE zobrazení kvality příjmu signálu Zobrazí se stiskem 3x (4x) z obrazovky HLAVNÍ. Hodnota v % označuje kvalitu příjmu signálu v poslední hodině, pokud byla synchronizace alespoň jednou úspěšná DCF GPS MOBATIME 17 / 36 CZ

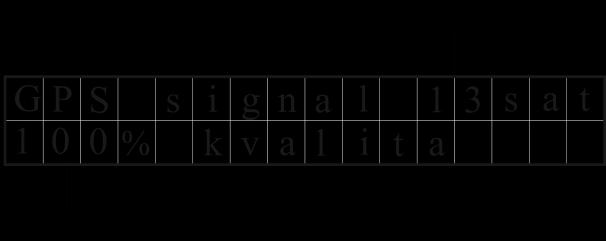

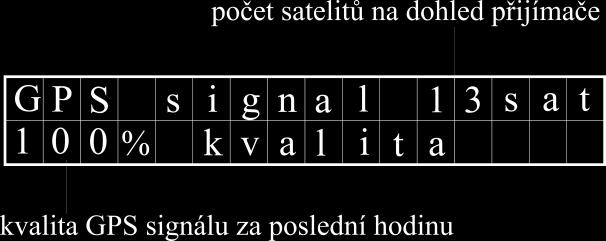

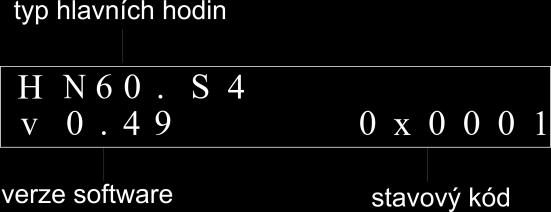

18 3.6 Obrazovka VERZE Zobrazí se stiskem 4x (5x) z obrazovky HLAVNÍ. funkce tlačítek: vstup do servisního menu jen pro účely servisu MOBATIME 18 / 36 CZ

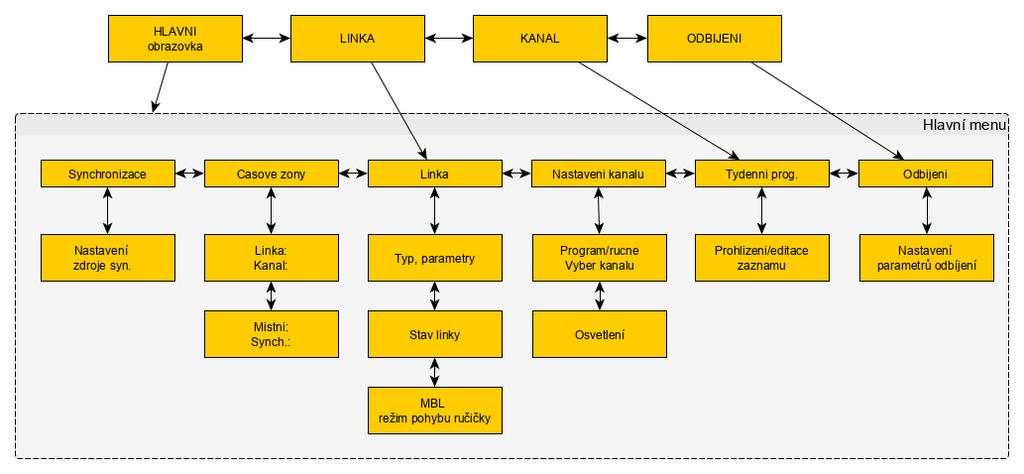

19 4 HLAVNÍ MENU Do nastavení parametrů hodin vstoupíte stiskem Na displeji se zobrazí: z obrazovky HLAVNÍ. možnosti: Synchronizace Casove zony Podruzna linka 1 (2) Nastaveni kanalu Tydenni program Odbijeni nastavení zdroje synchronizace nastavení časových zón nastavení parametrů podružné linky nastavení parametrů spínacích kanálů editace týdenních programů nastavení parametrů odbíjení funkce tlačítek: nebo změna položky potvrzení výběru a vstup do nastavení návrat k obrazovce HLAVNÍ Struktura Hlavní menu MOBATIME 19 / 36 CZ

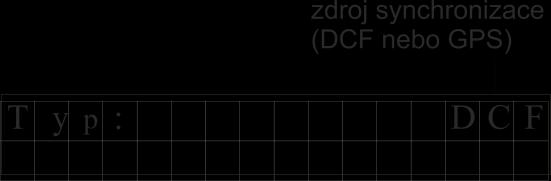

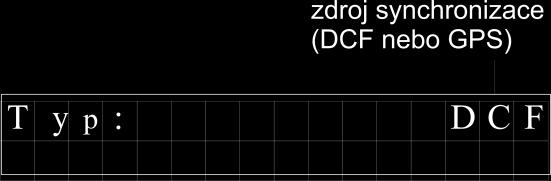

20 5 SYNCHRONIZACE Pro varianty hodin HN 60 a HN 62 je přednastaven typ synchronizace DCF, pro varianty hodin HN 61, HN 63 je to GPS. Pro varianty HN 61.R a HN 63.R je možno typ synchronizace zvolit. V Hlavním menu vyberte tlačítkem položku SYNCHRONIZACE změna blikající položky uložení zadaných hodnot a návrat do HLAVNÍ menu návrat do HLAVNÍ menu bez uložení MOBATIME 20 / 36 CZ

21 6 NASTAVENÍ ČASOVÝCH ZÓN Tato funkce slouží pro nastavení časových zón podružné linky, kanálu, zobrazení času hlavních hodin a zdroje synchronizace. Nastavení se provádí výběrem časové zóny dle standardní tabulky časových zón Mobatime (viz Tabulka časových zón, kap. 12). V Hlavním menu vyberte tlačítkem Menu obsahuje dvě stránky: položku Casove zony. funkce tlačítek: přepínání stránek vstup do nastavení položek na aktuální stránce návrat do hlavního menu funkce tlačítek v režimu editace položek: pohyb po položkách změna blikající položky (při podržení automatické načítání) uložení zadaných hodnot a návrat k zobrazení stránek návrat bez uložení MOBATIME 21 / 36 CZ

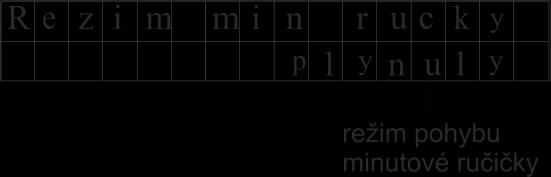

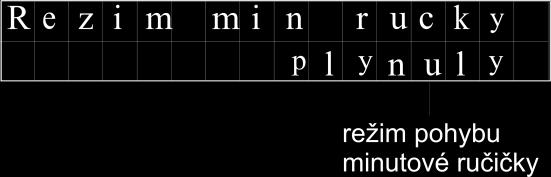

22 7 PODRUŽNÁ LINKA Linku L1 (L2) nastavte podle typu připojených podružných hodin, zadejte délku impulzu, pauzy a typ cyklu. V Hlavním menu vyberte tlačítkem položku Podruzna linka. Menu obsahuje tři stránky (třetí stránka přístupná pouze v případě nastavení typu linky MOBALine): funkce tlačítek: přepínání stránek vstup do nastavení položek na aktuální stránce návrat do hlavního menu funkce tlačítek v režimu editace položek: pohyb po položkách změna blikající položky (při podržení automatické načítání) uložení zadaných hodnot a návrat k zobrazení stránek návrat bez uložení 7.1 Nastavení parametrů linky typ linky podle typu podružných hodin: min pro hodiny řízené minutovými impulzy 1/2m pro hodiny řízené půlminutovými pulzy sek kod MBL pro hodiny řízené sekundovými impulzy pro hodiny řízené kódovou linkou pro hodiny řízené kódem MOBALine u impulzních linek dále nastavte cyklus, podle režimu, ve kterém pracují podružné hodiny: H půldenní, 12hodinový (ručičkové hodiny) D denní, 24hodinový (digitální hodiny) MOBATIME 22 / 36 CZ

23 parametry pulzů: imp délka impulzu v desetinách sekund (01 99) mez délka mezery mezi jednotlivými pulzy při zrychleném režimu v desetinách sekund (01-99) Implicitní hodnoty pro minutovou a půlminutovou linku: délka impulzu 1,5 s, délka mezery 1,5 s Implicitní hodnoty pro sekundovou linku: délka impulzu 0,3 s, délka mezery 0,2 s Poznámka k nastavení sekundové linky: U sekundové linky nesmí být Σ imp + mez > 10, je-li Σ imp + mez = 10, není umožněn zrychlený chod linky. 7.2 Nastavení stavu linky lze nastavit následující stavy linky: bezi zastavena 12pos+stop linka se spustí linka se zastaví linka ve zrychleném režimu doběhne na 12:00 a poté se zastaví Pokud je nastaven typ linky MOBALine, zastavením linky dojde k nastavení analogových podružných hodin na 12: Nastavení režimu pohybu minutové ručičky U linky MOBALine lze nastavit následující režimy: plynulý plynulý pohyb ručičky minutový ručička se pohybuje po krocích 1 minuta ½minutový ručička se pohybuje po krocích 1/2 minuty MOBATIME 23 / 36 CZ

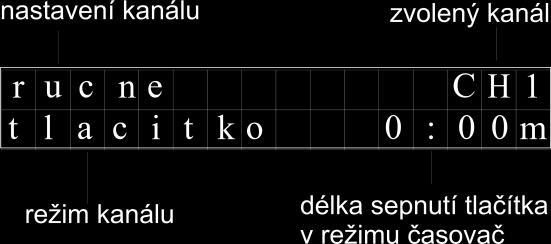

24 8 NASTAVENÍ KANÁLU PARAMETRY KANÁLU CH Tato funkce slouží k nastavení typu spínání kanálu. V Hlavním menu vyberte tlačítkem položku Nastaveni kanalu. Menu obsahuje dvě stránky: funkce tlačítek: přepínání stránek vstup do nastavení položek na aktuální stránce návrat do hlavního menu funkce tlačítek v režimu editace položek: pohyb po položkách změna blikající položky (při podržení automatické načítání) uložení zadaných hodnot a návrat k zobrazení stránek návrat bez uložení 8.1 Ruční sepnutí kanálu Menu slouží k nastavení režimu ručního sepnutí vybraného kanálu. a displeji se zobrazí: možnosti: režim casovac režim zap / vyp režim tlacitko stiskem tlačítka dojde k sepnutí na předem stanovenou dobu 00:01-15:59 (mm:ss) stiskem zapni, stiskem vypni sepnuto po dobu držení tlačítka (implicitně) výběr kanálu, možnosti: CH1, --- lze nastavit pro HN 60&61, 62&63+HN..R CH1-CH5, --- lze nastavit pro HN.. P5 MOBATIME 24 / 36 CZ

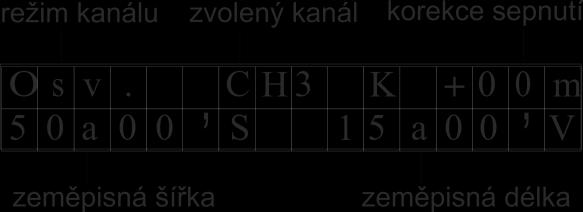

25 8.2 Spínání osvětlení podle času východu a západu slunce Vybraný kanál spíná podle vypočtených časů východu a západu slunce. Vypočtené časy platí pro zadané zeměpisné souřadnice. Pro místa se specifickými podmínkami je možné nastavit korekci pro čas sepnutí a vypnutí kanálu. Nastavením korekce do kladných hodnot uspíší sepnutí osvětlení ve večerních hodinách a prodlouží dobu vypnutí v ranních hodinách. Naopak nastavení korekce do záporných hodnot zpozdí sepnutí osvětlení ve večerních hodinách a uspíší dobu vypnutí v ranních hodinách. Příklad: bez korekce: 19:20 6:32; korekce +10 m: 19:10 6:42; korekce -10 m: 19:30 6:22 Tlačítkem Na displeji se zobrazí: vyberte položku Osvetleni. výběr kanálu, možnosti: CH1, --- lze nastavit pro HN 60&61, HN 62&63+HN..R CH1-CH5, --- lze nastavit pro HN.. P5 Korekce sepnutí osvětlení rozsah -99 minut až +99 minut Rozsah souřadnic zeměpisná šířka 0 00' až 89 59' SŠ / JŠ zeměpisná délka 0 00' až ' VD / ZD MOBATIME 25 / 36 CZ

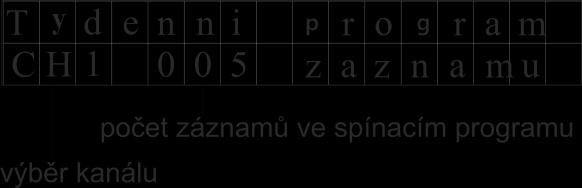

26 9 TÝDENNÍ PROGRAM Umožňuje editovat spínací program pro vybraný kanál. Kapacita 399 programových řádků. Záznamy v týdenním programu lze editovat, přidávat i rušit. V Hlavním menu vyberte tlačítkem Na displeji se zobrazí: položku Tydenni program. funkce tlačítek: výběr kanálu CH1 CH5, AUD; podle varianty hlavních hodin vstup do prohlížení záznamů návrat do Hlavního menu 9.1 Prohlížení a editace záznamů programu pro spínací kanál CH Na displeji se zobrazí: Pokud spínací program neobsahuje žádné záznamy, zobrazí se Seznam prazdny. funkce tlačítek: pohyb mezi záznamy přidání nového záznamu vymazání vybraného záznamu editace vybraného záznamu návrat k výběru kanálu funkce tlačítek editace záznamu: pohyb mezi položkami změna blikající položky (při podržení automatické načítání) uložení editovaného záznamu návrat do přehledu záznamů bez uložení MOBATIME 26 / 36 CZ

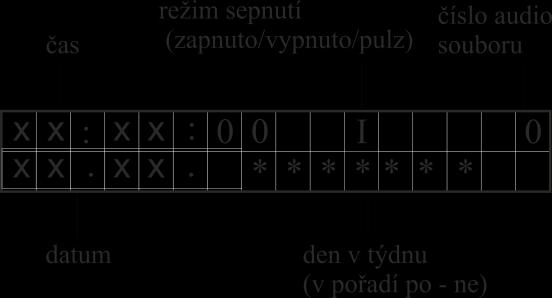

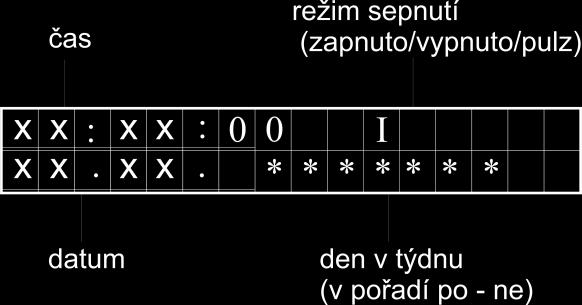

27 Postupně zadejte všechny údaje v rozsahu: čas: hh:mm:ss, typ: I sepnout kanál 0 vypnout kanál sxx kanál bude sepnut po nastavenou dobu (01 až 99 s) datum: dd.mm. den v týdnu: v pořadí po, ut, st, ct, pa, so, ne * den, ve kterém bude záznam vykonán - den, ve kterém nebude záznam vykonán Pozn.: Zadáte-li na pozici časového údaje (hh:mm) xx bude tato pozice považována vždy za platnou. 1. xx:00:00 znamená, že povel bude vykonáván každou celou hodinu 2. 08:xx:00 znamená, že povel bude vykonáván každou celou minutu osmé hodiny Zadáte-li na pozici časového údaje (dd.mm.) hodnotu xx bude tato pozice považována vždy za platnou. 1. xx. 02. znamená, že povel bude vykonáván každý den v únoru xx. znamená, že povel bude vykonáván každého osmého v měsíci 9.2 Prohlížení a editace záznamů programu pro audio výstup AUD Přehrávání audio souborů je možné pouze u HN 62, HN 63 a rack variant. Přehrávat lze jen z připojeného USB flash disku. funkce tlačítek: pohyb mezi záznamy přidání nového záznamu vymazání vybraného záznamu editace vybraného záznamu návrat k výběru kanálu MOBATIME 27 / 36 CZ

28 funkce tlačítek editace záznamu: pohyb mezi položkami změna blikající položky (při podržení automatické načítání) uložení editovaného záznamu návrat do přehledu záznamů bez uložení Postupně zadejte všechna data v pořadí: čas: hh:mm:ss typ: I spuštění přehrávání vybraného audiosouboru 0 zastavení přehrávání sxx přehrávání po nastavenou dobu (01 až 99 s) číslo audio souboru: 1 až 999 datum: dd.mm. den v týdnu: v pořadí po, ut, st, ct, pa, so, ne * den, ve kterém bude vykonán záznam - den, ve kterém nebude vykonán záznam Pozn.: Příprava zvukového souboru V počítači připravte zvukový soubor ve formátu *.wav, s parametry: audio kanály: 2 rozlišení: 16bit vzorkovací frekvence: Hz název souboru: číslo od 1 do 999 s příponou wav, např.: 25.wav Umístěte tento připravený zvukový soubor na USB flash disk, do kořenového adresáře. MOBATIME 28 / 36 CZ

29 10 ODBÍJENÍ Tato funkce slouží pro nastavení parametrů a typu odbíjení. V Hlavním menu vyberte tlačítkem položku Odbijeni. Možnosti: nastavení počátku a konce časového úseku, kdy je odbíjení vypnuto např. při nastavení dojde k poslednímu odbití ve 22:00 a odbíjení začne následující den v 5:00 ráno ½ typ odbíjení; na výběr je odbíjení 1/2, 1/4 a vypnuto I délka impulzu kladiva v desetinách sekund (01-99) P délka mezery mezi jednotlivými impulzy (01-99) Ph délka mezery mezi čtvrťovým a celým odbíjením u ¼ bití (01-99) funkce tlačítek: pohyb po položkách změna blikající položky (při podržení automatické načítání) uložení zadaných položek a návrat do hlavního menu návrat do hlavního menu bez uložení MOBATIME 29 / 36 CZ

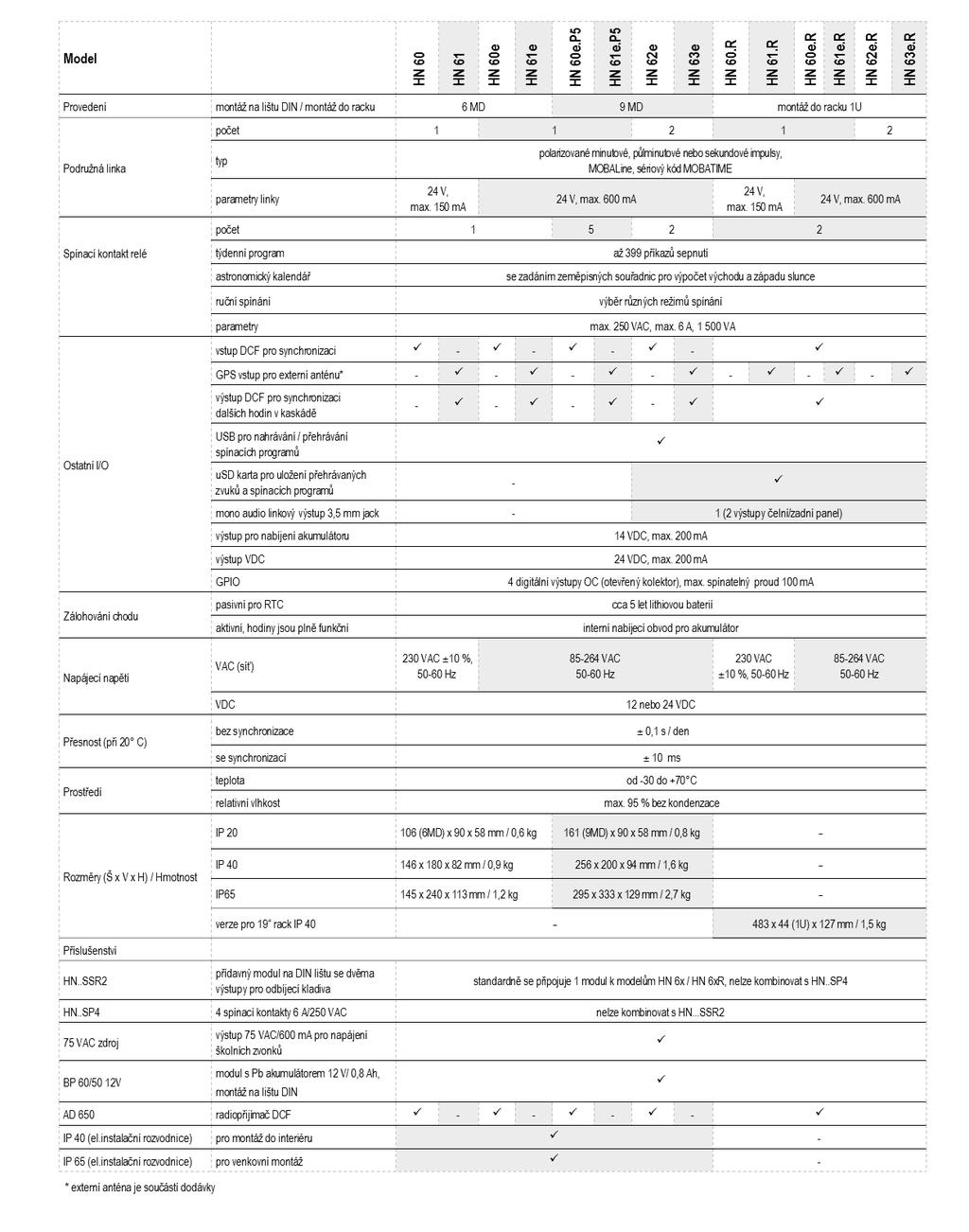

30 11 TECHNICKÉ PARAMETRY MOBATIME 30 / 36 CZ

31 12 TABULKA ČASOVÝCH ZÓN ver.10.2 Časová zóna Město / stát Posun od UTC Změna na letní čas Standardní čas letní Letní čas standardní 00 UTC (GMT), Monrovia, Casablanca 0 Ne 01 London, Dublin, Edinburgh, Lisbon 0 Ano Poslední březnová neděle (01:00) Poslední říjnová 02 Brussels, Amsterdam, Berlin, Bern, Copenhagen, Madrid, Oslo, Paris, Rome, Stockholm, Vienna, Belgrade, Bratislava, Budapest, Liubliana, Prague, Sarajevo, Sofia, Vilnius, Warsaw, Zagreb 03 Athens, Istanbul, Minsk, Helsinki, Riga, Tallinn, Sofia, Vilnius +1 Ano Poslední březnová +2 Ano Poslední březnová neděle (03:00) Poslední říjnová neděle (03:00) Poslední říjnová neděle (04:00) 04 Bucharest, Romania +2 Ano Poslední březnová neděle (03:00) Poslední říjnová neděle (04:00) 05 Cairo, Pretoria, Harare, Kaliningrad +2 Ne 06 Amman +6 Ano Poslední čtvrtek v březnu (22:59) Poslední pátek v říjnu (01:00) 07 UTC (GMT) 0 Ne 08 Istanbul,Kuwait City, Minsk, Moscow, Saint Petersburg, Volgograd +3 Ne 09 Praia, Cape Verde -1 Ne 10 UTC (GMT) 0 Ne 11 Abu Dhabi, Muscat, Tbilisi, Samara +4 Ne 12 Kabul +4.5 Ne 13 Adamstown (Pitcairn Is.) -8 Ne 14 Tashkent, Islamabad, Karachi, Yekaterinburg 15 Mumbai, Kolkata, Chennai, New Delhi, Colombo +5 Ne +5.5 Ne MOBATIME 31 / 36 CZ

32 16 Astana, Thimphu, Dhaka, Novosibirsk +6 Ne 17 Bangkok, Hanoi, Jakarta, Krasnoyarsk +7 Ne 18 Beijing, Chongqing, Hong kong, Singapore, Taipei, Urumqi, Irkutsk +8 No 19 Tokyo, Osaka, Sapporo, Seoul, Yakutsk +9 No 20 Gambier Island -9 Ne 21 South Australia: Adelaide +9.5 Ano 1. říjnová neděle (02:00) 1. dubnová neděle (03:00) 22 Northern Territory: Darwin +9.5 Ne 23 Queensland: Brisbane, Guam, Port Moresby, Madagan, Vladivostok, 24 Sydney, Canberra, Melbourne, Tasmania: Hobart +10 Ne +10 Ano 1. říjnová neděle (02:00) 1. dubnová neděle (03:00) 25 UTC (GMT) 0 Ne 26 UTC (GMT) 0 Ne 27 Honiara (Solomon Is.), Madagan, Noumea (New Caledonia), +11 Ne 28 Auckland, Wellington +12 Ano Poslední zářijová neděle (02:00) 1. dubnová neděle (03:00) 29 Majuro (Marshall Is.), Anadyr +12 Ne 30 Azores -1 Ano Poslední březnová neděle (00:00) Poslední říjnová neděle (01:00) 31 Middle Atlantic -2 Ne 32 Brasilia -3 Ano 3. říjnová neděle (00:00) 3. únorová neděle (00:00) (2010) 33 Buenos Aires, Santiago -3 Ne 34 Newfoundland, Labrador -3.5 Ano 2. březnová 35 Atlantic Time (Canada) -4 Ano 2. březnová 1. listopadová neděle (02.00) 1. listopadová 36 La Paz -4 Ne MOBATIME 32 / 36 CZ

33 37 Bogota, Lima, Quito, Easter Island, Chile -5 Ne 38 New York, Eastern Time (US & Canada) 39 Chicago, Central Time (US & Canada) -5 Ano 2. březnová -6 Ano 2. březnová 1. listopadová 1. listopadová 40 Tegucigalpa, Honduras -6 Ne 41 Phoenix, Arizona -7 Ne 42 Denver, Mountain Time -7 Ano 2. březnová 43 Los Angeles, Pacific Time -8 Ano 2. březnová 44 Anchorage, Alaska (US) -9 Ano 2. březnová 1. listopadová 1. listopadová 1. listopadová 45 Honolulu, Hawaii (US) -10 Ne 46 Midway Islands (US) -11 Ne 47 Mexico City, Mexico -6 Ano 1. dubnová 48 Adak (Aleutian Is.) -10 Ano 2. březnová Poslední říjnová První listopadová 49 UTC (GMT) 0 Ne 50 UTC (GMT) 0 Ne 51 UTC (GMT) 0 Ne 52 UTC (GMT) 0 Ne 53 UTC (GMT) 0 Ne 54 Scoresbysund, Greenland -1 Ano Poslední březnová neděle (00:00) 55 Nuuk, Qaanaaq,Greenland -3 Ano Poslední březnová sobota. (22:00) Poslední říjnová neděle (01:00) Poslední říjnová sobota (23:00) 56 Nepoužito 57 Western Australia: Perth +8 Ne 58 Caracas -4.5 Ne 59 CET standard time +1 Ne 60 Nepoužito MOBATIME 33 / 36 CZ

34 61 Nepoužito 62 Baku +4 Ano Poslední březnová neděle (04:00) Poslední říjnová neděle (05:00) 63 UTC (GMT) 0 Ne 64 UTC (GMT) 0 Ne UTC (Universal Time Coordinate) - koordinovaný světový čas, rovnocenný k GMT MOBATIME 34 / 36 CZ

35 13 ZÁRUKA A OPRAVY Hlavní hodiny řady HN 6x splňují požadavky následujících norem: Elektrická bezpečnost: EN EMC: EN 55032, EN 55024, EN Aplikované směrnice EU CE: 2006/95 / ES (LVD), / ES (EMC), 2011/65 / EU (RoHS), 2002/96 / ES (OEEZ) Zařízení musí být umístěno mimo pracovní dosah vysokého napětí. Také nesmí být vystaveno přímému dopadu slunečního záření. Na zařízení se vztahuje záruka 24 měsíců od data prodeje produktu. Záruka se nevztahuje na závady, které byly způsobeny následovně: - neodborná manipulace nebo rušení - chemické účinky - mechanické poškození - vnější vlivy (např. přírodní katastrofy atd.) Záruční a pozáruční servis provádí výrobce Kontakt: ELEKON, s.r.o. tel.: Brněnská 15 elekon@mobatime.cz Vyškov MOBATIME 35 / 36 CZ
