1 Uživatelský návod pro zařízení AVerDiGi EB5208 DVD, EB5416 DVD Důležitá bezpečnostní upozornění Před tím, než uvedete zařízení do provozu, si přečtěte bezpečnostní a provozní pokyny v obsažené v tomto návodu. Provoz tohoto zařízení v rozporu s těmito pokyny může zapříčinit jeho trvalé poškození či jiné škody či zranění. _ Prosíme používejte pouze přiložený napájecí adaptér. _ Se zařízením manipulujte opatrně. _ Nevystavujete přístroj přímému slunečnímu světlu. Neumisťujte přistroj do blízkosti vody nebo kontaktu s vodou. _ Nad přístrojem nemanipulujte s jakoukoli tekutinou. _ Před vytažením zásuvky ze sítě přístroj vypněte. _ Neodborné a neoprávněné opravy nebo výměny součástí přístroje mohou způsobit požár, elektrický zkrat, nebo jiná nebezpečí. _ Nevypínejte a nezapínejte přístroj během doby kratší než 3 sekundy. _ Sami se nepokoušejte přístroj opravovat. Tuto činnost svěřte kvalifikovanému servisu. _ Zařízení by mělo být instalováno pouze zaškolenou a kvalifikovanou osobou a to ve shodě se všemi bezpečnostními předpisy s normami. Obsah balení Jednotka AVerDiGi EB. Dálkový ovladač (vč. Baterií) Instalační návod Napájecí kabel Napájecí zdroj Příslušenství k připojení HDD CD software Příslušenství k DVR (8 šroubků a 1 Ohmový odpor)

_ Se zařízením manipulujte opatrně. _ Nevystavujete přístroj přímému slunečnímu světlu. Neumisťujte přistroj do blízkosti vody nebo kontaktu s vodou.

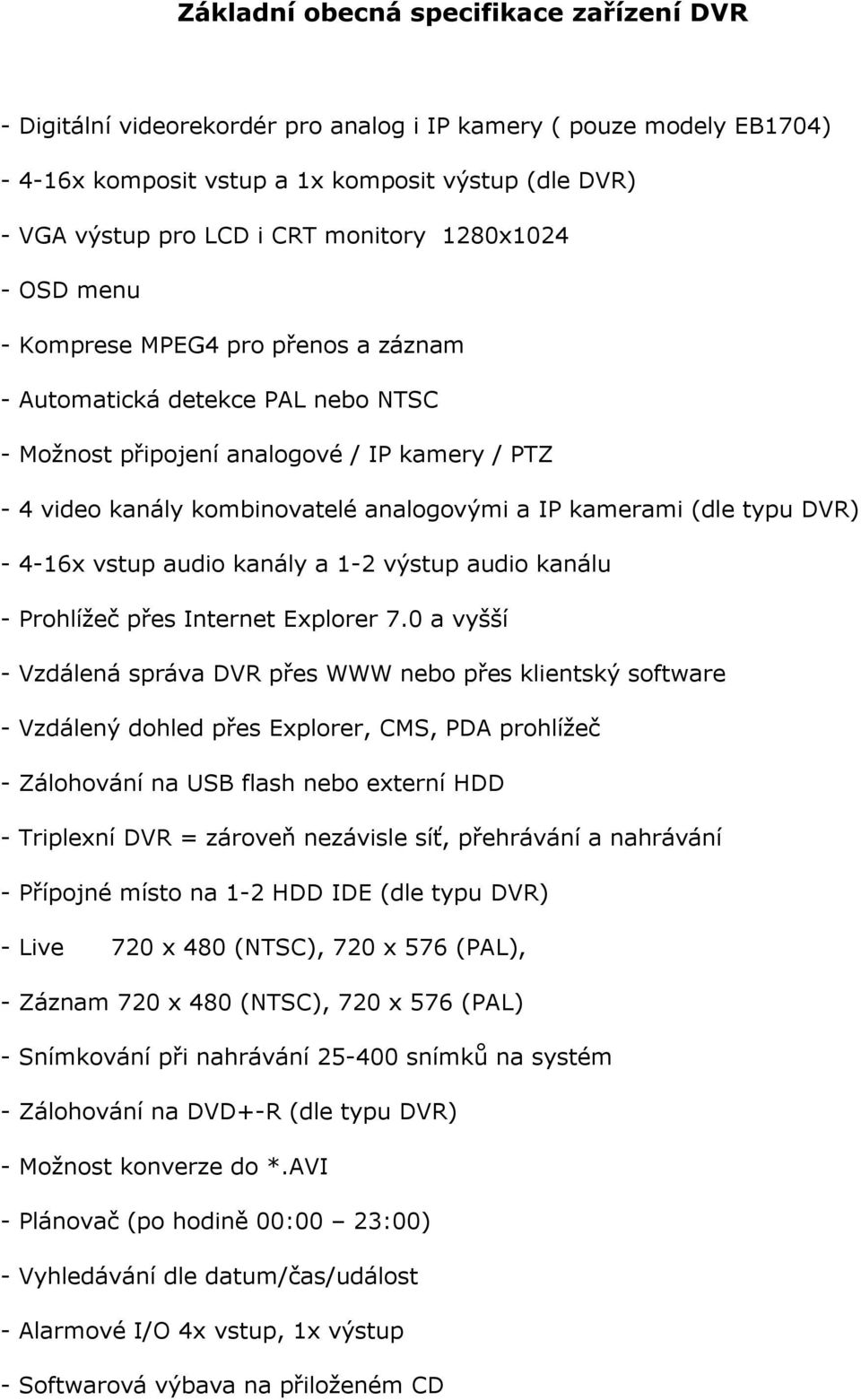

2 Základní obecná specifikace zařízení DVR - Digitální videorekordér pro analog i IP kamery ( pouze modely EB1704) x komposit vstup a 1x komposit výstup (dle DVR) - VGA výstup pro LCD i CRT monitory 1280x OSD menu - Komprese MPEG4 pro přenos a záznam - Automatická detekce PAL nebo NTSC - Možnost připojení analogové / IP kamery / PTZ - 4 video kanály kombinovatelé analogovými a IP kamerami (dle typu DVR) x vstup audio kanály a 1-2 výstup audio kanálu - Prohlížeč přes Internet Explorer 7.0 a vyšší - Vzdálená správa DVR přes WWW nebo přes klientský software - Vzdálený dohled přes Explorer, CMS, PDA prohlížeč - Zálohování na USB flash nebo externí HDD - Triplexní DVR = zároveň nezávisle síť, přehrávání a nahrávání - Přípojné místo na 1-2 HDD IDE (dle typu DVR) - Live 720 x 480 (NTSC), 720 x 576 (PAL), - Záznam 720 x 480 (NTSC), 720 x 576 (PAL) - Snímkování při nahrávání snímků na systém - Zálohování na DVD+-R (dle typu DVR) - Možnost konverze do *.AVI - Plánovač (po hodině 00:00 23:00) - Vyhledávání dle datum/čas/událost - Alarmové I/O 4x vstup, 1x výstup - Softwarová výbava na přiloženém CD

kamerami (dle typu DVR) - 4-16x vstup audio kanály a 1-2 výstup audio kanálu - Prohlížeč přes Internet Explorer 7.

3 Základní popis dálkového ovladače 1) spuštění záznamu 2) záloha na USB 3) přehrávání videa STOP 4) přehrávání videa Posun Dozadu 5) přehrávání videa Pauza 6) v mřížce detekce pohybu označit od A do B 7) přehrávání videa Přehrát(vyhledávání záznamu) 8) přehrávání videa Posun Dopředu 9) ovládání PTZ (u modelů s RS485) 10) otevření OSD Menu / Výstup z Menu nebo podmenu 11) funkční tlačítko pro přepínání 1/4/9/16 kamer 12) přepínání vstupů kamer 13) posun volby vpravo, vlevo, nahoru, dolu v Menu / pohyb v seznamech / změna nastavení 14) ovládání více DVR 15) přepínání zobrazení 1/4/9/16 kamer OSD Menu - popis jednotlivých funkcí

RS485) 10) otevření OSD Menu / Výstup z Menu nebo podmenu 11) funkční tlačítko pro přepínání 1/4/9/16 kamer 12) přepínání vstupů kamer 13) posun volby

5 Nastavení DVR lze i přes prohlížeč Internet Explorer 7.0 a vyšší Zajistěte a překontrolujte síťové spojení mezi AVer DVR a místní sítí či Internetem Do prohlížeče zadejte IP adresu DVR (pro místní síť) např.: nebo, pevná IP adresa :(dvojtečka) port, např.: pro přístup z internetu Zobrazí se přihlášení, z výroby jsou přednastavena základní ID pro přihlášení: EB 5208 jméno: ADMIN,Heslo: , výběr: LAN EB 5416 jméno: ADMIN,Heslo: , výběr: LAN

DVR (pro místní síť) např.: http://192.168.1.205

6 Popis základní obrazovky v Internet Exploreru (11) Funkce pro zobrazeni jen vybraných kamer na monitoru

7 Zobrazení Tlačítkového panelu s Nastavením jednotlivých funkcí Tlačítko System: Zap / Vyp zvuku Nastavení synchronizace času Tlačítko Camera: Přepínání volby Analogová / IP kamera Pro analogovou jsou nastavení: Výběr zobrazení kamer Zap / Vyp přepínání kamer Názvy kamer Nastavení obrazu Jas, Kontrast, Odstín, Sytost Pro IP jsou nastavení: (viz obrázek) Výrobce, model, komprese, Rozlišení pro záznam, IP adresa, komunikační port Přihlašovací jmeno-heslo

zobrazení kamer Zap / Vyp přepínání kamer Názvy kamer Nastavení obrazu Jas, Kontrast, Odstín, Sytost Pro IP jsou

8 Tlačítko Recording nastavení nahrávání Výběr nahrávání kamer Způsob nahrávání CIF (půl pal 320x240) nebo D1 (plný PAL 720x576) Rychlost nahrávání 2 / 20 / 48 snímků za sekundu na systém Kvalita Good / Best Automatické nahrávání Nahrávání zvuku Přepisování HDD Detekce pohybu pro vybrané kamery Čas nahrávání při pohybu Citlivost Tlačítko Alarm nastavení vstup / výstupních relátek senzorů Stav senzoru: aktivní při sepnutí / aktivní při rozepnutí Čas nahrávaní při aktivaci Zvukový alarm při ztrátě obrazu Nastavení alarmu em vybrat které události mají zasílat CMS nastavení alarmu - vybrat které události mají zasílat alarm do Central Monitor System Nastavení u: SMTP, Jméno, Heslo, Od koho, Komu, Předmět, Text zprávy Tlačítko Network nastavení síťového rozhraní Možnost definovat režim Statickou IP, DHCP, PPPOE Na obrázku je typické nastavení IP v síti LAN Tlačítko User nastavení přístupu pro uživatele Zadejte nová hesla pro Superuser a User

senzoru: aktivní při sepnutí / aktivní při rozepnutí Čas nahrávaní při aktivaci Zvukový alarm při ztrátě obrazu Nastavení alarmu emailem vybrat které události mají zasílat email CMS nastavení alarmu

9 Popis základní obrazovky klientského programu pro vzdálený dohled a přehrávání záznamů

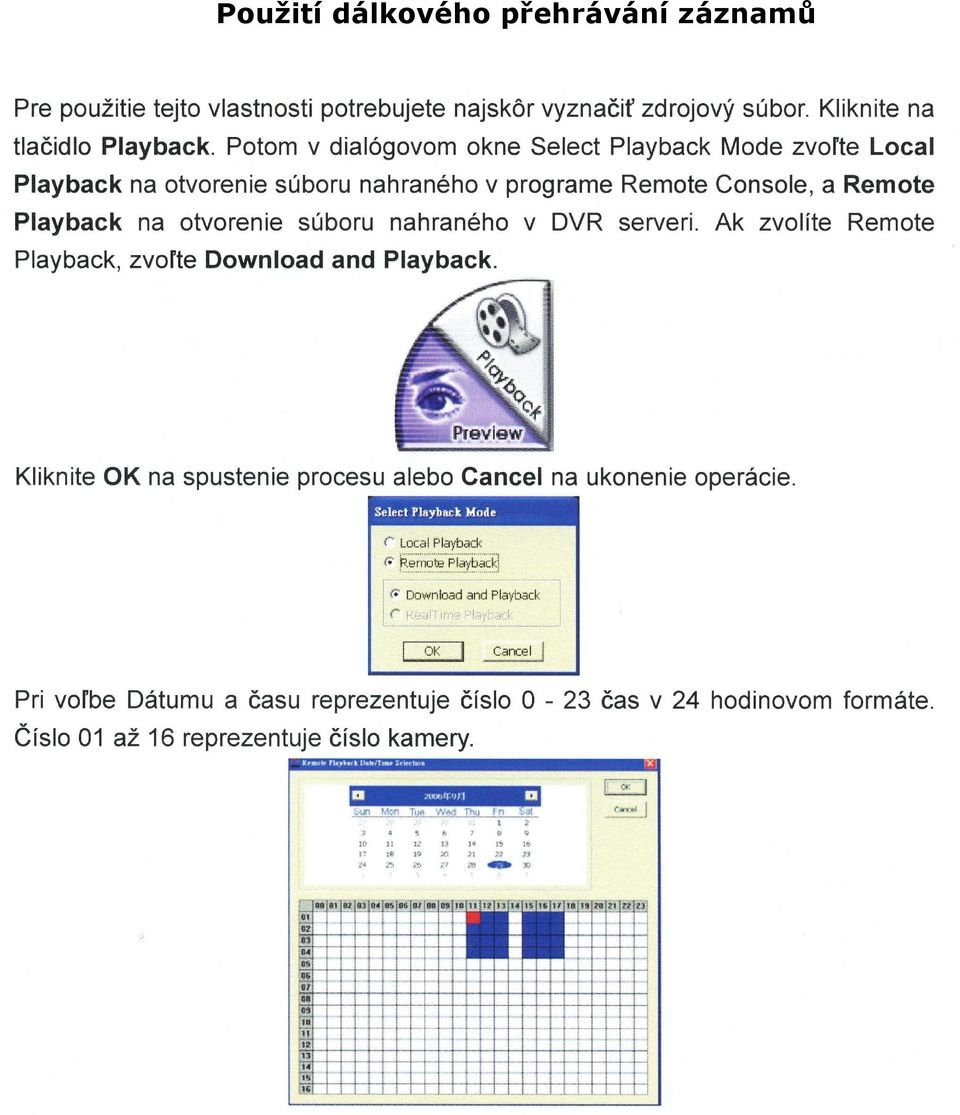

10 Použití dálkového přehrávání záznamů

13 Použití integrovaného přehrávače záznamů v PC

14 Funkce a vyvolání pro ovládání podporovaných otočných PTZ kamer (u modelů s možností ovládání komunikace přes RS 485) Záruka se nevztahuje na: Záruční podmínky - opotřebení zboží přiměřené době a způsobu používání - úmyslné poškození zboží odběratelem nebo třetí osobou - poškození zboží mechanické, tepelné, chemické a elektrické ( úder blesku, přepětí, podpětí, statická a naindukovaná elektřina ) - poškození živelnou pohromou - závadu způsobenou nevhodným skladováním, přepravováním nebo instalací - poškození zařízení v důsledku jeho chybné instalace - poškození způsobené nedodržením instalačního návodu - poškození způsobené nevhodnými pracovními podmínkami a prostředím pro které není určeno - zboží, které má porušenou záruční plombu
