1 INSTALLATIONSVEJLEDNING EKHVWQ00AAV EKHHS00AAV EKHHS60AAV

2 x x x 5 a 7 b 7 x x x 6 7a 7b

3 CE - ATITIKTIES-DEKLARACIJA CE - ATBILSTĪBAS-DEKLARĀCIJA CE - VYHLÁSENIE-ZHODY CE - UYUMLULUK-BİLDİRİSİ CE - IZJAVA O SKLADNOSTI CE - VASTAVUSDEKLARATSIOON CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - IZJAVA-O-USKLAĐENOSTI CE - MEGFELELŐSÉGI-NYILATKOZAT CE - DEKLARACJA-ZGODNOŚCI CE - DECLARAŢIE-DE-CONFORMITATE CE - ERKLÆRING OM-SAMSVAR CE - ILMOITUS-YHDENMUKAISUUDESTA CE - PROHLÁŠENÍ-O-SHODĚ CE - DECLARAÇÃO-DE-CONFORMIDADE СЕ - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - OPFYLDELSESERKLÆRING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARACION-DE-CONFORMIDAD CE - DICHIARAZIONE-DI-CONFORMITA CE - H ø H YMMOPºø H CE - DECLARATION-OF-CONFORMITY CE - KONFORMITÄTSERKLÄRUNG CE - DECLARATION-DE-CONFORMITE CE - CONFORMITEITSVERKLARING Daikin Europe N.V. 7 m deklaruje na własną wyłączną odpowiedzialność, że urządzenia, których ta deklaracja dotyczy: 8 r declară pe proprie răspundere că echipamentele la care se referă această declaraţie: 9 o z vso odgovornostjo izjavlja, da je oprema naprav, na katero se izjava nanaša: 0 x kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluv varustus: b декларира на своя отговорност, че оборудването, за което се отнася тази декларация: t visiška savo atsakomybe skelbia, kad įranga, kuriai taikoma ši deklaracija: v ar pilnu atbildību apliecina, ka tālāk aprakstītās iekārtas, uz kurām attiecas šī deklarācija: 4 k vyhlasuje na vlastnú zodpovednosť, že zariadenie, na ktoré sa vzťahuje toto vyhlásenie: 5 w tamamen kendi sorumluluğunda olmak üzere bu bildirinin ilgili olduğu donanımının aşağıdaki gibi olduğunu beyan eder: 09 u заявляет, исключительно под свою ответственность, что оборудование, к которому относится настоящее заявление: 0 q erklærer som eneansvarlig, at udstyret, som er omfattet af denne erklæring: s deklarerar i egenskap av huvudansvarig, att utrustningen som berörs av denna deklaration innebär att: n erklærer et fullstendig ansvar for at det utstyr som berøres av denne deklarasjon, innebærer at: j ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat laitteet: 4 c prohlašuje ve své plné odpovědnosti, že zařízení, k němuž se toto prohlášení vztahuje: 5 y izjavljuje pod isključivo vlastitom odgovornošću da oprema na koju se ova izjava odnosi: 6 h teljes felelőssége tudatában kijelenti, hogy a berendezések, melyekre e nyilatkozat vonatkozik: 0 a declares under its sole responsibility that the equipment to which this declaration relates: 0 d erklärt auf seine alleinige Verantwortung, dass die Ausrüstung für die diese Erklärung bestimmt ist: 0 f déclare sous sa seule responsabilité que l équipement visé par la présente déclaration: 04 l verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de apparatuur waarop deze verklaring betrekking heeft: 05 e declara bajo su única responsabilidad que el equipo al que hace referencia la declaración: 06 i dichiara sotto la propria responsabilità che gli apparecchi a cui è riferita questa dichiarazione: 07 g ËÏÒÓÂÈ Ì appleôîïâèûùèî ÙË Â ı ÓË fiùè Ô ÂÍÔappleÏÈÛÌfi ÛÙÔÓ ÔappleÔ Ô Ó Ê ÚÂÙ È Ë apple ÚÔ Û ÏˆÛË: 08 p declara sob sua exclusiva responsabilidade que os equipamentos a que esta declaração se refere: EKHVWQ00AAV + EKHHS00AAV, EKHVWQ00AAV + EKHHS60AAV, 6 megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják: 7 spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami: 8 sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu instrucţiunile noastre 9 skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili: 0 on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele: съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции: atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus: tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem: 4 sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade s našim návodom: 5 ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur: 08 estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de acordo com as nossas instruções: 09 соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям: 0 overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser: respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att användning sker i överensstämmelse med våra instruktioner: respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i henhold til våre instrukser: vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti: 4 za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům: 5 u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama: 0 are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions: 0 der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß unseren Anweisungen eingesetzt werden: 0 sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions: 04 conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze instructies: 05 están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras instrucciones: 06 sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni: 07 Â Ó È Û ÌÊˆÓ Ì ÙÔ( ) ÎfiÏÔ ıô( ) appleúfiù appleô( ) ÏÏÔ ÁÁÚ ÊÔ( ) Î ÓÔÓÈÛÌÒÓ, applefi ÙËÓ appleúô applefiıâûë fiùè ÚËÛÈÌÔappleÔÈÔ ÓÙ È Û ÌÊˆÓ Ì ÙÈ Ô ËÁ Â Ì : EN , 9 Direktive z vsemi spremembami. 0 Direktiivid koos muudatustega. Директиви, с техните изменения. Direktyvose su papildymais. Direktīvās un to papildinājumos. 4 Smernice, v platnom znení. 5 Değiştirilmiş halleriyle Yönetmelikler. 0 Direktiver, med senere ændringer. Direktiv, med företagna ändringar. Direktiver, med foretatte endringer. Direktiivejä, sellaisina kuin ne ovat muutettuina. 4 v platném znění. 5 Smjernice, kako je izmijenjeno. 6 irányelv(ek) és módosításaik rendelkezéseit. 7 z późniejszymi poprawkami. 8 Directivelor, cu amendamentele respective. 0 Directives, as amended. 0 Direktiven, gemäß Änderung. 0 Directives, telles que modifiées. 04 Richtlijnen, zoals geamendeerd. 05 Directivas, según lo enmendado. 06 Direttive, come da modifica. 07 ËÁÈÒv, fiappleˆ Ô Ó ÙÚÔappleÔappleÔÈËıÂ. 08 Directivas, conforme alteração em. 09 Директив со всеми поправками. Low Voltage 006/95/EC Electromagnetic Compatibility 004/08/EC * 9 ob upoštevanju določb: 0 vastavalt nõuetele: следвайки клаузите на: laikantis nuostatų, pateikiamų: ievērojot prasības, kas noteiktas: 4 održiavajúc ustanovenia: 5 bunun koşullarına uygun olarak: 0 under iagttagelse af bestemmelserne i: enligt villkoren i: gitt i henhold til bestemmelsene i: noudattaen määräyksiä: 4 za dodržení ustanovení předpisu: 5 prema odredbama: 6 követi a(z): 7 zgodnie z postanowieniami Dyrektyw: 8 în urma prevederilor: 0 following the provisions of: 0 gemäß den Vorschriften der: 0 conformément aux stipulations des: 04 overeenkomstig de bepalingen van: 05 siguiendo las disposiciones de: 06 secondo le prescrizioni per: 07 Ì ٠ÚËÛË Ùˆv È Ù Íˆv Ùˆv: 08 de acordo com o previsto em: 09 в соответствии с положениями: <A> DAIKIN.TCF.05D4/-00 <B> KEMA (NB044) <C> QUA/EMC Забележка * както е изложено в <A> и оценено положително от <B> съгласно Cертификата <C>. Pastaba * kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal Sertifikatą <C>. Piezīmes * kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam saskaņā ar sertifikātu <C>. 4 Poznámka * ako bolo uvedené v <A> a pozitívne zistené <B> v súlade s osvedčením <C>. 5 Not * <A> da belirtildiği gibi ve <C> Sertifikasına göre <B> tarafından olumlu olarak değerlendirildiği gibi. 6 Megjegyzés * a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z) <C> tanúsítvány szerint. 7 Uwaga * zgodnie z dokumentacją <A>, pozytywną opinią <B> i Świadectwem <C>. 8 Notă * aşa cum este stabilit în <A> şi apreciat pozitiv de <B> în conformitate cu Certificatul <C>. 9 Opomba * kot je določeno v <A> in odobreno s strani <B> v skladu s certifikatom <C>. 0 Märkus * nagu on näidatud dokumendis <A> ja heaks kiidetud <B> järgi vastavalt sertifikaadile <C>. Information * enligt <A> och godkänts av <B> enligt Certifikatet <C>. Merk * som det fremkommer i <A> og gjennom positiv bedømmelse av <B> ifølge Sertifikat <C>. Huom * jotka on esitetty asiakirjassa <A> ja jotka <B> on hyväksynyt Sertifikaatin <C> mukaisesti. 4 Poznámka * jak bylo uvedeno v <A> a pozitivně zjištěno <B> v souladu s osvědčením <C>. 5 Napomena * kako je izloženo u <A> i pozitivno ocijenjeno od strane <B> prema Certifikatu <C>. 06 Nota * delineato nel <A> e giudicato positivamente da <B> secondo il Certificato <C>. 07 ËÌ ˆÛË * fiappleˆ Î ıôú ÂÙ È ÛÙÔ <A> Î È ÎÚ ÓÂÙ È ıâùèî applefi ÙÔ <B> Û ÌÊˆÓ Ì ÙÔ ÈÛÙÔappleÔÈËÙÈÎfi <C>. 08 Nota * tal como estabelecido em <A> e com o parecer positivo de <B> de acordo com o Certificado <C>. 09 Примечание * как указано в <A> и в соответствии с положительным решением <B> согласно Свидетельству <C>. 0 Bemærk * som anført i <A> og positivt vurderet af <B> i henhold til Certifikat <C>. 0 Note * as set out in <A> and judged positively by <B> according to the Certificate <C>. 0 Hinweis * wie in der <A> aufgeführt und von <B> positiv beurteilt gemäß Zertifikat <C>. 0 Remarque * tel que défini dans <A> et évalué positivement par <B> conformément au Certificat <C>. 04 Bemerk * zoals vermeld in <A> en positief beoordeeld door <B> overeenkomstig Certificaat <C>. 05 Nota * como se establece en <A> y es valorado positivamente por <B> de acuerdo con el Certificado <C>. Jean-Pierre Beuselinck General Manager Ostend, st of December 00 PW66-

4 EKHVWQ00AAV EKHHS00AAV EKHHS60AAV INDHOLD. Definitioner..... Betydning af advarsler og symboler..... Betydning af de anvendte begreber.... Generelle sikkerhedsforanstaltninger.... Indledning..... Generel information..... Omfanget af denne manual..... Modelidentifikation Tilbehør Tilbehør, der leveres med varmepumpemodulet til varmt vand i boligen EKHVWQ Tilbehør, der leveres med varmtvandstankmodulet til boligtekniske installationer EKHHS Overblik Oversigt over varmepumpemodulet til varmt vand i boligen Oversigt over varmtvandstankmodulet til bolig El-skab - hovedkomponenter Funktionsdiagram Installation af enheden Valg af installationssted Rør på opstillingssted Inspektion og håndtering af enheden Installation af indendørsenheden Arbejde med rørforbindelser Vandrør... 8 Vandkvalitet... 8 Kontrol af vandkredsen... 8 Tilslutning af vandkredsen... 9 Tilslut overtryksventilen (medfølger ikke) og dræn... 9 Tilslut afløbsbakken Forholdsregler ved tilslutning af eksisterende rør og vedrørende isolering Påfyldning af vand Metode til påfyldning af vand Elektrisk ledningsføring Forholdsregler ved elektrisk ledningsføring Intern kabelføring Oversigt over dele Systemoverblik, ledningsføring på opstillingsstedet... Tilslutning af indendørsenhedens strømforsyningsog kommunikationskabel (-kabler)... Installation af fjernbetjeningen... Tilslutning til en strømforsyning med reduceret pris pr. kwh Opstart og konfiguration Kontrol før brug Brugsstedsindstillinger... 5 Forskellige driftstilstande for varmtvandstank til boligtekniske installationer... 5 Fremgangsmåde... 6 Detaljeret beskrivelse... 7 Tabel over brugsstedsindstillinger.... Slutkontrol og testkørsel..... Slutkontrol..... Testkørsel... Visning af faktiske temperaturer og faktisk vandflow... Fremgangsmåde for opvarmning af vand til boligen.... Vedligeholdelse og rengøring..... Vedligeholdelse..... Kontrol..... Afkalkning.... Fejlfinding..... Generelle retningslinjer..... Åbning af enheden..... Generelle symptomer Fejlkoder... 4 Side 4. Vigtig information om det anvendte kølemiddel Bortskaffelseskrav Specifikationerne for enheden Tekniske specifikationer EKHVWQ00AAV Elektriske specifikationer EKHVWQ00AAV Specifikationer EKHHS00+60AAV... 5 LÆS FØLGENDE NØJE FØR INSTALLATIONEN. OPBEVAR DENNE VEJLEDNING ET LET TILGÆNGELIGT STED FOR FREMTIDIG BRUG. FORKERT INSTALLATION ELLER MONTERING AF UDSTYRET ELLER TILBEHØRET KAN RESULTERE I ELEKTRISK STØD, KORTSLUTNING, LÆKAGE, BRAND ELLER ANDEN BESKADIGELSE AF UDSTYRET. BRUG KUN TILBEHØR, SOM ER FREMSTILLET AF DAIKIN, DA DET ER SPECIELT UDVIKLET TIL BRUG SAMMEN MED UDSTYRET, OG LAD ALTID EN AUTORISERET MONTØR FORETAGE MONTERINGEN. ALLE HANDLINGER BESKREVET I DENNE VEJLEDNING SKAL UDFØRES AF EN AUTORISERET TEKNIKER. DU SKAL ANVENDE PASSENDE PERSONLIGT BESKYTTELSESUDSTYR (BESKYTTELSESHANDSKER, SIKKERHEDSBRILLER ) NÅR DU UDFØRER INSTALLATION, VEDLIGEHOLDELSE ELLER SERVICE PÅ ENHEDEN. KONTAKT DAIKIN OG FÅ RÅD OG VEJLEDNING I TILFÆLDE AF TVIVL OM MONTERING ELLER BRUG AF UDSTYRET. ENHEDEN BESKREVET I DENNE VEJLEDNING ER UDELUKKENDE BEREGNET TIL INDENDØRS INSTALLATION OG TIL BRUG VED EN OMGIVENDE TEMPERATUR MELLEM C~5 C. Vejledningens originalsprog er engelsk. Andre sprog er oversættelser af den originale vejledning. EKHVWQ00AAV + EKHHS00+60AAV 4PW

5 . DEFINITIONER.. Betydning af advarsler og symboler Advarslerne i denne vejledning er klassificeret efter deres alvorlighed og sandsynligheden for, at situationen opstår. FARE Angiver en umiddelbart farlig situation, som kan medføre døden eller alvorlig tilskadekomst, hvis den ikke undgås. ADVARSEL Angiver en potentielt farlig situation, som kan medføre døden eller alvorlig tilskadekomst, hvis den ikke undgås. PAS PÅ Angiver en potentielt farlig situation, som kan medføre mindre eller moderat tilskadekomst, hvis den ikke undgås. Denne advarsel kan også gøre opmærksom på en arbejdsmetode, der ikke er sikker. BEMÆRK Angiver situationer, hvor der alene kan forekomme uheld med beskadigelse af udstyr eller ejendom. INFORMATION Dette symbol angiver nyttige tip eller supplerende oplysninger. Nogle typer af fare er angivet med særlige symboler: Elektrisk strøm. Fare for forbrænding og skoldning... Betydning af de anvendte begreber : Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man installerer, konfigurerer og vedligeholder det. Betjeningsvejledning: Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man betjener det. Vedligeholdelsesinstruktioner: Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man installerer, konfigurerer og/eller vedligeholder produktet eller anvendelsen. Forhandler: Salgsdistributør af produkter, som denne vejledning omhandler. Installatør: Teknisk kompetent person, som er kvalificeret til at installere produkter, som denne vejledning omhandler. Bruger: Person, som ejer produktet og/eller betjener produktet. Servicevirksomhed: Kvalificeret virksomhed, der kan udføre eller koordinere den nødvendige service på enheden. Gældende lovgivning: Alle internationale, europæiske, nationale og lokale direktiver, love, bestemmelser og/eller forordninger, der er relevante og anvendelige for et bestemt produkt eller område. Tilbehør: Udstyr, der leveres med enheden, og som skal installeres i henhold til vejledningen i dokumentationen. Ekstraudstyr: Udstyr, der valgfrit kan kombineres med produkterne, som denne vejledning omhandler. Medfølger ikke: Udstyr, som skal installeres i overensstemmelse med anvisningerne i denne vejledning, men som ikke leveres af Daikin.. GENERELLE SIKKERHEDSFORANSTALTNINGER Forholdsreglerne nævnt nedenfor er opdelt i følgende fire typer. Alle typer omhandler meget vigtige emner, så følg anvisningerne nøje. FARE: ELEKTRISK STØD Sluk for al strømforsyning, før du fjerner servicepanelet med kontaktskabet, eller før du opretter forbindelser eller rører ved elektriske dele. Rør ikke ved afbrydere med våde fingre. Hvis man rører ved en afbryder med våde fingre, kan man få elektrisk stød. Sluk for al strømforsyning, før du berører elektriske dele. For at undgå elektrisk stød skal du sørge for at afbryde strømforsyningen minut eller længere tid før servicering af de elektriske dele. Selv efter minut skal du altid måle spændingen over terminaler ved hovedafbryderens kondensatorer eller elektriske dele, og før du rører, skal du sikre, at spændingerne er 50 V DC eller mindre. Når servicepanelerne er fjernet, kan strømførende dele nemt blive rørt ved et uheld. Hold altid øje med enheden ved installation eller service, når servicepanelet er taget af. FARE: RØR IKKE VED RØRFØRING OG INDVENDIGE DELE Rør ikke ved kølerør, vandrør eller indvendige dele under og umiddelbart efter drift. Rørføringen og de indvendige dele kan være varme eller kolde, afhængigt af enhedens driftstilstand. Du kan få forbrændinger eller forfrysninger på hånden, hvis du rører ved rør eller indvendige dele. For at undgå personskade skal du give rørene og indvendige dele tid til at vende tilbage til normal temperatur, og hvis du er nødt til at røre ved dem inden da, skal du sørge for at bære beskyttelseshandsker. ADVARSEL Rør aldrig direkte ved kølemiddel, der trænger ud ved et uheld. Dette kan medføre alvorlige sår på grund af forfrysninger. Undgå at berøre kølerør, når enheden kører eller umiddelbart efter standsning, da kølerørene kan være varme eller kolde, alt efter tilstanden på det kølemiddel, der løber gennem rørene, kompressoren og andre dele af kølekredsen. Dine hænder kan blive forbrændte eller få forfrysninger, hvis du rører ved kølerørene. For at undgå tilskadekomst skal rørene have tid til at nå normal temperatur, eller du skal bære passende beskyttelseshandsker, hvis du skal berøre dem inden. PAS PÅ Skyl ikke enheden. Det kan forårsage elektrisk stød eller brand. EKHVWQ00AAV + EKHHS00+60AAV 4PW

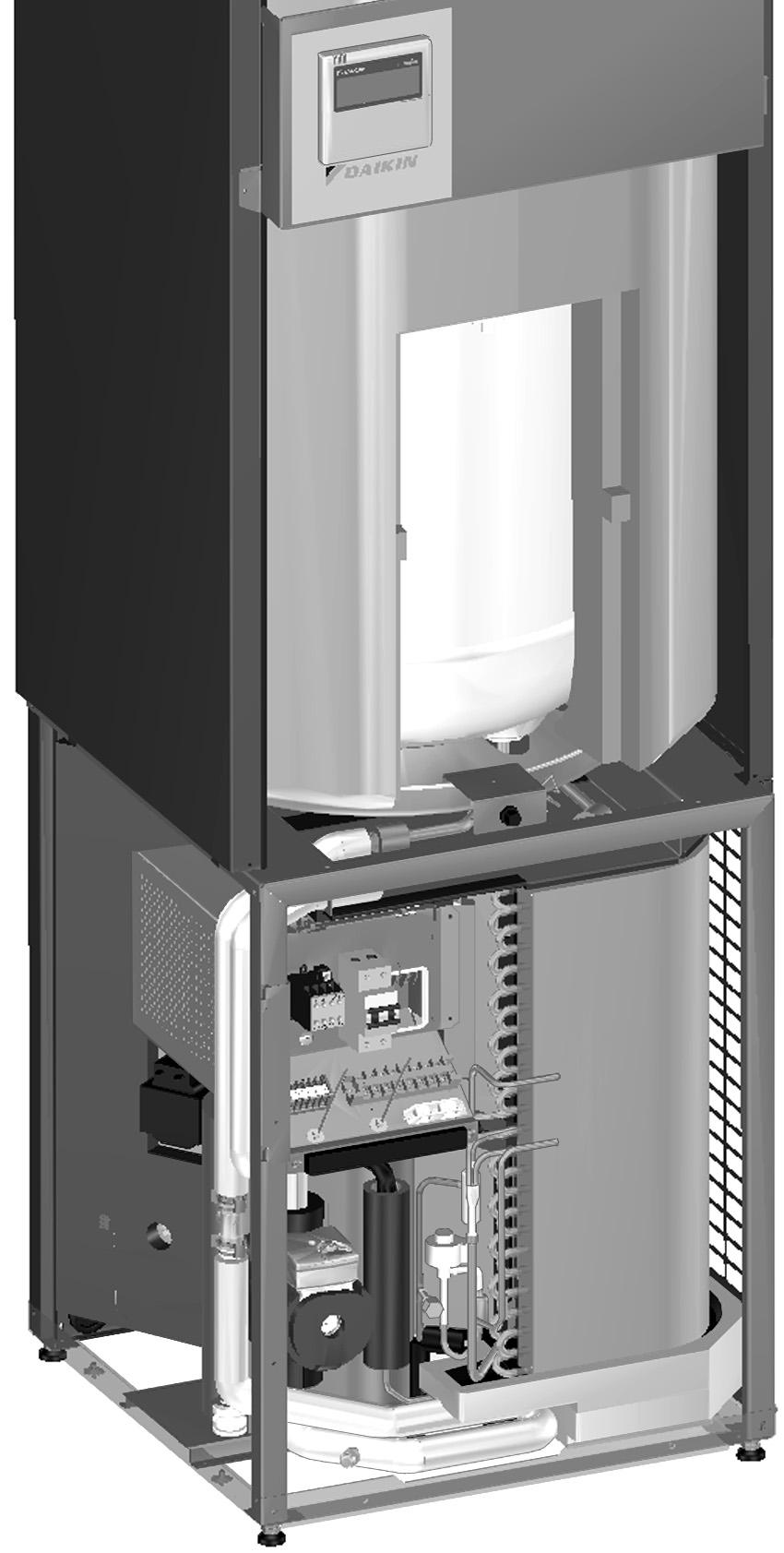

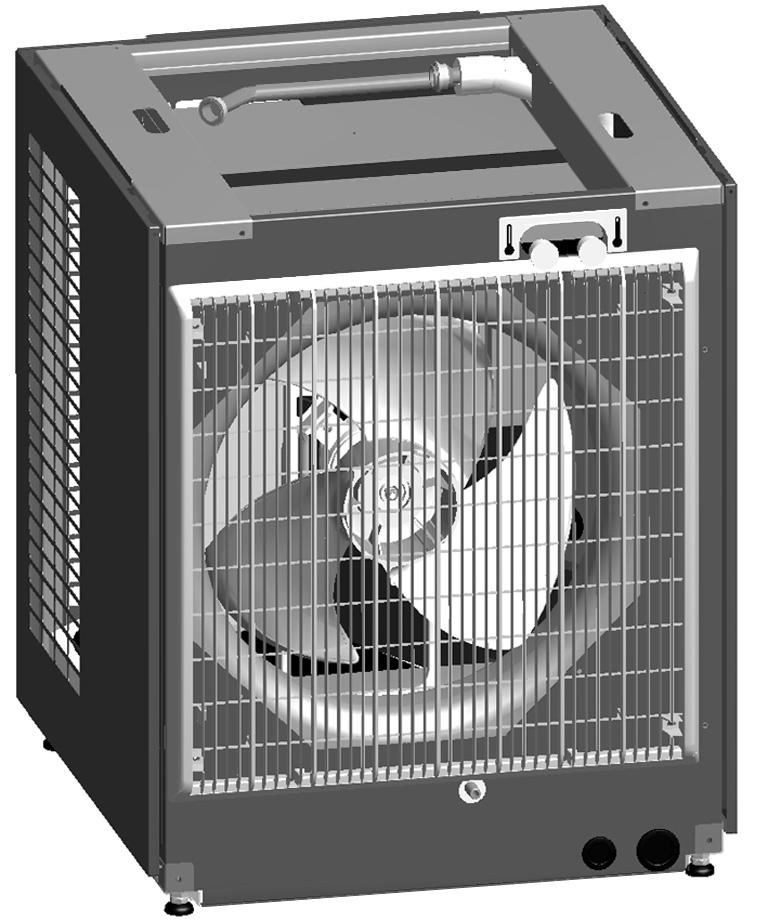

6 . INDLEDNING 5. OVERBLIK.. Generel information Vi takker for, at du har valgt at købe denne enhed. Modulet EKHVWQ00AAV er varmepumpedelen af varmepumpen til varmt vand i boliger, modulerne EKHHS00AAV og EKHHS60AAV er varmtvandstankdelene af varmepumpen til varmt vand i boliger. Varmtvandstankene til boligtekniske installationer fås i to størrelser med forskellig vandkapacitet: 00 og 60 liter. Enheden er udviklet til gulvstående indendørs installation. PAS PÅ Et EKHVWQ00AAV modul kan kun sluttes til et EKHHS00AAV eller EKHHS60AAV modul. Gulvmonteringssæt EKFMHHSAA Varmtvandstankmodulet EKHHS er beregnet til at blive installeret oven på varmepumpemodulet EKHVW. Hvis dette ikke er muligt, kan varmtvandstankmodulet til boligtekniske installationer installeres ved siden af varmepumpemodulet EKHVW i kombination med en lokalt installeret EKFMHHSAA (ekstraudstyr)... Omfanget af denne manual Denne installationsvejledning beskriver procedurerne for håndtering, installation og forbindelse af alle modulerne i varmepumpen til varmt vand i boliger. 5.. Oversigt over varmepumpemodulet til varmt vand i boligen INFORMATION Betjeningen af varmepumpen til varmt vand i boliger er beskrevet i betjeningsvejledningen til denne varmepumpe... Modelidentifikation EK HVWQ 00 AA V N~, 0 V, 50 Hz Serie Varmekapacitet Varmepumpemodul til varmt vand i boligen Sæt til brug i Europa EK HHS 00 AA V N~, 0 V, 50 Hz Serie Kapacitet for varmtvandstank til boligtekniske installationer Varmtvandstankmodul til boligtekniske installationer Sæt til brug i Europa 4. TILBEHØR 4.. Tilbehør, der leveres med varmepumpemodulet til varmt vand i boligen EKHVWQ Se figur Betjeningsvejledning Ledningsdiagram 4 Ark med instruktioner vedrørende udpakning 5 Fjernbetjening 6 Flersproget mærkat om fluorholdige drivhusgasser 4.. Tilbehør, der leveres med varmtvandstankmodulet til boligtekniske installationer EKHHS Se figur Klemmer til fastgørelse af rør Fastgørelsesdele til varmtvandstankmodul til boligtekniske installationer 5 Temperaturføler (termistor) Temperaturfølere afgør vand- og kølemiddeltemperaturen forskellige steder i kredsen. El-boks El-boksen indeholder de primære elektroniske komponenter og indendørsenhedens elektriske dele. El-boksens forside er beskyttet med et plastdæksel. Kondensator 4 Fordamper 5 Ventilatormotor og propel 6 Pumpe Pumpen cirkulerer vandet i vandkredsen. 7 Kompressor 8 Akkumulator 9 Elektronisk ekspansionsventil 0 Serviceåbning vandkreds Kabinet Flowføler Sokkel til afløbsbakke 4 Vandindtagsforbindelse fra varmtvandstank i boligtekniske installationer 5 Vandudtagsforbindelse til varmtvandstank i bolig 6 Serviceåbning R40A EKHVWQ00AAV + EKHHS00+60AAV 4PW

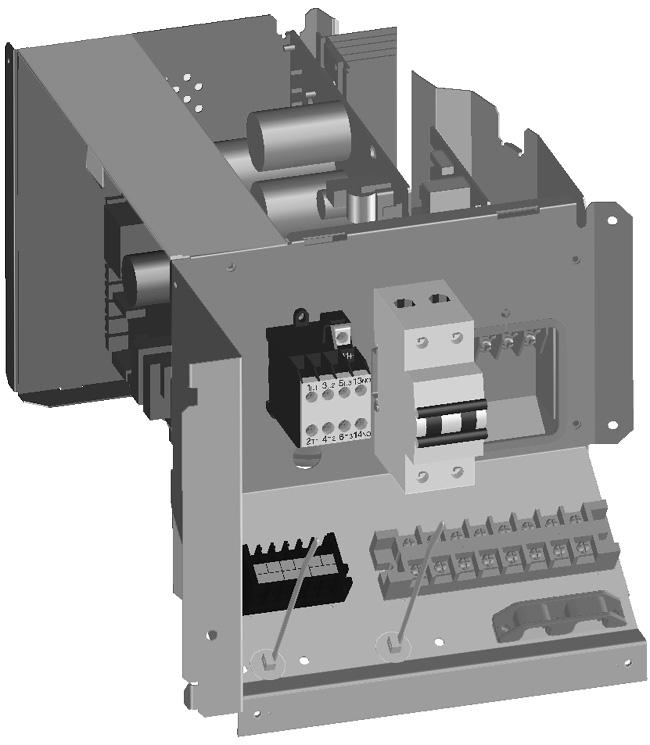

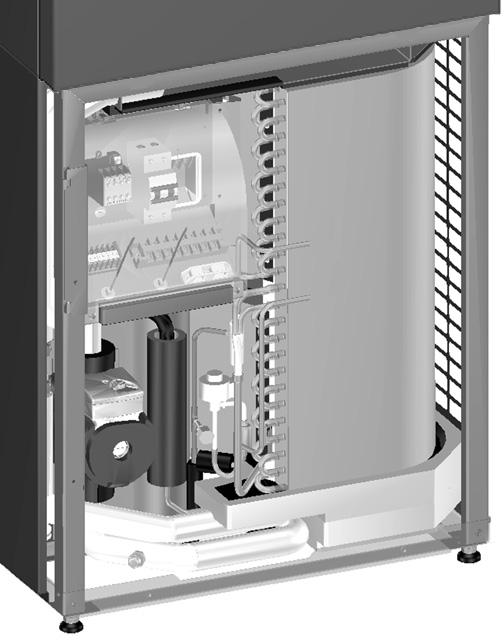

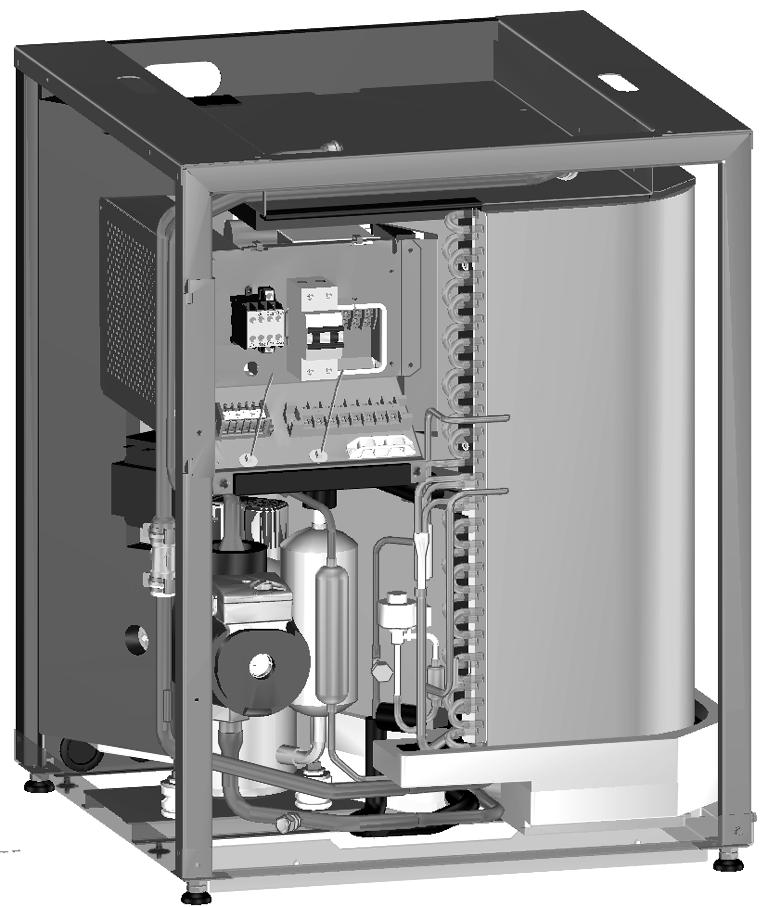

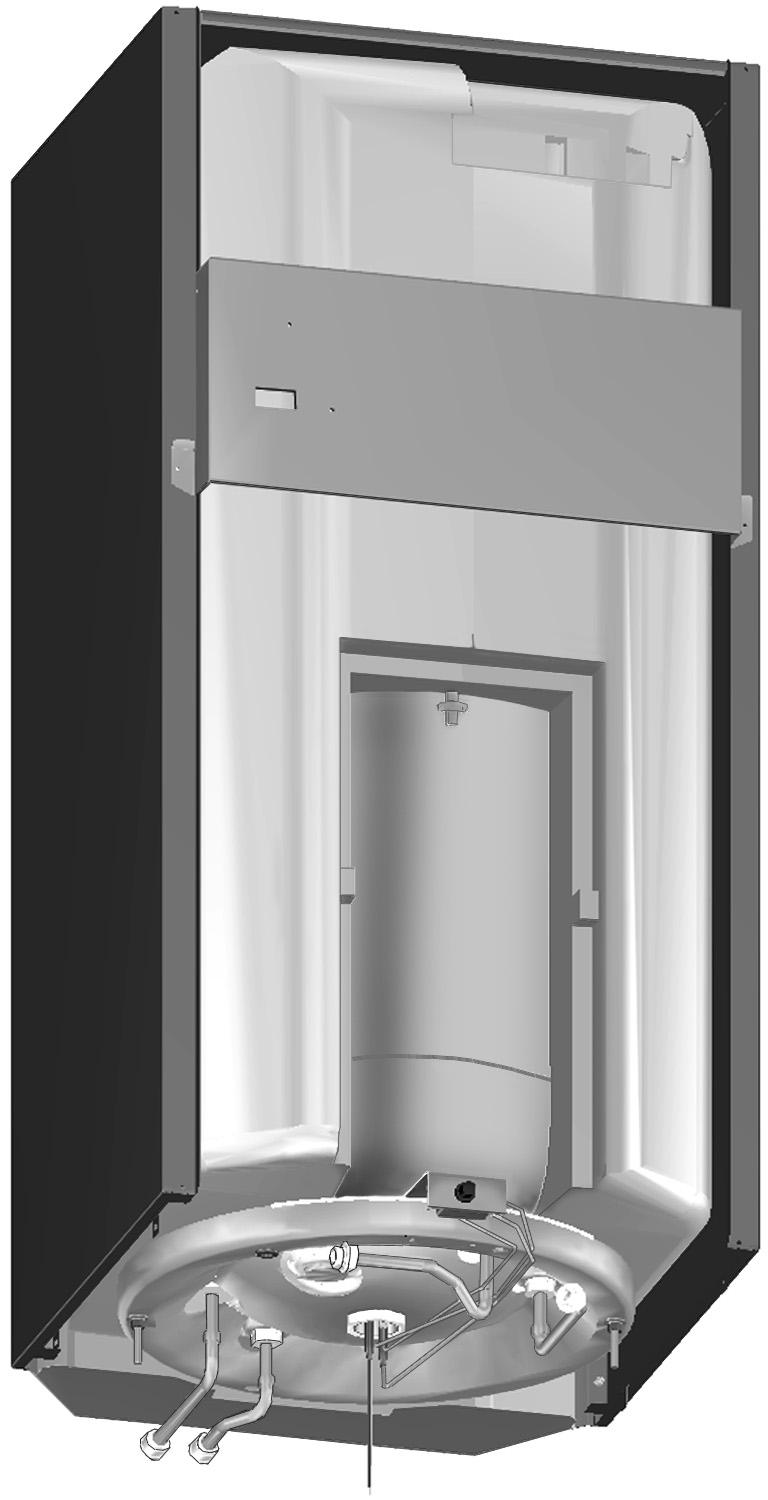

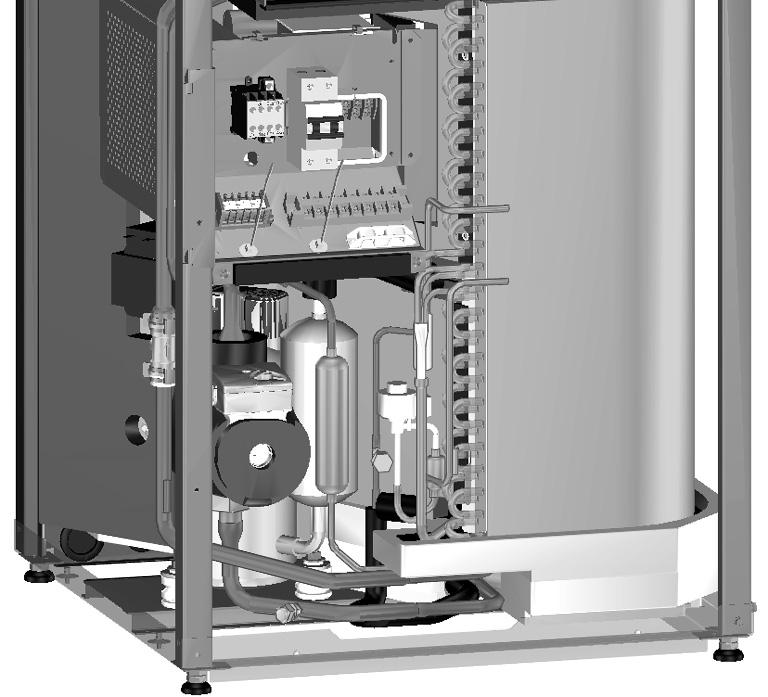

7 5.. Oversigt over varmtvandstankmodulet til bolig 5.. El-skab - hovedkomponenter Primært printkort Det primære printkort styrer enhedens virkemåde. Filter printkort Printkort inverter 4 Klemrække XM Primær klemrække, som gør det let at tilslutte ledningsføring på stedet til strømforsyning. 5 Klemrække XM Klemrække til lavspændingstilslutninger fra lokal elinstallation. 6 Trækaflastning til kabler 7 Sikring til hjælpevarmers strømforsyning 8 Hjælpevarmers kontaktor INFORMATION Det elektriske tilslutningsdiagram kan ses på indersiden af dækslet over el-boksen. Forbindelse varmt vand ud T-stykke (medfølger ikke) Forbindelse til overtryksventil (medfølger ikke) 4 Overtryksventil (medfølger ikke) 5 Termistorfatning 6 Flowindtagsforbindelse fra varmepumpemodulet 7 Returudtagsforbindelse til varmepumpemodulet 8 Forbindelse koldt vand ind 9 Termistor 0 Anode Kabinet Varmebeskytter Varmebeskyttelsen aktiveres, når temperaturen bliver for høj. Hjælpevarmer 4 Termosikring 5 Inspektionsåbning PAS PÅ Dette varmtvandstankmodul til bolig kan kun bruges sammen med et EKHVWQ indendørsmodul. EKHVWQ00AAV + EKHHS00+60AAV 4PW

8 5.4. Funktionsdiagram 6. INSTALLATION AF ENHEDEN t > Varmepumpemodul (EKHVWQ*) Varmepumpemodul, kølemiddelside Varmepumpemodul, vandside 4 Varmtvandstank til boligtekniske installationer (EKHHS*00, EKHHS*60) 5 Lokal installation (I henhold til lokale og nationale regler) 6 Luftvarmeveksler (fordamper) 7 Vandvarmeveksler (kondensator) 8 Filter 9 Ekspansionsventil (YE) 0 Ventilator med ventilatormotor (MF) Kompressor (MC) Akkumulator Serviceåbning R40A 5/6"/dræn til vandkredsløb 4 Flowføler (SNF) 5 Pumpe (MP) 6 Ekspansionstank 7 Overtryksventil 8 Reduktionsventil 9 Kontraventil 0 Spærreventil Drænventil Lynkobling forbindelse Skrueforbindelse G /" MBSP 4 Termistor omgivende temperatur (RT) 5 Termistor fordampertemperatur (RT) 6 Termistor afstrømningstemperatur (RT) 7 Termistor varmevekslertemperatur (R4T) 8 Termistor udtagsvandtemperatur (R5T) 9 Termistor indtagsvandtemperatur (R6T) 0 Termistor varmtvandstank til boligtekniske installationer (R7T) Valg af installationssted Enheden skal monteres på et sted inden døre, hvor følgende betingelser er opfyldt: Generelt ADVARSEL Træf nødvendige forholdsregler for at undgå, at små dyr trænger ind i indendørsenheden. Det kan medføre funktionsfejl, røg eller brand, hvis små dyr kommer i berøring med elektriske dele. Giv kunden besked om at holde området omkring enheden rent. Installationen skal udføres af en certificeret tekniker, valg af materialer samt installation skal være i overensstemmelse med lokale og nationale regler. Udstyret er ikke beregnet til anvendelse i et potentielt eksplosivt miljø. Der må ikke være risiko for brand på grund af lækage eller antændelig gas. Hvis der måles støjniveau under faktiske installationsbetingelser, vil den målte værdi være højere end lydtrykket anført under "Specifikationerne for enheden" på side 5 på grund af støj fra omgivelserne og støjrefleksion. Vær omhyggelig ved valg af installationssted og undlad at installere enheden for tæt på omgivelser, hvor støj virker særligt generende (f.eks. et opholdsrum, et soveværelse ) Sørg for at træffe passende forholdsregler, i overensstemmelse med relevante lokale og nationale bestemmelser, i tilfælde af kølemiddellækage. Krav til placering Installationsstedet skal være frostfrit og indendørs. Sørg for, at vandet ikke kan beskadige installationsstedet og omgivelserne i tilfælde af en vandlækage. Fundamentet skal være stærkt nok til at bære vægten af begge modeller. Gulvet skal være plant for at forhindre vibrationer og støjdannelse, og det skal være tilstrækkeligt stabilt, især når varmtvandstanken til boligtekniske installationer er monteret oven på enheden. Volumen for monteringssted Under drift øger varmepumpemodulet temperaturen på vandet i boligen ved at bruge den oplagrede indendørsvarme. Et typisk installationssted for dette produkt er garage, kælder, bryggers m.m. For at opnå optimal drift af enheden og for at forhindre for stort temperaturfald på installationsstedet skal følgende krav til placeringen tages i betragtning: 5 EKHVWQ00AAV + EKHHS00+60AAV 4PW

9 Mindste volumen for installationsrummet Varmepumpedriften stopper, når den indendørs temperatur falder under C (dette kan tilpasses ved brugsstedsindstilling [7-04]). Herefter vil den elektriske varmer i varmtvandstankmodulet til boligtekniske installationer fortsætte med at opvarme varmt vand til boligen. Denne sikkerhed ved enheden forhindrer installationsrummet i at blive nedkølet yderligere (for at undgå, at f.eks vandrør i installationsrummet beskadiges) og sikrer et tilstrækkeligt komfortniveau i form af en tilstrækkelig mængde af varmt vand til boligen. For at forhindre, at denne sikkerhedsforanstaltning forekommer ofte og for at sikre, at elvarmeren bruges så lidt som muligt, skal rummets størrelse have et minimumsvolumen (se nedenstående figur). Alt afhænger af udendørstemperaturen, kontrolpunktet for temperatur i det tilstødende opvarmede rum og væggenes isoleringsegenskaber. Volumenværdierne i figuren gælder ved en udendørs temperatur på 0 C og et kontrolpunkt for det tilstødende opvarmede rums temperatur på 6 C. Med dette rumvolumen kan varmepumpen opvarme 60 liter varmt vand til boligen fra 0 C til 60 C. Indbygget garage En væg samt garagens loft er i kontakt med opvarmet område Mindste krævede 60 m volumen Areal 5 m Højde,5 m Fugtigheden i de tilstødende opvarmede rum Det rum, hvor enheden er installeret, vil blive kølet ned. Afhængigt af den relative fugtighed og temperaturen i de tilstødende rum samt de fælles vægges isoleringsegenskaber kan der dannes kondens på væggen. A B Hvis den relative fugtighed i det tilstødende opvarmede rum ofte er højere end 60% (f.eks et badeværelse) i fyringssæsonen (når udendørstemperaturen er lavere end 5 C) kan der forekomme kondens på de fælles vægge. Relativ luftfugtighed i et opholdsrum overstiger normalt ikke disse 60%. Hvis det skulle være tilfældet, kan det overvejes at begrænse nedkølingen af installationsrummet ved at overveje yderligere varmekilder (se bemærkningerne ovenfor). Udblæst luft Afhængigt af driftsbetingelserne og installationens tilstand kan den udblæste kolde luft på bagsiden af enheden forårsage kondens eller varmetab til omgivelserne. Hvis det er tilfældet, kan det overvejes at isolere væggen lokalt på enhedens side eller installere varmepumpemodulet med den kolde udblæste luft på (f.eks) en ydervæg. A B F.eks. køkken F.eks. garage Indbygget garage To vægge samt garagens loft er i kontakt med opvarmet område Mindste krævede 50 m volumen A Areal 0 m Højde,5 m B C D A B C D F.eks. køkken F.eks. garage Isolering Kold luft blæses ud fra varmepumpemodulet Hvis installationsrummets størrelse ikke opfylder minimumskravet til volumen, eller hvis væggene mellem installationsrummet og det tilstødende opvarmede rum har bedre isoleringsevne end en enkelt murstensvæg, skal der overvejes yderligere varmekilder. Eksempler på varmekilder: - ved installation i en kælder vil jorden omkring kælderen få temperaturen i installationsrummet til at stige - varmen fra bilens motor ved installation i en garage - naturlig ventilation gennem f.eks. døre, der fører til de tilstødende opvarmede rum - ventilationsforbindelse til et opvarmet rum - andet: vaskemaskine, tørretumbler Eksempel: Hvis der findes vandrør i enhedens udblæsningszone kan der, afhængigt af driftsbetingelserne og vandtemperaturen, opstå kondens på disse rør. I dette tilfælde skal det overvejes at isolere vandrørene. Afhængigt af driftsbetingelser og installationens tilstand kan den kolde udblæste luft fra enhedens bagside forårsage varmetab og endda tilfrysningstemperaturer ved f.eks. ikke-isolerede vandrør i dette kolde område! I dette tilfælde skal det overvejes at isolere vandrørene. Krav til plads omkring enheden Der skal være plads omkring enheden til udførelse af servicearbejde B 50 C 50 A 400 A 400 A B C Krævet plads til fjernelse af el-boks Installation venstre Installation højre EKHVWQ00AAV + EKHHS00+60AAV 4PW

10 Installation i nærheden af en væg eller forhindring Når enheden installeres som beskrevet i figuren nedenfor, vil enhedens ydeevne og drift være optimal. Der kræves ikke plads mellem varmtvandstanken til boligtekniske installationer og bagvæggen. C 50 B 50 Placér ikke genstande eller udstyr oven på enheden (toppladen). Kravl ikke op på enheden, og undlad at sidde eller stå oven på den. Der må ikke installeres i et rum uden opvarmning i rummet, hvis det ikke har forbindelse til et andet rum med en varmekilde (for eksempel et havehus). 6.. Rør på opstillingssted A 400 C 50 A 400 A 400 B 500 Foranstaltninger ved koldtvandsindtaget på varmtvandstanken i boligen - For at undgå bagudrettet hæverteffekt anbefales det at installere en kontraventil på koldtvandsindtaget i overensstemmelse med lokale og nationale regler. - Det tilrådes at installere en reduktionsventil på koldtvandsindtaget i overensstemmelse med lokale og nationale regler. - Sørg for en tilslutning til en overtryksventil på koldtvandsindtaget. - Installer en ekspansionsbeholder på koldtvandsindtaget i overensstemmelse med lokale og nationale regler. - Installer en aftapningsanordning på koldtvandsforbindelsen på varmtvandstanken i boligen. A B C Krævet plads til fjernelse af el-boks Krævet plads til luftindtag Krævet plads til luftudblæsning til venstre ADVARSEL Der må ikke installeres spærreventiler mellem varmtvandstankmodulet i boligen og overtryksventilen/ ekspansionsbeholderen. Foretrukne installationssteder Garage eller kælder med en varmeproducerende kilde (for eksempel vaskemaskine eller tørretumbler, fryser, varm kedel til rumopvarmning eller en anden varmeafgivende kilde). Kælder, der vil frigive varme fra gulvet. Rum med en velisoleret ydermur. Rum, der skal affugtes. Lad være BEMÆRK Hvis enheden ikke kan installeres som vist i figurerne ovenfor, skal det overvejes at bruge fleksible rør mellem enheden og kundens vandkreds. Det kan lette eventuelt servicearbejde, hvor der kræves adgang til en af siderne. Installér ikke enheden på steder, der hyppigt benyttes som arbejdspladser. Hvis der udføres byggearbejde (f.eks. slibning), hvor der dannes meget støv, skal enheden lukkes ned og tildækkes. Montér ikke enheden på steder med høj luftfugtighed (f.eks. på badeværelser) (maks. luftfugtighed (RH)=85%). Installer ikke enheden, hvor der er tåge af mineralsk olie, oliestænk eller damp, for eksempel et køkken. Plasticdele kan nedbrydes og blive defekte, og dette kan medføre vandlækage. Installer ikke enheden, hvor der dannes ætsende gas, såsom svovlholdig sur gas. Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddel-lækage. Installer ikke enheden, hvor brandfarlige gasser kan lække, hvor kulfiber eller antændeligt støv hænger i luften, eller hvor der arbejdes med flygtige, brændbare stoffer, for eksempel fortynder eller benzin. Disse gasser kan medføre brand. Installer ikke enheden, hvor der er syre- eller baseholdige dampe. Installer ikke enheden på steder, hvor vandlækage fra enheden kan forårsage skade på omgivelserne (f.eks. ved blokeret drænrør). Installer ikke enheden i nærheden af et soveværelse og lignende for at undgå at støj fra driften skal give problemer. Det anbefales at have en spærreventil før og efter enheden. Dette vil lette vedligeholdelsen på varmtvandskredsen. Det anbefales at installere en spærreventil på koldtvandsindtaget. Luk denne spærreventil i perioder, hvor der ikke er nogen i huset, for at undgå skader på omgivelserne i tilfælde af vandlækage. Under drift og afhængigt af driftsbetingelserne opsamler varmepumpemodulet kondensvand i afløbsbakken i enhedens bund. Sørg for en god afløbsforbindelse til denne afløbsbakke. Det anbefales at undgå lange rørlængder mellem enheden og slutpunktet for det varme vand (bruser, badekar,...) for at undgå stillestående vand. Lokale og nationale regler kan kræve, at der installeres termostatstyrede blandeventiler. Installationen skal være i overensstemmelse med lokale og nationale regler og kan kræve yderligere hygiejniske foranstaltninger i installationen. Hvis det kræves af de relevante lokale og nationale regler, skal der forbindes en recirkulationspumpe mellem slutpunktet for det varme vand og det kolde vand i forbindelse med varmtvandstanken i boligen. 6.. Inspektion og håndtering af enheden Ved leveringen skal enheden kontrolleres, og eventuelle skader skal straks anmeldes til transportfirmaet. Anbring begge modeller så tæt som muligt ved det endelige placeringssted i originalemballagen for at forhindre skader under transporten. Pak modellerne helt ud i henhold til vejledningen på arket med instruktioner vedrørende udpakning. Kontrollér, at alt tilbehør (se "Tilbehør" på side ) er indeholdt. 7 EKHVWQ00AAV + EKHHS00+60AAV 4PW

11 6.4. Installation af indendørsenheden Pak EKHVWQ ud efter instruktionsarket for udpakning. Anbring varmepumpemodulet på det korrekte installationssted så tæt som muligt på installationsstedet. Stil varmepumpemodulet i vater i en stabil position med nivelleringsfødderne (B). Sørg for, at: Den maksimalt tilladte afvigelse fra vandret position er ved alle siderne. Enheden sænkes, så bundrammen (A) er cirka 5 mm over gulvet ved alle siderne. Pak EKHHS ud efter udpakningsinstruktionerne, der blev leveret med enheden. Foretag ledningsføring som beskrevet i kapitlet "Elektrisk ledningsføring" på side 0. Slut systemet til vandkredsen som beskrevet i kapitlet "Arbejde med rørforbindelser" på side 8. Fyld systemet med vand som beskrevet i kapitlet "Påfyldning af vand" på side 9. Foretag kontrol før drift som beskrevet i kapitlet "Opstart og konfiguration" på side 4. Luk enheden Luk pyntepanelerne. Se figur A B B A B Få varmepumpemodulets sidepaneler til at flugte med sidepanelerne på boligens varmtvandstankmodul. Se figur 4 Fastgør frontpanelet til varmtvandstankmodulet i boligen. Se figur 6 4 Fastgør varmepumpemodulets frontpanel. Se figur 5 ±5 mm 7. ARBEJDE MED RØRFORBINDELSER 7.. Vandrør Vandkvalitet Kontrollér følgende punkter, før installationen fortsættes Kvaliteten af varmt vand til boligen skal overholde kravene i EU-direktiv 98/8 EC. Sørg konkret for følgende: - Kloridindhold maksimalt 50 mg/l - Sulfatindhold maksimalt 50 mg/l - Kombination af begge maksimalt 00 mg/l Enheden må ikke bruges med vand fra en privat vandforsyning. I områder med hårdt vand bør der træffes forholdsregler for at undgå kalkdannelse i det varme vand. Af sikkerhedsgrunde er det ikke tilladt at tilføje glykol til vandkredsen. For at undgå stillestående vand er det er vigtigt, at lagerkapaciteten i varmtvandstanken i boligen svarer til det daglige varmtvandsforbrug. Hvis der ikke forbruges varmt vand i længere tid, skal udstyret skylles med frisk vand før brug. Desinfektionsfunktionen på udstyret er specificeret i enhedens betjeningsvejledning. Kontrol af vandkredsen Enhederne er forsynet med et vandindtag og et vandudtag, der kan tilsluttes en vandskreds. Denne kreds skal leveres og monteres af en godkendt montør og skal overholde de relevante europæiske og nationale bestemmelser. Kontrollér følgende punkter, før installationen fortsættes: Det maksimale vandtryk for enheden er 0 bar. Den maksimale vandtemperatur ved enhedens vandudtag er 75 C. Kontrollér, at de komponenter, som er installeret i rørene på opstillingsstedet, kan modstå denne vandtemperatur. FARE Den maksimale vandtemperatur til enheden skal begrænses til 55 C. Der skal være aftapningshaner på alle systemets lave punkter, så kredsen kan tømmes helt i forbindelse med vedligeholdelse. Der findes en drænventil i indendørsenheden til aftapning af vandet fra indendørsenhedens vandsystem. Foretag kun denne aftapning, når alt vandet i varmtvandstanken i boligen allerede er aftappet. Kontrollér, at de komponenter, som er installeret i rørene på opstillingsstedet, kan modstå vandtrykket og temperaturen. Brug altid materialer, der er beregnet til brug sammen med det vand, der anvendes i boligens vandkreds. Der benyttes kobber, rustfrit stål og messing i enhedens vandkreds. ADVARSEL Brug aldrig zinkbelagte dele i vandkredsen. Sådanne dele kan korrodere kraftigt, da der anvendes kobberdele i enhedens interne vandkreds. EKHVWQ00AAV + EKHHS00+60AAV 4PW

12 Tilslut varmtvandstankmodulet i boligen til varmepumpemodulet Se arket med udpakningsinstruktion. Hvis varmtvandstankmodulet i boligen anbringes ved siden af enheden, er det nødvendigt at installere EKFMHHSAA-sættet. Se vejledningen for dette sæt. Tilslutning af vandkredsen Der skal udføres vandtilslutning. Placeringen af tilslutning til vandindtag og tilslutning til vandudtag på enheden kan ses i kapitlet 5.. "Oversigt over varmtvandstankmodulet til bolig" on page 4. ADVARSEL Man kan deformere enhedens rør, hvis man bruger magt ved tilslutning af rørene. Hvis rørene deformeres, kan det medføre funktionssvigt på enheden. Brug to skruenøgler som vist i figuren. Hvis luft, fugt eller støv trænger ind i vandkredsen, kan der opstå problemer. Følg derfor altid nedenstående retningslinjer, når vandkredsen tilsluttes: Brug kun rene rør. Hold rørenderne nedad, når der afgrates. Dæk rørenderne, når de føres gennem en væg, så der ikke trænger støv eller snavs ind. Brug en god gevindpakning til tætning af forbindelserne. Når du bruger metalrør, som ikke skal loddes, skal du installere materialerne adskilt fra hverandre for at hindre galvanisk korrosion. Da messing er et blødt materiale, skal man anvende korrekt værktøj ved tilslutning af vandkredsen. Forkert værktøj kan ødelægge rørene. Tilslut overtryksventilen (medfølger ikke) og dræn En overtryksventil (medfølger ikke) med et åbningstryk på maksimalt 0 bar skal være forbundet med overtryksventiltilslutningen i overensstemmelse med relevante lokale og nationale regler. Sørg for at etablere et korrekt dræn fra overtryksventilen (medfølger ikke) for at undgå, at vand kommer i kontakt med elektriske dele. PAS PÅ: Krav til afstrømning Afstrømningsrør, drænventiler m.m. skal placeres væk fra alle elektriske komponenter. Alle afstrømningsrør skal installeres i en konstant nedadgående retning og i frostfri omgivelser. Det skal placeret frit til atmosfæren. Tilslut afløbsbakken Under drift og afhængigt af driftsbetingelserne opsamler varmepumpemodulet kondensvand i afløbsbakken i enhedens bund. Sørg for en god afløbsforbindelse til denne afløbsbakke. PAS PÅ: Krav til drænrør Drænrør skal placeres væk fra alle elektriske komponenter. Drænrøret skal slutte på et sikkert, synligt sted uden at udgøre fare for personer i nærheden. Alle drænrør skal installeres i en konstant nedadgående retning og i frostfri omgivelser. Det skal placeret frit til atmosfæren. 7.. Forholdsregler ved tilslutning af eksisterende rør og vedrørende isolering Hele vandkredsen, inklusive alle rør, skal være isoleret for at reducere varmetab. Hvis den indendørs temperatur er højere end 0 C, og luftfugtigheden er mere end RH 80%, skal tykkelsen på isoleringsmaterialet være mindst 0 mm for at undgå kondensdannelse på isoleringsmaterialets overflade. 8. PÅFYLDNING AF VAND 8.. Metode til påfyldning af vand Tilslut vandforsyningen til enheden Åbn de enkelte varmtvandshaner én ad gangen for at fjerne luften i rørene i systemet Åbn den lokalt installerede spærreventil for varmt vand 4 Åbn den lokalt installerede ventil til koldtvandsforsyning 5 Luk alle varmtvandshaner, når al luft er lukket ud 6 Kontrollér for lækager 7 Betjen overtryksventilen (medfølger ikke) manuelt for at sikre fri vandgennemstrømning PAS PÅ Umiddelbart efter installationen skal varmtvandstanken i boligen gennemskylles med frisk vand. Denne procedure skal gentages mindst én gang om dagen de første 5 dage i træk efter installationen. FARE for forbrænding og skoldning Afstrømningsrøret skal slutte på et sikkert, synligt sted uden at udgøre fare for personer i nærheden. 9 EKHVWQ00AAV + EKHHS00+60AAV 4PW

13 9. ELEKTRISK LEDNINGSFØRING 9.. Forholdsregler ved elektrisk ledningsføring (a) (b) ADVARSEL Der skal monteres en hovedafbryder eller anden form for afbryder med adskillelse af alle ledere i ledningsføringen i henhold til relevante lokale og nationale bestemmelser. Afbryd strømforsyningen, før du etablerer forbindelser. Brug kun kobberledning. Al ledningsføring på stedet og alle komponenter skal installeres af en autoriseret el-installatør og skal overholde relevant europæisk og national lovgivning. Sørg for at installere de påkrævede sikringer, som anført på det elektriske ledningsdiagram. Ledningsføringen på stedet skal udføres i overensstemmelse med ledningsdiagrammet, som fulgte med enheden, samt vejledningen nedenfor. Klem aldrig på bundtede kabler og sørg for, at de ikke kommer i kontakt med rørene og med skarpe kanter. Man skal sikre sig, at terminal-forbindelserne er aflastede. Husk at bruge en særskilt strømkreds. Brug aldrig en strømforsyning, som deles med andet udstyr. Der skal etableres en jordforbindelse. Enheden må ikke jordforbindes til et vandrør, en afleder eller en telefon-jordforbindelse. Ufuldstændig jordforbindelse kan medføre elektrisk stød. Man skal installere en fejlstrømsafbryder i henhold til relevante lokale og nationale bestemmelser. Hvis dette undlades, kan det medføre elektrisk stød. Ved montage af jordlækagedetektoren, skal man sikre sig, at den er kompatibel med inverteren (modstand mod højfrekvent elektrisk støj) for at undgå, at jordlækagedetektoren aktiveres unødigt. Eftersom denne enhed er udstyret med inverter, vil det, hvis man installerer faseførende kondensator, ikke alene give mindre strømeffekt men også resultere i, at kondensatoren giver forkert varmeeffekt pga. højfrekvente bølger. Derfor skal man aldrig installere faseførende kondensatorer. Husk at montere alle gummibøsninger igen efter endt installationsarbejde, så ledningerne beskyttes mod skarpe kanter. PAS PÅ: Kun til V modeller Udstyrets overensstemmelse med EN/IEC (a) Dette udstyr er i overensstemmelse med EN/ IEC (b) forudsat, at system-impedansen Z sys er mindre end eller lig med Z max på grænsefladepunktet mellem brugerens og den offentlige strømforsyning. Det er installatørens eller brugerens ansvar at sikre sig, om nødvendigt ved at spørge elforsyningsselskabet, at udstyret kun tilsluttes en strømforsyning med en system-impedans Z sys, der er mindre end eller lig med Z max. Z max =0,4 Ω. Europæisk/international teknisk standard, der definerer grænser for harmoniske strømkilder frembragt af udstyr, som er tilsluttet offentlige lavspændingssystemer med en indgangsstrøm på >6 A og 75 A pr. fase. Europæisk/international teknisk standard, der definerer grænser for spændingsændringer, spændingsudsving og flimren i offentlige lavspændingssystemer til udstyr med mærkestrøm på 75 A. 9.. Intern kabelføring Oversigt over dele Se diagrammet over enhedens interne ledningsføring, som fulgte med enheden. De anvendte forkortelser fremgår af det følgende: Liste over komponenter i el-boksen AP...Hovedprintkort AP...Brugergrænseflade printkort AP...Filterprintkort A4P...Inverter-printkort C6~C9...Kondensator (A4P) DS,DS...DIP-omskifter (AP) EH...Elektrisk varmelegeme FB...Sikring FT...Termosikring FU,FU...Sikring (T,,5 A, 50 V) (A*P) FU...Sikring (0 A, 50 V) (AP) HAP...Printkort lysdiode (AP) K...Skiftekontakt (AP) KE...Elektronisk ekspansionsventil KM...Kontaktor ekstra-varmer K*R...Printkort relæ (AP) MC...Kompressor MF...Ventilatormotor MP...Pumpe QDI...Fejlstrømsafbryder (medfølger ikke) QL...Kompressor overophedningsbeskyttelse QL...Varmebeskyttelse RL...Reaktor RT...Føler til måling af den omgivende temperatur RT...Temperaturføler til fordamper RT...Temperaturføler til afstrømning R4T...Temperaturføler til kondensering R5T...Temperaturføler til afgangsvand R6T...Temperaturføler til tilgangsvand R7T...Temperaturføler til varmtvandstank til boligtekniske installationer SL...Flowføler SS...Signal for strømforsyning til reduceret pris (medfølger ikke) TR...Diodebro (A4P) TR,TR...Effektmodul (A4P) VC~V7C...Ferritkerne XM~XM...Klemrække XY~X7Y...Stik ZF...Støjfilter EKHVWQ00AAV + EKHHS00+60AAV 4PW

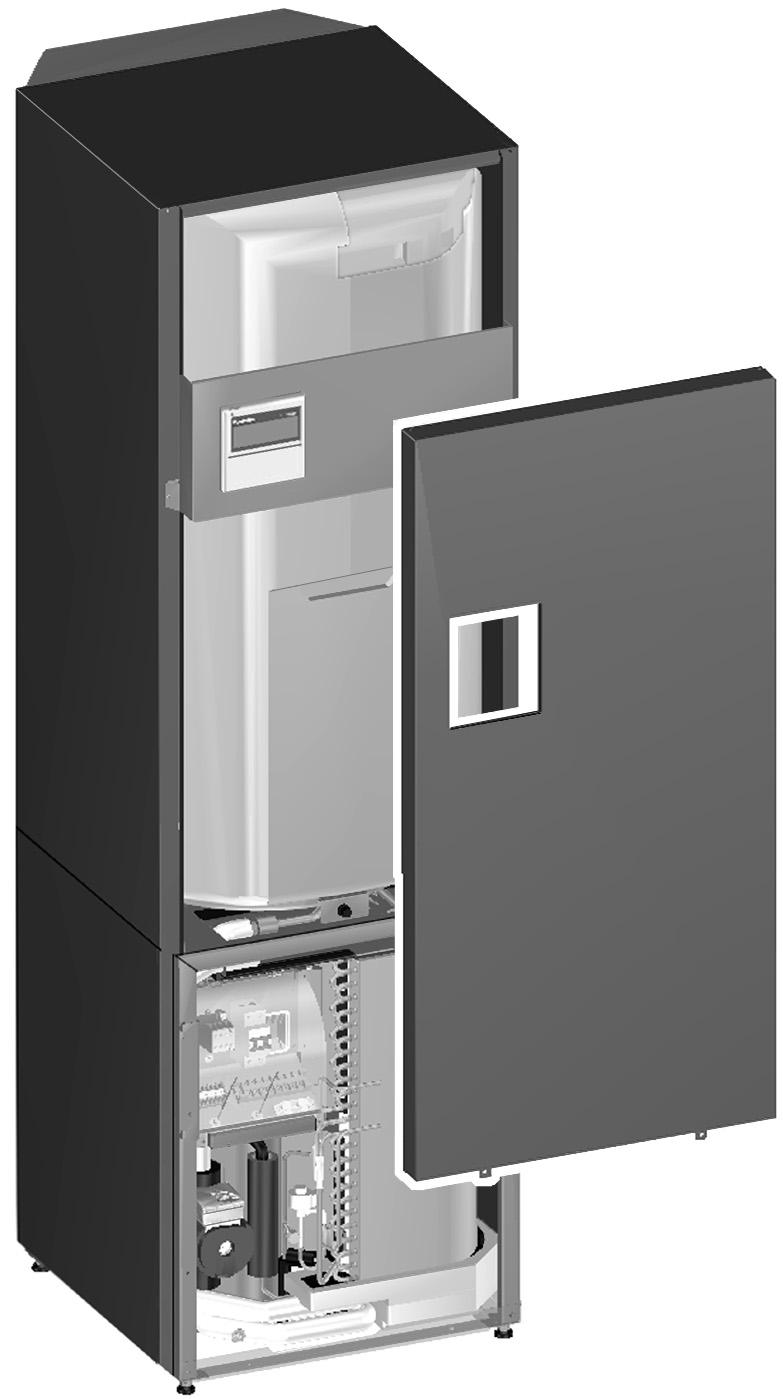

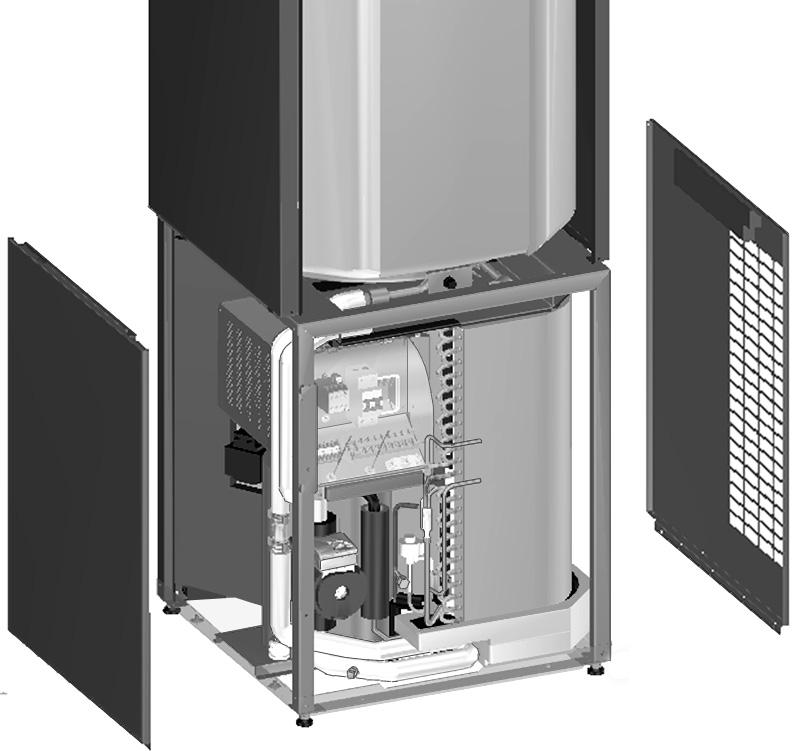

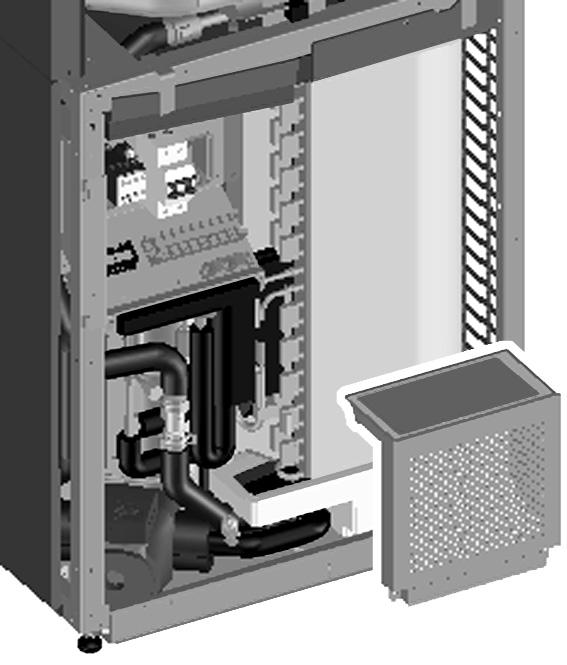

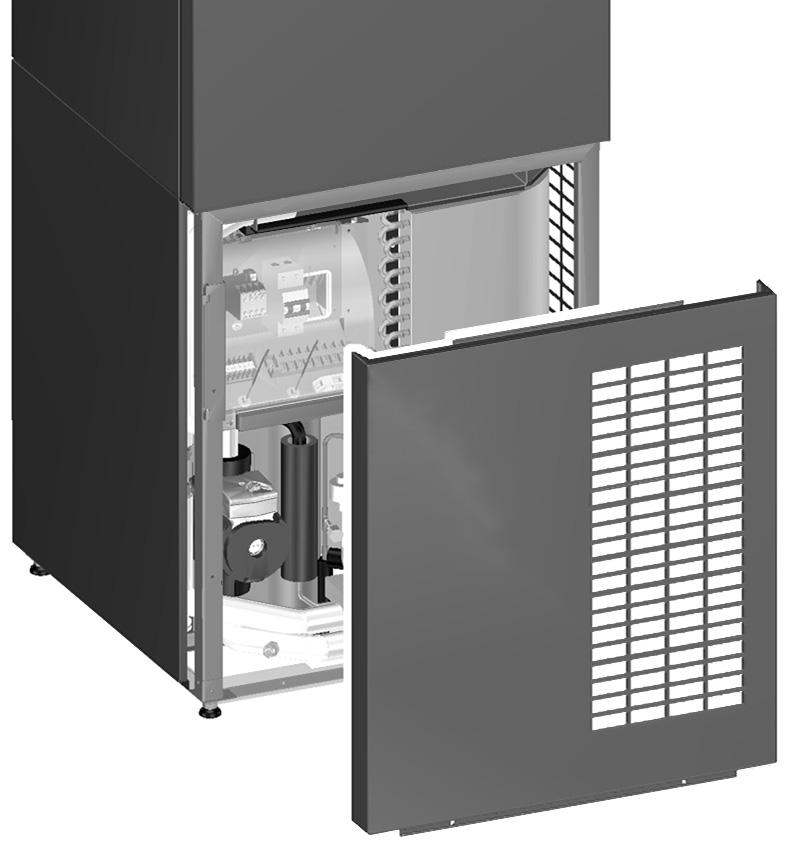

14 9.. Systemoverblik, ledningsføring på opstillingsstedet Den lokale elinstallation på enhedssiden skal tilsluttes klemrækken inde i el-skabet. Udfør trinene som beskrevet i "Fremgangsmåde" på side for at få adgang til klemrækken. INFORMATION Det elektriske forbindelsesdiagram findes inde i varmepumpeenhedens forreste pyntepanel. Installer strømforsyningskablet og kommunikationskablet mindst meter fra tv- eller radioapparater for at undgå billedforstyrrelser eller støj. Afhængigt af radiobølgerne kan en afstand på meter være utilstrækkelig til at eliminere støjen. Fremgangsmåde For at åbne enheden skal trinene vist i figur 5 og figur 6 følges, men de skal udføres i omvendt rækkefølge. Åbn el-boksens dæksel som vist i figur 7a (metaldæksel) eller i figur 7b (plastdæksel). Tilslut strømforsyningen med et korrekt kabel og tilslut kommunikationskablerne til de rigtige terminaler, som vist på ledningsdiagrammet som vist i figuren nedenfor. Tilslutning af indendørsenhedens strømforsyningsog kommunikationskabel (-kabler) XM XM Kabelkrav L N Emne Beskrivelse Påkrævet antal ledere Maksimal driftsstrøm A HV Strømforsyning +GND Se typeskiltet B LV Fjernbetjening (P/P) Mindste kabeltværsnit 0,75 mm C LV Termistor til varmtvandstank til boligtekniske installationer D LV Signal for strømforsyning med reduceret pris pr. kwh Denne komponent og et tilslutningskabel leveres sammen med varmtvandstanken til boligtekniske installationer Mindste kabeltværsnit 0,75 mm E HV Hjælpevarmer +GND Maksimal strøm 7,5 A HV Sikkerhed for hjælpevarmer Mindste kabeltværsnit 0,75 mm HV = Høj spænding LV = Lav spænding PAS PÅ Vælg størrelse på alle kabler og ledninger i henhold til relevante lokale og nationale bestemmelser. FARE Efter afslutning af el-arbejdet skal man kontrollere, at alle elektriske dele og terminaler er tilsluttet korrekt inde i elboksen. XM t R7T *KHHS(00/60)AAV C B D E A AP PP User Interface SS XM 4 FT QL BEMÆRK Når du fører ledningerne, skal du sørge for, at kabelbundterne uden for enheden er mindst 5 mm fra hverandre for at undgå elektrisk støj (ekstern støj). EH *KHHS(00/60)AAV 4 PE QDI L N L N ~50 Hz 0-40 VAC power supply C B D E A LV HV EKHVWQ00AAV + EKHHS00+60AAV 4PW

15 4 Fastgør kablerne med kabelklemmer til kabelbeslagene for at sikre aflastning og for at sikre, at kablerne ikke kommer i kontakt med rør og skarpe kanter. Undlad at klemme på kabelbundter. Bemærk: Der vises kun relevante ledninger på opstillingsstedet i figuren. x Træk ledninger til fjernbetjeningen. XM P P Enhed Bagerste del af den digitale styreenhed Forreste del af den digitale styreenhed (D) LV (A) HV 5 Luk el-boksens dæksel som vist i figur 7a eller i figur 7b, men udfør det i omvendt rækkefølge. 6 Luk varmtvandstanken til boligtekniske installationer som vist i figur 6, og luk derefter varmepumpeenheden som vist i figur 5. Installation af fjernbetjeningen Der er ingen polaritet, så de ledninger kan ombyttes. PAS PÅ Træk ledningerne, så der er afstand til strømforsyningens ledninger, for at undgå elektrisk støj (ekstern støj). Fjern afskærmningen på den del, der skal passere inde i styreenhedens kabinet ( l ). 4 Sæt fjernbetjeningens overdel på igen FARE Pas på ikke at klemme ledningerne under monteringen. Montér først klemmerne i bunden. Enheden er forsynet med en fjernbetjening, der gør det nemt at indstille, anvende og vedligeholde enheden. Før du bruger fjernbetjeningen, skal du følge denne fremgangsmåde for installation. INFORMATION Ledning til tilslutning medfølger ikke. BEMÆRK Fjernbetjeningen, der leveres som et sæt, skal monteres indendørs på varmtvandstankmodulet i boligen. Fjern fjernbetjeningens frontdel. Sæt en kærvskruetrækker ind i kærven () på den bagerste del af fjernbetjeningen, og fjern frontdelen på fjernbetjeningen. Fastgør fjernbetjeningen som vist i figuren. x BEMÆRK Pas på ikke at vride fjernbetjeningens nederste del ud af facon ved at overspænde monteringsskruerne. EKHVWQ00AAV + EKHHS00+60AAV 4PW

16 Tilslutning af varmtvandstankmodulet i boligen til varmepumpemodulet Se tabel "Kabelkrav" på side. Hjælpevarmer og sikkerhed (E) Tank termomodstand (C) Fjernbetjening (B) Tilslutning til en strømforsyning med reduceret pris pr. kwh El-selskaber verden over arbejder hårdt på at kunne tilbyde pålidelig el-service til konkurrencedygtige priser, og de er ofte bemyndiget til at give kunderne særligt gunstige priser. Eksempelvis priser afhængigt af forbrugstid, sæsonbetingede priser, eller den såkaldte 'Wärmepumpentarif' i Tyskland og Østrig,... Dette udstyr kan tilsluttes systemer med strømforsyning til særlig gunstige priser som nævnt ovenfor. Spørg det el-selskab, der leverer strøm på det sted, hvor udstyret skal installeres, for at finde ud af, om det er relevant at tilslutte udstyret til et system med strømforsyning med reduceret pris pr. kwh, forudsat at sådan et system overhovedet er tilgængeligt. Når udstyret er tilsluttet et sådant system med reduceret pris pr. kwh, kan el-selskabet: afbryde strømforsyningen til udstyret i visse tidsrum, forlange, at udstyret kun forbruger en begrænset mængde elektricitet over en vis periode. Indendørsenheden er udviklet til at modtage et indgangssignal, som skifter enheden til tvungen afbrydelse. Når dette sker, kører enhedens kompressor og varmeren ikke. ADVARSEL Vedr. en strømforsyning med reduceret pris pr. kwh, vist nedenfor som type I det tidsrum, hvor reduceret pris pr. kwh er aktiv, og hvor strømforsyningen fortsættes, er stand-by strømforbrug muligt på inverter-printkortet. (B) LV (C) LV x (E) HV PAS PÅ Vedr. en strømforsyning med reduceret pris pr. kwh, vist nedenfor som type eller Hvis strømforsyningen afbrydes ved strømforsyning med reduceret pris pr. kwh. Afbrydelsen af strømforsyningen bør ikke være længere end timer, ellers nulstilles styreenhedens realtids-ur. Styreenhedens display er tomt, når strømforsyningen er afbrudt. EKHVWQ00AAV + EKHHS00+60AAV 4PW
