Celková situace stavby

Transkript

1

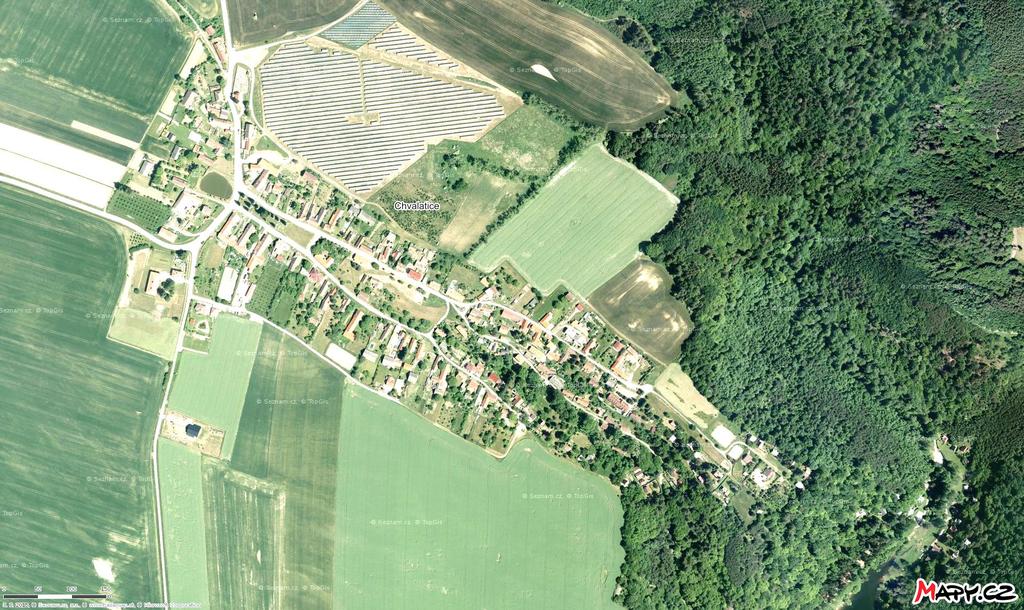

2 Celková situace stavby Směr Zálesí Kostel Obecní úřad Směr Bítov Stoky Čerpací stanice Výtlak z ČS do ČOV Čistírna odpadních vod

3 Souhrnný přehled o stavbě Stavba zahrnuje celkem: Čistírnu odpadních vod s kapacitou 200 EO (průměrný denní přítok odpadních vod na ČOV mimo sezonu 13 m 3, v sezoně 20,7 m 3 ) 1 čerpací stanici Stokovou síť splaškové kanalizace v délce m Výtlak v délce 40 m Domovní přípojky v počtu 104 kusů, délky 288 m

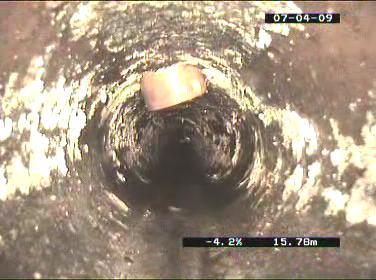

4 Domovní přípojky splaškové kanalizace Vybraná ustanovení zákona č. 274/2001 O vodovodech a kanalizacích pro veřejnou potřebu (zákon o vodovodech a kanalizacích) v platném znění: 3, odst. 2) Kanalizační přípojka je samostatnou stavbou tvořenou úsekem potrubí od vyústění vnitřní kanalizace stavby k zaústění do stokové sítě. Kanalizační přípojka není vodním dílem 3, odst. 6) Kanalizační přípojku pořizuje na své náklady odběratel vlastníkem přípojky je osoba, která na své náklady přípojku pořídila. Chybně provedená přípojka průtočný profil je zmenšen Správně provedená přípojka průtočný profil není zmenšen 3, odst. 5) Vlastník kanalizační přípojky je povinen zajistit, aby kanalizační přípojka byla provedena jako vodotěsná a tak, aby nedošlo ke zmenšení průtočného profilu stoky, do které je zaústěna. 3, odst. 8) Obec může v přenesené působnosti rozhodnutím uložit vlastníkům stavebního pozemku nebo staveb, na kterých vznikají nebo mohou vznikat odpadní vody, povinnost připojit se na kanalizaci v případech, kdy je to technicky možné.

5 Jak postupovat při stavbě domovní přípojky splaškové kanalizace Napojení objektů na kanalizaci se provádí kanalizační přípojkou a to zvlášť pro splašky (z kuchyně, koupelny, WC apod.) do splaškové kanalizace a zvlášť pro dešťovou vodu (rýny ze střechy, záchytné žlaby před vjezdem do garáže apod.) do dešťové kanalizace. Je zakázáno do splaškové kanalizace vypouštět dešťovou vodu. 1. Součástí stavby splaškové kanalizace v obci jsou i odbočení pro napojení jednotlivých objektů. To znamená, že každý objekt bude mít své místo pro napojení a potrubí domovní přípojky bude vyvedeno stavební firmou mimo vozovku a tam ukončeno zátkou. Prodloužení přípojky od okraje vozovky do objektu a propojení na stávající odpady v domě je záležitostí vlastníka objektu. Stoka splaškové kanalizace Část přípojky vybudovaná vlastníkem připojovaného objektu Rodinný dům Část přípojky vybudovaná v rámci stavby

6 2. Při stavbě kanalizační přípojky je nutno respektovat Stavební zákon zákon č. 183/2006 Sb., který v 96, odst. 2 a v 103, odst. 1., bod e) 10. stanoví, že kanalizační přípojka musí být povolena územním souhlasem stavebního úřadu, v tomto případě stavebního úřadu v Šumné. Aby byl tento územní souhlas vydán, je třeba stavebnímu úřadu předložit projekt a předepsané doklady. Projekt může vypracovat jakýkoliv oprávněný projektant, popř. projektant VODÁRENSKÉ AKCIOVÉ SPOLEČNOSTI, a.s., divize Znojmo (cena za projekt 2.800,- Kč bez DPH Kč správní poplatek stavebního úřadu). Je vhodné pověřit projektanta kromě vypracování projektu přípojky i vyřízením všech ostatních náležitostí: - vyjádření Vodárenské akciové společnosti, a.s. k napojení - vyjádření správců inženýrských sítí (vodovod, plyn, elektřina, telefon apod.) - smlouvy s vlastníky dotčených pozemků (obec, SÚS, Lesy ČR, soukromé osoby apod.) - přihláška k odvádění odpadních vod kanalizací k veřejné potřebě Tyto náležitosti vyřídí projektant na základě plné moci od vlastníka napojované nemovitosti. Projektant vás po domluvě osobně navštíví, probere s vámi umístění přípojky a zodpoví vaše dotazy. 3. Vlastník objektu obdrží po uplynutí stanovené správní lhůty poštou územní souhlas a projekt potvrzený Stavebním úřadem. Teprve pak je možno zahájit stavbu přípojky. Územní souhlas platí 2 roky ode dne vydání a nelze jej prodloužit. Tzn. že do dvou let od vydání územního souhlasu je nutno zahájit stavbu přípojky. 4. Stavbu přípojky je možné zadat odborné stavební firmě nebo si ji můžete vybudovat vlastními silami. 5. Po položení celého potrubí kanalizační přípojky a před jeho zasypáním, je vždy nutno pozvat ke kontrole pracovníka Vodárenské akciové společnosti, a.s., divize Znojmo provoz kanalizací, který zkontroluje správnost a kvalitu položení potrubí a povolí zasypání. Jméno a telefon určeného pracovníka bude včas zveřejněno. Bez této kontroly nebude povoleno vypouštění.

7 6. Přípojka bude schválena k provozu za předpokladu splnění podmínek: a) technických - budou upřesněny dále b) dokladových - kladné vyjádření Vodárenské akciové společnosti, a.s. k napojení (vyřídí projektant) - územní souhlas (vyřídí projektant) - projekt - přihláška k odvádění odpadních vod kanalizací k veřejné potřebě (vyplněný formulář VAS) - informativní výpis z LV (není potřeba výpis z LV potvrzený Katastrálním úřadem) (k prokázání vlastnictví napojovaného objektu) Pracovník provozu kanalizace vyplní protokol, který Vám na místě předá nebo zašle poštou. Na základě tohoto protokolu vám bude poštou zaslána Smlouva o odvádění odpadních vod. Zároveň bude odečten stav vodoměru. Za napojení objektu na kanalizaci se platí jednorázový připojovací poplatek 600,- Kč. Bližší informace a formuláře lze vyhledat na Stočné bude účtováno dnem schválení přípojky: - podle stavu vodoměru (je-li objekt napojen na veřejnou vodovodní síť), při kontrole přípojky bude zaznamenán stav vodoměru - paušální platbou (má-li objekt vlastní zásobování vodou, např. vlastní studna). Spotřebu vody pro paušální platbu stanoví příloha č.12 k vyhlášce Ministerstva zemědělství č. 120/2011 Sb. Bytový fond - 15 m 3 na jednoho obyvatele bytu s tekoucí studenou vodou mimo byt za rok - 25 m 3 na jednoho obyvatele bytu bez tekoucí teplé vody za rok - 35 m 3 na jednoho obyvatele bytu s tekoucí teplou vodou za rok Rodinné domy - na jednoho obyvatele rodinného domu se připočítává 1 m 3 za rok na spotřebu spojenou s očistou okolí rodinného domu a s očistou osob při aktivitách na zahradě apod. Rekreační chaty (chalupy) - spotřeba na jednoho obyvatele se vypočte jako u bytového fondu s přihlédnutím k době, po kterou je chata během roku využívána

8 Současná legislativa připouští likvidaci odpadních vod pouze vyčištěním na čistírně odpadních vod. Problém spočívá v tom, jak odpadní vody na čistírnu dopravit. 1. Je-li nemovitost vybavena jímkou (jímkou nepropustnou, která má stavební povolení a kolaudační rozhodnutí), vyváží se odpadní vody cisternou. Poznámka: V tomto případě dokládá vlastník nemovitosti kontrolním orgánům fakturu za vývoz odpadních vod. Pokud v domě trvale bydlí 3 osoby, je třeba mít faktury na vývoz 110 m 3 odpadních vod. 2. Je-li nemovitost napojena na veřejnou kanalizaci, odtékají odpadní vody potrubím. Poznámka: V tomto případě dokládá vlastník nemovitosti kontrolním orgánům smlouvu o odvádění odpadních vod. Cenové porovnání: Vyvezení jímky cisternou CASK objemu 10 m 3 na ČOV Znojmo - cesta (ČOV Znojmo Chvalatice a zpět) 66 km x 38,- Kč/km = 2.508,- Kč - montáž a demontáž sacích hadic, čerpání v trvání 1 hod. x 260,- Kč za ¼ hodiny = 1.040,- Kč - vyčištění odpadní vody 10 x 50,- Kč/m 3 = 500,- Kč Cena za vyvezení 10 m 3 = 4.048,- Kč bez DPH, 4.655,- Kč včetně 15% DPH, tzn. 465,- Kč/m 3 včetně DPH. Náklady na vyvezení 110 m 3 odpadních vod tříčlenné rodiny za rok ,- Kč včetně DPH. Stočné při napojení nemovitosti na veřejnou kanalizaci - 35,- Kč/m 3 bez DPH, 40,25 Kč/m 3 včetně 15% DPH Náklady na vypuštění 110 m 3 odpadních vod tříčlenné rodiny do veřejné kanalizace za rok ,- Kč včetně DPH. Stočné je více než 11x levnější než vyvážení jímky.

9 Technické zásady pro budování domovních přípojek splaškové kanalizace: 1. Do domovní přípojky splaškové kanalizace smí být odváděny pouze splaškové vody z domácností (z kuchyně, koupelny, WC apod.). Nesmí se vypouštět dešťové vody ani odpadní vody z chovu hospodářských zvířat. 2. Pro každou nemovitost bude zřízena 1 domovní přípojka. 3. Trasu domovní přípojky je vhodné volit přímou, co nejkratší a v jednotném sklonu. Je-li domovní přípojka dlouhá, zalomená nebo v malém sklonu, doporučuje se zřídit čistící šachty nebo alespoň vložit čistící kus.

10 Čistící šachta Čistící kus 4. Část domovních přípojek vybudována zhotovitelem stavby je plastová o průměru DN 150 mm. Další pokračování potrubí do domů musí být stejného nebo menšího průměru (ne většího). Doporučuje se stejný profil z důvodu snadnějšího čištění. KAMENINOVÉ POTRUBÍ PLASTOVÉ POTRUBÍ

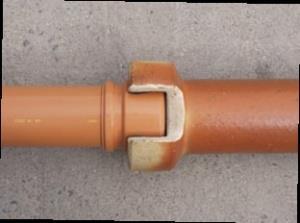

11 Sortiment plastového potrubí: Ceny výrobků jsou uvedeny včetně DPH, jsou pouze orientační a mohou se lišit v závislosti na výrobci a prodejci. Roura hrdlová přímá vyrábí se v délkách 0,5m, 1m, 2m, 3m a 5m Cena 1m PVC 160x4,0mm (SN-4) - 255,-Kč, 1m PVC 160 x 4,7 (SN-8) - 306,- Kč Cena 1m kamenina 150mm - 568,-Kč Přechod 160mm z kameniny na PVC Cena 570,- Kč Oblouk (koleno) 160mm - vyrábí se v úhlech 15, 30, 45, 67 a 87 Cena 127,- až 165,- Kč Odbočka šikmá /160mm Cena 300,- Kč Čistící kus 160mm Cena 810,- Kč Redukce 160/110mm Cena 100,- Kč 5. Sklon domovní přípojky by měl být minimálně 2%. Menší sklon může způsobit ucpání potrubí usazeninami. 6. Do přípojky se nesmí vypouštět odpadní vody ze žumpy nebo septiku.

12 Předzahrádka, trávník Silnice Chodník Předzahrádka, trávník 7. Jak bude probíhat stavba? Nejdříve bude vybudována hlavní stoka. Přitom se již instalují odbočky pro vaše domy. Pak budou vybudovány části domovních přípojek směrem k vašim domům. Mimo vozovku budou přípojky ukončeny zátkou, aby do nich nenapadala zemina a rýha bude zasypána. Nejlepším řešením pro vás by bylo před zasypáním výkopu hned pokračovat dál k vašemu domu, k místu připojení na domovní odpady. Vyhnete se tím možnému hledání konce přípojky a ušetříte si částečně práci s výkopem. Pokud nebudete chtít hned pokračovat, doporučujeme označit si konec přípojky kolíkem, aby se vám později lépe hledal. Rozvody NN Plynovod Telefon Dům Značkovací kolík Vodovod Část přípojky vybudovaná v rámci stavby Část přípojky vybudovaná na náklady vlastníka objektu Splašková kanalizace s odbočkou

13 Předzahrádka, trávník Silnice Chodník Předzahrádka, trávník Koupelna Domovní přípojka splaškové kanalizace - varianta I. Rozvody NN Telefon Přípojka je napojena na stávající odpady před žumpou, žumpa bude odstavena. V místě napojení se doporučuje zřídit čistící šachtu nebo vložit čistící kus. Plynovod Splašková kanalizace Kuchyně Žumpa Vodovod Část přípojky vybudovaná v rámci stavby WC Chodba Odbočka Obytné prostory Část přípojky vybudovaná na náklady vlastníka objektu. Bude třeba vybourat dlažbu v chodbě.

14 Předzahrádka, trávník Silnice Chodník Předzahrádka, trávník Koupelna Domovní přípojka splaškové kanalizace - varianta II. Telefon Rozvody NN Plynovod Splašková kanalizace Kuchyně Žumpa Vodovod Část přípojky vybudovaná v rámci stavby WC Chodba Odbočka Část přípojky vybudovaná na náklady vlastníka objektu. Bude třeba vybourat dlažbu v chodbě. Obytné prostory Přípojka je napojena na stávající odpady, potrubí prochází žumpou, žumpa bude odstavena. Doporučuje se v trase přípojky zřídit čistící šachtu nebo vložit čistící kus.

15 Předzahrádka, trávník Silnice Chodník Předzahrádka, trávník Koupelna Domovní přípojka splaškové kanalizace - varianta III. Telefon Část přípojky vybudovaná na náklady vlastníka objektu. Přípojka je vedena mimo objekt. Rozvody NN Plynovod Splašková kanalizace Část přípojky vybudovaná v rámci stavby Kuchyně Žumpa Vodovod WC Odbočka Chodba Přípojka je napojena na stávající odpady, žumpa bude odstavena. Doporučuje se v trase přípojky zřídit čistící šachtu nebo vložit čistící kus. Obytné prostory

16 Žádáme vás všechny o spolupráci: Upozorněte stavbyvedoucího nebo dělníky na to, kde před vaším domem vede vodovod, plyn, telefon, přípojka elektřiny apod. aby vám je zbytečně nepoškodili. Firma má tato vedení vyznačena v plánech, ale sami nejlépe víte kde přesně je co uloženo. Rovněž tak prosím upozorněte včas na výskyt sklepů nebo jiných překážek v místě stavby budeme hledat řešení, aby váš majetek nedoznal žádné újmy. ZÁVĚR: Všichni majitelé domů mají za povinnost zabezpečit nezávadnou likvidaci odpadních vod. To znamená buď vypouštět odpadní vody do obecní kanalizace nebo mít vybudovanou nepropustnou a zkolaudovanou jímku na odpadní vodu a také věrohodně prokázat vyvážení jímky (fakturou od firmy oprávněné k vyvážení a nezávadné likvidaci odpadních vod). Nebudou-li mít majitelé jímek tento doklad k dispozici nebo pokud dům jímkou nebude vybaven vůbec, hrozí vlastníkům vysoké pokuty za znečišťování životního prostředí. Doporučujeme proto všem občanům brzké připojení na splaškovou kanalizaci.
