2 Antimikrobiální pøístroje /// Charakteristika použitého materiálu Použitý materiál obsahuje ionty støíbra Ag+. Efekt zabíjení bakterií souvisí s výmìnou, která probìhne mezi ionty sodíku v bakteriích a ionty støíbra. Bakterie jsou tedy zabíjené mechanicky a nestávají se imunními (riziko pøi chemickém zpùsobu èištìní). Oblá horní hrana Viditelné oznaèení Antimicrobial Materiál obsahující Ag+, odolný vùèi èisticím prostøedkùm Hladký a lesklý povrch Speciální funkce: hygienická zásuvka 2P+T, bezdotykový spínaè, ekvipotenciální zásuvka 2

3 Modul zabraòující vytrhnutí kabelu Žlutá zásuvka 2P+T Zdravotnická izolovaná soustava (ZIS) Zelená zásuvka 2P+T Dùležité obvody (DO) /// Normy Antimikrobiální pøístroje øady Mosaic byly testované podle mezinárodnì uznávané japonské normy JIS Z Tato norma posloužila jako základ pro ISO 22196:2007. Obì dvì normy hodnotí biocidní efekty plastových materiálù s antimikrobiální úpravou, které jsou po dobu 24 hodin vystavené pùsobení kontaminujících èinitelù. TESTY V NEZÁVISLÉ LABORATOØI BIOTECH-GERMANDE VE FRANCII POTVRDILY, ŽE ANTIMIKROBIÁLNÍ PØÍSTROJE MOSAIC ZNIÈÍ 99,9 % NÁSLEDUJÍCÍCH MIKROORGANISMÙ: Pseudomonas aeruginosa CIP Staphylococcus aureus CIP 4.83 Escherichia coli CIP Candida albicans CIP 4872 Aspergillus niger CIP Mycobacterium terrae CIP Mycobacterium avium CIP Bacillus cereus CIP Bacillus subtilis CIP

4 Ohrožené prostory /// Použití pøístrojù z antimikrobiálního materiálu je vhodné pøedevším ve spoleèných prostorech, jakými jsou operaèní sály, ordinace, èekárny, nemocnièní pokoje, chodby, toalety, jídelny, supermarkety, bazény RIZIKO NÁKAZY + ZDRAVOTNICTVÍ POTRAVINÁØSTVÍ /// operaèní sály /// bezprašné prostory /// výzkumné laboratoøe /// ordinace /// nemocnièní pokoje, èekárny /// toalety /// výrobní provozy /// závodní kuchynì /// supermarkety 4

5 - PRO SPECIFICKÉ VÌKOVÉ KATEGORIE PROSTORY S RIZIKEM ŠÍØENÍ BAKTERIÍ /// školky /// jesle /// domovy pro seniory /// spoleèné toalety /// koupelny /// bazény /// místnost na odpadky 5

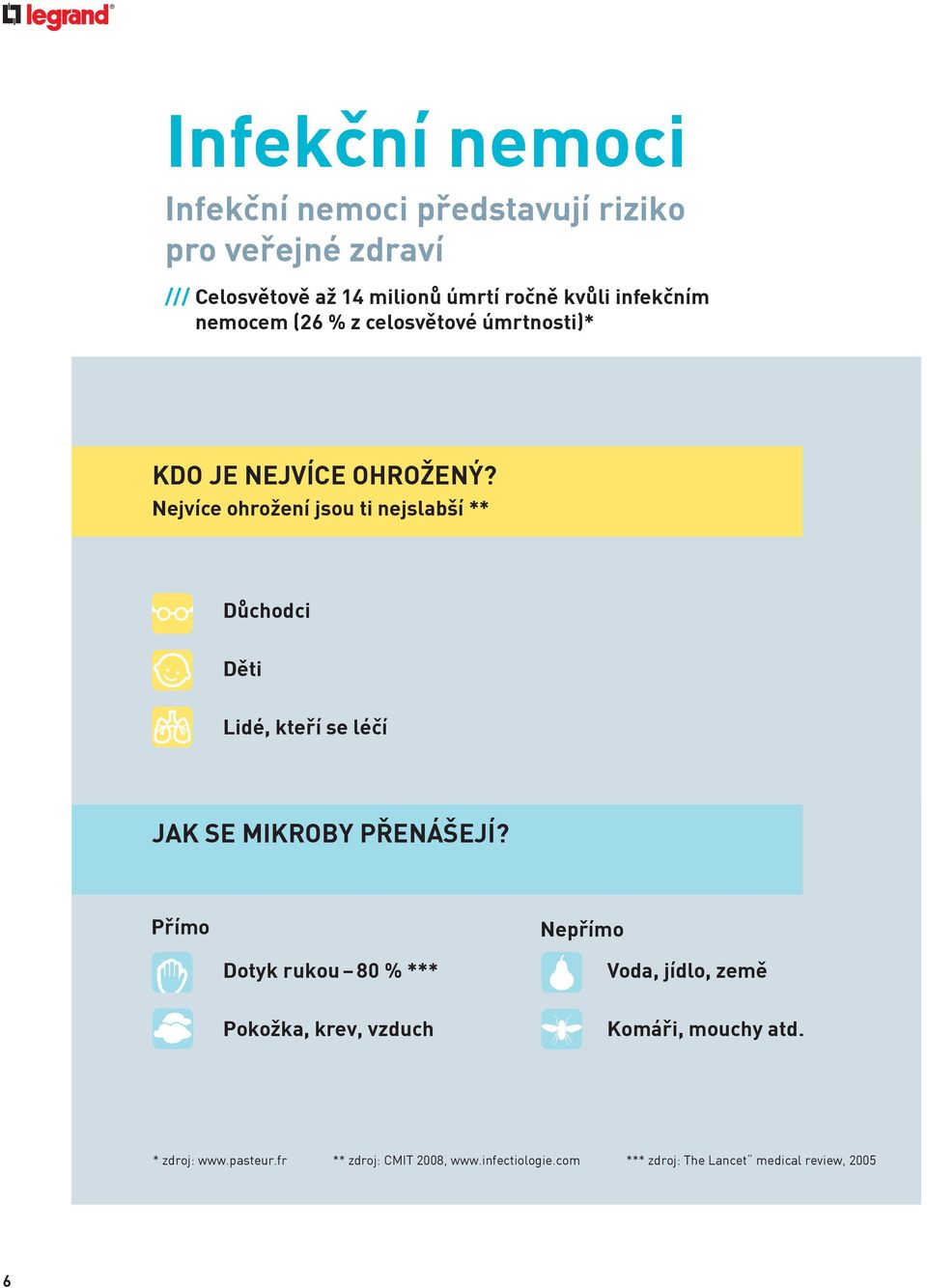

6 Infekèní nemoci Infekèní nemoci pøedstavují riziko pro veøejné zdraví /// Celosvìtovì až 14 milionù úmrtí roènì kvùli infekèním nemocem (26 % z celosvìtové úmrtnosti)* KDO JE NEJVÍCE OHROŽENÝ? Nejvíce ohrožení jsou ti nejslabší ** Dùchodci Dìti Lidé, kteøí se léèí JAK SE MIKROBY PØENÁŠEJÍ? Pøímo Nepøímo Dotyk rukou 80 % *** Voda, jídlo, zemì Pokožka, krev, vzduch Komáøi, mouchy atd. * zdroj: ** zdroj: CMIT 2008, *** zdroj: The Lancet medical review,

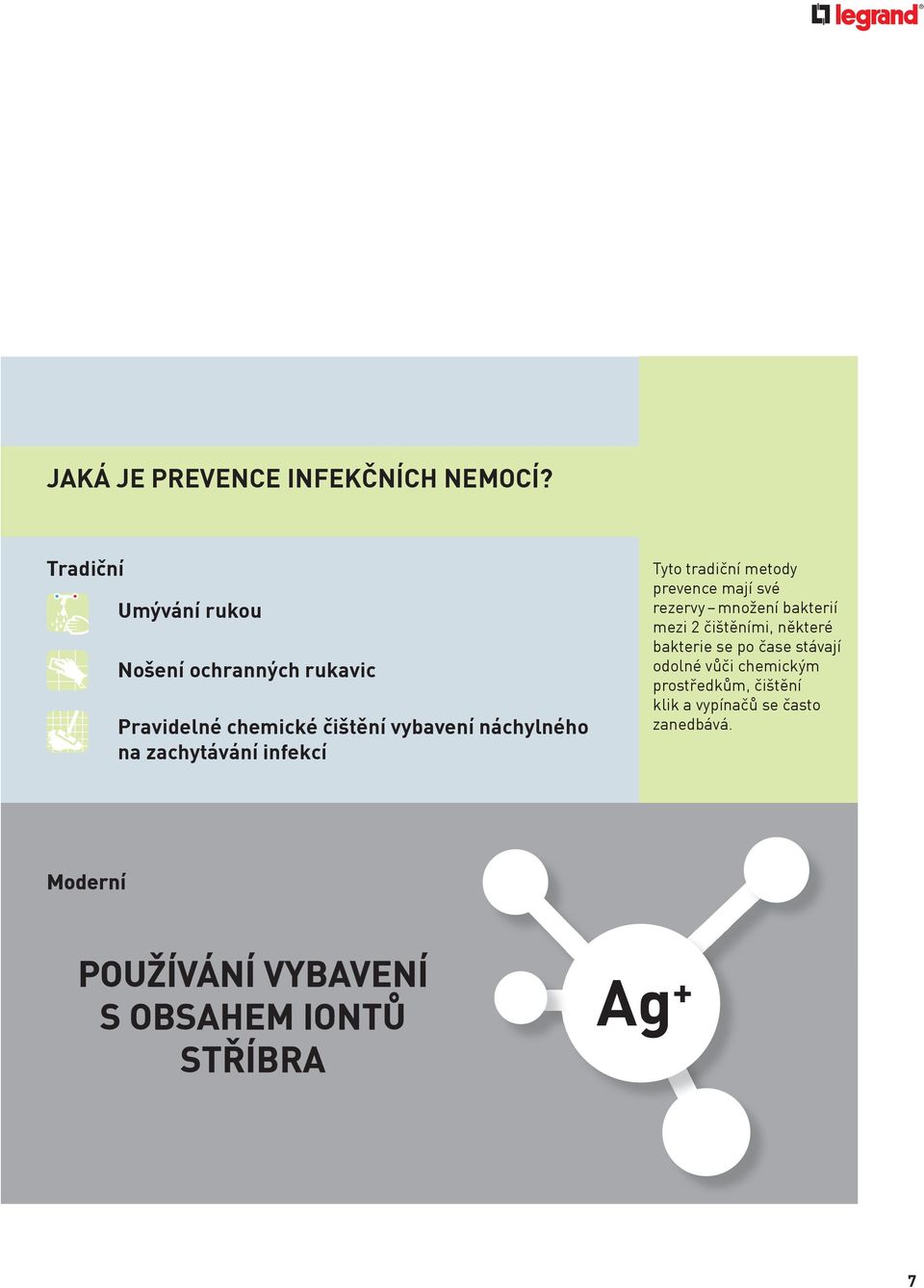

7 JAKÁ JE PREVENCE INFEKÈNÍCH NEMOCÍ? Tradièní Umývání rukou Nošení ochranných rukavic Pravidelné chemické èištìní vybavení náchylného na zachytávání infekcí Tyto tradièní metody prevence mají své rezervy množení bakterií mezi 2 èištìními, nìkteré bakterie se po èase stávají odolné vùèi chemickým prostøedkùm, èištìní klik a vypínaèù se èasto zanedbává. Moderní POUŽÍVÁNÍ VYBAVENÍ S OBSAHEM IONTÙ STØÍBRA Ag + 7

8 Program Mosaic Antimikrobiální antimikrobiální pøístroje Bal. Obj. č. Zásuvky 2P+T 16 A 250 V Bezšroubové svorky (kromě obj. č a ). Vybavení clonkami na ochranu dětí. Velikost 2 moduly Zásuvka 2P+T bílá Zásuvka 2P+T zelená Zásuvka 2P+T oranžová Zásuvka 2P+T červená 1 SP78701YE Zásuvka 2P+T žlutá 1 SP78701BR Zásuvka 2P+T hnědá 1 SP78701BL Zásuvka 2P+T modrá Zásuvka 2P+T se signalizací napětí Velikost 2 moduly. Signálka obj. č je součástí dodávky Zásuvka 2P+T bílá, se signálkou Bal. Obj. č. Speciální zásuvky Zásuvka pro malé napětí (ELV) Zásuvka pro malé napětí (ELV), 3 A rozteč 12 mm pro použití s vidlicí obj.č , šroubové svorky, 1 modul Zásuvka 2P+T pro snadné vysunutí vidlice Zásuvka 2P+T s páčkou ulehčující vytahování vidlice. Pro kabel průměru 4 8 mm. Velikost 5 modulů vertikálně Modul proti vytržení Přidružením k silové zásuvce zabrání nechtěnému odpojení citlivých el. přístrojů (kopírka, fax, server, nemocniční zařízení, ). Odolnost proti vytržení silou 350 N (35 kg). Pro kabel průměru 4 8 mm. Velikost 1 modul Ekvipotenciální zásuvka Zásuvka umožňující ochranné pospojování. Vyhovuje normě IEC Velikost 1 modul Svorka na ekvipotenciální zásuvku Svorka pro ochranné spojení, průřez kabelu max. 6 mm 2. Spínače a tlačítka Střídavý přepínač č. 6, 10 AX, 1 modull Zásuvka 2P+T červená nezáměnná, se signálkou Střídavý přepínač č. 6, 10 AX, 2 moduly Zásuvka 2P+T hygienická Po vytáhnutí vidlice se zadní část zásuvky vysune dopředu, což umožní důkladné očištění a současně zabraňuje nechtěnému usazování prachu a nečistot. Vhodné především do nemocničních prostor. Velikost 2 moduly Zásuvka 2P+T hygienická bílá Zásuvka 2P+T hygienická červená Zásuvka 2P+T hygienická zelená Střídavý přepínač č. 6, 10 AX, podsvětlený, 2 moduly Tlačítko spínací kontakt, 6 A, 1 modul Tlačítko spínací kontakt, 6 A, 2 moduly Tlačítko spínací kontakt, 6 A podsvětlený, 2 moduly Tlačítko přepínací kontakt, s držákem štítku, 2 moduly 8

9 Program Mosaic Antimikrobiální pøístroje Bal. Obj. č. Bezdotykový spínač Umožňuje ovládání světelného okruhu jen pohybem ruky v bezprostřední blízkosti spínače. Vhodný např. pro operační sály. Možnost sdružení 5 bezdotykových spínačů na ovládání stejného okruhu. S osazenou signalizační LED-diodou. Velikost 2 moduly. Ovládač ventilácie (VMC) 10 AX 250 V ± Střídavý přepínač č. 6 na přímé ovládání pohonu ventilátorů. Připojení vodičů pomocí bezšroubových svorek, 2 moduly. Zásuvky RJ 45 Bal. Obj. č. Krycí rámečky Krycí rámeček pro 2 moduly Krycí rámeček IP44 pro 2 moduly, vybavený membránou pro mechanismy Mosaic zásuvky a spínače (není možná montáž do instalační krabice na povrch) Krycí rámeček pro 4 moduly horizontálně Krycí rámeček pro 2 x 2 moduly horizontálně Zásuvka RJ 45, Cat. 6 STP, 1 modul Zásuvka RJ 45, Cat. 6 FTP, 1 modul Zásuvka RJ 45, Cat. 6 UTP, 1 modul Kontrolky Pro signalizační a orientační funkce. Dodávané se 4 barevnými etiketami (červená, oranžová, zelená a modrá). Velikost 1 modul Kontrolka, jednoduchá, 230 V (1 W) Krycí rámeček pro 2 x 2 moduly vertikálně Krycí rámeček pro 6 modulů horizontálně Záslepky Záslepka pro 1 modul Záslepka pro 2 moduly Kontrolka, dvojitá, 230 V (1 W) Kontrolka, jednoduchá, V (0,2 W) Kontrolka, dvojitá, V (0,2 W) 9

10 Signalizaèní systémy pro zdravotnictví /// Pro zabezpeèení kvalitní zdravotní péèe v moderních nemocnièních budovách je nutné vybudovat komunikaèní systém mezi sestrou a pacientem. V naší nabídce jsou 3 typy signalizaèních systémù pro zdravotnictví. Liší se pøedevším úrovní komunikace (svìtelná signalizace, hlasové spojení, atd.) mezi pacientem a sestrou a poètem volání, které dokážou tyto systémy zpracovat. SIGNALIZAÈNÍ SYSTÉM DO 24 VOLÁNÍ Signalizaèní systém Jednoduchý systém umožòující pøivolání ošetøujícího personálu. /// Signalizaèní panel opticky a akusticky signalizuje sestøe pacientovo volání. /// Sestra volání akceptuje stlaèením odpovídajícího tlaèítka na signalizaèním panelu. /// Signalizace je deaktivovaná. SYSTÉM SESTRA PACIENT OD 12 DO 72 VOLÁNÍ Systém sestra pacient Pokroèilý systém, vhodný pro oddìlení, kde se nevyžaduje hovorové spojení mezi sestrou a pacientem. Popis funkce: /// Signalizaèní panel opticky a akusticky signalizuje sestøe pacientovo volání /// Optická signalizace nad dveømi a uvnitø pacientova pokoje /// Po akceptování pacientova volání sestrou, LED diody na všech pøístrojích zmìní barvu (z èervené na bílou) /// Po vyøešení pacientova problému sestra stlaèením tlaèítka v pacientovì pokoji deaktivuje signalizaèní volání všechna svìtla se vypnou 10

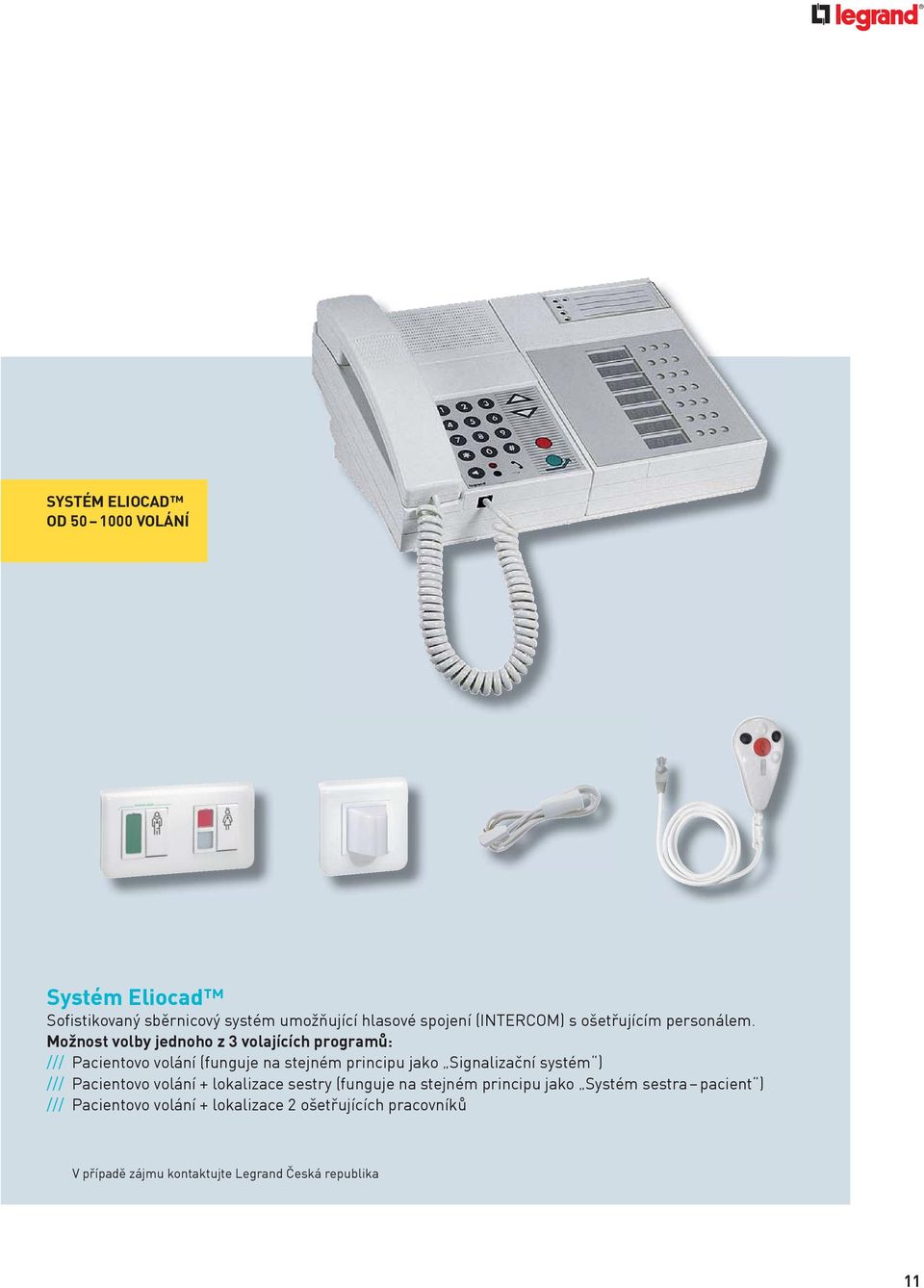

11 SYSTÉM ELIOCAD OD VOLÁNÍ Systém Eliocad Sofistikovaný sbìrnicový systém umožòující hlasové spojení (INTERCOM) s ošetøujícím personálem. Možnost volby jednoho z 3 volajících programù: /// Pacientovo volání (funguje na stejném principu jako Signalizaèní systém ) /// Pacientovo volání + lokalizace sestry (funguje na stejném principu jako Systém sestra pacient ) /// Pacientovo volání + lokalizace 2 ošetøujících pracovníkù V pøípadì zájmu kontaktujte Legrand Èeská republika 11

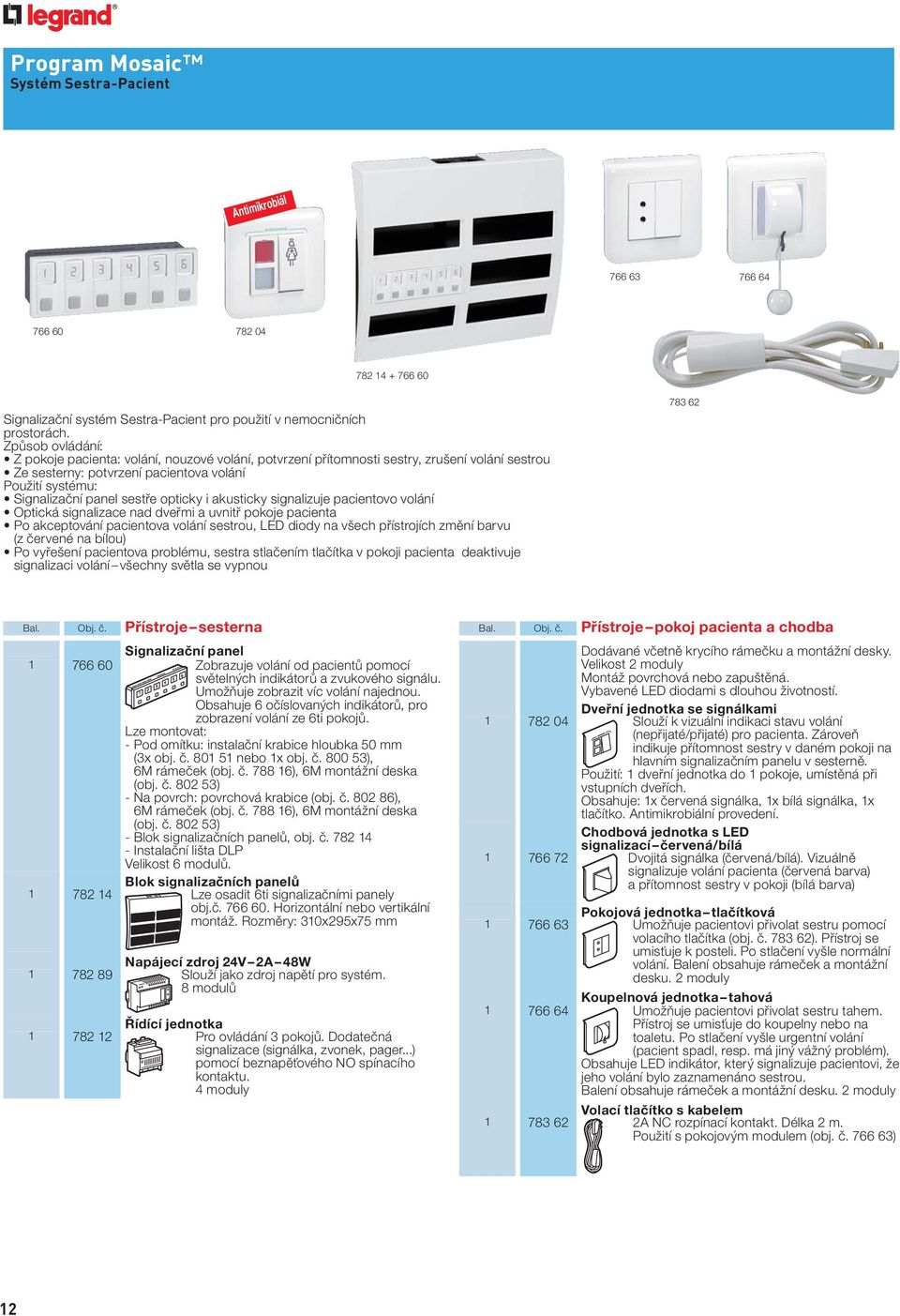

12 Program Mosaic Systém Sestra-Pacient Antimikrobiál Signalizační systém Sestra-Pacient pro použití v nemocničních prostorách. Způsob ovládání: Z pokoje pacienta: volání, nouzové volání, potvrzení přítomnosti sestry, zrušení volání sestrou Ze sesterny: potvrzení pacientova volání Použití systému: Signalizační panel sestře opticky i akusticky signalizuje pacientovo volání Optická signalizace nad dveřmi a uvnitř pokoje pacienta Po akceptování pacientova volání sestrou, LED diody na všech přístrojích změní barvu (z červené na bílou) Po vyřešení pacientova problému, sestra stlačením tlačítka v pokoji pacienta deaktivuje signalizaci volání všechny světla se vypnou Bal. Obj. č. Přístroje sesterna Signalizační panel Zobrazuje volání od pacientů pomocí světelných indikátorů a zvukového signálu. Umožňuje zobrazit víc volání najednou. Obsahuje 6 očíslovaných indikátorů, pro zobrazení volání ze 6ti pokojů. Lze montovat: - Pod omítku: instalační krabice hloubka 50 mm (3x obj. č nebo 1x obj. č ), 6M rámeček (obj. č ), 6M montážní deska (obj. č ) - Na povrch: povrchová krabice (obj. č ), 6M rámeček (obj. č ), 6M montážní deska (obj. č ) - Blok signalizačních panelů, obj. č Instalační lišta DLP Velikost 6 modulů. Blok signalizačních panelů Lze osadit 6ti signalizačními panely obj.č Horizontální nebo vertikální montáž. Rozměry: 310x295x75 mm Napájecí zdroj 24V 2A 48W Slouží jako zdroj napětí pro systém. 8 modulů Řídící jednotka Pro ovládání 3 pokojů. Dodatečná signalizace (signálka, zvonek, pager...) pomocí beznapěťového NO spínacího kontaktu. 4 moduly Bal. Obj. č. Přístroje pokoj pacienta a chodba Dodávané včetně krycího rámečku a montážní desky. Velikost 2 moduly Montáž povrchová nebo zapuštěná. Vybavené LED diodami s dlouhou životností. Dveřní jednotka se signálkami Slouží k vizuální indikaci stavu volání (nepřijaté/přijaté) pro pacienta. Zároveň indikuje přítomnost sestry v daném pokoji na hlavním signalizačním panelu v sesterně. Použití: 1 dveřní jednotka do 1 pokoje, umístěná při vstupních dveřích. Obsahuje: 1x červená signálka, 1x bílá signálka, 1x tlačítko. Antimikrobiální provedení. Chodbová jednotka s LED signalizací červená/bílá Dvojitá signálka (červená/bílá). Vizuálně signalizuje volání pacienta (červená barva) a přítomnost sestry v pokoji (bílá barva) Pokojová jednotka tlačítková Umožňuje pacientovi přivolat sestru pomocí volacího tlačítka (obj. č ). Přístroj se umisťuje k posteli. Po stlačení vyšle normální volání. Balení obsahuje rámeček a montážní desku. 2 moduly Koupelnová jednotka tahová Umožňuje pacientovi přivolat sestru tahem. Přístroj se umisťuje do koupelny nebo na toaletu. Po stlačení vyšle urgentní volání (pacient spadl, resp. má jiný vážný problém). Obsahuje LED indikátor, který signalizuje pacientovi, že jeho volání bylo zaznamenáno sestrou. Balení obsahuje rámeček a montážní desku. 2 moduly Volací tlačítko s kabelem A NC rozpínací kontakt. Délka 2 m. Použití s pokojovým modulem (obj. č ) 12
