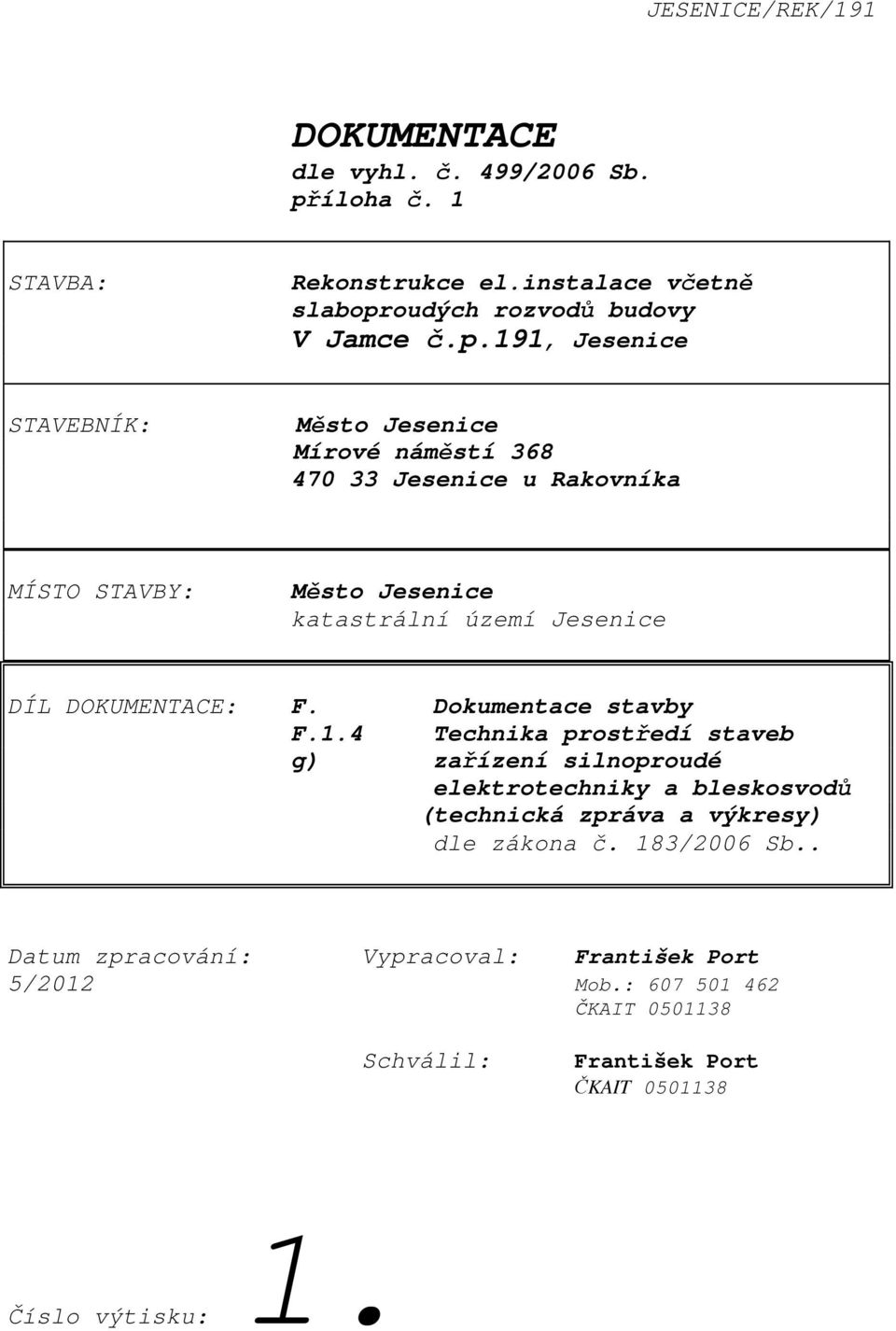

1 JESENICE/REK/191 DOKUMENTACE dle vyhl. č. 499/2006 Sb. příloha č. 1 STAVBA: Rekonstrukce el.instalace včetně slaboproudých rozvodů budovy V Jamce č.p.191, Jesenice STAVEBNÍK: Město Jesenice Mírové náměstí Jesenice u Rakovníka MÍSTO STAVBY: Město Jesenice katastrální území Jesenice DÍL DOKUMENTACE: F. Dokumentace stavby F.1.4 Technika prostředí staveb g) zařízení silnoproudé elektrotechniky a bleskosvodů (technická zpráva a výkresy) dle zákona č. 183/2006 Sb.. Datum zpracování: Vypracoval: František Port 5/2012 Mob.: ČKAIT Schválil: František Port ČKAIT Číslo výtisku: 1.

2 Projektová dokumentace k realizaci. Akce: Rekonstrukce el.instalace včetně slaboproudých rozvodů V Jamce čp.191, Jesenice Investor: Město Jesenice Mírové nám. 368, Jesenice OBSAH Strana č. Titulní list 1 Textová část 2-9 VÝKRESOVÁ ČÁST Mapa KN 1:200 E-1.0 Situace rozmístění el.instalace 1.PP E-1.1 Situace rozmístění el.instalace 1.NP E-1.2 Situace rozmístění el.instalace 2.NP E-1.3 Situace rozmístění el.instalace půda E-1.4 Schéma zapojení RE1 + přípojka el.energie E-1.5 Schéma zapojení rozvaděče RD1, čp.191, BYT č.1 E-1.6 Schéma zapojení rozvaděče RD2, čp.191, BYT č.2 E-1.7 Schéma zapojení rozvaděče RD3, čp.191, BYT č.3 E-1.8 Schéma zapojení rozvaděče RD4, čp.191, BYT č.4 E-1.9 Schéma zapojení rozvaděče Rsp, čp.191, společné prostory E

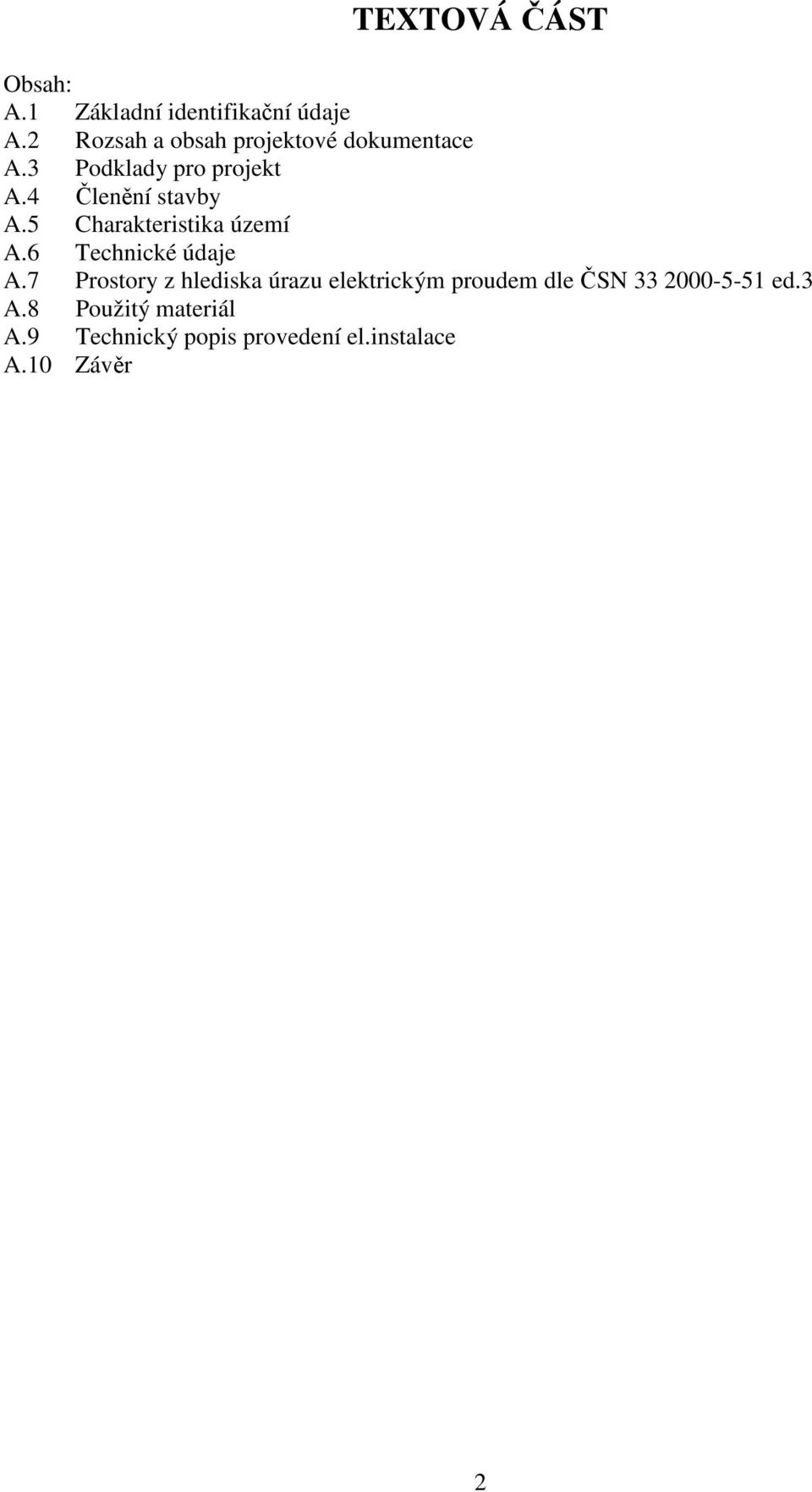

3 TEXTOVÁ ČÁST Obsah: A.1 Základní identifikační údaje A.2 Rozsah a obsah projektové dokumentace A.3 Podklady pro projekt A.4 Členění stavby A.5 Charakteristika území A.6 Technické údaje A.7 Prostory z hlediska úrazu elektrickým proudem dle ČSN ed.3 A.8 Použitý materiál A.9 Technický popis provedení el.instalace A.10 Závěr 2

4 DOKUMENTACE STAVEB dle vyhl. č. 499/2006 Sb. příloha č Technika prostředí staveb g) zařízení silnoproudé elektrotechniky včetně bleskosvodů A.1 Základní identifikační údaje Název stavby : Rekonstrukce el.instalace včetně slaboproudých rozvodů V Jamce čp.191, Jesenice Zakázka č. : Místo stavby: Jesenice u Rakovníka Kraj: Středočeský Katastrální území: Jesenice u Rakovníka Investor: Město Jesenice Sídlo investora: Mírové nám. 368, Jesenice Zpracovatel projektu: František Port, ČKAIT Schválil: František Port, ČKAIT Zhotovitel stavby: Bude vybrán ve výběrovém řízení Stupeň dokumentace: prováděcí A.2 Rozsah a obsah projektové dokumentace Z důvodu zastaralé elektroinstalace v objektu čp.191 provedené hliníkovými vodiči požaduje investor provedení opravy a nahrazení za novou el.instalaci, která bude v souladu s platnými předpisy a normami ČSN EN. Předmětem PD je stávající el.instalaci v jednotlivých bytech a společných prostor odpojit, demontovat a nahradit novým přehledným rozvodem včetně slaboproudých rozvodů pro příjem rozhlasu a TV, PC síť, domovní zvonek atd. dle platných předpisů a norem ČSN, ČSN EN. Rekonstrukce zahrnuje provedení nové kabelové přípojky nn od přípojkové skříňky ČEZ do elektroměrové rozvodnice RE1 + nové měř. vývody k RD1-4, nové kab.rozvody pro zásuvkové a světelné vývody, připojení ostatních spotřebičům včetně sporákových kamen, bojlerů, přímotopů atd.. A.3 Podklady pro projekt a) stavební dispozice (M = 1:50, 1:200) b) místní obhlídka umístění připojovaného zařízení c) jednání s investorem, fotodokumentace A.4 Členění stavby SO1 El.instalace silového a slaboproudého rozvodu BYT č.1 SO2 El.instalace silového a slaboproudého rozvodu BYT č.2 SO3 El.instalace silového a slaboproudého rozvodu BYT č.3 SO4 El.instalace silového a slaboproudého rozvodu BYT č.4 SO5 El.instalace chodba, společné prostory A.5 Charakteristika území Stavba se nachází v centru města Jesenice ul.v Jamce. Pro zhotovitele je místo stavby snadno přístupné po stávajících zpevněných komunikacích. 3

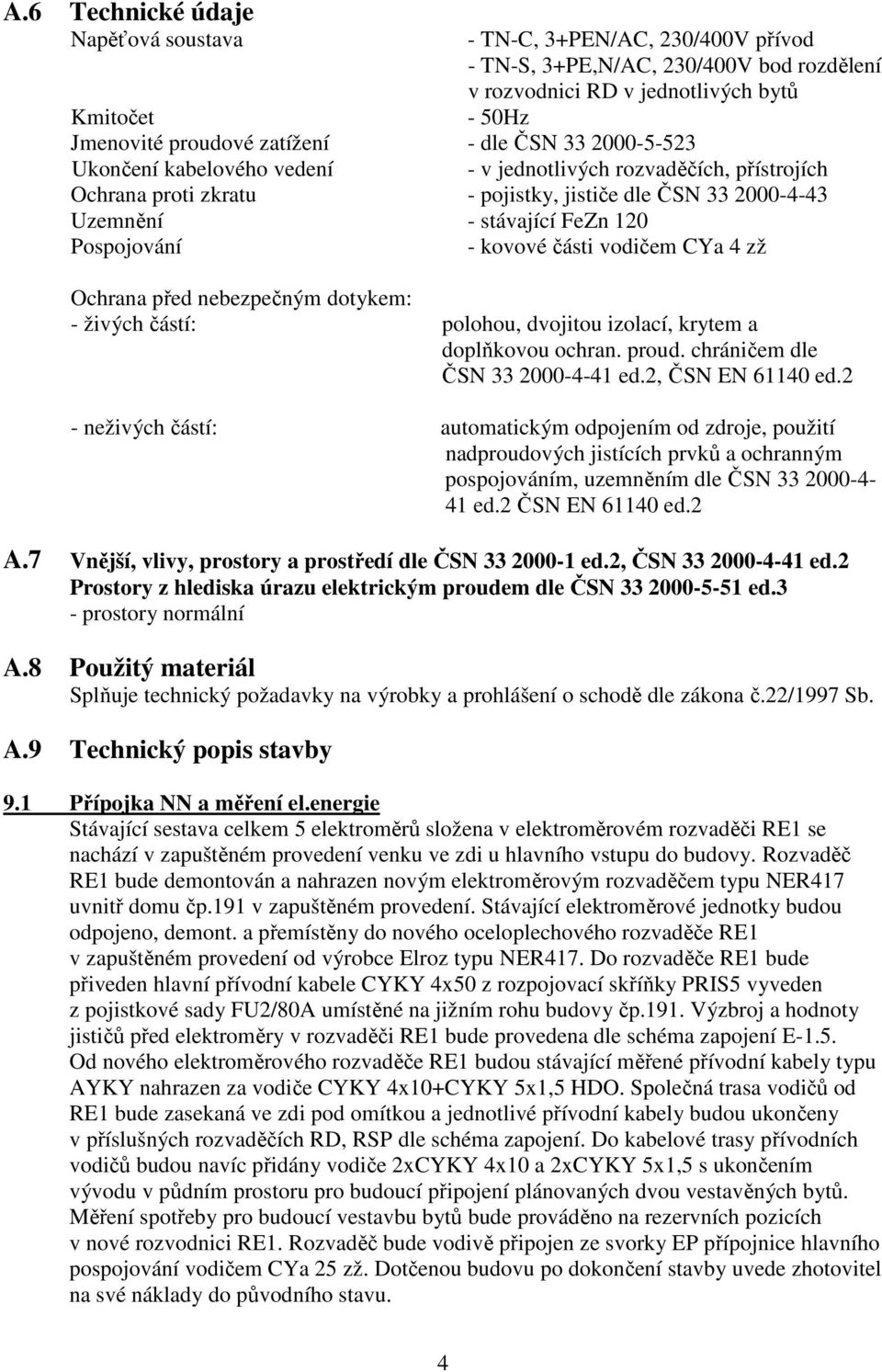

5 A.6 Technické údaje Napěťová soustava - TN-C, 3+PEN/AC, 230/400V přívod - TN-S, 3+PE,N/AC, 230/400V bod rozdělení v rozvodnici RD v jednotlivých bytů - 50Hz Kmitočet Jmenovité proudové zatížení - dle ČSN Ukončení kabelového vedení - v jednotlivých rozvaděčích, přístrojích Ochrana proti zkratu - pojistky, jističe dle ČSN Uzemnění - stávající FeZn 120 Pospojování - kovové části vodičem CYa 4 zž Ochrana před nebezpečným dotykem: - živých částí: polohou, dvojitou izolací, krytem a doplňkovou ochran. proud. chráničem dle ČSN ed.2, ČSN EN ed.2 - neživých částí: automatickým odpojením od zdroje, použití nadproudových jistících prvků a ochranným pospojováním, uzemněním dle ČSN ed.2 ČSN EN ed.2 A.7 Vnější, vlivy, prostory a prostředí dle ČSN ed.2, ČSN ed.2 Prostory z hlediska úrazu elektrickým proudem dle ČSN ed.3 - prostory normální A.8 Použitý materiál Splňuje technický požadavky na výrobky a prohlášení o schodě dle zákona č.22/1997 Sb. A.9 Technický popis stavby 9.1 Přípojka NN a měření el.energie Stávající sestava celkem 5 elektroměrů složena v elektroměrovém rozvaděči RE1 se nachází v zapuštěném provedení venku ve zdi u hlavního vstupu do budovy. Rozvaděč RE1 bude demontován a nahrazen novým elektroměrovým rozvaděčem typu NER417 uvnitř domu čp.191 v zapuštěném provedení. Stávající elektroměrové jednotky budou odpojeno, demont. a přemístěny do nového oceloplechového rozvaděče RE1 v zapuštěném provedení od výrobce Elroz typu NER417. Do rozvaděče RE1 bude přiveden hlavní přívodní kabele CYKY 4x50 z rozpojovací skříňky PRIS5 vyveden z pojistkové sady FU2/80A umístěné na jižním rohu budovy čp.191. Výzbroj a hodnoty jističů před elektroměry v rozvaděči RE1 bude provedena dle schéma zapojení E-1.5. Od nového elektroměrového rozvaděče RE1 budou stávající měřené přívodní kabely typu AYKY nahrazen za vodiče CYKY 4x10+CYKY 5x1,5 HDO. Společná trasa vodičů od RE1 bude zasekaná ve zdi pod omítkou a jednotlivé přívodní kabely budou ukončeny v příslušných rozvaděčích RD, RSP dle schéma zapojení. Do kabelové trasy přívodních vodičů budou navíc přidány vodiče 2xCYKY 4x10 a 2xCYKY 5x1,5 s ukončením vývodu v půdním prostoru pro budoucí připojení plánovaných dvou vestavěných bytů. Měření spotřeby pro budoucí vestavbu bytů bude prováděno na rezervních pozicích v nové rozvodnici RE1. Rozvaděč bude vodivě připojen ze svorky EP přípojnice hlavního pospojování vodičem CYa 25 zž. Dotčenou budovu po dokončení stavby uvede zhotovitel na své náklady do původního stavu. 4

6 9.2 Hlavní rozvaděče RD v bytech Pro napájení, jištění a ovládání obvodů vnitřní elektroinstalace bude v zádveří v každém ze 4 bytů v objektu čp.191 umístěn plastový rozvaděč RD v zapuštěném provedení v krytí IP30 s kapacitou 36-48mod. Rozvaděč budou obsahovat vývody napájení koncových spotřebičů, obvodů vnitřní silové a slaboproudé elektroinstalace. Vyzbrojení rozvaděčů je provedeno s ohledem na ustanovení ČSN, funkčnost a účelnost, hlavní přívod je navržen s ohledem na očekávané zatížení a úbytek napětí, který nepřesahuje 2%. V rozvaděči se nepředpokládá osazení svodičů bleskových proudů B+C pouze bude ponechána rezervní pozice pro jejich budoucí montáž. Na přívodu rozvaděče bude rozdělen kombinovaný ochranný vodič PEN na střední vodič N a samostatný ochranný vodič PE. Střední vodič N již nesmí být nikde v elektroinstalaci spojen s ochranným vodičem nebo s neživou částí. Pod rozvodnicí Rsp1 bude umístěna přípojnice hlavního pospojování EP, dle ČSN ed.2 pro vyrovnání potenciálu objektu a bude osazena do krabice KOPOS 250/250 s propojením na stávající základovou zemnící soustavu pomocí vodiče FeZn φ 10 mm. Spojení v zemi na stávající zemnící soustavu bude zdvojeno a opatřeno antikorozním nátěrem. 9.3 Koncové obvody elektroinstalace Vnitřní elektrické rozvody budou provedeny v soustavě TN-S měděnými kabely a instalačními vodiči, počet žil a průřezy odpovídají účelu a jmenovitému proudu v jednotlivých obvodech elektroinstalace. Barevné značení žil musí odpovídat ČSN ed.2, ČSN EN ed.2, ČSN , pro připojení spotřebičů budou použity kabely barevné kombinace J. Uložení vodičů a kabelů bude převážně ve zdivu pod omítkou a v dutinách stavebních konstrukcích, způsob uložení musí vždy odpovídat technickým podmínkám výrobků. Při ukládání vedení pod omítku se doporučuje využívat zóny předepsané změnou č.2 ČSN Při křížení vodičů s dilatačními spárami stavebních konstrukcích je nutno vedení v místě křížení odlehčit v tahu. Rozvodná instalace provedená v půdním prostoru bude uložena do plastových lišt odděleně od vodičů pro slaboproudý rozvodu TV, PC sítě popř.wifi. Obsazení elektrických obvodů v objektu je navrženo s ohledem na funkčnost, rovnoměrné zatížení fází v jednotlivých vývodech rozváděče. Použití elektroinstalačního materiálu a elektrických spotřebičů, přesné umístění vývodů a ovládacích prvků musí být voleno s ohledem na požadavky stavebníka (konzultovat v rámci dodavatelské činnosti), architektonické řešení interiéru, požadavky na stavební připravenost spotřebičů a zařízení, působení vnějších vlivů na elektrická zařízení. Na základě vydání vyhlášky č. 23/2008 je povinné osadit v prostoru kuchyně protipožární čidlo. Vyhláška má garantovat větší bezpečnost bydlení z hlediska požární ochrany. Protipožární detektor je určen pro autonomní detekci nebezpečí požáru při výskytu kouře na principu optické detekce zplodin hoření, doplněné teplotním čidlem schopným reagovat na nepřiměřené zvýšení teploty v místnosti. Je vybaven lokální akustickou signalizací vestavěnou sirénou a optickou pamětí poplachu. Detektor musí splňovat požadavky požárního detektoru ve smyslu vyhlášky Vlády o technických podmínkách požární ochrany staveb. 9.4 Světelné a zásuvkové obvody Nad hlavním vstupem do objektu bude osazen světelný zdroj určený pro montáž do venkovního prostředí v krytí IP44 s PIR čidlem. V jednotlivých místnostech budou dle výkresové situace na stropu a stěnách vyvedeny vývody CYKY 3Jx1,5 pro připojení umělého osvětlení. V půdním prostoru budou instalována na trámech svítidla, zásuvky a 5

7 ovladače v provedení pro instalaci na hořlavý povrch nebo na nehořlavou podložku dle ČSN Vypínače pro ovládání osv. popř.ventilátorů budou typ ABB TANGO (případně ELEMENT x TIME ) barevné rozlišení dle interiéru místností případně dle požadavku investora. Zásuvky a ovladače instalované v koupelně a venkovním prostředí budou v stupni krytí IP44. Výška ovladačů bude 1,2m nad hotovou podlahou, výška zásuvek 0,3m, nad pracovními plochami v kuchyni ve výšce 1,2m. Pro spotřebiče s příkonem vyšším než 2kW budou instalovány samostatně jištěné zásuvky. Zásuvky instalované v blízkosti sprchových koutů, vany musí být umístěny mimo zónu 2 dle ČSN ed.2. Přístroje a zařízení instalované na a vně hořlavých materiálů musí vyhovovat předpisům na požární odolnost dle ČSN a zároveň musí být pro tuto instalaci určeny výrobcem. Všechny zásuvkové okruhy 230V/16A a 400V/16A budou napojené přes proudový chránič s vybavovací proudovou hodnotou nepřevyšující 0,03A. Všechny použité dvojnásobné zásuvky 230V/16A budou v provedení s vychýlenou vrchní zdířkou proti zablokovaní spodní zásuvky připojenou vidlicí. 9.5 Připojení bytových spotřebičů Elektrický kuchyňský sporák bude připojen poddajným přívodem např.cgsg 5x2,5(guma) apod. z přístrojové přípojné krabice s pětipólovou svorkovnicí a odlehčovací sponou. Pro další vestavné kuchyňské spotřebiče budou instalovány vhodně umístěné zásuvky. Přesné provedení všech vývodů v kuchyňské lince je nutné koordinovat s architektonickým a konstrukčním návodem kuchyňské linky (obvykle poskytuje výrobce kuchyňské linky v rámci technických podmínek pro instalaci). Kuchyňské linky vyrobené z dřevotřískového nebo obdobného mat. jsou považovány za hořlavé a tomu musí odpovídat i el.instalace umístěna přímo na tento materiál. Pro připojení bytových el.spotřebičů příkonu nad 2kW (pračky, myčky na nádobí, bojler ) budou připraveny samostatně jištěné zásuvky. Zásuvky, vypínače instalované v blízkosti sprchových koutů, vany a dřezu musí být umístěny mimo zónu 2 dle ČSN ed Napájení zařízení souvisejících profesí (VZT, ÚT atd.) Vytápění bytů je řešeno individuálně lokálními topidly na tuhá paliva. Na základě požadavku investora bude v bytech proveden el.rozvod pro možnost připojení přímotopných těles o součtovém výkonu cca.7,5kw na každý byt. Každý přímotop bude připojený samostatným jištěným vodičem CYKY 3Jx2,5 z RD daného bytu blokovaný signálem HDO prostřednictvím stykače. Regulace tepelného výkonu bude provedena prostřednictvím termostatu tvořící součást přímotopu. V koupelnách jednotlivých bytů budou instalovány kab.vývody popř. jednopólové zásuvky pro připojení topných el.žebříků ze samostatného zásuvkového okruhu ovládaného stykačem v RD signálem HDO. Příprava TUV je v každém bytu prováděna ve stáv. bojleru o instalovaném výkonu cca.2kw. Nové napojení bude přes samostatný přívodní kabel CYKY-J 3x2,5mm 2 blokovaný signálem HDO v RD. Odvětrávání par nad kuchyňskou linkou bude prováděno pomocí digestoře, výměna vzduchu v prostoru toalety a koupelny bude zajištěna okny popř. odtahovým ventilátorem připojený ze světelného okruhu. Všechny kovové neživé části šachet, plášťů zařízení, větracích komínů, konstrukcí, potrubí apod. budou vzájemně připojeny k ochrannému pospojování vodičem CYa4mm 2 zž ze svorkovnici společného pospojování. 6

8 9.7 Slaboproudá elektrotechnická zařízení Domácí telefon, zvonek V objektu bude provedena kabeláž pro instalaci domácího audio telefonu v ohebných PVC trubkách pr.25mm. Slaboproudý rozvod bude tvořen prostupem zdi k vchodovým dveřím s instalovaným zvonkovým tablem v provedení antivandal s el.vrátným. Instalace síťového napáječe se předpokládá přímo do přístrojové rozvodnice Rsp společných prostor umístěný v chodbě 1.NP. Použité propojovací vedení bude zvoleno s ohledem na konkrétní typ použitého domácího telefonu dle výrobce, který umožní připojení min. 6 bytových jednotek. U vstupních dveří do jednotlivých bytů v blízkosti spínače osv.chodby budou instalovány a připojeny zvonková tlačítka. Sluchátka se zvonkem budou umístěna v chodbě u vstupních dveří v bytech, pouze v půdním prostoru budou ponechány 2 rezervní kab.vývody pro budoucí připojení 2 vestavěných bytů k DT. Rozvod pro příjem rozhlasu a televize Pro příjem rozhlasu a televize budou připraveny anténní koaxiální kabely 75ohmu s vyústěním do půdního prostoru. V půdním prostoru bude k dispozici zásuvka 230V/16A pro napájení anténního zesilovače popř. WIFI a přívod CYa zž 6mm 2 z ekvipotenciální přípojnice EP pro možnost zapojení ochrany před přepětím u anténního stožáru. Struktura TV anténního rozvodu bude hvězdicová v PVC trubkách pr.20mm v dutinách stavební konstrukce s provedením jednotlivých vývodů v účastnických anténních zásuvkách. Trasa slaboproudého vedení bude v celé délce vedena odděleně od silové části el.instalace a ukončen v plastové krabici na půdě u stávajícího anténního stožáru. Specifikace anténního stožáru, antén, aktivních i pasivních prvků závisí na místních podmínkách příjmu TV signálu. Doporučuje se zajistit formou poptávky u specializované firmy. Připojení PC sítě Od každé PC zásuvky typu RJ45 bude samostatně vyveden kabel UTP cat.6 v PVC ohebné chráničce pr.23mm ve zdi pod omítkou a ukončen v plastové krabici umístěné u anténního stožáru v prostoru půdy. Trasa slaboproudého vedení bude v celé délce vedena odděleně od silové části el.instalace. Jednotlivé datové vstupy od PC zásuvek a anténa WIFI umístěna na anténním stožáru bude propojena přes router dle konkrétního poskytovatele připojení k internetu v dané lokalitě. 9.8 Společné prostory, chodba, půda a venkovní prostor Pro napájení, jištění a ovládání obvodů elektroinstalace ve společných prostorech bude v chodbě 1.NP u rozvaděče RE1 instalován nový plastový rozvaděč Rsp v zapuštěném provedení. Připojení rozvaděče Rsp bude provedeno kabele CYKY 4x6 z elektroměrového rozvaděče RE1. Rozvaděč bude obsahovat vývody napájení koncových spotřebičů, obvodů vnitřní silové a slaboproudé elektroinstalace. Na přívodu rozvaděče bude rozdělen kombinovaný ochranný vodič PEN na střední vodič N a samostatný ochranný vodič PE. Střední vodič N již nesmí být nikde v elektroinstalaci spojen s ochranným vodičem nebo s neživou částí. Vnitřní a venkovní elektrické rozvody budou provedeny v soustavě TN-S měděnými kabely a instalačními vodiči, počet žil a průřezy odpovídají účelu a jmenovitému proudu v jednotlivých obvodech elektroinstalace. Barevné značení žil musí odpovídat ČSN ed. 2, ČSN EN ed. 2, ČSN , pro připojení zásuvkových a světelných obvodů budou použity kabely barevné kombinace J. V jednotlivých místnostech, chodby, v prostoru půdy a před vchodem budou ovládací spínače ke světlům umístěny ve výšce 1,2m od země. El.instalace ovladačů, osvětlení popř. zásuvek provedená ve venkovním prostředí bude v krytí IP44. Osvětlení chodby a schodiště bude řízeno schodišťovým automatem umístěný v rozvaděči Rsp. Ovládací 7

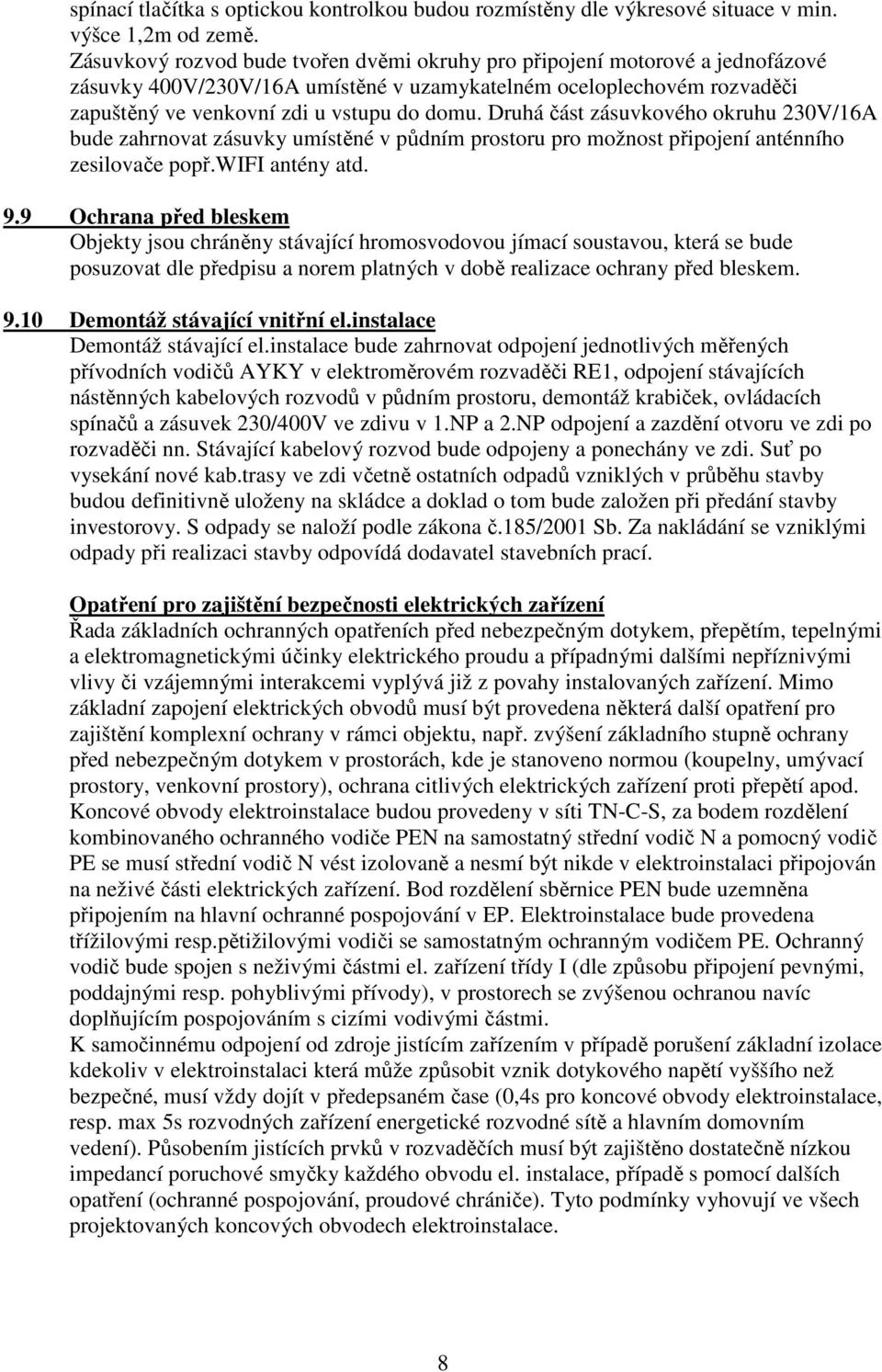

9 spínací tlačítka s optickou kontrolkou budou rozmístěny dle výkresové situace v min. výšce 1,2m od země. Zásuvkový rozvod bude tvořen dvěmi okruhy pro připojení motorové a jednofázové zásuvky 400V/230V/16A umístěné v uzamykatelném oceloplechovém rozvaděči zapuštěný ve venkovní zdi u vstupu do domu. Druhá část zásuvkového okruhu 230V/16A bude zahrnovat zásuvky umístěné v půdním prostoru pro možnost připojení anténního zesilovače popř.wifi antény atd. 9.9 Ochrana před bleskem Objekty jsou chráněny stávající hromosvodovou jímací soustavou, která se bude posuzovat dle předpisu a norem platných v době realizace ochrany před bleskem Demontáž stávající vnitřní el.instalace Demontáž stávající el.instalace bude zahrnovat odpojení jednotlivých měřených přívodních vodičů AYKY v elektroměrovém rozvaděči RE1, odpojení stávajících nástěnných kabelových rozvodů v půdním prostoru, demontáž krabiček, ovládacích spínačů a zásuvek 230/400V ve zdivu v 1.NP a 2.NP odpojení a zazdění otvoru ve zdi po rozvaděči nn. Stávající kabelový rozvod bude odpojeny a ponechány ve zdi. Suť po vysekání nové kab.trasy ve zdi včetně ostatních odpadů vzniklých v průběhu stavby budou definitivně uloženy na skládce a doklad o tom bude založen při předání stavby investorovy. S odpady se naloží podle zákona č.185/2001 Sb. Za nakládání se vzniklými odpady při realizaci stavby odpovídá dodavatel stavebních prací. Opatření pro zajištění bezpečnosti elektrických zařízení Řada základních ochranných opatřeních před nebezpečným dotykem, přepětím, tepelnými a elektromagnetickými účinky elektrického proudu a případnými dalšími nepříznivými vlivy či vzájemnými interakcemi vyplývá již z povahy instalovaných zařízení. Mimo základní zapojení elektrických obvodů musí být provedena některá další opatření pro zajištění komplexní ochrany v rámci objektu, např. zvýšení základního stupně ochrany před nebezpečným dotykem v prostorách, kde je stanoveno normou (koupelny, umývací prostory, venkovní prostory), ochrana citlivých elektrických zařízení proti přepětí apod. Koncové obvody elektroinstalace budou provedeny v síti TN-C-S, za bodem rozdělení kombinovaného ochranného vodiče PEN na samostatný střední vodič N a pomocný vodič PE se musí střední vodič N vést izolovaně a nesmí být nikde v elektroinstalaci připojován na neživé části elektrických zařízení. Bod rozdělení sběrnice PEN bude uzemněna připojením na hlavní ochranné pospojování v EP. Elektroinstalace bude provedena třížilovými resp.pětižilovými vodiči se samostatným ochranným vodičem PE. Ochranný vodič bude spojen s neživými částmi el. zařízení třídy I (dle způsobu připojení pevnými, poddajnými resp. pohyblivými přívody), v prostorech se zvýšenou ochranou navíc doplňujícím pospojováním s cizími vodivými částmi. K samočinnému odpojení od zdroje jistícím zařízením v případě porušení základní izolace kdekoliv v elektroinstalaci která může způsobit vznik dotykového napětí vyššího než bezpečné, musí vždy dojít v předepsaném čase (0,4s pro koncové obvody elektroinstalace, resp. max 5s rozvodných zařízení energetické rozvodné sítě a hlavním domovním vedení). Působením jistících prvků v rozvaděčích musí být zajištěno dostatečně nízkou impedancí poruchové smyčky každého obvodu el. instalace, případě s pomocí dalších opatření (ochranné pospojování, proudové chrániče). Tyto podmínky vyhovují ve všech projektovaných koncových obvodech elektroinstalace. 8
