1 STŘECHY V SYSTÉMU YTONG STŘECHY V SYSTÉMU YTONG 1

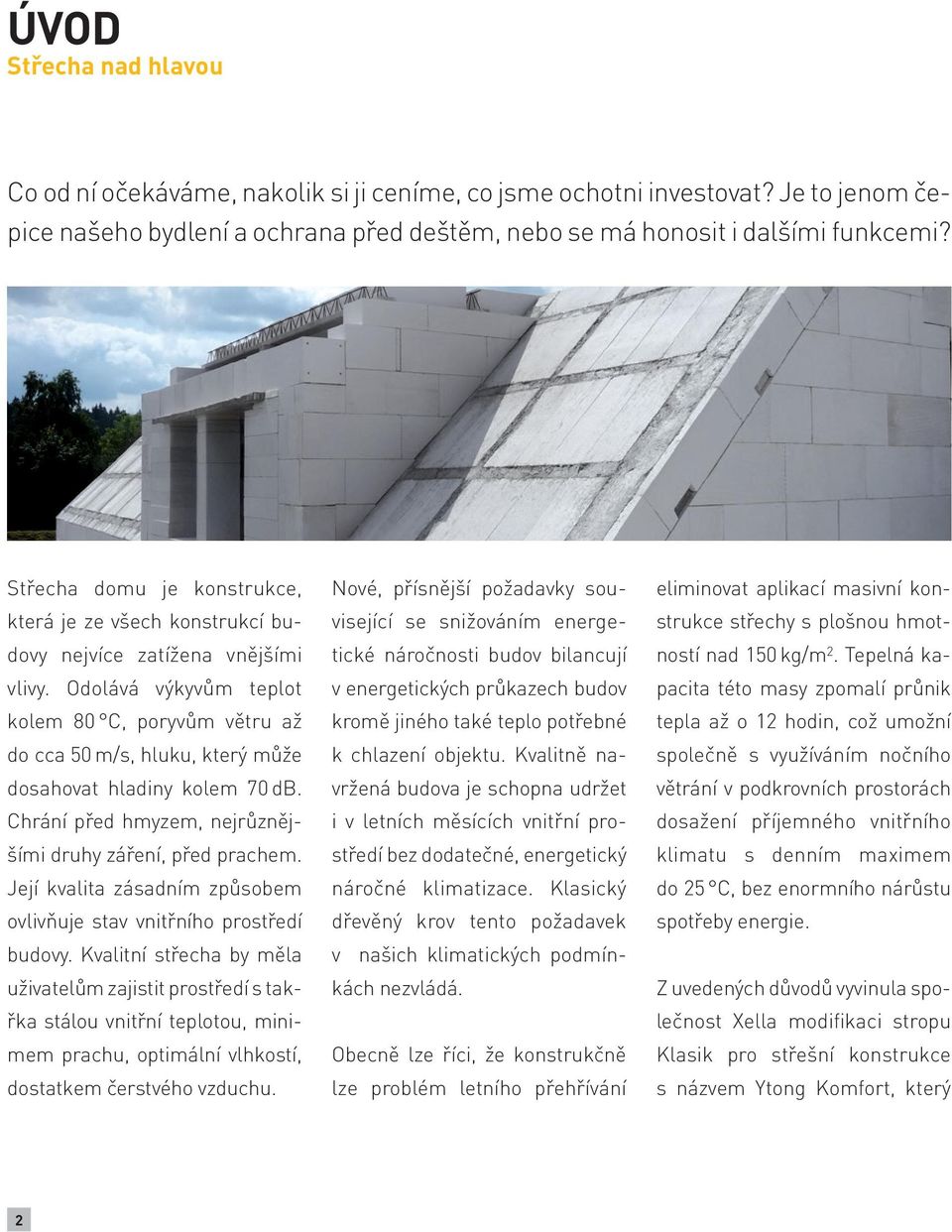

2 ÚVOD Střecha nad hlavou Co od ní očekáváme, nakolik si ji ceníme, co jsme ochotni investovat? Je to jenom čepice našeho bydlení a ochrana před deštěm, nebo se má honosit i dalšími funkcemi? Střecha domu je konstrukce, která je ze všech konstrukcí budovy nejvíce zatížena vnějšími vlivy. Odolává výkyvům teplot kolem 80 C, poryvům větru až do cca 50 m/s, hluku, který může dosahovat hladiny kolem 70 db. Chrání před hmyzem, nejrůznějšími druhy záření, před prachem. Její kvalita zásadním způsobem ovlivňuje stav vnitřního prostředí budovy. Kvalitní střecha by měla uživatelům zajistit prostředí s takřka stálou vnitřní teplotou, minimem prachu, optimální vlhkostí, dostatkem čerstvého vzduchu. Nové, přísnější požadavky související se snižováním energetické náročnosti budov bilancují v energetických průkazech budov kromě jiného také teplo potřebné k chlazení objektu. Kvalitně navržená budova je schopna udržet i v letních měsících vnitřní prostředí bez dodatečné, energetický náročné klimatizace. Klasický dřevěný krov tento požadavek v našich klimatických podmínkách nezvládá. Obecně lze říci, že konstrukčně lze problém letního přehřívání eliminovat aplikací masivní konstrukce střechy s plošnou hmotností nad 150 kg/m 2. Tepelná kapacita této masy zpomalí průnik tepla až o 12 hodin, což umožní společně s využíváním nočního větrání v podkrovních prostorách dosažení příjemného vnitřního klimatu s denním maximem do 25 C, bez enormního nárůstu spotřeby energie. Z uvedených důvodů vyvinula společnost Xella modifikaci stropu Klasik pro střešní konstrukce s názvem Ytong Komfort, který 2

3 má plošnou hmotnost cca 230 kg. Základní rozdíl mezi tradičním stropem Ytong Klasik a novou konstrukcí Ytong Komfort spočívá v možnosti vynechání poměrně pracné nadbetonávky tl. 50 mm, vyztužené kari sítí na celé ploše střešní konstrukce. Konstrukčně se jedná o žebírkovou železobetonovou konstrukci, která se skládá z prefabrikovaných betonových nosníků a pórobetonových vložek z materiálu Ytong P Jejich tloušťka je buď 200, nebo 250 mm podle potřebného rozpětí a zatížení střechy. Střecha Komfort se velice dobře uplatňuje zejména u střešních konstrukcí plochých střech a u konstrukcí střech pultových. Realizace se ale v uplynulém období dočkaly také zdařilé konstrukce střech sedlových se sklony do 45, vybavených vikýři, objevila se i střecha půdorysu tvaru L, která řeší detaily úžlabí a nároží. Úsporou ve srovnání s klasickým krovem je fakt, že střecha Komfort je difúzně otevřená a nepotřebuje parozábranu. Tato citlivá součást konstrukcí střech je jednak materiálově finančně relativně náročná, nadto vyžaduje na našich stavbách bohužel zřídka přítomnou preciznost provedení. Nedodržení technologické kázně při provádění parozábrany má velice negativní následky (plísně, hniloby, ztráta tepelněizolačních vlastností izolace střechy). Těmto komplikacím se majitel masivní střechy z Ytongu automaticky vyhýbá. Více než desetileté zkušenosti s realizacemi masivních konstrukcí Ytong ukázaly, že systém Komfort je velice přátelský nejen pro menší stavební firmy, ale také pro běžného šikovného amatéra. Konstrukce Ytong Komfort je opravdu nečekaně a možná paradoxně vhodná i pro stavby svépomocí a na rozdíl od střech dřevěných nevyžaduje spoluúčast tesařů. Jednoduchou sedlovou střechu o ploše 100 m 2 smontuje dvojice šikovných pracovníků během tří dnů. Při návrhu střech je nejlépe respektovat nosný systém předchozího nadzemního podlaží. V opačném případě je nutno navrhnout pomocnou ocelovou konstrukci. Pokud se u střechy vyskytnou pole s výrazně rozdílnými rozpětími, je možná kombinace konstrukce Ytong Komfort 200 a 250 mm. Střecha Ytong Komfort nabízí projektantům a architektům skutečně vynikající vlastnosti. Má akustický útlum v závislosti na použité izolaci a krytině kolem 55 db. Je rezistentní proti veškerým mikroorganizmům. Je naprosto nehořlavá. V kombinaci s použitou vnitřní omítkou má vynikající hygroskopické vlastnosti a reguluje vzdušnou vlhkost. Soubor vlastností konstrukce Ytong Komfort je zásadním přínosem pro projektanta. Umožní mu kromě jiného neomezenou plošnou tvarovou rozmanitost bez nutnosti navržení polí pro dobetonování. Vložky je možno snadno krátit ruční nebo pásovou pilou, což nabízí vytvoření polí o nestandardní šíři, například v místě komínu nebo střešních oken. Stejně tak je možné vložky řezat podélně, a tím vyloučit plochy dobetonávek částí střechy, které nemají rozměry pro uložení celých stropních vložek (např. podél ztužujících věnců). Díky vlastnostem hmoty Ytong nevede ani jedno z těchto opatření ke statickému oslabení konstrukce. Společnost Xella poskytuje projektantům a architektům na svých webových stránkách základní potřebné informace a vzorové řezy konstrukcemi. Kromě toho poskytuje projektantům servis v podobě bezplatných konzultací, v případě uskutečněné realizace navíc dodávku kladečského výkresu. Střechou Ytong Komfort přispěl výrobce ke zcela novým řešením problematiky střech. Ytong Komfort je konstrukce kvalitativně velmi nadčasová a nadstandardní, vhodná takřka pro každý moderní nízkoenergetický, ale především pasivní či dokonce od roku 2020 nulový rodinný dům. STŘECHY V SYSTÉMU YTONG 3

4 TECHNICKÉ INFORMACE Popis střechy Ytong Komfort Systém Ytong Komfort montovaný konstrukční systém pro střechy skládající se ze ŽB nosníků Ytong a vložek Ytong+. Každá pátá vložka, pokud statik neurčí jinak, je snížená (výška 100 mm) a vytváří bednění příčného spolupůsobícího žebra, vyztuženého ocelovým prutem min. 8 mm zakotveným do protilehlých věnců. zdivo štítu příčné ztužující žebro s výztuží min. 1 8 mm věnec štítu stropní vložka Ytong+ betonová zálivka věnců a žeber z betonu min. C20/25 příhradový nosník Ytong věncovka snížená stropní vložka Ytong+ výšky 100 mm železobetonový věnec nosná obvodová stěna Konstrukce je určená především pro rodinné domy, bytové a občanské stavby Standardní osová vzdálenost nosníků: 680 mm Délky nosníků: 1,0 8,20 m po 0,20 m Rozměrové tolerance: délka +50/-10 mm, šířka ±3 mm, výška ±3 mm Postup montáže Montáž probíhá podle tradičního postupu: 1. uložení nosníků, 2. podepření konstrukce, 3. položení vložek, 4. zálivka betonem. Položená konstrukce Ytong Komfort se nenadbetonovává, pouze se zalejí žebra a věnce po úroveň horního líce vložek. Minimální třída betonu pro zálivku je C20/25, zrnitost 4 8 mm, čerpatelná konzistence. Beton je nutno vibrovat ponorným vibrátorem. Reakce na oheň Třída A1 nehořlavé ČSN EN Požární odolnost REI 30 bez omítky, REI 60 s 20 mm omítky 4

5 Tepelná technika Průměrný tepelný odpor konstrukce Ytong Komfort tloušťky 200 mm při standardním rozložení nosníků a příčných žeber R = 0,62 m 2.K/W. Tabulka orientačních hodnot R a U konstrukce Ytong Komfort tloušťky 200 v kombinaci s různými typy izolací (bez započítání omítky a případných dalších vrstev) Ytong Komfort 200 vodivost požadované U = 0,24 [W/m 2.K] doporučené U = 0,16 [W/m 2.K] pasivní dům U = 0,10 [W/m 2.K] typ izolace λ [W/mK] tloušťka izolace [mm] R [m 2.K/W] U [W/m 2.K] tloušťka izolace [mm] R [m 2.K/W] U [W/m 2.K] tloušťka izolace [mm] R [m 2.K/W] U [W/m 2.K] Multipor 0, ,29 0, ,18 0, ,51 0,104 Minerální vlna mezi krokve 0, ,29 0, ,18 0, ,06 0,098 EPS S 150 0, ,20 0, ,21 0, ,03 0,098 EPS S 200 0, ,29 0, ,38 0, ,01 0,098 EPS S 150 Grafitový 0, ,18 0, ,10 0, ,98 0,099 PIR pěna 0, ,17 0, ,08 0, ,62 0,093 Průměrný tepelný odpor konstrukce Ytong Komfort tloušťky 250 mm při standardním rozložení nosníků a příčných žeber R = 0,76 m 2.K/W. Tabulka orientačních hodnot R a U konstrukce Ytong Komfort tloušťky 250 v kombinaci s různými typy izolací (bez započítání omítky a případných dalších vrstev). Ytong Komfort 250 vodivost požadované U = 0,24 [W/m 2.K] doporučené U = 0,16 [W/m 2.K] pasivní dům U = 0,10 [W/m 2.K] typ izolace λ [W/mK] tloušťka izolace [mm] R [m 2.K/W] U [W/m 2.K] tloušťka izolace [mm] R [m 2.K/W] U [W/m 2.K] tloušťka izolace [mm] R [m 2.K/W] U [W/m 2.K] Multipor 0, ,50 0, ,32 0, ,65 0,102 Minerální vlna mezi krokve 0, ,50 0, ,32 0, ,93 0,099 EPS S 150 0, ,40 0, ,35 0, ,88 0,100 EPS S 200 0, ,50 0, ,22 0, ,15 0,097 EPS S 150 Grafitový 0, ,39 0, ,24 0, ,98 0,099 PIR pěna 0, ,34 0, ,22 0, ,85 0,100 Akustika Vzduchová neprůzvučnost konstrukce Ytong Komfort tloušťky 200 mm při standardním rozložení nosníků a příčných žeber R w = 47 db (vážená stavební neprůzvučnost). Vzduchová neprůzvučnost kompletní konstrukce střechy v závislosti na skladbě střešního pláště až R w = 58 db. STŘECHY V SYSTÉMU YTONG 5

6 Statika nosné části střešní konstrukce Nosnou část střešní konstrukce tvoří montovaný systém Ytong Komfort. Ten se skládá ze železobetonových nosníků vyztužených prostorovou příhradovou výztuží (dále v textu jen trigon) a pórobetonových vložek s dobetonávkou v místě nosníků a příčných žeber. U střechy Ytong Komfort je každá pátá vložka, pokud statik neurčí jinak, snížená, a tvoří bednění pomocného příčného spolupůsobícího žebra vyztuženého minimálně 1 výztužným prutem 8 mm zakotveným do protilehlých věnců, nebo nosníků. Výška vložek je 200 mm, v případě větších rozpětí nebo zatížení mohou být použity i vložky vysoké 250 mm. Sklon střešní roviny se může pohybovat v rozmezí (Vytvoření většího sklonu je rovněž možné za předpokladu dodržení příslušných opatření pro betonáž a montáž). Z důvodu šikmé roviny střechy je výpočet proveden pro složky sil působících kolmo na rovinu střechy. Kromě vlastní hmotnosti konstrukce je započtena předpokládaná složka stálého zatížení, představující zbývající konstrukční prvky střechy včetně krytiny. Všeobecně všechny síly působí ve směru gravitace kolmým směrem na půdorysnou rovinu (vertikálním směrem), účinky větru jsou však uvažovány ve směru kolmém (tj. ve směru horizontálním) k těmto silám. Takže zatěžovací účinky je při výpočtu možné rozdělit na složky kolmé ke střešní rovině a složky rovnoběžné se střešní rovinou. Velikost těchto složek potom závisí na sklonu střešní rovin. G.sin(α) G.cos(α) α G výslednice vertikálních sil H.cos(α) α H.sin(α) H výslednice horizontálních sil α Vyjádřené matematicky kolmo ke střešní rovině G.cos(α) + H.sin(α) rovnoběžně se střešní rovinou G.sin(α) + H.cos(α) Jelikož sortiment dodávaných nosníků je určen jejich příslušnými délkami s danou výztuží, byly tyto posouzeny s následujícími předpoklady: sklon střechy je max. 38 ; pro vlastní hmotnost stropu je uvažováno plné zatížení (pro sklon 0 plochá střecha), tak je to ve prospěch bezpečnosti u šikmých střech; stejně je uvažováno ostatní stálé zatížení krytina, konstrukce, izolace; pro limitní odolnost v ohybu, smyku a limitní průhyb L/250 byl dopočten součet proměnných složek zatížení (sníh + vítr); v tabulkách je tento součet vyjádřen charakteristickými hodnotami; uložení nosníků je 150 mm; 6

7 pro zvýšení smykové únosnosti konstrukce střechy tloušťky 250 mm je pro nosníky delší než mm použita přídavná smyková výztuž; od délek nosníků delších než mm je nutné provést před betonáží jejich navýšení z důvodu eliminace vizuálního průhybu; montážní podepření v rastru min mm je realizováno kolmo ke střešní rovině. Konstrukce tloušťky 200 mm charakteristická hodnota dílčí součinitel zatížení návrhová hodnota kn/m 2 γ kn/m 2 Vlastní hmotnost (nosníky + vložky + beton) 2,23 1,35 3,01 Ostatní stálé zatížení 1,00 1,35 1,35 Proměnné zatížení (sníh + vítr) (w + s) max. údaje z tabulek 1,50 - Konstrukce tloušťky 250 mm charakteristická hodnota dílčí součinitel zatížení návrhová hodnota kn/m 2 γ kn/m 2 Vlastní hmotnost (nosníky + vložky + beton) 2,97 1,35 4,01 Ostatní stálé zatížení 1,00 1,35 1,35 Proměnné zatížení (sníh + vítr) (w + s) max. údaje z tabulek 1,50 - Uvedené hodnoty v tabulkách na základě výše uvedených předpokladů můžeme považovat za maximální zatížení pro dané délky nosníků. Na výběr z použitelné délky nosníku je rozhodující nejnižší zatížení z uvedených třech sloupců (w + s) max.. V konkrétních případech se zatížení liší od uvedených předpokladů, údaje v tabulkách jsou proto orientační (na straně bezpečnosti) a slouží jako předběžný návrh konstrukce. Předpokládá se, že složka zatížení působící ve směru spádu střechy bude osovou silou v nosnících nebo vytužujících žebrech přenesena do obvodového věnce, nosných stěn a vrcholových bodů střechy. Jsou to tahové, případně tlakové síly, které je možné podchytit konstrukčními opatřeními. Konkrétní případ střešní konstrukce je povinen posoudit odpovědný projektant a přesným výpočtem lze dosáhnout i příznivějších hodnot výsledků. STŘECHY V SYSTÉMU YTONG 7

8 Střecha Ytong Komfort bez nadbetonávky, vložky vysoké 200 mm. Trigon 160 mm. (nosník 175 mm) délka nosníku max. světlé rozpětí hmotnost nosníku plocha spodní výztuže A sc M Rd V Rd pro 1/250 rozpětí w lim250 délka přídavného trigonu L Ed char. (w+s) max z M Rd char. (w+s) max z V Rd char. (w+s) max z w lim250 nadvýšení m m kg mm 2 knm kn mm m kn/m 2 kn/m 2 kn/m 2 mm 1,00 0,70 11,92 100,5 7,59 17,1 3,4-79,48 36, ,20 0,90 14,30 100,5 7,59 17,1 4,2-51,08 29, ,40 1,10 16,68 100,5 7,59 17,1 5,0-35,19 23, ,60 1,30 19,06 100,5 7,59 17,1 5,8-25,40 20, ,80 1,50 21,45 100,5 7,59 17,1 6,6-18,95 17,41 17,41-2,00 1,70 23,83 100,5 7,59 17,1 7,4-14,48 15,21 14,49-2,20 1,90 26,21 100,5 7,59 17,1 8,2-11,25 13,44 11,25-2,40 2,10 28,60 100,5 7,59 17,1 9,0-8,85 11,99 8,85-2,60 2,30 30,98 100,5 7,59 17,1 9,8-7,01 10,77 6,99-2,80 2,50 33,36 100,5 7,59 17,1 10,6-5,57 9,74 5,56-3,00 2,70 35,75 100,5 7,59 17,1 11,4-4,42 8,85 4,41-3,20 2,90 38,13 100,5 7,59 17,1 12,2-3,49 8,08 3,40-3,40 3,10 40,51 100,5 7,59 17,1 13,0-2,72 7,40 2,26-3,60 3,30 42,89 100,5 7,59 17,1 13,8-2,09 6,81 1,46-3,80 3,50 46,96 157,1 11,34 17,1 14,6-3,76 6,27 2,04-4,00 3,70 49,44 157,1 11,34 17,1 15,4-3,09 5,80 1,46-4,20 3,90 51,91 157,1 11,34 17,1 16,2-2,51 5,37 1,46 5 4,40 4,10 54,38 157,1 11,34 17,1 17,0-2,01 4,98 1, ,60 4,30 56,85 157,1 11,34 17,1 17,8-1,58 4,62 1, ,80 4,50 60,15 179,1 12,80 17,1 18,6-1,73 4,30 1, ,00 4,70 64,01 213,6 14,92 17,1 19,4-2,06 4,00 1, ,20 4,90 66,57 213,6 14,92 17,1 20,2-1,68 3,73 1, ,40 5,10 69,14 213,6 14,92 17,1 21,0-1,33 3,47 1, ,60 5,30 73,49 254,5 17,26 17,1 21,8-1,65 3,24 1, ,80 5,50 76,12 254,5 17,26 17,1 22,6-1,33 3,02 1, ,00 5,70 81,40 311,0 20,19 17,1 23,4-1,72 2,82 1, ,20 5,90 84,12 311,0 20,19 17,1 24,2-1,41 2,63 1, ,40 6,10 90,46 383,3 22,75 17,1 25,0-1,66 2,45 1, ,60 6,30 93,29 383,3 22,75 17,1 25,8-1,38 2,29 1, ,80 6,50 100,48 465,0 23,08 17,1 26,6-1,18 2,13 1, ,00 6,70 103,43 465,0 23,08 17,1 27,4-0,95 1,98 0,

9 Střecha Ytong Komfort bez nadbetonávky, vložky vysoké 250 mm. Trigon 160 mm. (nosník 175 mm) délka nosníku max. světlé rozpětí hmotnost nosníku plocha spodní výztuže A sc M Rd V Rd pro 1/250 rozpětí w lim250 délka přídavného trigonu L Ed char. (w+s) max z M Rd char. (w+s) max z V Rd char. (w+s) max z w lim250 nadvýšení m m kg mm 2 knm kn mm m kn/m 2 kn/m 2 kn/m 2 mm 1,00 0,70 11,92 100,5 10,94 11,6 3,4-115,24 23, ,20 0,90 14,30 100,5 10,94 11,6 4,2-74,31 18, ,40 1,10 16,68 100,5 10,94 11,6 5,0-51,39 14,68 14,68-1,60 1,30 19,06 100,5 10,94 11,6 5,8-37,29 12,17 12,16-1,80 1,50 21,45 100,5 10,94 11,6 6,6-28,00 10,26 10,26-2,00 1,70 23,83 100,5 10,94 11,6 7,4-21,55 8,77 8,78-2,20 1,90 26,21 100,5 10,94 11,6 8,2-16,90 7,57 7,57-2,40 2,10 28,60 100,5 10,94 11,6 9,0-13,43 6,59 6,59-2,60 2,30 30,98 100,5 10,94 11,6 9,8-10,77 5,76 5,76-2,80 2,50 33,36 100,5 10,94 11,6 10,6-8,70 5,06 5,06-3,00 2,70 35,75 100,5 10,94 11,6 11,4-7,04 4,46 4,46-3,20 2,90 38,13 100,5 10,94 11,6 12,2-5,70 3,94 3,94-3,40 3,10 40,51 100,5 10,94 11,6 13,0-4,60 3,48 3,47-3,60 3,30 42,89 100,5 10,94 11,6 13,8-3,69 3,07 3,07-3,80 3,50 46,96 157,1 15,24 11,6 14,6-5,45 2,71 2,71-4,00 3,70 49,44 157,1 15,24 11,6 15,4-4,54 2,39 2,38-4,20 3,90 51,91 157,1 15,24 11,6 16,2-3,76 2,10 2,09-4,40 4,10 54,38 157,1 15,24 11,6 17,0-3,09 1,83 1,84-4,60 4,30 56,85 157,1 15,24 11,6 17,8 x 0,20 2,51 6,70 1,46 5 4,80 4,50 60,15 179,1 16,89 11,6 18,6 x 0,40 2,61 6,26 1,46 5 5,00 4,70 64,01 213,6 19,33 11,6 19,4 x 0,40 2,92 5,86 1,46 5 5,20 4,90 66,57 213,6 19,33 11,6 20,2 x 0,60 2,42 5,49 1,46 5 5,40 5,10 69,14 213,6 19,33 11,6 21,0 x 0,60 1,98 5,14 1, ,60 5,30 73,49 254,5 22,12 11,6 21,8 x 0,60 2,32 4,83 1, ,80 5,50 76,12 254,5 22,12 11,6 22,6 x 0,80 1,91 4,53 1, ,00 5,70 81,40 311,0 25,88 11,6 23,4 x 0,80 2,41 4,26 1, ,20 5,90 84,12 311,0 25,88 11,6 24,2 x 1,00 2,02 4,00 1, ,40 6,10 90,46 383,3 30,33 11,6 25,0 x 1,00 2,57 3,76 1, ,60 6,30 93,29 383,3 30,33 11,6 25,8 x 1,00 2,20 3,53 1, ,80 6,50 100,48 465,0 31,68 11,6 26,6 x 1,40 2,10 3,32 1, ,00 6,70 103,43 465,0 31,68 11,6 27,4 x 1,40 1,77 3,12 1, ,20 6,90 106,39 465,0 31,68 11,6 28,2 x 1,40 1,48 2,93 1, ,40 7,10 109,34 465,0 31,68 11,6 29,0 x 1,40 1,21 2,75 1,21 40 STŘECHY V SYSTÉMU YTONG 9

10 KONSTRUKCE VRCHNÍHO PLÁŠTĚ STŘECHY SE SKLÁDANOU NEBO PLECHOVOU KRYTINOU Konstrukce vrchního pláště s pomocnou konstrukcí Při použití měkké tepelné izolace se nad střechou Ytong Komfort vytvoří pomocný krov. Funkcí krovu je přenos zatížení působícího na střešní plášť do nosné konstrukce Ytong Komfort. Nejběžnější profily krokví jsou při tomto systému mm. Krokve jsou upevněny na pozednicích, jejichž výšku určuje tloušťka tepelné izolace. Kontralatě, laťování nebo bednění se dimenzují přesně tak, jako u klasických krovů. Střecha s úplným pomocným krovem 1. Střešní systém Ytong Komfort s věncem 2. Pomocný krov připevněný do systému Ytong Komfort přes pozednice kotvené do ŽB nosníků a věnců 3. Tepelná izolace mezi pozednice a mezi pomocné krokve (2 vrstvy) Konstrukce vrchního pláště střechy pro izolaci odolnou proti stlačení Preferovaný systém konstrukce vrchního pláště střechy používá kontralatě kotvené šrouby skrze tepelnou izolaci s dostatečnou únosností do nosné konstrukce Ytong Komfort. Kontralatě plní u skladby střech bez pomocného krovu i nosnou funkci a nedoporučuje se zmenšovat jejich profil pod mm. Kontralatě jsou kotveny skrze tepelnou izolaci šrouby do konstrukce Ytong Komfort. Potřebný počet vrutů na 1 m kontralatě určí odpovědný projektant individuálně pro každý případ. Orientační hodnoty počtu vrutů jsou uvedeny v tabulkách pro jednotlivé typy konstrukce. V zásadě musí být použity pro jeden kus kontralatě minimálně dva vruty. Ideální je použití jedné kontralatě na celou délku šikmé roviny (případně spojit kontralatě plechovým páskem), abychom ušetřili počet kotevních vrutů. Pro sklony střech pod 25 může vyplynout kontralať většího rozměru z požadavků na návrh účinné otevřené vzduchové mezery podle příslušné normy pro navrhování střech (ČSN ). 10

11 sklon vzduchové vrstvy nejmenší tloušťka větrané vzduchové vrstvy [mm] plocha přivádějících větracích otvorů k ploše větrané střechy < / / /300 > /400 Pro stanovení dimenze větraných vzduchových dutin lze použít zjednodušený postup podle ČSN (v tabulce pro délky krokvového pole do 10 m). Plocha odváděcích otvorů se zvětšuje oproti ploše přiváděcích otvorů o 10 %. Pro střešní pláště s vyššími tloušťkami tepelné izolace je vhodné tyto tloušťky dále rozšířit. Střecha s pomocným krovem ve vrcholu Střešní sytém Ytong Komfort s věncem 2. Tepelná izolace přímo uložená na střešním systému Ytong Komfort 3. Pomocný krov ve vrcholu střechy připevněný do systému Ytong Komfort kotvený do ŽB nosníků 4. Kontralatě položené na difuzní pojistnou hydroizolaci, připevněné vruty do systému Ytong Komfort a do pomocného krovu STŘECHY V SYSTÉMU YTONG 11

12 NÁVRH KONSTRUKCE VRCHNÍHO PLÁŠTĚ STŘECHY PRO NESTLAČITELNOU TEPELNOU IZOLACI Specifikace tepelné izolace Minimální pevnost v tlaku při 10% stlačení s 10 % = 0,12 N/mm 2. Požadovaným hodnotám odpovídají izolace Multipor, EPS 150 a více, desky z tvrdé PIR pěny. Specifikace kotevního vrutu Typové označení: TWIN UD 8 Průměr: 8 mm Délka: dle návrhu Druh antikorozní úpravy: Durocoat Doporučená délka kotvení v Ytongu: 90 mm Doporučená délka kotvení v betonu: 45 mm Pod hlavu vrutu se nepoužívá podložka V Ytongu nepředvrtávat, při montáži nesmí dojít k protočení vrutu! V betonu předvrtávat vrtákem průměru 7 mm Normálové návrhové zatížení jednotlivého vrutu, zakotveného ve vložce Ytong Komfort při kotevní hloubce T = 90 mm: F adm = 1,238 kn Normálové návrhové zatížení jednotlivého vrutu, zakotveného v betonu při kotevní hloubce T = 45 mm: F adm = 2,5 kn Návrh délky kolmého kotevního vrutu v Ytongu Průřez kontralatě: mm. Kotevní hloubka: T = 90 mm. Tloušťka izolace Délka vrutu Návrh délky kolmého kotevního vrutu v betonu Průřez kontralatě: mm. Kotevní hloubka: T = 45 mm. Tloušťka izolace Délka vrutu Návrh délky kotevního vrutu v Ytongu v úhlu 60 Průřez kontralatě: mm. Kotevní hloubka: T = 90 mm. Tloušťka izolace Délka vrutu Návrh délky kotevního vrutu v betonu v úhlu 60 Průřez kontralatě: mm. Kotevní hloubka: T = 45 mm. Tloušťka izolace Délka vrutu

13 Střecha s částečným pomocným krovem a kotvením pomocí vrutů skrz izolaci pouze nad šikmými částmi konstrukce Ytong Komfort Tepelná izolace je umístěna na střechu Ytong Komfort. Na tepelnou izolaci je položena difúzní pojistná hydroizolace. Na hydroizolaci se umístí kontralatě s přesahem minimálně mm na pomocný krov v maximální osové vzdálenosti mm. Kontralatě se upevní vruty TWIN UD 8 kolmými k rovině střechy skrze tepelnou izolaci do konstrukce Ytong Komfort a zároveň se běžným způsobem upevní na krokve pomocného krovu. Doporučená maximální osová vzdálenost vrutů TWIN UD 8 na kontralatě je mm. nepřerušená kontralať mezi okapem a pomocným krovem min konec kontralatě min Všeobecný typ střechy s kotvením vruty skrz izolaci do konstrukce Ytong Komfort Tepelná izolace je umístěná na střechu Ytong Komfort. Na tepelnou izolaci je položená difúzní pojistná hydroizolace. Na hydroizolaci se umístí kontralatě maximální osové vzdálenosti mm. Kontralatě se upevní za a) vruty TWIN UD 8 pod úhlem 60 k rovině střechy a zároveň za b) vruty TWIN UD 8 kolmými na rovinu střechy skrze tepelnou izolaci do konstrukce Ytong Komfort. STŘECHY V SYSTÉMU YTONG 13

14 Mapa větrných oblastí na území České republiky I II III IV V v b,0 [m/s] 22,5 25,0 27,5 30,0 36,0 Mapa sněhových oblastí na území České republiky I II III IV V VI VII VIII s k [kpa] 0,7 1,0 1,5 2,0 2,5 3,0 4,0 > 4,0 Styk kontralatě opatřen oboustranně pozinkovaným plechem mm, přichycen vruty min mm na každé straně. a b a vzdálenost kolmých kotvicích vrutů b vzdálenost šikmých kotvicích vrutů T kotevní délka kotvicího vrutu T T 14

15 Tabulky orientačních roztečí vrutů pro osovou vzdálenost kontralatí mm a stálé zatížení na g k = 0,6 kn/m 2 (skládaná krytina). Předpokládané zatížení sněhem a větrem Sněhová oblast I. q s = 0,7 kn/m 2 Sněhová oblast II. q s = 1,00 kn/m 2 Sněhová oblast III. q s = 1,50 kn/m 2 Sněhová oblast IV. q s = 2,00 kn/m 2 Větrná oblast I. q w = 0,481 kn/m 2 Větrná oblast II. q w = 0,594 kn/m 2 Větrná oblast III. q w = 0,719 kn/m 2 Rozteče šikmých vrutů v ploše střechy kotvených v Ytong stropní vložce izolace sklon střechy [ ] [mm] sněhová oblast větrná oblast vzdálenost vrutů [mm] I. I. II. III Vruty kolmé k rovině střechy kotvené v Ytong stropní vložce Rozteč vrutů kolmých k rovině střechy potřebných na přenos sil sání větru je v ploše střechy do třetí větrné oblasti orientačně mm. U prvních dvou kontralatí od štítu je potřebné počet vrutů kotvených do stropních vložek zdvojnásobit nebo ponechat rozteče nezměněné a kotvit vruty do betonu. II. I. II III. I. III. IV. II. III. I. II. III Rozteče šikmých vrutů v ploše střechy kotvených v betonu izolace sklon střechy [ ] [mm] sněhová oblast větrná oblast vzdálenost vrutů [mm] I. I. II Vruty kolmé k rovině střechy kotvené v betonu Rozteč vrutů kolmých k rovině střechy potřebných na přenos sil sání větru je v ploše střechy do třetí větrné oblasti orientačně mm. U prvních dvou kontralatí od štítu je rozteč vrutů orientačně mm. II. III. I. II III. I. III. IV. II. III. I. II. III Před prováděním musí všechny výpočty ověřit a schválit odpovědný projektant. Realizační firma je zodpovědná za dodržování montážních doporučení. STŘECHY V SYSTÉMU YTONG 15

16 VZOROVÉ SKLADBY STŘECHY Skladby střech se při použití různých typů tepelných izolací a krytin mírně liší. Všeobecně není ve skladbě střechy nutné použít parozábranu. Minerální izolace v dostatečné tloušťce v kombinaci s difúzně otevřenou hydroizolací zabezpečí střechu bez kondenzační zóny. Izolace typu EPS v dostatečné tloušťce v kombinaci s difúzně otevřenou hydroizolací výpočtově vykazují malé, normou dovolené množství kondenzátu při pozitivní bilanci vlhkosti. Ke splnění výpočtových předpokladů je nutné zabezpečit, aby se mezi deskami izolace EPS a PUR nevytvořily při montáži mezery probíhající od povrchu nosné konstrukce až po hydroizolaci. Dvouplášťová střecha s větráním nad pojistnou hydroizolací se skládanou střešní krytinou a tepelnou izolací Multipor Skládaná střešní krytina Laťování mm (60 60 mm) Kontralatě mm (výška kontralatí musí zohlednit sklon střechy s ohledem na větrání) Difúzně otevřená hydroizolace (s d 0,2 m, např. Tyvek Solid, JUTADACH 115) Multipor Malta Multipor Střešní konstrukce Ytong Komfort Vnitřní omítka (vápenocementová, sádrová) Dvouplášťová střecha s větráním nad pojistnou hydroizolací se skládanou střešní krytinou a tepelnou izolací EPS S150, EPS S200 Skládaná střešní krytina Laťování mm (60 60 mm) Kontralatě mm (výška kontralatí musí zohlednit sklon střechy s ohledem na větrání) Difúzně otevřená hydroizolace (s d 0,2 m, např. Tyvek Solid, JUTADACH 115) EPS S150 1), EPS S200 1) Střešní konstrukce Ytong Komfort Vnitřní omítka (vápenocementová, sádrová) 40 mm 60 mm mm 5 mm mm 15 mm 40 mm 60 mm mm mm 15 mm Dvouplášťová střecha s větráním nad pojistnou hydroizolací se skládanou střešní krytinou a tepelnou izolací PIR/PUR s nalepenou Al fólií Skládaná střešní krytina Laťování mm (60 60 mm) Kontralatě mm (výška kontralatí musí zohlednit sklon střechy s ohledem na větrání) Difúzně otevřená hydroizolace PIR pěna s nalepenou Al fólií 1) Střešní konstrukce Ytong Komfort Vnitřní omítka (vápenocementová, sádrová) 40 mm 60 mm mm mm 15 mm 16

17 Jednoplášťová střecha s hydroizolační fólií a tepelnou izolací EPS S100 Mechanicky kotvená (alternativně lepená) syntetická střešní hydroizolační fólie (µ < ) Separační vrstva fólie vhodná pro EPS Alternativně: PU lepidlo speciálně na lepení hydroizolací EPS S150, EPS S200 Alternativně: PU lepidlo speciálně na lepení EPS Střešní konstrukce Ytong Komfort Vnitřní omítka (vápenocementová, sádrová) Poznámka: Kotvení fólie zpracovat podle doporučení konkrétního dodavatele fólie mm mm 15 mm Dvouplášťová střecha s větráním nad pojistnou hydroizolací se skládanou střešní krytinou a minerální tepelnou izolací mezi krokvemi Skladba počítá s vytvořením pomocného krovu upevněného na nosné konstrukci Ytong Komfort. Mezi tenkými krokvemi je použita lehká minerální vlna. Vzhled takové střechy je zvenku nerozeznatelný od běžného krovu. Skládaná střešní krytina Laťování mm Kontralatě mm (výška kontralatě musí zohlednit sklon střechy s dopadem na větrání) Difúzně otevřená hydroizolace (s d 0,2 m, např. Tyvek Solid, JUTADACH 115) Minerální tepelná izolace mezi krokvemi mm Minerální tepelná izolace v úrovni pomocné pozednice Střešní konstrukce Ytong Komfort Vnitřní omítka (vápenocementová, sádrová) 40 mm 50 mm 150 mm mm mm 15 mm 1) Tepelnou izolaci klást ve dvou vrstvách s prostřídáním styku. Je vhodné fixovat desky montážní pěnou na EPS. Alternativním řešením je použití jedné vrstvy izolace. V tomto případě je nutné styky desek na spodní straně přelepit parotěsnou páskou anebo styky desek na spodní straně utěsnit přetmelením. Je možné použít i celoplošnou parozábranu pod tepelnou izolaci. STŘECHY V SYSTÉMU YTONG 17

18 POPIS MOŽNÝCH VARIANT STŘECH Nosníky ve sklonu střechy Vhodné řešení pro jednoduché sedlové střechy. Nosníky jsou uložené na nadezdívku a podpěru ve vrcholu střechy. Podpěru může tvořit stěna nebo nosník (ŽB, ocel, dřevo). Možné je i řešení bez podpěry ve vrcholu, kde nosníky působí podobně jako v případě prosté krokvové střechy. Při tomto řešení je nutno věnovat pozornost zachycení vodorovných sil, např. táhly. Konstrukce střechy Ytong Komfort je běžně zpracovatelná do sklonu do 30 (horní hranice pro zpracování je 45, za předpokladu nestandardních opatření při montáži). Schémata možného řešení nosných prvků pod sedlovou střechou Ytong Komfort s nosníky ve spádu. Uvedená rozpětí konstrukcí jsou orientační. Byla stanovena pro konstrukci Ytong Komfort tloušťky 200 a 250 mm pro sklon střechy 35, stálé zatížení g 2 = 1,0 kn/m 2, zatížení sněhem a větrem společně maximálně g s + g w = 0,99 kn/m 2 uvažované kolmo ke střešní rovině (pro tloušťku 200 mm čísla normálním písmem, pro tloušťku 250 mm čísla tučným písmem). Konkrétní případy musí vždy ověřit statik stavby. stěna nosník táhlo resp. propojení ve stropu 7,00 5,35 5,35 5,35 5,35 10,70 7,00 6,00 6,00 6,00 6,00 12,00 18

19 Důležité poznámky: Maximální osová vzdálenost mezi kontralatěmi je mm! Maximální osová vzdálenost kotev (vrutů) zateplovacího systému se ve směru sklonu Důležité střešní roviny poznámky určí výpočtem. : - Multipor Maximální se lepí osová na střešní vzdálenost systém Ytong mezi Komfort kontralatěmi lepicí maltou je 1000 určenou mm! na lepení - Multiporu, Maximální taktéž osová se vrstvy vzdálenost Multiporu kotev vzájemně ( vrutů slepí ) zateplovacího touto maltou! Kotvy systému (vruty) se zateplovacího ve směru sklonu systému strešní kotvit do roviny stropních určí vložek výpočtem. nebo do ŽB částí - střeš. MULTIPOR systému Ytong se lepí Komfort! na strešní V případě, systém že při YTONG zavrtávání KOMFORT spoj povolí, lepící maltou opakovat určenou výše, nebo na lepení níže pod MULTIPORU, původním vrtáním taktéž tak, se aby vrstvy kotva co nejlépe je třeba operaci v pórobetonové MULTIPORU stropní vzájemně vložce slepí držela! touto maltou! - Kotvy ( vruty ) zateplovacího systému kotvit do stropních vložek nebo do ŽB častí streš. systému YTONG KOM- FORT! V případě, že při zavrtávání spoj povolí, je třeba operaci opakovat výše, nebo níže pod původním vrtáním tak, aby kotva co nejlépe v pórobetonové stropní vložce držela! LEGENDA 002 Přesná tvárnice Ytong tl. 450 mm pro nosné obvodové stěny 018 Přesná tvárnice Ytong tl. 50 mm pro nenosné obvodové stěny / příčky (alternativa: podezdívky van, obezdívky apod.) 043 Věncová tvárnice Ytong+ (s EPS tl. 75 mm) 121 Vnější omítka stěny 122 Vnitřní omítka stěny Sklovláknitá tkanina 223 Tepelná izolace stěnové konstrukce XPS desky tl. 70 mm 226 Tepelná izolace střešní konstrukce 2 Multipor tl. 125 mm (položit křízem přes sebe) 318 Kotva zateplovacího systému vrut (např. TWIN UD 7,5 mm) přes střešní lať a zateplení do stropních vložek nebo do ŽB (podle typu vrutu) 446 Spojovací plechový profil (rohovník mm) kontralať s 6 ks vrutů 8/50 mm příložka použít oboustranně! 513 Střešní lať / laťování 60/40 mm 514 Kontralať 60/60 mm 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu/střechy 943 Konstrukce ztužujícího věnce střešní konstrukce nosník + vložka 974 Střešní konstrukce Ytong nosník + vložka Ytong Komfort 976 Střešní krytina konstrukce střechy STŘECHY V SYSTÉMU YTONG 19

20 Nosníky vodorovně a + b a Střecha Ytong Komfort kopíruje vnější rovinu střechy Vhodné řešení pro jednoduché sedlové střechy. Nosníky jsou uloženy na štítové zdivo a podpěra uvnitř půdorysu střechy rovnoběžně se štítem. Podpěru může tvořit stěna nebo nosník (ŽB, ocel, dřevo). Konstrukce střechy Ytong Komfort je běžně zpracovatelná do sklonu 40 (horní hranice pro zpracování je 45, za předpokladu nestandardních opatření při montáži). Schémata možného řešení nosných prvků pod sedlovou střechou Ytong Komfort typu a). Uvedená rozpětí konstrukcí jsou orientační. Byla stanovena pro konstrukci Ytong Komfort tloušťky 200 a 250 mm pro sklon střechy 35, stálé zatížení g 2 = 1,0 kn/m 2, zatížení sněhem a větrem společně maximálně g s + g w = 0,99 kn/m 2 uvažované kolmo ke střešní rovině (pro tloušťku 200 mm čísla normálním písmem, pro tloušťku 250 mm čísla tučným písmem). Konkrétní případy musí vždy ověřit statik stavby. 6,30 7,40 stěna nosný rám 6,30 7,40 8,00 8,00 20

21 Důležité poznámky: Maximální osová vzdálenost mezi kontralatěmi je mm! Maximální osová vzdálenost kotev (vrutů) zateplovacího systému se ve směru sklonu střešní roviny určí výpočtem. Důležité Multipor poznámky se lepí na střešní : systém Ytong Komfort lepicí maltou určenou na lepení - Multiporu, Maximální taktéž osová se vrstvy vzdálenost Multiporu mezi vzájemně kontralatěmi slepí touto je maltou! 1000 mm! - Kotvy Maximální (vruty) zateplovacího osová vzdálenost systému kotev kotvit do ( vrutů stropních ) zateplovacího vložek nebo do ŽB částí střeš. systému systému se ve Ytong směru Komfort! sklonu V případě, strešní že roviny při zavrtávání určí výpočtem. spoj povolí, je třeba - operaci MULTIPOR opakovat se výše, lepí nebo na strešní níže pod systém původním YTONG vrtáním KOMFORT tak, aby kotva lepící maltou určenou na lepení MULTIPORU, taktéž se vrstvy co nejlépe v pórobetonové stropní vložce držela! MULTIPORU vzájemně slepí touto maltou! - Kotvy ( vruty ) zateplovacího systému kotvit do stropních vložek nebo do ŽB častí streš. systému YTONG KOM- FORT! V případě, že při zavrtávání spoj povolí, je třeba operaci opakovat výše, nebo níže pod původním vrtáním tak, aby kotva co nejlépe v pórobetonové stropní vložce držela! 002 Přesná tvárnice Ytong tl. 450 mm pro nosné obvodové stěny LEGENDA 018 Přesná tvárnice Ytong tl. 50 mm pro nenosné obvodové stěny / příčky (alternativa: podezdívky van, obezdívky apod.) 043 Věncová tvárnice Ytong+ (s EPS tl. 75 mm) 121 Vnější omítka stěny 122 Vnitřní omítka stěny Sklovláknitá tkanina 223 Tepelná izolace stěnové konstrukce XPS desky tl. 70 mm 226 Tepelná izolace střešní konstrukce 2 Multipor tl. 125 mm (položit křízem přes sebe) 318 Kotva zateplovacího systému vrut (např. TWIN UD 7,5 mm) přes střešní lať a zateplení do stropních vložek nebo do ŽB (podle typu vrutu) 446 Spojovací plechový profil (rohovník mm) kontralať s 6 ks vrutů 8/50 mm příložka použít oboustranně! 513 Střešní lať / laťování 60/40 mm 514 Kontralať 60/60 mm 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu/střechy 943 Konstrukce ztužujícího věnce střešní konstrukce nosník + vložka 974 Střešní konstrukce Ytong nosník + vložka Ytong Komfort 976 Střešní krytina konstrukce střechy STŘECHY V SYSTÉMU YTONG 21

22 b Střecha Ytong Komfort ohraničuje vnitřní obytný prostor V případě atikového zdiva je rovina konstrukce Ytong Komfort šikmá, v střední části půdorysu je vodorovná ( hambálek ). Šikmé části konstrukce je ideální navrhovat tak, aby ji tvořily 3 pole s vložkami Ytong a 4 nosníky. Nosníky jsou uloženy na štítové zdivo a podpěra uvnitř půdorysu střechy rovnoběžně se štítem. Podpěru může tvořit stěna nebo nosník (ŽB, ocel, dřevo). Konstrukce střechy Ytong Komfort je běžně zpracovatelná do sklonu 40 (horní hranice pro zpracování je 45, za předpokladu nestandardních opatření při montáži). Schémata možného řešení nosných prvků pod sedlovou střechou Ytong Komfort typu a). Uvedená rozpětí konstrukcí jsou orientační. Byla stanovena pro konstrukci Ytong Komfort tloušťky 200 a 250 mm pro sklon střechy 35, stálé zatížení g 2 = 1,0 kn/m 2, zatížení sněhem a větrem společně maximálně g s + g w = 0,99 kn/m 2 uvažované kolmo ke střešní rovině (pro tloušťku 200 mm čísla normálním písmem, pro tloušťku 250 mm čísla tučným písmem). Konkrétní případy musí vždy ověřit statik stavby. 6,30 7,40 stěna nosný rám nosný rám nosný rám 6,30 7,40 8,00 12,00 14,00 22

23 Křížové Křížné zavětrování zavětrování krovu krovu střešními latěmi střešními latěmi LEGENDA Důležité poznámky: Maximální Důležité osová poznámky vzdálenost mezi : kontralatěmi je mm! Maximální - Maximální osová vzdálenost osová kotev vzdálenost (vrutů) mezi zateplovacího kontralatěmi systému je 1000 se ve mm směru! sklonu střešní - roviny Maximální určí výpočtem. osová vzdálenost kotev ( vrutů ) zateplovacího systému se ve směru sklonu strešní roviny určí výpočtem. Multipor se lepí na střešní systém Ytong Komfort lepicí maltou určenou na lepení - MULTIPOR se lepí na strešní systém YTONG KOMFORT lepící maltou určenou na lepení MULTIPORU, taktéž se vrstvy Multiporu, taktéž se vrstvy Multiporu vzájemně slepí touto maltou! Kotvy (vruty) MULTIPORU zateplovacího vzájemně systému slepí kotvit touto do stropních maltou vložek! nebo do ŽB částí střeš. systému - Kotvy Ytong ( vruty Komfort! ) zateplovacího V případě, systému že při zavrtávání kotvit do spoj stropních vložek výše, nebo níže do ŽB pod častí původním streš. vrtáním systému tak, YTONG aby kotva KOM- co nejlépe povolí, je třeba operaci opakovat v pórobetonové FORT stropní! V případě, vložce držela! při zavrtávání spoj povolí, je třeba operaci opakovat výše, nebo níže pod původním vrtáním tak, aby kotva co nejlépe v pórobetonové stropní vložce držela! 002 Přesná tvárnice tl. 450 mm pro nosné obvodové stěny 043 Věncová tvárnice Ytong+ (s EPS tl. 75 mm) 121 Vnější omítka stěny 122 Vnitřní omítka stěny Sklovláknitá tkanina 223 Tepelná izolace stěnové konstrukce XPS desky tl. 70 mm 226 Tepelná izolace střešní konstrukce 2 Multipor tl. 125 mm (položit křízem přes sebe) 311 Hmoždinka s vrutem 312 Chemická kotva 318 Kotva zateplovacího systému vrut (např. TWIN UD 7,5 mm) přes střešní lať a zateplení do stropních vložek nebo do ŽB (podle typu vrutu) 323 Kotevní ocelový profil (L profil) 446 Spojovací plechový profil (rohovník mm) kontralať s 6 ks vrutů 8/50 mm příložka použít oboustranně! 513 Střešní lať / laťování 60/40 mm 514 Kontralať 60/60 mm 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu/střechy 943 Konstrukce ztužujícího věnce střešní konstrukce nosník + vložka 974 Střešní konstrukce Ytong nosník + vložka Ytong Komfort 976 Střešní krytina konstrukce střechy STŘECHY V SYSTÉMU YTONG 23

24 Pultová střecha a + b Nosníky jsou uloženy na obvodové zdivo a podpěra uvnitř půdorysu střechy rovnoběžně nebo kolmo ke spádu střechy. Podpěru může tvořit stěna nebo nosník (ŽB, ocel, dřevo). Konstrukce střechy Ytong Komfort s nosníky ve spádu střechy je běžně zpracovatelná do sklonu 30 (horní hranice pro zpracování je 45, za předpokladu nestandardních opatření při montáži). Konstrukce střechy Ytong Komfort s nosníky rovnoběžnými s okapem střechy je běžně zpracovatelná do sklonu 40 (horní hranice pro zpracování je 45, za předpokladu nestandardních opatření při montáži). Schémata možného řešení nosných prvků pod sedlovou střechou Ytong Komfort typu a). Uvedená rozpětí konstrukcí jsou orientační. Byla stanovena pro konstrukci Ytong Komfort tloušťky 200 a 250 mm pro sklon střechy 35, stálé zatížení g 2 = 1,0 kn/m 2, zatížení sněhem a větrem společně maximálně g s + g w = 0,99 kn/m 2 uvažované kolmo ke střešní rovině (pro tloušťku 200 mm čísla normálním písmem, pro tloušťku 250 mm čísla tučným písmem). Konkrétní případy musí vždy ověřit statik stavby. 6,30 7,40 6,30 7,40 6,30 7,40 6,30 7,40 5,35 10,0 6,00 10,0 24

25 Střešní lať nastojato pro přikotvení tepelné izolace. Zároveň podpírá konec střešní latě ve směru sklonu střechy. Tuto svislou lať osadit do drážky v tepelné izolaci střechy a ke ztužujícímu ŽB věnci připevnit vrutem s hmoždinkou Střešní lať nastojato pro přikotvení tepelné izolace. Zároveň podpírá konec střešní latě ve směru sklonu střechy. Tuto svislou lať osadit do drážky v tepelné izolaci střechy a ke ztužujícímu ŽB věnci připevnit vrutem s hmoždinkou Přesná tvárnice Ytong tl. 450 mm pro nosné obvodové stěny 018 Přesná tvárnice Ytong tl. 50 mm pro nenosné obvodové stěny / příčky (alternativa: podezdívky van, obezdívky apod.) 043 Věncová tvárnice Ytong+ (s EPS tl. 75 mm) 121 Vnější omítka stěny 122 Vnitřní omítka stěny Sklovláknitá tkanina 223 LEGENDA Tepelná izolace stěnové konstrukce XPS desky tl. 70 mm 226 Tepelná izolace střešní konstrukce 2 Multipor tl. 125 mm (položit křízem přes sebe) 311 Hmoždinka s vrutem 318 Kotva zateplovacího systému vrut (např. TWIN UD 7,5 mm) přes střešní lať a zateplení do stropních vložek nebo do ŽB (podle typu vrutu) 323 Kotevní ocelový profil (L profil) 514 Kontralať 60/60 mm 520 Bednění z dřevěných desek 150/25 mm 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu/střechy 974 Střešní konstrukce Ytong nosník + vložka Ytong Komfort 976 Střešní krytina konstrukce střechy Střešní lať nastojato pro přikotvení tepelné izolace. Zároveň podpírá konec střešní latě ve směru sklonu střechy. Tuto svislou lať osadit do drážky v tepelné izolaci střechy a ke ztužujícímu ŽB věnci připevnit vrutem s hmoždinkou. Střešní lať nastojato pro přikotvení tepelné izolace. Zároveň podpírá konec střešní latě ve směru sklonu střechy. Tuto svislou lať osadit do drážky v tepelné izolaci střechy a ke ztužujícímu ŽB věnci připevnit vrutem s hmoždinkou Přesná tvárnice Ytong tl. 450 mm pro nosné obvodové stěny 043 Věncová tvárnice Ytong+ (s EPS tl. 75 mm) 121 Vnější omítka stěny 122 Vnitřní omítka stěny Sklovláknitá tkanina 223 Tepelná izolace stěnové konstrukce XPS desky tl. 70 mm 226 Tepelná izolace střešní konstrukce 2 Multipor tl. 125 mm (položit křízem přes sebe) 311 Hmoždinka s vrutem 318 LEGENDA Kotva zateplovacího : systému vrut (např. TWIN UD 7,5 mm) přes střešní lať a zateplení do stropních vložek nebo do ŽB (podle typu vrutu) 323 Kotevní ocelový profil (L profil) 514 Kontralať 60/60 mm 520 Bednění z dřevěných desek 150/25 mm 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu/střechy 974 Střešní konstrukce Ytong nosník + vložka Ytong Komfort 976 Střešní krytina konstrukce střechy STŘECHY V SYSTÉMU YTONG 25

26 Sedlová střecha do tvaru L Střechy tohoto typu se konstrukčně shodují s předcházejícími typy uvedených střech. Podle požadovaného tvaru střechy se volí nejvhodnější typ nebo kombinace typů konstrukce. Schémata možného řešení nosných prvků pod střechou Ytong Komfort ve tvaru L. sloup nosný rám nosné rámy nosné rámy nosné rámy 26

27 VYBRANÉ DETAILY STŘECH YTONG KOMFORT Detail okna v konstrukci Ytong Komfort Přesná tvárnice Ytong tl. 450 mm pro nosné obvodové stěny 018 Přesná tvárnice Ytong tl. 50 mm pro nenosné obvodové stěny / příčky (alternativa: podezdívky van, obezdívky apod.) 043 Věncová tvárnice Ytong+ (s EPS tl. 75 mm) 121 Vnější omítka stěny 122 Vnitřní omítka stěny Sklovláknitá tkanina 223 Tepelná izolace stěnové konstrukce XPS desky tl. 70 mm 226 Tepelná izolace střešní konstrukce 2 Multipor tl. 125 mm (položit křízem přes sebe) 318 Kotva zateplovacího systému vrut (např. TWIN UD 7,5 mm) přes střešní lať a zateplení do stropních vložek nebo do ŽB (podle typu vrutu) 513 Střešní lať / laťování 60/40 mm 514 Kontralať 60/60 mm 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu/střechy 974 Střešní konstrukce Ytong nosník + vložka Ytong Komfort 976 Střešní krytina konstrukce střechy Detail střechy v místě nosného železobetonového rámu Sloupek Stĺpik spojiť spojit s s vencom věncem nad nižším podlažím Přesná tvárnice Ytong tl. 50 mm pro nenosné obvodové stěny / příčky (alternativa: podezdívky van, obezdívky apod.) 043 Věncová tvárnice Ytong+ (s EPS tl. 75 mm) 121 Vnější omítka stěny 122 Vnitřní omítka stěny Sklovláknitá tkanina 223 Tepelná izolace stěnové konstrukce XPS desky tl. 70 mm 226 Tepelná izolace střešní konstrukce 2 Multipor tl. 125 mm (položit křízem přes sebe) 318 Kotva zateplovacího systému vrut (např. TWIN UD 7,5 mm) přes střešní lať a zateplení do stropních vložek nebo do ŽB (podle typu vrutu) 513 Střešní lať / laťování 60/40 mm 514 Kontralať 60/60 mm 927 ŽB nosná stěnová konstrukce ŽB průvlak pro uložení ŽB stropních nosníků Ytong 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu/střechy 974 Střešní konstrukce Ytong nosník + vložka Ytong Komfort 976 Střešní krytina konstrukce střechy LEGENDA STŘECHY V SYSTÉMU YTONG 27

28 Detail střechy u okapu bez přesahu střechy Přesná tvárnice Ytong tl. 450 mm pro nosné obvodové stěny 018 Přesná tvárnice Ytong tl. 50 mm pro nenosné obvodové stěny / příčky (alternativa: podezdívky van, obezdívky apod.) 043 Věncová tvárnice Ytong+ (s EPS tl. 75 mm) 121 Vnější omítka stěny 122 Vnitřní omítka stěny Sklovláknitá tkanina 223 Tepelná izolace stěnové konstrukce XPS desky tl. 70 mm 226 Tepelná izolace střešní konstrukce 2 Multipor tl. 125 mm (položit křízem přes sebe) 318 Kotva zateplovacího systému vrut (např. TWIN UD 7,5 mm) přes střešní lať a zateplení do stropních vložek nebo do ŽB (podle typu vrutu) 513 Střešní lať / laťování 60/40 mm 514 Kontralať 60/60 mm 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu/střechy 974 Střešní konstrukce Ytong nosník + vložka Ytong Komfort 976 Střešní krytina konstrukce střechy LEGENDA Detail střechy u okapu s přesahem střechy pomocí dřevěného trámku Přesná tvárnice Ytong tl. 450 mm pro nosné obvodové stěny 043 Věncová tvárnice Ytong+ (s EPS tl. 75 mm) 121 Vnější omítka stěny 122 Vnitřní omítka stěny Sklovláknitá tkanina 223 Tepelná izolace stěnové konstrukce XPS desky tl. 70 mm 226 Tepelná izolace střešní konstrukce 2 Multipor tl. 125 mm (položit křízem přes sebe) 311 Hmoždinka s vrutem 312 Chemická kotva 318 Kotva zateplovacího systému vrut (např. TWIN UD 7,5 mm) přes střešní lať a zateplení do stropních vložek nebo do ŽB (podle typu vrutu) 323 Kotevní ocelový profil (L profil) 513 Střešní lať / laťování 60/40 mm 514 Kontralať 60/60 mm 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu/střechy 974 Střešní konstrukce Ytong nosník + vložka Ytong Komfort 976 Střešní krytina konstrukce střechy LEGENDA Detail střechy u okapu s přesahem střechy pomocí krátké krokve Dřevěná konstrukce prodloužení okapu pult. střechy. Zároveň podepírá konec střešní latě ve směru sklonu střechy. Tuto konstrukci osadit v tepelné izolaci konstr. střechy a ke ztužujícímu ŽB věnci připevnit kotvou do betonu. Taktéž k zálivce strop. nosníku žebra! LEGENDA 002 Přesná tvárnice Ytong tl. 450 mm pro nosné obvodové stěny 018 Přesná tvárnice Ytong tl. 50 mm pro nenosné obvodové stěny / příčky (alternativa: podezdívky van, obezdívky apod.) 043 Věncová tvárnice Ytong+ (s EPS tl. 75 mm) 121 Vnější omítka stěny 122 Vnitřní omítka stěny Sklovláknitá tkanina 223 Tepelná izolace stěnové konstrukce XPS desky tl. 70 mm 226 Tepelná izolace střešní konstrukce 2 Multipor tl. 125 mm (položit křízem přes sebe) 311 Hmoždinka s vrutem 318 Kotva zateplovacího systému vrut (např. TWIN UD 7,5 mm) přes střešní lať a zateplení do stropních vložek nebo do ŽB (podle typu vrutu) 323 Kotevní ocelový profil (L profil) 514 Kontralať 60/60 mm 520 Bednění z dřevěných desek 150/25 mm 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu/střechy 974 Střešní konstrukce Ytong nosník + vložka Ytong Komfort 976 Střešní krytina konstrukce střechy 28

29 Vysunutí střechy za štítovou stěnu Vnější krov za štítovou stěnou v exteriéru přesah střechy přes štítovou stěnu pohled / řez Křížové Krížne zavetrenie zavětrování krovcov strešnými latami krovů střešními latěmi Přesná tvárnice Ytong tl. 450 mm pro nosné obvodové stěny 015 Přesná tvárnice Ytong tl. 125 mm pro nenosné vnitřní stěny / příčky (alternativa: podezdívky van, obezdívky apod.) 021 Nosný překlad Ytong 043 Věncová tvárnice Ytong+ (s EPS tl. 75 mm) 121 Vnější omítka stěny 122 Vnitřní omítka stěny Omítkové pletivo/síťka 213 Izolace střešní konstrukce parozábrana 214 Izolace střešní konstrukce paropropustná fólie 222 Tepelná izolace / kročejová izolace konstrukce podlahy 226 Tepelná izolace střešní konstrukce 311 Hmoždinka s vrutem 312 Chemická kotva 314 Spojka zdiva Ytong 323 Kotevní ocelový profil (U, L, T, pásovina apod.) 333 PZ klín 337 Těsnicí páska 512 Krokev 513 Střešní lať / laťování 514 Kontralať 520 Bednění konstrukce krovu 931 Stropní konstrukce Ytong nosník + vložka 941 Konstrukce ztužujícího ŽB věnce v úrovni stropu 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu 943 Konstrukce ztužujícího věnce střešní konstrukce nosník + vložka 962 Betonová mazanina / potěr 965 Vnitřní podlaha / obklad dřevěný/laminát 974 Montovaná střešní konstrukce nosník + vložka 976 Střešní krytina konstrukce střechy Uvedené i další detaily ve formátu dwg a pdf najdete na stránkách společnosti Xella: STŘECHY V SYSTÉMU YTONG 29
