2 Agenda Software Defined Networks v praxi Úvod do problematiky, historie produktu FISd Požadované parametry řešení problematiky Netradiční aplikace Open vswitch infrastruktury na Power architektuře

3 Úvod do prostředí charakteristika produkce Produkční prostředí pro výrobu automobilů (IBM AIX) Provázanost fyzických zařízení (razičky, lisy, utahovačky, tiskárny, výrobní periferie, atp) s IT Provázanost se subdodavateli dle výrobního taktu (Just In Time) Nefukčnost systémů může znamenat dlouhé kolony nákladních automobilů či odchod zaměstnanců na lince domů.

4 Úvod do prostředí charakteristika produkce Systém komunikuje s centrálními systémy (generování VIN, atp) Výroba vozů s centrálními databázemi a aplikačními servery v různých lokacích země vyžaduje dostupnost systémů 7x24 po celý rok Nutnost koordinovaného nasazování nových verzí software aby byla umožněna výroba (unifikace dílů) Software Defined Networks jsou v tomto případě využívány pro urychlení upgrades OS, Middleware a aplikací společně s integračními testy.

5 Úvod do prostředí Okolnosti upgrade a úkol dne.. Obvyklá doba upgrade je 14 dnů čistého času a 4 týdny přípravy ( mio ) Obvyklá velikost týmů je lidí z různých částí zeměkoule v prostředí, kde selhání/chyba je zpoplatněna pokutami v řádech desítek mio CZK Z důvodů centralizace IT pro různé země není možné využít celozávodní dovolenou.. a je nutné provést upgrade a otestování během 1-dnoho dne

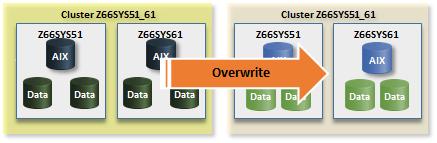

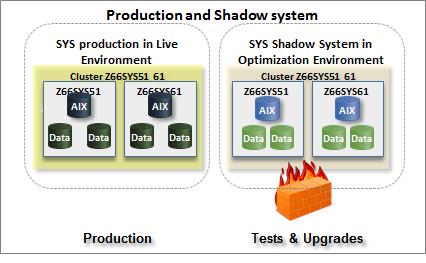

6 Řešení.. System for Production environments updates - 1 CLONE OS a Data s Izolací sítě - 2 Upgrade, testy - 3 Production stop, Dynamic Data Update (DDU) and MOVE Environments za běhu 1 2 3

7 Task: MOVE A clusters to IE and via versa Live Environment (production) Isolation Environments Production IE A Z66SYS53A Z66SYS63A Z66SYS53X Z66SYS63X IE X - Výměna prostředí mezi izolovanou a produkční sítí - Řešení pomocí záměny sítí pomocí různých VLAN tagů -.. s běžícími aplikacemi a clusterware, protože je třeba minimalizovat čas odstávky - Přechodný suspend cluster funkcí - Odstínění problému s pomíchanými daty pomocí FW a OvS

8 Řešení v podobě Open vswitch technologie na SUSE Linuxu Ovládáním Open vswitchů jsme schopni změnit VLAN ID.. a tím pádem i řídit izolovanost nadřazených OS Different Environments and OS components Live Environment (car production) Production Isolated Environments IE A S824 Server Z66SYS52 Z66SYS51 X X Z66SYS62 Z66SYS61 X X Z66SYS52 AIX Z66SYS51 A A Z66SYS62 Z66SYS61 A A Firewall Firewall IE X AIX Z66SYS56 Z66SYS55 A A Z66SYS66 Z66SYS65 A A AIX Z66SYS56 Z66SYS55 X X Z66SYS66 Z66SYS65 X X SAN Switch SAN Switch LAN Switch LAN Switch LAN traffic s SAN traffic

9 Závěr Úspora cca ročně Zkrácení doby odstávek (finančně nevyčíslitelné) ze 14-ti dnů na 2 dny Umožňuje provádět bezpečně (s možnosti rollback) upgrades i během roku

10 Prostor pro dotazy Martin Vaňous Síť, spol. s.r.o

11 Open Source řešení pro Mission critical systémy Firewall Manager , Praha Martin Vaňous Síť, spol. s.r.o

12 Motivace nasazení lokálních Firewallů Rozhodnutí bezpečnostního oddělení o nasazení lokálních Firewallů Zabezpečení aplikací (např. standardizovaná hesla ) Nemožnost dostatečného oddělení komunikace pomocí FW na úrovni aktivních prvků Řešení: Použití Open Source Django Framework pro vývoj aplikace ke zmapování a nastavení lokálních Firewallů Finančně a projektově nemožné bylo implementováno během 1-dnoho roku Vývoj stál 1.2 mio Kč

13 Proces nasazení lokálních FW pomocí Firewall Manager (technická část) Prostředí AIX OS Prostředí AIX OS AIX Firewall v režimu Prostředí zaznamenávání AIX OS AIX Firewall v režimu Prostředí zaznamenávání AIX OS AIX Firewall v režimu zaznamenávání AIX Firewall Filesystém v režimu /fw zaznamenávání Filesystém /fw Filesystém /fw Filesystém /fw Zjištění dat o komunikaci a Import dat do databáze Postgress Analýza spojení a definice pravidel Export konfigurace a aktivace Firewallu Databáze s FW průchody

14 Proces nasazení lokálních FW pomocí Firewall Manager (technická část) Prostředí AIX OS Prostředí AIX OS AIX Firewall v režimu Prostředí zaznamenávání AIX OS AIX Firewall v režimu Prostředí zaznamenávání AIX OS AIX Firewall v režimu zaznamenávání AIX Firewall Filesystém v režimu /fw zaznamenávání Filesystém /fw Filesystém /fw Zjištění dat o komunikaci a Import dat do databáze Analýza spojení a definice pravidel Export konfigurace a aktivace Firewallu Filesystém /fw Aplikační administrátor Databáze s FW průchody

15 Proces nasazení lokálních FW pomocí Firewall Manager (technická část) Prostředí AIX OS Prostředí AIX OS AIX Firewall v režimu Prostředí zaznamenávání AIX OS AIX Firewall v režimu Prostředí zaznamenávání AIX OS AIX Firewall v režimu zaznamenávání AIX Firewall Filesystém v režimu /fw zaznamenávání Filesystém /fw Filesystém /fw Zjištění dat o komunikaci a Import dat do databáze Analýza spojení a definice pravidel Export konfigurace a aktivace Firewallu Filesystém /fw Aplikační administrátor Databáze s FW průchody

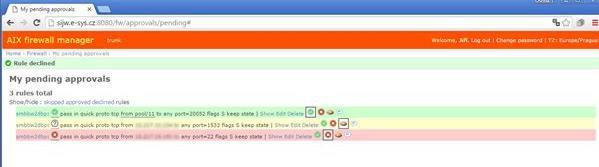

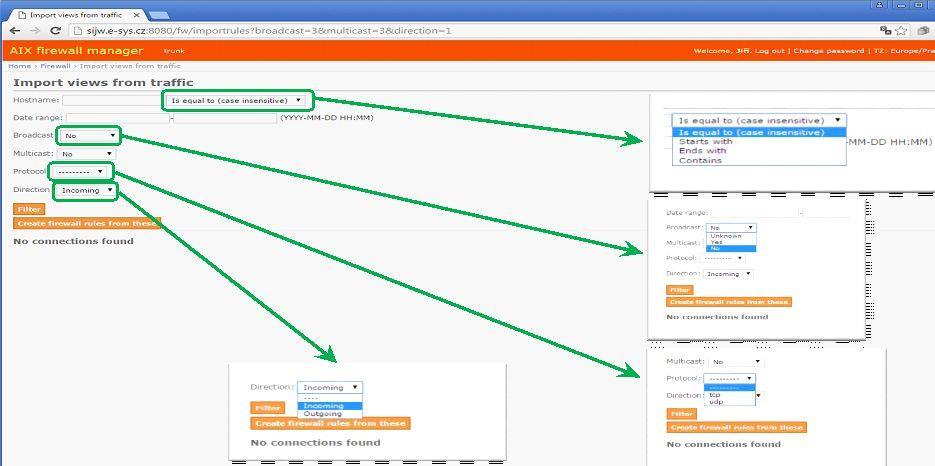

16 Vlastní aplikace Firewall Manager GUI Skupiny pravidel Templates Clustery User management Built-in Workflow Generování pravidel pro Firewall

17 Vlastní aplikace Firewall Manager GUI Skupiny pravidel Templates Clustery User management Built-in Workflow Generování pravidel pro Firewall

18 Závěry Za 2 mio Kč (1.2 mio vývoj, 0.8 nasazení) byl nasazen FW na 300 virtuálních serverech Doba projektu 1 rok (0.5 roku vývoj, 0.5 nasazení) Komerční řešení buď neexistují anebo by projekt stál násobně více s násobně delší dobou implementace
