DVB-T regenerátor Regenerátor přijímá DVB-T signál, odstraňuje všechny opravitelné chyby a provádí novou COFDM modulaci na vybraném DVB-T kanálu.

1 DVB-T regenerátor Regenerátor přijímá DVB-T signál, odstraňuje všechny opravitelné chyby a provádí novou COFDM modulaci na vybraném DVB-T kanálu. umožňuje zvolit libovolný výstupní kanál, ostatní parametry výstupního signálu (FEC, GI, konstelace, počet nosných, šířka kanálu) jsou shodné se vstupním kanálem. RG- 101 je součástí série 905/912 a je kompatibilní s ostatními moduly této série. Nastavení se provádí programátorem PS-011 verze 1.11 a vyšší. 1. BEZPEČNOSTNÍ INSTRUKCE Podmínkou správné funkce a záruky je použití originálního napájecího zdroje typu FA-310 nebo FA-312. Použití jiných zdrojů není přípustné Napájecí zdroj je určen k připojení k síti 230V ± 15%, 50-60Hz Z napájecího zdroje a procesorů neodstraňujte kryt, pokud je zařízení připojeno k síti Zabraňte proniknutí vlhkosti (i kondenzační) do zařízení Opravy musí být prováděny pouze autorizovaným servisem Zkontrolujte, zda je systém správně větrán. Zařízení, jež při provozu překračuje svůj teplotní rozsah (-10 až +45 C), nemusí pracovat spolehlivě Nezakrývejte větrací drážky napájecího zdroje a jeho úložného prostoru V případě jakýchkoli pochybností souvisejících s instalací, provozem nebo bezpečnostními požadavky se obraťte na svého dodavatele 1

2 2. TECHNICKÉ PARAMETRY Typ Vstup DVB-T, DVB-H (EN ) Vstupní kmitočet MHz (VHF), MHz (UHF) Frekvenční krok 0,25 MHz Vstupní úroveň 45 až 100 dbµv Šířka vstupního kanálu 8, 7 nebo 6 MHz Vstupní offset -3/6, -2/6, -1/6, Auto, +1/6, +2/6, +3/6 Napájení do vstupu +24V / 60 ma Ztráta vstupní signálové smyčky 0,9 db +/- 0,1 db Počet nosných 2k, 8k, 4k (DVB-H) Modulace QPSK, 16QAM, 64QAM FEC 1/2, 2/3, 3/4, 5/6, 7/8 Ochranný interval (GI) 1/4, 1/8, 1/16, 1/32 Výstup DVB-T, DVB-H (EN ) Výstupní kmitočet MHz Frekvenční krok 0,25 MHz Modulace Počet nosných FEC Ochranný interval (GI) Šířka výstupního kanálu MER na výstupu 39 db +/- 2,0 db Výstupní úroveň 80 dbµv ±2 Regulace výstupní úrovně 20 db Ztráta výstupní signálové smyčky 0,9 db +/-0,1 db Napájení +3,3V 750 ma, +5,2V 375 ma, +12V 70mA, +24V 0 ma+předz. PA-720 Frekvenční rozsah MHz Zesílení db 44 +/- 1,0 Regulace zesílení db 15 Výstupní úroveň dbuv 119 DIN 45004B 116 IMD3-60 db 110 IMD2-60 db 103 CTB -60 db 104 CSO -60 db 104 XMOD -60 db Šumové číslo db 3,5 +/- 0,5 Ztráta na vstupu EXT db 0 +/- 2,0 Napájení V/mA +24 / 320 FA-310, FA-312 Napájecí zdroj Výstupní napětí / proud V / ma FA ,3/5500, +5,2/2500, +12/1500, +24/500 FA ,3/10000, +5,2/5000, +12/1500, +24/500 Síťové napětí V~ 230 +/- 20% Spotřeba (max.) W FA W max., FA W max. Společné parametry Provozní teplota uvnitř zařízení C Provozní teplota vnějšího prostředí C (55 s ventilátorem) Krytí IP

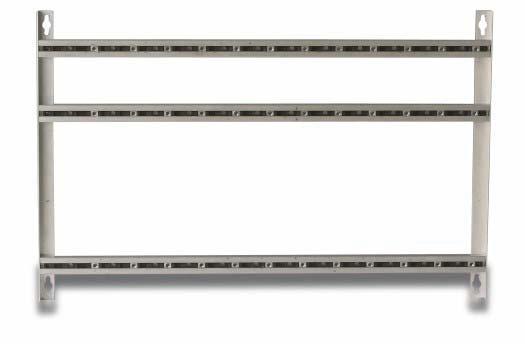

3. MECHANICKÁ INSTALACE Pro mechanickou vestavbu lze použít montážní rám na zeď SP-226 (obr.

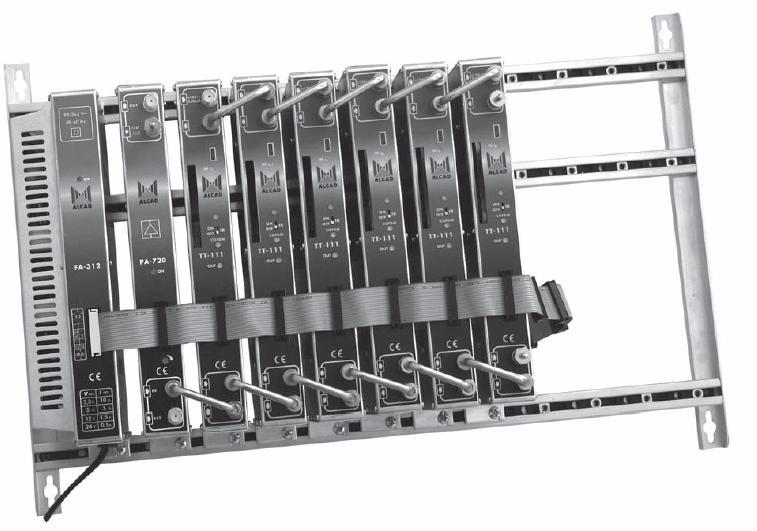

2) nebo rám do 19 skříně SP-725 (obr. 3). Obr.1 Obr.3 Obr.2 Překryvná skříň Obr.

Skříň lze osadit ventilátorem VE-500 (není součástí dodávky).

3 3. MECHANICKÁ INSTALACE Pro mechanickou vestavbu lze použít montážní rám na zeď SP-226 (obr. 1), případně v kombinaci s překryvnou skříní CP-226 nebo CP-426 (obr. 2) nebo rám do 19 skříně SP-725 (obr. 3). Obr.1 Obr.3 Obr.2 Překryvná skříň Obr.2 CP-426 (bez zadní stěny) je určena pro maximálně 2 rámy SP-226. Skříň lze osadit ventilátorem VE-500 (není součástí dodávky). Připevněte všechny moduly pomocí dvojice šroubů k montážnímu rámu SP-226 nebo SP-725. Montážní rám uzemněte. Teplota v místě instalace nesmí překročit rozsah C. Při jejím překročení se výrazně zkracuje životnost napájecího zdroje! 3

4. ZAPOJENÍ NAPÁJENÍ Ve vypnutém stavu propojte napájecí sběrnicí (je součástí dodávky zdroje) napájecí zdroj a všechny moduly. Dbejte na řádné dotlačení kontaktů.

Kapacita napájecího zdroje FA-310 je určena maximálně pro šest regenerátorů a jeden zesilovač PA-720!

4 4. ZAPOJENÍ NAPÁJENÍ Ve vypnutém stavu propojte napájecí sběrnicí (je součástí dodávky zdroje) napájecí zdroj a všechny moduly. Dbejte na řádné dotlačení kontaktů. Všechny moduly musí být řádně připevněny k montážnímu rámu (přes rám se přenáší záporný pól napájení). Montážní rám uzemněte. Kapacita napájecího zdroje FA-310 je určena maximálně pro šest regenerátorů a jeden zesilovač PA-720! Kapacita napájecího zdroje FA-312 je určena maximálně pro dvanáct regenerátorů a jeden zesilovač PA-720! Nepřekračujte maximální počet modulů připojených k jednomu napájecímu zdroji! Vždy nejdříve propojte všechny moduly a až následně připojte zdroj k síťovému napětí! Stejně tak nejdříve vypněte síťové napájení a až následně odpojujte napájecí sběrnici! 4

Všechny moduly musí být před zapnutím zdroje řádně připevněny k montážní liště Nepřekročujte maximální teplotu okolního prostředí - +45 C, při jejím překročení může docházet k výpadkům a zkracuje se

5 Všechny moduly musí být před zapnutím zdroje řádně připevněny k montážní liště Nepřekročujte maximální teplotu okolního prostředí C, při jejím překročení může docházet k výpadkům a zkracuje se životnost zařízení Před jakoukoliv manipulací s napájecí sběrnicí odpojte zdroj od sítě Nikdy nepropojujte napájecí sběrnicí více zdrojů FA-310 navzájem 4.1. Napájení předzesilovače Regenerátory umožňují napájet předzesilovač napětím +24V, 60mA max. 5. PŘIPOJENÍ VSTUPNÍHO A VÝSTUPNÍHO SIGNÁLU Připojení vstupních a výstupních signálů provádějte ve vypnutém stavu! Při propojování více modulů nezapomeňte počítat s průchozím útlumem cca 1 db. 5

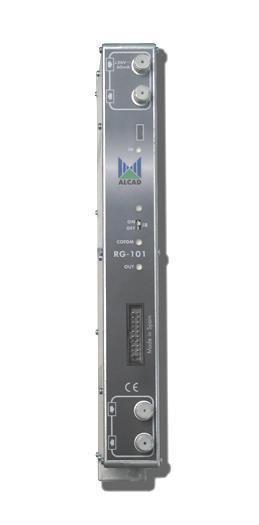

vstupní signálová smyčka 1 - vstup 2 - výstup IR čidlo indikátor programovacího režimu spínač programovacího režimu indikátor zachycení vstupního signálu indikátor správné funkce výstupního DVB-T

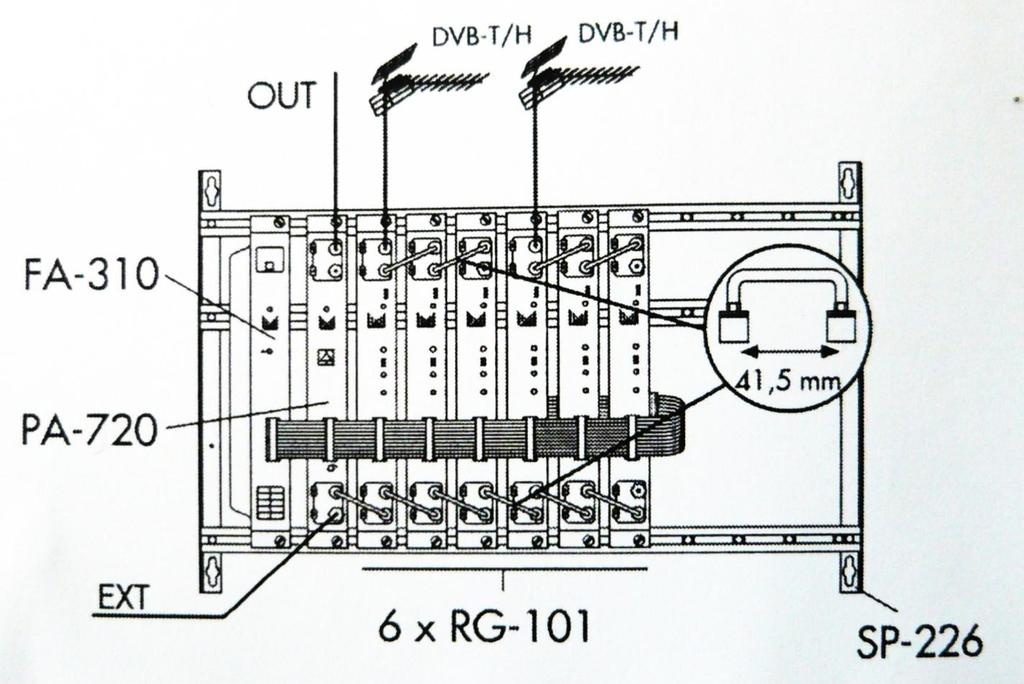

6 vstupní signálová smyčka 1 - vstup 2 - výstup IR čidlo indikátor programovacího režimu spínač programovacího režimu indikátor zachycení vstupního signálu indikátor správné funkce výstupního DVB-T modulátoru konektor pro připojení napájecí sběrnice výstupní signálová smyčka 3 - vstup 4 - výstup Připojení vstupního signálu: Signál z TV antény připojte do vstupu (1) vstupní signálové smyčky. Signál lze pomocí propojek zapojených mezi výstup (2) vstupní signálové smyčky a vstup (1) dalšího modulu přivést do více modulů. Poslední nevyužitý výstup (2) musí být zakončen zakončovacím odporem 75Ω. Ve vstupu (1) je přítomno napětí +24V/60 ma pro napájení předzesilovače. Připojení výstupů: Výstupní signál z výstupní signálové smyčky (4) lze pomocí propojek zapojených mezi výstup (4) a vstup (3) dalšího modulu sloučit postupně s výstupy všech modulů a připojit ke vstupu zesilovače PA-720. Poslední nevyužitý vstup (3) musí být zakončen zakončovacím odporem 75Ω. Poznámka: Dva kusy signálových propojek jsou součástí dodávky 6

7 6. PROGRAMOVÁNÍ Regenerátor lze programovat infračerveným programátorem PS-011. Důležité upozornění: Pro správný přenos dat mezi a programátorem PS-011 umístěte IR vysílač programátoru PS-011 do vzdálenosti 15 až 30 cm před IR čidlo na regenerátoru a nepohybujte s ním, dokud není ukončen přenos dat. Programování pomocí programátoru PS-011: Přepněte do programovacího režimu přepnutím přepínače IR do polohy ON. Indikátor programovacího režimu se rozsvítí žlutě. Zapněte programátor PS-011 stiskem klávesy Zvolte Select series Vyberte 905-RG Regenerator DVB-T/H Zvolte Configure module Nastavte parametry vstupního signálu: Program by Channel table Channel Frequency Bandwith Offset Zvolte zda budete nastavovat vstupní frekvenci (frequence) nebo vstupní kanál (channel) Pokud budete zadávat vstupní kanál, nastavte tabulku BG CCIR Zadejte vstupní kanál nebo vstupní frekvenci (střed TV kanálu) Zadejte šířku vstupního kanálu (obvykle 8 MHz) Zadejte offset vstupního signálu (obvykle 0 MHz) 7

8 Namiřte programátor přední stranou na IR čidlo na regenerátoru (vzdálenost 15 až 30 cm), stiskněte modrou klávesu COPY a počkejte na dokončení přenosu dat. Pokud jsou parametry vstupního signálu zadány správně a signál je přítomen ve vstupu (1), rozsvítí se zelený indikátor IN. Kontrola vstupního signálu: Namiřte programátor přední stranou na IR čidlo na regenerátoru (vzdálenost 15 až 30 cm), stiskněte zelenou klávesu READ a počkejte na dokončení přenosu dat. Nyní můžete zkontrolovat úroveň (Input level) a chybovost (BER) vstupního signálu. Nastavte výstupní kanál nebo frekvenci: Zvolte zda budete nastavovat vstupní frekvenci (frequence) nebo Program by výstupní kanál (channel) Channel table Pokud budete zadávat výstupní kanál, nastavte tabulku BG CCIR Channel Frequency Zadejte výstupní kanál nebo výstupní frekvenci (střed TV kanálu) Ponechte kurzor na pozici frekvence nebo kanálu, namiřte programátor přední stranou na IR čidlo na regenerátoru (vzdálenost 15 až 30 cm), stiskněte červenou klávesu T a počkejte na dokončení přenosu dat. Nastavte frekvenční offset a úroveň výstupního signálu: Offset Attenuation Zadejte offset výstupního signálu (obvykle 0 MHz) přeneste stiskem červené klávesy T Zadejte hodnotu útlumu výstupního signálu (v db) oproti maximální hodnotě (80 dbuv) přeneste stiskem červené klávesy T Přepněte zpět do provozního režimu přepnutím přepínače IR do polohy OFF. 7. ZÁRUKA, SERVIS Na všechny komponenty hlavní stanice ALCAD série 905/912 se vztahuje záruční doba 36 měsíců ode dne prodeje. Aktuální verzi manuálu, novinky a příslušenství najdete na Záruční a pozáruční servis provádí: ANTECH spol. s r.o. Rovnice 998/6, Břeclav tel , fax servis@antech.cz 8
