1 Aktivní DVB-T Venkovní Anténa SRT ANT 15 Návod k obsluze

2 1.0 Úvod Děkujeme za zakoupení DVB-T antény STRONG SRT ANT 15. Tato anténa byla speciálně navržena pro příjem digitálního terestriálního signálu. Může být zapojena s jakýmkoliv DVB- T přijímačem a je určena pro venkovní použití. Kryt antény je UV odolný a také vodětěsný. Spolu s dodávaným kitem pro instalaci můžete anténu připevnit na zeď, balkón nebo mimo dům. Tato anténa je aktivní, což znamená, že má zabudovaný nízkošumový zesilovač, jenž zesiluje signál přijímaný anténou pro lepší výkon. Proto potřebuje být napájena prostřednictvím přijímače nebo externího adaptéru. Doporučujeme před instalací antény pečlivě přečíst tento návod, což by Vám mělo pomoci získat nejlepší výkon antény. Specifikace Frequency range: Zisk: RF výstupní odpor: Napájení - dva způsoby: VHF 47 ~ 230 MHz, UHF 470 ~ 870 MHz 45 db pro VHF and UHF 75 Ohm 5 V DC 40 ma via anténní konektor přijímače nebo 9 V DC 100 ma via externí 230 V AC do DC adaptér Čeština Speciální vlastnosti Rozdílné instalace: na zeď nebo na tyč Vestavěný FM filtr, VHF filtr Vodě a UV odolný kryt Vestavěný nízkošumový zesilovač Dobře zaměřitelné: optimizováno pro přesné zaměření, příjem bez rušivých vedlejších signálů 2.0 Obsah balení Aktivní DVB-T anténa. Konzole pro uchycení na zeď. Příslušenství pro uchycení na zeď. Příslušenství pro uchycení na tyč. Koaxiální kabel. Power Inserter. AC Adaptér.

Spolu s dodávaným kitem pro instalaci můžete anténu připevnit na zeď, balkón nebo mimo dům.

3 Konzole Příslušenství Příslušenství Koaxiální kabel Power Injector AC Adaptér Anténa 3.0 Safety notes Před jakýmkoliv propojením se ujistěte, že přijímač je odpojen ze zásuvky. Používejte originální příslušenství Zkrat může navždy poškodit Váš přijímač Nikdy neinstalujte anténu mimo dům nebo ve vlhkém prostředí jako koupena Před zapojením se vždy přesvědčte, že používáte správný adaptér. Špatná polarizace nebo napájení může navždy poškodit anténu 4.0 Připojení antény - příprava 1. Zjistěte, zda je vysílání ve Vašem místě s horizontální nebo vertikální polarizací. 2. Připevněte anténu na základnu jak je ukázáno na obrázku: 3. V závilsoti na typu vysílání, upravte anténu do požadované pozice.

Používejte originální příslušenství Zkrat může navždy poškodit Váš přijímač Nikdy neinstalujte anténu mimo dům nebo ve vlhkém prostředí jako koupena Před zapojením se vždy

4 Čeština Vertikální uchycení Horizontální uchycení 4. Vaše anténa potřebuje napájení 5 V. Zjistěte dle manuálu k přijímači, zda je to umožněno. A. Napájení antény DVB-T přijímačem 1. Jakmile jste přesvědčeni, že Váš přijímač má 5 V výstup, odpojte jej z napájení. 2. Vezměte delší koaxiální kabel z balení a propojte jej a anténou. 3. Nyní propojte koaxiální kabel s Vaším přijímačem do konektoru ANT (in) nebo RF (in). Bližší informace naleznete v návodu k přijímači. 4. Zapojte přijímač do zásuvky. 5. Pokračujte bodem 5 instalace antény. 3

Jakmile jste přesvědčeni, že Váš přijímač má 5 V výstup, odpojte jej z napájení. 2.

5 Zapojení Vnitřní Vnější Přijímač nebo TV Koaxiální kabel Smyčka pro odkapávání vody Pokud Váš přijímač nepodporuje aktivní napájení antény, postupujte následovně:: B. napájení antény pomocí externího adaptéru 1. Odpojte pijímač z napájení. 2. Vezměte delší koaxiální kabel z balení a propojte jej a anténou. 3. Nyní propojte koaxiální kabel s power separatorem. 4. Kratší kabel propojte s power separatorem, a s konektorem ANT (in) nebo RF (in). Bližší informace naleznete v návodu k přijímači. 5. Zapojte přijímač do zásuvky a napajení z adaptéru do power separátoru. 6. Pokračujte bodem 5 instalace antény. 4

Vezměte delší koaxiální kabel z balení a propojte jej a anténou. 3. Nyní propojte koaxiální kabel s power separatorem. 4.

6 Propojení Vnitřní Vnější AC Adaptér (DC 9 V) Čeština Přijímač nebo TV Koaxiální kabel Koaxiální kabel Power injector Smyčka pro odkapávání vody 5.0 Instalace antény 1. Zapněte Vaší TV a nastavte ji na zobrazení signálu z DVB-T přijímače. 2. Stiskněte tlačítko [MENU] na dálkovém ovládání přijímače. V nastavení přijímače vyhledejte položku napájení externí antény a tu zvolte. (Běžně je v Menu položka ANT power, Ext Antenna power nebo Active antenna power). 3. Vyberte v Menu přijímače položku, jenž zobrazuje úroveň přijímaného signálu. (Běžně je tato položka u volby Channel Scan). 4. Nyní se zaměřte na nastavení antény v závislosti na zobrazované síle a kvalitě signálu. Držte anténu v rukou co nejvýše. Nyní pomale točte s anténou okolo její osy (horizontálně) a sledujte změnu síly signálu na TV. Jakmile najdete polohu s nejvyšší úrovní signálu, anténu v této poloze upevněte. 5. Je důležité takto umístit anténu, protože pouze tak může být zajištěn dostatečně silný signál. Pro zlepšení úrovně signálu můžete zkusit přemístit anténu na jiné místo v pokoji, blíže k oknu nebo na vyšší místo. Poznámka- Je doporučeno neumisťovat anténu blízko: Zařízení, jenž jsou zdrojem rádiového vlnění (bezdrátové telefony, GSM telefony, mikrovlnné trouby) Zařízení s vysokou spotřebou energie (elektrické ohřívače, fény, klimatizace) 5

V nastavení přijímače vyhledejte položku napájení externí antény a tu zvolte. (Běžně je v Menu položka ANT power, Ext Antenna power nebo Active antenna power). 3.

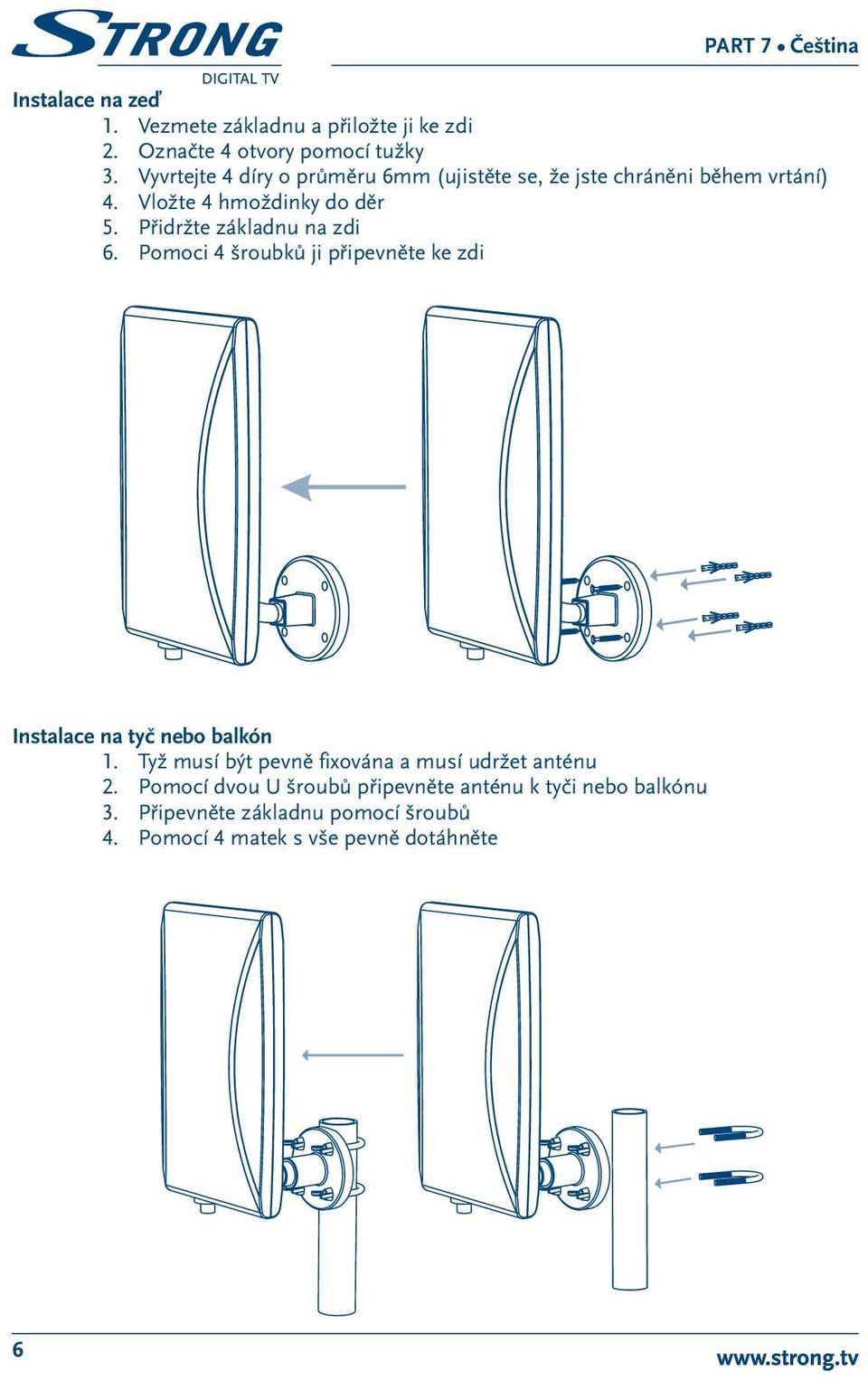

7 Instalace na zeď 1. Vezmete základnu a přiložte ji ke zdi 2. Označte 4 otvory pomocí tužky 3. Vyvrtejte 4 díry o průměru 6mm (ujistěte se, že jste chráněni během vrtání) 4. Vložte 4 hmoždinky do děr 5. Přidržte základnu na zdi 6. Pomoci 4 šroubků ji připevněte ke zdi Instalace na tyč nebo balkón 1. Tyž musí být pevně fixována a musí udržet anténu 2. Pomocí dvou U šroubů připevněte anténu k tyči nebo balkónu 3. Připevněte základnu pomocí šroubů 4. Pomocí 4 matek s vše pevně dotáhněte 6

Přidržte základnu na zdi 6. Pomoci 4 šroubků ji připevněte ke zdi Instalace na tyč nebo balkón 1.
