NÁVOD K OBSLUZE CCX 1,5 F CCX 2,5 F. Mobilní odpařovací klimatizace - chladící jednotky s ionizací vzduchu

Transkript

1 NÁVOD K OBSLUZE CCX 1,5 F CCX 2,5 F Mobilní odpařovací klimatizace - chladící jednotky s ionizací vzduchu

2 Děkujeme Vám, že jste si vybrali odpařovací chladící jednotky Munters řady CCX Před použitím si pečlivě přečtěte návod k obsluze a uschovejte si jej pro případnou další potřebu. Zajistěte proškolení obsluhy UPOZORNĚNÍ Zařízení instalujte a používejte výhradně v místech, kde je to povoleno vzhledem k prostředí a velikostně odpovídajících místech vzhledem k jejich výkonu. Zařízení nesm být používáno v místech v rozporu s návodem a s místními bezpečnostními a provozním předpisy. Dále zařízení musí být umístěno na rovné pevné nehořlavé podložce, a to v jeho základní poloze, musí být zabráněno samovolnému posunu (pojezdová kola) a nesm být instalováno u zdrojů tepla, v prašném prostředí či v místech ohrožených požárem Za provozu nesmí být zařízení bez úplného delšího dozoru Před připojením zařízení k elektrické síti, vždy zkontrolujte 100% stav el.napájecíh kabelu a el.zásuvky, do které bude zařízení připojeno. Poškozený el.napájecí kabe nesmí být použit a musí být vyměněn odborným pracovníkem, nebo odbornou firmou Totéž se týká el.zásuvky. Technické hodnoty el.zásuvky musí odpovídat hodnotám uvedeným na zařízení. Zařízení nesmí obsluhovat děti a osoby, které nejsou právně odpovědné. Za tyto skupiny lidí nese odpovědnost jejich dozor. Obsluha musí být řádně proškolena a seznámena s návodem. Zařízení za chodu nesmí být přikryto a potřebuje okolo sebe prostor pro vstup vzduchu a zejména výstup vzduchu. Pokud zařízení při zapnutí, nebo během provozu vykazuje nestandardní známky ( vibrace, nadměrná hlučnost, únik vody, apd. ) ihned jej vypněte a odpojte od el.sítě Kontaktujte odborný servis. Za škody vzniklé neodborným, nesprávným používáním a nedodržováním návodu a platných předpisů, neodpovídá výrobce ani dodavatel, ale je plně odpovědný uživatel 1.Doporučené provozní podmínky Pracovní teplota 18 C - 45 C Relativní vlhkost do 85% Atm.tlak mbar Teplota vody do 45 C Tlak vody 1,5-6 bar Používáním hodně tvrdé, nebo hodně měkké vody se může zkrátit životnost chladícího panelu. Pozor, je však zakázáno přidávat chemikálie do vody, používejte výhradně čistou vodu! Z těchto důvodů je chladící panel spotřební materiál Výkonost zařízení je přímo závislá na teplotě a relativní vlhkosti okolního prostřed Zařízení zapínejte a vypínejte výhradně hlavním vypínačem, nikdy ne přívodním el.kabelem

3 2.Princip činnosti Zařízení Munters jsou energeticky nenáročná zařízaní, úsporná a konstrukčně jednoduchá Pracují na principu odpařování vody. Ventilátor tlačí vzduch přes chladící desku, kde je ochlazován a vyfukován do prostoru. Voda obíhá čerpadlem a chladící desku zkrápí shora dolů. Zvyšováním relativní vlhkosti, se snižuje teplota vzduchu Starý opotřebovaný teplý vzduch je tlakem ventilátoru vytláčený ven z prostoru a je tak nahrazován novým čerstvým ochlazeným vzduchem ze zařízení. Za tím účelem je nutné aby za chodu zařízení bylo v místnosti otevřené okno, dveře, případně použít odsávac ventilátor potřebného výkonu. Obecně platí, že stejné množství chladného vzduchu z CCX za hod.provozu, musí stejné množství opotřebovaného vzduchu odejít z místnosti Zásada, čím vyšší teplota a nížší rel.vlhkost v místnosti, tím je vyšší chladící výkon Zařízení mají výhodu také v tom, že jsou ekologické, nemají kompresor s chladíc kapalinou, a jsou energeticky úsporné. Obecně šetří uživateli náklady na provoz 3.Ionizace vzduchu Obsah aniontů v ovzduší, je dle odborníků jedním z nejdůležitějších ukazatel jakosti ovzduší. Anionty v kyslíku způsobují lepší absorpci přes orgány lidského těla, zlepšení zdravotního stavu a vnitřního rozpoložení V uzavřených prostorách při použití standardních klimatizací, obsah kationtů rychle roste. Což je příčinou tzv.chorob z klimatizací, závratě hlavy, poruchy spánku, stres srdeční a další zdravotní potíže Dalším prvkem, který má velký podíl na obdobných zdravotních potížích, jsou syntetické stavební materiály, oděvy a nábytek, které odstraňují velké množství aniontů z vnitřního prostředí. Dále statický náboj z plastů spotřebovává rovněž velké množství aniontů Celkově jsou tak prostředí, kde je velmi nízký obsah aniontů v ovzduší Vědci objevili, že vyšší koncentrací aniontů v ovzduší, se velmi rychle upravují různé zdravotní potíže nervového a psychického typu, jako jsou např.deprese, bolesti hlavy migrény, nespavost, agresivita, poruchy soustředění, apd Odpařovací zařízení CCX produkují aniontů za vteřinu. Po několika hodinách provozu, se prostředí v daném prostoru stává srovnatelné s lesním prostředím Zlepšuje se funkce srdce, plíc, metabolismu apd. Vysoký obsah aniontů v ovzduší předchází rovněž roznášení pylů a množení bakteri Což je velký přínos pro zejména alergiky. 4.Příklady použití průmysl, textilní, papírenský, tiskařský, chemický, apd. fitcentra, sportovní haly jídelny, restaurace, bary, kavárny ( zahrádky ) obchody, markety, výstavní a předváděcí stánky, autosalony, hotely kanceláře, konfereční sály, školy, nemocnice domy, byty, chaty, přívěsy a možné použít i ve volném prostoru ( pergoly ) obecně prostory s možností dobré ventilace

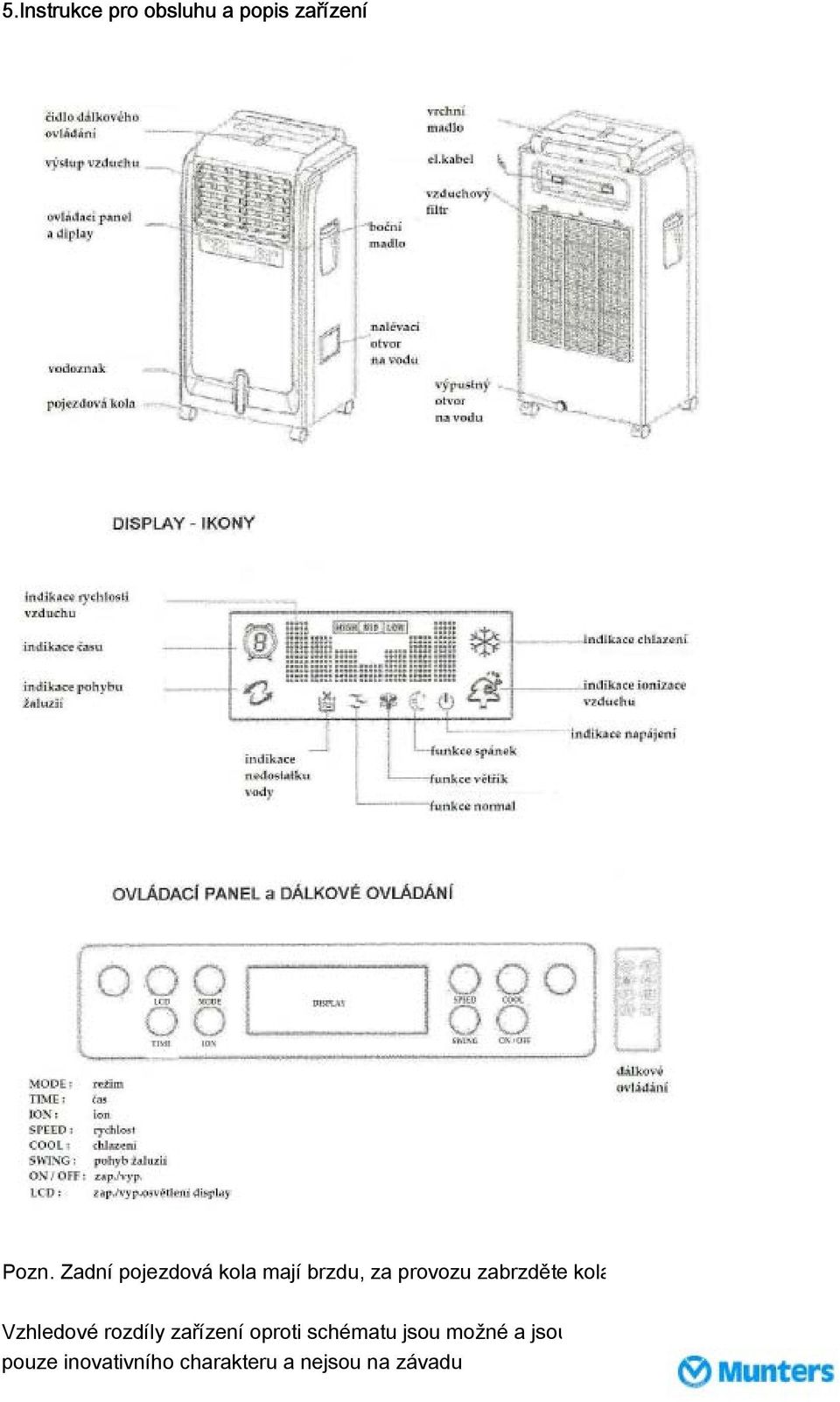

4 5.Instrukce pro obsluhu a popis zařízení Pozn. Zadní pojezdová kola mají brzdu, za provozu zabrzděte kola Vzhledové rozdíly zařízení oproti schématu jsou možné a jsou pouze inovativního charakteru a nejsou na závadu

5 Provoz : 1. Doplnění zásobníku vody - před plněním zkontroluj uzavření krytky vypouštění Otevření zásobníku : jemným zatlačením na krytku, se otevře krytka Uzavření zásobníku : jemným zatlačením krytky, se krytka uzavře používejte zásadně jen čistou vodu z čisté nádoby vlejte pozvolna vodu do zásobníku vody, pozor opatrně, aby se zabránilo nežádoucímu vytékání vody na podlahu dolejte vodu do polohy Max 2. Připojit zařízení k el.zdroji. Rosvítí se indikace napájení a zařízení pípne 3. ON / OFF - Zapnutí zařízení zapnuto / vypnnuto 4. COOL - Chlazení ( automatické chlazení ) zapnuto / vypnuto 5. SPEED - Rychlost ventilátoru Vysoká / střední / nízká ; HIGH / MID / LOW 6. SWING - Ovládání pohybu žaluzií ( zadních svislých ) zapnuto / vypnuto Tímto se nastavuje i pevný směr foukání, jednoduše, kam chcete, aby vzduch foukal, na té poloze pohyb vypnete Přední vodorovné žaluzie jsou pevné 7. ION - Ionizace vzduchu ( info o ionizaci viz.odst.3. ) zapnuto / vypnuto 8. MODE - Zvolit způsob chodu ventilátoru normal / větřík / spánek NORMAL normal možnost ručního nastavení spínačem SPEED BREEZE větřík rychlost se střídá každých několik sekund SLEEP spánek rychlost je aktivována na poslední úroveň 9. TIME - Aktivace funkce časomíry nastavení času chodu zařízení na 1 až 9 hod. / nebo stálý chod Při nastavení času a i bez nastavení, zkontroluj stav vody Po uběhnutí nastaveného času se zařízení vypne 10. LCD LCD - Display, zapnutí a vypnutí osvětlen Jinak při použití kteréhokoliv spínače se vždy rozsvítí display a sám se automaticky po určitém čase vypne 11. Dálkové ovládání : stejné funkce, jako ovládací panel Používejte výhradně baterie, stejných hodnot a velikostí, jako je baterie, která je přiložena v originálním balení

6 Obecné pokyny : Pro správný chod zařízení nezapomeňte zajistit větrání např.oknem, dveřmi, dostatečné velikosti, popřípadě použijte odsávací ventilátor potřebného výkonu Vypouštěcí otvor vody má krytku na závit s těsněním. Dbejte, aby byla krytka dostatečně uzavřena, aby nedocházelo k úniku vody. Vypouštění vody je samospádem. Pro dokonalé vypuštění vody je nutné, aby dvě osoby za madla mírně naklonilyccx. Pozor na kola. Při používání tlačítek na ovládacím panelu ( dálkovém ovládání ), dbejte mírných časovýc prodlení mezi jednotlivými funkcemi ( nemačkat tlačítka rychle za sebou ) Před transportem zařízení vždy vypněte, odpojte od el.sítě a vypustěte vodu ze systému Zajistěte, aby transport zařízení byl v jeho základní poloze a zamezte jeho samovolnému pohybu. Vždy dodržujte pro transport informace na balení - kartonu Pokud nebudete zařízení delší dobu používat, odpojte jej od el.sítě, smotejte el.napájec kabel do držáku, vypustěte vodu ze systému, vyčistěte vzduchový filtr oklepáním, zakryjte zařízení proti prachu a uložte jej vzpřímeně na suchém a teplém místě V případě potřeby servisu, kontaktujte odbornou firmu. 6.Technické údaje CCX1,5 CCX2,5 vzduchový výkon m3/hod napětí V / Hz 230 / / 50 příkon W proud A 0,75 1,45 spotřeba vody lit./hod. 1,8 až 2,5 3 až 4 objem nádrže lit rozměry mm 540 x 410 x x 440 x 1170 hmotnost kg pro prostory m2 10 až až 40 7.Některé závady a jejich odstranění Závada Možná příčina Možné řešení Hlavní panel nefunguje Diodové kontrolky - - ikony nefungují Slabý průtok vzduchu, špatně chladí Nemožnost kontroly rychlosti ventilátoru není el.napětí - zdoj poškozený panel spálená pojistka úplně poškozený panel porucha el.systému, bliká kontrolka nevhodné umístění v prostředí úplně poškozený panel ventilátor nepracuje na plno vzduchový filtr je zablokovaný nádrž na vodu je zablokovaná poškozený ventilátor poškozený panel není zajištěna ventilace prostoru pro odvod opotřebovaného vzduchu poškození osvětlení panelu poškozený panel zkontroluj el.napětí vyměnit pojistku odstraň zdroj porucha el.instalace odstraň zdroj poruchy zkontroluj ventilátor vyčisti vzduchový filtr vyčisti nádrž, nebo vyměnit vodu vyměnit ventilátor otevřít okno, popř.dveře, nebo použít odsávací ventilátor výměna osvětlení Voda vytéká z vypouštěcího ventilu poškozené těsnění ventilu výměna těsnění ventilu

7 8.Záruka Na zařízení se poskytuje záruka dle platných předpisů pro ČR v den prodeje Záruka se nevztahuje na mechanická poškození, neodborný zásah, zásah do zařízen v jeho záruční době. Dále se nevztahuje na závady vzniklé neodborným používáním nedodržováním návodu k obsluze, provozních podmínek a všeobecných zásad a platných předpisů - norem. Rovněž se záruka nevztahuje na spotřební materiál Spotřebním materiálem je chladící deska a baterie do dálkového ovládán V záruční době se zákazník prokazuje účetním dokladem, záručním listem Další informace k záruce mohou být uvedeny v záručním listu 9.Orientační obecné výkony ( za předpokladu dostatečného větrání ) Pozor Všechny igelitové sáčky v balení nesmí přijít do styku s dětmi a s osobami nezpůsobilými Obalový materiál likvidujte dle platných předpisů. Použitá elektrická a elektronická zařízení obsahují škodlivé látky pro životní prostřed Tato zařízení nesmí být skladována na skládkách, musí být podrobena recyklaci Informace Vám podá prodejce.
