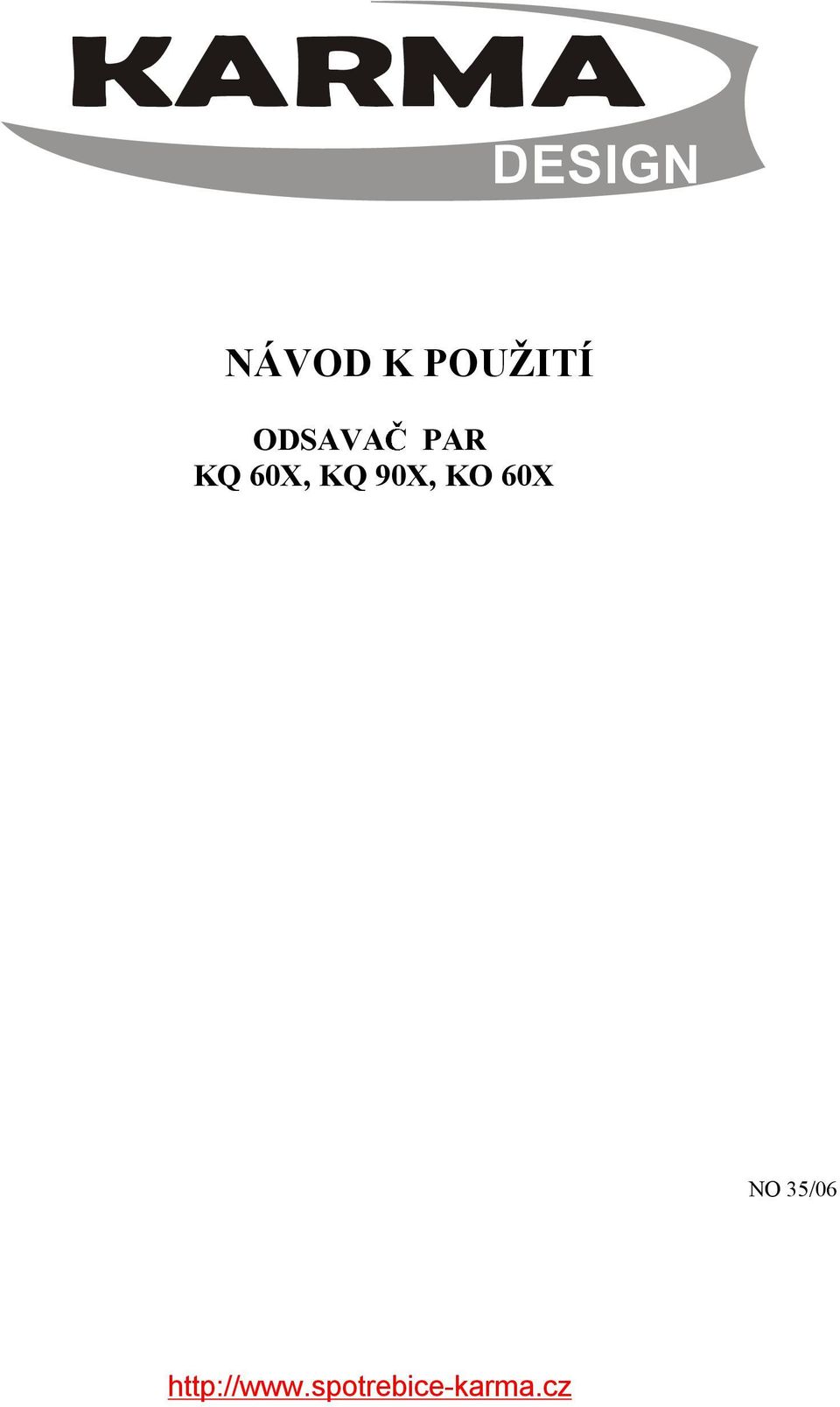

1 NÁVOD K POUITÍ ODSAVA PAR KQ 60X, KQ 90X, KO 60X NO 35/06

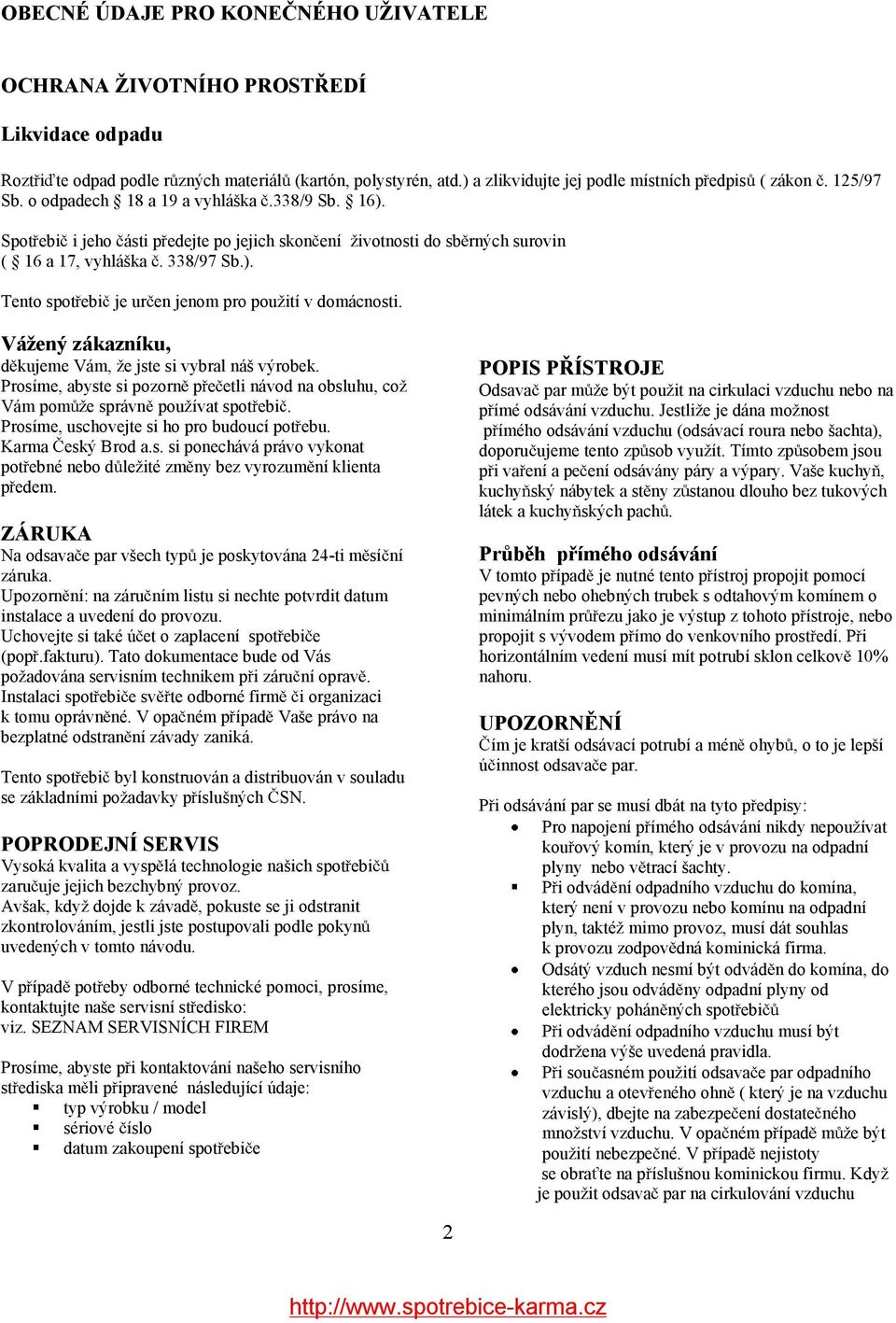

2 OBECNÉ ÚDAJE PRO KONE NÉHO UIVATELE OCHRANA IVOTNÍHO PROST EDÍ Likvidace odpadu Rozt i te odpad podle r zných materiál (kartón, polystyrén, atd.) a zlikvidujte jej podle místních p edpis ( zákon. 125/97 Sb. o odpadech 18 a 19 a vyhláka.338/9 Sb. 16). Spot ebi i jeho ásti p edejte po jejich skon ení ivotnosti do sb rných surovin ( 16 a 17, vyhláka. 338/97 Sb.). Tento spot ebi je ur en jenom pro pouití v domácnosti. Váený zákazníku, d kujeme Vám, e jste si vybral ná výrobek. Prosíme, abyste si pozorn p e etli návod na obsluhu, co Vám pom e správn pouívat spot ebi. Prosíme, uschovejte si ho pro budoucí pot ebu. Karma eský Brod a.s. si ponechává právo vykonat pot ebné nebo d leité zm ny bez vyrozum ní klienta p edem. ZÁRUKA Na odsava e par vech typ je poskytována 24-ti m sí ní záruka. Upozorn ní: na záru ním listu si nechte potvrdit datum instalace a uvedení do provozu. Uchovejte si také ú et o zaplacení spot ebi e (pop.fakturu). Tato dokumentace bude od Vás poadována servisním technikem p i záru ní oprav. Instalaci spot ebi e sv te odborné firm i organizaci k tomu oprávn né. V opa ném p ípad Vae právo na bezplatné odstran ní závady zaniká. Tento spot ebi byl konstruován a distribuován v souladu se základními poadavky p ísluných SN. POPRODEJNÍ SERVIS Vysoká kvalita a vysp lá technologie naich spot ebi zaru uje jejich bezchybný provoz. Avak, kdy dojde k závad, pokuste se ji odstranit zkontrolováním, jestli jste postupovali podle pokyn uvedených v tomto návodu. V p ípad pot eby odborné technické pomoci, prosíme, kontaktujte nae servisní st edisko: viz. SEZNAM SERVISNÍCH FIREM Prosíme, abyste p i kontaktování naeho servisního st ediska m li p ipravené následující údaje: typ výrobku / model sériové íslo datum zakoupení spot ebi e POPIS P ÍSTROJE Odsava par m e být pouit na cirkulaci vzduchu nebo na p ímé odsávání vzduchu. Jestlie je dána monost p ímého odsávání vzduchu (odsávací roura nebo achta), doporu ujeme tento zp sob vyuít. Tímto zp sobem jsou p i va ení a pe ení odsávány páry a výpary. Vae kuchy, kuchy ský nábytek a st ny z stanou dlouho bez tukových látek a kuchy ských pach. Pr b h p ímého odsávání V tomto p ípad je nutné tento p ístroj propojit pomocí pevných nebo ohebných trubek s odtahovým komínem o minimálním pr ezu jako je výstup z tohoto p ístroje, nebo propojit s vývodem p ímo do venkovního prost edí. P i horizontálním vedení musí mít potrubí sklon celkov 10% nahoru. UPOZORN NÍ ím je kratí odsávací potrubí a mén ohyb, o to je lepí ú innost odsava e par. P i odsávání par se musí dbát na tyto p edpisy: Pro napojení p ímého odsávání nikdy nepouívat kou ový komín, který je v provozu na odpadní plyny nebo v trací achty. P i odvád ní odpadního vzduchu do komína, který není v provozu nebo komínu na odpadní plyn, takté mimo provoz, musí dát souhlas k provozu zodpov dná kominická firma. Odsátý vzduch nesmí být odvád n do komína, do kterého jsou odvád ny odpadní plyny od elektricky pohán ných spot ebi P i odvád ní odpadního vzduchu musí být dodrena výe uvedená pravidla. P i sou asném pouití odsava e par odpadního vzduchu a otev eného ohn ( který je na vzduchu závislý), dbejte na zabezpe ení dostate ného mnoství vzduchu. V opa ném p ípad m e být pouití nebezpe né. V p ípad nejistoty se obra te na p íslunou kominickou firmu. Kdy je pouit odsava par na cirkulování vzduchu 2

3 s aktivním filtrem, provoz je neomezen. Musí být dodreny p edpisy týkající se vypout ní odsávacího vzduchu. Provoz p i cirkulaci vzduchu Pokud není moné p ímého odsávání vzduchu, bude pouit systém cirkulace, kde se filtruje vzduch p es aktivní uhlíkový filtr a istý se vrátí do místnosti obr.1a. Je nutno nasadit p ísluný uhlíkový filtr (pachový filtr). POKYNY PRO INSTALACI Instalace spot ebi e musí být v souladu s t mito p edpisy: SN Poární bezpe nost lokálních spot ebi SN P ipojování elektr.p ístroj a spot ebi SN Prost edí pro elektr.za ízení SN EN Elektr.spot.pro domácnost SN EN Bezpe nost elektr.spot. pro domácnost ást 2:Zvlátní poadavky na sporákové odsava e par POKYNY K MONTÁI Odsava par musí být vdy uprost ed místa na va ení. Minimální vzdálenost mezi plochou nesoucí varné nádoby na plotýnkách a nejnií ástí odsava e par, musí být nejmén 650 mm. Upevn ní ke zdi Vyvrtejte díry A podle obr. 2. Odsava upevn te ke zdi a vyrovnejte jej do horizontálního polohy pomocí záv s. Po vyrovnání odsava definitivn upevn te prost ednictvím dvou roub A obr. 4. Pro r zné montání podmínky pouijte p ísluné typy roub a hmodinek, které budou odpovídat typu zdiva (nap. porobeton, cihla, sádrokarton atd.) Budou-li rouby a hmodinky dodávány jako sou ást výrobku, ujist te se, zda odpovídají typu zdiva, na n ná být odsava namontován. Montá teleskopického komínu Elektrický pívod protáhn te pod krytem teleskopického komínu. Pokud bude odsava instalován s odsáváním ven z místnosti, prove te otvor pro odtah vzduchu obr.1b (pokud jej ji nemáte pipravený). Umíst te úchytnou konzoly obr.2,3 horního dílu komínu takovým zp sobem, aby byla v ose s odsava em a dodrujte p itom vzdálenost od stropu vyzna enou na obr. 2., ozna te a vyvrtejte díry. Následn ji upevn te ke zdi prost ednictvím roub A obr. 3. Vsa te horní díl komínu do dolního dílu. Pro p ipevn ní horního dílu k úchytné konzoli pouijte rouby B obr. 3. Budete-li chtít zm nit funkci odsava e na filtra ní verzi, vyádejte si u vaeho prodejce filtry s aktivním uhlíkem a sledujte montání pokyny. ELEKTRICKÉ ZAPOJENÍ Zapojení tohoto spot ebi e musí provést kvalifikovaný pracovník. Upozorn ní Zkontrolujte, zda nap tí Vaeho domovního rozvodu souhlasí s poadovaným nap tím udaným na výrobním títku tohoto elektrického spot ebi e. Výrobní títek najdete uvnit p ístroje. Odsava par musí být p ipojen t íílovým p ívodním kabelem. P ístroj m e být z d vod rozli ných norem v r zných zemích dodáván bez zástr ky. P ipojení obr.1c NÁVOD K OBSLUZE Odsava par musí být uveden do chodu p i pe ení a va ení. Nem l by být vypnut bezprost edn po ukon ení va ení nebo pe ení (doporu ujeme vypínat a po 15.min) Ovládání obr. 5 P ístroj je vybaven t emi rychlostními stupni. Ovládání osv tlení je nezávislé na chodu p ístroje. P ehled symbol Tla ítko A - osv tlení Tla ítko B - vypnutí odsava e Tla ítko C - první rychlost Tla ítko D - druhá rychlost Tla ítko E - t etí rychlost Kontrolka G - kontrolka provozu odsava e Stisknutím tla ítka A zapnete nebo vypnete osv tlení. Stisknutím tla ítek C,D nebo E zapnete odsava na p íslunou rychlost. Stisknutím tla ítka B odsava vypnete. Bezpe nostní pravidla flambování pod odsava em je zakázáno fritování musí být p i celém pr b hu pod dohledem z d vod monosti samovznícení oleje. Je d leité pravideln istit kadý filtr nacházející se v odsava i par, jinak hrozí nebezpe í poáru. Dbejte, aby ho áky, plotny a zóny, které jsou v provozu,byly vdycky zakryty hrnci. Tím p edejdete p eh átí filtru. V p ípad p ímého odsávání se p esv d ete,zda je odtahové potrubí volné, hlavn kdy nebylo delí dobu pouívané. ÚDRBA P ístroj musí být p i údrb odpojen od elektrické sít. a) it ní Vn jí ásti p ístroje ist te tekutým istícím prost edkem. Nikde nepouívejte brusných prost edk. b) Vým na árovky 1. Vypn te spot ebi. 2. Odstra te ze spodní ásti tukové filtry dv (t i) kovové kazety obr Vym te árovku. 4. Nasa te zp t na spodní ást tukové filtry dv (t i) kovové kazety. c)vým na uhlíkového filtru,osazení nového filtru pro cirkulaci Tento typ filtru se pouívá pouze p i cirkulovaném odsávání vzduchu. Nasátý vzduch prochází p es aktivní uhlíkový filtr a je zbaven kuchy ských pach. Filtr není vymývatelný. Má být p iblin dvakrát do roka vym n n. Pokud se jedná o model, kde jsou filtry dva, je nutno vym nit oba. 3

4 Vým na filtru: 1. Vypn te spot ebi. 2. Odstra te ze spodní ásti tukové filtry dv (t i) kovové kazety obr Pooto te filtrem a stáhn te jej sm rem do boku obr P i osazení nového filtru vyberte vhodnou redukci. 3. Nový filtr nasa te z boku na odsávací jednotku a zajist te pooto ením. 4. Nasa te zp t na spodní ást tukové filtry-dv (t i) kovové kazety. P i osazení nového filtru pro cirkulaci vypus te bod 3. d)vým na tukového filtru Výpary a kuchy skými pachy nasycený vzduch prochází p es tukový filtr a poté (jedná-li se o filtr s cirkulací vzduchu) p es aktivní filtr (pachový filtr). Ú innost p ístroje závisí na stavu filtru. Aluminiové filtry obr.6 doporu ujeme vymývat kadých dní ve vlané vod s klasickým mycím prost edkem na nádobí. Vzhledem k tomu, e se skládá z více kovových lit, nesmí se ohýbat a stla ovat. D leité Výrobce odmítá jakoukoliv odpov dnost za pípadné kody, které vzniknou pi zanedbání výe uvedených pokyn. Technická data KO-60 X KQ-60X KQ-90 X Barva odsava e nerez nerez nerez Hmotnost (kg) Sací výkon max. (m 3 /hod) Po et elektromotor P íkon motoru (W) Regulace otá ek 3-stup ové 3-stup ové 3-stup ové Hlu nost motoru max. 48 dba 48 dba 48 dba Typ osv tlení árovka árovka árovka Osazení osv tlení 2x40 W 2x40 W 2x40 W Po et tukových filtr 2x hliníkový 2x hliníkový 2x hliníkový Filtr pro recyklaci 1x F-268 2x F-268 2x F-268 Elektrické p ipojení 230V, 50Hz 230V, 50Hz 230V, 50Hz Jit ní 3A 3A 3A P ívodní kabel ANO 80 cm s koncovkou ANO 80 cm s koncovkou ANO 80 cm s koncovkou Sada pro zabudování ne Ne ne Rozm ry vn jí í ka 600 mm 600 mm 900 mm Rozm ry vn jí hloubka 490 mm 490 mm 490 mm Rom ry vn jí-výka 600 a 970 mm 600 a 970 mm 600 a 970 mm Odtah-pr m r 120 mm 120 mm 120 mm Umíst ní odtahu horní Horní horní 4

5 C Obr.1 Obr.2 Obr. 3 Obr.4 5 Obr.5

6

7 Obr.6 Obr.7 Schema zapojení 230V / 50Hz 310W celkem 2x40W max 230W

8

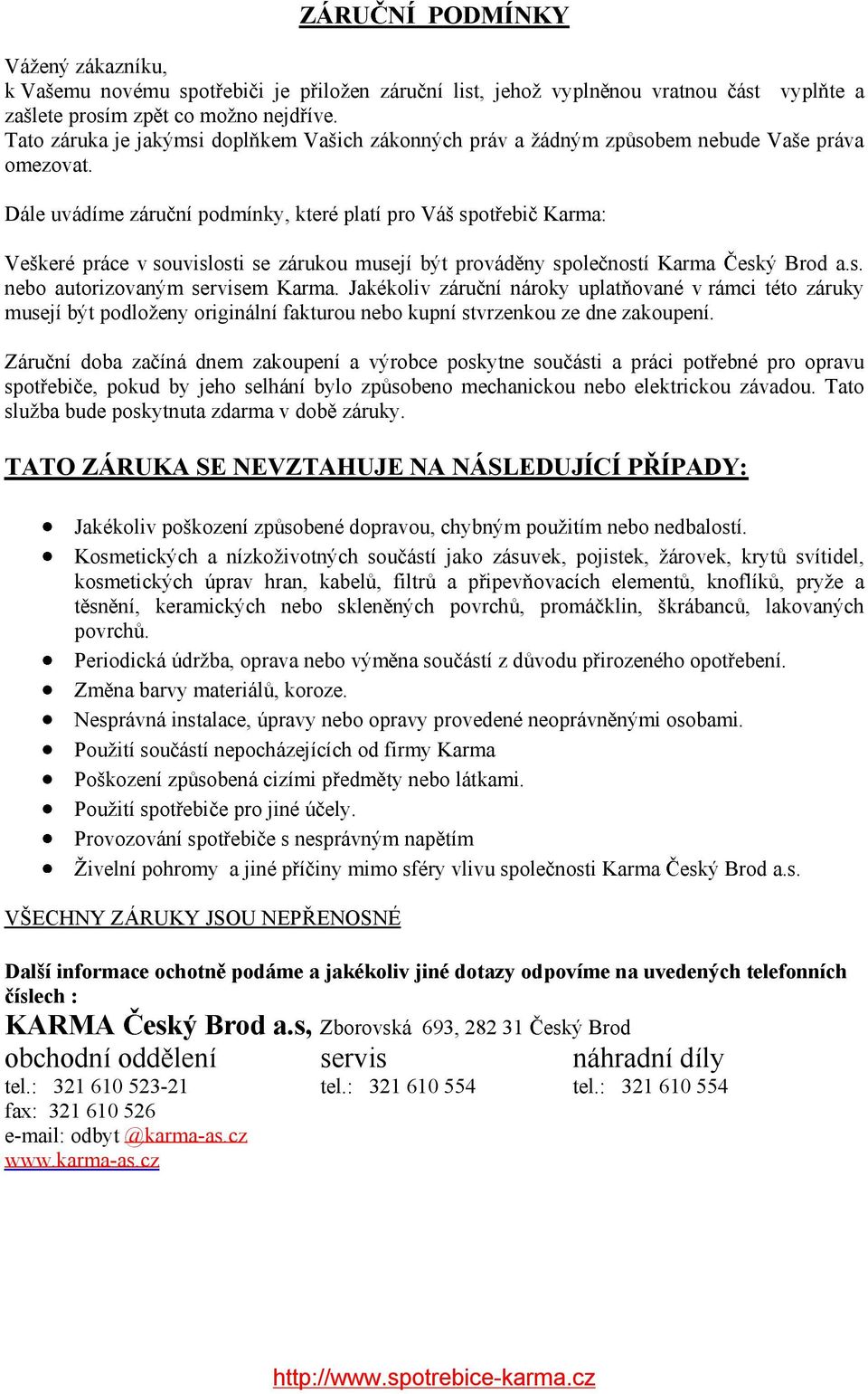

9 ZÁRU NÍ PODMÍNKY Váený zákazníku, k Vaemu novému spot ebi i je piloen záru ní list, jeho vypln nou vratnou ást vypl te a zalete prosím zp t co mono nejd íve. Tato záruka je jakýmsi dopl kem Vaich zákonných práv a ádným zp sobem nebude Vae práva omezovat. Dále uvádíme záru ní podmínky, které platí pro Vá spot ebi Karma: Vekeré práce v souvislosti se zárukou musejí být provád ny spole ností Karma eský Brod a.s. nebo autorizovaným servisem Karma. Jakékoliv záru ní nároky uplat ované v rámci této záruky musejí být podloeny originální fakturou nebo kupní stvrzenkou ze dne zakoupení. Záru ní doba za íná dnem zakoupení a výrobce poskytne sou ásti a práci pot ebné pro opravu spot ebi e, pokud by jeho selhání bylo zp sobeno mechanickou nebo elektrickou závadou. Tato sluba bude poskytnuta zdarma v dob záruky. TATO ZÁRUKA SE NEVZTAHUJE NA NÁSLEDUJÍCÍ P ÍPADY: Jakékoliv pokození zp sobené dopravou, chybným pouitím nebo nedbalostí. Kosmetických a nízkoivotných sou ástí jako zásuvek, pojistek, árovek, kryt svítidel, kosmetických úprav hran, kabel, filtr a pipev ovacích element, knoflík, prye a t sn ní, keramických nebo sklen ných povrch, promá klin, krábanc, lakovaných povrch. Periodická údrba, oprava nebo vým na sou ástí z d vodu p irozeného opot ebení. Zm na barvy materiál, koroze. Nesprávná instalace, úpravy nebo opravy provedené neoprávn nými osobami. Pouití sou ástí nepocházejících od firmy Karma Pokození zp sobená cizími p edm ty nebo látkami. Pouití spot ebi e pro jiné ú ely. Provozování spot ebi e s nesprávným nap tím ivelní pohromy a jiné p í iny mimo sféry vlivu spole nosti Karma eský Brod a.s. VECHNY ZÁRUKY JSOU NEP ENOSNÉ Dalí informace ochotn podáme a jakékoliv jiné dotazy odpovíme na uvedených telefonních íslech : KARMA eský Brod a.s, Zborovská 693, eský Brod obchodní odd lení servis náhradní díly tel.: tel.: tel.: fax:

10 KARMA eský Brod a.s. Zborovská eský Brod tel.: fax: internet: 10
