Výměnu proveďte v následujícím pořadí:

Transkript

1 Jak vyměnit brzdové destičky zadních brzdových čelistí na Výměnu proveďte v následujícím pořadí: 1 Výměnu brzdových destiček provádějte v setu; vždy vyměňte všechny destičky na jedné nápravě. Umožní to efektivnější brzdění. Nemyjte brzdové součástky benzínem, dieselovým palivem ani jinými benzínovými čistidly. Uvolněte upevňovací šrouby kola. 2 3 Zvedněte zadní část vozidla a zajistěte vozidlo na podpěrách Odstraňte zadní kola Povolte páku ruční brzdy. Odstraňte bubnovou brzdu 1 8

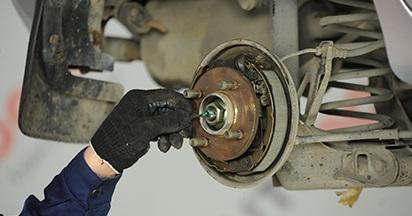

2 5.2 6 Odstraňte ochrannou hlavici ložiska náboje. 7 Odstraňte závlačku zajišťující matici náboje. 9 Odstraňte náboj kola z kloubu řízení. 8 Uvolněte a odstraňte šroub náboje Odstraňte spodní zpětnou pružinu brzdových čelistí. 2 8

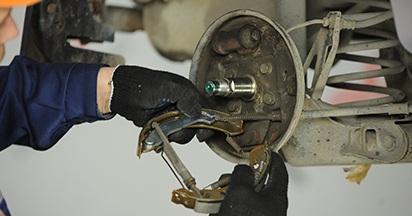

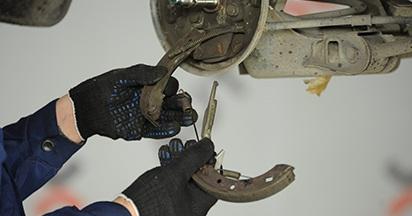

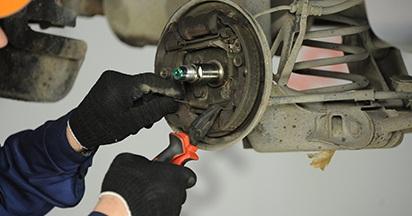

3 Odstraňte zádržné závlačky brzdových čelistí Vytáhněte obě brzdové čelisti z pracovního brzdového válce a snažte se nepoškodit těsnění. Vyjměte obě čelisti z upevňovacích svorek AutoDoc doporučuje: Po odstranění brzdového třmenu nestláčejte brzdový pedál. Vypadl by totiž píst z brzdového válce, vylila by se brzdová kapalina a systém by ztratil tlak. Odpojte lanko ruční brzdy. 3 8

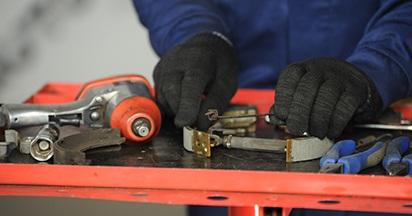

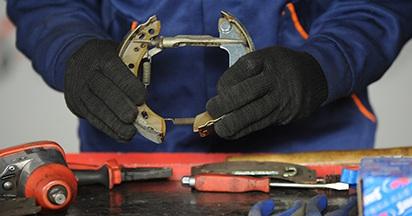

4 13.2 AutoDoc doporučuje: Vyčistěte podložný brzdový kotouč auta. Vyčistěte brzdový buben Proveďte další demontáž na vrchní zadržovací pružině a na nastavovacím mechanismu Nainstalujte vrchní zádržné pružiny a nastavovací mechanismus na nových brzdových čelistech. 4 8

5 Nainstalujte spodní zpětné pružiny Zapojte lanko ruční brzdy k páce ruční brzdy Nainstalujte brzdové čelisti na pracovní brzdový válec, na svorku podpůrného kotouče brzdy. 5 8

6 Nainstalujte zádržné závlačky brzdových čelistí. 20 Nainstalujte náboj kola na kloub řízení. 22 Nainstalujte závlačku upevňovací matice ložiska náboje. 21 Zašroubujte matici náboje. 23 Nainstalujte uzávěr šroubu náboje. 6 8

7 24 Nainstalujte brzdový buben a upevněte jej. 25 Nainstalujte kolo. 26 AutoDoc doporučuje: Prvních 150 až 200 km po výměně brzdových destiček brzděte opatrně a pomalu. Vyhněte se zbytečnému a prudkému brzdění až do úplného zastavení. Upravte hladinu brzdové kapaliny v expanzní nádržce. Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Video návody Prohlédněte si naše podrobné video návody s opravou vašeho auta na našem youtube kanálu. Prohlédnout si video návody. AutoDoc online Doufáme, že tato informace byla pro vás užitečná! Čelisti bubnové brzdy nejvyšší kvality pro vaše auto Nissan Micra K11 jsou dostupné na stránce AutoDoc. Přejít na stránku. 7 8
