Výměnu proveďte v následujícím pořadí:

Transkript

1 Jak vyměnit ložisko předního náboje na Citroen C3 Výměnu proveďte v následujícím pořadí: 1 Zatáhněte páku ruční brzdy. 3 2 Pod zadní kola umístěte klíny. 4 Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách Uvolněte upevňovací šrouby kola. 5 Odstraňte přední kola. 6.1 Odšroubujte upevnění brzdového třmenu 1 10

2 6.2 7 Odstraňte brzdový třmen. 8.1 AutoDoc doporučuje: Přivažte třmen k zavěšení kol nebo ke karoserii drátkem bez odpojení od brzdové hadičky, aby se předešlo ztrátě tlaku v brzdovém systému. Po odstranění brzdového třmenu nestláčejte brzdový pedál. Vypadl by totiž píst z brzdového válce, vylila by se brzdová kapalina a systém by ztratil tlak. Odšroubujte šrouby uložení brzdového kotouče a odstraňte jej Odšroubujte koncovou šroub kloubu řízení. 2 10

3 10 Použitím speciálního nářadí vytlačte koncovku táhla řízení z čepu řízení Odstraňte ABS snímač od táhla řízení. 12 Uvolněte upevňovací matici náboje kola Odstraňte kulový čep z táhla řízení. Uvolněte upevňovací matici kulového čepu 3 10

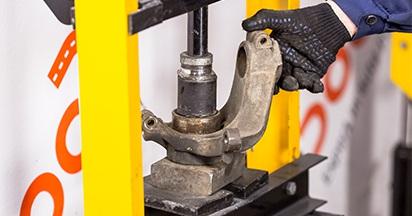

4 15 Odstraňte hnací hřídel z náboje kola Odšroubujte spodní upevnění vzpěry tlumiče. 18 Odstraňte kloub řízení spolu s nábojem. Stlačte náboj kola a zúženou část válcového ložiska. 19 Odstraňte prstenec z kloubu řízení Vytlačte ložisko náboje kola. 4 10

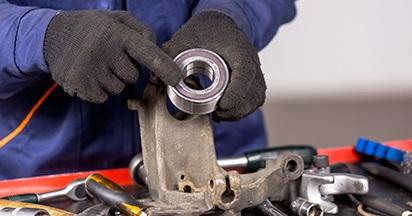

5 20.2 AutoDoc doporučuje: Vyčistěte součástky a aplikujte tenkou vrstvu mazadla na uložení ložiska Nainstalujte ložisko náboje tak, aby magnetický pásek ABS byl umístěn na vnitřní straně náboje kola Vtlačte nové ložisko do kloubu řízení. 22 Nainstalujte prstenec do kloubu řízení. 5 10

6 Nainstalujte náboj kola na kloub řízení. 24 Nainstalujte čep nápravy spolu s nábojem kola Utáhněte spodní upevnění tlumiče. 27 Nainstalujte hnací hřídel do náboje kola. Spojte kulový čep ovládacího ramene k táhlu řízení a nainstalujte upevňovací šrouby kulového čepu. 6 10

7 28 29 Zajistěte matici. Zašroubujte matici náboje Nainstalujte snímač ABS na táhlo řízení a zajistěte jej. 31 Připojte koncovku táhla řízení ke kulovému čepu a toto spojení upevněte Nainstalujte brzdový kotouč a zajistěte jej. 7 10

8 Nainstalujte brzdový třmen a upevněte jej. 8 10

9 Nainstalujte kolo. 35 Auto dejte na zem a přišroubujte šrouby v křížovém poradí. Video návody Prohlédněte si naše podrobné video návody s opravou vašeho auta Citroen C3 na našem youtube kanálu. Prohlédnout si video návody. AutoDoc online Doufáme, že tato informace byla pro vás užitečná! Sety ložisek nábojů/kol nejvyšší kvality pro vaše auto Citroen C3 jsou dostupné na stránce AutoDoc. Přejít na stránku. 9 10
