Výměnu proveďte v následujícím pořadí:

Transkript

1 Jak vyměnit tlumiče přední nápravy na VOLKSWAGEN TOURAN 1 Výměnu proveďte v následujícím pořadí: 1 Vyměňte zároveň oba tlumiče v rámci opravy vašeho auta VOLKSWAGEN TOURAN 1. 2 Zatáhněte páku ruční brzdy. 3 Pod zadní kola umístěte klíny. Uvolněte upevňovací šrouby kola. 4 5 Zvedněte přední část vozidla a zajistěte vozidlo na podpěrách Odstraňte přední kola. 1 13

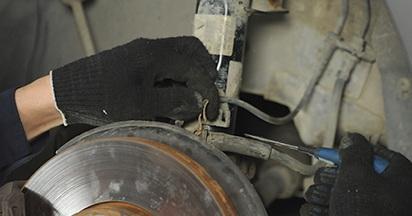

2 6 Odšroubujte vrchní upevnění stabilizační podpěry Odpojte upevnění ABS snímače a jeho kabelu ze vzpěry tlumiče. 8 Odpojte držák brzdové hadičky od vzpěry tlumiče. 9 Odpojte snímač opotřebení brzdových destiček. 2 13

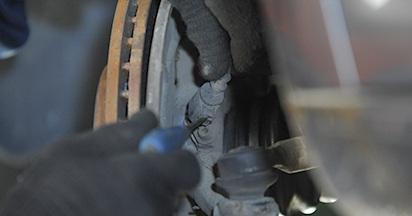

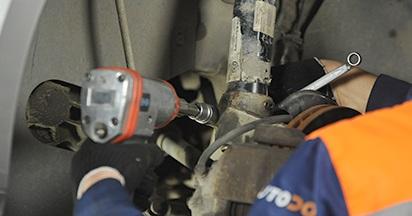

3 10 Odpojte snímač ABS. 12 Odšroubujte spodní upevnění vzpěry tlumiče. 11 Odšroubujte držák ABS kabelu. 13 Odšroubujte matici nápravy náboje Odpojte kloub řízení od vzpěry tlumiče. 3 13

4 Otevřete kapotu Odšroubujte šrouby ochranného krytu

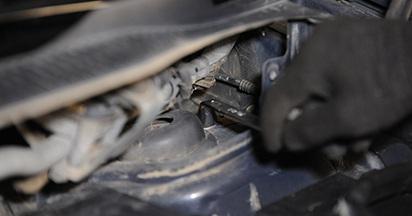

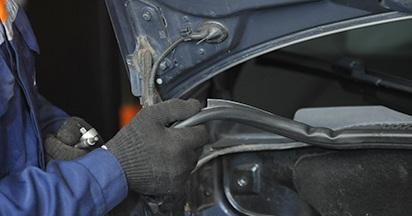

5 Odstraňte vrchní uzávěr protipožární stěny Odstraňte ochranný kryt Odšroubujte vrchní upevnění vzpěry tlumiče. 5 13

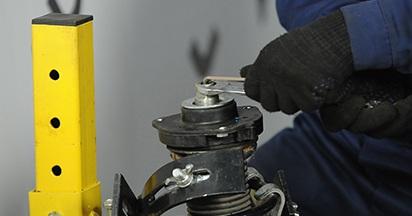

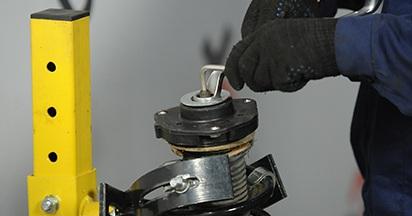

6 20 21 Nastavte vzpěru tlumiče na zařízení pro stlačení pružiny. Odstraňte vzpěru zavěšení kol. AutoDoc doporučuje: Mějte na paměti, že při použití zařízení pro stlačení pružiny musí být pružiny bezpečně uloženy a stlačeny na protilehlých stranách. 22 Stlačte pružinu. Zajistěte správnou polohu pružiny prstenci. Ujistěte se, že vinuté pružiny jsou pevně spojeny s jejich uloženími Odstraňte vrchní uložení, podpůrné ložisko a vrchní uzávěr pružiny. Odšroubujte upevňovací prvky na vrchní straně uložení vzpěry tlumiče. 6 13

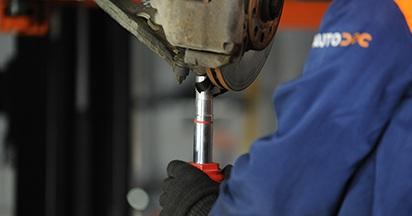

7 25 Odstraňte pružinu. 26 Odstraňte prachový návlek tlumiče a doraz tlumiče. AutoDoc doporučuje: Důkladně zkontrolujte uložení tlumiče, prachový návlek a doraz. Pokud je to nutné, vyměňte je. Před instalací ručně stlačte nový tlumič alespoň 3-5 krát Nainstalujte pružinu. Nasaďte nový tlumič na speciální podpěru pro následnou montáž pružiny 7 13

8 29 Nainstalujte návlek proti prachu a doraz na nový tlumič Stlačte pružinu Nainstalujte vrchní uložení, ložisko uložení vzpěry a vrchní pružinové uložení. Utáhněte vrchní upevnění uložení vzpěry tlumiče Nainstalujte vzpěru tlumiče do oblouku kola. 8 13

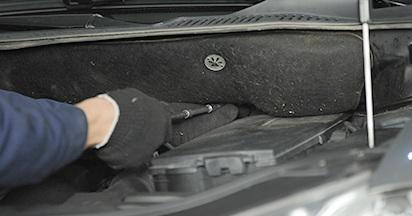

9 Upevněte vrchní uložení vzpěry tlumiče Nainstalujte ochranný kryt Utáhněte šrouby ochranného krytu. 9 13

10 Nainstalujte vrchní uzávěr na protipožární stěnu. Zavřete kapotu Nainstalujte čep nápravy na vzpěru tlumiče. Utáhněte spodní upevnění tlumiče

11 40 Utáhněte držák ABS kabelu. 42 Připojte upevňovací prvek ABS snímače a jeho kabelu k vzpěře tlumiče. 44 Zapojte snímač ABS. 41 Upevněte brzdovou hadičku na vzpěru. 43 Zapojte snímač opotřebení brzdových destiček. 45 Utáhněte vrchní uložení stabilizační podpěry 11 13

12 46 Zašroubujte matici nápravy náboje. 47 Nainstalujte kolo. 48 Auto dejte na zem a přišroubujte šrouby v křížovém poradí Video návody Prohlédněte si naše podrobné video návody s opravou vašeho auta VOLKSWAGEN TOURAN 1 na našem youtube kanálu. Prohlédnout si video návody. AutoDoc online Doufáme, že tato informace byla pro vás užitečná! Tlumiče nejvyšší kvality pro vaše auto VOLKSWAGEN TOURAN 1 jsou dostupné na stránce AutoDoc. Přejít na stránku
