1 SMW SERIE SUBWOOFER Návod k použití

2 Základní připojení: Připojení pomocí více zesilovačů Kabelové konektory 1 Regulační požadavky: EN EN EN /-3-3

3 Blahopřejeme k nákupu tohoto subwooferu od společnosti SkyTec. Před použitím výrobku si přečtěte instrukce. BEZPEČNOSTNÍ POKYNY Poškození sluchu: Reproduktory dokáží snadno generovat vysokou hladinu akustického tlaku (SPL) dostatečnou na to, aby způsobily trvalé poškození sluchu lidem v okolí. Je třeba dbát na to, aby se zabránilo dlouhodobému vystavení SPL nad 85 db. Před připojením nebo odpojením reproduktoru se ujistěte, že je zesilovač odpojen. Reproduktor musí být namontován kvalifikovaným elektrikářem. Nezatěžujte zařízení, aby nedošlo k poškození reproduktorů. Tento reproduktor připojte pouze ke kvalitnímu zesilovači. Přímé napětí na výstupu zesilovače poškodí reproduktory. Přetížení zesilovače může způsobit poškození reproduktoru. Nezatěžujte zařízení, aby nedošlo k poškození reproduktorů. Neumísťujte otevřený oheň (svíčku atd.) Na horní část zařízení nebo vedle něj - NEBEZPEČÍ POŽÁRU. Jen pro vnitřní použití. Pokud se zařízení používá ve venkovním prostředí, musíte se ujistit, že do zařízení se nemůže dostat žádná vlhkost. Ujistěte se, že je zařízení umístěno na stabilním a pevném povrchu. Reproduktory lze naskládat na sebe, ale na krabici neukládejte více než 60 kg. Reproduktor je možné zavěsit. Používejte pouze silný a výrobcem schválený montážní materiál. Reproduktor musí být namontován kvalifikovaným technikem, který má zkušenosti s montáží takových zařízení. Během montáže se ujistěte, že v montážní oblasti se nikdo nenachází. Používejte pouze stojany, které jsou dost silné na to, aby unesly hmotnost reproduktoru. Nepokoušejte se umístit více než jeden reproduktor na stojan určený pro jeden reproduktor. Na zařízení nepokládejte kapaliny a chraňte ho před vlhkostí. Vlhkost může značně zkrátit životnost zařízení. Používejte pouze vhodné dopravní prostředky, pokud chcete posouvat zařízení mějte na paměti, že je těžké - chraňte svá záda. Pokud je výrobek poškozen do té míry, že jsou viditelné vnitřní části, NEPOUŽÍVEJTE zařízení a nezapojujte jej do elektrické zásuvky. Obraťte se na svého prodejce nebo společnost Tronios. Nikdy se nepokoušejte opravit zařízení sami. Toto zařízení neobsahuje žádné části, které se dají opravit. Veškeré opravy by měly provádět pouze kvalifikovaní technici. Před zapnutím zařízení nastavte nejnižší hlasitost. Zařízení uchovávejte mimo dosah dětí. Chraňte životní prostředí. Pokud je to možné, recyklujte obalový materiál. Nevhazujte vadné zařízení do běžného komunálního odpadu, ale předejte na recyklaci. Části zařízení mohou být recyklovány. 2

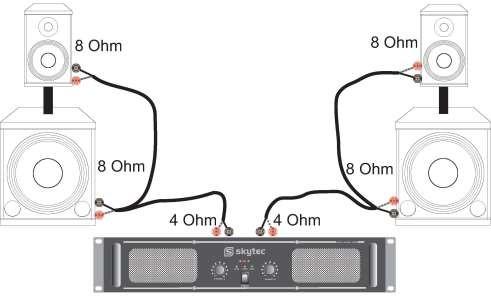

4 PŘIPOJENÍ Nejprve zkontrolujte specifikace zesilovače, zda je pro reproduktory vhodný. Zvýšenou pozornost věnujte výkonu a impedanci. Zkontrolujte, zda je zesilovač vypnutý. Pokud ano, můžete zapnout reproduktory. Vezměte prosím na vědomí! Sledujte polaritu (+/-). Dráty stejné barvy musí být připojeny ke stejnému znaku na každé straně, tj konektor zesilovače (+) musí být připojen ke (+) konektoru reproduktorů. Pokud se změní pořadí kabelů, zvuk může být zkreslený. Používejte pouze kabely reproduktorů vysoké kvality, které jsou vhodné pro výkon a vzdálenost mezi zesilovačem a reproduktorem. Připojení více reproduktorů: Subwoofer je speciálně navržen pro reprodukci nízkých frekvencí (basy) a nikoli celého frekvenčního rozsahu. Chcete-li reprodukovat celý frekvenční rozsah, musíte tento subwoofer použít v kombinaci s reproduktorem celého rozsahu, jako je SM10. Připojení je možné vytvořit dvěma způsoby: 1 zesilovač pro 4 reproduktory. 2 zesilovače - jeden pro subwoofer (mono / přemostěný) a druhý pro (stereo) box. (viz obrázek) Pokud je druhý reproduktor připojen paralelně (viz obr.), Impedance 8 ohmů se sníží na 4 ohmy. Prosím zkontrolujte, zda to zesilovač zvládne. Pokud jsou paralelně zapojeny více než dva reproduktory, impedance bude pod 4 ohmy. Většina zesilovačů na to není vhodná! Zařízení se nepokoušejte opravovat sami. Tím by byla vaše záruka neplatná. Na produktu je zakázáno provádět jakékoliv změny. Tím by byla vaše záruka neplatná. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným používáním nebo nedodržením upozornění obsažených v této příručce. Společnost Tronios nemůže být zodpovědná za úrazy způsobené nerespektováním bezpečnostních doporučení a upozornění. To platí i pro všechny škody v jakékoliv formě. 3

5 4

6 CE Prohlášení o shodě Dovozce: TRONIOS BV Bedrijvenpark Twente KM - ALMELO Tel : Fax : Nizozemsko Kód produktu: & Popis produktu: SkyTec, SMW15 & SMW18 PA-Subwoofers (600W &1000W) Regulační požadavky: EN EN EN /-3-3 Výrobek splňuje požadavky uvedené ve výše uvedených normách. ALMELO, Podpis : 5

7 Specifikace je možné změnit bez předchozího upozornění. Copyright 2011 by TRONIOS Nizozemsko 6
