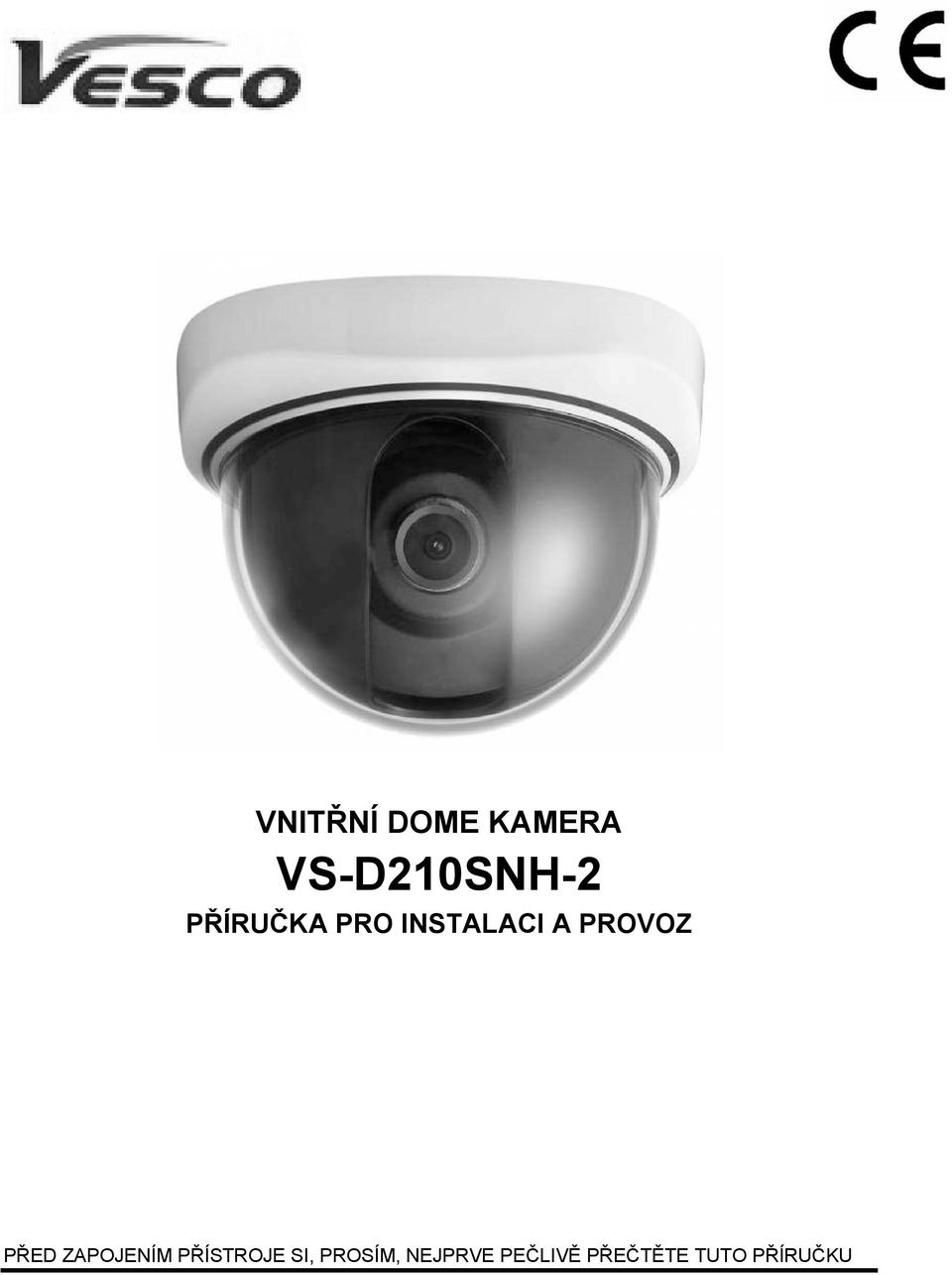

VNITŘNÍ DOME KAMERA VS-D210SNH-2 PŘÍRUČKA PRO INSTALACI A PROVOZ

Transkript

1 VNITŘNÍ DOME KAMERA VS-D210SNH-2 PŘÍRUČKA PRO INSTALACI A PROVOZ PŘED ZAPOJENÍM PŘÍSTROJE SI, PROSÍM, NEJPRVE PEČLIVĚ PŘEČTĚTE TUTO PŘÍRUČKU

2 Bezpečnostní upozornění Chraňte kameru před deštěm a vlhkostí. Kamera není určena pro provoz ve venkovním prostředí. Při vniknutí vody nebo jiné kapaliny do přístroje hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Dodržte předepsané provozní podmínky (viz část "Technická specifikace"). Kameru nijak nerozebírejte. Opravu kamery svěřte autorizovanému servisu. Nezaměřujte kameru přímo proti slunci nebo proti jiným bodům s velmi vysokým jasem. V opačném případě může dojít k nevratnému poškození obrazového senzoru kamery. Neinstalujte kameru do blízkosti radiátorů nebo jiných zdrojů tepla. Kameru napájejte pouze ze specifikovaného napájecího zdroje (viz část "Technická specifikace" nebo výrobní štítek na kameře). Použijte pouze schválený, bezpečný napájecí zdroj s dostatečným výkonem. Při použití nesprávného napájecího zdroje hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Pokud si nejste napájením přístroje jisti, kontaktujte svého prodejce. Kameru připevněte řádně na pevný podklad. Pokud není kamera řádně připevněna, může dojít k jejímu pádu, případně k jejímu zničení a zranění osob. Instalaci přístroje smí provádět pouze kvalifikovaný montážní technik při dodržení souvisejících elektrotechnických norem a předpisů

3 Nakládání s nepotřebným elektrickým a elektronickým zařízením (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru) Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Místo toho by měl být odložen do sběrného místa, určeného k recyklaci elektronických výrobků a zařízení. Dodržením těchto pokynů zabráníte negativním dopadům na životní prostředí a zdraví lidí, které naopak může být ohroženo nesprávným nakládáním s výrobkem při jeho likvidaci. Recyklování materiálů, z nichž je vyroben, pomůže zachovat přírodní zdroje. Pro získání dalších informací o recyklaci tohoto výrobku kontaktujte prosím místní orgány státní správy, místní firmu zabezpečující likvidaci a sběr odpadů nebo prodejnu, v níž jste výrobek zakoupili. Symbol panáčka s košem znamená, že použitý obal máte hodit do příslušné nádoby na tříděný odpad. Toto zařízení je opatřeno evropskou značkou shody CE. Toto zařízení je ve shodě s evropskou směrnicí RoHS. Vlastnosti barevná kamera se super vysokým rozlišením 540 TV řádek polokulovitý kryt pro instalaci do interiéru (Ø 80mm) obrazový senzor Sony Color HiRes CCD 1/3" min. osvětlení 0.1 Lux objektiv 3.6mm, zorný úhel 65 (horizontální) napájení 12V solidní nenápadný design, malé rozměry ručně nastavitelná poloha snímané scény (Pan 360 /Tilt 90 ) určeno především pro snadnou instalaci do vnitřních prostor, např. do podhledu v kancelářích, bankách, muzeích, hotelech, apod

4 Montáž a zapojení kamery 1. Otočením průhledové polokoule proti směru hodinových ručiček uvolněte bajonetový "zámek" a sejměte polokoluli z kamery. Stáhněte z kamery černou polokulovitou masku s výřezem (viz obr. níže). Černá maska s výřezem Průhledová polokoule Základna s kamerou 2. Přiložte základnu s kamerou na zvolené místo na stropu nebo na zdi. Udělejte si značky pro vyvrtání otvorů. Vyvrtejte otvory a připevněte základnu kamery. Pokud je to potřeba, pro připevnění kamery použijte hmoždinky. Pokud je potřeba vyvést připojovací kabel kamery bokem ze základny (např. při montáži na pevný strop), protáhněte připojovací kabel nejprve příslušným vybráním v základně a teprve potom základnu připevněte ke stropu / zdi. Upozornění: Kameru připevněte řádně na pevný podklad. Pokud není kamera řádně připevněna, může dojít k jejímu pádu, případně k jejímu zničení a zranění osob. 3. Proveďte elektrické zapojení kamery. K BNC konektoru (videovýstup kamery) připojte videovstup monitoru nebo jiného zařízení pro zpracování videosignálu (např. rekordér apod.). K napájecímu konektoru (DC jack) připojte výstup stabilizovaného stejnosměrného napájecího zdroje 12VDC. Dodržte správnou polaritu: kladný pól je na středovém kontaktu konektoru. Upozornění: Kameru napájejte pouze ze specifikovaného napájecího zdroje (viz část "Technická specifikace" nebo výrobní štítek na kameře). Při použití nesprávného zdroje může dojít ke zničení jednotky, k požáru nebo ke zranění osob! - 4 -

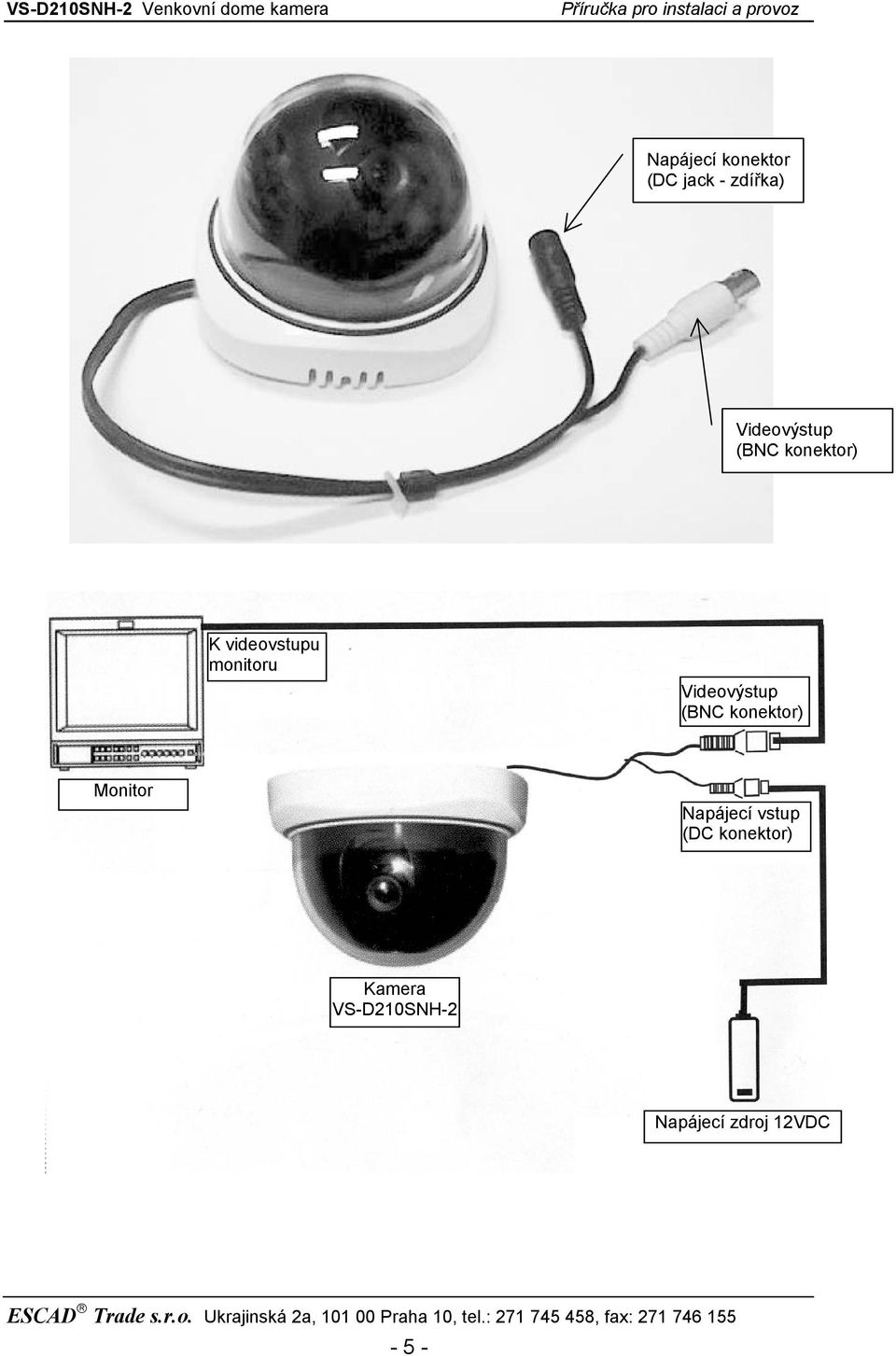

5 Napájecí konektor (DC jack - zdířka) Videovýstup (BNC konektor) K videovstupu monitoru Videovýstup (BNC konektor) Monitor Napájecí vstup (DC konektor) Kamera VS-D210SNH-2 Napájecí zdroj 12VDC - 5 -

6 4. Otáčením / naklápěním kamerového modulu nastavte požadovaný záběr kamery. 5. Nasaďte na kameru zpět černou polokulovitou masku s výřezem. 6. Nasaďte na kameru průhledovou polokouli a jejím otočením ve směru hodinových ručiček "zamkněte" bajonetový úchyt

7 Technická specifikace Parametr Hodnota Obrazový senzor Sony Color HiRes CCD 1/3" Horizontální rozlišení Min. osvětlení Fixní objektiv Horizontální zorný úhel 65 Synchronizace Balance bílé Řízení zisku Elektronická závěrka Kompenzace protisvětla 540 TV řádek 0.1 Lux ohnisková vzdálenost 3.6mm interní Gamma 0.45 Odstup signál/šum Videovýstup Napájení Rozměry (Ø, v, základna) Hmotnost Provozní teploty automat. AWB automat. AGC automat. 1/50-1/12000 sek. automat. BLC min. 48 db kompozitní 1Vš-š, 75 ohm, BNC 12VDC/200mA DC konektor 5.5/2.1mm (zdířka) kladný pól na středovém kontaktu Ø 80, výška 68 (100x100) mm 150 g -10 až +50 C Český překlad Copyright ESCAD Trade s.r.o
