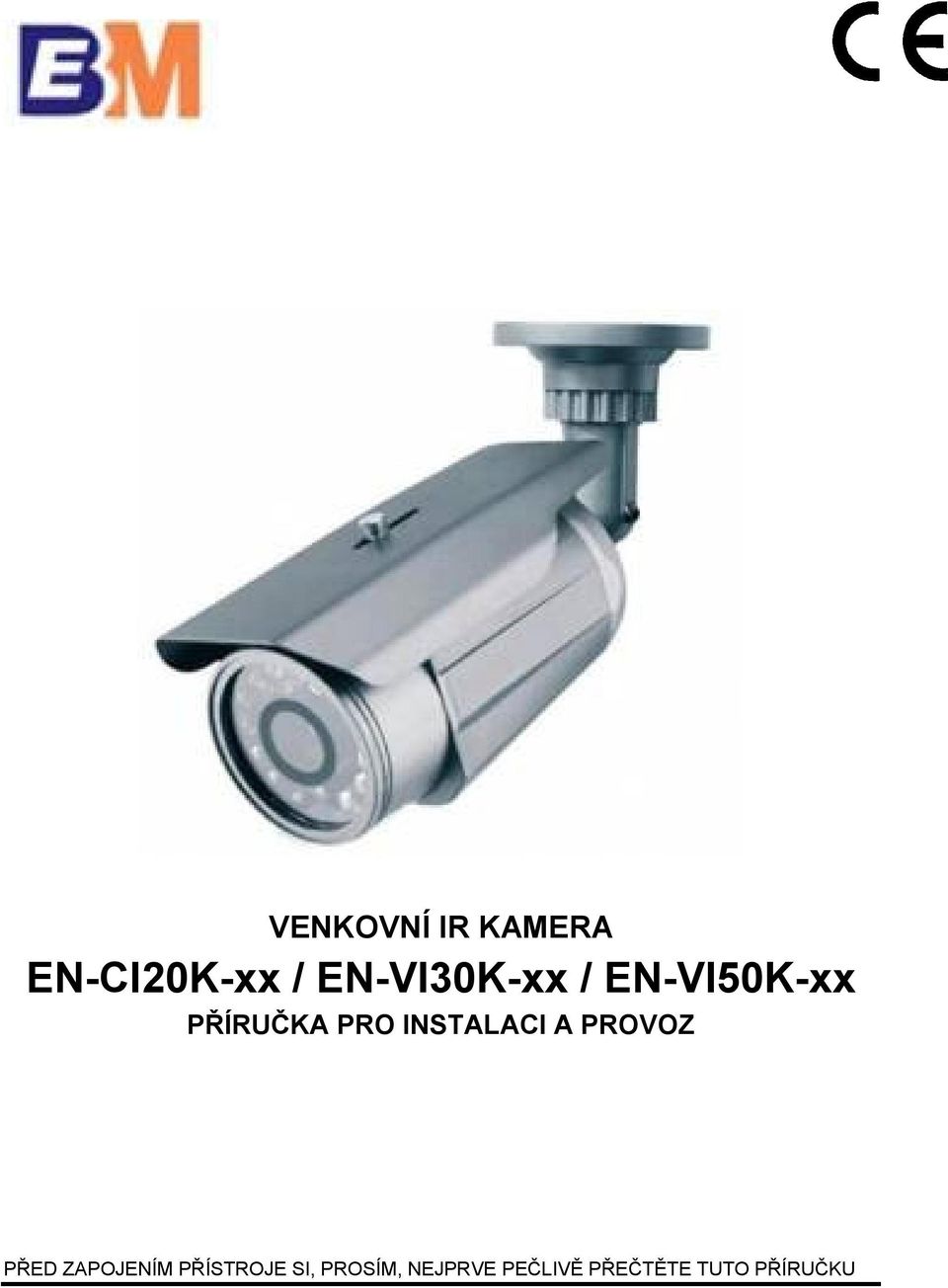

1 VENKOVNÍ IR KAMERA EN-CI20K-xx / EN-VI30K-xx / EN-VI50K-xx PŘÍRUČKA PRO INSTALACI A PROVOZ PŘED ZAPOJENÍM PŘÍSTROJE SI, PROSÍM, NEJPRVE PEČLIVĚ PŘEČTĚTE TUTO PŘÍRUČKU

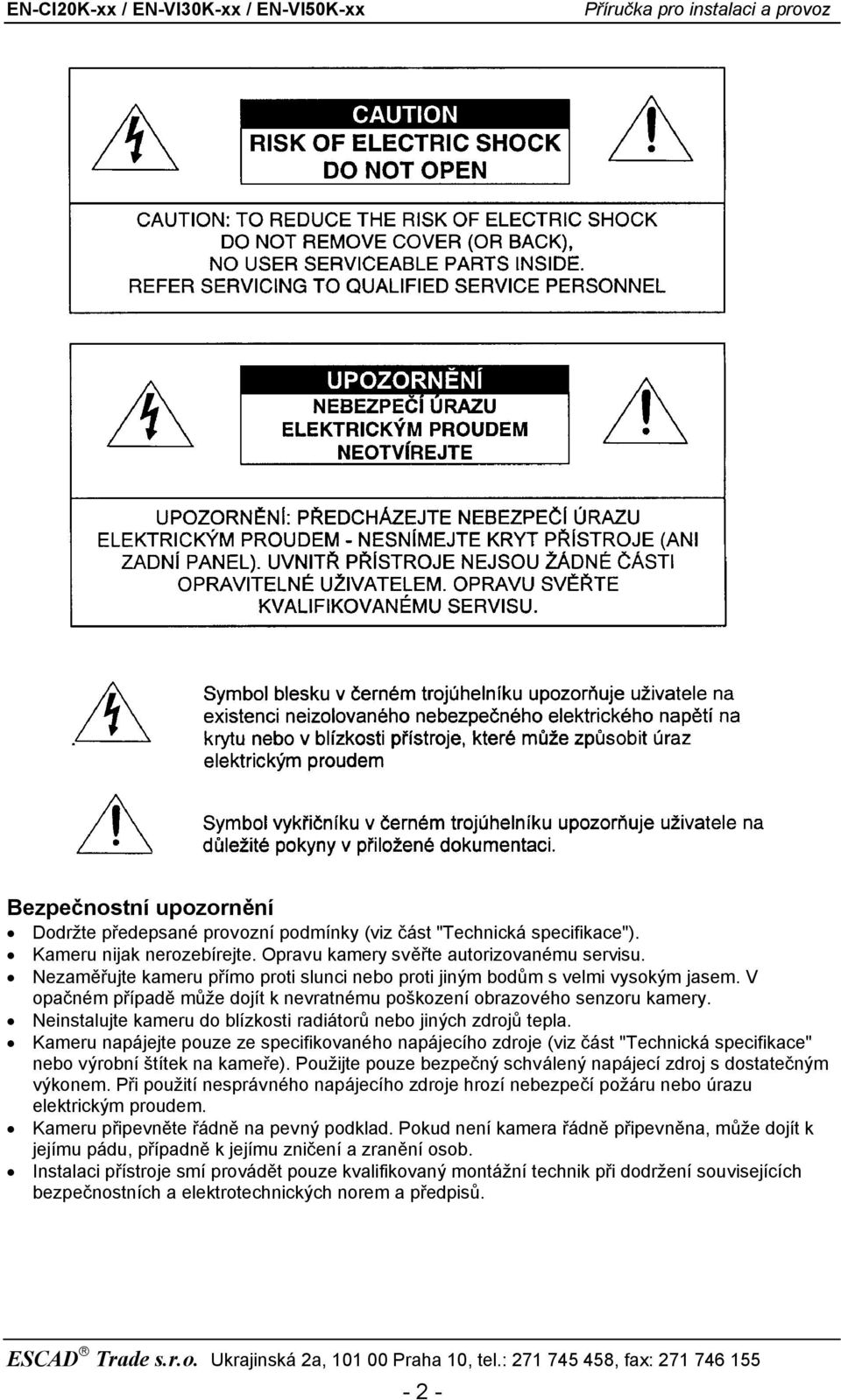

2 Bezpečnostní upozornění Dodržte předepsané provozní podmínky (viz část "Technická specifikace"). Kameru nijak nerozebírejte. Opravu kamery svěřte autorizovanému servisu. Nezaměřujte kameru přímo proti slunci nebo proti jiným bodům s velmi vysokým jasem. V opačném případě může dojít k nevratnému poškození obrazového senzoru kamery. Neinstalujte kameru do blízkosti radiátorů nebo jiných zdrojů tepla. Kameru napájejte pouze ze specifikovaného napájecího zdroje (viz část "Technická specifikace" nebo výrobní štítek na kameře). Použijte pouze bezpečný schválený napájecí zdroj s dostatečným výkonem. Při použití nesprávného napájecího zdroje hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Kameru připevněte řádně na pevný podklad. Pokud není kamera řádně připevněna, může dojít k jejímu pádu, případně k jejímu zničení a zranění osob. Instalaci přístroje smí provádět pouze kvalifikovaný montážní technik při dodržení souvisejících bezpečnostních a elektrotechnických norem a předpisů

3 Nakládání s nepotřebným elektrickým a elektronickým zařízením (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru) Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Místo toho by měl být odložen do sběrného místa, určeného k recyklaci elektronických výrobků a zařízení. Dodržením těchto pokynů zabráníte negativním dopadům na životní prostředí a zdraví lidí, které naopak může být ohroženo nesprávným nakládáním s výrobkem při jeho likvidaci. Recyklování materiálů, z nichž je vyroben, pomůže zachovat přírodní zdroje. Pro získání dalších informací o recyklaci tohoto výrobku kontaktujte prosím místní orgány státní správy, místní firmu zabezpečující likvidaci a sběr odpadů nebo prodejnu, v níž jste výrobek zakoupili. Symbol panáčka s košem znamená, že použitý obal máte hodit do příslušné nádoby na tříděný odpad. Toto zařízení je opatřeno evropskou značkou shody CE. Toto zařízení je ve shodě s evropskou směrnicí RoHS. Vlastnosti venkovní IR LED kamera varifokální objektiv (pouze EN-VIxxK-38) obrazový senzor CCD Sony 1/3" infra přisvětlení, automatický soumrakový spínač venkovní krytí IP66 součástí dodávky je stěnový/stropní 3-osý držák napájení 12V DC - 3 -

4 Popis částí a ovládacích prvků Fixační šrouby držáku Fixační prstenec patice držáku Výřez pro vyvedení kabelu Šrouby pro nastavení zorného úhlu a zaostření (pouze EN-VI) Napájecí vstup (DC konektor) Připojovací kabel (BNC konektor) Montáž a zapojení kamery 1. Na zvolené místo na stropu nebo na zdi přiložte základnu držáku a vyznačte si otvory pro připevnění kamery. Zhotovte otvory a pomocí přiložených vrutů a hmoždinek připevněte kameru ke zdi / stropu. Připojovací kabel kamery můžete vyvést vybráním v patici držáku, nebo můžete připojovací kabel vést skrze zeď (strop). Upozornění: Kameru připevněte řádně na pevný podklad. Pokud není kamera řádně připevněna, může dojít k jejímu pádu, případně k jejímu zničení a zranění osob. 2. Připevněte na kameru přiloženou sluneční stříšku

5 3. Proveďte elektrické zapojení kamery. K BNC konektoru (videovýstup kamery) připojte videovstup monitoru nebo jiného zařízení pro zpracování videosignálu (např. rekordér apod.). K napájecímu vstupu (DC konektor) připojte výstup stabilizovaného stejnosměrného napájecího zdroje 12VDC. Dodržte správnou polaritu: kladný pól je na středovém kontaktu konektoru. K video vstupu monitoru / DVR (BNC konektor) Monitor Napájecí vstup (DC konektor) Kamera Napájecí zdroj 12VDC Upozornění: Napájecí zdroj není součástí dodávky kamery. Kameru napájejte pouze ze specifikovaného napájecího zdroje (viz část "Technická specifikace" nebo výrobní štítek na kameře). Při použití nesprávného zdroje může dojít ke zničení jednotky, k požáru nebo ke zranění osob! Chraňte kabelové spoje před deštěm a vlhkostí (např. použitím vhodné vodotěsné elektro montážní krabice). 4. Když jsou fixační šrouby a fixační prstenec na držáku povolené, můžete nastavit požadovanou pozici kamery. Po nastavení požadované pozice šrouby a prstenec opět dotáhněte (použijte přiložený 6-hranný L-klíč). 5. Pomocí šroubů na spodní straně kamery nastavte požadovaný zorný úhel a zaostření (pouze u modelů EN-VIxxK). Upozornění: Nepokoušejte se otáčet násilím šrouby při dosažení krajní polohy

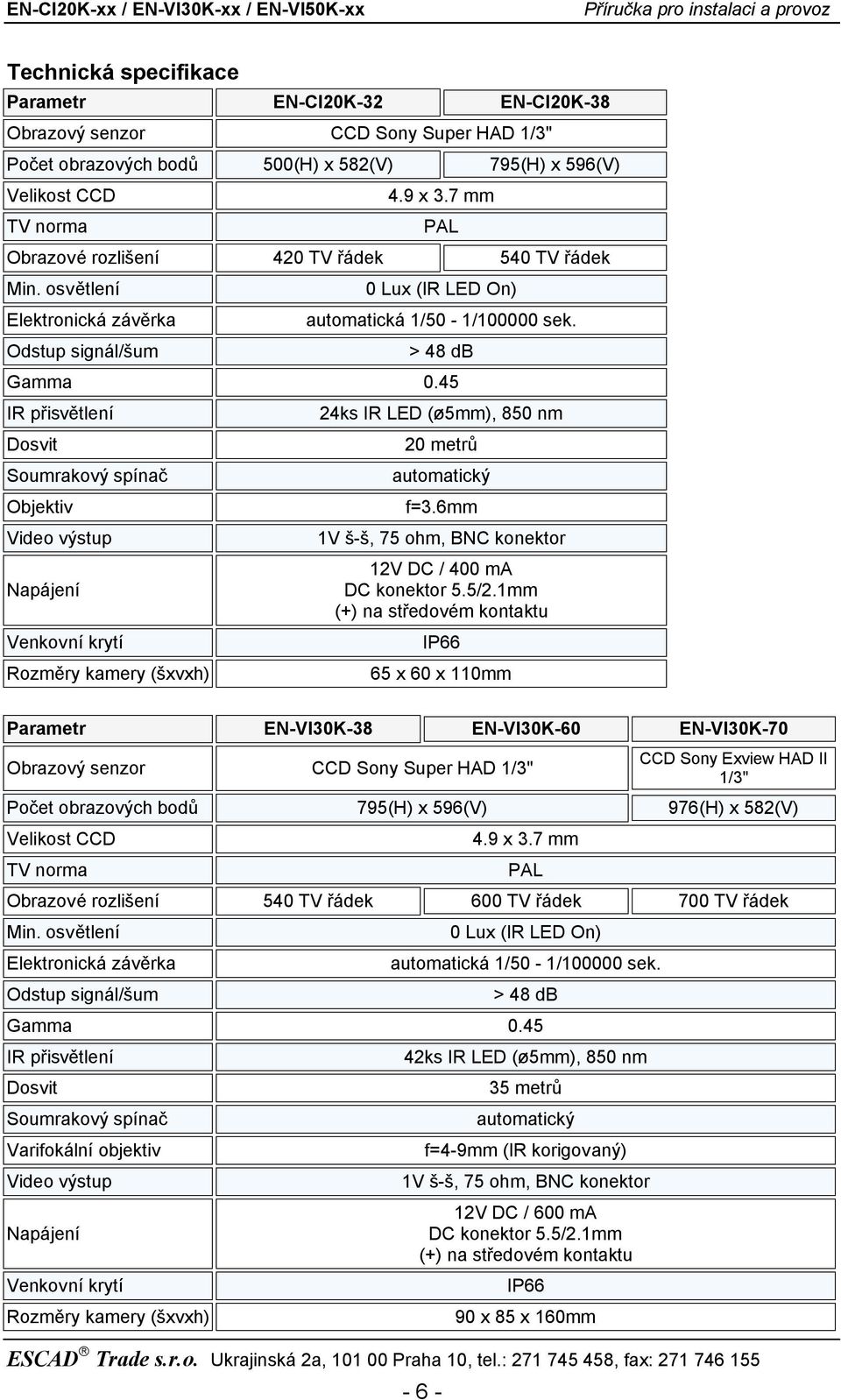

6 Technická specifikace Parametr EN-CI20K-32 EN-CI20K-38 Obrazový senzor CCD Sony Super HAD 1/3" Počet obrazových bodů 500(H) x 582(V) 795(H) x 596(V) Velikost CCD TV norma 4.9 x 3.7 mm PAL Obrazové rozlišení 420 TV řádek 540 TV řádek Min. osvětlení Elektronická závěrka Odstup signál/šum 0 Lux (IR LED On) automatická 1/50-1/ sek. > 48 db Gamma 0.45 IR přisvětlení Dosvit Soumrakový spínač Objektiv Napájení Venkovní krytí Rozměry kamery (šxvxh) 24ks IR LED (ø5mm), 850 nm 20 metrů automatický f=3.6mm 1V š-š, 75 ohm, BNC konektor 12V DC / 400 ma DC konektor 5.5/2.1mm (+) na středovém kontaktu IP66 65 x 60 x 110mm Parametr EN-VI30K-38 EN-VI30K-60 EN-VI30K-70 Obrazový senzor CCD Sony Super HAD 1/3" CCD Sony Exview HAD II 1/3" Počet obrazových bodů 795(H) x 596(V) 976(H) x 582(V) Velikost CCD TV norma 4.9 x 3.7 mm Obrazové rozlišení 540 TV řádek 600 TV řádek 700 TV řádek Min. osvětlení Elektronická závěrka Odstup signál/šum PAL 0 Lux (IR LED On) automatická 1/50-1/ sek. > 48 db Gamma 0.45 IR přisvětlení Dosvit Soumrakový spínač Varifokální objektiv Napájení Venkovní krytí Rozměry kamery (šxvxh) 42ks IR LED (ø5mm), 850 nm 35 metrů automatický f=4-9mm (IR korigovaný) 1V š-š, 75 ohm, BNC konektor 12V DC / 600 ma DC konektor 5.5/2.1mm (+) na středovém kontaktu IP66 90 x 85 x 160mm

7 Parametr EN-VI50K-38 EN-VI50K-70 Obrazový senzor CCD Sony Super HAD 1/3" CCD Sony Exview HAD II 1/3" Počet obrazových bodů 795(H) x 596(V) 976(H) x 582(V) Velikost CCD TV norma 4.9 x 3.7 mm PAL Obrazové rozlišení 540 TV řádek 700 TV řádek Min. osvětlení Elektronická závěrka Odstup signál/šum 0 Lux (IR LED On) automatická 1/50-1/ sek. > 48 db Gamma 0.45 IR přisvětlení Dosvit Soumrakový spínač Varifokální objektiv Napájení Venkovní krytí Rozměry kamery (šxvxh) 72ks IR LED (ø5mm), 850 nm 50 metrů automatický f=4-9mm (IR korigovaný) 1V š-š, 75 ohm, BNC konektor 12V DC / 900 ma DC konektor 5.5/2.1mm (+) na středovém kontaktu IP x 95 x 185 mm Český překlad Copyright ESCAD Trade s.r.o
