1 METODIKA STANOVENÍ PM10/2,5 Helena Hnilicová

2 PŘEHLED Definice PM10/2,5 Oběrová zařízení Výsledky měřicích kampaní v Německu Podíly PM10/2,5 v TZL

3 DEFINICE PM 10 (2,5) PM10(2,5) jsou částice s aerodynamickým průměrem menším než 10(2,5) μm částice, které projdou velikostně selektivním vstupním filtrem vykazujícím pro aerodynamický průměr 10(2,5) μm odlučivost 50% uvažovaná měrná hmotnost částic ρ = 1000 kg/m 3

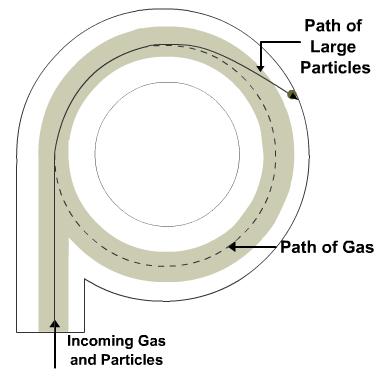

4 OBĚROVÁ ZAŘÍZENÍ CYKLON

5 OBĚROVÁ ZAŘÍZENÍ IMPAKTOR

6 VÝSLEDKY MĚŘICÍCH KAMPANÍ Determining PM-emission fractions (PM10, PM2.5, PM1.0) from small-scale combustion units and domestic stoves using different types of fuels including bio fuels like wood pellets and energy grain Ehrlich, Chr., Noll, G., Kalkoff, W.D. Saxony-Anhalt Environment Agency (Landesamt für Umweltschutz Sachsen- Anhalt), D Halle (Saale), PF , Germany

7 No. Plant, maximum performance, fuel or basic input material Dust separation Total dust [mg/m3] PM10 [%] PM2.5 [%] PM1.0 [%] Combustion plant/coal 1 1Power plant, 180 MW, dry brown coal ESP, scrubber 4,3 90,7 75, Power plant, 146 MW, bcb limestone ESP, FGD 4, ,7 3 3Fluidized bed combustion, 119 MW, brown coal ESP, FGD, NOx 14, ,7 25,5 4 4Power plant, 1000 MW, pulverized hard coal ESP, FGD, NOx 0,9 88,4 69,2 51,3 5 5Power plant, 1000 MW, pulverized hard coal ESP, FGD, NOx 0,7 91,3 71,6 50 Cement/furnaces 28 28Rotary kiln, brown coal dust, waste oil ESP horizontal 8,2 96,7 82,3 52, Rotary kiln, brown coal dust, waste oil ESP horizontal n.m. 96,2 69, Lepol kiln, raw meal, coal, waste oil, 30 used tyre ESP 15,1 92,4 50,1 39, Heat exchanger, raw meal, heavy oil, used tyre ESP 2,3 99,4 75,2 42, Heat exchanger, raw meal, heavy oil, used tyre ESP 4, , Rotary kiln, brown coal dust, raw meal ESP 3,5 95,5 78,2 41,6 34Rotary kiln, brown coal dust, raw meal 34 (1 mill) ESP 7,1 89,9 56,4 25, Rotary kiln, brown coal dust, raw meal (2 mills) ESP 12,9 90,9 49,2 24,5

8 VÝSLEDKY MĚŘICÍCH KAMPANÍ Verursacher, flächenhafte Belastung und Tendenzen für PM2,5 in Sachsen Diana Bretschneider, Wolfram Schmidt, Dr. rer. nat. Ingo Düring, Helmut Lorentz

9

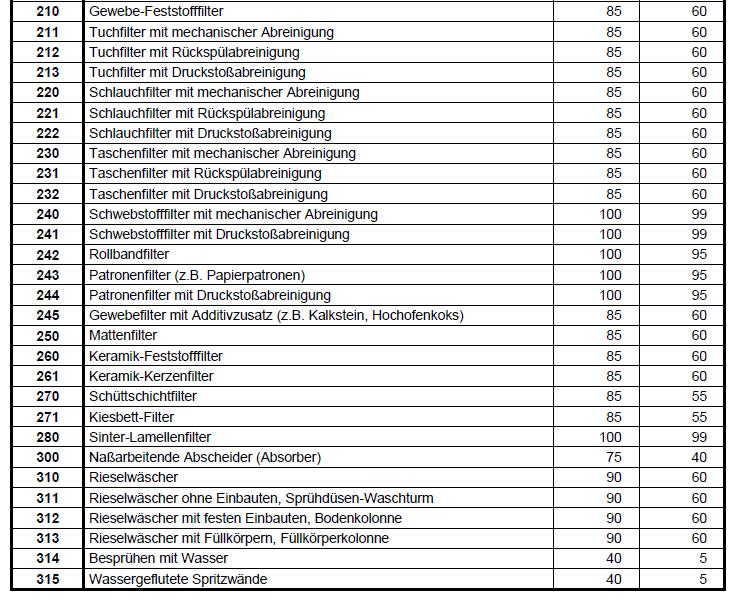

10 EMISNÍ VÝKAZY Anleitung zur Erstellung von Emissionserklärungen gemäß 11. BImSchV

11

12

13 PODLE ODLUČOVACÍHO ZAŘÍZENÍ Druh odlučovače Podíl emisí v TZL PM10 PM2,5 FILTRY F - textilní s regenerací ON LINE F - textilní s regenerací OFF LINE F - ze slinutých porézních vrstev F - se zrnitou vrstvou ELEKRICKÉ ODLUČOVAČE E suchý E - mokrý SUCHÉ MECHANICKÉ ODLUČOVAČE S - vírový jednočlánkový (cyklon) S - multicyklon Druh odlučovače Podíl emisí v TZL PM10 PM2,5 MOKRÉ MECHANICKÉ ODLUČOVAČE M - rozprašovací M - pěnový M - vírový M - hladinový M - proudový M - rotační M - kondenzační ODSIŘOVÁNÍ mokré metody polosuché metody adsorpční metody JINÉ PROCESY K OMEZOVÁNÍ EMISÍ absorpce plynů 95 75

14 PODLE ZPŮSOBU VZNIKU ČÁSTICE Typ technologie Podíl emisí v TZL PM10 PM2,5 mechanický vznik manipulace s materiálem, mletí, prosívání a sušení materiálu ( např. lomy, čištění uhlí ) % % mechanický vznik jemné mletí, broušení, nanášení barev a laků vypalování a jiné tepelné úpravy aglomerace rud, jílů apod manipulace se zrnem sklizeň obilí, manipulace s obilím, zpracování dřeva 15 1 zpracování zrnin mletí obilí, sušení, třídění tavení kovů ( mimo hliníku) všechny primární i sekundární výrobní procesy probíhající za vysokých teplot, výroba minerální vlny kondenzace, hydratace, absorpce, destilace uzení masa, výroba dřevěného uhlí, kalení 94 78

15 PODLE SPALOVANÉHO PALIVA Podíl emisí v TZL Druh paliva PM10 PM2,5 % % Tříděné druhy uhlí Dřevo Prachové druhy uhlí Jiná biomasa Lignit, proplástek 23 6 Topné oleje Koks Plynná paliva

16 DĚKUJI VÁM ZA POZORNOST
