1 Aktuality z oblasti využívání pevné biomasy Ing. Richard Horký, TTS Group

2 Vícepalivové zdroje - Třebíč Teplárna SEVER Teplárna ZÁPAD Teplárna JIH

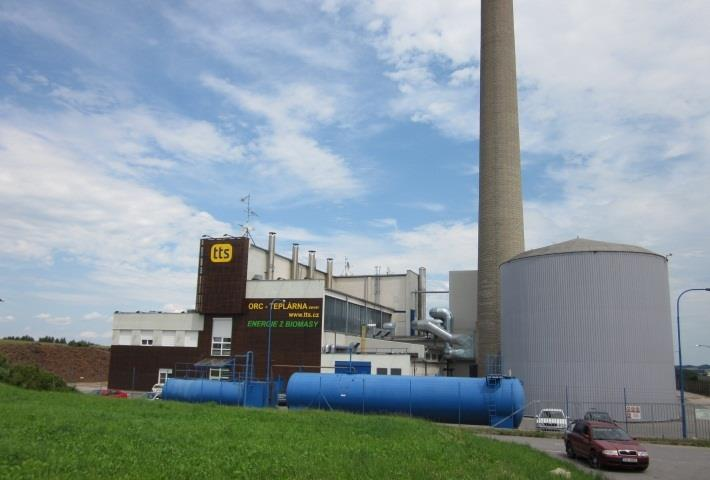

3 Teplárna Sever Vícepalivový tepelný zdroj Kotel Vesko-B 3,0 MW (dřevní biomasa) + elektrofiltr Kotel Vesko-B 7,0 MW (termoolejový) Zařízení ORC 1,0 MW (výroba elektřiny) Kotel Vesko-S 5,0 MW (sláma) + tkaninový filtr Teplovodní akumulátor 1800 m3 Spalinový kondenzátor za kotel 7 MW + elektrofiltr Rok 2015 Výroba tepla celkem GJ Výroba tepla z biomasy GJ (93 %) Výroba tepla KVET GJ

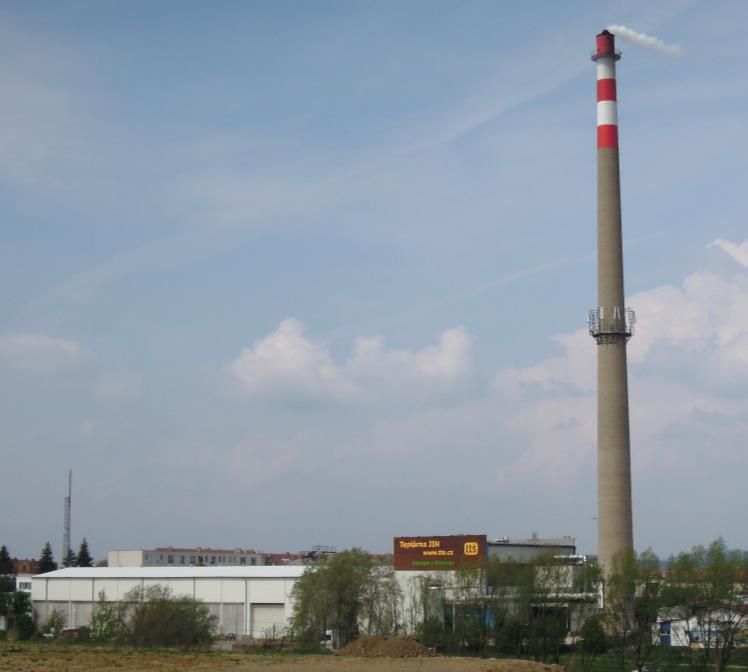

4 Teplárna Jih Kotel Vesko-S 2 x 5,0 MW (sláma) + tk. filtry Kotel Vesko-B 2 x 3,0 MW (štěpka) + elektrofiltr Spalinový kondenzátor 2 x 0,7 MW + elektrofiltr Teplovodní akumulátor 2500 m3 Rok 2015 Výroba tepla celkem GJ Výroba tepla z biomasy GJ (91%) Výroba tepla KVET GJ

5 Teplárna Západ (vč. B1 + B2) Vícepalivový tepelný zdroj Kotel Vesko-B 3,0 MW (štěpka) Spalinový kondenzátor 0,7 MW + elektrofiltr Teplovodní akumulátor 1800 m3 Rok 2015 Výroba tepla celkem GJ Výroba tepla z biomasy GJ (61%) Výroba tepla KVET GJ

6 Rozvody tepla Třebíč soustava SZTE, rok 2014 Teplárna Sever Teplárna Západ Teplárna Jih Celková délka rozvodů: m Prodej tepla: GJ

7 Rozvody tepla Třebíč soustava SZTE, rok 2015 Teplárna Sever Teplárna Západ Teplárna Jih Nové rozvody v daném roce: m Prodej tepla: GJ (nárůst o 4,3%) Rozvody realizované v roce 2015

8 Rozvody tepla Třebíč soustava SZTE, rok 2016 Teplárna Sever Teplárna Západ Nové rozvody v roce: m Plánový nárůst prodeje: GJ (nárůst o 1,1%) Teplárna Jih Rozvody realizované v roce 2015 Rozvody realizované v roce 2016

9 Rozvody tepla Třebíč soustava SZTE, rok 2017 Teplárna Sever Teplárna Západ Nové rozvody v roce: m Plánový nárůst prodeje: GJ (nárůst o 2,2%) Teplárna Jih Rozvody realizované v roce 2015 Rozvody realizované v roce 2016 Rozvody realizované v roce 2017

10 Přehled rozvoje SZTE Teplovody (m) Nárůst prodeje GJ (39 498) 0 ( ) m GJ m GJ m GJ m GJ Celkem nárůst m GJ Celkem po realizaci m GJ V roce 2016 vytápěno: 9600 bytů + MŠ, ZŠ, průmyslové podniky, nemocnice, aquapark

11 Poměr výroby tepla z biomasy v rámci SZTE v Třebíči

12 Spotřeba paliv v rámci SZTE Rok 2015 Výroba tepla celkem: GJ Výroba tepla čistě z biomasy: GJ (87%) Spotřeba biomasy: - dřevní biomasa tun - sláma tun Spotřeba zemního plynu 2,941 mil. m3 Výroba elektřiny KVET (ORC+KJ): MWh

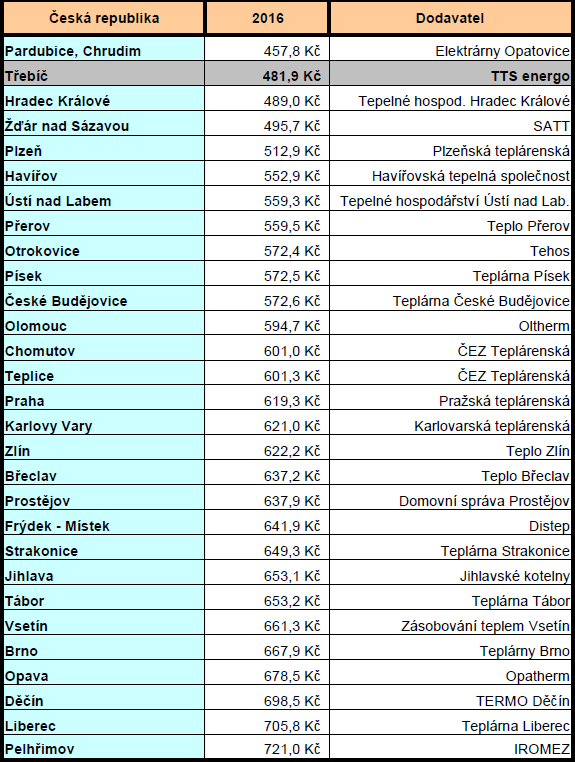

13 POROVNÁNÍ CEN TEPLA rok 2016

14 Emise z kotlů na biomasu Tabulka srovnání emisních limitů: Specifické emisní limity [mg.m -3 ] Pevné palivo (obecně) > 0,3 1 MW > 1 5 MW > 5 50 MW SO 2 NO x TZL CO SO 2 NO x TZL CO SO 2 NO x TZL CO Emisní limity platné do ) *) *) Emisní limity platné od 1. ledna Jakým způsobem lze splnění limitů řešit?...

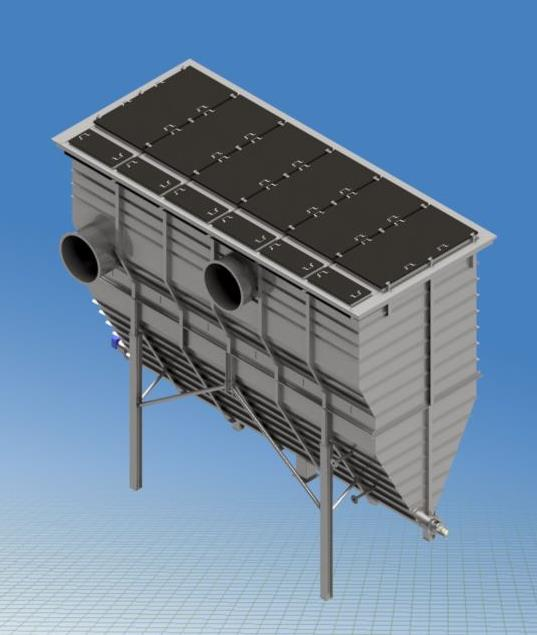

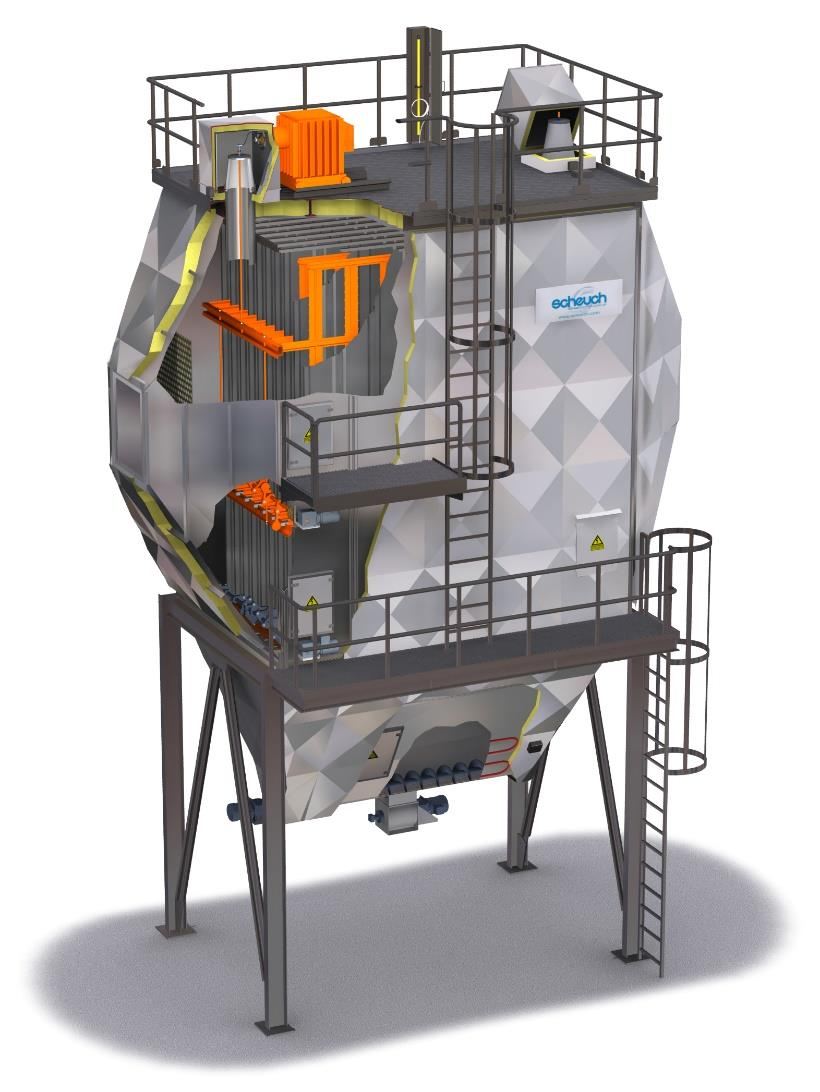

15 ELEKTROSTATICKÉ ODLUČOVAČE nejběžnější použití u kotlů na spalování dřevní biomasy částice prachu jsou nabity statickou elektřinou a jsou přitahovány na sběrné desky snížení emisí prachu na hodnotu pod 20 mg/nm 3

16 Max. 50 C Spalinový kondenzátor s elektrofiltrem Technologie pro zvýšení účinnosti a snížení emisí prachu ve spalinách kotlů na spalování vlhké dřevní hmoty. zvýšení účinnosti kotle z 85% až na 95% snížení emisí prachu až na 10 mg/nm 3!!! ~53-55 C ~150 C mokrý elektrofiltr Čistá voda do kanalizace

17 TKANINOVÉ FILTRY nejběžnější použití u kotlů na spalování slámy (u kotlů na dřevní biomasu riziko zahoření!) TTS realizuje od roku 2010 na kotlích typu VESKO-S tkaninové filtry vlastní konstrukce Tuhé látky v emisích byly reálně naměřeny pod 20 mg/nm3

18 Provedená opatření ke snížení emisí TZL (opatření k naplnění zákona č. 415/2012) 1. Instalace spalinových kondenzátorů teplárna Sever, teplárna Západ, 2 x teplárna Jih technologie pro zvýšení účinnosti a snížení emisí prachu ve spalinách kotlů na spalování vlhké dřevní hmoty snížení emisí prachu na hodnotu 10 mg/nm 3! 2. Instalace tkaninových filtrů 2 x teplárna Jih, teplárna Sever technologie ke snížení emisí TZL z kotlů na spalování slámy snížení emisí prachu na hodnotu 10 mg/nm 3! 3. Instalace elektrofiltru teplárna Sever, teplárna Jih technologie ke snížení emisí TZL z kotlů na spalování dřevní biomasy snížení emisí prachu na hodnotu 10 mg/nm 3!

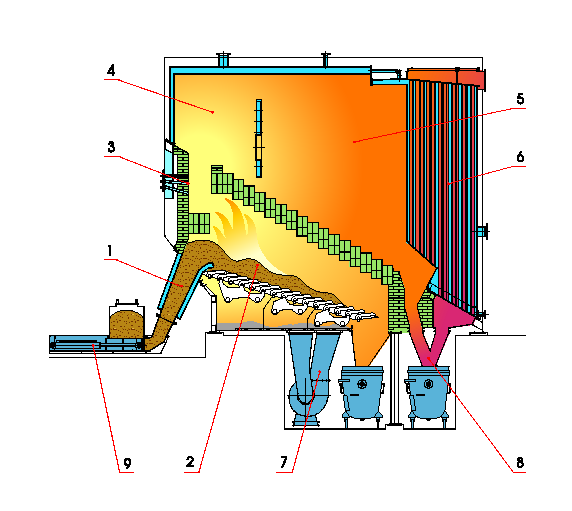

19 Teplovodní kotle VESKO-B tepelný výkon 1 až 10 MW teplovodní/horkovodní/parní 1. Vstupní hubice provozní tlak 0,3 až 1 MPa 2. Rošt 3. Sekundární vzduch 4. Vírová komora 5. Dohořívací komora 6. Trubkový výměník 7. Primární ventilátor 8. Výpad popele 9. Zavážecí lis

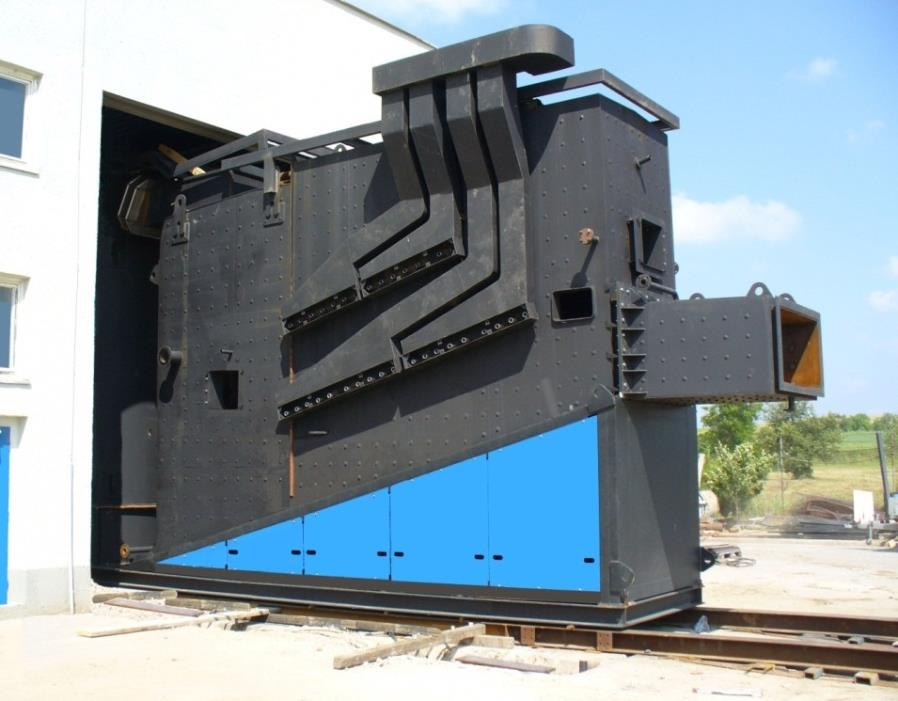

20 Teplovodní kotel VESKO-S Kotle Vesko-S jsou určeny pro systémy CZT, průmyslové podniky, obecní kotelny apod. Výkon kotle: 2,0 5,0 MW Provozní tlak: 0,3 0,6 MPa Provozní teplota: 90 až 110 C

21 Termoolejové kotle VESKO-T na spalování dřevní biomasy - jako zdroj tepla pro primární okruh ORC. - pro průmyslové podniky se specializovanou technologickou výrobou. Tepelný výkon 1 až 10 MW, teplota oleje C

22

23 Národná energetická TTS se stala majoritním vlastníkem pátého největšího výrobce tepla na Slovensku

24 Děkuji za pozornost Ing. Richard Horký
