Zavedení m ení parametr digitálního televizního vysílání a anténních rozvod signál do výuky

Transkript

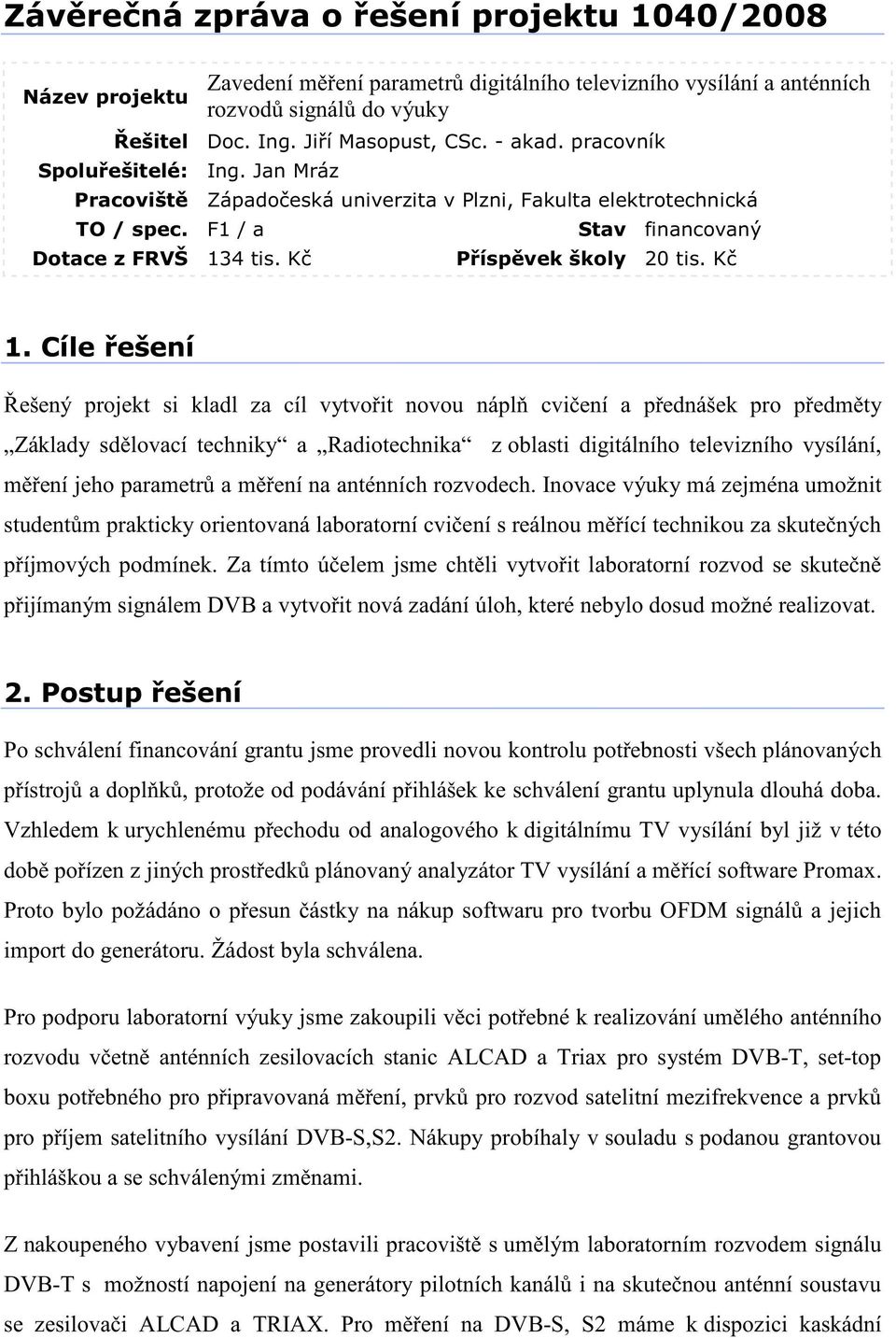

1 Zavedení m ení parametr digitálního televizního vysílání a anténních rozvod signál do výuky ešený projekt si kladl za cíl vytvo it novou nápl cvi ení a p ednášek pro p edm ty Základy sd lovací techniky a Radiotechnika z oblasti digitálního televizního vysílání, m ení jeho parametr a m ení na anténních rozvodech. Inovace výuky má zejména umožnit student m prakticky orientovaná laboratorní cvi ení s reálnou m ící technikou za skute ných p íjmových podmínek. Za tímto ú elem jsme cht li vytvo it laboratorní rozvod se skute n p ijímaným signálem DVB a vytvo it nová zadání úloh, které nebylo dosud možné realizovat. Po schválení financování grantu jsme provedli novou kontrolu pot ebnosti všech plánovaných p ístroj a dopl k, protože od podávání p ihlášek ke schválení grantu uplynula dlouhá doba. Vzhledem k urychlenému p echodu od analogového k digitálnímu TV vysílání byl již v této dob po ízen z jiných prost edk plánovaný analyzátor TV vysílání a m ící software Promax. Proto bylo požádáno o p esun ástky na nákup softwaru pro tvorbu OFDM signál a jejich import do generátoru. Žádost byla schválena. Pro podporu laboratorní výuky jsme zakoupili v ci pot ebné k realizování um lého anténního rozvodu v etn anténních zesilovacích stanic ALCAD a Triax pro systém DVB-T, set-top boxu pot ebného pro p ipravovaná m ení, prvk pro rozvod satelitní mezifrekvence a prvk pro p íjem satelitního vysílání DVB-S,S2. Nákupy probíhaly v souladu s podanou grantovou p ihláškou a se schválenými zm nami. Z nakoupeného vybavení jsme postavili pracovišt s um lým laboratorním rozvodem signálu DVB-T s možností napojení na generátory pilotních kanál i na skute nou anténní soustavu se zesilova i ALCAD a TRIAX. Pro m ení na DVB-S, S2 máme k dispozici kaskádní

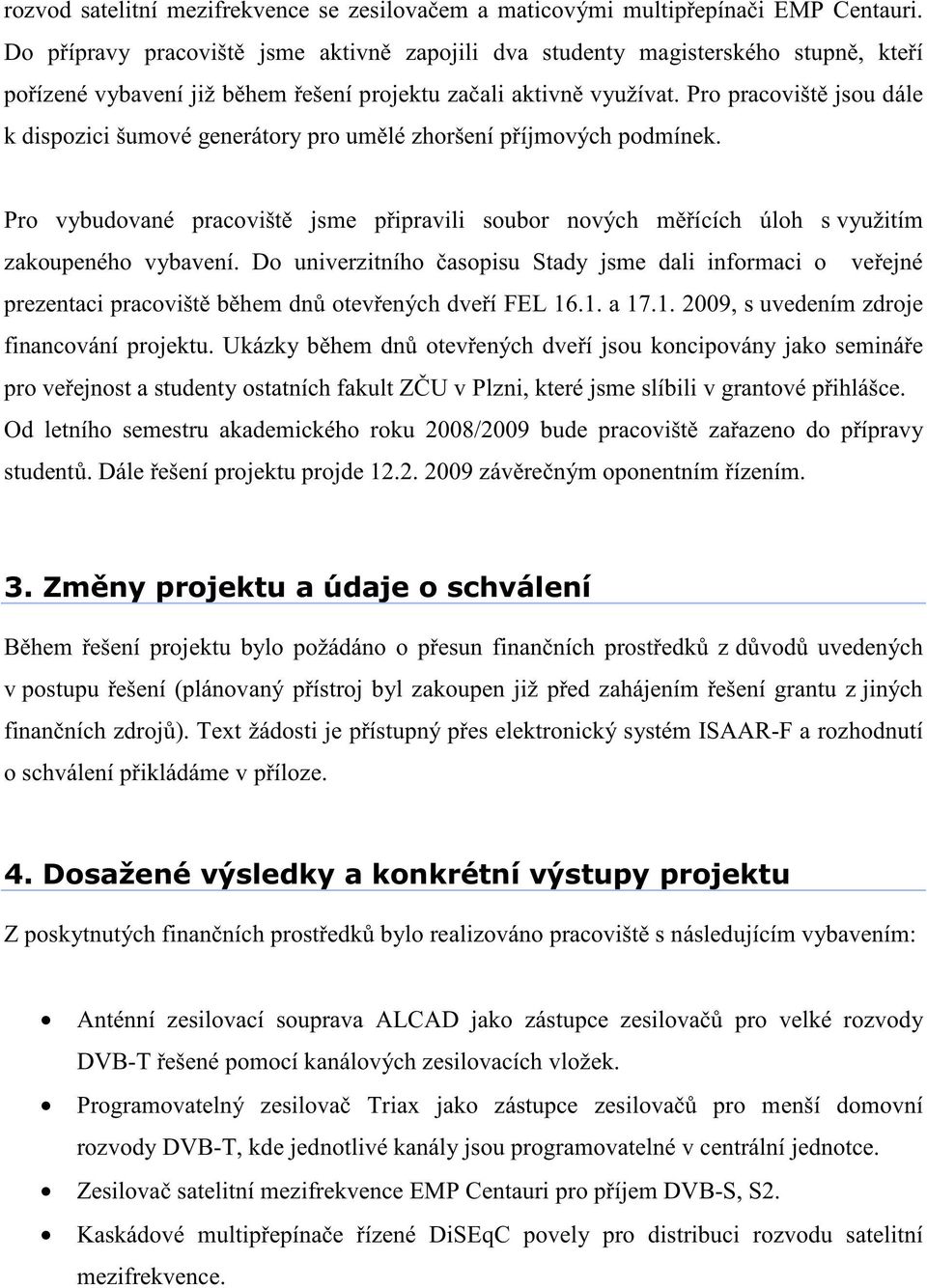

2 rozvod satelitní mezifrekvence se zesilova em a maticovými multip epína i EMP Centauri. Do p ípravy pracovišt jsme aktivn zapojili dva studenty magisterského stupn, kte í po ízené vybavení již b hem ešení projektu za ali aktivn využívat. Pro pracovišt jsou dále k dispozici šumové generátory pro um lé zhoršení p íjmových podmínek. Pro vybudované pracovišt jsme p ipravili soubor nových m ících úloh s využitím zakoupeného vybavení. Do univerzitního asopisu Stady jsme dali informaci o ve ejné prezentaci pracovišt b hem dn otev ených dve í FEL a , s uvedením zdroje financování projektu. Ukázky b hem dn otev ených dve í jsou koncipovány jako seminá e pro ve ejnost a studenty ostatních fakult Z U v Plzni, které jsme slíbili v grantové p ihlášce. Od letního semestru akademického roku 2008/2009 bude pracovišt za azeno do p ípravy student. Dále ešení projektu projde záv re ným oponentním ízením. B hem ešení projektu bylo požádáno o p esun finan ních prost edk z d vod uvedených v postupu ešení (plánovaný p ístroj byl zakoupen již p ed zahájením ešení grantu z jiných finan ních zdroj ). Text žádosti je p ístupný p es elektronický systém ISAAR-F a rozhodnutí o schválení p ikládáme v p íloze. Z poskytnutých finan ních prost edk bylo realizováno pracovišt s následujícím vybavením: Anténní zesilovací souprava ALCAD jako zástupce zesilova pro velké rozvody DVB-T ešené pomocí kanálových zesilovacích vložek. Programovatelný zesilova Triax jako zástupce zesilova pro menší domovní rozvody DVB-T, kde jednotlivé kanály jsou programovatelné v centrální jednotce. Zesilova satelitní mezifrekvence EMP Centauri pro p íjem DVB-S, S2. Kaskádové multip epína e ízené DiSEqC povely pro distribuci rozvodu satelitní mezifrekvence.

3 Um lý laboratorní rozvod 2 x 7 ú astnických zásuvek pro pozemní televizní vysílání s možností zm ny struktury a s možností vým ny propojovacího koaxiálního vedení a se dv ma satelitními zásuvkami se slou eným pozemním vysíláním. Software pro generování OFDM signál pomocí generátoru AM300, SM300. DVB-S, S2 set-top box DVB-T set-top box. Satelitní p ijímací za ízení (multifocus parabolická anténa s konvertory, parabolická anténa s DiSEqC pozicionérem a konvertorem) M rná dipolová anténa pro pozemní vysílání Propojovací a p izp sobovací redukce pro p ipojení m ící techniky s 50 impedancí. Šumový generátor NG-281 Logaritmicko-periodické antény pro p íjem DVB-T Již p ed zahájením ešení projektu byl z d vodu uvedených v kapitole o postupu ešení zakoupen televizní analyzátor TV Explorer II+, generátor pilotních kmito t RP-200 a byla inovována anténní soustava pro p íjem DVB-T. Toto již d íve zakoupené vybavení pln podporuje využitelnost výsledk ešeného grantu p i výuce. Jako další konkrétní výstupy v p ílohách p ikládáme fotodokumentaci pracovišt, nov vypracovaná zadání laboratorních úloh, které za adíme od letního semestru 2008/2009 do výuky a lánek v asopise Stady s uvedením zdroje financování projektu. P i záv re ném oponentním ízení rovn ž p edvedeme internetovou prezentaci pracovišt. Pokud tedy shrneme výsledky projektu, z poskytnuté finan ní podpory jsme vybudovali um lý laboratorní rozvod DVB-T, k n mu dokoupili prvky pro p íjem a spole ný rozvod první satelitní mezifrekvence DVB-S, S2. Pracovišt má dále k dispozici skute nou anténní soustavu umíst nou na st eše budovy a dv zesilovací stanice realizované odlišným zp sobem (s kanálovými zesilovacími vložkami, s širokopásmovým zesilova em), šumové generátory, analyzátor TV vysílání všech b žných analogových i digitálních systém, generátory pilotních kmito t a p izp sobovací impedance pro m ení prvk rozvodu na p ístrojích s 50 impedancí (umožníme tak sou innost využití výsledk s projektem FRVŠ A/1051/2008, kde byl zakoupen obvodový vektorový analyzátor ZVB8). V rámci výuky se studenti budou moci teoreticky i prakticky seznámit s návrhem terestriálních i satelitních anténních rozvod DVB,

4 m ení jejich parametr, dopadem nastavení rozvod na schopnost správné innosti set-top box a s m ením vlastností set-top box. P ipravená zadání laboratorních úloh p ikládáme v p íloze. Finan ní prost edky byly využívány dle p vodní p ihlášky projektu s od vodn ním jednotlivých položek a v rámci zm n schválených výborem FRVŠ. P ísp vek školy i FRVŠ na ešení projektu byl erpán v plné výši. Podrobný výpis hospoda ení z ú etního systému Magion, v etn všech faktur, bude p edložen p i záv re ném oponentním ízení. Soupis po ízeného vybavení: 1) Zesilova satelitní mezifrekvence a kaskádové multip epína e EMP Centauri P ísp vek FRVŠ 5787,00K P ísp vek školy 0,00K Celková cena s DPH 5787,00K 2) Programovatelný zesilova Triax P ísp vek FRVŠ 6000,00K P ísp vek školy 5000,00K Celková cena s DPH 11000,00K 3) Zesilovací souprava ALCAD + prvky um lého rozvodu (ú astnické zásuvky, rozbo ova, slu ova e) P ísp vek FRVŠ 9253,00K P ísp vek školy 10000,00K Celková cena s DPH 19253,00K 4) Redukce a adaptéry pro p ipojení p ístroj s 50 impedancí P ísp vek FRVŠ ,00K P ísp vek školy 0,00K Celková cena s DPH ,00K 5) Šumový generátor NG-281 a m rná dipolová anténa

5 P ísp vek FRVŠ 21002,73K P ísp vek školy 0,00K Celková cena s DPH 21002,73K 6) Software pro import vlastních pr b h signál do generátoru AM300 P ísp vek FRVŠ 25806,34K P ísp vek školy 0,00K Celková cena s DPH 25806,34K 7) Software pro tvorbu OFDM m ících signál P ísp vek FRVŠ 25806,34K P ísp vek školy 0,00K Celková cena s DPH 25806,34K 8) Satelitní p ijímací za ízení (paraboly, LNB, pozicionér) P ísp vek FRVŠ 6258,32K P ísp vek školy 1471,68K Celková cena s DPH 7730,00K 9) Set-top box DVB-S, S2 P ísp vek FRVŠ 7192,00K P ísp vek školy 0,00K Celková cena s DPH 7192,00K 10) Set-top box DVB-T P ísp vek FRVŠ 2790,00K P ísp vek školy 0,00K Celková cena s DPH 2790,00K 11) Kanálové zesilova e ZG431, ZG611 pro m ení P ísp vek FRVŠ 7921,00K P ísp vek školy 0,00K Celková cena s DPH 7921,00K 12) Konstruk ní materiál (koaxiální kabel, F-konektory a redukce) P ísp vek FRVŠ 0,00K

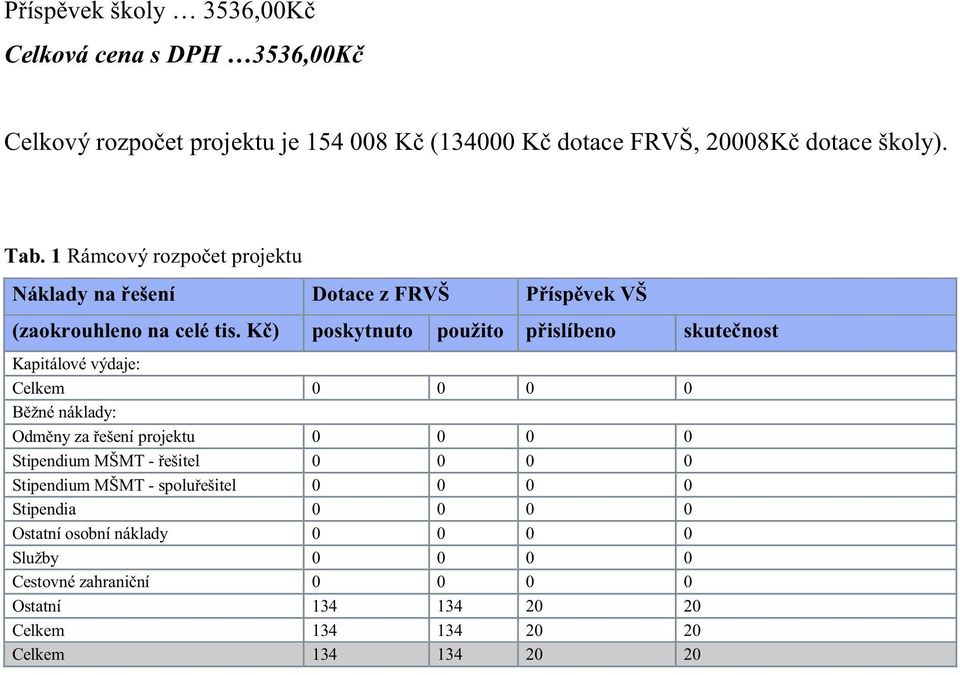

6 P ísp vek školy 3536,00K Celková cena s DPH 3536,00K Celkový rozpo et projektu je K ( K dotace FRVŠ, 20008K dotace školy). Tab. 1 Rámcový rozpo et projektu Náklady na ešení Dotace z FRVŠ P ísp vek VŠ (zaokrouhleno na celé tis. K ) poskytnuto použito p islíbeno skute nost Kapitálové výdaje: Celkem B žné náklady: Odm ny za ešení projektu Stipendium MŠMT - ešitel Stipendium MŠMT - spolu ešitel Stipendia Ostatní osobní náklady Služby Cestovné zahrani ní Ostatní Celkem Celkem

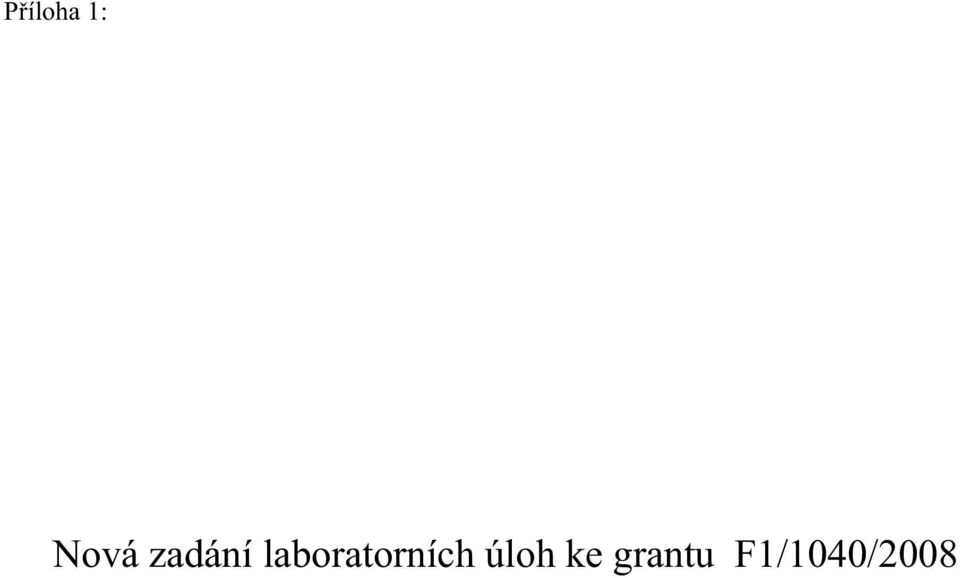

7 P íloha 1: Nová zadání laboratorních úloh ke grantu F1/1040/2008

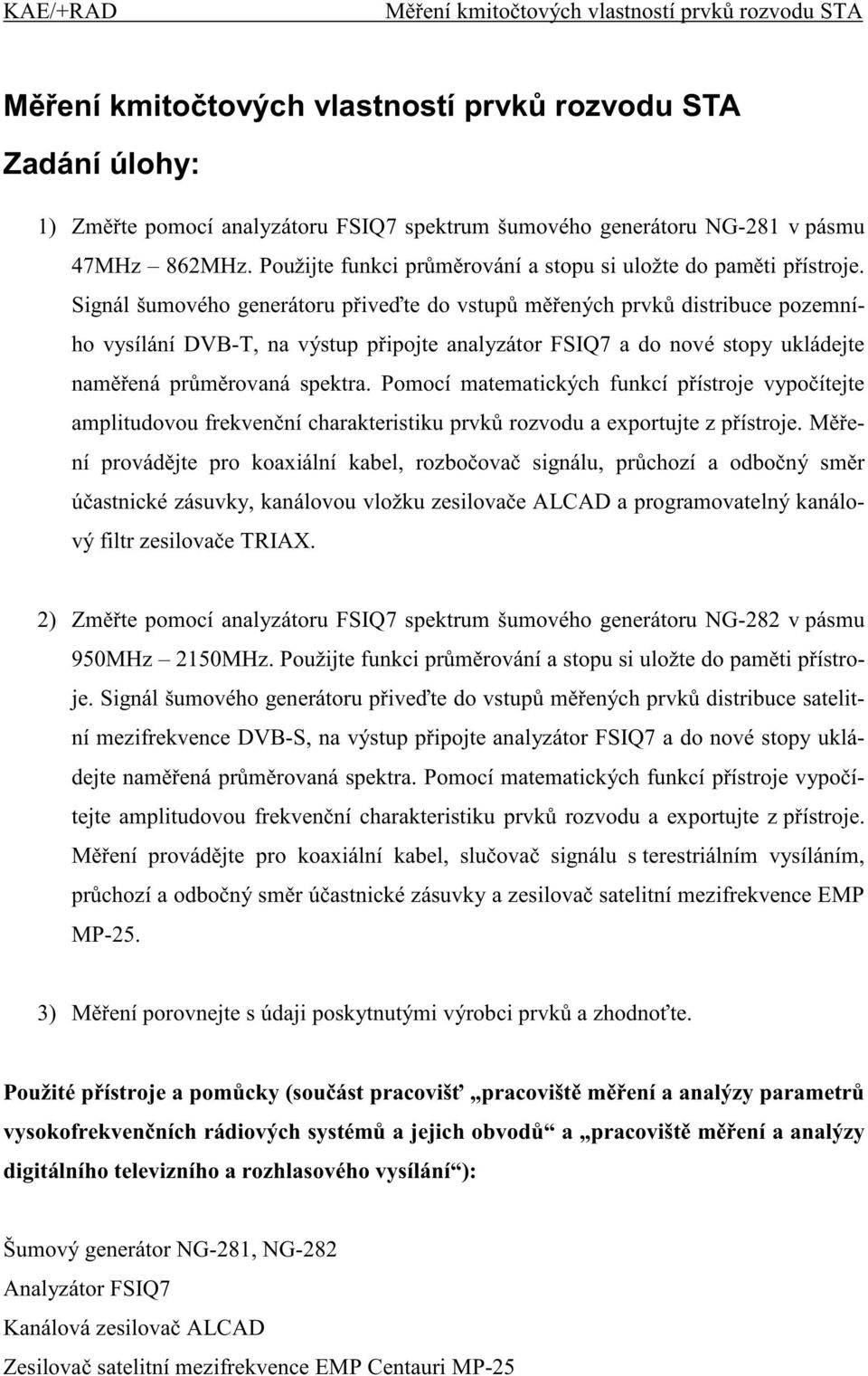

8 KAE/+RAD M ení kmito tových vlastností prvk rozvodu STA M ení kmito tových vlastností prvk rozvodu STA Zadání úlohy: 1) Zm te pomocí analyzátoru FSIQ7 spektrum šumového generátoru NG-281 v pásmu 47MHz 862MHz. Použijte funkci pr m rování a stopu si uložte do pam ti p ístroje. Signál šumového generátoru p ive te do vstup m ených prvk distribuce pozemního vysílání DVB-T, na výstup p ipojte analyzátor FSIQ7 a do nové stopy ukládejte nam ená pr m rovaná spektra. Pomocí matematických funkcí p ístroje vypo ítejte amplitudovou frekven ní charakteristiku prvk rozvodu a exportujte z p ístroje. M ení provád jte pro koaxiální kabel, rozbo ova signálu, pr chozí a odbo ný sm r ú astnické zásuvky, kanálovou vložku zesilova e ALCAD a programovatelný kanálový filtr zesilova e TRIAX. 2) Zm te pomocí analyzátoru FSIQ7 spektrum šumového generátoru NG-282 v pásmu 950MHz 2150MHz. Použijte funkci pr m rování a stopu si uložte do pam ti p ístroje. Signál šumového generátoru p ive te do vstup m ených prvk distribuce satelitní mezifrekvence DVB-S, na výstup p ipojte analyzátor FSIQ7 a do nové stopy ukládejte nam ená pr m rovaná spektra. Pomocí matematických funkcí p ístroje vypo ítejte amplitudovou frekven ní charakteristiku prvk rozvodu a exportujte z p ístroje. M ení provád jte pro koaxiální kabel, slu ova signálu s terestriálním vysíláním, pr chozí a odbo ný sm r ú astnické zásuvky a zesilova satelitní mezifrekvence EMP MP-25. 3) M ení porovnejte s údaji poskytnutými výrobci prvk a zhodno te. Použité p ístroje a pom cky (sou ást pracoviš pracovišt m ení a analýzy parametr vysokofrekven ních rádiových systém a jejich obvod a pracovišt m ení a analýzy digitálního televizního a rozhlasového vysílání ): Šumový generátor NG-281, NG-282 Analyzátor FSIQ7 Kanálová zesilova ALCAD Zesilova satelitní mezifrekvence EMP Centauri MP-25

9 KAE/+RAD M ení kmito tových vlastností prvk rozvodu STA Prvky um lého rozvodu STA

10 KAE/+RAD Nastavení STA pro p íjem DVB-T Nastavení STA pro p íjem DVB-T Zadání úlohy: 1) Seznamte se s um lým laboratorním rozvodem a jeho prvky. Z technické dokumentace výrobce prvk rozvodu si opište hodnoty pr chozích a odbo ných útlum pro VHF a UHF televizní pásmo, opište si útlum použitého koaxiálního kabelu. 2) Na um lém laboratorním rozvodu sestavte dv v tve po sedmi ú astnických zásuvkách s postupn klesajícím odbo ným útlumem. 3) Zm te úrovn jednotlivých p ijímaných televizních kanál na anténním svodu p ed vstupem do zesilovací stanice pomocí analyzátoru TV Explorer II+. 4) Podle údaj zapsaných v bod 1 spo ítejte teoretický úrov ový diagram rozvodu pro všechny p ijímané kanály v UHF i VHF televizním pásmu. 5) Nastavte zesílení jednotlivých kanálových vložek zesilova e ALCAD tak, aby dle teoretického propo tu byla minimální výstupní úrove signál ze všech ú astnických zásuvek 40dBuV. Stejným zp sobem nastavte programovatelný zesilova TRIAX. 6) M ením ov te nastavení STA pro oba zesilova e, v p ípad pot eby zm te nastavení zesílení zesilova a vypracujte technický report se zm enými úrovn mi, pom rem C/N a chybovostí p ijímaných kanál na všech ú astnických zásuvkách. 7) Zhodno te všechna provedená m ení. Použité p ístroje a pom cky (sou ást pracovišt m ení a analýzy digitálního televizního a rozhlasového vysílání): Analyzátor TV Explorer II+ Zesilova ALCAD s kanálovými vložkami Programovatelný zesilova TRIAX Um lý rozvod STA

11 KAE/+RAD Vliv C/N na chybovost p enosu v DVB-T, S, S2 Vliv C/N na chybovost p enosu v DVB-T, S, S2 Zadání úlohy: 1) Pomocí analyzátoru TV Explorer II+ vyhledejte v p ijímaných multiplexech DVB-T ty, které používají modulaci QAM16, QAM64 a mají nejlepší pom r C/N. V satelitním p ijmu vyhledejte transpondér DVB-S s modulací QPSK a nejlepším pom rem C/N. V satelitním p ijmu vyhledejte transpondér DVB-S2 s modulací 8-PSK. 2) Pomocí šumových generátor NG-281, NG-282 navázaných do um lého anténního rozvodu a útlumových lánk (3dB, 6dB, 10dB, 20dB) postupn um le zhoršujte odstup C/N na vyhledaných kanálech s modulacemi QAM16, QAM64, QPSK, 8-PSK alespo v deseti krocích a do tabulky zapisujte typ modulace, parametry protichybového zabezpe ení, zm ené C/N, zm enou chybovost BER a zm ené MER. 3) Zm ené parametry porovnejte s teoretickými údaji v [1]. 4) Jaký musí být C/N u jednotlivých modulací pro dosažení chybovosti menší než je hranice QEF (quasi error free)? Použité p ístroje a pom cky (sou ást pracovišt m ení a analýzy digitálního televizního a rozhlasového vysílání): Analyzátor TV Explorer II+ Zesilova ALCAD s kanálovými vložkami Šumové generátory NG-281, NG-282 Um lý rozvod STA Rozvod satelitní mezifrekvence Literatura: [1] Palacký, Milan: Návrh m ícího pracovišt DVB [diplomová práce] Plze : 2009.

12 KAE/ZST M ení úrov ových diagram spole ného anténního rozvodu DVB-T M ení úrov ových diagram STA rozvodu DVB-T Zadání úlohy: 1) Seznamte se s um lým laboratorním rozvodem a jeho prvky. Z technické dokumentace výrobce prvk rozvodu si opište hodnoty pr chozích a odbo ných útlum pro VHF a UHF televizní pásmo, opište si útlum použitého koaxiálního kabelu. 2) Na um lém laboratorním rozvodu sestavte dv v tve po sedmi ú astnických zásuvkách s postupn klesajícím odbo ným útlumem. V první v tvi použijte mezi zásuvkami 3.5metrové úseky reálného koaxiálního vedení. V druhé v tvi použijte pouze krátké koaxiální propojky. 3) Podle údaj zapsaných v bod 1 spo ítejte teoretický úrov ový diagram rozvodu pro ob v tve a zvolené kanály v UHF i VHF televizním pásmu. 4) Použijte generátor pilotních kmito t RP-200, dle propo tených hodnot v bodu 3 nastavte úrovn VHF i UHF kanálu na takovou hodnotu, aby každý ú astník m l teoreticky na výstupu zásuvky úrove alespo 40dBuV. Zm te pomocí analyzátoru TV Explorer II+ všechny úrovn a zapište do p ipravené excelovské tabulky. Dle pot eby upravte výstupní úrove generátoru tak, aby byla spln ná minimální úrove signálu na výstupu ú astnických zásuvek. 5) Vyhodno te reálné parametry použitých prvk rozvodu ze zm ených hodnot a porovnejte je s údaji výrobce. Vypo ítejte maximální rozdíl úrovn signálu mezi jednotlivými ú astnickými zásuvkami. Zkuste teoreticky propo ítat maximální po et ú astník v jedné v tvi tak, aby minimální úrove signálu ú astníka byla v tší než 40dBuV a menší než 60dBuV. 6) Zhodno te všechna provedená m ení. Použité p ístroje a pom cky (sou ást pracovišt m ení a analýzy digitálního televizního a rozhlasového vysílání): Analyzátor TV Explorer II+

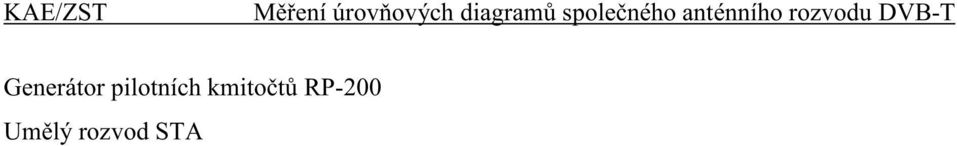

13 KAE/ZST M ení úrov ových diagram spole ného anténního rozvodu DVB-T Generátor pilotních kmito t RP-200 Um lý rozvod STA

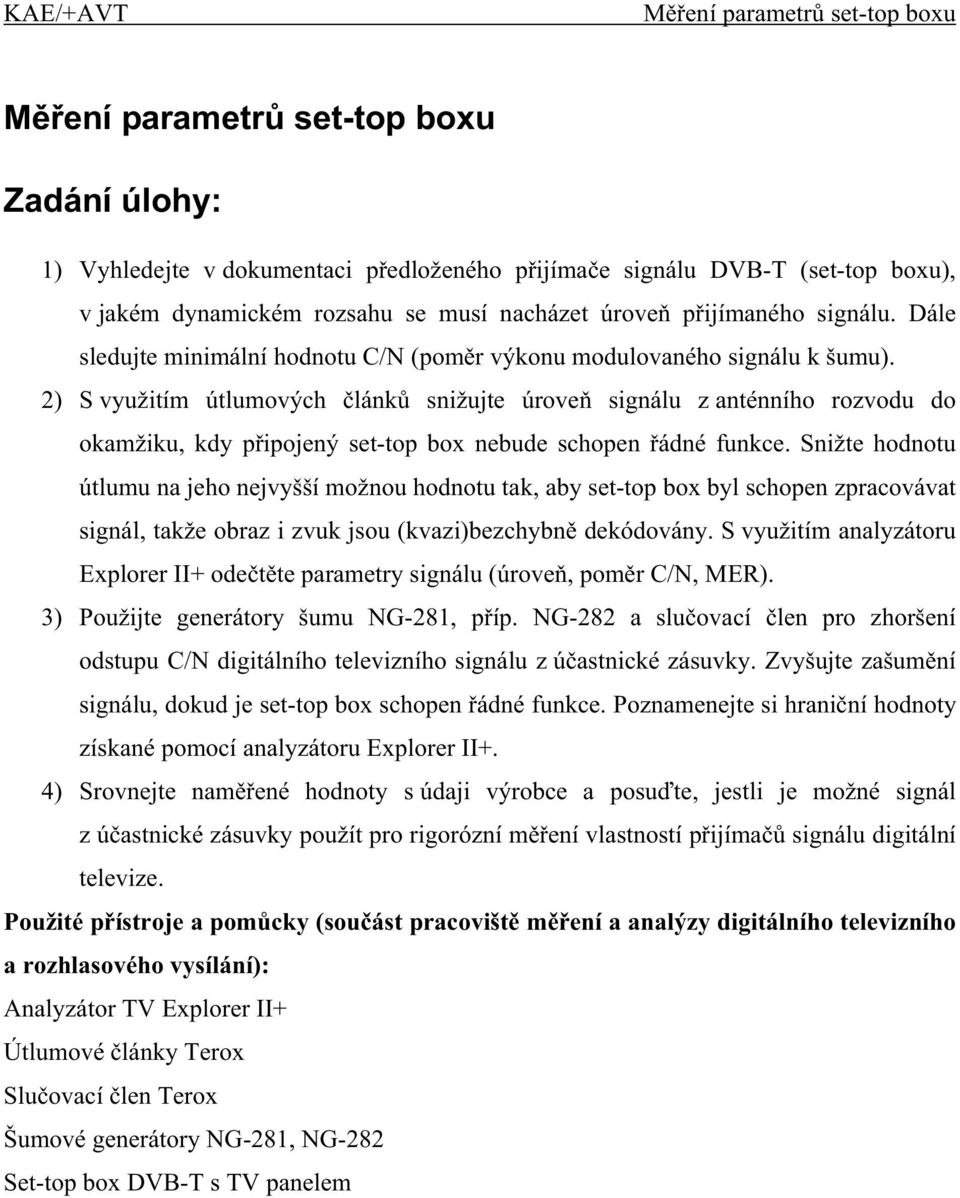

14 KAE/+AVT M ení parametr set-top boxu M ení parametr set-top boxu Zadání úlohy: 1) Vyhledejte v dokumentaci p edloženého p ijíma e signálu DVB-T (set-top boxu), v jakém dynamickém rozsahu se musí nacházet úrove p ijímaného signálu. Dále sledujte minimální hodnotu C/N (pom r výkonu modulovaného signálu k šumu). 2) S využitím útlumových lánk snižujte úrove signálu z anténního rozvodu do okamžiku, kdy p ipojený set-top box nebude schopen ádné funkce. Snižte hodnotu útlumu na jeho nejvyšší možnou hodnotu tak, aby set-top box byl schopen zpracovávat signál, takže obraz i zvuk jsou (kvazi)bezchybn dekódovány. S využitím analyzátoru Explorer II+ ode t te parametry signálu (úrove, pom r C/N, MER). 3) Použijte generátory šumu NG-281, p íp. NG-282 a slu ovací len pro zhoršení odstupu C/N digitálního televizního signálu z ú astnické zásuvky. Zvyšujte zašum ní signálu, dokud je set-top box schopen ádné funkce. Poznamenejte si hrani ní hodnoty získané pomocí analyzátoru Explorer II+. 4) Srovnejte nam ené hodnoty s údaji výrobce a posu te, jestli je možné signál z ú astnické zásuvky použít pro rigorózní m ení vlastností p ijíma signálu digitální televize. Použité p ístroje a pom cky (sou ást pracovišt m ení a analýzy digitálního televizního a rozhlasového vysílání): Analyzátor TV Explorer II+ Útlumové lánky Terox Slu ovací len Terox Šumové generátory NG-281, NG-282 Set-top box DVB-T s TV panelem

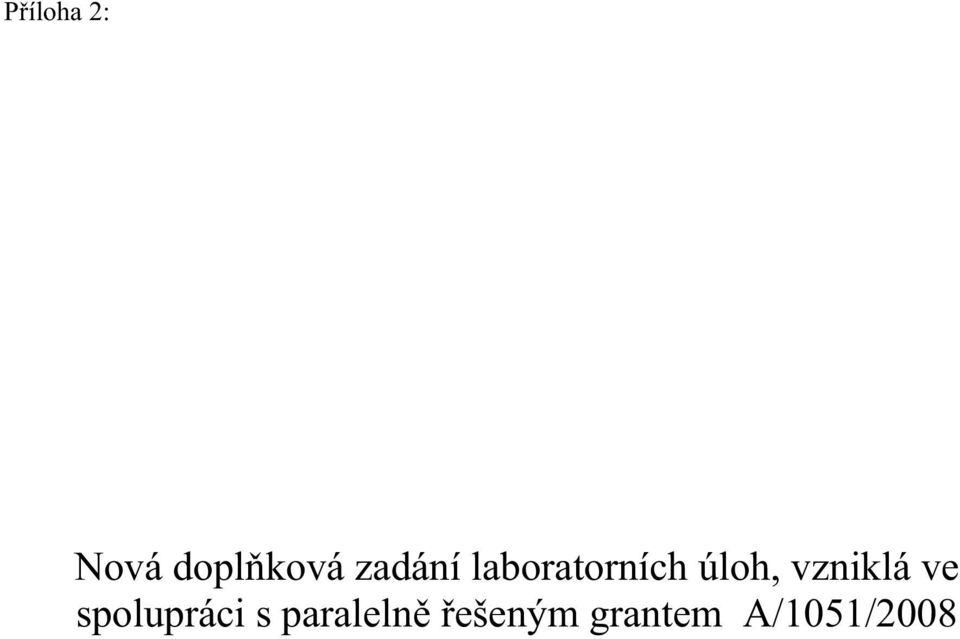

15 P íloha 2: Nová dopl ková zadání laboratorních úloh, vzniklá ve spolupráci s paraleln ešeným grantem A/1051/2008

16 KAE/+RAD M ení nelinearity zesilova e pro rozvod STA M ení nelinearity zesilova e pro rozvod STA Zadání úlohy: 1) V programu WinIQSim si vygenerujte dvou tónový signál se vzdáleností kmito tových složek 11160Hz. Signál nahrajte do baseband generátoru AM300. 2) Pomocí vf generátoru SM300 konvertujte dvou tónový signál do kmito tového pásma m ené kanálové zesilovací vložky ALCAD. Zm te úrovn základních i intermodula ních produkt 3. ádu vlastního generátoru pro výstupní úrove generátoru -6dB pod plným rozsahem. M ení prove te pomocí analyzátoru FSIQ7. 3) Zm te šumové pozadí kanálové zesilovací vložky. S využitím útlumových lánk m te základní i intermodula ní produkty 3. ádu v n kolika krocích až do p ebuzení vstupu zesilova e. 4) Do grafu vyneste závislost výstupních úrovní na vstupní, zjist te bod zahrazení IP3 a dynamický rozsah kanálové zesilovací vložky ALCAD. Použité p ístroje a pom cky (sou ást pracovišt m ení a analýzy parametr vysokofrekven ních rádiových systém a jejich obvod ): Analyzátor FSIQ7 Software WinIQSim Kanálová zesilova ALCAD Generátor AM300 Generátor SM300

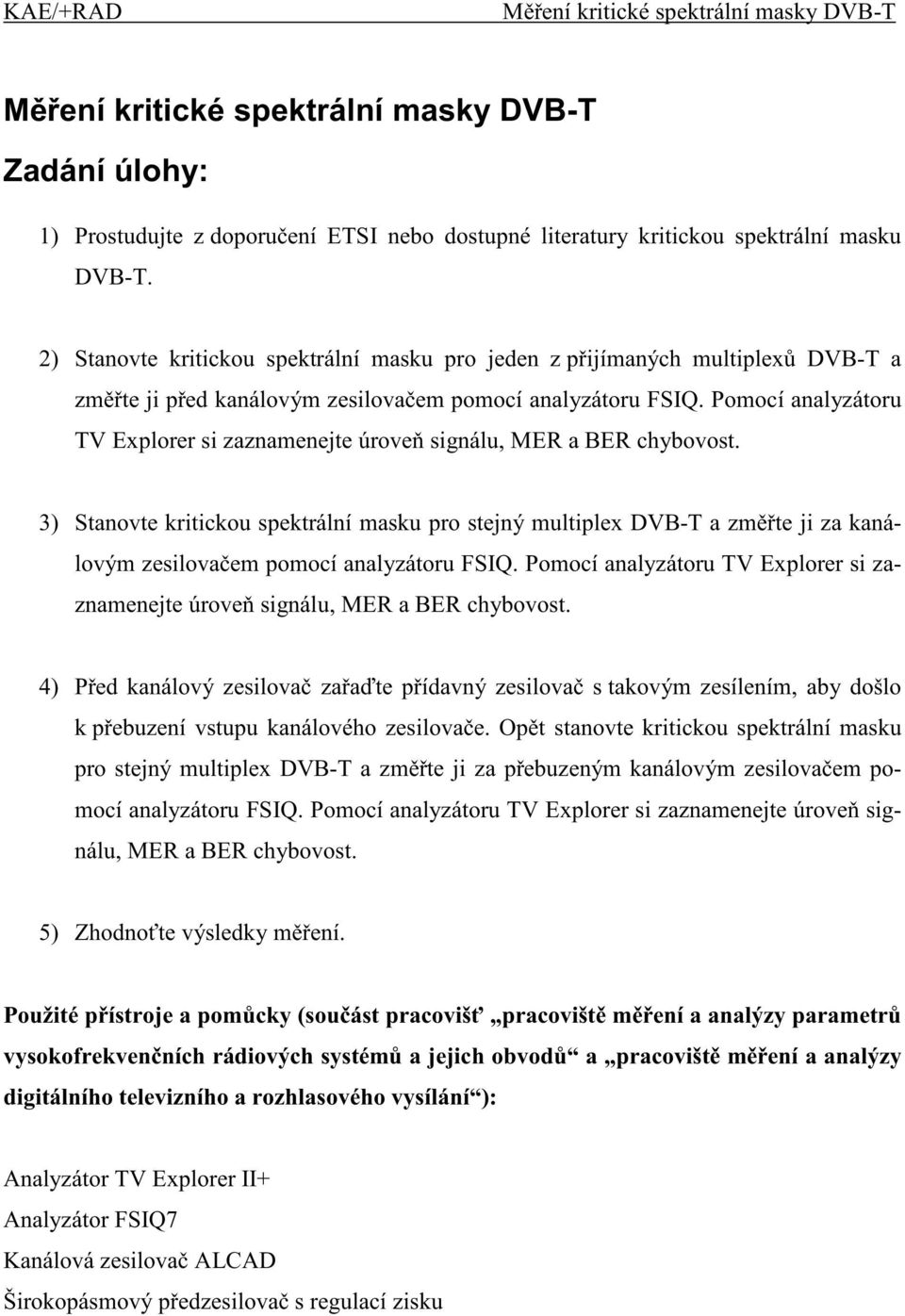

17 KAE/+RAD M ení kritické spektrální masky DVB-T M ení kritické spektrální masky DVB-T Zadání úlohy: 1) Prostudujte z doporu ení ETSI nebo dostupné literatury kritickou spektrální masku DVB-T. 2) Stanovte kritickou spektrální masku pro jeden z p ijímaných multiplex DVB-T a zm te ji p ed kanálovým zesilova em pomocí analyzátoru FSIQ. Pomocí analyzátoru TV Explorer si zaznamenejte úrove signálu, MER a BER chybovost. 3) Stanovte kritickou spektrální masku pro stejný multiplex DVB-T a zm te ji za kanálovým zesilova em pomocí analyzátoru FSIQ. Pomocí analyzátoru TV Explorer si zaznamenejte úrove signálu, MER a BER chybovost. 4) P ed kanálový zesilova za a te p ídavný zesilova s takovým zesílením, aby došlo k p ebuzení vstupu kanálového zesilova e. Op t stanovte kritickou spektrální masku pro stejný multiplex DVB-T a zm te ji za p ebuzeným kanálovým zesilova em pomocí analyzátoru FSIQ. Pomocí analyzátoru TV Explorer si zaznamenejte úrove signálu, MER a BER chybovost. 5) Zhodno te výsledky m ení. Použité p ístroje a pom cky (sou ást pracoviš pracovišt m ení a analýzy parametr vysokofrekven ních rádiových systém a jejich obvod a pracovišt m ení a analýzy digitálního televizního a rozhlasového vysílání ): Analyzátor TV Explorer II+ Analyzátor FSIQ7 Kanálová zesilova ALCAD Širokopásmový p edzesilova s regulací zisku

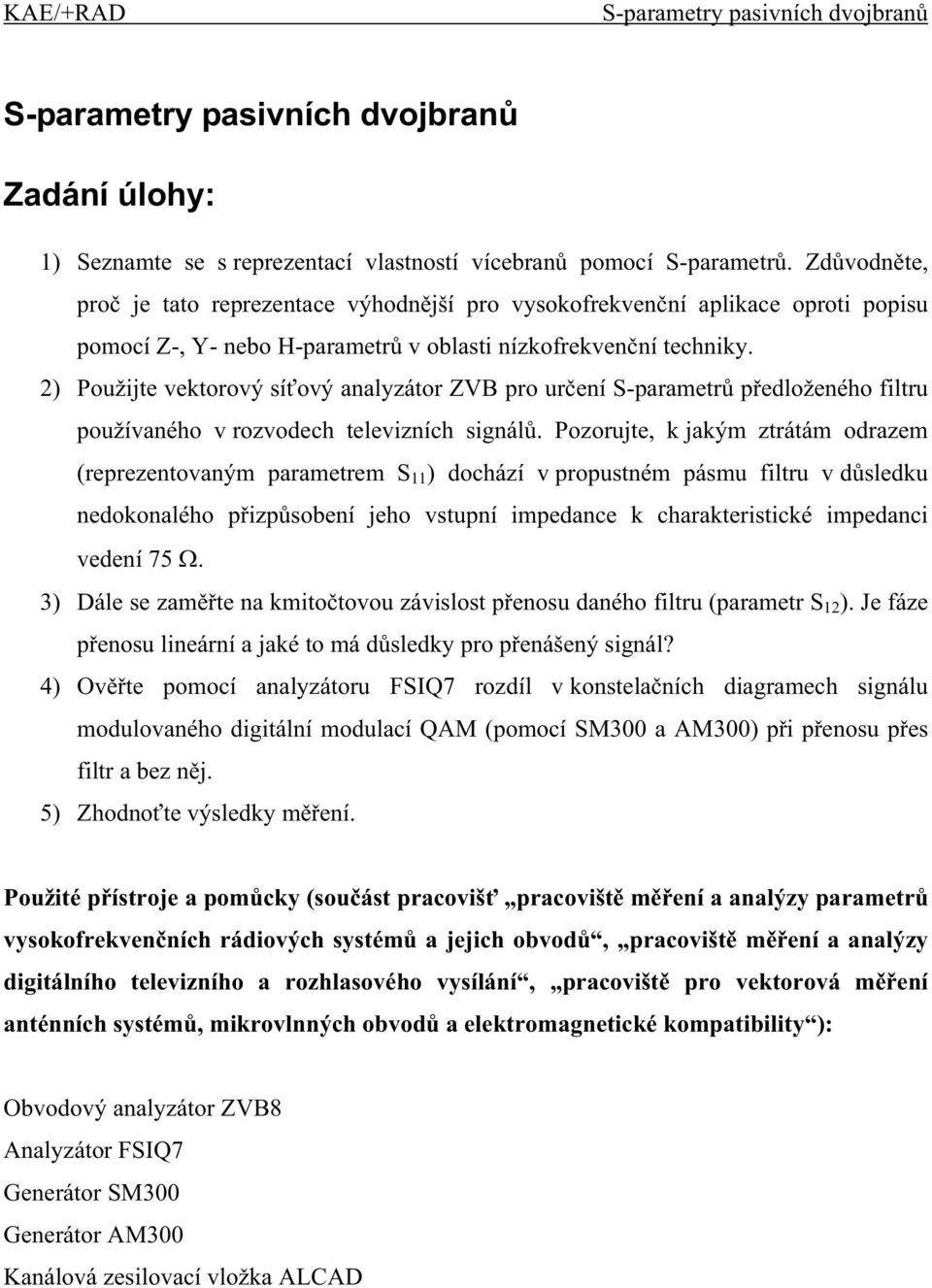

18 KAE/+RAD S-parametry pasivních dvojbran S-parametry pasivních dvojbran Zadání úlohy: 1) Seznamte se s reprezentací vlastností vícebran pomocí S-parametr. Zd vodn te, pro je tato reprezentace výhodn jší pro vysokofrekven ní aplikace oproti popisu pomocí Z-, Y- nebo H-parametr v oblasti nízkofrekven ní techniky. 2) Použijte vektorový sí ový analyzátor ZVB pro ur ení S-parametr p edloženého filtru používaného v rozvodech televizních signál. Pozorujte, k jakým ztrátám odrazem (reprezentovaným parametrem S 11 ) dochází v propustném pásmu filtru v d sledku nedokonalého p izp sobení jeho vstupní impedance k charakteristické impedanci vedení 75. 3) Dále se zam te na kmito tovou závislost p enosu daného filtru (parametr S 12 ). Je fáze p enosu lineární a jaké to má d sledky pro p enášený signál? 4) Ov te pomocí analyzátoru FSIQ7 rozdíl v konstela ních diagramech signálu modulovaného digitální modulací QAM (pomocí SM300 a AM300) p i p enosu p es filtr a bez n j. 5) Zhodno te výsledky m ení. Použité p ístroje a pom cky (sou ást pracoviš pracovišt m ení a analýzy parametr vysokofrekven ních rádiových systém a jejich obvod, pracovišt m ení a analýzy digitálního televizního a rozhlasového vysílání, pracovišt pro vektorová m ení anténních systém, mikrovlnných obvod a elektromagnetické kompatibility ): Obvodový analyzátor ZVB8 Analyzátor FSIQ7 Generátor SM300 Generátor AM300 Kanálová zesilovací vložka ALCAD

19 KAE/+ZST Vliv nelinearity zesilova e na p íjem signálu DVB Vliv nelinearity zesilova e na p íjem signálu DVB Zadání úlohy: 1) Seznamte se s podobou spektra signálu digitální televize DVB-T. Diskutujte p ednosti a nedostatky zvolené podoby signálu pro p enos rádiovým kanálem. 2) Použijte širokopásmový zesilova s nastavitelným ziskem pro stanovení vlivu nelinearity jeho amplitudové charakteristiky na podobu spektra a p íjem digitálního televizního signálu. 3) Signál digitální televize p ive te z ú astnické zásuvky na vstup zesilova e a nastavujte r zné hodnoty zesílení. Pro každou zvolenou hodnotu pozorujte podobu spektra signálu pomocí signálového analyzátoru FSIQ a rovn ž ode t te parametry signálu odstup C/N, MER a BER s využitím p ístroje Explorer II+. Pozorujte podobu konstela ního diagramu pro jednotlivé hodnoty zvoleného zesílení. 4) Výsledky m ení zhodno te. Zabývejte se parametry zesilova e bod zahrazení IP3 a bod komprese zisku -1 db. Použité p ístroje a pom cky (sou ást pracoviš pracovišt m ení a analýzy parametr vysokofrekven ních rádiových systém a jejich obvod a pracovišt m ení a analýzy digitálního televizního a rozhlasového vysílání ): Analyzátor FSIQ7 Analyzátor TV Explorer II+ Širokopásmový zesilova

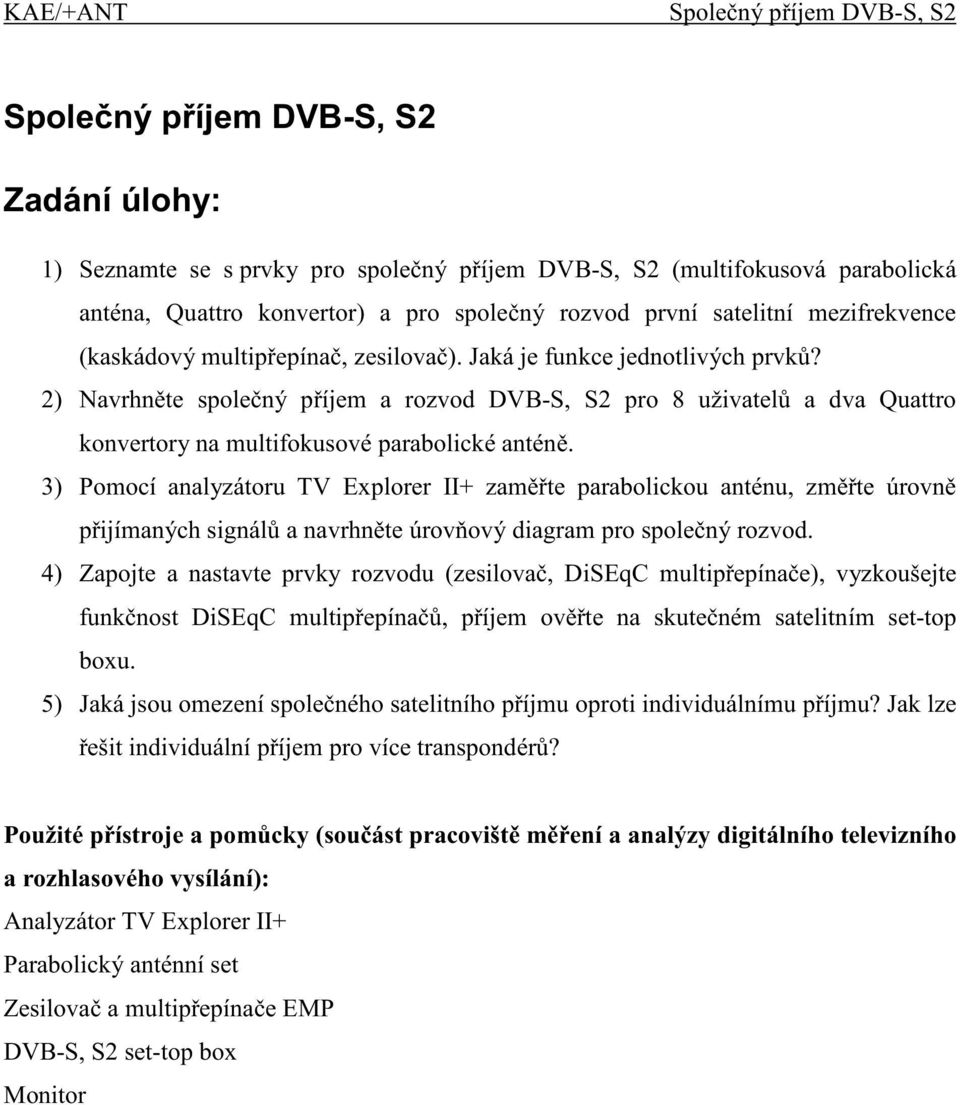

20 KAE/+ANT Spole ný p íjem DVB-S, S2 Spole ný p íjem DVB-S, S2 Zadání úlohy: 1) Seznamte se s prvky pro spole ný p íjem DVB-S, S2 (multifokusová parabolická anténa, Quattro konvertor) a pro spole ný rozvod první satelitní mezifrekvence (kaskádový multip epína, zesilova ). Jaká je funkce jednotlivých prvk? 2) Navrhn te spole ný p íjem a rozvod DVB-S, S2 pro 8 uživatel a dva Quattro konvertory na multifokusové parabolické antén. 3) Pomocí analyzátoru TV Explorer II+ zam te parabolickou anténu, zm te úrovn p ijímaných signál a navrhn te úrov ový diagram pro spole ný rozvod. 4) Zapojte a nastavte prvky rozvodu (zesilova, DiSEqC multip epína e), vyzkoušejte funk nost DiSEqC multip epína, p íjem ov te na skute ném satelitním set-top boxu. 5) Jaká jsou omezení spole ného satelitního p íjmu oproti individuálnímu p íjmu? Jak lze ešit individuální p íjem pro více transpondér? Použité p ístroje a pom cky (sou ást pracovišt m ení a analýzy digitálního televizního a rozhlasového vysílání): Analyzátor TV Explorer II+ Parabolický anténní set Zesilova a multip epína e EMP DVB-S, S2 set-top box Monitor

21 P íloha 3: Fotodokumentace pracovišt

22 2) pracovišt pro experimentální m ení a analýzu digitálního televizního a rozhlasového vysílání (vybudováno ješt p ed zahájením ešení grantu A/1051/2008 od vodn no v záv re né zpráv a rozší eno z grantu F1/1040/2008) Anténní soustava pro p íjem digitálních multiplex DVB-T a dv zesilovací stanice pro laboratorní STA. Um lý laboratorní rozvod STA s p ipojeným generátorem pilotních kmito t.

23 M ení anténního zesilova e ve stín né bezodrazové komo e, využití analyzátoru TV Explorer II+ a v obslužné místnosti zapojeného obvodového analyzátoru ZVB8. Analýza modulace QAM64 p i reálném p íjmu DVB-T vysílání s vlivem nastavení anténních zesilova.

24 P íloha 4: lánek pro univerzitní asopis Study s pozvánkou na ve ejnou prezentaci výsledk grantových projekt b hem dne otev ených dve í

25 Novinky na odd lení telekomunika ní a multimediální techniky KAE ke dni otev ených dve í FEL Stejn jako v minulém roce naše odd lení p ipravilo pro širokou ve ejnost zajímavé ukázky z oblasti radiotechniky, televizní techniky a zvukové techniky. A protože s potenciálními budoucími studenty p icházejí asto i jejich rodi e nebo u itelé st edních škol, máme p ipravena témata, která jist zaujmou i je. Do programu dne otev ených dve í letos za azujeme t i nová pracovišt spole n s odd lením m ící techniky KET, na která se nám poda ilo získat finan ní prost edky z Fondu rozvoje vysokých škol (grantové projekty FRVŠ A1051/2008, F1/1040/2008, F1/1351/2008, A/1265/2008) a z finan ních prost edk fakulty. První pracovišt zam ené na m ení a analýzu mikrovlnných a radiokomunika ních systém je vybaveno obvodovým vektorovým analyzátorem, signálovým analyzátorem a vektorovým generátorem, které umož ují provád t jak základní m ení, tak i složité analýzy ve speciálních prostorách stín né bezodrazové komory. Jako dopln ní ukázky tohoto pracovišt bude možné se seznámit s technologií softwarov definovaných radiop ijíma, které postupn nahrazují klasickou technologii rádiových p ijíma a pomocí kterých m žeme na Fakult elektrotechnické si Vás nechat poslechnout nap. komunikaci mezi ízením letového provozu v Praze Jen i a piloty letadel nebo p ijímat radioamatérskou datovou komunikaci v pásmu 14MHz, která by se dala mladým lidem p iblížit jako bezdrátový chat. Na druhém pracovišti bude k vid ní technika pro m ení na anténních rozvodech digitální televize DVB-T, moderní kanálové zesilovací vložky, programovatelné zesilova e pro STA a pro výuku realizovaný model rozvodu v panelovém dom. Jako dopln ní této ukázky rovn ž p edvedeme monitorovací stanici naviga ního systému GPS s rozborem chyby v ur ení polohy, která vás již pak v automobilu nezasko í. Tato stanice byla postupn realizována s p isp ním Fondu rozvoje vysokých škol v minulých letech a z grantu GPU Panasonic. Poslední pracovišt bude zam eno na oblast zvukové techniky. Zájemci zde uvidí ukázky profesionálního m ícího a diagnostického systému, který je ur en pro testování, vývoj a m ení analogových a digitálních zvukových technologií. Budou p ipraveny experimenty umož ující provád t m ení technických parametr nap. CD, DVD audio p ehráva a digitálních záznamových systém využívajících techniku perceptuálního ztrátového kódování zvuku (SONY Atrac, MPEG audio). Dále bude možné zájemce seznámit a p edvést praktické ukázky multikanálové reprodukce zvuku. Návšt vníci budou také seznámeni s televizní technikou, moderními plochými LCD a plazmovými panely, vysíláním s vysokým rozlišením HDTV. V íme, že nejen budoucí studenti univerzity se p ijdou k nám podívat, ale zájem jako tradi n bude i ze strany našich bývalých absolvent, kte í rádi p ijdou zavzpomínat na svá univerzitní léta. Na záv r p ipomínáme, že den otev ených dve í FEL se koná v pátek a v sobotu Ivo Ve tát, Ji í Stifter, Richard Linhart, Michal Pokorný, Ji í Masopust, Old ich Ture ek, Martin Sýkora, Jan Mráz Katedra aplikované elektroniky a telekomunikací odd lení telekomunika ní a multimedální techniky FEL Z U v Plzni

26 Pracovišt pro oblast zvukové techniky.
