1 PRŮMYSLOVÉ SYSTÉMY VRF 202

2 NOVINKA / SYSTÉMY VRF Profesionální řešení pro všechny typy projektů. Nový systém Panasonic VRF je speciálně navržen pro úsporu energie, snadnou instalaci a vysoce účinný výkon s širokými možnostmi modelů vnitřních i venkovních jednotek a jedinečnými funkcemi, které jsou navrženy pro nejnáročnější kancelářské prostory a velké budovy. 203

3 HLAVNÍ VLASTNOSTI VRF 204

4 NOVINKA / SYSTÉMY VRF Společnost Panasonic poskytuje rozsáhlou řadu řešení pro budovy střední a větší velikosti. Kombinací nejlepších možností pro uspokojení všech potřeb a požadavků daného projektu. Lze zvolit jak systém VRF s elektrickým, tak s plynovým pohonem, čímž Panasonic nabízí nejlepší možnou volbu, a to pro zákazníky něco znamená. Díky velkému výběru vnitřních jednotek lze připojit také vodní tepelné výměníky, vzduchotechnické jednotky a ventilační jednotky s tepelným výměníkem i bez něj. Vše lze řídit prostřednictvím samostatného jednoduchého a výkonného dálkového ovládání, nových centralizovaných ovládacích systémů nebo cloudového připojení s integrovanou technologií 3G. Tato nejmodernější ovládací technologie se nazývá VRF Smart Connectivity (chytré možnosti připojení VRF) a kombinuje špičkové zkušenosti s komunikací VRF a BEMS (systém energetické správy budov) přední společnosti s cílem maximalizovat komfort a efektivitu při snížení instalačních nákladů. ECOi. Elektrický systém VRF ECO G. Plynový systém VRF 2trubkový Mini ECOi 2trubkový ECOi EX 3trubková řada ECOi EX 2trubkový ECO G GE3 3trubkový ECO G GF3 Rozsah výkonů 4-10HP 8-80HP 8-48HP 16-60HP 16-25HP Provoz při extrémních teplotách -20 C -25 C -20 C -21 C -21 C Počet vnitřních jednotek Poměr souběžnosti 50 ~ 130 % 200 % 150 % 50 ~ 200 % Vnitřní jednotky Vše (zkontrolujte omezení) Řídicí systém Vše Integrace ostatních řad Úplná integrace ovládání PACi + integrace domácího ovládání jako volitelné příslušenství Úspora energie VŠECHNY KOMPRESORY S INVERTOREM 28% PLYNOVÝ POHON VYSOKÝ COP Inverter Plus. Invertorová řada poskytuje lepší účinnost, lepší pohodlí, přesnější ovládání teploty bez výkyvů a udržuje stálou teplotu okolního prostředí s nižší spotřebou energie a s výrazným snížením hladiny hluku a úrovně vibrací. Celoinvertorové kompresory. Několik invertorových kompresorů (pro jednotky s výkonem nad 14 HP14 HP). Dva nezávisle ovládané invertorové kompresory dosahují vysoké účinnosti. Přepracované komponenty v konstrukci přinášejí zlepšení výkonnosti, obzvláště při jmenovitých chladicích podmínkách a v EER. Econavi. Inteligentní senzor aktivity osob a nové technologie snímače detekce slunečního záření umožňují optimalizovat provoz klimatizace podle podmínek v místnosti, a snížit tak plýtvání. Energii uspoříte stiskem jediného tlačítka. Plynový pohon. Technologie ECO G nabízí nejlepší energetickou účinnost. Plynový systém VRF ECO G je speciálně navržen pro budovy, kde je použití elektřiny zakázáno, nebo kde je nutné snížit emise CO 2. Vysoký COP. Modely s vysokou účinností vykazují vyšší koeficient COP v porovnání se standardními kombinacemi. Vysoký výkon -25 C 52 C REŽIM VYTÁPĚNÍ REŽIM CHLAZENÍ BLUEFIN AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY Až do 25 C v režimu vytápění. Systém ECOi EX dosahuje v režimu vytápění jmenovitých výkonů až do venkovní teploty 25 C. Chlazení s venkovní teplotou až 52 C. Systém ECOi EX dosahuje v režimu chlazení jmenovitých výkonů až do venkovní teploty 52 C. Bluefin. Panasonic rozšířil životnost svých kondenzátorů díky originálnímu protikoroznímu nátěru. Autodiagnostická funkce. Použitím elektronických řídicích ventilů jsou předchozí varování uložena. Díky tomu lze snadněji provádět diagnostiku poruch, omezit servisní práce, a tím i náklady. Automatický provoz ventilátoru. Pohodlné mikroprocesorové ovládání automaticky upraví otáčky ventilátoru na vysoké, střední nebo nízké podle hodnot pokojového snímače a zachová příjemné proudění vzduchu v místnosti. Jemné suché chlazení. Přerušovanou regulací kompresoru a ventilátoru vnitřní jednotky vám jemné suché chlazení poskytuje komfort. Zajišťuje účinné odvlhčování podle pokojové teploty. OVLÁDÁNÍ AUTOMATICKÉ KLAPKY AUTOMATICKÝ RESTART POHYB VZDUCHU VESTAVĚNÉ ČERPADLO KONDENZÁTU R22 R410A RENOVACE R22 LET ZÁRUKA NA 5 KOMPRESOR Pohodlné automatické ovládání klapky. Jakmile je jednotka poprvé zapnuta, poloha klapky se automaticky nastaví podle toho, zda je spuštěn režim chlazení nebo vytápění. Automatický restart. Funkce automatického restartu při výpadku proudu. V případě, že dojde k výpadku napájení, je možné po jeho obnovení znovu spustit předem nastavený naprogramovaný režim. Pohyb vzduchu. Funkce pohybu vzduchu posouvá směr vzduchové klapky ve výstupu vzduchu nahoru a dolů a směřuje vzduch do různých míst v místnosti. Zajišťuje tak komfort v každém rohu. Vestavěné čerpadlo kondenzátu. Maximální výtlak 50 cm (nebo 75 cm pro typ U) od spodní části jednotky. Renovace R22. Systém modernizace Panasonic také umožňuje opětovné využití stávajícího potrubí R22 (v dobré kvalitě) při instalaci nových vysoce účinných systémů R410A. Záruka 5 let. Na všechny kompresory venkovních jednotek poskytujeme záruku 5 let. Vysoká konektivita PANASONIC AC SMART CLOUD Panasonic AC Smart Cloud. AC Smart Cloud od společnosti Panasonic vám umožňuje mít kompletní kontrolu nad všemi vašimi instalacemi. Jediným kliknutím získáte aktuální informace o stavu všech jednotek v reálném čase, což zabraňuje výpadkům a optimalizuje náklady. VOLITELNÁ WLAN Ovládání přes internet. Systém nové generace, který poskytuje uživatelsky přívětivé dálkové ovládání jednotek klimatizace nebo tepelného čerpadla z jakéhokoliv místa pomocí jednoduchého chytrého telefonu Android nebo ios, z tabletu nebo PC přes internet. PROPOJITELNOST S BMS Propojitelnost s BMS. Komunikační port může být zabudován do vnitřní jednotky a umožňovat tak snadné připojení tepelného čerpadla Panasonic k řídicímu systému domácnosti nebo systému správy budov. 205

5 SPOLEČNOST PANASONIC PŘINÁŠÍ NEJVYŠŠÍ ENERGETICKOU EFEKTIVITU JIŽ MNOHO LET 206

6 NOVINKA / SYSTÉMY VRF Zvláště vhodný pro obchody, hotely a kanceláře Vynikající účinnost při částečné zátěži: Model Panasonic ECOi EX dokáže pokrýt až 30% částečnou zátěž s extrémně vysokou účinností. Porovnání hodnot EER jednotky Panasonic ECOi EX 2trubkové ME2 při různé částečné zátěži Zátěž % 100 % 80 % 60 % 50 % 40 % 30 % 18HP Vysoce účinný model 4,54 5,30 6,37 7,12 8,23 6,93 18HP Prostorově úsporný model 3,38 3,97 4,75 5,25 5,13 4,97 Podmínky: Venkovní teplota 35 C ST, teplota v místnosti 19 C MT. Porovnání hodnot COP jednotky Panasonic ECOi EX 2trubkové ME2 při různé částečné zátěži Zátěž % 100 % 80 % 60 % 50 % 40 % 30 % 18HP Vysoce účinný model 3,89 5,42 6,90 6,94 6,59 6,11 18HP Prostorově úsporný model 3,43 4,90 6,36 6,59 6,33 5,92 Podmínky: Venkovní teplota 0 C MT, teplota v místnosti 20 C ST. EER (W/W) COP (W/W) 10,00 10,00 8,00 6,00 4,00 2,00 4,54 3,38 5,30 3,97 6,37 4,75 7,12 5,25 8,23 5,13 6,93 4,97 8,00 6,00 4,00 2,00 3,89 3,43 5,42 4,90 6,90 6,36 6,94 6,59 6,59 6,33 6,11 5, % 80 % 60 % 50 % 40 % 30 % Zátěž % 80 % 60 % 50 % 40 % 30 % Zátěž * Údaje z oficiálních technických údajů společnosti Panasonic. EER 18HP Vysoce účinný model EER 18HP Prostorově úsporný model COP 18HP Vysoce účinný model COP 18HP Prostorově úsporný model Vynikající hodnoty SEER a SCOP u 2- a 3trubkových jednotek Výrobky značky Panasonic mají extrémně vysoké hodnoty SEER a SCOP dle LOT21 (energetická účinnost prostorového sezónního chlazení/vytápění podle NAŘÍZENÍ KOMISE (EU) č. 2016/2281). Mini ECOi Dvoutrubkové Třítrubkové 4HP 5HP 6HP 8HP 10HP 8HP 10HP 12HP 14HP 16HP 18HP 20HP 8HP 10HP 12HP 14HP 16HP SEER 7,85 7,48 7,25 6,27 6,37 7,43 6,83 6,65 7,23 6,43 7,56 7,03 7,02 7,05 6,39 6,69 6,02 SCOP 4,87 4,40 4,24 4,24 4,31 4,79 4,26 4,72 4,28 4,05 4,29 4,09 4,85 4,25 4,27 4,13 3,81 Účinné odmrazování Panasonic používá druhou jednotku k odmrazení první jednotky. Díky tomu je systém účinnější během odmrazování a nemá vliv na komfort. Panasonic Provoz ventilátoru Konkurence 1 Konkurence 2 Odmrazování Zdroj tepla z vnitřní jednotky není potřebný Studený vzduch. Během odmrazování nedochází k závanům studeného vzduchu z vnitřní jednotky. Panasonic ECOi pracuje při teplotách až do 25 C Tato jedinečná funkce prokazuje prvenství jednotek Panasonic řady ECOi EX. Panasonic používá druhou jednotku k odmrazení první jednotky. Díky tomu je systém účinnější během odmrazování a nemá vliv na komfort. Odmrazování Odmrazování Zdrojem tepla pro odmrazování jsou vnitřní jednotky. Studený vzduch Široké rozmezí provozních teplot Uložení tepla ve vnitřní jednotce. Bez studeného vzduchu, ale extrémně nízká účinnost Teplota venkovního vzduchu (až 15 C MT) Odmrazování Přerušení proudění vzduchu nebo extrémně nízký výkon Nejnižší provozní venkovní teplota na trhu 25 C 207

7 PANASONIC VRF: JEDNIČKA V KOMFORTU 208

8 NOVINKA / SYSTÉMY VRF Od roku 2006 všechny systémy VRF společnosti Panasonic standardně zahrnují speciální technologii variabilní regulace teploty výparníku s variabilní teplotou chladiva. Variabilní teplota odpařování a kondenzace Naše chytrá logika kontroluje teplotu každých 30 sekund a automaticky upravuje teplotu chladiva podle skutečných požadavků a venkovních podmínek. To zajišťuje stálou lepší energetickou účinnost. Teplota se pohybuje od 16 C do 3 C. Podobně proměnlivá je i teplota kondenzace, kterou lze seřídit podle tepelného zatížení místnosti v rozsahu od C. Teplota odpařování chladiva ( C) Úspory Upravuje se podle tepelného zatížení místnosti. Pohodlí 0 % 25 % 50 % 75 % 100 % Tepelné zatížení Teplota odpařování chladiva ( C) Úspory Pohodlí 0 % 25 % 50 % 75 % 100 % Tepelné zatížení Variabilní ET Konstantní ET Variabilní CT Konstantní CT Příklad režimu chlazení (k dispozici je i režim vytápění) Teplota odpařování Tepelné zatížení místnosti Teplota odpařování Tepelné zatížení místnosti Teplota odpařování Tepelné zatížení místnosti Vnitřní prostředí s nízkým tepelným zatížením Teplota odpařování se udržuje na vysoké teplotě. Maximální úspora energie Vyšší tepelné zatížení Teplota odpařování se snižuje a upravuje se podle tepelného zatížení. Maximální komfort Maximální tepelné zatížení Teplota odpařování se dále snižuje. Maximální výkon Technický pohled na variabilní teploty Teplota odpařování Teplota kondenzace 16 C Optimální provozní rozsah kompresoru 13 C 11 C 42 C 48 C Ovládání teploty na výtlaku Aby se zajistil maximální komfort pro koncového uživatele, je tato speciální funkce k dispozici u všech vnitřních jednotek systému Panasonic VRF. Pokud byla například v režimu chlazení teplota výstupního vzduchu nižší než 10 C, uživatel by mohl cítit určité nepohodlí, stejně jako v případě režimu vytápění, pokud by byla teplota až příliš vysoká. S řízením teploty výstupního vzduchu Panasonic lze teplotu regulovat v rozsahu chlazení od 7 22 C. 8 C 6 C 3 C 0 % 50 % 100 % Tepelné zatížení 34 C 33 C 40,5 C 0 % 50 % 100 % Tepelné zatížení Sání Vzduchový termistor VSTUP Ventilátor Výparník R410A Termistor chlazení VSTUP E1/VÝSTUP E3 Vzduchový termistor VÝSTUP Výstup Příklad chlazení Lze je nastavit v rozmezí od 7 do 22 C Výhody Vzduch nebude nikdy příliš studený ani příliš teplý Funkce chlazení a vytápění Pohodlí Úspora energie Zamezuje tvorbě kondenzace ve vzduchovodech a vyústkách, čímž se zlepšuje úroveň hygieny. 209

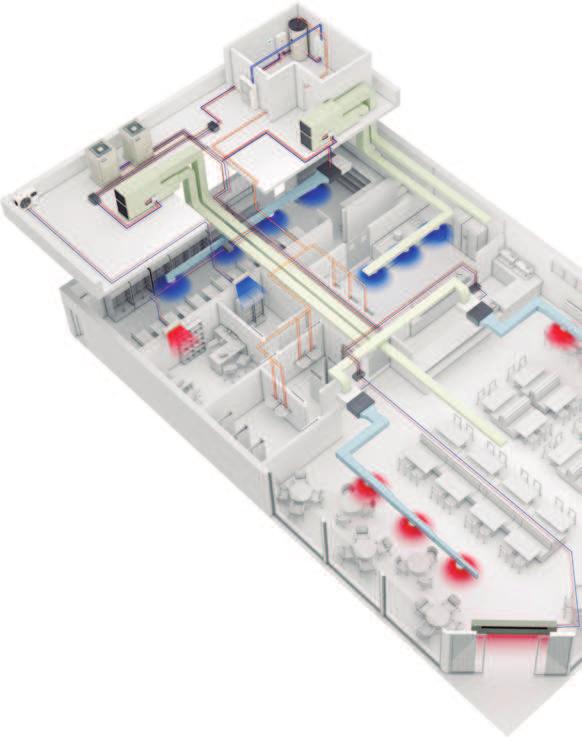

9 ŘEŠENÍ PRO RESTAURACE Úplná řešení vytápění, chlazení a přípravy teplé užitkové vody pro restaurace Vysoká účinnost při částečné zátěži. Panasonic přináší řešení optimalizující instalace systémů chlazení, vytápění a přípravy teplé užitkové vody v restauracích. Zatímco kuchyně potřebuje chlazení, vytápění je nutné k přípravě teplé užitkové vody a k vytápění veřejných prostor. Výhodou je 100% čerstvý vzduch bez pachů. Díky kombinaci všech těchto potřeb pomocí technologie Panasonic je výsledkem jednoduchý a flexibilní systém, který lze přizpůsobit požadavkům každé restaurace, a snížit tak provozní náklady. Panasonic dále nabízí také unikátní řešení pro oblasti s omezeným přísunem elektrické energie, kde jsou jednotky VRF řady ECO G napájeny hlavně zemním plynem nebo propanem, což přináší pohodlí a zajišťuje teplou užitkovou vodu kdekoli ECOi (elektrický systém VRF) Elektrický systém ECOi VRF je speciálně navržen pro nejnáročnější hotely. Vysoce účinný systém. Rozšířený provozní rozsah, aby bylo zajištěno vytápění až do venkovní teploty 20 C. Vhodný pro rekonstrukce. Venkovní jednotka TKEA pro serverovnu Stálé chlazení, nepřetržitý provoz, i při 20 C a stále s vysokou účinností. Připraveno pro nepřetržitý provoz a snadné připojení 2 systémů k automatickému střídání provozu a zajištění chlazení serveroven. Sada pro ovládání 3trubkové jednotky Nová jednotka pro rekuperaci tepla k připojení různých vnitřních jednotek pomocí jediné jednotky. Lze připojit 4, 6 nebo až 8 vnitřních jednotek nebo skupin To je velká výhoda obzvláště v hotelích, kde je omezený prostor pro připojení několika jednotek. Aquarea T-CAP. Aquarea je ideální pro vytápění, chlazení a ohřev velkého množství teplé užitkové vody o teplotě 65 C. Návratnost investice je extrémně rychlá a má nízkou stopu CO Ovládejte podle sebe. Používejte široké spektrum ovládání, od jednoduchého uživatelského ovládání až po kompletní dálkové ovládání celého systému. Dotykový panel a regulace spotřeby. Jednotka Hydrokit pro ECOi. Voda o teplotě 45 C Produkuje teplou vodu a je kompatibilní se systémem ECOi, venkovním tepelným čerpadlem a rekuperační jednotkou. Souprava pro připojení výparníku VZT jednotky. Tato nová souprava pro připojení výparníku VZT jednotky slouží ke zvýšení účinnosti chlazení nebo ohřevu vzduchu v systémech větrání. Výkonné a účinné kanálové jednotky Tiché jednotky s velkým vzduchovým výkonem. Jednotky s výkonem již od 1,50 kw zajišťují přesnou kontrolu teploty i v malých místnostech. K dispozici jsou dva modely: tenká jednotka pro instalace s omezenou výškou (jednotka má hloubku pouze 200 mm), další jednotka zajišťující 100% čerstvý vzduch (MF) Nástěnná jednotka Nástěnná jednotka typu K2 má stylový hladký panel, který nejen že vypadá dobře, ale také se snadno čistí. Jednotka je také menší, lehčí a výrazně tišší než předchozí modely. Díky tomu je ideální pro malé kanceláře a další komerční aplikace. Vzduchová clona s výparníkem (DX Coil). Výrobní řada dveřních clon Panasonic je navržena pro bezproblémový a účinný provoz. Podpora různých protokolů Skvělá flexibilita pro integraci do vašich projektů KNX/Modbus/LonWorks/BACnet umožňuje plné obousměrné monitorování a ovládání všech funkčních parametrů. Řada řešení k místnímu nebo dálkovému obousměrnému ovládání celého systému. Panasonic AC Smart Cloud. Mějte svůj podnik pod kontrolou. Nová servisní funkce usnadňuje údržbu. 210

10 NOVINKA / SYSTÉMY VRF

11 CELÝ HOTEL S MAXIMÁLNÍM KOMFORTEM, KONTROLOU A PŘITOM ÚSPORNĚ 1a 1b Hybridní systém Hybridní systém plyn + elektřina. Využívání výhod plynu a elektřiny pro dosažení nejlepších energetických úspor a maximálních úspor energie. 4 ECO G (plynové tepelné čerpadlo) Plynový systém VRF ECO G je navržen pro budovy, kde je použití elektřiny omezeno, nebo kde je nutné snížit emise CO 2. Teplá užitková voda je zajištěna zdarma po celý rok. 5 Venkovní jednotka TKEA pro serverovnu Stálé chlazení, nepřetržitý provoz, i při 20 C a stále s vysokou účinností. Připraveno pro nepřetržitý provoz a snadné připojení 2 systémů k automatickému střídání provozu a zajištění chlazení serveroven. 6 7 Souprava pro připojení výparníku VZT jednotky. Tato nová souprava pro připojení výparníku VZT jednotky slouží ke zvýšení účinnosti chlazení nebo ohřevu vzduchu v systémech větrání. Ohřev teplé užitkové vody a vyrovnávací nádrže Společnost Panasonic vyvinula širokou řadu efektivních zásobníků na horkou vodu a vyrovnávacích nádrží. Hydronické jednotky Pro přípravu teplé a studené vody pro účely vytápění a chlazení (jednotky fan coil Aquarea Air, podlahové vytápění, radiátory ). ECOi (elektrický systém VRF) Elektrický systém VRF ECOi je speciálně navržen pro nejnáročnější hotely. Vysoce účinný systém. Rozšířený provozní rozsah, aby bylo zajištěno vytápění až do venkovní teploty 20 C. Zásobník PRO-HT na teplou užitkovou vodu. Zásobník na teplou užitkovou vodu s maximální výstupní teplotou 65 C. Ideální řešení pro místa s vysokou spotřebou teplé vody, např. ve sprchách, v lázních či bazénu. 8 Signál Únik! Signál Signál Místnost 1 Místnost 2 Detektor netěsností Ovládejte podle sebe. Používejte široké spektrum ovládání, od jednoduchého uživatelského ovládání až po kompletní dálkové ovládání celého systému. Dotykový panel, webový server, ovládání spotřeby, ovládání pomocí chytrého telefonu vše je možné. Metoda přímé detekce netěsností pro zajištění bezpečnosti Odsávací systém Panasonic splňuje požadavky normy bezpečnosti obyvatel budovy (BS-EN378). Nejbezpečnější řešení pro hotelové místnosti. Široká nabídka vnitřních jednotek. Kompletní řada vnitřních jednotek, které vyhovují jakýmkoliv potřebám. Všechny jednotky jsou vybaveny snímačem teploty přívodního vzduchu a mají nízkou hlučnost. Zaručují proto maximální pohodlí hostů. Od 1,50 kw do 30,00 kw. Panasonic AC Smart Cloud. Ovládejte všechny své areály na celém světě z jediného zařízení. Centralizované celoroční nepřetržité ovládání obchodních prostor, ať jste kdekoli Podpora různých protokolů Skvělá flexibilita pro integraci do vašich projektů KNX/Modbus/LonWorks/BACnet umožňuje plné obousměrné monitorování a ovládání všech funkčních parametrů. Vzduchová clona s výparníkem (DX Coil). Výrobní řada dveřních clon Panasonic je navržena pro bezproblémový a účinný provoz. Maximální úspory při ohřevu teplé vody Teplá voda pro bazén, lázně a prádelnu zdarma díky zbytkovému teplu produkovanému jednotkami ECO G. Kondenzační jednotka s přírodním chladivem Jednotka Panasonic CO 2 je přirozenou volbou pro úsporu energie a řešení ohleduplného k životnímu prostředí. 212

12 NOVINKA / SYSTÉMY VRF A 9 1a 1b 4 2 Panasonic nabízí nejširší nabídku výrobků v oblasti vytápění, větrání a klimatizace (HVAC), ohřevu teplé užitkové vody a větrání. Díky tomu jsme schopni nabídnout nejvhodnější řešení 24 hodin denně, 365 dní v roce. Řešení Panasonic nejen že zajišťuje vyšší spokojenost zákazníků, ale také nižší účty za energie B 8 13 A Možnost A: Hybridní řešení. Plyn + elektřina: když potřebujete velká množství teplé/studené vody. ECO G (plynové tepelné čerpadlo) Vodní výměník Aquarea HT k ohřevu teplé vody až na 65 C Souprava pro připojení ECO G k výparníku vzduchotechnické jednotky Nástěnná jednotka TKEA k účinnému chlazení serveroven B Možnost B: Plně elektrické řešení 2- a 3trubkové. Pokud je zapotřebí flexibilita a dostupnost elektřiny není problém. ECOi (elektrický VRF) Vnitřní jednotky s přímou expanzí Souprava pro připojení jednotky ECOi k výparníku vzduchotechnické jednotky Nástěnná jednotka TKEA pro účinné chlazení serveroven Odsávací systém Panasonic

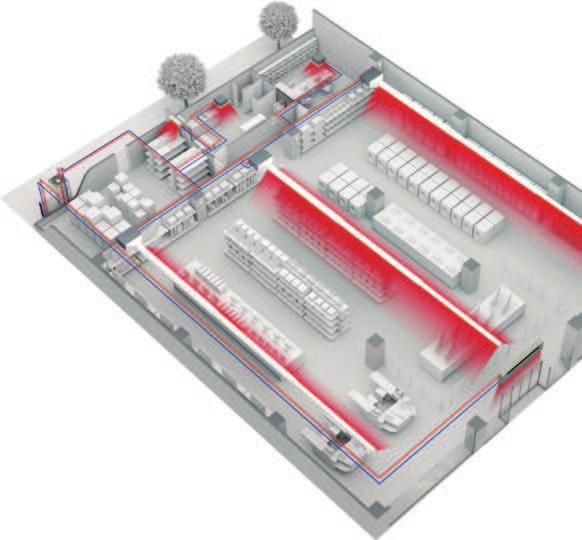

13 INOVATIVNÍ ŘEŠENÍ PRO OBCHODY 1a 1b 1c 1d 1e 2 Řešení s více druhy energií, plyn nebo elektřina Řešení s více druhy energie (plyn nebo elektřina) od společnosti Panasonic je nejlepší volbou pro úsporu energie a flexibilitu instalace. Řešení Panasonic lze připojit k systémům s přímou expanzí, vodním chladicím systémům a větracím systémům jako jsou vzduchotechnické jednotky. 1a: Plynový systém VRF. ECO G 1b: Elektrický systém VRF. ECOi 1c: Elektrický systém VRF. Mini ECOi 1d: Elektrický systém 1 1. PACi 1e: Elektrický systém A2W. Aquarea Venkovní jednotka TKEA pro serverovnu Stálé chlazení, nepřetržitý provoz, i při 20 C a stále s vysokou účinností. Připravena pro nepřetržitý provoz a snadné připojení 2 systémů k automatickému střídání provozu a inteligentnímu chlazení serverovny s maximální zárukou provozuschopnosti Ovládejte podle sebe. Používejte široké spektrum ovládání, od jednoduchého uživatelského ovládání až po kompletní dálkové ovládání celého systému. Dotykový panel a regulace spotřeby. Snímač Econavi. Snímač Econavi detekuje přítomnost osob v místnosti a tiše přizpůsobuje klimatizační systém PACi nebo VRF tak, aby zlepšil komfort a úspory energie. Široká nabídka vnitřních jednotek. Kompletní řada vnitřních jednotek, které vyhovují jakýmkoliv potřebám. Všechny jednotky jsou vybaveny snímačem teploty přívodního vzduchu a mají nízkou hlučnost. Zaručují proto pohodlí hostů. Od 1,50 kw do 30 kw. Výkonné a účinné kanálové jednotky Tiché jednotky s velkým vzduchovým výkonem. Jednotky s výkonem již od 1,50 kw zajišťují přesnou kontrolu teploty i v malých místnostech. K dispozici jsou dva modely: tenká jednotka pro instalace s omezenou výškou (jednotka má hloubku pouze 200 mm), další jednotka zajišťující 100% čerstvý vzduch (MF). 7 Vzduchová clona s výparníkem (DX Coil). Výrobní řada dveřních clon Panasonic je navržena pro bezproblémový a účinný provoz. Podpora různých protokolů Skvělá flexibilita pro integraci do vašich projektů KNX/Modbus/LonWorks/BACnet umožňuje plné obousměrné monitorování a ovládání všech funkčních parametrů. Řada řešení k místnímu nebo dálkovému obousměrnému ovládání celého systému. Souprava pro připojení výparníku VZT jednotky. Tato nová souprava pro připojení výparníku VZT jednotky slouží ke zvýšení účinnosti chlazení nebo ohřevu vzduchu v systémech větrání. Rekuperační jednotka pro dosažení vysoké účinnosti systému Ventilační systém s rekuperací energie Panasonic dokážou účinně rekuperovat teplo při větrání. 214

14 NOVINKA / SYSTÉMY VRF Řešení vytápění a chlazení pro obchody Společnost Panasonic vyvinula řešení pro maloobchod a kanceláře, kde je návratnost investic klíčovým faktorem! Komfort v obchodě je klíčový, aby se zde zákazník dobře cítil. Z místního ovládání nebo nového ovládacího systému v cloudu Panasonic je možné zobrazit podrobný stav vytápění a chlazení systému, analyzovat a optimalizovat za účelem zlepšení účinnosti, zkrácení provozní doby a zvýšení životnosti jednotek. 8 důvodů, proč je Panasonic nejlepším řešením pro váš maloobchod: Kompletní řešení Flexibilita a adaptace Změna prodejny na ekologicky šetrnou: nižší emise CO 2 Pohodlí vysoká spokojenost zákazníků Budoucí rozšíření Společnost Panasonic již mnoho let nabízí účinné systémy splňující očekávání zákazníků Vysoká kvalita služeb s partnerským montážním týmem Panasonic Systém bude stále v provozu až do 25 % výkonu připojených vnitřních jednotek. Systém se nevypne, ani když až u 25 % vnitřních jednotek dojde k výpadku proudu, pokud jsou spuštěny

15 ŘADA VENKOVNÍCH JEDNOTEK VRF Strana Venkovní jednotky 4HP 5HP 6HP 8HP 10HP 12HP Str. 220 Řada Mini ECOi LE1/ LE2 U-4LE2E5 / U-4LE2E8 U-5LE2E5 / U-5LE2E8 U-6LE2E5 / U-6LE2E8 U-8LE1E8 U-100LE1E8 Str. 232 Řada 2trubkových jednotek ECOi EX ME2 U-8ME2E8 U-10ME2E8 U-12ME2E8 Str. 242 Řada 3trubkových jednotek ECOi EX MF3 U-8MF3E8 U-10MF3E8 U-12MF3E8 Str. 252 Řada 2trubkových jednotek ECO G GE3 Str. 256 Řada 3trubkových jednotek ECO G GF3 Str. 258 Hybridní systém GHP/ EHP 216

16 NOVINKA / SYSTÉMY VRF 14HP 16HP 18HP 20HP 25HP 30HP U-14ME2E8 U-16ME2E8 U-18ME2E8 U-20ME2E8 U-14MF3E8 U-16MF3E8 U-16GE3E5 U-20GE3E5 U-25GE3E5 U-30GE3E5 U-16GF3E5 U-20GF3E5 U-25GF3E5 U-20GES3E5 / U-10MES2E8 217

17 NEJLEPŠÍ ÚČINNOST ŘADY ECOi OD SPOLEČNOSTI PANASONIC 218

18 NOVINKA / SYSTÉMY VRF Řada ECOi je navržena pro úspory energie, snadnou instalaci a vysokou účinnost. Společnost Panasonic neustále pokračuje ve vývoji. Využívá pokročilé technologie pro splnění požadavků různých situací a přispívá k vytváření pohodlného prostředí pro život. Řada Mini ECOi LE Řada 2trubkových jednotek ECOi EX ME2 Řada 3trubkových jednotek ECOi EX MF3 Malý 2trubkový systém VRF s tepelným čerpadlem je speciálně navržen pro evropský trh. Systém VRF přinášející úspory, výkonný provoz, spolehlivost a komfort, které překonávají vše, co bylo dosud možné. Systém VRF, který přináší vysokou účinnost a efektivitu pro souběžné vytápění a chlazení. Nižší provozní náklady a náklady po celou dobu životnosti Systémy Panasonic ECOi jsou vysoce účinné systémy VRF na trhu. Nabízí COP, které překračují hodnotu 4,0 při plné zátěži. Systém je také navržen tak, aby bylo zaručeno snížení provozních nákladů každého systému díky naší unikátní systematické kontrole k zajištění, že běží vždy účinná kombinace kompresorů. Zlepšená sekvence odmrazování také snižuje provozní náklady tak, že se odmrazuje postupně výměník každé venkovní jednotky, když to podmínky umožňují. Může být připojeno až 64 vnitřních jednotek do výkonu 200 % indexovaných zátěží vnitřních jednotek, což umožňuje efektivní využití systému u budov s vysoce diverzifikovanými zátěžemi: tato velká připojitelnost umožňuje snadné vytváření návrhů pro školy, hotely, nemocnice a další velké budovy. Délka potrubí až 1000 m umožňuje použití řady VRF ECOi ve velmi velkých budovách s maximální flexibilitou návrhu. Systém ECOi lze také snadno ovládat. Má k dispozici více než 8 typů ovládání od standardních napevno zapojených ovladačů až po dotykové obrazovky nebo rozhraní pro webový přístup. Technologie ovládání stejnosměrného invertoru pro rychlé a výkonné chlazení a vytápění. Neustále se vyvíjející řada Panasonic ECOi. Výhody řady ECOi Snadná instalace R410A má vyšší provozní tlak s nižší tlakovou ztrátou než dříve používané chladivo. To umožňuje použít menších rozměrů potrubí a menší náplň chladiva. Jednoduchý návrh Společnost Panasonic si je vědoma, že návrh, výběr a příprava profesionální cenové nabídky systému VRF může být časové náročný a nákladný proces, zvláště když se často jedná pouze o spekulativní poptávku. Vytvořili jsme vlastní software, který je rychlý a snadno použitelný a vytváří kompletní schématické rozvržení potrubí a ovládacích prvků, a také kompletní seznam materiálů a údajů o výkonech. Snadné ovládání Široké spektrum možností ovladačů, aby bylo zajištěno, že systém ECOi bude poskytovat uživatelům úroveň ovládání, jakou si přejí. Od jednoduchých pokojových ovladačů až po nejmodernější ovladače systémů správy budov (BMS). Jednoduché uvedení do provozu Jednoduchý postup nastavení včetně automatického přidělení adresy připojených vnitřních jednotek. Nastavení konfigurace je možné provést z venkovní jednotky nebo přes dálkový ovladač. Snadné umístění Kompaktní design venkovních jednotek ECOi znamená, že velikosti 4 HP až 10 HP se vejdou do standardního výtahu, manipulace s nimi je snadná a lze je snadno usadit na místo. Malé rozměry a modulární konstrukce jednotek zajišťuje celistvý vzhled instalace. Široké možnosti výběru a připojitelnost Se 17 styly vnitřních jednotek v nabídce jsou systémy ECOi ideální volbou pro instalace s více vnitřními jednotkami s menším výkonem a možností připojit až 40 vnitřních jednotek k systémům 24 HP nebo výkonnějším (platí pro 3trubkovou řadu ECOi EX MF3). Snadná údržba Každý systém umožňuje použití prognostických a diagnostických postupů, od kontroly náplně chladiva až po komplexní diagnostiku chybových kódů, to vše navrženo tak, aby se snížila nutnost volání údržby a odstávek jednotek. Nižší provozní náklady a náklady po celou dobu životnosti Systémy ECOi Panasonic jsou také navrženy tak, aby bylo zaručeno snížení provozních nákladů každého systému díky naší unikátní systematické kontrole k zajištění, že běží vždy nejúčinnější kombinace kompresorů. Zlepšená sekvence odmrazování také snižuje provozní náklady tak, že se odmrazuje postupně výměník každé venkovní jednotky, když to podmínky umožňují. 219

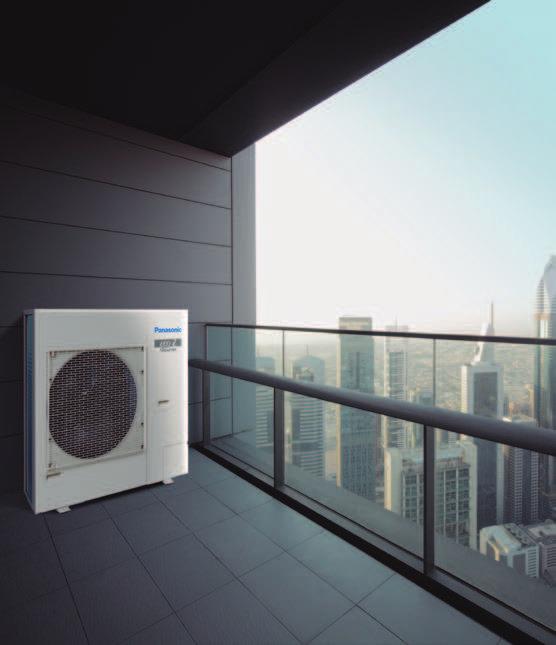

19 ŘADA MINI ECOi LE PRO NENÁROČNÉ KOMERČNÍ A REZIDENČNÍ VYUŽITÍ NOVÁ KOMPAKTNÍ KONSTRUKCE 220

20 NOVINKA / SYSTÉMY VRF Jednotka Mini ECOi s vynikajícím úsporným výkonem a vysokým externím statickým tlakem (35 Pa) Výhody řady Mini ECOi LE používané pro středně velké budovy 1 Řízení energetické účinnosti Zmodernizované venkovní jednotky poskytují vysokou účinnost a snížené náklady na energie. 3 Flexibilní instalace Kratší doba instalace díky kompaktním jednotkám a extra dlouhému potrubí bez další náplně chladiva. Vysoký externí statický tlak 35 Pa a malá skříň zvyšují možnosti instalace. 2 Úspora prostoru Ideální pro komerční místa s omezeným prostorem, jako jsou banky a obchody. Kompaktní jednotky se do konstrukce budovy instalují snadno a diskrétně. 7,85 SEER 4,87* SCOP 6,37* SEER 4,31 SCOP NEJLEPŠÍ ÚČINNOST V OBORU Nová kompaktní konstrukce: Řada LE2 4/5/6 HP Mimořádná úspora energie: hodnota SEER 7,85 a SCOP 4,87 (4 HP)* Délka potrubí 50 m bez dodatečné náplně chladiva Tichý provozní režim se 4 úrovněmi Možnost režimu vysokého COP Řada LE1 8/10 HP O 60 % menší než typ jednotky ECOi ME2 8/10 HP s vertikálním průtokem Flexibilní délka potrubí (celkem: 300 m, nejvzdálenější vnitřní jednotka: 150 m) Maximální počet připojitelných vnitřních jednotek: 15 * Hodnota SEER/SCOP je vypočítaná na základě hodnot sezónní účinnosti chlazení/vytápění prostoru podle NAŘÍZENÍ KOMISE (EU) 2016/2281. SEER, SCOP = ( + korekce) PEF. Klíčové funkce LE1/LE2. Vysoký externí statický tlak 35 Pa Celý sortiment vnitřních jednotek ECOi a ovladačů Standardní regulace proměnlivé teploty odpařování Maximální poměr připojitelného vnitřního/vnějšího výkonu až 130 % Automatický restart z venkovních jednotek Reakce na požadavky (vypnutí ve špičce) volitelnými součástmi Vhodné pro náhrady systémů s R22 221

21 FLEXIBILNÍ, SNADNÁ A BEZPROBLÉMOVÁ INSTALACE Vysoký externí statický tlak 35 Pa Vysoký tlak vzduchu Nový tvar lopatek ventilátoru Vhodné pro luxusní obytné domy Když bude jednotka nainstalována na úzkém balkóně a vystavena slunečnímu záření, bariéra na čelní straně zabrání odvádění horkého vzduchu. Teplo nahromaděné ve skříni může způsobit přehřátí. Může to mít případně za následek i poškození nebo zkrácení životnosti výrobku. Vysoký externí statický tlak vede vzduch dále od venkovní jednotky a skrz tuto bariéru. Tím se zajišťuje lepší cirkulace a rozložení vzduchu. A vysoký tlak vzduchu o hodnotě 35 Pa vypouští vzduch do dostatečné vzdálenosti. Předchozí model nízký externí tlak Akumulované teplo Když je tlak nízký, teplý vzduch se bude hromadit uvnitř jednotky, čímž bude ovlivňovat provozní výkon, a tedy i jednotku nad ním. Předchozí ventilátor Řada LE vysoký externí tlak Uvolněné teplo Ale při vysokém tlaku o hodnotě 35 Pa se teplý vzduch dostává dále, což zamezuje přehřívání uvnitř venkovní jednotky. Nový ventilátor LE2 Dlouhá návrhová délka potrubí pro větší flexibilitu návrhu LE1: Maximální celková délka potrubí: 300 m. LE2: Maximální celková délka potrubí: 180 m. Maximální výškový rozdíl mezi venkovní a vnitřní jednotkou: 50 m* Maximální výškový rozdíl mezi vnitřními jednotkami: 15 m Skutečná délka potrubí 150 m (ekvivalentní délka potrubí 175 m). * 40 m, pokud se venkovní jednotka nachází níže než vnitřní jednotka. Koncept připojení Plug & Play Chladivo pro 50 m délky potrubí zdarma 50m délka potrubí dostačuje pro většinu rezidenčních budov a budov malých společností ZDARMA 50 m Kompaktní prostorově úsporný design Vysoký externí statický tlak 35 Pa Dlouhé potrubí pro flexibilní instalaci Do 50 m bez plnění chladiva 130% poměr výkonů pro připojitelné vnitřní jednotky Možnost připojení až 15 vnitřních jednotek Rozšíření řady Panasonic VRF, Mini ECOi je kompatibilní se stejnými vnitřními jednotkami a ovladači jako ostatní jednotky řady ECOi. NÍZKÁ VÝŠKA 996 mm Kompaktní konstrukce Řada Mini ECOi LE je samostatnou jednotkou. Vynikající pro instalace s omezeným prostorem a v moderní budově se snadno umístí. Flexibilní možnosti spořící prostor ve srovnání se samostatnými split systémy mm 996 mm mm Nízká výška jednotky LE2 996 mm. Nová řada LE2 je na výšku o 25 % nižší než konvenční model mm 8 a 10 HP LE1 4 až 6 HP LE2 370 mm Stará jednotka LE1 4 až 6 HP

22 NOVINKA / SYSTÉMY VRF ŘÍZENÍ ENERGIE A SPOLEHLIVOST Konstrukce pro úspory energie Nový systém Mini ECOi přinášející úspory, výkonný provoz, spolehlivost a komfort, které překonávají vše, co bylo dosud možné řady Výkonný tepelný výměník Třířadý výměník pro všechny řady LE. Řada LE poskytuje stejný odvod tepla jako konvenční model, ačkoliv je o 15 % menší. Dvojitý rotační kompresor Panasonic Byl použit kompresor s invertorem o vysokém výkonu. Tento nový kompresor umožňuje širší řízení invertoru v krocích 0,1 Hz. Nová konstrukce ventilátoru Konstrukce lopatek ventilátoru byla změněna, aby se snížil odpor vzduchu a zvýšila účinnost. Větší ventilátor zvyšuje objem vzduchu, přičemž udržuje nízké hladiny hluku. 1. Kompresor Panasonic s invertorem. Byl použit kompresor s invertorem o vysokém výkonu. Kompresor s invertorem má vynikající účinnost a zlepšený výkon při částečné zátěži. 2. Deska s plošnými spoji. Pro snadnější údržbu jsou instalovány 2 desky s plošnými spoji. 3. Sběrač chladiva. Kompresor byl vybaven větším sběračem chladiva pro dosažení lepší spolehlivosti vzhledem k vyššímu množství chladiva, aby bylo možné také dosáhnout maximální délky potrubí. 4. Ventilátor se stejnosměrným motorem. Stejnosměrný motor je regulován podle aktuálního výkonu jednotky a venkovní teploty tak, aby zajišťoval optimální objem vzduchu. 5. Nová konstrukce ventilátoru. Byly vyvinuty nově navržené lopatky ventilátoru pro zamezení turbulencím vzduchu a zvýšení účinnosti. Protože se zvětšil průměr ventilátoru, zvýšil se i objem vzduchu při zachování nízké úrovně hluku. 6. Tepelný výměník a měděné potrubí. Pro zvýšení účinnosti byla přestavěna velikost tepelného výměníku a měděných trubek v tepelném výměníku. 7. Separátor oleje. Pro zlepšení účinnosti separace oleje a snížení tlakových ztrát chladiva byl použit odstředivý separátor oleje. Kondenzátor Bluefin: Venkovní jednotka s dlouhou životností Antikorozní ošetření výměníku tepla Bluefin poskytuje větší odolnost vůči korozi. Všechny modely jsou vybaveny kondenzátorem Bluefin a antikorozně ošetřeny pro vyšší odolnost vůči korozi a slanému vzduchu, což zajišťuje dlouhotrvající výkonnost. 1 Vynikající sezónní energetická účinnosti (SEER/SCOP dle LOT21*) Provozní účinnost se zlepšila díky použití vysoce účinného chladiva R410A, kompresoru se stejnosměrným invertorem, stejnosměrného motoru a díky konstrukci výměníku tepla. SEER / SCOP 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0 7,85 7,48 7,25 6,27 6,37 4,87 4,40 SEER 4,24 4,24 4,31 4HP 5HP 6HP 8HP 10HP 4HP 5HP 6HP 8HP 10HP * Hodnota SEER/SCOP je vypočítaná na základě hodnot sezónní účinnosti chlazení/vytápění prostoru podle NAŘÍZENÍ KOMISE (EU) 2016/2281. SEER, SCOP = ( + korekce) PEF. SCOP Maximální komfort s tichým provozním režimem Tichý provozní režim snižuje provozní hluk venkovní jednotky o 7 db(a). K dispozici je 4krokové nastavení požadované hodnoty. Tichý režim 1 udržuje jmenovitý výkon chlazení. * Nastavení časovače na tichý provozní režim je k dispozici na vysoce specializovaném dálkovém ovladači. Tepelný výměník (kondenzátor Bluefin) Možnosti tichého režimu Tichý režim 1 Tichý režim 2 Tichý režim 3 Tichý režim 4 Hladina akustického tlaku -1,5 db(a) -3 db(a) -5 db(a) -7 db(a) 223

23 Řada Mini ECOi LE2 Vysoká účinnost 4 až 6 HP Řada Panasonic Mini ECOi. Mimořádná úspora energie. Nejkompaktnější systém ECOi všech dob. Pro lehké komerční použití Systém Mini ECOi umožňuje v obytných domech a středně velkých budovách s omezenými prostory snadnější instalaci. Panasonic nabízí díky využití chladiva R410A a technologie stejnosměrného invertoru systém VRF pro nový a rostoucí trh. Nízká výška 996 mm Kromě zvýšení účinnosti byla venkovní jednotka navržena co nejkompaktněji. Nyní ji lze nainstalovat i do míst, která byla dříve příliš malá. Pohled na technické parametry Vynikající hodnoty SEER a SCOP Lepší účinnost i ve srovnání s venkovními jednotkami se 2 ventilátory 50 m potrubí bez doplňování chladiva Vysoký statický tlak 35 Pa Režim s vysokým koeficientem COP volitelný pomocí dálkového ovladače Volitelný tichý režim HP 4HP 5HP 6HP 4HP 5HP 6HP Venkovní jednotky U-4LE2E5 U-5LE2E5 U-6LE2E5 U-4LE2E8 U-5LE2E8 U-6LE2E8 Napájení Napětí V 220 / 230 / / 230 / / 230 / / 400 / / 400 / / 400 / 415 Počet fází Jedna fáze Jedna fáze Jedna fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 12,10 14,00 15,50 12,10 14,00 15,50 EER 1) W/W 4,50 4,06 3,73 4,50 4,06 3,73 SEER 2) 7,85 7,48 7,25 7,85 7,48 7,25 Provozní proud, chlazení A 13,30 / 12,70 / 12,20 16,30 / 15,60 / 17,00 20,30 / 19,40 / 18,60 4,39 / 4,17 / 4,02 5,58 / 5,30 / 5,11 6,71 / 6,37 / 6,14 Příkon chlazení kw 2,69 3,45 4,15 2,69 3,45 4,15 Topný výkon kw 12,50 16,00 16,5 12,50 16,00 16,50 COP 1) W/W 5,19 4,60 4,27 5,19 4,60 4,27 SCOP 2) 4,87 4,40 4,24 4,87 4,40 4,24 Provozní proud, vytápění A 12,20 / 11,60 / 11,20 17,60 / 16,80 / 16,10 19,10 / 18,20 / 17,50 3,98 / 3,78 / 3,64 5,62 / 5,34 / 5,14 6,24 / 5,93 / 5,71 Příkon vytápění kw 2,41 3,48 3,86 2,41 3,48 3,86 Spouštěcí proud A 1,00 1,00 1,00 1,00 1,00 1,00 Maximální proud A 17,30 24,30 27,40 7,90 10,10 10,70 Maximální příkon kw 3,50 / 3,66 / 3,82 4,92 / 5,14 / 5,37 5,61 / 5,86 / 6,12 4,34 / 5,09 / 5,28 6,25 / 6,55 / 6,82 6,62 / 6,97 / 7,23 Maximální počet připojitelných vnitřních jednotek 7 (10) 3) 8 (10) 3) 9 (12) 3) 7 (10) 3) 8 (10) 3) 9 (12) 3) Externí statický tlak Pa 0 ~ 35 0 ~ 35 0 ~ 35 0 ~ 35 0 ~ 35 0 ~ 35 Objem vzduchu m³/min Akustický tlak Chlazení db(a) Chlazení (tiché 1/2/3/4) db(a) 50,5 / 49 / 47 / 45 51,5 / 50 / 48 / 46 52,5 / 51 / 48 / 46 50,5 / 49 / 49 / 47 48,5 / 50 / 48 / 46 48,5 / 50 / 48 / 46 Vytápění db(a) Akustický výkon Chlazení/vytápění db 69 / / / / / / 75 Rozměry V Š H mm 996 x 980 x x 980 x x 980 x x 980 x x 980 x x 980 x 370 Čistá hmotnost kg Přípojky potrubí Kapalinové potrubí palce (mm) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) Plynové potrubí palce (mm) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) Maximální délka potrubí (celková) m 150 (180) 150 (180) 150 (180) 150 (180) 150 (180) 150 (180) Rozdíl výšek (vstup/výstup) Chladivo (R410A) / ekvivalent CO 2 Maximální přípustný poměr vnitřního/vnějšího výkonu Provozní rozsah m kg/tuny 50 (horní venkovní jednotka)/ 40 (spodní venkovní jednotka) 6,70 (14,40) / 13, (horní venkovní jednotka)/ 40 (spodní venkovní jednotka) 6,70 (14,40) / 13, (horní venkovní jednotka)/ 40 (spodní venkovní jednotka) 6,70 (14,40) / 13, (horní venkovní jednotka)/ 40 (spodní venkovní jednotka) 6,70 (14,40) / 13, (horní venkovní jednotka)/ 40 (spodní venkovní jednotka) 6,70 (14,40) / 13, (horní venkovní jednotka)/ 40 (spodní venkovní jednotka) 6,70 (14,40) / 13,9896 % 50 ~ ~ ~ ~ ~ ~ 130 Chlazení min ~ max C -10 ~ ~ ~ ~ ~ ~ +46 Vytápění min ~ max C -20 ~ ~ ~ ~ ~ ~ +18 1) Výpočet hodnot EER a COP podle normy EN ) Hodnota SEER/SCOP je vypočítaná na základě hodnot sezónní účinnosti chlazení/vytápění prostoru podle NAŘÍZENÍ KOMISE (EU) 2016/2281. SEER, SCOP = ( + korekce) PEF. 3) V případě připojení vnitřních jednotek o výkonu 1,50 kw lze připojit maximálně 12 vnitřních jednotek. -10 C -20 C R22 R410A ROTAČNÍ KOMPRESOR R2 BLUEFIN REŽIM CHLAZENÍ REŽIM VYTÁPĚNÍ AUTOMATICKÝ RESTART RENOVACE R22 PANASONIC AC SMART CLOUD VOLITELNÁ WLAN LET ZÁRUKA NA 5 KOMPRESOR OVLÁDÁNÍ PŘES INTERNET: Volitelné. 224

24 NOVINKA / SYSTÉMY VRF Řada Mini ECOi LE1 Vysoká účinnost 8 až 10 HP Budete ohromeni novým systémem Panasonic Mini VRF. Kompaktní systém Mini VRF je ideálním řešením pro situace s minimem venkovního prostoru. Panasonic rozšiřuje řadu Mini VRF o jednotky s 8 a 10 HP. Zvýšený externí statický tlak Při instalaci na úzký balkón bude zábradlí na přední straně překážkou. Vysoký externí statický tlak tuto překážku překoná a zachová provozní výkon. Výkon při vysoké okolní teplotě Chladicí provoz až do 46 C. Systém může udržet jmenovitý (100%) výkon až do 40 C u modelu 8 HP a až do 37 C u modelu 10 HP. Pohled na technické parametry Flexibilita potrubí s maximální délkou 150 m Vysoká účinnost Možnost připojení 15 vnitřních jednotek Tichý provozní režim (jeden z nejtišších na trhu) Výkon při vysoké okolní teplota Vysoký statický tlak 35 Pa HP 8HP 10HP Venkovní jednotky U-8LE1E8 U-10LE1E8 Napájení Napětí V 380 / 400 / / 400 / 415 Počet fází Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 22,40 28,00 EER 1) W/W 3,80 3,11 SEER 2) 6,27 6,37 Provozní proud, chlazení A 9,60 / 9,15 / 8,80 14,70 / 14,00 / 13,50 Příkon chlazení kw 5,89 9,00 Topný výkon kw 25,00 28,00 COP 1) W/W 4,02 3,93 SCOP 2) 4,24 4,31 Provozní proud, vytápění A 10,20 / 9,65 / 9,30 11,60 / 11,10 / 10,70 Příkon vytápění kw 6,22 7,13 Spouštěcí proud A 1,00 1,00 Maximální proud A 13,70 19,60 Maximální příkon kw 9,16 13,10 Maximální počet připojitelných vnitřních jednotek 15 4) 15 4) Externí statický tlak Pa 0 ~ 35 0 ~ 35 Objem vzduchu m³/min Akustický tlak Chlazení db(a) Chlazení (tiché 1/2/3/4) db(a) 57 / 55 / / 58 / 56 Vytápění db(a) Akustický výkon Chlazení/vytápění db 81 / / 86 Rozměry V Š H mm x 980 x x 980 x 370 Čistá hmotnost kg Přípojky potrubí Kapalinové potrubí palce (mm) 3/8 (9,52) 5) / 1/2 (12,70) 6) 3/8 (9,52) 5) / 1/2 (12,70) 6) Plynové potrubí palce (mm) 3/4 (19,05) 5) / 7/8 (22,22) 6) 7/8 (22,22) 5) / 1 (25,40) 6) Maximální délka potrubí (celková) m 7,5 ~ 150 (7,5 ~ 300) 7,5 ~ 150 (7,5 ~ 300) Rozdíl výšek (vstup/výstup) m 50 (horní venkovní jednotka) /40 (spodní venkovní jednotka) 50 (horní venkovní jednotka) /40 (spodní venkovní jednotka) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 6,30 (24,00) / 13,1544 6,60 (24,00) / 13,7808 Maximální přípustný poměr vnitřního/vnějšího výkonu Provozní rozsah % 50 ~ ~ 130 Chlazení min ~ max C -10 ~ ~ +46 Vytápění min ~ max C -20 ~ ~ +18 1) Výpočet hodnot EER a COP podle normy EN ) Hodnota SEER/SCOP je vypočítaná na základě hodnot sezónní účinnosti chlazení/vytápění prostoru podle NAŘÍZENÍ KOMISE (EU) 2016/2281. SEER, SCOP = ( + korekce) PEF. 3) V případě připojení vnitřních jednotek o výkonu 1,50 kw lze připojit maximálně 12 vnitřních jednotek. 4) při využití vytápění je nutné o 1 velikost zvětšit hlavní kapalinové potrubí, a to v závislosti na kombinaci vnitřní jednotky. 5) Pod 90 metrů pro nejvyšší vnitřní jednotku. 6) přes 90 metrů pro nejvyšší vnitřní jednotku. Jestliže ekvivalent nejdelší délky potrubí překročí 90 m, zvětšete rozměry hlavního potrubního vedení plynu a kapaliny o 1 velikost. -10 C -20 C R22 R410A ROTAČNÍ KOMPRESOR R2 BLUEFIN REŽIM CHLAZENÍ REŽIM VYTÁPĚNÍ AUTOMATICKÝ RESTART RENOVACE R22 PANASONIC AC SMART CLOUD VOLITELNÁ WLAN LET ZÁRUKA NA 5 KOMPRESOR OVLÁDÁNÍ PŘES INTERNET: Volitelné. Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 225 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

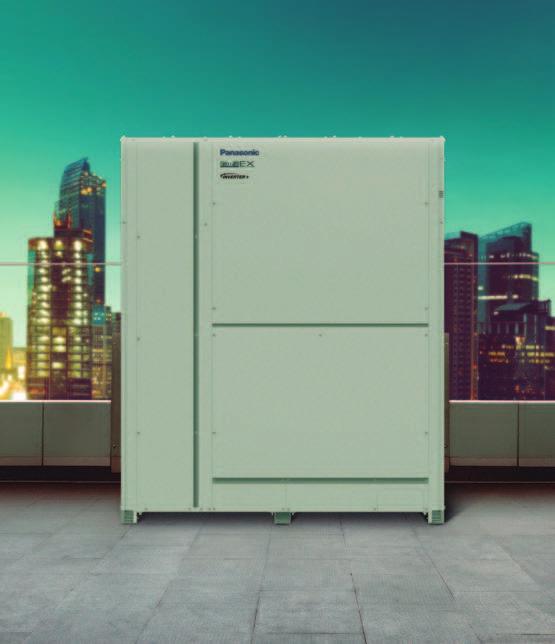

25 ECOi EX MĚNÍ PRAVIDLA HRY 226

26 NOVINKA / SYSTÉMY VRF VRF s vynikajícím úsporným výkonem a výkonným provozním SEER o hodnotě 7,56 (2trubkový model 18HP) Převratný systém VRF přinášející úspory, výkonný provoz, spolehlivost a komfort, které překonávají vše, co bylo dosud možné. Jedná se o skutečný posun paradigmatu v klimatizačních řešeních. Zajištění extrémní kvality taková je výzva společnosti Panasonic. 1 Vysoký výkon v extrémních 2 Vynikající účinnost a pohodlí 3 podmínkách Nový systém ECOi EX je navržen ke ECOi EX je vysoce výkonnou jednotkou s vysokým chladicím a topným výkonem, a to i při extrémních okolních teplotách. Jednotky dokážou pracovat na 100 % výkonu při 43 C, přičemž dosahují skvělých chladicích výkonů i při 52 C a vytápí až do 25 C*. Systém ECOi EX má v nově navrženém tepelném výměníku také funkci Bluefin, která zlepšuje účinnost v přímořském podnebí. Silikonem potažená deska s plošnými spoji chrání jednotku před poškozením faktory prostředí, například vlhkostí a prachem. zvýšení energetické účinnosti díky dosažení vysokého hodnocení SEER a díky vysokým výkonům při provozu v částečném zatížení. Systém má snížené energetické náklady díky celoinvertorovým kompresorům s nezávislým ovládáním zajišťujícím velmi flexibilní výkonnost. ECOi EX se vyznačuje také zvětšeným tepelným výměníkem s třemi řadami trubek, které umožňují lepší přenos tepla. Má také nově navržené zakřivené vzduchové výpustní hrdlo zajišťující lepší aerodynamické vlastnosti. Třístupňový systém rekuperace oleje minimalizuje frekvenci nucených rekuperací oleje, což snižuje energetické náklady a udržuje komfort. Vynikající flexibilita Díky až 1 000* metrům potrubí, maximálnímu výškovému rozdílu 30 metrů mezi vnitřní a venkovní jednotkou a 200 metrům délky jsou návrhové možnosti exponenciálně širší. Nový systém ECOi EX je tak ideální pro klimatizování rozsáhlých budov, například nádraží, letišť, škol nebo nemocnic. Tyto výhody jsou obohaceny o širokou škálu modelů vnitřních jednotek s výkony umožňujícími dokonalou adaptaci na všechny druhy projektů. Pečlivý výběr ovládání a periferních zařízení, například odsávání chladiva, vzduchotechnické jednotky a/ nebo chladicí jednotky, umožňuje dosáhnout optimálního využití systému. Maximální přípustný poměr připojitelného vnitřního/vnějšího výkonu až 200 %*. * Podmínky řady 2trubkových jednotek ECOi EX ME2 227

27 ŠPIČKOVÁ ÚČINNOST A POHODLÍ Pozoruhodné vylepšení u klíčových součástí: vynikající úsporná výkonnost a přepracování pro plynulý a lepší průtok vzduchu. Zvětšený povrch tepelného výměníku s třemi řadami trubek *U jednotek 8 a 10 HP má tepelný výměník 2řadou konstrukci. Několik celoinvertorových kompresorů (více než 14 HP) Nově navržený zakřivený výstupní otvor vzduchu pro lepší aerodynamiku Vylepšení okruhu chladiva Kompresor Přepracované komponenty v konstrukci přinášejí zlepšení výkonnosti, obzvláště při jmenovitých chladicích podmínkách a v AEER. Akumulační nádoba Nový okruh vracení oleje s řídicím ventilem zajišťuje efektivní rekuperaci oleje do kompresoru. Separátor oleje Upravená konstrukce nádrže umožňuje efektivní odlučování oleje s nižším poklesem tlaku. Plynulý výstupní průtok díky novému rozšířenému hrdlu Nový zakřivený tvar s integrovanou horní a spodní částí zajišťují plynulý výstupní tok. Tím se zajistí větší objem vzduchu při stejné hlučnosti a nižší příkon při stejném objemu vzduchu. Konvenční model (ME1) Akustický tlak db(a) 64,0 62,0 60,0 58,0 56,0 54,0 52,0 50,0 54,0 56,5 56,0 59,0 59,0 61,0 60,0 62,0 61,0 62,0 Nový model (ME2) 60,0 60,0 59,0 8HP 10HP 12HP 14HP 16HP 18HP 20HP 63,0 ECOi EX ME2 ECOi ME1 Jeden sběrač chladiva Lepší způsob kontroly chladiva zachytává zbývající plynné chladivo v systému a efektivně jej vrací zpět do sběrače. Kombinovaný 3 řadý tepelný výměník Vysoce výkonné řešení potrubí navyšuje výkon tepelného výměníku o 5 %. Nový tepelný výměník disponuje konstrukcí s větším povrchem. Ve srovnání s konstrukcí výměníku u současných modelů není prostor rozdělen, a plocha pro tepelnou výměnu je tak větší. Konvenční model (ME1) Nový model (ME2) 228

28 NOVINKA / SYSTÉMY VRF REKUPERACE OLEJE INTELIGENTNÍ OVLÁDÁNÍ Inteligentní 3stupňový systém olejového hospodářství V systému VRF s dlouhým potrubím, kde je nutné kolektivně ovládat velký počet vnitřních jednotek, je klíčem k udržení spolehlivosti systému zajištění přítomnosti dostatku oleje v kompresorech. Aby nedošlo v kompresoru k nedostatku oleje, je obyčejně v pravidelných intervalech vynucován maximální výkon, aby se rekuperoval olej z vnitřních jednotek. Tato metoda, která se ve standardním systému VRF běžně používá, způsobuje přehřátí nebo přechlazení systému, což vede k plýtvání energií. U systémů Panasonic VRF je na každém kompresoru namontován snímač detekující hladinu oleje. U instalací s několika venkovními jednotkami lze nedostatek oleje v jednom kompresoru kompenzovat rekuperací oleje buď z jiného kompresoru stejné jednotky, z kompresoru sousedící venkovní jednotky, nebo z připojené vnitřní jednotky. Systémy Panasonic VRF zajišťují uživatelům pohodlné vnitřní prostředí při úspoře energie. Výhody inteligentní rekuperace oleje: 1. Vyšší účinnost 2. Trvanlivost 3. Pohodlí: Trvalý provoz Nízká hlučnost Nízké vibrace Systém Panasonic efektivně řídí rekuperaci oleje ve třech stupních, přičemž minimalizuje frekvenci nucené rekuperace oleje, čímž snižuje energetické náklady a udržuje pohodlí. STUPEŇ 1: Kompresory Panasonic jsou vybaveny snímači, které vždy a za všech okolností přesně monitorují hladinu oleje. Pokud hladina oleje poklesne, lze olej přivést z jiných kompresorů ve stejné venkovní jednotce. STUPEŇ 2: Pokud hladiny olejů ve všech kompresorech venkovní jednotky poklesnou, lze olej doplnit ze sousedních venkovních jednotek. STUPEŇ 3: K nucené rekuperaci oleje se přistupuje pouze ve chvíli, kdy bude hladina oleje nedostatečná i přes výše uvedená opatření. Koncept konstrukce systému Panasonic se od konvenčních olejových systémů radikálně liší. Vlastnosti konstrukce rekuperace oleje Olejové snímače nainstalované v jednotlivých kompresorech Olejové snímače nainstalované v jednotlivých kompresorech Panasonic přesně monitorují úrovně oleje a eliminují zbytečnou rekuperaci oleje. Vysoce funkční separátor oleje Díky prodlouženému samostatnému potrubí dosahuje efektivita odlučování oleje 90 % a minimalizuje se olej, který bude vystupovat z kompresoru. 1. Minimální hladina oleje (povrch rotačního válce) 2 2. U systémů Panasonic VRF je na každém kompresoru namontován snímač detekující hladinu oleje

29 DVOJITÝ ROTAČNÍ INVERTOROVÝ KOMPRESOR Nový dvojitý rotační invertorový kompresor Dva nezávisle ovládané invertorové kompresory dosahují vysoké účinnosti. Přepracované komponenty v konstrukci přinášejí zlepšení výkonnosti, obzvláště při jmenovitých chladicích podmínkách a v EER. Širší a flexibilní ovládání invertorového kompresoru Lepší olejové mazání Plynulé spuštění Vynikající energeticky úsporný výkon Navrženo pro skutečný provozní výkon. Panasonic staví klimatizační systémy nejen s vysokým EER pro jmenovitý provoz, ale také se sezónním EER vhodným pro prostředí, ve kterém bude zákazník produkt opravdu používat. Například se u jmenovitého provozu počítá s venkovní teplotou stálých 35 C, ale ve skutečnosti se venkovní teplota neustále mění. To znamená, že požadovaný klimatizační výkon se mění také. Proto Panasonic implementuje následující specifický systém ovládání. 1. Nastavená teplota je dosažena rychle, přičemž doba provozu s plnou zátěží je držena na minimu. 2. Frekvence nucené rekuperace oleje je minimalizována. Objem oleje v kompresorech je přesně monitorován snímači. K nucené rekuperaci za plné zátěže tedy dochází pouze v případě nutnosti. Protože tím dojde k potlačení hluku vyvolávaného rekuperací oleje, dosáhne se tím zachování komfortu. 3. Panasonic se samozřejmě snaží o dosažení vysoké hodnoty EER a také vysokého EER při částečném zatížení. K úsporám energie tak dochází v široké škále zátěží. Koncept konstrukce společnosti Panasonic přispívá k citelným energetickým úsporám. Účinnost kompresoru u elektrického systému VRF COP Dvojitý rotační kompresor Panasonic, lepší výkon v nejširší škále provozních podmínek W ECOi EX ME2: Rotační invertor Scroll invertor Počet invertorových kompresorů 3trubková jednotka 2trubková jednotka ECOi EX ME2 ECOi EX MF3 Výkon Malý Střední Velký Střední HP 8HP 10HP 12HP 14HP 16HP 18HP 20HP 8HP 10HP 12HP 14HP 16HP Počet 1 ks 1 ks 2 ks 2 ks 1 ks 2 ks Graf skutečných provozních dat Panasonic VRF Udržovaná nastavená teplota při provozu s minimální zátěží Jmenovité venkovní podmínky Rychlé dosažení nastavené teploty, doba provozu s plným zatížením je minimalizována. Zátěž se zvyšuje dle potřeby pro danou venkovní teplotu s cílem udržovat nastavenou teplotu. Cílové zatížení (HP) Venkovní teplota ( C) Skutečná venkovní teplota Díky vynikajícímu olejovému hospodářství se minimalizuje nutnost rekuperace oleje, což přispívá ke snížení spotřeby energie a nákladů. Skutečná data z jednotky Panasonic VRF nainstalované v Asii. Simulované podmínky. Umístění: Budova Panasonic v Malajsii. Systém: Jedna venkovní jednotka 16 HP, 4 kazetové vnitřní jednotky. Příkon Cílové zatížení Když venkovní teplota poklesne, provoz se okamžitě zastaví. 230

30 NOVINKA / SYSTÉMY VRF VYNIKAJÍCÍ KVALITA, SPOLEHLIVOST A TRVANLIVOST Vysoce bezpečný provoz v případě poruchy! Automatický záložní provoz. Zajišťuje vytápění a chlazení. Systém dokáže zachovat provoz, i když dojde k poškození kompresorů, motoru ventilátoru a snímače teploty (i když dojde k selhání kompresoru u jedné jednotky se 2 zabudovanými kompresory). Poškození motoru ventilátoru Poškození kompresoru Poškození snímače teploty Systém bude stále v provozu až do 25 % výkonu připojených vnitřních jednotek. Systém se nevypne, ani když až u 25 % vnitřních jednotek dojde k výpadku napájení, pokud jsou spuštěny. VYP ZAP ZAP ZAP Chybové hlášení E06 je ignorováno. VYP VYP Záloha Zastaveno VYP VYP VYP VYP VYP Venkovní jednotka s dlouhou životností Povrchová úprava zvyšující odolnost vůči korozi (rzi a slanému vzduchu) zajišťuje dlouhotrvající výkonnost. Poznámka: Výběr této jednotky nevylučuje úplně možnost vzniku koroze. Podrobné informace týkající se instalace a údržby jednotky získáte u autorizovaného prodejce. Speciálně chráněné části Deska s plošnými spoji Rozvodná skříň Vnější skříň Prodloužená životnost kompresoru díky jednotným provozním hodinám kompresoru Celková provozní doba kompresorů je monitorována vestavěným mikropočítačem, který zajišťuje, aby byly provozní hodiny všech kompresorů ve stejném okruhu chladiva vyvážené. Kompresory s kratší provozní dobou jsou spuštěny jako první, což zajistí rovnoměrné opotřebení u všech jednotek a prodloužení provozuschopnosti systému. Příklad systému A, C: Stejnosměrný invertorový kompresor B, D: Kompresor s konstantními otáčkami Šrouby Akumulační jímací nadra separátoru oleje Zvýšení zátěže Zvýšení zátěže Zvýšení zátěže Tepelný výměník (kondenzátor Bluefin) A B C D A B C D A B C D A B C D 50h 30h 60h 10h * Závisí na kumulované provozní době jednotlivých kompresorů. * Prioritu kompresoru lze změnit. například Případ 1: A C B D, Případ 2: C A D B, Případ 3: A C D B, Případ 4: C A B D * Možné jsou i jiné případy. Lze připojit velký počet modelů vnitřních jednotek 231

31 ŘADA 2TRUBKOVÝCH JEDNOTEK ECOi EX ME2 VÝJIMEČNÁ ÚČINNOST PŘI ČÁSTEČNÉ ZÁTĚŽI A HODNOTY SEER/SCOP Efektivita v systémech VRF Dosud jedinou možností srovnání byl jmenovitý výkon při okolní venkovní teplotě 35 C (EER) při chlazení a při 7 C v režimu vytápění (COP). U nové jednotky EN bude uvedena sezónní účinnost, přičemž výsledek bude uveden v SEER a SCOP. Nová jednotka ECOi EX dosahuje vynikající výkonnosti bez využití dalších úsporných funkcí. Nejvyšší hodnota EER/COP u většiny výkonů Ve srovnání s konvenčním modelem ECOi (ME1) Model ECOi EX představuje revoluční krok vpřed v účinnosti VRF. Pohled na neuvěřitelnou hodnotu EER/COP to jasně dokazuje. A co víc, takto vysoké hodnoty EER/COP je dosaženo i při částečném zatížení. To prokazuje, jak výjimečných úspor je jednotka ECOi EX schopna dosáhnout. EER (W/W) 5,00 COP (W/W) 6,00 4,70 4,00 3,00 4,04 4,37 3,60 3,96 3,61 3,88 3,60 3,52 3,36 3,52 3,50 3,35 3,33 5,00 4,00 5,13 4,56 4,76 4,10 4,73 4,10 4,56 4,21 4,42 3,85 4,38 3,86 3,94 3,82 3,00 2,00 2,00 1,00 1,00 0 8HP 10HP 12HP 14HP 16HP 18HP 20HP 0 8HP 10HP 12HP 14HP 16HP 18HP 20HP EER 2trubkový systém ECOi EX ME2 EER 2trubkový systém ECOi ME1 COP 2trubkový systém ECOi EX ME2 COP 2trubkový systém ECOi ME1 Částečná zátěž pro sezónní a skutečnou účinnost systému Jednotky VRF jsou navrženy tak, aby se přizpůsobily požadavkům vytápění a chlazení a přizpůsobily svůj výkon různým venkovním podmínkám. Pokud kompresor běží na méně než 100 % výkonu, systém pracuje s částečnou zátěží. Širší provozní rozsah kompresoru má za výsledek lepší výkon systému při plném i částečném zatížení. Výkony systému Panasonic ECOi EX při částečném zatížení jsou excelentní i při běhu na 15 % kapacity kompresoru. Vynikající účinnost v jakýchkoli podmínkách a při částečném zatížení V režimu vytápění i chlazení dosahuje Panasonic ECOi EX vynikajících úrovní účinnosti. EER (W/W) COP (W/W) 10,00 9,00 8,00 7,00 9,82 9,09 8,36 8,10 7,53 7,37 7,00 6,00 5,00 5,83 6,98 5,55 6,90 5,50 6,86 5,36 6,72 5,28 6,76 5,19 6,59 5,76 6,00 6,53 4,00 4,63 5,00 4,00 3,00 3,00 2,00 2,00 1,00 1,00 0 8HP 10HP 12HP 14HP 16HP 18HP 20HP 0 8HP 10HP 12HP 14HP 16HP 18HP 20HP 232 Částečné zatížení při 50 % při +25 C Částečné zatížení při 70 %, COP při 2 C Částečné zatížení při 50 %, COP při +3 C

32 NOVINKA / SYSTÉMY VRF Hodnoty SEER a SCOP dle normy EN Lepší výsledky při částečném zatížení znamenají, že bude při skutečném provozu dosaženo lepší účinnosti. Nová norma EN stanovuje způsob, jak tuto hodnotu vypočítat s přihlédnutím k celoročnímu provozu za odlišných podmínek. Nová jednotka Panasonic ECOi EX je navržena tak, aby šetřila energii při podmínkách částečného zatížení. Většina provozních hodin systému probíhá při částečném zatížení. 80 % provozu probíhá na méně než 70 % plného výkonu. V níže uvedených grafech naleznete příklady průměrných podmínek prostředí. K výpočtu jsou použity hodnoty ze Štrasburku. Rozdělení teploty venkovního vzduchu Časové rozdělení (hodiny/rok) 250 Rozdělení teploty venkovního vzduchu Časové rozdělení (hodiny/rok) 400 Bod výpočtu COP Bod výpočtu EER Teplota režimu chlazení ( C) Teplota režimu vytápění ( C) U hodnot EER a COP je při výpočtu účinnosti brána v potaz pouze jedna teplota. Data jsou vypočítaná dle podmínek normy EN a neberou v úvahu další úsporné funkce. Frekvence kompresoru dle okolní teploty a designu budovy. Hodnoty SEER a SCOP Modely ECOi EX dosahují vynikající účinnosti sezónního chlazení/vytápění nejen podle již nepoužívané normy EN 14825, ale i podle NAŘÍZENÍ KOMISE (EU) 2016/2281. Toto nařízení vyžaduje, aby se od ledna 2018 v technických dokumentech používaly hodnoty. Pokud by to ale bylo nutné, může společnost Panasonic při uvedení do provozu navýšit účinnost o dalších 20 % díky navýšení rozsahu teplot pro výpar chladiva, čímž by se zvýšila účinnost a snížila spotřeba energie. Informace naleznete na našich stránkách nebo SEER / SCOP 8,00 ESEER (W/W) 10,00 7,00 6,00 5,00 4,00 7,43 6,83 6,65 7,23 6,43 7,56 7,03 4,79 4,26 4,72 4,28 4,05 4,29 4,09 9,00 8,00 7,00 6,00 5,00 9,33 8,67 7,94 7,73 7,19 6,95 6,18 3,00 4,00 2,00 3,00 2,00 1,00 1,00 0 8HP 10HP 12HP 14HP 16HP 18HP 20HP 8HP 10HP 12HP 14HP 16HP 18HP 20HP 0 8HP 10HP 12HP 14HP 16HP 18HP 20HP SEER SCOP ESEER 233

33 ŘADA 2TRUBKOVÝCH JEDNOTEK ECOi EX ME2 VYSOKÁ VÝKONNOST V EXTRÉMNÍCH PODMÍNKÁCH ECOi EX dokáže stále pracovat na 100% výkon, i když venkovní teplota dosahuje 43 C. Tyto vysoce výkonné možnosti umožňují spolehlivý provoz i v extrémně vysoké teplotě. Extrémně vysoký výkon při 20 C a unikátní topný výkon při 25 C Topný výkon (kw) 70,00 60,00 63,00 56,00 50,00 50,00 40,00 30,00 20,00 25,00 31,50 20,90 19,90 37,50 25,40 24,20 45,00 29,70 28,30 32,20 30,60 38,00 36,20 42,80 40,70 10,00 0 Při 7 C* 16,50 15,70 Při 20 C* Při 25 C* Při 7 C* Při 20 C* Při 25 C* Při 7 C* Při 20 C* Při 25 C* Při 7 C* Při 20 C* Při 25 C* Při 7 C* Při 20 C* Při 25 C* Při 7 C* Při 20 C* Při 25 C* Při 7 C* Při 20 C* Při 25 C* 8HP 10HP 12HP 14HP 16HP 18HP 20HP * Teplota venkovního vzduchu ( C MT) Vysoká spolehlivost ve vysoké i nízké teplotě 2trubková řada ECOi EX ME2 je navržena tak, aby vydržela extrémní teplo a zajišťovala spolehlivý chladicí provoz až do 52 C a vytápěcí provoz až do 25 C. Konstrukční provozní podmínky pro chlazení 52 C Konstrukční provozní podmínky pro vytápění 18 C Chlazení: Teplota venkovního vzduchu C (ST). Vytápění: Teplota venkovního vzduchu C (MT) trubková jednotka ECOi EX ME2 2trubková jednotka ECOi EX ME2 2trubková jednotka ECOi ME1 234

34 NOVINKA / SYSTÉMY VRF 2TRUBKOVÁ ŘADA ECOi EX ME2 S VYNIKAJÍCÍ FLEXIBILITOU Maximální přípustný poměr připojitelného vnitřního/vnějšího výkonu až 200 %* Systémy ECOi EX dosahují maximálního připojitelného výkonu vnitřních jednotek až do 130 % připojeného rozsahu jednotky. Tento limit lze v případě splnění některých podmínek překročit až na hodnotu 200 %. Díky této funkci představuje ECOi EX ideální klimatizační řešení pro místa, kde není vždy zapotřebí plného výkonu chlazení/vytápění ve všech prostorách najednou. Systém (HP) Připojitelné vnitřní jednotky: 130 % Připojitelné vnitřní jednotky: 200 % Poznámka: Pokud je více než 100 % vnitřních jednotek v provozu na vysokou zátěž, nemusí jednotky pracovat na jmenovitý výkon. Podrobné informace získáte u autorizovaného prodejce Panasonic. * Pokud budou splněny následující podmínky, může být efektivní rozsah vyšší než 130 %, konkrétně až 200 %. Dodržte maximální počet připojitelných vnitřních jednotek. Spodní limit provozního rozsahu pro venkovní teplotu vytápění je omezen na 10 C MT (standardně 25 C MT). Současný provoz je omezen na méně než 130 % připojitelných vnitřních jednotek. Jsou zahrnuty vnitřní jednotky o výkonu až 1,5 kw. Možnost delšího potrubí a lepší flexibilita návrhu Přizpůsobitelné různým typům a velikostem budov. Skutečná délka potrubí: 200 m. Maximální délka potrubí: m. Maximální výškový rozdíl mezi venkovní a vnitřní jednotkou: 50 m¹ (Max. 90 m)² Maximální výškový rozdíl mezi vnitřními jednotkami: 15 m (max. 30 m)² Maximální délka potrubí (od venkovní jednotky k nejvzdálenější vnitřní jednotce) (ekvivalentní délka): 200 m Maximální celková délka potrubí: m m, pokud je venkovní jednotka pod vnitřní jednotkou. 2. Je nutno změnit nastavení. V případě níže uvedených podmínek se poraďte s autorizovaným prodejcem Panasonic: 50 < výškový rozdíl mezi venkovní jednotkou a vnitřní jednotkou 90nebo 15 < výškový rozdíl mezi vnitřními jednotkami 30. Až 50m délkový rozdíl mezi nejdelší a nejkratší trubkou od první větve Díky flexibilnímu rozvržení potrubí je snazší navrhovat systémy pro lokality typu nádraží, letišť, škol a nemocnic. V jednom systému může být zapojeno až 64 jednotek. Rozdíl mezi maximální a minimální délkou potrubí za první větví může být maximálně 50 m. Větší potrubí mohou mít délku až 200 m. 200m L2 L1 = délka nejdelšího potrubí. L2 = délka nejkratšího potrubí. L1 L2 = maximálně 50 m. L1 Kompaktní konstrukce Řada jednotek ME2 dokázala zmenšit potřebný prostor k instalaci díky jedné skříni pro jednotky až do výkonu 20 HP. Jednotky 8 10 HP se vejdou do výtahu, aby se s nimi v místě instalace snadno manipulovalo. Požadovaný instalační prostor Hmotnost 375 kg H HP W 770 D (Jednotky: mm) 235

35 ŘADA 2TRUBKOVÝCH JEDNOTEK ECOi EX ME2 Vybírejte místa instalace tak, aby délky a velikosti chladivového potrubí splňovaly rozsahy uvedené v obrázku níže. H3 Vyrovnávací potrubí (Ø 6,35 mm) C 1. odbočka potrubí B A LO 1. odbočka potrubí pro venkovní jednotku LF LM LA LB Max. 40 cm Max. 40 cm LG L4 LC LD 4 Pro prodloužení Pro prodloužení LH 1 L1 L L H2 H1 Délka hlavního potrubí (maximální velikost potrubí) LM = LA + LB Odbočka potrubí (CZ: volitelné díly). Hlavní rozdělovací potrubí LC LH je zvoleno podle výkonu za odbočkou potrubí. T-kus (místní dodávka). Přípojka venkovního hlavního potrubí (nízkotlaká část) je stanovena na základě celkového výkonu venkovních jednotek, které jsou připojeny ke konci potrubí. Poznámka: Nezapomeňte používat speciální odbočky potrubí R410A (CZ: volitelné díly) pro připojení venkovních jednotek a potrubních větví. Rozměry připojovacího potrubí vnitřní jednotky 1 64 jsou stanoveny podle rozměrů připojovacího potrubí na vnitřních jednotkách. Kulový ventil (místní dodávka). Odbočky potrubí R410A. CZ-P680PH2BM (pro venkovní jednotku) CZ-P1350PH2BM (pro venkovní jednotku) CZ-P160BK2BM (pro vnitřní jednotku) CZ-P680BK2BM (pro vnitřní jednotku) CZ-P1350BK2BM (pro vnitřní jednotku) Napevno svařovaný uzávěr (uzavírací svar). Rozsah délek pro potrubí chladiva a rozdíly výšky instalace Položky Značka Obsah Délka (m) L1 Maximální délka potrubí Skutečná délka 200 1) Ekvivalentní délka 210 1) L (L2-L4) Rozdíl mezi maximální a minimální délkou od první odbočky potrubí 50 2) Povolená délka potrubí LM Maximální délka hlavního potrubí (při maximální velikosti) * I po 1. odbočce potrubí je LM přípustné, pokud je dosaženo maximální délky potrubí. 3) 1, 2~ 64 Maximální délka každé rozdělovací trubky 50 4) L ~ 63+ A+ B+LF+LG+LH Celková maximální délka potrubí včetně každé rozdělovací trubky (pouze kapalinové potrubí) 1000 A, B+LO, C+LO Maximální délka potrubí z 1. venkovní odbočce potrubí k jednotlivým venkovním jednotkám 10 Pokud je venkovní jednotka instalovaná výše než vnitřní jednotka 50 H1 Pokud je venkovní jednotka instalovaná níže než vnitřní jednotka 40 Povolený výškový rozdíl H2 Maximální rozdíl mezi vnitřními jednotkami 15 H3 Maximální rozdíl mezi venkovními jednotkami 4 Povolená délka spojovacího potrubí L3 Přípojka T-kus (místní dodávka); maximální délka potrubí mezi prvním T-kusem a pevně svařeným koncem 2 L = délka, H = výška 1) Jestliže ekvivalent nejdelší délky potrubí (L1) překročí 90 m, zvětšete rozměry hlavního potrubního (LM) vedení plynu a kapaliny o 1 velikost. Použijte místní redukci. Vyberte velikost trubky z tabulky velikostí hlavního potrubí (tabulka 3) a z tabulky velikostí chladivového potrubí (tabulka 8). 2) Když délka potrubí překročí 40 m, zvětšete delší kapalinové nebo plynové vedení o 1 velikost. Podrobnosti naleznete v technických údajích. 3) Jestliže nejdelší délka potrubí (LM) překračuje 50 m, zvyšte rozměry hlavního plynového potrubí v délce do 50 m o 1 úroveň. Použijte místní redukci. Vypočítejte délku s odečtením omezení maximální přípustné délky potrubí. Kde část přesahuje délku 50 m, nastavení vychází z velikosti hlavního potrubí (LA) uvedené v tabulce 3. 4). Jestliže jakákoli délka potrubí překročí 30 m, zvětšete rozměry potrubního vedení plynu a kapaliny o 1 velikost. 5) Pokud celková distribuční délka potrubí přesáhne 500 metrů, maximální přípustný výškový rozdíl (H2) mezi vnitřními jednotkami se vypočítá dle následujícího vzorce. Přesvědčte se, že skutečný rozdíl ve výšce vnitřní jednotky je nižší než hodnota vypočítaná následujícím způsobem. Jednotky (metry): 15 (2 celková délka potrubí (m) 500). * Přípojka venkovního hlavního potrubí (nízkotlaká část) je stanovena na základě celkového výkonu venkovních jednotek, které jsou připojeny ke konci potrubí. Pokud je velikost stávajícího potrubí již nyní větší než standardní velikost potrubí, není nutné velikost dále zvětšovat. ** Pokud se použije stávající potrubí a množství chladiva na místě přesahuje níže uvedenou hodnotu, změňte velikost potrubí tak, aby se snížilo množství chladiva. Celkové množství chladiva pro systém s 1 venkovní jednotkou: 50 kg. Celkové množství chladiva pro systém se 2 venkovními jednotkami: 80 kg. Celkové množství chladiva pro systém se 3 nebo 4 venkovními jednotkami: 105 kg. Potřebné množství dalšího chladiva na jednu venkovní jednotku U-8ME2E8 U-10ME2E8 U-12ME2E8 U-14ME2E8 U-16ME2E8 5,5 kg 5,5 kg 7,0 kg 7,0 kg 7,0 kg Omezení systému Maximální přípustný počet připojených venkovních jednotek 4 1) Maximální přípustný výkon připojených venkovních jednotek 224 kw (80HP) Maximální počet připojitelných vnitřních jednotek 64 2) Maximální přípustný poměr vnitřního/vnějšího výkonu % 3) 1) Možnost připojení až 4 jednotek, pokud musí být systém rozšířen. 2) V případě jednotek s 38 HP nebo menších je počet omezen celkovým výkonem připojených vnitřních jednotek. 3) Pokud budou splněny následující podmínky, může být efektivní rozsah mezi 130 % a 200 %. A) Dodržte maximální počet připojitelných vnitřních jednotek. B) Spodní limit provozního rozsahu pro venkovní teplotu vytápění je omezen na 10 C MT (standardně 25 C MT). C) Současný provoz je omezen na méně než 130 % připojitelných vnitřních jednotek. Dodatečná náplň chladiva Rozměr kapalinového potrubí v palcích (mm) Množství náplně chladiva/m (g/m) 1/4 (6,35) 26 3/8 (9,52) 56 1/2 (12,70) 128 5/8 (15,88) 185 3/4 (19,05) 259 7/8 (22,22) (25,40) 490 Potrubí s chladivem (lze použít stávající potrubí) Rozměr potrubí (mm) Tvrdost materiálu O Tvrdost materiálu 1/2 H, H Ø6,35 t 0,8 Ø12,70 t 0,8 Ø19,05 t 1,2 Ø22,22 t 1,0 Ø28,58 t 1,0 Ø38,10 více než t 1,35 Ø44,45 více než t 1,55 Ø9,52 t 0,8 Ø15,88 t 1,0 Ø25,40 t 1,0 Ø31,75 t 1,1 Ø41,28 více než t 1,45 Ø44,45 více než t 1,55 * Při ohýbání trubek použijte poloměr ohýbání alespoň 4krát větší, než je vnější průměr trubek. Kromě toho dávejte také pozor, abyste trubky při ohýbání nerozdrtili a nepoškodili. 236

36 NOVINKA / SYSTÉMY VRF Řada 2trubkových jednotek ECOi EX ME2 Systém VRF přinášející úspory, výkonný provoz, spolehlivost a komfort, které překonávají vše, co bylo dosud možné. Jedná se o skutečný posun paradigmatu v klimatizačních řešeních VRF s vynikajícím úsporným výkonem a výkonným provozním SEER o hodnotě 7,56 (model 18 HP) Pohled na technické parametry Nový dvojitý rotační invertorový kompresor Vysoký výkon v extrémních podmínkách Vynikající účinnost a pohodlí Výjimečná účinnost při částečné zátěži a hodnoty SEER/SCOP Hodnoty SEER a SCOP dle normy EN Výhody inteligentního řízení rekuperace oleje Nejvyšší pohodlí Vynikající flexibilita Úplná řada Bluefin EX Extrémně vysoký výkon při teplotě 20 C a unikátní topný výkon při teplotě 25 C Plynulý výstup vzduchu díky novému rozšířenému hrdlu 8HP 10HP 12HP 14HP 16HP 18HP 20HP Venkovní jednotky U-8ME2E8 U-10ME2E8 U-12ME2E8 U-14ME2E8 U-16ME2E8 U-18ME2E8 U-20ME2E8 Napájení Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / 415 Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 22,40 28,00 33,50 40,00 45,00 50,00 56,00 EER 1) W/W 4,70 4,37 3,96 3,88 3,52 3,52 3,35 ESEER W/W 9,33 8,67 7,94 7,73 7,19 6,95 6,18 SEER 2) 7,43 6,83 6,65 7,23 6,43 7,56 7,03 Provozní proud, chlazení A 7,40 / 7,14 10,20 / 9,80 13,00 / 12,50 16,50 / 15,90 20,10 / 19,40 22,00 / 21,20 25,40 / 24,50 Příkon chlazení kw 4,77 6,41 8,47 10,30 12,80 14,20 16,70 Topný výkon kw 25,00 31,50 37,50 45,00 50,00 56,00 63,00 COP 1) W/W 5,13 4,76 4,73 4,56 4,42 4,38 3,94 SCOP 2) 4,79 4,26 4,72 4,28 4,05 4,29 4,09 Provozní proud, vytápění A 7,56 / 7,29 10,50 / 11,10 12,30 / 11,80 15,80 / 15,20 17,90 / 17,30 20,10 / 19,40 24,60 / 23,70 Příkon vytápění kw 4,87 6,62 7,92 9,86 11,30 12,80 16,00 Spouštěcí proud A 1,00 1,00 1,00 2,00 2,00 2,00 2,00 Externí statický tlak (max.) Pa Objem vzduchu m³/min Akustický tlak Normální režim db(a) Tichý režim db(a) Akustický výkon Normální režim db Rozměry V Š H mm x 770 x x 770 x x x x x x x x x Čistá hmotnost kg Přípojky potrubí 3) Kapalinové potrubí Plynové potrubí palce (mm) palce (mm) 3/8 (9,52) / 1/2 (12,70) 3/4 (19,05) / 7/8 (22,22) 3/8 (9,52) / 1/2 (12,70) 7/8 (22,22) / 1 (25,40) 1/2 (12,70) / 5/8 (15,88) 1 (25,40) / 1-1/8 (28,58) 1/2 (12,70) / 5/8 (15,88) 1 (25,40) / 1-1/8 (28,58) 1/2 (12,70) / 5/8 (15,88) 1-1/8 (28,58) / 1-1/4 (31,75) 5/8 (15,88) / 3/4 (19,05) 1-1/8 (28,58) / 1-1/4 (31,75) x x /8 (15,88) / 3/4 (19,05) 1-1/8 (28,58) / 1-1/4 (31,75) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 5,60 / 11,6928 5,60 / 11,6928 8,30 / 17,3304 8,30 / 17,3304 8,30 / 17,3304 9,50 / 19,836 9,50 / 19,836 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 4) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) Provozní rozsah Chlazení min ~ max C -10 ~ ~ ~ ~ ~ ~ ~ +52 Vytápění min ~ max C -25 ~ ~ ~ ~ ~ ~ ~ +18 1) Výpočet hodnot EER a COP podle normy EN ) Hodnota SEER/SCOP je vypočítaná na základě hodnot sezónní účinnosti chlazení/vytápění prostoru podle NAŘÍZENÍ KOMISE (EU) 2016/2281. SEER, SCOP = ( + korekce) PEF. 3) Průměr trubky pod 90 m pro ultimátní vnitřní jednotku/přes 90 m pro ultimátní vnitřní jednotku (jestliže ekvivalent nejdelší délky potrubí překročí 90 m, zvětšete rozměry hlavního potrubního vedení plynu a kapaliny o 1 velikost). 4) Pokud budou splněny následující podmínky, může být efektivní rozsah mezi 130 % a 200 %: A. Dodržte maximální počet připojitelných vnitřních jednotek. B. Spodní limit provozního rozsahu pro venkovní teplotu vytápění je omezen na 10 C MT (standardně 25 C MT). C. Současný provoz je omezen na méně než 130 % připojitelných vnitřních jednotek. -25 C 52 C VŠECHNY KOMPRESORY S INVERTOREM REŽIM VYTÁPĚNÍ REŽIM CHLAZENÍ BLUEFIN LET ZÁRUKA NA 5 KOMPRESOR Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 237 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

37 2trubková řada ECOi EX ME2 Model s vysokou účinností Kombinace od 18 do 64 HP 18HP 20HP 22HP 24HP 26HP 28HP Název modelu U-8ME2E8 U-10ME2E8 U-10ME2E8 U-12ME2E8 U-10ME2E8 U-12ME2E8 U-10ME2E8 U-10ME2E8 U-12ME2E8 U-12ME2E8 U-16ME2E8 U-16ME2E8 Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / 415 Napájení Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 50,00 56,00 61,50 68,00 73,00 78,50 EER 1) W/W 4,55 4,38 4,13 3,93 3,80 3,69 Provozní proud, chlazení A 17,30 / 16,60 20,30 / 19,60 23,10 / 22,30 26,60 / 25,60 30,10 / 29,00 33,10 / 31,90 Příkon chlazení kw 11,00 12,80 14,90 17,30 19,20 21,30 Topný výkon kw 56,00 63,00 69,00 76,50 81,50 87,50 COP 1) W/W 4,96 4,77 4,76 4,69 4,55 4,56 Provozní proud, vytápění A 17,70 / 17,10 20,90 / 20,20 22,70 / 21,90 25,30 / 24,40 28,40 / 27,40 30,10 / 29,00 Příkon vytápění kw 11,30 13,20 14,50 16,30 17,90 19,20 Spouštěcí proud A 2,00 2,00 2,00 2,00 3,00 3,00 Externí statický tlak (max.) Pa Objem vzduchu m³/min Akustický tlak Normální/tichý režim db(a) 58,50 / 55,50 59,00 / 56,00 61,00 / 58,00 62,00 / 59,00 62,50 / 59,50 63,50 / 60,50 Akustický výkon Normální režim db 79,50 80,00 82,00 83,00 83,50 84,50 Rozměry/ čistá hmotnost Přípojky potrubí 2) V Š H Kapalinové potrubí Plynové potrubí mm / kg palce (mm) palce (mm) x x / 420 5/8 (15,88) / 3/4 (19,05) 1-1/8 (28,58) / 1-1/4 (31,75) x x / 420 5/8 (15,88) / 3/4 (19,05) 1-1/8 (28,58) / 1-1/4 (31,75) x x / 480 5/8 (15,88) / 3/4 (19,05) 1-1/8 (28,58) / 1-1/4 (31,75) x x / 540 5/8 (15,88) / 3/4 (19,05) 1-1/8 (28,58) / 1-1/4 (31,75) x x / 535 3/4 (19,05) / 7/8 (22,22) 1-1/4 (31,75) / 1-1/2 (38,10) x x / 585 3/4 (19,05) / 7/8 (22,22) 1-1/4 (31,75) / 1-1/2 (38,10) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 11,20 / 23, ,20 / 23, ,90 / 29, ,60 / 34, ,90 / 29, ,60 / 34,6608 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 3) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) Provozní rozsah Chlazení/vytápění min. ~ max. C -10 ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ HP 32HP 34HP 36HP 38HP 40HP U-14ME2E8 U-16ME2E8 U-10ME2E8 U-12ME2E8 U-10ME2E8 U-12ME2E8 Název modelu U-16ME2E8 U-16ME2E8 U-12ME2E8 U-12ME2E8 U-12ME2E8 U-12ME2E8 U-12ME2E8 U-12ME2E8 U-16ME2E8 U-16ME2E8 Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / 415 Napájení Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 85,00 90,00 96,00 101,00 107,00 113,00 EER 1) W/W 3,68 3,52 4,05 3,95 3,84 3,75 Provozní proud, chlazení A 36,60 / 35,30 40,20 / 38,70 36,80 / 35,50 39,30 / 37,90 43,80 / 42,20 46,70 / 45,00 Příkon chlazení kw 23,10 25,60 23,70 25,60 27,90 30,10 Topný výkon kw 95,00 100,00 108,00 113,00 119,00 127,00 COP 1) W/W 4,48 4,42 4,72 4,73 4,61 4,57 Provozní proud, vytápění A 33,60 / 32,40 35,80 / 34,60 35,90 / 34,60 37,10 / 35,80 40,50 / 39,00 43,60 / 42,00 Příkon vytápění kw 21,20 22,60 22,90 23,90 25,80 27,80 Spouštěcí proud A 4,00 4,00 3,00 3,00 4,00 4,00 Externí statický tlak (max.) Pa Objem vzduchu m³/min Akustický tlak Normální/tichý režim db(a) 63,50 / 60,50 64,00 / 61,00 63,00 / 60,00 64,00 / 61,00 64,00 / 61,00 64,50 / 61,50 Akustický výkon Normální režim db 84,50 85,00 84,00 85,00 85,00 85,50 Rozměry/ čistá hmotnost Přípojky potrubí 2) V Š H Kapalinové potrubí Plynové potrubí mm / kg palce (mm) palce (mm) x x / 630 3/4 (19,05) / 7/8 (22,22) 1-1/4 (31,75) / 1-1/2 (38,10) x x / 630 3/4 (19,05) / 7/8 (22,22) 1-1/4 (31,75) / 1-1/2 (38,10) x x / 750 3/4 (19,05) / 7/8 (22,22) 1-1/4 (31,75) / 1-1/2 (38,10) x x / 810 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / 795 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / 855 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 16,60 / 34, ,60 / 34, ,20 / 46, ,90 / 51, ,20 / 46, ,90 / 46,3536 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 3) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) Provozní rozsah Chlazení/vytápění min. ~ max. C -10 ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ +18 Údaje jsou pro informaci. 1) Výpočet hodnot EER a COP podle normy EN ) Průměr trubky pod 90 m pro ultimátní vnitřní jednotku/přes 90 m pro ultimátní vnitřní jednotku (jestliže ekvivalent nejdelší délky potrubí překročí 90 m, zvětšete rozměry hlavního potrubního vedení plynu a kapaliny o 1 velikost). 3) Pokud budou splněny následující podmínky, může být efektivní rozsah mezi 130 % a 200 %: A. Dodržte maximální počet připojitelných vnitřních jednotek. B. Spodní limit provozního rozsahu pro venkovní teplotu vytápění je omezen na 10 C MT (standardně 25 C MT). C. Současný provoz je omezen na méně než 130 % připojitelných vnitřních jednotek. 238

38 NOVINKA / SYSTÉMY VRF 42HP 44HP 46HP 48HP 50HP 52HP U-10ME2E8 U-12ME2E8 U-14ME2E8 U-16ME2E8 U-10ME2E8 U-12ME2E8 Název modelu U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-12ME2E8 U-12ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-12ME2E8 U-12ME2E8 U-16ME2E8 U-16ME2E8 Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / 415 Napájení Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 118,00 124,00 130,00 135,00 140,00 145,00 EER 1) W/W 3,69 3,62 3,62 3,52 3,87 3,82 Provozní proud, chlazení A 50,20 / 48,40 53,20 / 51,30 56,90 / 54,90 60,20 / 58,10 56,20 / 54,20 59,00 / 56,80 Příkon chlazení kw 32,00 34,30 35,90 38,40 36,20 38,00 Topný výkon kw 132,00 138,00 145,00 150,00 155,00 160,00 COP 1) W/W 4,49 4,50 4,46 4,42 4,65 4,66 Provozní proud, vytápění A 46,60 / 44,90 48,20 / 46,40 51,50 / 49,70 53,80 / 51,80 52,20 / 50,40 53,80 / 51,90 Příkon vytápění kw 29,40 30,70 32,50 33,90 33,30 34,30 Spouštěcí proud A 5,00 5,00 6,00 6,00 5,00 5,00 Externí statický tlak (max.) Pa Objem vzduchu m³/min Akustický tlak Normální/tichý režim db(a) 65,00 / 62,00 65,50 / 62,50 65,50 / 62,50 66,00 / 63,00 65,50 / 62,50 66,00 / 63,00 Akustický výkon Normální režim db 86,00 86,50 86,50 87,00 86,50 87,00 Rozměry / Čistá hmotnost Přípojky potrubí 2) V Š H Kapalinové potrubí Plynové potrubí mm / kg palce (mm) palce (mm) x x / 840 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / 900 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / 945 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / 945 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 22,20 / 51, ,90 / 51, ,90 / 51, ,90 / 51, ,50 / 63, ,20 / 69,3216 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 3) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) Provozní rozsah Chlazení/vytápění min. ~ max. C -10 ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ HP 56HP 58HP 60HP 62HP 64HP U-10ME2E8 U-12ME2E8 U-10ME2E8 U-12ME2E8 U-14ME2E8 U-16ME2E8 Název modelu U-12ME2E8 U-12ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / 415 Napájení Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 151,00 156,00 162,00 168,00 174,00 180,00 EER 1) W/W 3,75 3,71 3,65 3,60 3,60 3,52 Provozní proud, chlazení A 63,20 / 60,90 65,30 / 63,00 69,70 / 67,1 0 73,30 / 70,60 75,80 / 73,00 80,30 / 77,40 Příkon chlazení kw 40,30 42,10 44,40 46,70 48,30 51,20 Topný výkon kw 169,00 175,00 182,00 189,00 195,00 201,00 COP 1) W/W 4,56 4,56 4,47 4,47 4,45 4,42 Provozní proud, vytápění A 58,80 / 56,70 60,20 / 58,10 64,60 / 62,20 67,10 / 64,70 69,50 / 67,00 72,20 / 69,60 Příkon vytápění kw 37,10 38,40 40,70 42,30 43,80 45,50 Spouštěcí proud A 6,00 6,00 7,00 7,00 8,00 8,00 Externí statický tlak (max.) Pa Objem vzduchu m³/min Akustický tlak Normální/tichý režim db(a) 66,00 / 63,00 66,50 / 63,50 66,50 / 63,50 67,00 / 64,00 67,00 / 64,00 67,00 / 64,00 Akustický výkon Normální režim db 87,00 87,50 87,50 88,00 88,00 88,00 Rozměry / Čistá hmotnost Přípojky potrubí 2) V Š H Kapalinové potrubí Plynové potrubí mm / kg palce (mm) palce (mm) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-5/8 (41,28) / 1-3/4 (44,45) x x / /4 (19,05) / 7/8 (22,22) 1-5/8 (41,28) / 1-3/4 (44,45) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 30,50 / 63, ,20 / 69, ,50 / 63, ,20 / 69, ,20 / 69, ,20 / 69,3216 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 3) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) Provozní rozsah Chlazení/vytápění min. ~ max. C -10 ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ ~ +52 /-25 ~ +18 Údaje jsou pro informaci. 1) Výpočet hodnot EER a COP podle normy EN ) Průměr trubky pod 90 m pro ultimátní vnitřní jednotku/přes 90 m pro ultimátní vnitřní jednotku (jestliže ekvivalent nejdelší délky potrubí překročí 90 m, zvětšete rozměry hlavního potrubního vedení plynu a kapaliny o 1 velikost). 3) Pokud budou splněny následující podmínky, může být efektivní rozsah mezi 130 % a 200 %: A. Dodržte maximální počet připojitelných vnitřních jednotek. B. Spodní limit provozního rozsahu pro venkovní teplotu vytápění je omezen na 10 C MT (standardně 25 C MT). C. Současný provoz je omezen na méně než 130 % připojitelných vnitřních jednotek. Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 239 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

39 2trubková řada ECOi EX ME2 Kompaktní model Kombinace od 22 do 80HP 22HP 24HP 26HP 28HP 30HP 32HP 34HP Název modelu U-10ME2E8 U-12ME2E8 U-10ME2E8 U-12ME2E8 U-14ME2E8 U-16ME2E8 U-14ME2E8 U-12ME2E8 U-12ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-20ME2E8 Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / 415 Napájení Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 61,50 68,00 73,00 78,50 85,00 90,00 96,00 EER 1) W/W 4,13 3,93 3,80 3,69 3,68 3,52 3,56 Provozní proud, chlazení A 23,10 / 22,30 26,60 / 25,60 30,10 / 29,00 33,10 / 31,90 36,60 / 35,30 40,20 / 38,70 41,90 / 40,40 Příkon chlazení kw 14,90 17,30 19,20 21,30 23,10 25,60 27,00 Topný výkon kw 69,00 76,50 81,50 87,50 95,00 100,00 108,00 COP 1) W/W 4,76 4,69 4,55 4,56 4,48 4,42 4,17 Provozní proud, vytápění A 22,70 / 21,90 25,30 / 24,40 28,40 / 27,40 30,10 / 29,00 33,60 / 32,40 35,80 / 34,60 40,60 / 39,20 Příkon vytápění kw 14,50 16,30 17,90 19,20 21,20 22,60 25,90 Spouštěcí proud A 2,00 2,00 3,00 3,00 4,00 4,00 4,00 Externí statický tlak (max.) Pa Objem vzduchu m³/min Akustický tlak Normální/tichý režim db(a) 61,00 / 58,00 62,00 / 59,00 62,50 / 59,50 63,50 / 60,50 63,50 / 60,50 64,00 / 61,00 63,00 / 60,00 Akustický výkon Normální režim db 82,00 83,00 83,50 84,50 84,50 85,00 84,00 Rozměry/ čistá hmotnost Přípojky potrubí 2) V Š H Kapalinové potrubí Plynové potrubí mm / kg palce (mm) palce (mm) x x / 480 5/8 (15,88) / 3/4 (19,05) 1-1/8 (28,58) / 1-1/4 (31,75) x x / 540 5/8 (15,88) / 3/4 (19,05) 1-1/8 (28,58) / 1-1/4 (31,75) x x / 525 3/4 (19,05) / 7/8 (22,22) 1-1/4 (31,75) / 1-1/2 (38,10) x x / 585 3/4 (19,05) / 7/8 (22,22) 1-1/4 (31,75) / 1-1/2 (38,10) x x / 630 3/4 (19,05) / 7/8 (22,22) 1-1/4 (31,75) / 1-1/2 (38,10) x x / 630 3/4 (19,05) / 7/8 (22,22) 1-1/4 (31,75) / 1-1/2 (38,10) x x / 690 3/4 (19,05) / 7/8 (22,22) 1-1/4 (31,75) / 1-1/2 (38,10) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 13,90 / 23, ,60 / 34, ,90 / 29, ,60 / 34, ,60 / 34, ,60 / 34, ,80 / 37,1664 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 3) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) Provozní rozsah Chlazení min ~ max C -10 ~ ~ ~ ~ ~ ~ ~ +52 Vytápění min ~ max C -25 ~ ~ ~ ~ ~ ~ ~ HP 38HP 40HP 42HP 44HP 46HP 48HP U-16ME2E8 U-18ME2E8 U-20ME2E8 U-10ME2E8 U-12ME2E8 U-14ME2E8 U-16ME2E8 Název modelu U-20ME2E8 U-20ME2E8 U-20ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / 415 Napájení Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 101,00 107,00 113,00 118,00 124,00 130,00 135,00 EER 1) W/W 3,42 3,42 3,34 3,69 3,62 3,62 3,52 Provozní proud, chlazení A 45,30 / 43,70 48,10 / 46,30 51,40 / 49,50 50,20 / 48,40 53,20 / 51,30 56,90 / 54,90 60,20 / 58,10 Příkon chlazení kw 25,9 31,3 33,8 32,0 34,3 35,9 38,4 Topný výkon kw 113,00 119,00 127,00 132,00 138,00 145,00 150,00 COP 1) W/W 4,14 4,13 3,92 4,49 4,50 4,46 4,42 Provozní proud, vytápění A 42,40 / 40,80 44,70 / 43,10 49,80 / 48,00 46,60 / 44,90 48,20 / 46,40 51,50 / 49,70 53,80 / 51,80 Příkon vytápění kw 27,30 28,80 32,40 29,40 30,70 32,50 33,90 Spouštěcí proud A 4,00 4,00 4,00 5,00 5,00 6,00 6,00 Externí statický tlak (max.) Pa Objem vzduchu m³/min Akustický tlak Normální/tichý režim db(a) 63,50 / 60,50 62,50 / 59,50 63,00 / 60,00 65,00 / 62,00 65,50 / 62,50 65,50 / 62,50 66,00 / 63,00 Akustický výkon Normální režim db 84,50 83,50 84,00 86,00 86,50 86,50 87,00 Rozměry/ Čistá hmotnost Přípojky potrubí 2) V Š H Kapalinové potrubí Plynové potrubí mm / kg palce (mm) palce (mm) x x / 690 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / 750 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / 750 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / 840 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / 900 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / 945 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / 945 3/4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 17,80 / 37, ,00 / 39,672 19,00 / 39,672 22,20 / 46, ,90 / 51, ,90 / 51, ,90 / 51,9912 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 3) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) Provozní rozsah Chlazení min ~ max C -10 ~ ~ ~ ~ ~ ~ ~ +52 Vytápění min ~ max C -25 ~ ~ ~ ~ ~ ~ ~ +18 1) Výpočet hodnot EER a COP podle normy EN ) Průměr trubky pod 90 m pro ultimátní vnitřní jednotku/přes 90 m pro ultimátní vnitřní jednotku (jestliže ekvivalent nejdelší délky potrubí překročí 90 m, zvětšete rozměry hlavního potrubního vedení plynu a kapaliny o 1 velikost). 3) Pokud budou splněny následující podmínky, může být efektivní rozsah mezi 130 % a 200 %: A. Dodržte maximální počet připojitelných vnitřních jednotek. B. Spodní limit provozního rozsahu pro venkovní teplotu vytápění je omezen na 10 C MT (standardně 25 C MT). C. Současný provoz je omezen na méně než 130 % připojitelných vnitřních jednotek. 240

40 NOVINKA / SYSTÉMY VRF 50HP 52HP 54HP 56HP 58HP 60HP 62HP 64HP U-14ME2E8 U-16ME2E8 U-14ME2E8 U-16ME2E8 U-18ME2E8 U-20ME2E8 U-14ME2E8 U-16ME2E8 Název modelu U-16ME2E8 U-16ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-16ME2E8 U-16ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / 415 Napájení Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 140,00 145,00 151,00 156,00 162,00 168,00 174,00 180,00 EER 1) W/W 3,55 3,46 3,49 3,41 3,40 3,35 3,60 3,52 Provozní proud, chlazení A 61,10 / 58,90 65,00 / 62,70 66,50 / 64,10 70,30 / 67,80 73,10 / 70,40 76,10 / 73,40 75,80 / 73,00 80,30 / 77,40 Příkon chlazení kw 39,40 41,90 43,30 45,80 47,60 50,10 48,30 51,20 Topný výkon kw 155,00 160,00 169,00 175,00 182,00 189,00 195,00 201,00 COP 1) W/W 4,29 4,27 4,11 4,08 4,06 3,94 4,45 4,42 Provozní proud, vytápění A 56,60 / 54,60 58,80 / 56,70 63,80 / 61,50 66,60 / 64,20 69,50 / 67,00 73,70 / 71,00 69,50 / 67,0 0 72,20 / 69,60 Příkon vytápění kw 36,10 37,50 41,10 42,90 44,80 48,00 43,80 45,50 Spouštěcí proud A 6,00 6,00 6,00 6,00 6,00 6,00 8,00 8,00 Externí statický tlak (max.) Pa Objem vzduchu m³/min Akustický tlak Normální/tichý režim db(a) 65,50 / 62,50 65,50 / 62,50 65,00 / 62,00 65,50 / 62,50 64,50 / 61,50 65,00 / 62,00 67,00 / 64,00 67,00 / 64,00 Akustický výkon Normální režim db 86,50 86,50 86,00 86,50 85,50 86,00 88,00 88,00 Rozměry/ čistá hmotnost Přípojky potrubí 2) V Š H Kapalinové potrubí Plynové potrubí mm / kg palce (mm) palce (mm) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-1/2 (38,10) / 1-5/8 (41,28) x x / /4 (19,05) / 7/8 (22,22) 1-5/8 (41,28) / 1-3/4 (44,45) x x / /4 (19,05) / 7/8 (22,22) 1-5/8 (41,28) / 1-3/4 (44,45) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 26,10 / 54, ,10 / 54, ,30 / 57, ,30 / 57, ,50 / 59,508 28,50 / 59,508 33,20 / 69, ,20 / 69,3216 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 3) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) Provozní rozsah Chlazení min ~ max C -10 ~ ~ ~ ~ ~ ~ ~ ~ +52 Vytápění min ~ max C -25 ~ ~ ~ ~ ~ ~ ~ ~ HP 68HP 70HP 72HP 74HP 76HP 78HP 80HP U-10ME2E8 U-12ME2E8 U-10ME2E8 U-16ME2E8 U-16ME2E8 U-16ME2E8 U-18ME2E8 U-20ME2E8 Název modelu U-16ME2E8 U-16ME2E8 U-20ME2E8 U-16ME2E8 U-18ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 U-20ME2E8 Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / 415 Napájení Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 185,00 190,00 196,00 202,00 208,00 213,00 219,00 224,00 EER 1) W/W 3,52 3,49 3,47 3,42 3,42 3,39 3,38 3,35 Provozní proud, chlazení A 80,80 / 77,80 83,70 / 80,70 86,80 / 83,60 90,60 / 87,30 93,40 / 90,00 96,60 / 93,10 98,30 / 94,70 101,50 / 97,80 Příkon chlazení kw 52,60 54,50 56,50 59,00 60,80 62,90 64,70 66,80 Topný výkon kw 207,00 213,00 219,00 226,00 233,00 239,00 245,00 252,00 COP 1) W/W 4,16 4,18 4,05 4,14 4,12 4,03 4,03 3,94 Provozní proud, vytápění A 77,10 / 74,30 79,20 / 76,30 83,10 / 80,10 84,70 / 81,70 87,70 / 84,50 92,00 / 88,70 93,40 / 90,00 98,30 / 94,70 Příkon vytápění kw 49,70 51,00 54,10 54,60 56,50 59,30 60,80 64,00 Spouštěcí proud A 7,00 7,00 7,00 8,00 8,00 8,00 8,00 8,00 Externí statický tlak (max.) Pa Objem vzduchu m³/min Akustický tlak Normální/tichý režim db(a) 66,00 / 63,00 66,50 / 63,50 65,50 / 62,50 66,50 / 63,50 66,50 / 63,50 66,50 / 63,50 66,00 / 63,00 66,00 / 63,00 Akustický výkon Normální režim db 87,00 87,50 86,50 87,50 87,50 87,50 87,00 87,00 Rozměry/ Čistá hmotnost Přípojky potrubí 2) V Š H Kapalinové potrubí Plynové potrubí mm / kg palce (mm) palce (mm) x x / /4 (19,05) / 7/8 (22,22) 1-5/8 (41,28) / 1-3/4 (44,45) x x / /8 (22,22) / 1 (25,04) 1-5/8 (41,28) / 1-3/4 (44,45) x x / /8 (22,22) / 1 (25,04) 1-5/8 (41,28) / 1-3/4 (44,45) x x / /8 (22,22) / 1 (25,04) 1-3/4 (44,45) / 2 (50,80) x x / /8 (22,22) / 1 (25,04) 1-3/4 (44,45) / 2 (50,80) x x / /8 (22,22) / 1 (25,04) 1-3/4 (44,45) / 2 (50,80) x x / /8 (22,22) / 1 (25,04) 1-3/4 (44,45) / 2 (50,80) x x / /8 (22,22) / 1 (25,04) 1-3/4 (44,45) / 2 (50,80) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 32,90 / 68, ,60 / 74, ,10 / 19,836 35,80 / 68, ,80 / 19,836 36,80 / 76, ,00 / 79,344 38,00 / 79,344 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 3) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) Provozní rozsah Chlazení min ~ max C -10 ~ ~ ~ ~ ~ ~ ~ ~ +52 Vytápění min ~ max C -25 ~ ~ ~ ~ ~ ~ ~ ~ +18 1) Výpočet hodnot EER a COP podle normy EN ) Průměr trubky pod 90 m pro ultimátní vnitřní jednotku/přes 90 m pro ultimátní vnitřní jednotku (jestliže ekvivalent nejdelší délky potrubí překročí 90 m, zvětšete rozměry hlavního potrubního vedení plynu a kapaliny o 1 velikost). 3) Pokud budou splněny následující podmínky, může být efektivní rozsah mezi 130 % a 200 %: A. Dodržte maximální počet připojitelných vnitřních jednotek. B. Spodní limit provozního rozsahu pro venkovní teplotu vytápění je omezen na 10 C MT (standardně 25 C MT). C. Současný provoz je omezen na méně než 130 % připojitelných vnitřních jednotek. Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 241 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

41 3TRUBKOVÁ ŘADA ECOi EX MF3 Systém VRF se souběžným vytápěním a chlazením 3trubková řada ECOi EX MF3 Panasonic nabízí ideální řešení splňující požadavky zákazníků. Vyšší energetická účinnost s využitím technologie ECOi EX. SEER, SCOP plně vyšší výkon od 8 do 16 HP SEER/SCOP dle LOT21 od ledna 2018 EER/COP osvědčení Eurovent Konstrukční flexibilita. Vysoká spolehlivost i za náročných teplotních podmínek. Možnost připojení maximálně 52 vnitřních jednotek Nízká skříň pro rekuperaci tepla s výškou pouze 200 mm Maximální délka potrubí mezi vnitřní a venkovní jednotkou: 200 m Vynikající sezónní úspory energie. SEER / SCOP 8,00 7,00 7,02 7,05 6,69 6,00 6,39 6,08 6,02 5,00 5,32 5,32 5,43 5,46 4,85 4,00 4,16 4,25 4,27 3,72 3,87 4,13 3,89 3,81 3,68 3,00 2,00 1,00 0 8HP 10HP 12HP 14HP 16HP 8HP 10HP 12HP 14HP 16HP SEER 3trubková jednotka ECOi EX MF3 SCOP 3trubková jednotka ECOi EX MF3 SEER/SCOP 3trubková jednotka ECOi MF2 (konvenční model) Rozšířené konstrukční provozní podmínky Konstrukční provozní podmínky pro chlazení: Provozní rozsah chlazení byl rozšířen do teploty 10 C ~ 52 C výměnou venkovního ventilátoru za invertorový typ. Konstrukční provozní podmínky pro vytápění: Stabilní provoz vytápění i při venkovní teplotě 20 C. Provozní rozsah vytápění byl rozšířen až do teploty 20 C použitím kompresoru s vysokotlakým zásobníkem. Široké rozmezí provozních teplot Rozsah nastavení teplot vytápění na kabelovém dálkovém ovladači je: 16 až 30 C. Konstrukční provozní podmínky pro chlazení Konstrukční provozní podmínky pro vytápění 18 C Chlazení: Teplota venkovního vzduchu C (ST). Vytápění: Teplota venkovního vzduchu C (MT). 52 C Zvýšený maximální počet připojitelných vnitřních jednotek Maximální výkon 48 HP s 52 vnitřními jednotkami lze nastavit podle potřeb uživatele. Připojitelný poměr výkonů vnitřní/venkovní jednotky až 150 %. Systém (HP) Připojitelné vnitřní jednotky*: 150 % *V závislosti na typech vnitřních jednotek. Viz příručka údržby. Regulace výkonu pro úsporu energie (ovládání požadavku)¹ Řada 3trubkových jednotek ECOi EX MF3 je vybavena vestavěnou funkcí regulace spotřeby, která využívá vlastnosti invertoru. S touto funkcí ovládání spotřeby je možné nastavit spotřebu energie ve třech krocích a je použit provoz² s optimálním výkonem dle nastavení a spotřeby energie. Tato funkce se hodí pro snížení roční spotřeby energie a úsporu nákladů za elektřinu při zachování pohodlí. 1 Venkovní sériově-paralelní venkovní/vnitřní jednotka je vyžadována pro vstup ovládání spotřeby. 2 Je možné nastavit 0 % nebo v rozmezí od 40 do 100 % (v krocích po 5 %). Při dodání je provedeno nastavení ve třech krocích: 0 %, 70 % a 100 %. 242

42 NOVINKA / SYSTÉMY VRF Systém VRF se souběžným vytápěním a chlazením. Řada 3trubkových jednotek ECOi EX MF3 nabízí nejlepší řešení pro nejnáročnější zákazníky. Skříň pro ovládání 3trubkové jednotky/typ s vícenásobným připojením Skříň pro rekuperaci tepla pro připojení více vnitřních jednotek pomocí jediné skříně. Lze připojit 4, 6 nebo až 8 vnitřních jednotek nebo skupin. Výška jen 200 mm. To je velká výhoda obzvláště v hotelech, kde je omezený prostor pro připojení několika jednotek. Individuální ovládání více vnitřních jednotek pomocí souprav elektromagnetických ventilů. Jakýkoliv návrh a rozvržení lze použít v samostatném systému. Chlazení je možné až do venkovní teploty 10 C. Schéma systému Souprava elektromagnetického ventilu Režim chlazení Režim vytápění 20 C 28 C 28 C 20 C 20 C 28 C 28 C 20 C Sací potrubí (plynové potrubí pro nízkou teplotu, nízký tlak). Kapalinové potrubí (kapalinové potrubí pro střední teplotu, střední tlak). Výtlačné potrubí (plynové potrubí pro vysokou teplotu, vysoký tlak). 4 ks 6 ks 8 ks 1 port 4 porty 6 portů 8 portů Typ 56 CZ-P56HR3 CZ-P456HR3 CZ-P656HR3 CZ-P856HR3 Typ 160 CZ-P160HR3 CZ-P4160HR3 Souprava elektromagnetického ventilu / elektroinstalace Současný model / jednoduchý typ připojení Nový model / vícenásobný typ připojení Napájení Vnitřní jednotka Souprava obvodové desky 3trubkové jednotky Souprava elektromagnetického ventilu Napájení Vnitřní jednotka Reléová skříň Vícenásobný typ připojení. Souprava elektromagnetického ventilu Obvodová deska 3trubkové jednotky Napájení Vnitřní jednotka Souprava obvodové desky 3trubkové jednotky Souprava elektromagnetického ventilu Napájení Vnitřní jednotka Reléová skříň Obvodová deska 3trubkové jednotky Napájení Vnitřní jednotka Souprava obvodové desky 3trubkové jednotky Ovládací kabel. Vysoké napětí: 6 vodičů Zahrnuté díly. Souprava elektromagnetického ventilu Napájení Vnitřní jednotka Reléová skříň Ovládací kabel. Nízké napětí: 5 vodičů Místní dodávka. Obvodová deska 3trubkové jednotky Napájecí kabel. Místní dodávka. Napájení Souprava obvodové desky 3trubkové jednotky. Prodávané samostatně. Díly zahrnuté v soupravě HR3. Skříň se signálním relé. Zahrnuté příslušenství. Díly zahrnuté v soupravě HR3. 243

43 3TRUBKOVÁ ŘADA ECOi EX MF3 VYNIKAJÍCÍ FLEXIBILITA Možnost delšího potrubí a lepší flexibilita návrhu Přizpůsobitelné různým typům a velikostem budov. Skutečná délka potrubí: 200 m. Maximální délka potrubí: 500 m. Až 40 m potrubí za první odbočkou V jednom systému může být zapojeno až 52 jednotek. Díky flexibilnímu rozvržení potrubí je snazší navrhovat systémy pro lokality typu nádraží, letišť, škol a nemocnic. Maximální výškový rozdíl mezi venkovní a vnitřní jednotkou: 50 m¹ (Max. 90 m)² Maximální výškový rozdíl mezi vnitřními jednotkami: 15 m (max. 30 m)² Max 40 m Max 200 m Maximální délka potrubí (od venkovní jednotky k nejvzdálenější vnitřní jednotce) (ekvivalentní délka): 200 m Maximální celková délka potrubí: 500 m m, pokud je venkovní jednotka pod vnitřní jednotkou. 2. Je nutno změnit nastavení. V případě níže uvedených podmínek se poraďte s autorizovaným prodejcem Panasonic: 50 < výškový rozdíl mezi venkovní jednotkou a vnitřní jednotkou 90nebo 15 < výškový rozdíl mezi vnitřními jednotkami 30. Vynikající úspora nákladů a menší rozměr potrubí Díky použití chladiva R410A s nízkou tlakovou ztrátou je možné rozměry potrubí pro výstup, sání a kapalné chladivo zmenšit. To umožňuje zmenšit prostor pro potrubí, zlepšit manipulaci na místě instalace a snížit náklady na materiál potrubí. Konvenční modely 3trubková řada ECOi EX MF3 Vysoký externí statický tlak na kondenzátorech Díky nové konstrukci ventilátoru, krytu, motoru ventilátoru a skříni ventilátoru lze nové modely nastavit speciálně dle potřeb zákazníka na místě instalace až do 80 Pa externího statického tlaku. Vzduchovod pro vypouštění vzduchu brání jeho nedostatečné cirkulaci a umožňuje tak instalaci venkovních jednotek na každém podlaží budovy. Ventilátor Motor a skříň ventilátoru 8 HP Potrubí Izolace ø19,05 Sací potrubí 10 HP ø22,22 Sací potrubí Vysoký statický tlak 80 Pa ø15,88 ø9,52 Výtlačné potrubí Kapalinové potrubí ø19,05 Výtlačné potrubí ø9,52 Kapalinové potrubí 244

44 NOVINKA / SYSTÉMY VRF PROVEDENÍ POTRUBÍ U 3TRUBKOVÉ ŘADY ECOi EX MF3 Vybírejte umístění instalace tak, aby délka a velikost chladivového potrubí splňovaly rozsahy uvedené v obrázku níže. H3 Vyrovnávací potrubí (Ø 6,35 mm) C 1. odbočka potrubí pro vnitřní jednotku B A LO 1. odbočka potrubí pro venkovní jednotku LM LA LC LB LD 4 Pro LF prodloužení Max. 40 cm Pro prodloužení Max. 40 cm LH LG 1 L4 L1 L2 L Souprava elektromagnetického ventilu H2 H1 Délka hlavního potrubí (maximální velikost potrubí) LM = LA + LB Odbočka potrubí (CZ: volitelné díly) Hlavní rozdělovací potrubí LC LH je zvoleno podle výkonu za odbočkou potrubí. T-kus (místní dodávka). Kulový ventil (místní dodávka). Přípojka venkovního hlavního potrubí (nízkotlaká část) je stanovena na základě celkového výkonu venkovních jednotek, které jsou připojeny ke konci potrubí. Poznámka: Nezapomeňte používat speciální odbočky potrubí R410A (CZ: volitelné díly) pro připojení venkovních jednotek a potrubních větví. Rozměry připojovacího potrubí vnitřní jednotky 1 52 jsou stanoveny podle rozměrů připojovacího potrubí na vnitřních jednotkách. Napevno svařovaný uzávěr (uzavírací svar). Odbočky potrubí R410A. CZ-P680PJ2BM (pro venkovní jednotku) CZ-P1350PJ2BM (pro venkovní jednotku) CZ-P224BH2BM (pro vnitřní jednotku) CZ-P680BH2BM (pro vnitřní jednotku) CZ-P1350BH2BM (pro vnitřní jednotku) Rozsah délek pro potrubí chladiva a rozdíly výšky instalace Položky Značka Obsah Délka (m) L1 Maximální délka potrubí Skutečná délka 200 1) Ekvivalentní délka 210 1) L (L2-L4) Rozdíl mezi maximální a minimální délkou od první odbočky potrubí 50 2) LM Maximální délka hlavního potrubí (při maximální velikosti) * I po 1. odbočce potrubí je LM přípustné, pokud je dosaženo maximální délky potrubí. 3) Povolená délka potrubí 1, 2~ 52 Maximální délka každé rozdělovací trubky 50 4) L ~ 51+ A+ B+LF+LG+LH Celková maximální délka potrubí včetně každé rozdělovací trubky (pouze kapalinové potrubí) 500 A, B+LO, C+LO Maximální délka potrubí z 1. venkovní odbočky potrubí k jednotlivým venkovním jednotkám , 2-2 ~ 52-2 Maximální délka mezi soupravou elektromagnetického ventilu a vnitřní jednotkou 30 Pokud je venkovní jednotka instalovaná výše než vnitřní jednotka 50 H1 Pokud je venkovní jednotka instalovaná níže než vnitřní jednotka 40 Povolený výškový rozdíl H2 Maximální rozdíl mezi vnitřními jednotkami 15 5) H3 Maximální rozdíl mezi venkovními jednotkami 4 Povolená délka spojovacího potrubí L3 Přípojka T-kus (místní dodávka); maximální délka potrubí mezi prvním T-kusem a pevně svařeným koncem 2 L = délka, H = výška 1) Jestliže ekvivalent nejdelší délky potrubí (L1) překročí 90 m, zvětšete rozměry hlavního potrubí (LM) pro sací potrubí, výtlačné potrubí a kapalinové potrubí o 1 velikost. Použijte místní redukci. Vyberte velikost trubky z tabulky velikostí hlavního potrubí (tabulka 3) a z tabulky velikostí chladivového potrubí (tabulka 8). 2) Jestliže nejdelší délka hlavního potrubí (LM) překračuje 50 m, zvyšte rozměry hlavního potrubí v délce do 50 m o 1 úroveň u sacího potrubí a výtlačného potrubí. Použijte místní redukci. Vypočítejte délku s odečtením omezení maximální přípustné délky potrubí. Pro část, která překračuje 50 m, stanovte rozměr na základě rozměru hlavního potrubí (LA) uvedeného v tabulce 3. 3) Jestliže délka potrubí označeného L (L2-L4) překračuje 40 m, zvyšte rozměry potrubí za první rozdělovací odbočkou potrubí o 1 úroveň u kapalinového potrubí, sacího potrubí a výtlačného potrubí. Podrobnosti naleznete v technických údajích. 4) Jestliže jakákoli délka potrubí překročí 30 m, zvětšete rozměry sacího potrubí, výtlačného potrubí a kapalinového potrubí o 1 velikost. * Přípojka venkovního hlavního potrubí (nízkotlaká část) je stanovena na základě celkového výkonu venkovních jednotek, které jsou připojeny ke konci potrubí. Omezení systému Maximální přípustný počet připojených venkovních jednotek 3 Maximální přípustný výkon připojených venkovních jednotek 135 kw (48HP) Maximální počet připojitelných vnitřních jednotek 52 Maximální přípustný poměr vnitřního/vnějšího výkonu % 1) V případě tepelných čerpadel 24 HP (typ 68 kw) nebo menších je počet omezen celkovým výkonem připojených vnitřních jednotek. 2) Možnost připojení až 3 jednotek, pokud musí být systém rozšířen. 3) Velmi se doporučuje vybrat takovou jednotku, aby zátěž byla mezi 50 a 130 %. Dodatečná náplň chladiva Rozměr kapalinového potrubí v palcích (mm) Množství náplně chladiva/m (g/m) 1/4 (6,35) 26 3/8 (9,52) 56 1/2 (12,70) 128 5/8 (15,88) 185 3/4 (19,05) 259 7/8 (22,22) 366 Potřebné množství přidání náplně chladiva na každý další metr v závislosti na velikosti výtlačného potrubí. Velikost výtlačného potrubí palce (mm) 1/2 (12,70) 5/8 (15,88) 3/4 (19,05) 7/8 (22,22) 1 (25,40) 1-1/8 (28,58) 1-1/4 (31,75) 1-1/2 (38,10) Dodatečné množství g/m Potrubí s chladivem. Rozměr potrubí v palcích (mm) Tvrdost materiálu O Tvrdost materiálu 1/2 H, H 1/4 (6,35) t 0,8 7/8 (22,22) t 1,0 3/8 (9,52) t 0,8 1 (25,40) t 1,0 1/2 (12,70) t 0,8 1-1/8 (28,58) t 1,0 5/8 (15,88) t 1,0 1-1/4 (31,75) t 1,1 3/4 (19,05) t 1,2 1-1/2 (38,10) t 1,15 1-1/5 41,28 t 1,20 * Při ohýbání trubek použijte poloměr ohýbání alespoň 4krát větší, než je vnější průměr trubek. Kromě toho dávejte také pozor, abyste trubky při ohýbání nerozdrtili a nepoškodili. 245

45 3trubková řada ECOi EX MF3 4,85 SCOP Rekuperace tepla při současném provozu vytápění a chlazení 3trubková řada ECOi EX MF3 představuje jedny z nejpokročilejších systémů VRF. Nabízí nejen vysoký výkon pro souběžné vytápění a chlazení, ale také sofistikovanou instalaci a údržbu. Dosahuje SCOP 4,77, což je špičková hodnota v oboru (hodnota sezónní účinnosti vytápění LOT21 pro venkovní jednotku 8 HP). Souběžné chlazení nebo vytápění až pro 39 vnitřních jednotek Nízké skříně pro rekuperaci tepla s výškou pouze 200 mm jsou vhodné pro prostorově omezené hotelové stropní instalace Funkce střídavého provozu a záložního provozu Pohled na technické parametry Vysoký SEER/SCOP při plné zátěži (dle LOT21) EER, COP: Certifikace Eurovent Standardizace venkovních jednotek do jednoho kompaktního rozměru skříně Kompresor s konstantními otáčkami s vysokou účinností Možnost připojení až 52 vnitřních jednotek Vysoký externí statický tlak 80 Pa díky nové konstrukci ventilátoru, krytu ventilátoru, motoru ventilátoru a skříni ventilátoru Tichý provoz venkovních jednotek: od 54 db(a) pro 8 HP Kondenzátor venkovní jednotky s povrchovou úpravou Bluefin: 8HP 10HP 12HP 14HP 16HP Venkovní jednotky U-8MF3E8 U-10MF3E8 U-12MF3E8 U-14MF3E8 U-16MF3E8 Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / 415 Napájení Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 22,40 28,00 33,50 40,00 45,00 EER 1) W/W 5,11 4,72 3,91 3,70 3,49 SEER 2) 7,02 7,05 6,39 6,69 6,02 Provozní proud, chlazení A 7,16 / 6,80 / 6,55 9,90 / 9,41 / 9,07 3,19 / 13,20 / 12,70 18,20 / 17,30 / 16,70 21,30 / 20,20 / 19,50 Příkon chlazení kw 4,38 5,93 8,57 10,80 12,90 Topný výkon kw 25,00 31,50 37,50 45,00 50,00 COP 1) W/W 5,25 5,17 4,51 4,21 4,17 SCOP 2) 4,85 4,25 4,27 4,13 3,81 Provozní proud, vytápění A 7,78 / 7,39 / 7,12 10,20 / 9,66 / 9,31 13,40 / 12,80 / 12,30 18,10 / 17,20 / 16,50 20,00 / 19,00 / 18,30 Příkon vytápění kw 4,76 6,09 8,32 10,70 12,00 Spouštěcí proud A 1,00 1,00 1,00 2,00 2,00 Externí statický tlak (max.) Pa Objem vzduchu m/min Akustický tlak Normální režim db(a) 54,00 57,00 60,00 61,00 62,00 Tichý režim 1/2 db(a) 51,00 / 49,00 54,00 / 52,00 57,00 / 55,00 58,00 / 56,00 59,00 / 57,00 Akustický výkon Normální režim db 76,00 78,00 81,00 82,00 82,00 Rozměry V Š H mm 1842 x 1180 x x 1180 x x 1180 x x 1180 x x 1180 x 1000 Čistá hmotnost kg Kapalinové potrubí palce (mm) 3/8 (9,52) / 1/2 (12,70) 3/8 (9,52) / 1/2 (12,70) 1/2 (12,70) / 5/8 (15,88) 1/2 (12,70) / 5/8 (15,88) 1/2 (12,70) / 5/8 (15,88) Výtlačné potrubí palce (mm) 5/8 (15,88) / 3/4 (19,05) 3/4 (19,05) / 7/8 (22,22) 3/4 (19,05) / 7/8 (22,22) 7/8 (22,22) / 1 (25,40) 7/8 (22,22) / 1 (25,40) Přípojky potrubí 3) Sací potrubí palce (mm) 3/4 (19,05) / 7/8 (22,22) 7/8 (22,22) / 1 (25,40) 1 (25,40) / 1-1/8 (28,58) 1 (25,40) / 1-1/8 (28,58) 1-1/8 (28,58) / 1-1/4 (31,75) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 6,80 / 14,1984 6,80 / 14,1984 8,30 / 17,3304 8,30 / 17,3304 8,30 / 17,3304 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 50 ~ ~ ~ ~ ~ 150 Chlazení min ~ max C -10 ~ ~ ~ ~ ~ +52 Provozní rozsah Vytápění min ~ max C -20 ~ ~ ~ ~ ~ +18 Současný provoz C -10 ~ ~ ~ ~ ~ +24 Souprava elektromagnetického ventilu KIT-P56HR3 Souprava elektromagnetického ventilu pro ovládání 3trubkové jednotky (až do 5,60 kw) KIT-P56HR3 CZ-P56HR3 Souprava elektromagnetického ventilu (až do 5,60 kw) CZ-CAPE2 Řídicí deska s plošnými spoji pro 3trubkové jednotky KIT-P160HR3 Souprava elektromagnetického ventilu pro ovládání 3trubkové jednotky (od 5,60 do 16,00 kw) KIT-P160HR3 CZ-P160HR3 Souprava elektromagnetického ventilu (až do 16,00 kw) CZ-CAPEK2 CZ-CAPE2 Řídicí deska s plošnými spoji pro 3trubkové jednotky Řídicí deska s plošnými spoji pro 3trubkové jednotky pro nástěnnou montáž Sada pro ovládání 3trubkové jednotky CZ-P456HR3 Skříň se 4 porty (až 5,60 kw) CZ-P656HR3 Skříň se 6 porty (až 5,60 kw) CZ-P856HR3 Skříň s 8 porty (až 5,60 kw) CZ-P4160HR3 Skříň se 4 porty (až 16,00 kw) 1) Výpočet hodnot EER a COP podle normy EN ) Hodnota SEER/SCOP je vypočítaná na základě hodnot sezónní účinnosti chlazení/vytápění prostoru podle NAŘÍZENÍ KOMISE (EU) 2016/2281. SEER, SCOP = ( + korekce) PEF. 3) Průměr trubky pod 90 m pro ultimátní vnitřní jednotku/přes 90 m pro ultimátní vnitřní jednotku (jestliže ekvivalent nejdelší délky potrubí překročí 90 m, zvětšete rozměry hlavního potrubního vedení plynu a kapaliny o 1 velikost). -20 C VYSOKÝ COP REŽIM VYTÁPĚNÍ LET ZÁRUKA NA 5 KOMPRESOR 246

46 NOVINKA / SYSTÉMY VRF 3trubková řada ECOi EX MF3 Kombinace od 18 do 48 HP HP 18HP 20HP 22HP 24HP 26HP 28HP 30HP 32HP Název modelu U-8MF3E8 U-8MF3E8 U-10MF3E8 U-12MF3E8 U-10MF3E8 U-12MF3E8 U-14MF3E8 U-16MF3E8 U-10MF3E8 U-12MF3E8 U-12MF3E8 U-12MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / 415 Napájení Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 50,00 56,00 61,50 68,00 73,00 78,50 85,00 90,00 EER 1) W/W 4,90 4,31 4,24 3,89 3,88 3,65 3,59 3,49 Provozní proud, chlazení A 16,80 / 16,00 / 15,40 21,00 / 20,00 / 19,20 23,70 / 22,50 / 21,70 28,30 / 26,90 / 25,90 31,00 / 29,50 / 28,40 35,10 / 33,40 / 32,20 39,60 / 37,60 / 36,20 42,60 / 40,50 / 39,00 Příkon chlazení kw 10,20 13,00 14,50 17,50 18,80 21,50 23,70 25,8 Topný výkon kw 56,00 63,00 69,00 76,50 81,50 87,50 95,00 100,00 COP 1) W/W 5,23 4,77 4,79 4,47 4,50 4,31 4,19 4,17 Provozní proud, vytápění A 17,70 / 16,80 / 16,20 21,30 / 20,30 / 19,50 23,50 / 22,30 / 21,50 27,60 / 26,30 / 25,30 30,20 / 28,70 / 27,70 33,50 / 31,80 / 30,70 37,90 / 36,00 / 34,70 40,10 / 38,10 / 36,70 Příkon vytápění kw 10,70 13,20 14,40 17,10 18,10 20,30 22,70 24,00 Spouštěcí proud 2,00 2,00 2,00 2,00 3,00 3,00 4,00 4,00 Externí statický tlak (max.) Objem vzduchu m³/min Akustický tlak Normální režim db(a) 59,00 61,00 62,00 63,00 63,50 64,50 64,50 65,00 Tichý režim 1/2 db(a) 56,00 / 54,00 58,00 / 56,00 59,00 / 57,00 60,00 / 58,00 60,50 / 58,50 61,50 / 59,50 61,50 / 59,50 62,00 / 60,00 Akustický výkon Normální režim db 81,50 84,00 84,50 86,00 84,50 86,00 86,00 86,00 Rozměry V Š H mm 1842 x x x x x x x x 2360 (+60) x 1000 (+60) x 1000 (+60) x 1000 (+60) x 1000 (+60) x 1000 (+60) x 1000 (+60) x 1000 (+60) x 1000 Čistá hmotnost kg Kapalinové potrubí palce (mm) 5/8 (15,88) / 5/8 (15,88) / 5/8 (15,88) / 5/8 (15,88) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) Přípojky potrubí 2) Výtlačné potrubí Sací potrubí palce (mm) palce (mm) 7/8 (22,22) / 1 (25,40) 1-1/8 (28,58) / 1-1/4 (31,75) 7/8 (22,22) / 1 (25,40) 1-1/8 (28,58) / 1-1/4 (31,75) 1 (25,40) / 1-1/8 (28,58) 1-1/8 (28,58) / 1-1/4 (31,75) 1 (25,40) / 1-1/8 (28,58) 1-1/8 (28,58) / 1-1/4 (31,75) 1 (25,40) / 1-1/8 (28,58) 1-1/4 (31,75) / 1-1/2 (38,10) 1-1/8 (28,58) / 1-1/4 (31,75) 1-1/4 (31,75) / 1-1/2 (38,10) 1-1/8 (28,58) / 1-1/4 (31,75) 1-1/4 (31,75) / 1-1/2 (38,10) 1-1/8 (28,58) / 1-1/4 (31,75) 1-1/4 (31,75) / 1-1/2 (38,10) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 13,60 / 28, ,10 / 31, ,10 / 31, ,60 / 34, ,10 / 31, ,60 / 34, ,60 / 34, ,60 / 34,6608 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 50 ~ ~ ~ ~ ~ ~ ~ ~ 150 Chlazení min ~ max C -10 ~ ~ ~ ~ ~ ~ ~ ~ +52 Provozní rozsah Vytápění min ~ max C -20 ~ ~ ~ ~ ~ ~ ~ ~ +18 Současný provoz C -10 ~ ~ ~ ~ ~ ~ ~ ~ +24 HP 34HP 36HP 38HP 40HP 42HP 44HP 46HP 48HP U-8MF3E8 U-8MF3E8 U-10MF3E8 U-8MF3E8 U-10MF3E8 U-12MF3E8 U-14MF3E8 U-16MF3E8 Název modelu U-10MF3E8 U-12MF3E8 U-12MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 U-16MF3E8 Napětí V 380 / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / / 400 / 415 Napájení Počet fází Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Tři fáze Frekvence Hz Výkon chlazení kw 96,00 101,00 107,00 113,00 118,00 124,00 130,00 135,00 EER 1) W/W 4,10 3,90 3,88 3,72 3,72 3,58 3,55 3,49 Provozní proud, chlazení A 38,60 / 36,70 / 35,40 42,30 / 40,20 / 38,70 45,60 / 43,30 / 41,70 50,20 / 47,70 / 46,00 52,40 / 49,70 / 47,90 56,50 / 53,70 / 51,80 61,10 / 58,10 / 56,00 63,90 / 60,70 / 58,50 Příkon chlazení kw 23,40 25,90 27,60 30,40 31,70 34,60 36,60 38,70 Topný výkon kw 108,00 113,00 119,00 127,00 132,00 138,00 145,00 150,00 COP 1) W/W 4,64 4,48 4,51 4,31 4,36 4,25 4,18 4,17 Provozní proud, vytápění A 38,90 / 37,00 / 35,60 41,60 / 39,50 / 38,10 43,60 / 41,40 / 39,90 49,30 / 46,80 / 45,10 50,60 / 48,10 / 46,30 53,70 / 51,00 / 49,10 57,90 / 55,00 / 53,00 60,10 / 57,10 / 55,00 Příkon vytápění kw 23,30 25,20 26,40 29,50 30,30 32,50 34,70 36,00 Spouštěcí proud 4,00 4,00 4,00 5,00 5,00 5,00 6,00 6,00 Externí statický tlak (max.) Objem vzduchu m³/min Akustický tlak Normální režim db(a) 64,00 64,50 65,00 65,50 66,00 66,50 66,50 67,00 Tichý režim 1/2 db(a) 61,00 / 59,00 61,50 / 59,50 62,00 / 60,00 62,50 / 60,50 63,00 / 61,00 63,50 / 61,50 63,50 / 61,50 64,00 / 62,00 Akustický výkon Normální režim db 84,50 85,50 85,50 85,50 86,00 86,50 87,00 87,00 Rozměry V Š H mm 1842 x x x x x x x x 3540 (+120) x 1000 (+120) x 1000 (+120) x 1000 (+120) x 1000 (+120) x 1000 (+120) x 1000 (+120) x 1000 (+120) x 1000 Čistá hmotnost kg Kapalinové potrubí palce (mm) 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) Přípojky potrubí 3) Výtlačné potrubí Sací potrubí palce (mm) palce (mm) 1-1/8 (28,58) / 1-1/4 (31,75) 1-1/4 (31,75) / 1-1/2 (38,10) 1-1/8 (28,58) / 1-1/4 (31,75) 1-1/2 (38,10) / 1-5/8 (41,28) 1-1/4 (31,75) / 1-1/2 (38,10) 1-1/2 (38,10) / 1-5/8 (41,28) 1-1/4 (31,75) / 1-1/2 (38,10) 1-1/2 (38,10) / 1-5/8 (41,28) 1-1/4 (31,75) / 1-1/2 (38,10) 1-1/2 (38,10) / 1-5/8 (41,28) 1-1/4 (31,75) / 1-1/2 (38,10) 1-1/2 (38,10) / 1-5/8 (41,28) 1-1/4 (31,75) / 1-1/2 (38,10) 1-1/2 (38,10) / 1-5/8 (41,28) 1-1/4 (31,75) / 1-1/2 (38,10) 1-1/2 (38,10) / 1-5/8 (41,28) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 21,90 / 45, ,40 / 48, ,40 / 48, ,40 / 48, ,40 / 48, ,90 / 46, ,90 / 51, ,90 / 51,9912 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 50 ~ ~ ~ ~ ~ ~ ~ ~ 150 Chlazení min ~ max C -10 ~ ~ ~ ~ ~ ~ ~ ~ +52 Provozní rozsah Vytápění min ~ max C -20 ~ ~ ~ ~ ~ ~ ~ ~ +18 Současný provoz C -10 ~ ~ ~ ~ ~ ~ ~ ~ +24 Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 247 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

47 ECO G, PLYNOVÝ SYSTÉM VRF 248

48 NOVINKA / SYSTÉMY VRF Pokročilý plynový systém VRF nabízí lepší účinnost a výkon v celé nabídkové řadě. Mezi vylepšení patří vyšší výkon při částečné zátěži, nižší spotřeba plynu díky motoru využívajícímu Millerův cyklus a nižší spotřeba elektrické energie díky použití stejnosměrných motorů ventilátorů. 1 Omezený přívod elektřiny 4 Spotřeba elektřiny u ECO G je na hodnotě pouhých 9 % 2 3 ve srovnání s ECOi, protože k pohonu kompresoru slouží plynový motor. Vysoká spotřeba teplé užitkové vody s provozem vytápění a chlazení Teplá užitková voda se vyrábí efektivně díky teplu z výfuku motoru během vytápění a chlazení. Otevřená a flexibilní konstrukce Systém ECO G je navržen k připojení různých vnitřních jednotek a ovladačů, které jsou dostupné pro systém ECOi. U nové řady GE3 byl také implementován systém odsávání chladiva pro komerční potřeby. Rychlé spuštění u vytápění při nízké teplotě okolí Plynové systémy tepelného čerpadla zajistí příjemné teplo ve vaší budově rychlým spuštěním odpadním teplem z motoru. Režim vytápění funguje od teploty okolního prostředí 21 C. Srovnání topného výkonu. Teplota v místnosti ( C) Plynové tepelné čerpadlo Jak plyne čas Elektrické tepelné čerpadlo Řada 2trubkových jednotek ECO G GE3 Navržen pro lepší energetickou účinnost. Hodnota SEER se zvýšila maximálně o 120 %. NOVÁ řada 3trubkových jednotek ECO G GF3 Teplou užitkovou vodu lze efektivně zajišťovat pomocí odpadního tepla vytvářeného vytápěním a chlazením. Připojitelné vnitřní jednotky GE3/GF3 Typ Referenční číslo modelu Řada 2trubkových jednotek ECO G GE3 NOVÁ řada 3trubkových jednotek ECO G GF3 Standardní vnitřní jednotky A2A Ano¹ Ano¹ Vodní tepelný výměník PAW-250/500W(P)5G Ano² Ne Kanálová jednotka s vysokým statickým tlakem S-ME2E5 Ano Ne Rekuperace tepla s přímým výměníkem PAW-ZDX3N Ano Ano Dveřní clona s výparníkem PAW-PAIRC-HS/LS Ano Ano³ Souprava pro připojení výparníku VZT jednotky. PAW-MAH2/M/L Ano Ano³ 1) kromě výkonu 1,50 kw. 2) Přípustný poměr 1:1 a smíšený. Při smíšené konfiguraci neprovozujte současně vodní tepelný výměník + přímý výměník, pouze samostatně. 3) Pouze nižší výkon než 16 kw. 249

49 ECO G, PLYNOVÝ SYSTÉM VRF ECO G splňuje speciální požadavky vaší aplikace a je ekologicky příznivým řešením profesionální technologie Panasonic. Spolehlivá kvalita s dlouhou historií vývoje od roku Naše řada komerčních systémů ECO G VRF je špičkou v oboru ve vývoji účinných a flexibilních systémů. Ve světě bylo prodáno venkovních jednotek GHP 1985 Představení první klimatizace typu GHP (plynové tepelné čerpadlo) VRF. Co je to GHP? Plynové tepelné čerpadlo (GHP) Plynové tepelné čerpadlo Panasonic je systémem s přímou expanzí s kompresorem stejným jako u systému VRF. K pohonu kompresoru se místo elektromotoru používá plynový motor. Tento pohon kompresoru plynovým motorem má 2 výhody: 1. Je k dispozici odpadní teplo z plynového motoru. 2. Díky plynovému motoru není třeba spotřebovávat elektřinu pro motor. GHP je přirozenou volbou pro komerční projekty, zvláště pro ty, kde existuje omezení napájení. Kompresor Tepelný výměník Lze využít odpadní teplo z motoru. Plynový motor K vnitřní jednotce Vzduch 67 kw Plyn 1,80 kw Elektřina 36,50 kw Teplá užitková voda zdarma 71 kw Chlazení * Týká se modelu 25 HP. Máte problémy s přívodem elektřiny? Jestliže máte nedostatečný přístup k elektrické energii, naše jednotka ECO G je dokonalým řešením. Je poháněna zemním plynem nebo LPG a potřebuje pouze jednofázový zdroj elektrické energie. Umožňuje využití elektrického rozvodu budovy pro další nezbytné požadavky. Snižuje kapitálové náklady na modernizaci elektrických rozvodů pro účely systémů vytápění a chlazení. Snižuje zatížení elektrických rozvodů v budově, zvláště v obdobích špičkového odběru. Zdroj elektřiny je uvolněn pro další použití, například IT servery, komerční chlazení, výrobu, osvětlení atd. Dodávka teplé užitkové vody v režimu a chlazení V režimu chlazení je teplo odváděné z motoru možno využít pro ohřev teplé užitkové vody a lze zajistit až 46 kw pro ohřev teplé vody na teplotu 65 C. Teplou užitkovou vodu o teplotě 65 C lze využít také při vytápění bez dalších elektrických ohřívačů. Oblast s omezeným zdrojem elektřiny Porovnání spotřeby elektrické energie u venkovní jednotky 71 kw. 20,00 15,00 10,00 5,00 0 Příklad použití: Hotel Méně než 9% spotřeby elektřiny 19,20 kw 1,80 kw Standardní systém VRF pro 73 kw -10 C Potrubí s chladivem Nádrž teplé užitkové vody ECO G pro 71 kw Různé hotelové místnosti Jednotky fan coil Nejsou nutné další elektrické ohřívače. * Toto schéma platí také pro vodní tepelný výměník. Voda o teplotě 65 C 250

50 NOVINKA / SYSTÉMY VRF Rychlé spuštění a vysoký topný výkon při nízké teplotě okolí Odpadní teplo z motoru se používá k rychlejšímu zvýšení teploty, než jakého by byl schopen elektrický systém VRF. To přispívá k vysokému topnému výkonu i při extrémně nízké teplotě okolí. Teplota v místnosti ECO G Teplota v místnosti VRF (VRF) Použití Nejnižší emise oxidu dusíku Systémy ECO G VRF mají nízké emise oxidu dusíku. Díky průkopnickému vývoji nabízí jednotky ECO G od společnosti Panasonic systém s chudým spalováním, který využívá regulaci poměru vzduchu a paliva na základě zpětné vazby, aby snížil emise NOx na nejnižší úroveň v historii. Možnost vodního chladiče. Náš systém ECO G je také možné vybavit vodní chladicí jednotkou, kterou lze zkombinovat s jednotlivými venkovními jednotkami, nebo ponechat jako součást systému chladicí vody různých vnitřních jednotek s přímým výměníkem (DX). Systém je možné ovládat prostřednictvím systému BMS nebo pomocí ovládacího panelu, který dodává společnost Panasonic. Nastavená teplota chladicí vody může být v rozmezí 15 C ~ +15 C a vytápění 35 C ~ +55 C. Použití Stav ECO G Hotel Vysoká spotřeba teplé užitkové vody. Rekuperace energie systému ECO G může splnit různé požadavky. Hotel Je nutné ohřívat bazén. Kancelář Potřeba rychlého spuštění. Spuštění je rychlejší než u systému VRF. Vinařství Jakákoli budova Doba 1) Požadavek na výstupní vodu o určité teplotě. 2) Občasná potřeba vysokého výkonu (nikoli každý měsíc). Ve městě s omezenou dodávkou elektřiny. Při extrémně nízkých teplotách okolí Doba Odmrazování 1) Použití chladiče s hydro modulem (ECO G + vodní tepelný výměník) tento speciální proces zajistí. 2) Lze ušetřit provozní náklady, protože fixní měsíční platba za plyn je nižší než fixní platba za elektrickou sazbu. Není nutný další elektrický transformátor. Lze ušetřit prostor a náklady. Topný výkon je zachován až do 20 C bez procesu odmrazování. Projektové případové studie Centrála Savills v Dublinu a Blok R společnosti Google v Irsku 3cestné jednotky ECO G se zatížením 243 kw. Projekt byl tak úspěšný, že nedávno obdržel ocenění Panasonic PRO za nejlepší příspěvek k efektivním projektům v rámci Evropy. Letovisko Sunprime Atlantic View Thomase Cooka. Prázdninové letovisko na Kanárských ostrovech. Španělsko. 229 pokojů a k tomu lázně a bazén. Call centrum CAPITA, Velká Británie. Jedenáct 3cestných jednotek ECO G. Více než 150 vnitřních jednotek v zasedacích místnostech a otevřených prostorech. Inteligentní ovládání s dotykovou obrazovkou CZ-256ESMC2. Francouzské vinařství Gennevilliers, Francie 3cestné jednotky ECO G. Jedno z nejlepších řešení využívajících naše jednotky ECO G v procesu výroby vína. 251

51 ŘADA ECO G 3 Vylepšení v účinnosti proudění vzduchu Nový 3lopatkový ventilátor Tvar ventilátoru se 3 lopatkami je účinnější. Ve srovnání s konvenčním ventilátorem se ušetří až 30 % elektřiny na pohon ventilátoru. Nový tepelný výměník typu L Povrch tepelného výměníku je kvůli optimalizaci účinnosti zvětšen o 25 % ve srovnání s konvenčním modelem. Povrch tepelného výměníku je o 25 % větší Tepelný výměník Ventilátor řady 2 Nový ventilátor řady 3 Lepší ovládání při částečném zatížení Spouštění a zastavování se omezí tím, že se pokud možno použije nepřetržitý provoz. Roční provozní účinnost se dále zlepšila díky lepší účinnosti při nižší částečné zátěži. Kompresor Množství vnitřních úniků bylo sníženo díky menším vůlím. Došlo ke značnému zlepšení účinnosti kompresoru při nízké zátěži a při nízkých otáčkách. Díky snížení ztrát sacího tlaku prodloužením sacího potrubí došlo také ke zvýšení účinnosti při vysoké rychlosti a zátěži. Optimalizace výkonu kompresoru. Motor Oblast nepřetržitého provozu se rozšířila při částečné zátěži díky rozšíření provozní oblasti při nízké rychlosti. Účinnost motoru se zvýšila díky posunutí výkonových bodů směrem k vyššímu točivému momentu. Venkovní jednotka řady 3 NEJVYŠŠÍ účinnost motoru Vysoká zátěž o 2% lepší Vyšší strana sání Menší pokles tlaku, vyšší účinnost Točivý moment motoru Rozšířené ovládání při nízkých otáčkách Venkovní jednotka řady 2 Zátěž motoru Účinnost kompresoru o 6% lepší Výstupní ventil Ve startovacím bodu motoru NEJNIŽŠÍ účinnost motoru Otáčky motoru Nízké zatížení Úroveň zatížení kompresoru Lepší účinnost díky snížení průsaku 16-20HP 25-30HP Řemenice motoru Větší průměr řemenice motoru přispívá k optimalizaci poměru rychlosti otáčení kompresoru a rychlosti motoru. Větší průměr řemenice motoru poskytuje lepší výkon při částečné zátěži a snižuje počet zapínání a vypínání. Řemenice kompresoru Řemenice motoru G3 G2 Řada 2trubkových jednotek GE3 W-Multi Pro novostavby i rekonstrukce Dostupné pro vodní tepelný výměník Maximálně 60 HP v kombinaci 252

52 NOVINKA / SYSTÉMY VRF Představujeme novou řadu ECO G 3. Optimalizovaná úspora energie se spolehlivými technologiemi Panasonic. Nejvyšší sezónní výkon ve všech rozsazích výkonů Vysoká energetická účinnost systému W-Multi Systém ECO G řady 3 přináší sezónní účinnost, která byla drasticky zlepšena díky nové konstrukci tepelného výměníku, účinnosti proudění vzduchu a ovládání při částečné zátěži. Ve srovnání s konvenčním modelem ECO G řady 2 Všechny modely jsou nově vyvinuty a mají hodnoty SEER až o 25 % a hodnoty SCOP až o 15 % lepší než konvenční model. Řada 2trubkových jednotek ECO G GE3. SEER / SCOP Řada 3trubkových jednotek ECO G GF3. 2,50 2,50 2,00 2,00 2,04 1,98 1,90 1,94 1,97 1,91 1,85 Nárůst SCOP na přibližně 110 % 1,65 1,65 1,57 1,62 1,66 1,50 1,50 1,57 1,50 1,36 1,33 1,30 1,33 1,22 1,19 1,21 1,15 1,00 1,00 Nárůst SEER na přibližně 120 % Nárůst SEER na přibližně 125 % SEER / SCOP Nárůst SCOP na přibližně 115 % 1,48 1,40 1,41 1,30 1,23 1,24 0,50 0, HP 20HP 25HP 30HP 16HP 20HP 25HP 30HP 16HP 20HP 25HP 16HP 20HP 25HP * Srovnání za podmínek Panasonic podle normy EN SEER ECO G GE3 SCOP ECO G GE3 ECO G GE2 SEER ECO G GF3 SCOP ECO G GF3 ECO G GF2 Konstrukční provozní podmínky pro vytápění (GE3) Provozní rozsah při vytápění byl rozšířen až na 24 C (MT) pro vzduchové a vodní systémy, aby se splnily požadavky bazénové aplikace. 24 C (MT) Nastavení režimu teplé užitkové vody při vytápění (GE3) Rozsah teploty okolí pro výrobu teplé užitkové vody lze rozšířit nastavením v závislosti na potřebě teplé užitkové vody. Teplou vodu o teplotě 65 C lze využít také při vytápění bez dalších elektrických ohřívačů. Teplá užitková voda je k dispozici až do 20 C Provozní rozsah vytápění: Systém vzduch-voda: 21 ~ +24 ( C MT) Systém vzduch-vzduch: 21 ~ +18 ( C MT) Systém vzduchvoda ECO G GE3 Systém vzduchvzduch ECO G GE Vytápění: Teplota venkovního vzduchu C (MT). * V normálním režimu se teplo z výfuku motoru používá k prevenci nutnosti odmrazování. ECO G GE3 s režimem priority teplé užitkové vody ECO G GE3 v normálním režimu ECO G GE2 Bez nutnosti odmrazování (GE3/GF3) Režim bez nutnosti odmrazování lze vybrat s cílem dosáhnout vyšších výkonů při nižších teplotách okolí. Flexibilní design s širokou škálou vnitřních jednotek Pokročilou řadu GE3 lze připojit až k 64 vnitřním jednotkám. Řada 16HP 20HP 25HP 30HP 32HP 36HP 40HP 45HP 50HP 55HP 60HP Řada 2trubkových jednotek ECO G GE Řada 3trubkových jednotek ECO G GF

53 Řada 2trubkových jednotek ECO G GE3 Nová řada GE3 má nejvyšší úroveň sezónní účinnosti v této kategorii. Tento produkt navíc splňuje speciální požadavky pro komerční použití díky funkcím nastavení priority teplé užitkové vody a automatického odsávání chladiva. Pohled na technické parametry Vynikající sezónní energetická účinnost, maximálně 240,1 % Nastavení priority teplé užitkové vody Provozní rozsah vytápění od 21 C až do +24 C pro systém vzduch-voda Bez cyklu odmrazování Poměr výkonu 50 ~ 200 %¹ Ovládání spotřeby 0 10 V připojením ovládání jiných výrobců (požadováno CZ-CAPBC2) Možnost připojení výparníku pro přípravu studené vody Maximální celková délka potrubí: 780 m 1) 50 ~ 200 % jen při instalaci jedné venkovní jednotky. V ostatních případech 50 ~ 130 %. HP 16HP 20HP 25HP 30HP Model U-16GE3E5 U-20GE3E5 U-25GE3E5 U-30GE3E5 Napětí V 220 / 230 / / 230 / / 230 / / 230 / 240 Napájení Počet fází Jedna fáze Jedna fáze Jedna fáze Jedna fáze Frekvence Hz Výkon chlazení kw 45,00 56,00 71,00 85,00 Chladicí zatížení Pdesign kw 45,00 56,00 71,00 85,00 sc (LOT21)¹ % 220,60 219,30 240,10 229,30 Příkon chlazení kw 1,17 1,12 1,80 1,80 Teplá voda v režimu chlazení (s výstupem 65 C) kw 23,60 29,10 36,40 46,00 Max. COP v horké vodě W/W 1,55 1,55 1,49 1,47 Spotřeba plynu při chlazení kw 41,10 52,10 67,20 84,10 Topný výkon Standardní kw 50,00 63,00 80,00 95,00 Nízká teplota kw 53,00 67,00 78,00 90,00 Chladicí zatížení Pdesign kw 37,00 53,00 60,00 65,00 sh (LOT21)¹ % 150,60 143,70 146,90 151,30 Příkon vytápění kw 0,56 1,05 0,91 1,75 Spotřeba plynu při vytápění Standardní kw 38,00 51,10 68,60 75,30 Nízká teplota kw 45,40 62,70 60,70 73,90 Spouštěcí proud A Externí statický tlak Pa Objem vzduchu m³/min Akustický výkon Normální/tichý režim db 80 / / / / 81 Rozměry V Š H mm 2255 x 1650 x x 1650 x x 2026 x x 2026 x 1000 Čistá hmotnost kg Kapalinové potrubí palce (mm) 1/2 (12,70) 5/8 (15,88) 5/8 (15,88) 3/4 (19,05) Plynové potrubí palce (mm) 1-1/8 (28,58) 1-1/8 (28,58) 1-1/8 (28,58) 1-1/4 (31,75) Přípojky potrubí Topný plyn palce (mm) 19,05 (R3/4) 19,05 (R3/4) 19,05 (R3/4) 19,05 (R3/4) Odvod spalin mm Dodávka teplé vody vstup/výstup Vnitřní závit Rp3/4 Vnitřní závit Rp3/4 Vnitřní závit Rp3/4 Vnitřní závit Rp3/4 Rozdíl výšek (vstup/výstup) Chladivo (R410A) / ekvivalent CO 2 kg/tuny 11,50 / 24,00 11,50 / 24,00 11,50 / 24,00 11,50 / 24,00 Maximální počet připojitelných vnitřních jednotek Provozní rozsah Chlazení min ~ max C (ST) -10 ~ ~ ~ ~ +43 Vytápění min ~ max C (MT) -21 ~ ~ ~ ~ +18 1) Hodnota SEER/SCOP je vypočítaná na základě hodnot sezónní účinnosti chlazení/vytápění prostoru podle NAŘÍZENÍ KOMISE (EU) 2016/2281. Přidána funkce výstupu horké vody, splněn bezpečnostní standard EU. Šasi modelu 25 HP zvětšeno kvůli zlepšení specifikace. Lamely výměníku s nátěrem proti korozi. Funkce automatického odsávání chladiva. PLYNOVÝ POHON LET ZÁRUKA NA 5 KOMPRESOR 254

54 NOVINKA / SYSTÉMY VRF Kombinace řady 2trubkových jednotek ECO G GE3 Nová řada GE3 má nejvyšší úroveň sezónní účinnosti v této kategorii. Tento produkt navíc splňuje speciální požadavky pro komerční použití díky funkcím nastavení priority teplé užitkové vody a automatického odsávání chladiva. Pohled na technické parametry Maximálně 60 HP v kombinaci Vynikající sezónní energetická účinnost, maximálně 240,1 % Nastavení priority teplé užitkové vody Provozní rozsah vytápění od 21 C až do +24 C pro systém vzduch-voda Bez cyklu odmrazování Ovládání spotřeby 0 10 V připojením ovládání jiných výrobců (požadováno CZ-CAPBC2) Možnost připojení výparníku pro přípravu studené vody Maximální celková délka potrubí: 780 m HP 32HP 36HP 40HP 45HP 50HP 55HP 60HP Model Napájení U-16GE3E5 U-16GE3E5 U-20GE3E5 U-20GE3E5 U-25GE3E5 U-25GE3E5 U-30GE3E5 U-16GE3E5 U-20GE3E5 U-20GE3E5 U-25GE3E5 U-25GE3E5 U-30GE3E5 U-30GE3E5 Napětí V 220 / 230 / / 230 / / 230 / / 230 / / 230 / / 230 / / 230 / 240 Počet fází Jedna fáze Jedna fáze Jedna fáze Jedna fáze Jedna fáze Jedna fáze Jedna fáze Frekvence Hz Výkon chlazení kw 90,00 101,00 112,00 127,00 142,00 156,00 170,00 Příkon chlazení kw 2,34 2,29 2,24 2,92 3,60 3,60 3,60 Teplá voda v režimu chlazení (s výstupem 65 C) kw 47,20 52,70 58,20 65,50 72,80 82,40 92,00 Max. COP v horké vodě W/W 1,55 1,55 1,55 1,52 1,49 1,48 1,47 Spotřeba plynu při chlazení kw 82,20 93,20 104,20 119,30 134,40 151,30 168,20 Topný výkon Standardní kw 100,00 113,00 126,00 143,00 160,00 175,00 190,00 Nízká teplota kw 106,00 120,00 134,00 145,00 156,00 168,00 180,00 Příkon vytápění kw 1,12 1,61 2,10 1,96 1,82 2,66 3,50 Spotřeba plynu při vytápění Standardní kw 76,00 89,10 102,20 119,70 137,20 143,90 150,60 Nízká teplota kw 90,80 108,10 125,40 123,40 121,40 134,60 147,80 Spouštěcí proud A Externí statický tlak Pa Objem vzduchu m³/min 370 / / / / / / / 460 Akustický výkon Normální/tichý režim db 83 / / / / / / / 84 Rozměry Výška mm Šířka mm Hloubka mm Čistá hmotnost kg ( ) ( ) ( ) ( ) ( ) ( ) ( ) Přípojky potrubí Kapalinové potrubí palce (mm) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 7/8 (22,22) 7/8 (22,22) Plynové potrubí palce (mm) 1-1/4 (31,75) 1-1/4 (31,75) 1-1/2 (38,10) 1-1/2 (38,10) 1-1/2 (38,10) 1-1/2 (38,10) 1-1/2 (38,10) Topný plyn palce (mm) 19,05 (R3/4) 19,05 (R3/4) 19,05 (R3/4) 19,05 (R3/4) 19,05 (R3/4) 19,05 (R3/4) 19,05 (R3/4) Přípojka odvodu kondenzátu spalin mm Dodávka teplé vody vstup/výstup Vnitřní závit Rp3/4 Vnitřní závit Rp3/4 Vnitřní závit Rp3/4 Vnitřní závit Rp3/4 Vnitřní závit Rp3/4 Vnitřní závit Rp3/4 Rozdíl výšek (vstup/výstup) Vnitřní závit Rp3/4 Chladivo (R410A) / ekvivalent CO 2 kg/tuny 2x 11,50 / 24,00 2x 11,50 / 24,00 2x 11,50 / 24,00 2x 11,50 / 24,00 2x 11,50 / 24,00 2x 11,50 / 24,00 2x 11,50 / 24,00 Maximální počet připojitelných vnitřních jednotek Provozní rozsah Chlazení min ~ max C -10 ~ ~ ~ ~ ~ ~ ~ +43 Vytápění min ~ max C -21 ~ ~ ~ ~ ~ ~ ~ +18 Údaje jsou pro informaci. Přidána funkce výstupu horké vody, splněn bezpečnostní standard EU. Šasi modelu 25 HP zvětšeno kvůli zlepšení specifikace. Lamely výměníku s nátěrem proti korozi. Funkce automatického odsávání chladiva. PLYNOVÝ POHON LET ZÁRUKA NA 5 KOMPRESOR Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 255 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

55 ŘADA 3TRUBKOVÝCH JEDNOTEK ECO G GF3 Vynikající výkon a teplá užitková voda zdarma Systém 3trubkových jednotek Panasonic Multi je schopen souběžného vytápění/chlazení a samostatného ovládání každé vnitřní jednotky s pouze jednou venkovní jednotkou. Díky tomu je možné zajistit účinnou individuální klimatizaci v budovách s různými pokojovými teplotami. Kromě toho se teplá užitková voda ohřívá bez dalších bojlerů nebo elektrických ohřívačů zdarma v režimu chlazení. Příklad systému Delší intervaly údržby. Servis jednotky je nutné provádět pouze každých hodin. To je nejlepší hodnota v oboru. Úspora energie až 35 % Účinný systém rekuperace tepla umožňuje dosáhnout úspor energie až 35 %. Odpadní teplo odebrané z chlazené místnosti je účinně využito jako zdroj tepla pro místnost, kterou je zapotřebí vytápět. Díky tomu lze snížit zatížení kompresoru a výměníku tepla na venkovní jednotce, což umožňuje dosáhnout vynikající rekuperaci tepla. Máte problémy s přívodem elektřiny? Jestliže máte nedostatečný přístup k elektrické energii, naše plynové tepelné čerpadlo může být perfektním řešením: Je poháněno zemním plynem nebo LPG a potřebuje pouze jednofázový zdroj elektrické energie. Umožňuje využití elektrického rozvodu budovy pro další nezbytné požadavky. Snižuje kapitálové náklady na modernizaci elektrických rozvodů pro účely systémů vytápění a chlazení. Snižuje zatížení elektrických rozvodů v budově, zvláště v obdobích špičkového odběru. Zdroj elektřiny je uvolněn pro další použití, například IT servery, komerční chlazení, výrobu, osvětlení atd. Zastaveno Vytápění Chlazení Vytápění Chlazení Vytápění Kapalinové potrubí (kapalinové potrubí pro střední teplotu, střední tlak) Výtlačné potrubí (plynové potrubí pro vysokou teplotu, vysoký tlak) Sací potrubí (plynové potrubí pro nízkou teplotu, nízký tlak) Souprava elektromagnetického ventilu Musí být namontována na všechny zóny, aby umožňovala souběžné vytápění a chlazení. Při souběžném vytápění/chlazení může být v provozu až 24 vnitřních jednotek. Funkce rekuperace oleje poskytuje stabilnější pohodlí a regulaci klimatizace. Souprava elektromagnetického ventilu pro ovládání 3trubkové jednotky Řídicí deska s plošnými spoji pro 3trubkové jednotky Přímý výměník Venkovní výměník tepla ECO G Integrovaný přímý výměník a teplovodní výměník Bez nutnosti odmrazování Rychlejší reakce na potřebu vytápění Výroba teplé užitkové vody při vytápění a chlazení Vodní výměník CZ-P56HR3 Až 5,60 kw CZ-P160HR3 Až 16,00 kw KIT-P56HR3 (CZ-P56HR3+CZ-CAPE2) KIT-P160HR3 (CZ-P160HR3+CZ-CAPE2) Teplá užitková voda je k dispozici 365 dní v roce, ve všech ročních obdobích. Teplá voda se vyrábí efektivně z odpadního tepla motoru. Vynikající řešení pro hotelové projekty s vysokou spotřebou teplé vody. CZ-CAPE2* Řídicí deska s plošnými spoji pro 3trubkové jednotky * Pro nástěnnou montáž. Musí být přidána k CZ-P56HR3 nebo CZ-P160HR3. TEPLÁ VODA O VÝSTUPNÍ TEPLOTĚ 65 C ZDARMA Vnitřní jednotky vzduch-vzduch Vodní potrubí HP 16HP 20HP 25HP Teplá užitková voda zdarma (v režimu chlazení) 23,60 kw 27,10 kw 40,50 kw 256

56 NOVINKA / SYSTÉMY VRF Řada 3trubkových jednotek ECO G GF3 Teplá užitková voda k dispozici ve všech ročních obdobích Teplou užitkovou vodu lze efektivně ohřívat odpadním teplem z motoru při vytápění a chlazení po celý rok. Vynikající sezónní energetická účinnosti, maximálně 204,9 % Poměr výkonu 50 ~ 200 % Bez cyklu odmrazování Maximální celková délka potrubí: 780 m Flexibilní instalace Plný topný výkon až do teploty 21 C (MT) Příprava teplé užitkové vody po celý rok Možnost připojení maximálně 24 vnitřních jednotek HP 16HP 20HP 25HP Model U-16GF3E5 U-20GF3E5 U-25GF3E5 Napětí V 220 / 230 / / 230 / / 230 / 240 Napájení Počet fází Jedna fáze Jedna fáze Jedna fáze Frekvence Hz Výkon chlazení kw 45,00 56,00 71,00 Chladicí zatížení Pdesign kw 45,00 56,00 71,00 sc (LOT21)¹ % 185,20 198,80 204,90 Příkon chlazení kw 1,17 1,40 1,80 Teplá voda v režimu chlazení (s výstupem 65 C) kw 23,60 27,10 40,50 Spotřeba plynu při chlazení kw 45,80 54,80 73,70 Topný výkon Standardní kw 50,00 63,00 80,00 Nízká teplota kw 53,00 67,00 78,00 Chladicí zatížení Pdesign kw 38,00 52,00 60,00 sh (LOT21)¹ % 139,20 140,20 150,90 Příkon vytápění kw 0,56 1,05 0,91 Spotřeba plynu při vytápění Standardní kw 42,20 51,10 68,60 Spouštěcí proud A Objem vzduchu m³/min Akustický výkon Normální/tichý režim db 80 / / / 81 Rozměry V Š H mm 2255 x 1650 x x 1650 x x 2026 x 1000 Čistá hmotnost kg Kapalinové potrubí palce (mm) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) Plynové potrubí palce (mm) 11/8 (28,58) 11/8 (28,58) 11/8 (28,58) Přípojky potrubí Výstup palce (mm) 7/8 (22,22) 1 (25,40) 1 (25,40) Topný plyn palce (mm) 19,05 (R3/4) 19,05 (R3/4) 19,05 (R3/4) Přípojka odvodu kondenzátu spalin mm Dodávka teplé vody vstup/výstup Vnitřní závit Rp3/4 Vnitřní závit Rp3/4 Vnitřní závit Rp3/4 Rozdíl výšek (vstup/výstup) m Chladivo (R410A) / ekvivalent CO 2 kg/tuny 11,50 / 24,00 11,50 / 24,00 11,50 / 24,00 Maximální počet připojitelných vnitřních jednotek Provozní rozsah Chlazení min ~ max C -10 ~ ~ ~ +43 Vytápění min ~ max C -21 ~ ~ ~ +18 Souprava elektromagnetického ventilu KIT-P56HR3 Souprava elektromagnetického ventilu pro ovládání 3trubkové jednotky (až do 5,60 kw) KIT-P56HR3 CZ-P56HR3 Souprava elektromagnetického ventilu (až do 5,60 kw) KIT-P160HR3 CZ-CAPEK2 PLYNOVÝ POHON CZ-CAPE2 KIT-P160HR3 CZ-P160HR3 CZ-CAPE2 LET ZÁRUKA NA 5 KOMPRESOR Řídicí deska s plošnými spoji pro 3trubkové jednotky Souprava elektromagnetického ventilu pro ovládání 3trubkové jednotky (od 5,60 do 16,00 kw) Souprava elektromagnetického ventilu (až do 16,00 kw) Řídicí deska s plošnými spoji pro 3trubkové jednotky Řídicí deska s plošnými spoji pro 3trubkové jednotky pro nástěnnou montáž Sada pro ovládání 3trubkové jednotky CZ-P456HR3 CZ-P656HR3 CZ-P856HR3 CZ-P4160HR3 Skříň se 4 porty (až 5,60 kw) Skříň se 6 porty (až 5,60 kw) Skříň s 8 porty (až 5,60 kw) Skříň se 4 porty (až 16,00 kw) 1) Hodnota SEER/SCOP je vypočítaná na základě hodnot sezónní účinnosti chlazení/vytápění prostoru podle NAŘÍZENÍ KOMISE (EU) 2016/2281. Přidána funkce výstupu horké vody, splněn bezpečnostní standard EU. Šasi modelu 25 HP zvětšeno kvůli zlepšení specifikace. Žebro s nátěrem proti korozi. Funkce automatického odsávání chladiva. Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 257 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

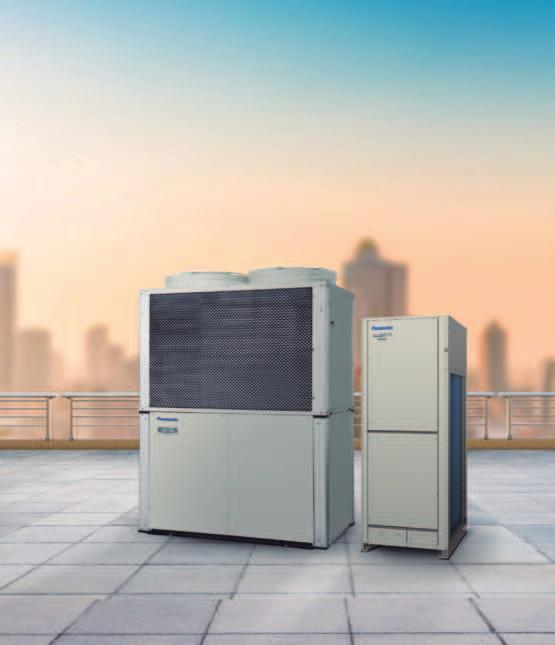

57 HYBRIDNÍ SYSTÉM PANASONIC GHP/EHP. PRVOTŘÍDNÍ INTELIGENTNÍ TECHNOLOGIE GHP + EHP HYBRIDNÍ VRF SYSTÉM 258

58 NOVINKA / SYSTÉMY VRF Využívání výhod plynu a elektřiny pro dosažení nejlepších energetických úspor. GHP PLYNOVÉ EHP ELEKTRICKÉ U-20GES3E5 (20HP) U-10MES2E8 (10HP) Inteligentní ovladač CZ-256ESMC3 Hlavní jednotka GHP Výpočet zátěže GHP a EHP Provoz podle nastavení horního limitu. Individuální řízení výkonu Ovládání zařízení Speciální řízení (odmrazování, rekuperace oleje, regulace 4cestným ventilem/zpracování abnormalit) Schéma hybridního systému GHP/EHP Ovládací vedení Pulz plynu Podřízená jednotka EHP Inteligentní ovladač Sledování požadavků Výpočet vnitřní/celkové zátěže Nastavení horního limitu indikace provozního stupně MAP podle: jednotkové ceny energie, spotřeby elektrické energie, - zátěže klimatizace. Potrubí s chladivem PRVNÍ na SVĚTĚ!* SPOLEČNÝ OKRUH CHLADIVA u JEDNOTEK GHP a EHP Systém GHP a EHP Multi Pulz elektrického napájení * Přestaven v dubnu 2016 jako první technologie na světě společností Panasonic. 1 Snížení špičkové spotřeby elektřiny Spotřeba elektřiny ve špičce se významně sníží díky systému GHP, který spotřebuje méně než 10 % elektřiny systému EHP. * příklad hotelového projektu. Využití elektrické energie Spotřeba elektrické energie Chlazení/vytápění elektřinou Hybridní systém Významné snížení Osvětlení, výtah atd. EHP Hybridní 2 Optimální řízení pro maximalizaci úspor energie Přepínání provozu mezi systémy GHP a EHP podle použití, spotřeby energie a částečné zátěže. * Jedná se o předběžnou specifikaci. Volitelná metoda řízení Účinnost zařízení EHP Pouze elektrický motor Pouze plynový motor Hybridní provoz Oblasti s nízkou účinností GHP Účinnost zařízení Oblasti s nízkou účinností Doba Účinnost zařízení Oblasti s nízkou účinností Stupeň zátěže klimatizace Stupeň zátěže klimatizace Stupeň zátěže klimatizace 3 Ohřev teplé užitkové vody zdarma systémem GHP Teplá voda se ohřívá efektivně odpadním teplem z motoru. Vnitřní jednotky Vodní potrubí TEPLÁ VODA ZDARMA z ODPADNÍHO TEPLA MOTORU * Jedná se o předběžnou specifikaci. 259

59 HYBRIDNÍ SYSTÉM GHP/EHP Je čas šetřit energií při využití výhod plynu a elektřiny díky spolehlivé technologii ECO G/ECOi společnosti Panasonic Nový hybridní systém nabízí inteligentní provozní logiku pro lepší hospodárnost a účinnost využitím toho nejlepšího z ECO G a ECOi. Je to jako hybridní vůz v systému vytápění a chlazení. Jak chytře je provozován systém GHP a EHP v závislosti na vašich potřebách? Inteligentní ovladač umožňuje 4 různé režimy nastavení. Přepíná provoz mezi GHP a EHP nebo současným provozem jednotek za účelem maximalizace účinku dle různých požadavků, např. hospodárnosti a účinnosti. Ekonomický režim Účinný režim GHP první režim EHP první režim Částečná zátěž Částečná zátěž Částečná zátěž Částečná zátěž 100% 100% 100% 100% 70% EHP 30% GHP 30% GHP GHP 30% GHP EHP EHP EHP EHP EHP Výkon (kw) Výkon (kw) Výkon (kw) Výkon (kw) Příklad optimálního řízení: Ekonomický režim Jen EHP Jen GHP Vyvážený provoz 100% % 1 EHP 2 GHP EHP Výkon (kw) VYP ZAP ZAP VYP ZAP ZAP Prioritní režim teplé užitkové vody v hybridním systému a vodním tepelném výměníku Když je během provozu EHP v režimu chlazení požadavek na teplou užitkovou vodu, systém EHP je automaticky vypnut a je zapnut systém GHP pro výrobu teplé užitkové vody zdarma. Vysoce účinný režim Prioritní režim teplé užitkové vody VYP ZAP Vodní tepelný výměník TEPLÁ VODA O VÝSTUPNÍ TEPLOTĚ 65 C ZDARMA ZAP VYP Vodní tepelný výměník Zásobník teplé užitkové vody Zásobník teplé užitkové vody Vnitřní jednotky Vnitřní jednotky VYP ZAP 260

60 NOVINKA / SYSTÉMY VRF 2trubkové hybridní GHP/EHP Prodloužená životnost inteligentním řízením energie. Cílem je, aby jednotky EHP a GHP byly provozovány optimálně Nízké energetické náklady Nízké emise Pohled na technické parametry 4 různá nastavení (ekonomický režim, účinný režim, režim priority GHP, režim priority EHP) Teplá užitková voda s rekuperací energie 26,2 kw (při teplotě 65 C) z odpadního tepla motoru Společný okruh chladiva okruh u jednotek GHP a EHP usnadňuje instalaci Prioritní režim teplé užitkové vody s vodním tepelným výměníkem Možnost připojení až 48 vnitřních jednotek Hybridní GHP Hybridní EHP HP 20HP 10HP Venkovní jednotky U-20GES3E5 U-10MES2E8 Napájení Napětí V 220 / 230 / / 230 / 240 Počet fází Jedna fáze Tři fáze Frekvence Hz Výkon chlazení kw 56,00 28,0 sh (LOT21)¹ % 211,80 275,40 Provozní proud, chlazení A 5,18 10,70 / 10,20 / 9,80 Příkon chlazení kw 1,12 6,41 Teplá voda v režimu chlazení (s výstupem 65 C) kw 26,20 Spotřeba plynu při chlazení kw 52,10 Topný výkon kw 63,00 31,50 sh (LOT21)¹ % 143,20 167,60 Provozní proud, vytápění A 4,79 11,10 / 10,50 / 10,10 Příkon vytápění kw 1,05 6,62 Spotřeba plynu při vytápění Standardní kw 51,10 Spouštěcí proud A 30 1 Objem vzduchu m/min Akustický tlak Normální režim db(a) Akustický výkon Normální režim db Rozměry V Š H mm x x x 770 x Čistá hmotnost kg Přípojky potrubí 2) Plynové potrubí palce (mm) 11/8 (28,58) 7/8 (22,22) Kapalinové potrubí palce (mm) 5/8 (15,88) 3/8 (9,52) Vyrovnávací potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) Ohřívač na odvodu W 40 Chladivo (R410A) / ekvivalent CO 2 kg/tuny 11,05 / 23,0724 5,60 / 11,6928 Maximální přípustný poměr vnitřního/vnějšího výkonu v % 50 ~ ~ 130 Provozní rozsah Chlazení min ~ max C -10 ~ ~ +43 Vytápění min ~ max C -21 ~ ~ +18 1) Hodnota SEER/SCOP je vypočítaná na základě hodnot sezónní účinnosti chlazení/vytápění prostoru podle NAŘÍZENÍ KOMISE (EU) 2016/ ) Viz příručka údržby, jestliže maximální délka potrubí přesahuje 90 metrů (ekvivalentní délka). VYSOKÝ COP PLYNOVÝ POHON LET ZÁRUKA NA 5 KOMPRESOR 261

61 VODNÍ VÝMĚNÍK PRO VYTÁPĚNÍ A CHLAZENÍ Výměna chladicí jednotky. Přívod chlazené vody do jednotek fan coil Výměna chladicí jednotky. Když bylo potřeba vyměnit některé starší chladicí jednotky na konci jejich životnosti, jednotky ECO G s vodním výměníkem umožnily uskutečnit projekt ve fázích, přičemž se nadále využívalo stávající vodní potrubí a jednotky fan coil. Díky tomu mohl být projekt dodán včas, s nižším rozpočtem a zamezilo se všem problémům souvisejícím s použitím chladiva v uzavřených prostorách. 262

62 NOVINKA / SYSTÉMY VRF Když se otevírala jedna ze špičkových londýnských restaurací, potřebovala velké objemy čerstvého vzduchu k zajištění optimálního prostředí pro své hosty. Jednotky ECO G připojené k výměníkům chlazení v rámci vzduchotechnického zařízení zajistily, že byl dodáván správně upravený vzduch v létě i v zimě. Připojení k počítačovému vybavení pro řízení s uzavřenou smyčkou Použití v počítačových místnostech Když bylo potřeba využít veškerou dostupnou elektrickou energii pro zařízení IT přední mezinárodní banky, muselo se chladicí zatížení více než 450 kw zajistit pomocí plynu. Venkovní jednotky byly připojeny přes vodní výměníky k chladicím jednotkám pracujícím "v uzavřené smyčce", a tím se zachovalo klimatizované prostředí s udržovanou teplotou a vlhkostí. Využitím funkce ohřevu teplé vody je do budovy dodáván topný výkon pro ohřev vody přes 100 kw, a z toho plyne další výhoda v podobě významně menšího množství CO 2. Nízkotlaký přívod teplé vody Přívod Odvod Přívod elektřiny Zem. plyn 65 mm CHW F&R Sběrné potrubí 150 mm 100 mm CHW F&R Chladicí zátěž v místnosti A Chladicí zátěž v místnosti B Vzduchem chlazená chladicí jednotka Automatická plnicí jednotka Tlaková nádoba 100 litrů V porovnání s elektrickými chladicími jednotkami tato konstrukce L snížila emise C0 2 o 26 % nebo 166 tun za rok. Specifikace mohou být změněny bez předchozího oznámení. Podmínky hodnocení: vnitřní chlazení 27 C ST 19 C MT, venkovní 35 C ST 24 C MT, vnitřní vytápění 20 C ST, venkovní 7 C ST 6 C MT. Tento nákres je chráněn autorskými právy. // 1. Neměňte měřítko tohoto nákresu. // 2. Chyby/vynechání musí být ihned ohlášeny technikovi. // 3. Veškeré rozměry musí být zkontrolovány na místě. ECOi s vodním výměníkem Elektrický systém VRF s vodním výměníkem Pomocí tohoto vodního tepelného výměníku se snadnou instalací nyní můžete pokrýt projekty až do 51 kw požadavku na teplou vodu nebo 44 kw na chlazenou vodu, a to účinně a nákladově efektivně Příklad renovace hotelu s výměnou stávající chladicí jednotky a systému na ohřev vody pomocí kombinovaného řešení Panasonic ECO G a Aquarea Jednotky ECO G a Aquarea jsou chytrým řešením pro renovace aplikací chlazení/ohřevu s ročními úsporami provozních nákladů přibližně ve výši Příklad systému Chladič jednotky ECO G Vodní tepelný výměník Jednotka fan coil Podlahové TEPLOTA VODY 15 ~ 55 C Vyrovnávací nádrž Vzduchovod* Vodní potrubí Potrubí s chladivem Vzduchotechnická jednotka Venkovní jednotka Vždy je zapotřebí použít vyrovnávací nádrž o minimálním objemu 280 l pro 28 kw a 500 l pro 50 kw. Vyrovnávací nádrž 263

63 2trubkový systém ECOi s vodním výměníkem pro výrobu chlazené a teplé vody Vodní výměník (WHE) pro hydronické aplikace Vodní výměník pro systém ECOi ovládaný pomocí dálkového ovládání časovače CZ-RTC5B. Účinná regulace výkonu, vysoký statický tlak čerpadla. Možnost snadné svislé instalaceumožňuje instalace v omezeném prostoru (až 3 jednotky na sobě)*. Deskový výměník tepla z nerezové oceli s protimrazovou ochranou. Přepínání mezi vytápěním a chlazením. * Nezbytná je souprava (PAW-3WSK) pro stohování. Pohled na technické parametry Vytápění, chlazení a teplá užitková voda Včetně vodního čerpadla třídy A (pouze u modelu P) Flexibilní modularita od 25 kw Lepší částečné zatížení vs. standardní chladicí systém Kompatibilní se všemi centralizovanými ovladači Maximální vzdálenost mezi venkovní jednotkou a vodním tepelným výměníkem: 170 m Maximální výstupní teplota teplé vody: 45 C Minimální výstupní teplota chlazené vody: 5 C Rozsah venkovních teplot v režimu vytápění: 11 C až +15 C (se sadou do nízkých teplot až 25 C) Jednotka Hydrokit s vodním čerpadlem třídy A PAW-250WP5G PAW-500WP5G Jednotka Hydrokit bez čerpadla PAW-250W5G PAW-500W5G Chladicí výkon při teplotě 35 C, výstup vody 7 C kw 25,00 50,00 Topný výkon kw 28,00 56,00 Topný výkon při teplotě +7 C, teplota topné vody 45 C kw 28,00 56,00 COP při teplotě +7 C s teplotou topné vody 45 C W/W 2,97 3,10 Třída energetické účinnosti vytápění při 35 C 1) h i sh (LOT21) 2) % 164,00 158,00 Rozměry V Š H mm 1000 x 575 x x 575 x 1110 Čistá hmotnost kg 135 (140 s čerpadlem) 155 (165 s čerpadlem) Připojení vody Rp2, vnitřní závit (50 A) Rp2, vnitřní závit (50 A) Průtok topné vody ( T=5 K. 35 C) m³/h 5,16 10,32 Výkon integrovaného elektrického ohřívače kw Není součástí Není součástí Snímač průtoku Je součástí Je součástí Vodní filtr Je součástí Je součástí Příkon Maximální proud kw A 0,329 (s vodním čerpadlem třídy A / 0,024 (bez čerpadla) 1,43 (s vodním čerpadlem třídy A / 0,10 (bez čerpadla) 0,574 (s vodním čerpadlem třídy A / 0,024 (bez čerpadla) 2,50 (s vodním čerpadlem třídy A / 0,10 (bez čerpadla) Venkovní jednotka U-10ME2E8 U-20ME2E8 Akustický tlak db(a) Rozměry V Š H mm 1842 x 770 x x 770 x 1000 Čistá hmotnost kg Přípojky potrubí Kapalinové potrubí palce (mm) 3/8 (9,52) 5/8 (15,88) Plynové potrubí palce (mm) 7/8 (22,22) 1-1/8 (28,58) Chladivo (R410A) kg 5,6 *Zapotřebí dodatečný objem chladiva na místě 9,5 *Zapotřebí dodatečný objem chladiva na místě Rozsah délek potrubí/rozdíl výšek (vstup/výstup) m 170/50 (větší vněj. prům) 35 (menší vněj. prům) 170/50 (větší vněj. prům) 35 (menší vněj. prům) Délka potrubí pro jmenovitý výkon m 7,5 7,5 Délka potrubí pro dodatečné chladivo/množství dodatečného chladiva (R410A) m / g/m 0 /viz příručka 0 /viz příručka Provozní rozsah Vytápění min ~ max C -11 ~ +15 3) -11 ~ +15 3) Rozsah výstupní teploty teplé vody Chlazení min ~ max C +5 ~ ~ +15 Vytápění min ~ max C +35 ~ ~ +45 Příslušenství PAW-3WSK Stohovací souprava pro vertikální stohování (4 sady v soupravě) 1) Úroveň energetické účinnosti jednotky: stupnice od A++ do G. 2) Sezónní energetická účinnost prostorového chlazení/vytápění podle NAŘÍZENÍ KOMISE (EU) č. 813/ ) S příslušenstvím pro nízkou teplotu 25 ~ +15 C. Stohovací souprava PAW-3WSK. Je možné stohovat až 3 jednotky. Při stohování jednotek vždy ukotvěte spodní jednotku k zemi použitím kotvicích otvorů. Výpočet výkonu v souladu s podmínkami Eurovent. Akustický tlak je měřen ve vzdálenosti 1 m od venkovní jednotky ve výšce 1,5 m. LET ZÁRUKA NA 5 KOMPRESOR 264

64 NOVINKA / SYSTÉMY VRF 2trubkový systém ECO G s vodním výměníkem pro výrobu chlazené a teplé vody Vodní výměník (WHE) pro hydronické aplikace Vodní tepelný výměník pro systém ECO G ovládaný pomocí dálkového ovládání časovače CZ-RTC5B. Účinná regulace výkonu, vysoký statický tlak čerpadla. Možnost snadné svislé instalaceumožňuje instalace v omezeném prostoru (až 3 jednotky na sobě)*. Deskový výměník tepla z nerezové oceli s protimrazovou ochranou. Přepínání mezi vytápěním a chlazením. * Nezbytná je souprava (PAW-3WSK) pro stohování. Pohled na technické parametry Vytápění, chlazení a teplá užitková voda Včetně vodního čerpadla třídy A (pouze u modelu P) Bez kaskádové instalace až do výkonu 80 kw Teplá užitková voda zdarma z odpadního tepla motoru Kompatibilní se všemi centralizovanými ovladači Maximální vzdálenost mezi venkovní jednotkou a vodním tepelným výměníkem: 170 m Výstupní teploty teplé vody od 35 C až do 55 C Výstupní teploty chladicí vody od 15 C až do +15 C Minimální venkovní teplota v režimu vytápění: 21 C Jednotka Hydrokit s vodním čerpadlem třídy A PAW-500WP5G PAW-710WP5G Jednotka Hydrokit bez čerpadla PAW-500W5G PAW-710W5G Topný výkon kw 60,00 80,00 Topný výkon při teplotě +7 C, teplota topné vody 35 C kw 60,90 81,20 COP při teplotě +7 C s teplotou topné vody 35 C W/W 1,15 1,18 Topný výkon při teplotě +7 C, teplota topné vody 45 C kw 60,00 80,00 COP při teplotě +7 C s teplotou topné vody 45 C W/W 1,02 1,04 Topný výkon při teplotě 7 C, teplota topné vody 35 C kw 48,20 50,80 COP při teplotě 7 C, teplota topné vody 35 C W/W 0,80 0,80 Topný výkon při teplotě 15 C, teplota topné vody 35 C kw 46,30 50,00 COP při teplotě 15 C, teplota topné vody 35 C W/W 0,80 0,80 Chladicí zatížení Pdesign kw 48,00 Třída energetické účinnosti vytápění při 35 C 1) h sh (LOT21) 2) % 130,04 127,94 Výkon chlazení kw Chladicí výkon při teplotě +35 C, výstupní teplota 7 C, vstupní teplota 12 C kw 50,00 67,00 EER při teplotě +35 C, výstupní teplota 7 C, vstupní teplota 12 C W/W 0,78 0,89 Rozměry V Š H mm 1000 x 575 x x 575 x 1110 Čistá hmotnost kg 155 (165 s čerpadlem) 160 (175 s čerpadlem) Připojení vody Rp2, vnitřní závit (50 A) Rp2, vnitřní závit (50 A) Průtok topné vody ( T=5 K. 35 C) m³/h 10,32 13,76 Výkon integrovaného elektrického ohřívače kw Není součástí Není součástí Průtokový spínač Je součástí Je součástí Vodní filtr Je součástí Je součástí Příkon Maximální proud kw A 0,574 (s vodním čerpadlem třídy A / 0,024 (bez čerpadla) 2,50 (s vodním čerpadlem třídy A / 0,10 (bez čerpadla) 0,824 (s vodním čerpadlem třídy A) / 0,024 (bez čerpadla) 3,60 (s vodním čerpadlem třídy A) / 0,10 (bez čerpadla) Venkovní jednotka U-20GE3E5 U-30GE3E5 Akustický výkon Normální/tichý db 80 / / 81 Rozměry V Š H mm 2255 x 1650 x x 2026 x 1000 Čistá hmotnost kg Přípojky potrubí Kapalinové potrubí palce (mm) 5/8 (15,88) 3/4 (19,05) Plynové potrubí palce (mm) 1-1/8 (28,58) 1-1/4 (31,75) Délka potrubí / délka potrubí pro jmenovitý výkon m 7 / / 170 Rozdíl výšek (vstup/výstup) m 50 (větší vněj. prům) 35 (menší vněj. prům) 50 (větší vněj. prům) 35 (menší vněj. prům) Provozní rozsah Vytápění min ~ max C 21 ~ +24 (až do výstupní teploty 45) 21 ~ +24 (až do výstupní teploty 45) Rozsah výstupní teploty teplé vody Chlazení min ~ max C -15 ~ ~ +15 Vytápění min ~ max C +35 ~ ~ +55 Příslušenství PAW-3WSK Stohovací souprava pro vertikální stohování (4 sady v soupravě) 1) Úroveň energetické účinnosti jednotky: Stupnice od A++ do G. 2) Sezónní energetická účinnost prostorového chlazení/vytápění podle NAŘÍZENÍ KOMISE (EU) č. 813/2013. Výpočet výkonu v souladu s podmínkami Eurovent. Akustický tlak je měřen ve vzdálenosti 1 m od venkovní jednotky ve výšce 1,5 m. PLYNOVÝ POHON LET ZÁRUKA NA 5 KOMPRESOR 265

65 DETEKCE ÚNIKŮ A AUTOMATICKÉ ODSÁVÁNÍ CHLADIVA Vylepšování bezpečnosti a životní prostředí Panasonic vyvinul inovativní řešení k detekci úniků chladiva, které poskytuje naprostou jistotu a ochranu pro koncové uživatele, obyvatele budovy a životní prostředí. Systém odsávání chladiva od společnosti Panasonic je ideální pro hotely, kanceláře a veřejné budovy, kde hraje bezpečnost obyvatel a vlastníků budovy hlavní roli. Systém neustále monitoruje úniky chladiva a poskytuje o nich varování ještě dříve, než k únikům dojde. Tím se zabrání velkým ztrátám chladiva a potenciální ztrátě účinnosti systému. Nový systém může snížit potenciální ztrátu chladiva až o 90 %. Kromě zajištění bezpečného a spolehlivého provozu systém odsávání chladiva od společnosti Panasonic přispívá k tomu, aby budova získala další body BREEAM a splnila současnou normu EN , která se týká aplikací, kde koncentrace chladiva přesahují praktický bezpečnostní limit 0,44 kg/m³. Společnost Panasonic vyvinula dvě detekční metody na zajištění naprosté ochrany vlastníků, obyvatel budovy a životního prostředí, které mohou pracovat souběžně. Systém odsávání chladiva Tento inovativní systém odsávání chladiva může být připojen dvěma způsoby: se snímačem úniku, bez snímače úniku, pouze s použitím inovativního algoritmu. Základní funkce odsávání chladiva: Detekce úniku Aktivace procesu odsávání Shromáždění chladiva v nádrži Uzavření ventilů k izolaci chladiva Panasonic nabízí specializované řešení, které lze rychle a jednoduše nainstalovat. Jednotka obsahuje 5 ovládacích kulových ventilů, 30litrový sběrač chladiva a PLC ve skříni se stupněm krytí IP54. Koncovky na přední straně jednotky umožňují snadné zapojení výstražného terminálu, převodníků vysokého a nízkého tlaku a snímačů výstupní teploty pro kondenzační jednotky. Hlavní body: Splňuje legislativní požadavky. Chrání zaměstnance. Chrání životní prostředí. Šetří provozní náklady. Renovace R22 Pokročilá technologie od společnosti Panasonic umožňuje, aby systém pracoval s dříve nainstalovaným potrubím, a to řízením provozního tlaku v rámci systému na úrovni chladiva R22 (33 barů). Díky tomu je zajištěn bezpečný a účinný provoz systému bez ztráty výkonu. Toto nové vybavení také nabízí vyšší COP/EER použitím moderní technologie kompresoru s invertorem a tepelného výměníku. Pokud jste kontaktovali svého dodavatele Panasonic ohledně omezení 266 pro potrubí a získali schválení pro použití systému modernizace Panasonic, musí být provedeny tři hlavní zkoušky k zajištění, že systém může být účinně využit. R22 Nejprve musí být provedena důkladná prohlídka potrubí a opravena případná poškození. Poté je nutné provést RENOVACE R22 zkoušku oleje, aby se zaručilo, že v systému nedošlo během jeho provozu k vyhoření kompresoru. Nakonec je nutné instalovat modernizační soupravu VRF (CZ-SLK2) ke stávajícímu potrubí, aby se zajistilo, že v systému nezbývá žádný olej. R410A

66 NOVINKA / SYSTÉMY VRF NÁVRHOVÝ SOFTWARE PRO VRF Přináší unikátní funkci montážního schématu, která poskytuje detailnější zadání specifikací a podporu vytvoření cenové nabídky s cílem dosáhnout jednoduššího a rychlejšího dokončení práce. S pokročilým VRF software od společnosti Panasonic kompatibilním s programem AutoCAD je navrhování systémů snadnější jako nikdy předtím Společnost Panasonic poskytuje užitečný systém pro návrháře, instalační firmy a prodejce, díky kterému je možné velmi rychle navrhnout a zjistit výkon systémů, vytvořit schémata zapojení a vydat seznam potřebných dílů pouhým stisknutím tlačítka. Software VRF Designer od společnosti Panasonic je možné použít pro všechny systémy Panasonic VRF ME2, LE a MF3. Společnost Panasonic rozpoznala důležitost neustále se zvyšujících nároků na rychlou a přesnou odezvu na požadavky zákazníků v našem oboru. Na našem trhu je čím dál větší důraz kladen na energetickou účinnost. Tato schopnost vypočítat chladicí/topný výkon a poskytnout informace o skutečných podmínkách návrhu je velkou výhodou pro každého architekta, poradce, dodavatele nebo koncového uživatele. Panasonic rozumí svému náročnému oboru, kde hlavní roli hraje čas. Jsme rádi, že můžeme představit novou generaci našeho softwaru pro návrh systému. Software VRF Designer od společnosti Panasonic byl upraven tak, aby byl proces výběru a návrhu co nejrychlejší a nejsnazší. Balíček pro návrh využívá systémové průvodce a importovací nástroje, které umožňují tvorbu jednoduchých i komplexních systémů. Systém navíc umožňuje přetahování vnějších a vnitřních jednotek na interaktivní ploše. Uživatel si tak může vytvořit vše od realistických schémat podlaží s podrobnými schématy zapojení, které pak může rozeslat s cenovou nabídkou a vytvořit návody k instalaci. Funkce: Montážní schéma, výběr návrhu od nákresu podlaží budovy Jakýkoli formát nákresu (dxf, jpg, png, apod.) Konvenční základní schéma Snadno použitelní průvodci systémem Funkce automatického návrhu potrubí a kabeláže Změněné parametry dle podmínek a potrubí Export do formátů Auto(CAD) (dxf), Excel a PDF Podrobná schémata kabeláže a potrubí Automatická cenová nabídka Automatická asistence pro nabídkovou dokumentaci SEER, SCOP ESEER Panasonic VRF Service Checker Panasonic zpřístupní VRF Service Checker instalačním firmám a firmám, které uvádí systémy do provozu, jako je komunikační rozhraní k systémům VRF od společnosti Panasonic. Tento snadno ovladatelný nástroj kontroluje všechny parametry systému. Nástroj VRF Service Checker umožňuje: Připojit se k ECOi a Mini ECOi kdekoli na sběrnici P-Link. Prohledat sběrnici P-Link za účelem ověření připojených systémů. Sledovat všechny vnitřní a venkovní jednotky současně na 1 obrazovce. Sledovat všechny údaje o teplotě, tlaku, poloze ventilů a stavu alarmů na 1 obrazovce. Údaje je možné zobrazit v grafickém nebo číselném formátu. Ovládání ZAPNUTÍ/VYPNUTÍ, REŽIMU, NASTAVENÉ TEPLOTY, VENTILÁTORU a ZKUŠEBNÍHO režimu vnitřní jednotky. Přepínání mezi různými systémy na stejné komunikační sběrnici P-Link (pouze ECOi). Sledování a záznam v nastaveném časovém intervalu. Záznam a pozdější kontrola údajů. Aktualizace softwaru jako ROM flash writer. Tento nástroj Panasonic VRF Service Checker je k dispozici u vašeho servisního partnera. Jednotka rozhraní 267

67 NOVÉ VNITŘNÍ JEDNOTKY SYSTÉMŮ VRF 268

68 NOVINKA / SYSTÉMY VRF 269

69 ŘADY VNITŘNÍCH JEDNOTEK SYSTÉMŮ ECOi A ECO G Strana 1,50 kw 2,20 kw 2,80 kw 3,00 kw 3,60 kw 4,00 kw 4,50 kw Str. 272 Str. 274 Str cestná kazetová jednotka typu U2 4cestná kazetová jednotka typu Y2 2cestná kazetová jednotka typu L1 S-22MU2E5A S-28MU2E5A S-36MU2E5A S-45MU2E5A S-15MY2E5A S-22MY2E5A S-28MY2E5A S-36MY2E5A S-45MY2E5A S-22ML1E5 S-28ML1E5 S-36ML1E5 S-45ML1E5 1cestná kazetová jednotka Str. 276 typu D1 S-28MD1E5 S-36MD1E5 S-45MD1E5 Kanálová jednotka s Str. 277 variabilním statickým tlakem typu F2 S-15MF2E5A S-22MF2E5A S-28MF2E5A S-36MF2E5A S-45MF2E5A Kanálová jednotka nízká Str. 278 s variabilním statickým tlakem typu M1 S-15MM1E5A S-22MM1E5A S-28MM1E5A S-36MM1E5A S-45MM1E5A Str. 279 Kanálová jednotka s vysokým statickým tlakem typu E2 Str. 280 Rekuperace tepla s přímým výparníkem PAW-500ZDX3N PAW-800ZDX3N PAW-01KZDX3N Str. 281 Stropní jednotka typu T2 S-36MT2E5A S-45MT2E5A Str. 282 NOVINKA parapetní jednotka typu G1 S-22MG1E5 S-28MG1E5 S-36MG1E5 S-45MG1E5 Str. 284 Nástěnná jednotka typu K2 S-15MK2E5A S-22MK2E5A S-28MK2E5A S-36MK2E5A S-45MK2E5A Str. 285 Podlahová jednotka typu P1 S-22MP1E5 S-28MP1E5 S-36MP1E5 S-45MP1E5 Str. 286 Skrytá parapetní jednotka typu R1 S-22MR1E5 S-28MR1E5 S-36MR1E5 S-45MR1E5 Str. 287 Jednotka Hydrokit pro ECOi, teplota vody 45 C Strana 16,00 kw 28,00 kw 56,00 kw 84,00 kw 112,00 kw 140,00 kw 168,00 kw Str. 294 Souprava pro připojení výparníku VZT jednotky 16, 28 a 56 kw PAW-160MAH2/M/L PAW-280MAH2/M/L PAW-560MAH2/M/L PAW-280MAH2/M/L + PAW-560MAH2/M/L PAW-560MAH2/M/L x 2 PAW-280MAH2/M/L + PAW-560MAH2/M/L x 2 PAW-560MAH2/M/L x 3 Strana 250 m³/h 350 m³/h 500 m³/h 800 m³/h m³/h Str. 298 Ventilační systém s rekuperací tepla FY-250ZDY8R FY-350ZDY8R FY-500ZDY8R FY-800ZDY8R FY-01KZDY8R 270

70 NOVINKA / SYSTÉMY VRF 5,60 kw 6,00 kw 7,30 kw 9,00 kw 10,60 kw 14,00 kw 16,00 kw 22,40 kw 28,00 kw S-56MU2E5A S-60MU2E5A S-73MU2E5A S-90MU2E5A S-106MU2E5A S-140MU2E5A S-160MU2E5A S-56MY2E5A S- 56ML1E5 S-73ML1E5 S-56MD1E5 S-73MD1E5 S-56MF2E5A S-60MF2E5A S-73MF2E5A S-90MF2E5A S-106MF2E5A S-140MF2E5A S-160MF2E5A S-56MM1E5A S-224ME2E5 S-280ME2E5 S-56MT2E5A S-73MT2E5A S-106MT2E5A S-140MT2E5A S-56MG1E5 S-56MK2E5A S-73MK2E5A S-106MK2E5A S-56MP1E5 S-71MP1E5 S-56MR1E5 S-71MR1E5 S-80MW1E5 S-125MW1E5 Strana 7,90 kw 12,00 kw 15,00 kw 19,00 kw 23,60 kw 27,60 kw Str. 296 Str. 296 Dveřní clona typu LS s výparníkem Dveřní clona typu HS s výparníkem PAW-10EAIRC-LS PAW-15EAIRC-LS PAW-20EAIRC-LS PAW-25EAIRC-LS PAW-10EAIRC-HS PAW-15EAIRC-HS PAW-20EAIRC-HS PAW-25EAIRC-HS 271

71 4CESTNÁ KAZETOVÁ JEDNOTKA S NANOE X Systém VRF s vysokým výkonem. Osvědčený výkon a vysoká účinnost Tyto kazetové jednotky nabízejí vylepšenou technologii Econavi a čisticí systém nanoe X pro zvýšení pohodlí, zdraví a efektivity v místě použití. Díky pokročilé konstrukci a technologii, například díky novému, vysoce výkonnému turbo ventilátoru, efektivnějšímu a tiššímu filtru vzduchu nanoe X zajišťujícímu zcela zdravé prostředí, a podlahovému snímači teploty a vlhkosti zajišťujícímu vyšší míru kontroly nabízí nová 4cestná kazetová jednotka Panasonic U zdravé prostředí a komfort. Vždy čerstvý a čistý vzduch díky nanoe X K dispozici je systém nanoe X s pokročilou technologií klimatizace vzduchu v místnosti. Režim čištění může pracovat zároveň s vytápěním a chlazením nebo nezávisle na něm. Inhibice určitých virů, bakterií a pachů (bakterie, plísně, pyly, viry a cigaretový kouř). Radikály OH v systému nanoe X zbavují bakterie vodíku, čímž dochází k účinnému odstranění zápachu a sterilaci. Vyčistěte vnitřní jednotku pomocí nanoe X + řízení vysoušení: vnitřek vnitřní jednotky lze vyčistit krátkým spuštěním systému s nanoe X a vysoušením. K použití funkce nanoe X je zapotřebí CZ-RTC5B a volitelné příslušenství CZ-CNEXU1. Inteligentní snímač Econavi Inteligentní senzor aktivity osob a podlahový snímač teploty umožňují snižovat plýtvání energií optimalizací provozu klimatizace. Pokročilé funkce Econavi 2 snímače (pohyb a podlahová teplota) mohou odhalit plýtvání energií a účinně s ním bojovat. Teplotu podlahy lze rozpoznat až do výšky stropu 5 metrů. Exkluzivní panel Econavi. Volitelné příslušenství (CZ-KPU3AW) Maximálně 5,0 m Oblast, kterou snímá snímač pohybu Oblast, kterou zaznamenává snímač teploty podlahy. 1,0m Snímač teploty podlahy Tento snímač detekuje průměrnou teplotu podlahy a v případě, že je tato teplota nízká, zahájí cirkulaci vzduchu. Snímač pohybu Tento snímač detekuje míru lidské aktivity a efektivně řídí provoz. Je zapotřebí kabelový dálkový ovladač CZ-RTC5B. 7 ~ 9m Snímač vlhkosti Nový snímač vlhkosti zahrnuje funkci sání vzduchu, realizuje úsporu energie a zvyšuje komfort na základě teploty a vlhkosti. nízká < Vlhkost > vysoká Skupinové ovládání, funkce cirkulace Cirkulace je aktivována, když je místnost prázdná, aby došlo k rovnoměrnému rozložení vzduchu a minimalizaci teplotních mezer, a to v režimu vytápění i chlazení. < Teplota > vysoká Pokud je vlhkost při chlazení nízká, nastavení teploty se zvýší. Normální provoz Teplota se nastaví na nižší hodnotu, pokud je vlhkost vysoká. nízká Cirkulace při zjištění chybějícího pohybu (10 minut) Nepřímý tok vzduchu při detekci pohybu 272

72 NOVINKA / SYSTÉMY VRF 4cestná kazetová jednotka typu U2 4cestné kazetové jednotky Panasonic U2 s novým designem panelu a 2 typy skříně s rozdílnou výškou CZ-KPU3W Standardní panel. CZ-KPU3AW Volitelná panelová jednotka Econavi (je zapotřebí CZ-RTC5B) CZ-CNEXU1 Volitelná souprava nanoe X (je zapotřebí CZ-RTC5B). Pohled na technické parametry Vysoce výkonný turbo ventilátor, nový systém vedení pro tepelný výměník Nižší hlučnost při nízkých otáčkách ventilátoru Výška stropu až 5,0 m Jedna z nejnižších hmotností v oboru, snadné zapojení potrubí Econavi: přidán snímač teploty podlahy a vlhkosti, detekce množství aktivity a nový cirkulační systém nanoe X: První 10 pro CAC (10násobek čisticího výkonu), Vnitřní čištění díky 10 nanoe X + regulaci vysoušení Výkonné čerpadlo kondenzátu umožňující výtlak 850 mm Otvor pro přívod čerstvého vzduchu Přípojka pro vzduchovod Volitelný vzduchový nástavec sání CZ-FDU2 PAW-RE2C4 Ovládání pro hotelové využití. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-RWS3 + CZ-RWRU3 Infračervený dálkový ovladač. CZ-RE2C2 Zjednodušený kabelový dálkový ovladač. Model S-22MU2E5A S-28MU2E5A S-36MU2E5A S-45MU2E5A S-56MU2E5A S-60MU2E5A S-73MU2E5A S-90MU2E5A S-106MU2E5A S-140MU2E5A S-160MU2E5A Výkon chlazení kw 2,20 2,80 3,60 4,50 5,60 6,00 7,30 9,00 10,60 14,00 16,00 Příkon chlazení W 20,00 20,00 20,00 20,00 25,00 35,00 40,00 40,00 95,00 100,00 115,00 Proud (chlazení) A 0,19 0,19 0,19 0,19 0,22 0,31 0,33 0,36 0,71 0,76 0,89 Topný výkon kw 2,50 3,20 4,20 5,00 6,30 7,10 8,00 10,00 11,40 16,00 18,00 Příkon vytápění W 20,00 20,00 20,00 20,00 25,00 35,00 40,00 40,00 85,00 100,00 105,00 Proud (vytápění) A 0,17 0,17 0,17 0,17 0,20 0,30 0,32 0,34 0,65 0,73 0,80 Typ ventilátoru Objem vzduchu Vys./stř./ níz. m³/min Turbo ventilátor 14,50 / 13,00 / 11,50 Turbo ventilátor 14,50 / 13,00 / 11,50 Turbo ventilátor 14,50 / 13,00 / 11,50 Turbo ventilátor 15,50 / 13,00 / 11,50 Turbo ventilátor 17,00 / 13,50 / 11,50 Turbo ventilátor 21,00 / 16,00 / 13,00 Turbo ventilátor 22,50 / 16,00 / 13,00 Turbo ventilátor 23,00 / 18,50 / 14,00 Turbo ventilátor 35,00 / 26,00 / 20,00 Turbo ventilátor 36,00 / 27,00 / 21,50 Turbo ventilátor 37,00 / 29,00 / 25,00 Akustický tlak/výkon Vys./stř./ níz. db(a) / db 30 / 29 / / 44 / / 29 / / 44 / / 29 / / 44 / / 29 / / 44 / / 30 / / 45 / / 32 / / 47 / / 32 / / 47 / / 35 / / 50 / / 38 / / 53 / / 39 / / 54 / / 40 / / 55 / 53 Rozměry (V Š H) Vnitřní (panel) mm 256 x 840 x 840 (33,5 mm x 950 x 950) 256 x 840 x 840 (33,5 x 950 x 950) 256 x 840 x 840 (33,5 x 950 x 950) 256 x 840 x 840 (33,5 x 950 x 950) 256 x 840 x 840 (33,5 x 950 x 950) 256 x 840 x 840 (33,5 x 950 x 950) 256 x 840 x 840 (33,5 x 950 x 950) 256 x 840 x 840 (33,5 x 950 x 950) 319 x 840 x 840 (33,5 x 950 x 950) 319 x 840 x 840 (33,5 x 950 x 950) Čistá hmotnost (panel) kg 21 (5) 21 (5) 21 (5) 21 (5) 21 (5) 21 (5) 21 (5) 21 (5) 25 (5) 25 (5) 25 (5) Přípojky potrubí 319 x 840 x 840 (33,5 x 950 x 950) Kapalina palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) Plyn palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) Konstrukce panelu Plochý design, který dobře zapadne do interiéru budovy. Pozici 4 vzduchových klapek lze nastavit individuálně. 2 typy skříně s rozdílnou výškou (stejné jako aktuální) 25,6 cm a 31,9 cm Společnost Panasonic uvádí na trh moderní ploché panelové provedení, které bude vhodné do každého prostoru. Tyto kazetové jednotky byly navrženy tak, aby uspokojily nároky dnešního zákazníka na vysokou úsporu energie, maximální pohodlí a zdravější vzduch. Potrubí odvodu kondenzátu lze zvednout do maximální výše 850 mm od spodní části podhledu. Nepokoušejte se ho zvedat výše než 850 mm. Pokud tak učiníte, dojde k úniku vody. 300 mm nebo méně (co nejkratší) A Spodní část stropní desky B A: 850 mm nebo méně. B: 666 mm nebo méně. * Délka dodaného drenážního potrubí = 250 mm. 28% AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR OVLÁDÁNÍ VLHKOSTI JEMNÉ SUCHÉ CHLAZENÍ OVLÁDÁNÍ AUTOMATICKÉ KLAPKY AUTOMATICKÝ RESTART POHYB VZDUCHU VESTAVĚNÉ ČERPADLO KONDENZÁTU VOLITELNÁ WLAN PROPOJITELNOST S BMS ECONAVI A OVLÁDÁNÍ PŘES INTERNET: Volitelné. Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 273 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

73 4cestná kazetová jednotka typu Y2 Jednotka je navržena tak, aby se přesně hodila do stropního otvoru mm bez nutnosti měnit uspořádání rastru stropu. Jednotka Y2 je ideální pro malé komerční aplikace a modernizace. Kromě toho se díky vylepšení účinnosti jedná o jednu z nejpokročilejších jednotek v oboru. CZ-KPY3AW Panel mm. CZ-KPY3BW Panel mm. Pohled na technické parametry Minikazetová jednotka se hodí do stropního rastru mm Distribuce čerstvého vzduchu Proudění vzduchu ve více směrech Výkonné čerpadlo kondenzátu umožňující výtlak 850 mm Vylepšený design ventilátorů a lamel výměníku Stejnosměrné motory ventilátorů s proměnlivými otáčkami, nové výměníky atd. zajišťují efektivní spotřebu energie PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-CENSC1 Volitelný snímač Econavi. CZ-RWS3 Infračervený dálkový ovladač. CZ-RE2C2 Zjednodušený kabelový dálkový ovladač. Model S-15MY2E5A S-22MY2E5A S-28MY2E5A S-36MY2E5A S-45MY2E5A S-56MY2E5A Výkon chlazení kw 1,50 2,20 2,80 3,60 4,50 5,60 Příkon chlazení W 35,00 35,00 35,00 40,00 40,00 45,00 Provozní proud, chlazení A 0,30 0,30 0,30 0,30 0,32 0,35 Topný výkon kw 1,70 2,50 3,20 4,20 5,00 6,30 Příkon vytápění W 30,00 30,00 30,00 35,00 35,00 40,00 Provozní proud, vytápění A 0,25 0,25 0,30 0,30 0,30 0,30 Typ ventilátoru Radiální ventilátor Radiální ventilátor Radiální ventilátor Radiální ventilátor Radiální ventilátor Radiální ventilátor Objem vzduchu (Vys./stř./níz.) Chlad m³/min 8,90 / 8,20 / 5,60 9,10 / 8,20 / 5,60 9,30 / 8,40 / 5,60 9,70 / 8,70 / 6,00 10,00 / 9,30 / 8,20 10,40 / 9,80 / 8,50 Teplo m³/min 9,10 / 8,40 / 5,60 9,30 / 8,40 / 5,60 9,60 / 8,70 / 5,60 9,90 / 9,10 / 6,00 10,30 / 9,60 / 8,20 11,10 / 9,80 / 8,70 Akustický tlak Vys./stř./níz. db(a) 34 / 31 / / 31 / / 31 / / 32 / / 34 / / 37 / 34 Akustický výkon Vys./stř./níz. db 49 / 46 / / 46 / / 46 / / 47 / / 49 / / 52 / 49 Rozměry (V Š H) Vnitřní mm 288 x 583 x x 583 x x 583 x x 583 x x 583 x x 583 x 583 Panel 3A mm 31 x 700 x x 700 x x 700 x x 700 x x 700 x x 700 x 700 Panel 3B mm 31 x 625 x x 625 x x 625 x x 625 x x 625 x x 625 x 625 Čistá hmotnost kg 20,4 (18 + 2,4) 20,4 (18 + 2,4) 20,4 (18 + 2,4) 20,4 (18 + 2,4) 20,4 (18 + 2,4) 20,4 (18 + 2,4) Přípojky potrubí Kapalinové potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Plynové potrubí palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) Výška odvodu kondenzátu je cca 850 mm od povrchu stropu Výšku odvodu kondenzátu je možné zvýšit o přibližně 350 mm nad běžnou hodnotu použitím čerpadla kondenzátu s vysokým výtlakem. V takovém případě je také možné použít dlouhé vodorovné potrubí. Lehká jednotka o hmotnosti pouhých 18,4 kg je při své výšce jen 288 mm také velmi nízká. Díky tomu je možné ji instalovat i do úzkých stropních prostor. Až 288 mm* Až 350 mm. Až 850 mm 28% AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY OVLÁDÁNÍ AUTOMATICKÉ KLAPKY AUTOMATICKÝ RESTART POHYB VZDUCHU VESTAVĚNÉ ČERPADLO KONDENZÁTU VOLITELNÁ WLAN PROPOJITELNOST S BMS ECONAVI A OVLÁDÁNÍ PŘES INTERNET: Volitelné. 274

74 NOVINKA / SYSTÉMY VRF 2cestná kazetová jednotka typu L1 Nízké, kompaktní a lehké jednotky Významného snížení rozměrů a hmotnosti bylo dosaženo vylepšením konstrukce v okolí ventilátoru. Hmotnost všech modelů je nyní 30 kg. Pohled na technické parametry Průtok a distribuce vzduchu se mění automaticky podle provozního režimu jednotky. Odvod kondenzátu je možný až do výšky 500 mm od odpadní přípojky. Jednoduchá údržba. CZ-02KPL2 Panel CZ-03KPL2 Panelová jednotka pro S-73ML1E5) Jednoduchá údržba Vana na kondenzát je vybavena místním zapojením a může být vyjmuta. Skříň ventilátoru má dělenou konstrukci a motor ventilátoru je po demontáži spodní části skříně možné snadno vyjmout. PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-RWS3 + CZ-RWRL3 Infračervený dálkový ovladač. CZ-RE2C2 Zjednodušený kabelový dálkový ovladač. Model S-22ML1E5 S-28ML1E5 S-36ML1E5 S-45ML1E5 S-56ML1E5 S-73ML1E5 Výkon chlazení kw 2,20 2,80 3,60 4,50 5,60 7,30 Příkon chlazení W 90,00 92,00 93,00 97,00 97,00 145,00 Provozní proud, chlazení A 0,45 0,45 0,45 0,45 0,45 0,65 Topný výkon kw 2,50 3,20 4,20 5,00 6,30 8,00 Příkon vytápění W 58,00 60,00 61,00 65,00 65,00 109,00 Provozní proud, vytápění A 0,29 0,29 0,29 0,29 0,29 0,48 Typ ventilátoru Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Objem vzduchu Vys./stř./níz. m³/min 8,00 / 7,00 / 6,00 9,00 / 8,00 / 7,00 9,70 / 8,70 / 7,70 11,00 / 9,00 / 8,00 11,00 / 9,00 / 8,00 19,00 / 16,00 / 14,00 Akustický tlak Vys./stř./níz. db(a) 30 / 27 / / 29 / / 31 / / 33 / / 33 / / 35 / 33 Rozměry (V Š H) Vnitřní mm 350 x 840 x x 840 x x 840 x x 840 x x 840 x x x 600 Panel mm 8 x x x x x x x x x x x x 680 Čistá hmotnost (panel) kg 23 (5,5) 23 (5,5) 23 (5,5) 23 (5,5) 23 (5,5) 30 (9) Přípojky potrubí Kapalinové potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52) Plynové potrubí palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) Automatické ovládání klapky Průtok a distribuce vzduchu se mění automaticky podle provozního režimu jednotky. Část automatické klapky Chlazení (ventilátor) Vytápění (vys., stř.) Odvod kondenzátu je možný až do výšky 500 mm od odpadní přípojky Údržbu čerpadla kondenzátu je možné provádět ze dvou stran: z levé strany (strana s potrubím) a z vnitřní části jednotky. 300 mm nebo méně 500 mm nebo méně 310 mm AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY OVLÁDÁNÍ AUTOMATICKÉ KLAPKY AUTOMATICKÝ RESTART POHYB VZDUCHU VESTAVĚNÉ ČERPADLO KONDENZÁTU VOLITELNÁ WLAN PROPOJITELNOST S BMS OVLÁDÁNÍ PŘES INTERNET: Volitelné. Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 275 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

75 1cestná kazetová jednotka typu D1 Řada nízkých jednocestných kazetových jednotek D1 s výkonným, ale tichým ventilátorem, je navržena pro instalaci do podhledu až do výšky 4,2 m. CZ-KPD2 Panel Pohled na technické parametry Nízký profil. Vhodná pro standardní a vysoké stropy. Vestavěné čerpadlo kondenzátu poskytuje výtlak 590 mm. Snadná instalace a údržba. Výšku pro zavěšení lze snadno upravit. Využívá stejnosměrný motor ventilátoru pro zlepšení energetické účinnosti. PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-RWS3 + CZ-RWRD3 Infračervený dálkový ovladač. CZ-RE2C2 Zjednodušený kabelový dálkový ovladač. Model S-28MD1E5 S-36MD1E5 S-45MD1E5 S-56MD1E5 S-73MD1E5 Výkon chlazení kw 2,80 3,60 4,50 5,60 7,30 Příkon chlazení W 51,00 51,00 51,00 60,00 87,00 Provozní proud, chlazení A 0,39 0,39 0,39 0,46 0,70 Topný výkon kw 3,20 4,20 5,00 6,30 8,00 Příkon vytápění W 40,00 40,00 40,00 48,00 76,00 Provozní proud, vytápění A 0,35 0,35 0,35 0,41 0,65 Typ ventilátoru Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Objem vzduchu Vys./stř./níz. m³/min 12,00 / 10,00 / 9,00 12,00 / 10,00 / 9,00 12,00 / 11,00 / 10,00 13,00 / 11,50 / 10,00 18,00 / 15,00 / 13,00 Akustický tlak Vys./stř./níz. db(a) 36 / 34 / / 34 / / 35 / / 36 / / 40 / 36 Rozměry (V Š H) Vnitřní mm 200 x x x x x x x x x x 710 Panel mm 20 x x x x x x x x x x 800 Čistá hmotnost (panel) kg 21 (5,5) 21 (5,5) 21 (5,5) 21 (5,5) 22 (5,5) Přípojky potrubí Kapalinové potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52) Plynové potrubí palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) Výška odvodu kondenzátu 300 mm nebo méně 590 mm Díky 3 typům systému foukání vzduchu lze jednotky používat různým způsobem. 1. Jednosměrný systém foukání dolů Výkonný jednosměrný systém foukání dolů dosáhne podlahy i z vysokého stropu (až 4,2 m). 2. Dvousměrný stropní systém U stropních jednotek se kombinují systémy foukání dolů a foukání dopředu, aby se pokryla široká oblast. 3. Jednosměrný stropní systém Výkonný stropní systém s foukáním dopředu efektivně klimatizuje prostor před jednotkou. (Zapotřebí je další příslušenství). AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY OVLÁDÁNÍ AUTOMATICKÉ KLAPKY AUTOMATICKÝ RESTART POHYB VZDUCHU VESTAVĚNÉ ČERPADLO KONDENZÁTU VOLITELNÁ WLAN PROPOJITELNOST S BMS OVLÁDÁNÍ PŘES INTERNET: Volitelné. 276

76 NOVINKA / SYSTÉMY VRF Kanálová jednotka s variabilním statickým tlakem typu F2 Kanálová jednotka typ F2 je speciálně navržena pro instalaci do vzduchovodu Standardně je vybavena vnitřním filtrem. Pohled na technické parametry Nejnižší hlučnost v tomto oboru od 25 db(a). Vestavěné čerpadlo kondenzátu poskytuje výtlak 785 mm. Snadná instalace a údržba. Snímač teploty vystupujícího vzduchu zabraňuje vniknutí studeného vzduchu. Konfigurovatelný ovladač teploty vzduchu. Vstupní nástavec vzduchu Průměr klapek Model 15, 22, 28, 36, 45 & 56 2 x Ø200 CZ-DUMPA56MF2 60, 73 & 90 3 x Ø200 CZ-DUMPA90MF2 106, 140 & x Ø200 CZ-DUMPA160MF2 PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-CENSC1 Volitelný snímač Econavi. CZ-RWS3 + CZ-RWRC3 Infračervený dálkový ovladač. CZ-RE2C2 Zjednodušený kabelový dálkový ovladač. Model S-15MF2E5A S-22MF2E5A S-28MF2E5A S-36MF2E5A S-45MF2E5A S-56MF2E5A S-60MF2E5A S-73MF2E5A S-90MF2E5A S-106MF2E5A S-140MF2E5A S-160MF2E5A Výkon chlazení kw 1,50 2,20 2,80 3,60 4,50 5,60 6,00 7,30 9,00 10,60 14,00 16,00 Příkon chlazení W 70,00 70,00 70,00 70,00 70,00 100,00 120,00 120,00 135,00 195,00 215,00 225,00 Proud (chlazení) A 0,57 0,57 0,57 0,57 0,57 0,74 0,89 0,89 0,97 1,30 1,44 1,50 Topný výkon kw 1,70 2,50 3,20 4,20 5,00 6,30 7,10 8,00 10,00 11,40 16,00 18,00 Příkon vytápění W 70,00 70,00 70,00 70,00 70,00 100,00 120,00 120,00 135,00 200,00 210,00 225,00 Proud (vytápění) A 0,57 0,57 0,57 0,57 0,57 0,74 0,89 0,89 0,97 1,34 1,42 1,50 Typ ventilátoru Objem vzduchu¹ Vys./stř./ níz. m³/min Ventilátor Sirocco 14,00 / 13,00 / 9,00 Ventilátor Sirocco 14,00 / 13,00 / 9,00 Ventilátor Sirocco 14,00 / 13,00 / 9,00 Ventilátor Sirocco 14,00 / 13,00 / 9,00 Ventilátor Sirocco 14,00 / 13,00 / 10,00 Ventilátor Sirocco 16,00 / 15,00 / 12,00 Ventilátor Sirocco 21,00 / 19,00 / 15,00 Ventilátor Sirocco 21,00 / 19,00 / 15,00 Ventilátor Sirocco 25,00 / 23,00 / 19,00 Ventilátor Sirocco 32,00 / 26,00 / 21,00 Ventilátor Sirocco 34,00 / 29,00 / 23,00 Ventilátor Sirocco 36,00 / 32,00 / 25,00 Externí statický tlak Pa 70 (10-150) 70 (10-150) 70 (10-150) 70 (10-150) 70 (10-150) 70 (10-150) 70 (10-150) 70 (10-150) 70 (10-150) 100 (10-150) 100 (10-150) 100 (10-150) Akustický tlak/výkon Vys./stř./ níz. db(a) / db 33 / 29 / / 51 / / 29 / / 51 / / 29 / / 51 / / 29 / / 51 / / 32 / / 54 / / 32 / / 54 / / 32 / / 54 / / 32 / / 54 / / 34 / / 56 / / 34 / / 56 / / 35 / / 57 / / 36 / / 58 / 55 Rozměry/ Čistá hmotnost Přípojky potrubí V Š H mm / kg 290 x 800 x 700 / x 800 x 700 / x 800 x 700 / x 800 x 700 / x 800 x 700 / x 800 x 700 / x x 700 / x x 700 / x x 700 / x x 700 / x x 700 / x x 700 / 46 Kapalina palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) Plyn palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 1) Hodnota platí pro standardní nastavení při dodávce (křivka H 8, křivka M 5, křivka L 1). Výkonnější čerpadlo kondenzátu Díky použití čerpadla kondenzátu s vysokým výtlakem je možné zvednout odvodní potrubí kondenzátu až na 785 mm od spodní části jednotky. Až 300 mm Až 500 mm 201 mm Výhody jednotky F2 Automatická funkce nastavení požadovaného statického tlaku, kterou lze snadno aktivovat pomocí standardního kabelového dálkového ovladače časovače. Je možné zvýšit citelný chladicí výkon upravením objemu průtoku vzduchu tak, aby byly téměř úplně eliminovány ztráty latentního tepla. To je možné díky výjimečně velkému povrchu výměníku tepla, v kombinaci se zvýšením objemu vzduchu manuálním výběrem křivky vyšších otáček ventilátoru pomocí standardního kabelového dálkového ovladače, při uvedení systému do provozu spolu s výchozím aktivním ovládáním vypnutí dle teploty výměníku a variabilní regulace teploty výparníku na základě zátěže místnosti. 28% VČETNĚ FILTRU AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY AUTOMATICKÝ RESTART VESTAVĚNÉ ČERPADLO KONDENZÁTU VOLITELNÁ WLAN PROPOJITELNOST S BMS ECONAVI a OVLÁDÁNÍ PŘES INTERNET: Volitelné. Schéma č. 1 S-22MF2E5A Externí statický tlak (Pa) Limitní čára Průtokový objem vzduchu (m³/min, volitelné otáčky ventilátoru) Křivka tlakové ztráty na vzduchovodu Jmenovitý průtok vzduchu Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 277 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

77 Kanálová jednotka nízká s variabilním statickým tlakem typu M1 Ultratenká jednotka M1 je jedním z nejlepších výrobků svého typu v tomto oboru S výškou pouhých 200 mm umožňuje lepší flexibilitu instalace, a jednotka tak může být použita v mnohem více aplikacích. Kromě toho má vysokou účinnost a je extrémně tichá. Díky tomu je velmi oblíbená u mnoha uživatelů, včetně hotelů a malých kanceláří. Pohled na technické parametry Nízký profil: 200 mm u všech modelů. Stejnosměrný motor ventilátoru podstatně snižuje spotřebu energie. Ideální pro hotely s velmi úzkými stropními podhledy. Snadná údržba a servis přes externí rozvodnou skříň. Statický tlak 40 Pa umožňuje připojení vzduchovodu. Obsahuje čerpadlo kondenzátu. PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-CENSC1 Volitelný snímač Econavi. CZ-RWS3 + CZ-RWRC3 Infračervený dálkový ovladač. CZ-RE2C2 Zjednodušený kabelový dálkový ovladač. Model S-15MM1E5A S-22MM1E5A S-28MM1E5A S-36MM1E5A S-45MM1E5A S-56MM1E5A Výkon chlazení kw 1,50 2,20 2,80 3,60 4,50 5,60 Příkon chlazení W 36,00 36,00 40,00 42,00 49,00 64,00 Provozní proud, chlazení A 0,26 0,26 0,30 0,31 0,37 0,48 Topný výkon kw 1,70 2,50 3,20 4,20 5,00 6,30 Příkon vytápění W 26,00 26,00 30,00 32,00 39,00 54,00 Provozní proud, vytápění A 0,23 0,23 0,27 0,28 0,34 0,45 Typ ventilátoru Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Objem vzduchu Vys./stř./níz. m³/min 8,00 / 7,00 / 6,00 8,00 / 7,00 / 6,00 8,50 / 7,50 / 6,50 9,00 / 8,00 / 7,00 10,50 / 9,50 / 8,00 12,50 / 11,50 / 10,00 Externí statický tlak Pa 10 (30) 10 (30) 15 (30) 15 (40) 15 (40) 15 (40) Akustický tlak Vys./stř./níz.¹ db(a) 28 / 27 / 25 (30 / 29 / 27) 28 / 27 / 25 (30 / 29 / 27) 30 / 29 / 27 (32 / 31 / 29) 32 / 30 / 28 (34 / 32 / 30) 34 / 32 / 30 (36 / 34 / 32) 35 / 33 / 31 (37 / 35 / 32) Akustický výkon Vys./stř./níz. db 43 / 42 / / 42 / / 44 / / 45 / / 47 / / 48 / 46 Rozměry V Š H mm 200 x 750 x x 750 x x 750 x x 750 x x 750 x x 750 x 640 Čistá hmotnost kg Přípojky potrubí 1) Přepínači DIP nebo nastavením dálkového ovladače. Kapalinové potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Plynové potrubí palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) Výstupní a vstpní nástavec vzduchu S- MM1E5A Průměry Výstupní nástavec Vstupní nástavec Průměry vzduchu vzduchu 22, 28 & 36 2 x Ø200 CZ-DUMPA22MMS2 2 x Ø200 CZ-DUMPA22MMR2 45 & 56 3 x Ø160 CZ-DUMPA45MMS3 2 x Ø200 CZ-DUMPA22MMR3 Nízký profil u všech modelů 200 mm Čerpadlo kondenzátu se zvýšeným výkonem! Díky použití čerpadla kondenzátu s vysokým výtlakem je možné zvednout odvodní potrubí kondenzátu až na 785 mm od spodní části krytu jednotky. Až 300 mm Až 500 mm 28% VČETNĚ FILTRU AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY AUTOMATICKÝ RESTART VESTAVĚNÉ ČERPADLO KONDENZÁTU VOLITELNÁ WLAN PROPOJITELNOST S BMS ECONAVI a OVLÁDÁNÍ PŘES INTERNET: Volitelné. 278

78 NOVINKA / SYSTÉMY VRF Kanálová jednotka s vysokým statickým tlakem typu E2 Vysoký externí tlak a funkce 100% přívodu čerstvého vzduchu. Řada E2 kanálových jednotek nabízí vylepšenou flexibilitu designu pro širší možnosti vzduchovodů díky vyššímu externímu statickému tlaku a také nižší spotřebu energie. Pohled na technické parametry Bez nutnosti ventilu RAP. Funkce 100% přívodu čerstvého vzduchu. Stejnosměrný motor ventilátoru pro vyšší úspory. Naprostá flexibilita pro různé návrhy vzduchovodů. Může být umístěna do skříně odolné počasí pro venkovní umístění. Snímač vypnutí vzduchu zabraňuje vniknutí studeného vzduchu. Konfigurovatelný ovladač teploty vzduchu. PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-RWS3 + CZ-RWRC3 Infračervený dálkový ovladač. CZ-RE2C2 Zjednodušený kabelový dálkový ovladač. Model Funkce 100% přívodu čerstvého vzduchu (pomocí sady pro 100% čerstvý vzduch) Připojení na vzduchovod S-224ME2E5 S-280ME2E5 S-224ME2E5 S-280ME2E5 Chlazení Vytápění Chlazení Vytápění Chlazení Vytápění Chlazení Vytápění Výkon kw 22,40 21,20 28,00 26,50 22,40 25,00 28,00 31,50 Příkon W 290,00 290,00 350,00 350,00 440,00 440,00 715,00 715,00 Provozní proud A 1,85 1,85 2,20 2,20 2,45 2,45 3,95 3,95 Objem vzduchu Vys./stř./níz. m³/min 28,30 / / 35,00 / / 56,00 / 51,00 / 44,00 72,00 / 63,00 / 53,00 Externí statický tlak Pa (60-270)¹ 140 (72-270)¹ Akustický tlak² Vys./stř./níz. db(a) 43 / / 44 / / 45 / 43 / / 47 / 43 Akustický výkon Vys./stř./níz. db 75 / / 76 / / 77 / 75 / / 79 / 75 Rozměry V Š H mm 479 x x x x x x x x Čistá hmotnost kg Kapalinové Přípojky potrubí potrubí palce (mm) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) Plynové potrubí palce (mm) 3/4 (19,05) 7/8 (22,22) 3/4 (19,05) 7/8 (22,22) Jmenovité podmínky pro funkci 100% přívodu čerstvého vzduchu: Chlazení venkovní 33 C ST/28 C MT. Vytápění venkovní 0 C ST/ 2,9 C MT. 1) Je možné zvolit při prvotním nastavení. 2) Hodnoty při nastavení 140 Pa. * Filtr není součástí dodávky. Není kompatibilní s 3trubkovou jednotkou ECO G GF3. Příklad systému Revizní otvor ( mm nebo více) je nutný na spodní straně skříně vnitřní jednotky (místní dodávka). Revizní otvor ( mm nebo více) Funkce 100% přívodu čerstvého vzduchu Kanálový jednotka E2 s funkcí 100% přívodu čerstvého vzduchu nabízí výjimečnou teplotu na výtlaku. Rozsah výtlaku Min. Max. Výchozí Chlazení 15 C 24 C 18 C Vytápění 17 C 45 C 40 C Připojovací nástavce Výstupní nástavec vzduchu (vhodný pro pevné + ohebné vzduchovody) Počet výstupů s průměry Model S-224ME1E5A / S-280ME1E mm CZ-TREMIESPW706 Sada pro funkci 100% přívodu čerstvého vzduchu Pro 2trubkové systémy Pro 3trubkové systémy 2x CZ-P160RVK2 Sada ventilu RAP 2x CZ-P160HR3 Sada 3trubkového ventilu 2x CZ-CAPE2 Řídicí deska s plošnými Řídicí 2x CZ-CAPE2 spoji pro 3trubkové jednotky deska s plošnými spoji pro 3trubkové jednotky CZ-P680BK2 Sada odbočky potrubí CZ-P680BH2 Sada odbočky potrubí 1 dálkové ovládání 1 dálkové ovládání 28% AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY AUTOMATICKÝ RESTART VESTAVĚNÉ ČERPADLO KONDENZÁTU VOLITELNÁ WLAN PROPOJITELNOST S BMS ECONAVI a OVLÁDÁNÍ PŘES INTERNET: Volitelné. Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 279 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

79 Rekuperační jednotka s přímým výparníkem Obtok deskového výměníku pro využití volného chlazení, ovládaný regulací jednotky. Samonosné panely z pozinkované oceli, izolované na vnitřní i vnější straně. Vysoce účinný entalpický deskový výměník s příčným průtokem vzduchu. Celková výměna tepla s účinností rekuperace tepla až 76 % a entalpie až 67 %. Také s vysokou účinností během letní sezóny. Účinné filtry epm 2,5 95% (F9 EN 779) ISO16890 se syntetickým čistitelným médiem a předřazeným filtrem COARSE 50% (G3 EN 779) na sání čerstvého vzduchu a filtrem COARSE 50% na sání odvodního vzduchu. Demontovatelný boční panel umožňující přístup k filtrům a rekuperačnímu výměníku v případě plánované údržby. Nízká spotřeba, vysoká účinnost a tiché ventilátory s přímým pohonem. Přívodní část je doplněna o výparník (R410A) osazený elektromagnetickým regulačním ventilem, freonovým filtrem, kontaktními snímači teploty na kapalinové a plynové straně, NTC snímače na vstupu i výstupu vzduchu. Vestavěná elektrická skříň osazená deskou s plošnými spoji k ovládání otáček ventilátoru a k propojení venkovních/vnitřních jednotek. Připojení vzduchovodu kruhovými plastovými manžetami. PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. Model PAW-500ZDX3N PAW-800ZDX3N PAW-01KZDX3N Napájení Napětí V Počet fází Jedna fáze Jedna fáze Jedna fáze Frekvence Hz Objem vzduchu m³/min 8,33 13,33 16,66 Externí statický tlak¹ Pa Maximální proud Celková plná zátěž A 0,6 1,4 2,1 Příkon W Akustický tlak² db(a) Přípojky potrubí Kapalinové potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Plynové potrubí palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) Rekuperace tepla Chlazení Vytápění Chlazení Vytápění Chlazení Vytápění Teplotní účinnost % Entalpická účinnost % Režim úspory energie v letním nebo zimním režimu* kw 1,70 4,30 (4,80) 2,50 6,50 (7,30) 3,20 8,20 (9,00) Výparník Celkový/citelný výkon kw 3,00 / 2,10 2,50 / 2,70 5,10 / 3,50 4,40 / 4,80 5,80 / 4,10 5,20 / 6,70 Vypínací teplota C 15,9 28,0 (27,3) 15,5 29,6 (29,0) 16,2 28,5 (27,8) Relativní vlhkost na výstupu % (15) (13) (14) Jmenovité letní podmínky: Venkovní vzduch: 32 C ST, RV 50 %. Okolní vzduch: 26 C ST, RV 50 %. Jmenovité zimní podmínky: Venkovní vzduch: -5 C ST, RV 80 %. Okolní vzduch: 20 C ST, RV 50 %. Podmínky vstupního vzduchu v režimu chlazení: 28,5 C ST, RV 50 %; vypařovací teplota 7 C. Podmínky vstupního vzduchu v režimu vytápění: 13 C ST, RV 40 % (11 C ST, RV 45 %); kondenzační teplota 40 C. ST: suchý teploměr; RV: relativní vlhkost. 1) Vztahuje se ke jmenovitému průtoku vzduchu za filtrem a deskovým tepelným výměníkem. 2) Úroveň akustického tlaku vypočítaná ve vzdálenosti 1 m od: vedeného přívodního a výstupního vzduchu vedeného zpětně prvního sání vzduchu / servisní strany, za normálních podmínek. * Předběžné údaje. Vyvážené větrání Chlad Vnější Vnitřní Zima Teplo Propojení k vnitřním/venkovním jednotkám Léto Teplo Vnější Vnitřní Komunikační vedení P-net Chlad Charakteristické křivky Následující křivky ukazují externí statický tlak jednotky při maximálních otáčkách ventilátoru u každého modelu. Externí statický tlak (Pa) = PAW-500ZDX3N 2= PAW-800ZDX3N 3= PAW-01KZDX3N Vnitřní koncové jednotky ERV+DX CZ-RTC5B Průtok vzduchu (m³/min) AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY AUTOMATICKÝ RESTART VESTAVĚNÉ ČERPADLO KONDENZÁTU VOLITELNÁ WLAN PROPOJITELNOST S BMS OVLÁDÁNÍ PŘES INTERNET: Volitelné. 280

80 NOVINKA / SYSTÉMY VRF STROPNÍ JEDNOTKA TYPU T2 Tato řada jednotek T2 montovaných ke stropu je vybavena stejnosměrným motorem ventilátoru pro zvýšenou účinnost a sníženou provozní hlučnost Všechny jednotky mají stejnou výšku a hloubku, a poskytují tak jednotný vzhled u smíšených instalací. Jsou také vybaveny otvorem pro přívod čerstvého vzduchu ke zlepšení kvality vzduchu. Pohled na technické parametry Nízká hlučnost Nová konstrukce, všechny jednotky mají výšku pouhých 235 mm Velký a široký proud vzduchu Snadná instalace a údržba Otvor pro přívod čerstvého vzduchu PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-CENSC1 Volitelný snímač Econavi. CZ-RWS3 + CZ-RWRT3 Infračervený dálkový ovladač. CZ-RE2C2 Zjednodušený kabelový dálkový ovladač. Model S-36MT2E5A S-45MT2E5A S-56MT2E5A S-73MT2E5A S-106MT2E5A S-140MT2E5A Výkon chlazení kw 3,60 4,50 5,60 7,30 10,60 14,00 Příkon chlazení W 35,00 40,00 40,00 55,00 80,00 100,00 Provozní proud, chlazení A 0,36 0,38 0,38 0,44 0,67 0,79 Topný výkon kw 4,20 5,00 6,30 8,00 11,40 16,00 Příkon vytápění W 35,00 40,00 40,00 55,00 80,00 100,00 Provozní proud, vytápění A 0,36 0,38 0,38 0,44 0,67 0,79 Typ ventilátoru Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Objem vzduchu Vys./stř./níz. m³/min 14,00 / 12,00 / 10,50 15,00 / 12,50 / 10,50 15,00 / 12,50 / 10,50 21,00 / 18,00 / 15,50 30,00 / 25,00 / 23,00 32,00 / 28,00 / 24,00 Akustický tlak Vys./stř./níz. db(a) 36 / 32 / / 33 / / 33 / / 35 / / 37 / / 40 / 37 Akustický výkon Vys./stř./níz. db 54 / 50 / / 51 / / 51 / / 53 / / 55 / / 58 / 55 Rozměry V Š H mm 235 x 960 x x 960 x x 960 x x 1275 x x 1590 x x 1590 x 690 Čistá hmotnost kg Přípojky potrubí Kapalinové potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) Plynové potrubí palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) Distribuce vzduchu se mění podle provozního režimu Zóna pro chlazení Zóna pro vytápění Další zlepšení pohodlí díky distribuci proudění vzduchu Horizontální proud vzduchu dosahuje maxima 9,5 m. Ideální pro široké místnosti. Široký otvor výstupu vzduchu umožňuje rozšířit proudění vzduchu na levou a pravou stranu. Pozice proti vzdušným proudům brání proudění vzduchu přímo na lidské tělo, které způsobuje nepříjemné pocity. Tato pozice mění šířku pohybu vzduchové klapky, aby se zvýšila úroveň komfortu. Maximum 9,5 m 28% AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY OVLÁDÁNÍ AUTOMATICKÉ KLAPKY AUTOMATICKÝ RESTART POHYB VZDUCHU VOLITELNÁ WLAN PROPOJITELNOST S BMS ECONAVI a OVLÁDÁNÍ PŘES INTERNET: Volitelné. Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 281 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

81 NOVINKA PARAPETNÍ JEDNOTKA VRF 1 Stylová a jednoduchá Čistý a moderní evropský design s tenkou hloubkou Moderní matný bílý panel Pratelný vzduchový filtr Rozměr: V Š H = mm Hmotnost: 14 kg Stylový a kompaktní profil jednotky určený rovněž pro trh rezidenčních aplikací, snadno začlenitelný do jakéhokoli stavebního designu. 207 Luxusní byty. Kavárny/restaurace. 2 Flexibilní snadná instalace Čtyři různé možnosti montáže: Odkrytá (podlaha nebo zeď) Částečně zapuštěná Zapuštěná Flexibilní instalace se 4 různými možnostmi. Kompaktní jednotku lze instalovat do omezeného prostoru, např. pod okno. Nabízí tak dokonalé řešení pro výměnu stávajícího systému radiátorů připojených ke kotli. Montážní deska (příslušenství) 70 mm nebo větší Lišta Podlahová montáž Montáž na zeď Částečně zapuštěná Zapuštěná 3 Funkce důležité z hlediska komfortu Dvojí směr proudění vzduchu pro maximální komfort Autočištění Kompatibilní s novým komerčním adaptérem WLAN pro cloudové ovládání Dvojí směr proudu vzduchu. Režim chlazení Režim vytápění Funkce autočištění. Funkci autočištění lze naplánovat předem pomocí dálkového ovladače, maximálně až 90 minut po chlazení/sušení Během čištění vzduch neproudí přímo na obyvatele 282

82 NOVINKA / SYSTÉMY VRF NOVINKA parapetní jednotka typu G1 NOVINKA 2019 Stylový a kompaktní profil jednotky, určený rovněž pro trh rezidenčních aplikací, snadno začlenitelný do jakéhokoli stavebního designu Díky kompaktnímu a univerzálnímu provedení lze tento systém instalovat v omezeném prostoru. Poskytuje dokonalé řešení při modernizaci náhradou za stávající radiátorové panely. Pohled na technické parametry Čistý a stylový design s tenkou hloubkou Moderní matný bílý panel Flexibilní a snadná instalace Pratelný vzduchový filtr Tichý provoz Režim odvlhčování ke snížení vlhkosti v místnosti Kompatibilní s ovládáním Panasonic Comfort Cloud PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-CENSC1 Volitelný snímač Econavi. CZ-RWS3 Infračervený dálkový ovladač. Model S-22MG1E5A S-28MG1E5A S-36MG1E5A S-45MG1E5A S-56MG1E5A Výkon chlazení kw 2,20 2,80 3,60 4,50 5,60 Příkon chlazení W 18,00 18,00 20,00 26,00 29,00 Provozní proud, chlazení A 0,18 0,18 0,21 0,23 0,25 Topný výkon kw 2,50 3,20 4,20 5,00 6,30 Příkon vytápění W 19,00 19,00 21,00 27,00 30,00 Provozní proud, vytápění A 0,18 0,18 0,22 0,24 0,26 Typ ventilátoru S příčným prouděním S příčným prouděním S příčným prouděním S příčným prouděním S příčným prouděním Objem vzduchu Chlad (Vys. / Stř. / Níz.) m³/min 9,20 / 7,50 / 6,00 9,20 / 7,50 / 6,00 9,70 / 8,20 / 6,00 10,50 / 9,00 / 6,50 12,00 / 9,50 / 6,50 Teplo (Vys. / Stř. / Níz.) m³/min 9,70 / 8,00 / 6,50 9,70 / 8,00 / 6,50 10,20 / 8,70 / 6,50 11,00 / 9,50 / 7,00 12,50 / 10,00 / 7,00 Akustický tlak Vys./stř./níz. db(a) 38 / 34 / / 34 / / 35 / / 37 / / 38 / 30 Rozměry V Š H mm 600 x 750 x x 750 x x 750 x x 750 x x 750 x 207 Čistá hmotnost kg Přípojky potrubí Kapalinové potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) Plynové potrubí palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) * Infračervený dálkový ovladač (CZ-RWS3) nevyžaduje přijímač jako volitelné příslušenství. Přijímač je součástí dodávky. Jednoduché provedení pro snadnou obsluhu Pratelný vzduchový filtr Přední mřížka Vzduchový filtr Přední panel 28% AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY AUTOMATICKÝ RESTART VOLITELNÁ WLAN PROPOJITELNOST S BMS ECONAVI a OVLÁDÁNÍ PŘES INTERNET: Volitelné. Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 283 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

83 NÁSTĚNNÁ JEDNOTKA TYPU K2 Nástěnná jednotka má stylový hladký panel, který nejen že vypadá dobře, ale také se snadno čistí. Jednotka je také menší, lehčí a výrazně tišší než předchozí modely. Díky tomu je ideální pro malé kanceláře a další komerční aplikace. Pohled na technické parametry Uzavřený výstupní otvor Lehčí a menší jednotky se snadněji instalují. Tichý provoz Hladký a odolný design Výstup potrubí ve třech směrech Distribuce vzduchu se mění automaticky podle provozního režimu. PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-CENSC1 Volitelný snímač Econavi. CZ-RWS3 Infračervený dálkový ovladač. CZ-RE2C2 Zjednodušený kabelový dálkový ovladač. Model S-15MK2E5A S-22MK2E5A S-28MK2E5A S-36MK2E5A S-45MK2E5A S-56MK2E5A S-73MK2E5A S-106MK2E5A Výkon chlazení kw 1,50 2,20 2,80 3,60 4,50 5,60 7,30 10,60 Příkon chlazení W 25,00 25,00 25,00 30,00 30,00 35,00 55,00 80,00 Provozní proud, chlazení A 0,20 0,21 0,23 0,25 0,32 0,35 0,51 0,70 Topný výkon kw 1,70 2,50 3,20 4,20 5,00 6,30 8,00 11,40 Příkon vytápění W 25,00 25,00 25,00 30,00 30,00 35,00 55,00 80,00 Provozní proud, vytápění A 0,20 0,21 0,23 0,25 0,32 0,35 0,51 0,70 Typ ventilátoru Objem vzduchu Vys./stř./níz. S příčným prouděním S příčným prouděním S příčným prouděním S příčným prouděním S příčným prouděním S příčným prouděním S příčným prouděním S příčným prouděním Chlad m³/min 7,90 / 7,40 / 6,50 9,00 / 7,50 / 6,50 9,50 / 8,30 / 6,50 10,90 / 9,00 / 6,50 14,50 / 12,50 / 10,00 16,00 / 14,00 / 12,00 19,50 / 17,00 / 14,00 21,50 / 18,50 / 15,00 Teplo m³/min 9,00 / 7,70 / 6,80 9,20 / 8,30 / 6,80 9,70 / 8,50 / 6,80 11,20 / 9,50 / 6,80 14,50 / 12,50 / 10,00 16,00 / 14,00 / 12,00 19,50 / 17,00 / 14,00 21,50 / 18,50 / 15,00 Akustický tlak Vys./stř./níz. db(a) 34 / 32 / / 33 / / 34 / / 36 / / 35 / / 37 / / 44 / / 46 / 42 Akustický výkon Vys./stř./níz. db 49 / 47 / / 48 / / 49 / / 51 / / 50 / / 52 / / 59 / / 61 / 57 Rozměry V Š H mm 290 x 870 x x 870 x x 870 x x 870 x x x x x x x x x 236 Čistá hmotnost kg Přípojky potrubí Kapalinové potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52) 3/8 (9,52) Plynové potrubí palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) 5/8 (15,88) Uzavřený výstupní otvor Pokud je jednotka vypnuta, klapka se úplně uzavře, aby se zabránilo vniknutí prachu do jednotky, a zařízení tak bylo udržováno v čistotě. Lehčí a menší jednotky se snadněji instalují. Šířka se zmenšila o 17 % a jednotky jsou také lehčí. 290 mm 870 mm Distribuce vzduchu se mění automaticky podle provozního režimu jednotky Tichý provoz Zóna pro chlazení Zóna pro vytápění Tyto jednotky patří mezi nejtišší v tomto oboru. Díky tomu jsou ideálním řešením pro hotely a nemocnice. Připojení potrubí možné v šesti směrech Připojení potrubí je možné provést v šesti směrech: vpravo, vpravo na zadní straně, vpravo dole, vlevo, vlevo na zadní straně a vlevo dole. Díky tomu je instalace snadnější. Externí ventil (volitelný) CZ-P56SVK2 (velikosti modelů 15 až 56) CZ-P160SVK2 (modely o výkonu 73 až 106) 28% AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY OVLÁDÁNÍ AUTOMATICKÉ KLAPKY AUTOMATICKÝ RESTART POHYB VZDUCHU VOLITELNÁ WLAN PROPOJITELNOST S BMS ECONAVI a OVLÁDÁNÍ PŘES INTERNET: Volitelné. 284

84 NOVINKA / SYSTÉMY VRF PODLAHOVÁ JEDNOTKA TYPU P1 Kompaktní podlahové jednotky P1 jsou ideálním řešením pro zajištění klimatizace v okolí oken Do skříně jednotky je možné namontovat standardní kabelový ovladač. Pohled na technické parametry Potrubí je možné připojit z kterékoli strany jednotky, a to ze spodní nebo ze zadní strany Snadná instalace Přední panel se plně otevírá, což umožňuje snadnou údržbu Demontovatelná mřížka výstupu vzduchu zajišťuje flexibilní proudění vzduchu Prostor pro čerpadlo kondenzátu Pro vestavěné dálkové ovládání, hodí se pouze CZ-RTC2 PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-RTC2 Dálkový ovladač s časovačem. Pro podlahové vnitřní jednotky (P1). CZ-RWS3 + CZ-RWRC3 Infračervený dálkový ovladač. CZ-RE2C2 Zjednodušený kabelový dálkový ovladač. Model S-22MP1E5 S-28MP1E5 S-36MP1E5 S-45MP1E5 S-56MP1E5 S-71MP1E5 Výkon chlazení kw 2,20 2,80 3,60 4,50 5,60 7,10 Příkon chlazení W 56,00 56,00 85,00 126,00 126,00 160,00 Provozní proud, chlazení A 0,25 0,25 0,38 0,56 0,56 0,72 Topný výkon kw 2,50 3,20 4,20 5,00 6,30 8,00 Příkon vytápění W 40,00 40,00 70,00 91,00 91,00 120,00 Provozní proud, vytápění A 0,18 0,18 0,31 0,41 0,41 0,54 Typ ventilátoru Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Objem vzduchu Vys./stř./níz. m³/min 7,00 / 6,00 / 5,00 7,00 / 6,00 / 5,00 9,00 / 7,00 / 6,00 12,00 / 9,00 / 8,00 15,00 / 13,00 / 11,00 17,00 / 14,00 / 12,00 Externí statický tlak Pa Akustický tlak Vys./stř./níz. db(a) 33 / 30 / / 30 / / 35 / / 35 / / 36 / / 38 / 35 Rozměry V Š H mm 615 x 1065 x x 1065 x x 1065 x x 1380 x x 1380 x x 1380 x 230 Čistá hmotnost kg Přípojky potrubí Kapalinové potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52) Plynové potrubí palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) Okruh účinného dosahu Vestavěné dálkové ovládání AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY AUTOMATICKÝ RESTART VOLITELNÁ WLAN PROPOJITELNOST S BMS OVLÁDÁNÍ PŘES INTERNET: Volitelné. Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 285 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

85 Skrytá parapetní jednotka typu R1 S hloubkou pouhých 229 mm může být jednotka R1 snadno skryta do prostor pod okny a zajišťovat výkonnou a účinnou klimatizaci Pohled na technické parametry Skříň jednotky umožňující skrytou instalaci Dodává se s vyjímatelnými filtry Potrubí je možné připojit z kterékoli strany jednotky, a to ze spodní nebo ze zadní strany Snadná instalace PAW-RE2C4 Ovládání pro hotelové aplikace. CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. CZ-RWS3 + CZ-RWRC3 Infračervený dálkový ovladač. CZ-RE2C2 Zjednodušený kabelový dálkový ovladač. Model S-22MR1E5 S-28MR1E5 S-36MR1E5 S-45MR1E5 S-56MR1E5 S-71MR1E5 Výkon chlazení kw 2,20 2,80 3,60 4,50 5,60 7,10 Příkon chlazení W 56,00 56,00 85,00 126,00 126,00 160,00 Provozní proud, chlazení A 0,25 0,25 0,38 0,56 0,56 0,72 Topný výkon kw 2,50 3,20 4,20 5,00 6,30 8,00 Příkon vytápění W 40,00 40,00 70,00 91,00 91,00 120,00 Provozní proud, vytápění A 0,18 0,18 0,31 0,41 0,41 0,54 Typ ventilátoru Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Ventilátor Sirocco Objem vzduchu Vys./stř./níz. m³/min 7,00 / 6,00 / 5,00 7,00 / 6,00 / 5,00 9,00 / 7,00 / 6,00 12,00 / 9,00 / 8,00 15,00 / 13,00 / 11,00 17,00 / 14,00 / 12,00 Externí statický tlak Pa Akustický tlak Vys./stř./níz. db(a) 33 / 30 / / 30 / / 35 / / 35 / / 36 / / 38 / 35 Rozměry V Š H mm 616 x 904 x x 904 x x 904 x x 1219 x x 1219 x x 1219 x 229 Čistá hmotnost kg Přípojky potrubí Kapalinové potrubí palce (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52) Plynové potrubí palce (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) Okruh účinného dosahu AUTOMATICKÁ DIAGNOSTIKA AUTOMATICKÝ VENTILÁTOR HUMIDITY CONTROL DRY AUTOMATICKÝ RESTART VOLITELNÁ WLAN PROPOJITELNOST S BMS OVLÁDÁNÍ PŘES INTERNET: Volitelné. 286

86 NOVINKA / SYSTÉMY VRF Jednotka Hydrokit k ohřevu vody na teplotu až 45 C pro ECOi Připojte jednotku Hydrokit ke svému systému VRF společně s dalšími vnitřními jednotkami Základní princip a výhody. Jednotka Hydrokit poskytuje teplou vodu díky využití odpadního tepla rekuperovaného ze standardní vnitřní klimatizační jednotky v režimu chlazení. Celý systém dosahuje díky této rekuperaci tepla vysoké energetické účinnosti a poskytuje výhody pro metody posouzení související s udržitelností, jako např. BREEAM ve Velké Británii. Pohled na technické parametry Pouze s 3trubkovými venkovními jednotkami řady ECOi EX MF3 Dálkový ovladač CZ-RTC5B, který se běžně používá s vnitřními jednotkami ECOi a PACi s vnitřním výměníkem CZ-RTC5B Kabelový dálkový ovladač. Kompatibilní s Econavi. Model S-80MW1E5 S-125MW1E5 Napájení 230 V/jedna fáze/50 Hz 230 V/jedna fáze/50 Hz Výkon chlazení kw 8,00 12,50 Topný výkon kw 9,00 14,00 Maximální teplota C ~45 / ~65 ¹ ~45 / ~65 ¹ Rozměry V Š H mm 892 x 502 x x 502 x 353 Připojení vodovodu palce R 1 ¼ R 1 ¼ Vodní čerpadlo (vestavěné) Stejnosměrný motor (třída A) Stejnosměrný motor (třída A) Rychlost průtoku vody Přípojky potrubí Provozní rozsah Připojitelný systém Chlazení l/min. 22,90 35,80 Vytápění l/min. 25,80 40,10 Kapalinové potrubí palce (mm) 3/8 (9,52) 3/8 (9,52) Plynové potrubí palce (mm) 5/8 (15,88) 5/8 (15,88) Odvodní potrubí 15 ~ 17 mm (vnitřní průměr) 15 ~ 17 mm (vnitřní průměr) Chlazení Vytápění Maximální poměr vnitřních jednotek (připojitelný poměr výkonu modulu hydrokit) Okolní podmínky C +10 ~ ~ +43 Voda C +5 ~ ~ +20 Okolní podmínky C -20 ~ ~ +32 Voda C +25 ~ ~ +45 1) Max. 45 C dle okruhu chladiva (cyklus tepelného čerpadla), více než 45 C lze dosáhnout pomocí elektrického ohřívače. 3trubkový systém VRF (typ s rekuperací tepla) (systém dosahuje výkonu až 48HP) Celkový výkon vnitřní jednotky + jednotky Hydrokit: až 130 % (** ~ ** % vs. celkový výkon venkovní jednotky) Řídicí funkce jednotky Hydrokit/CZ-RTC5B CZ-RTC5B je vylepšenou verzí CZ-RTC3. Lze ji použít pro jednotku hydrokit a také pro normální vnitřní jednotku. CZ-RTC5B kontroluje typ připojené jednotky a automaticky přepíná styl zobrazení jednotky hydrokit nebo klimatizace. Provozní režim ve stylu jednotky Hydrokit lze nastavit na začátku v následujících režimech: režim nádrže nebo režim klimatizace. Přehled: hydromodul v systému VRF Lze připojit několik hydromodulů do stejného okruhu. Každý modul lze nastavit do jiného provozního režimu, a to buď do režimu dodávky teplé vody, nebo režimu vytápění prostoru (oba provozní režimy nelze na 1 hydromodulu nastavit souběžně). Souprava elektromagnetického ventilu pro ovládání 3trubkové jednotky je zapotřebí pro každou vnitřní jednotku a hydromodul. 3trubková venkovní jednotka řady ECOi EX MF3 Rekuperace tepla ze standardních vnitřních jednotek Dodávka teplé vody Max 65 C (s elektrickým ohřívačem). Ohřev vody Prostorové vytápění max. 45 C * K dispozici také studená voda. Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 287 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

87 NOVÁ ŘADA ZÁSOBNÍKŮ VODY PRO-HT PRO PACi A ECOi MAXIMÁLNÍ TEPLOTA VODY NA VÝSTUPU 75 C Zásobník PRO-HT na teplou užitkovou vodu. Velkoobjemový a vysokoteplotní zásobník pro komerční použití 1 Vysoký výkon a vysoké úspory A7 COP 4,2 pro 2trubkovou jednotku ECOi, 6,70 pro 3trubkovou jednotku při rekuperaci tepla Systémový štítek maximum A+++ (stupnice od A+++ do G) Účinná výroba teplé užitkové vody rekuperací tepla Teplá voda o vysoké teplotě bez dohřevu 2 Výroba teplé vody se současným provozem vytápění a chlazení Maximální výstupní teplota vody až 75 C Velkoobjemový zásobník s kapacitou l Provedení tepelného výměníku zabraňuje usazování vodního kamene 3 Osvědčená kvalita Dvoutrubkový tepelný výměník splňuje právní předpisy pro pitnou vodu Nádrž a tepelný výměník jsou zhotoveny z nerezové oceli Úprava vnitřního a vnějšího povrchu loužením Příklad řešení zkombinováním zásobníku teplé užitkové vody l + 3trubkové jednotky ECOi Ideální nabídka pro malé hotely Příprava teplé užitkové vody při současném vytápění a chlazení Teplá voda je efektivně ohřívána na teplotu až 65 C rekuperací tepla A7 COP 6,70 vzhledem k rekuperaci tepla Směšovací ventil vytápění Potrubní výstup teplé vody Elektromagnetický ventil Kapalinové potrubí Výtlačné potrubí Sací potrubí Všechny systémy kompatibilní s ECOi Model Typ zásobníku Kompatibilní jednotka PAW-VP1000LDHW TEPLÁ UŽITKOVÁ VODA. U-10ME2 (2trubkové) 75 C U-16MF3 (3trubkové) 65 C Výstupní teplota teplé vody Vstupní potrubí městského vodního rozvodu 288

88 NOVINKA / SYSTÉMY VRF NOVINKA Zásobník PRO-HT pro teplou užitkovou vodu NOVINKA 2019 Využijte efektivní zásobník pro teplou užitkovou vodu a vytápění a chlazení Komerční zásobníky PRO-HT společnosti Panasonic splňují veškeré požadavky na použití teplé vody při zajištění maximální teploty vody 75 C. Teplá voda o vysoké teplotě je efektivně vyráběna bez jakéhokoli dohřevu. Komerční zásobníky PRO-HT Panasonic lze zkombinovat s 2trubkovými a 3trubkovými systémy ECOi a přizpůsobit tak řešení různým použitím, počínaje instalacemi v luxusních bytech po kanceláře a hotely. Pohled na technické parametry Objem vody l Maximální výstupní teplota teplé vody: 75 C bez dohřevu Zásobník a tepelný výměník jsou zhotoveny z nerezové oceli Topná spirála 63 m Úprava vnitřního a vnějšího povrchu loužením Pěnová izolace 100 mm Materiál nádrže 3 mm Vnější povrch z ABS Zásobník PRO-HT PAW-VP1000LDHW Venkovní jednotka U-10ME2E8 U-16MF3E8 Objem L Výška V Š mm 2210 x x 990 Připojení k vodovodní síti 1 1/4" 1 1/4" Čistá hmotnost / s vodou kg 186 / / 1119 Jmenovitý elektrický příkon W Referenční cyklus stáčení 2XL 2XL Spotřeba energie podle vybraného cyklu A7 / W10-55 kwh 5,80 5,06 Spotřeba energie podle vybraného cyklu A15 / W10-55 kwh 4,90 4,46 COP DHW (A7/W10-55) EN ) 4,23 4,85 COP DHW (A15/W10-55) EN ) 5,00 5,50 Třída energetické účinnosti (od A+ do G) 3) A+ A+ Systémový štítek (od A+++ do G) 3) A+++ Pohotovostní příkon podle EN16147 W 77,00 73,00 Akustický tlak na 1 m db(a) Množství chladiva g 6,8 + 1,0 9,3 + 1,0 Provozní rozsah teplota vzduchu C -20 ~ ~ +35 Nádrž 316 l z nerezové oceli Ano Ano Průměrná tloušťka izolace mm Přípojka tepelného výměníku pro vstup/výstup palce (mm) 1/2 (12,70) / 3/4 (19,05) 1/2 (12,70) / 3/4 (19,05) Maximální spotřeba energie bez ohřívače W Maximální spotřeba energie s ohřívačem W Počet elektrických ohřívačů výkon W 1 x x 6000 Napětí / Frekvence V / Hz 400 / / 50 Jištění A Krytí IP 24 IP 24 Vytápění s tepelným čerpadlem Min/max C 5/76 5 / 76 Vytápění s elektrickým ohřívačem Min/max C 55 / / 75 Chladivo (R410A) / ekvivalent CO 2 kg/tuny 7,80 / 16, ,30 / 21,5064 Příslušenství PAW-VP-RTC5B-VRF PAW-VP-VALV-160 Ovladač zásobníku pro systém ECOi Souprava expanzního ventilu, 16 kw Příslušenství PAW-VP-VALV-280 Souprava expanzního ventilu, 28 kw 1) Ohřev užitkové vody až do 55 C s teplotou vstupního vzduchu 7 C, vlhkostí 89 % a teplotou vstupní vody 10 C. Dle normy EN ) Ohřev užitkové vody až do 55 C s teplotou vstupního vzduchu 15 C, vlhkostí 74 % a teplotou vstupní vody 10 C. Dle normy EN ) Na základě LOT2 (NAŘÍZENÍ KOMISE V PŘENESENÉ PRAVOMOCI (EU) č. 812/2013). Tento produkt je zkonstruován ve shodě se směrnicí Rady 98/83/ES o jakosti pitné vody ve znění směrnice 2015/1787/EU. Životnost produktu není zaručena, je-li používán pro podzemní vodu, např. pramenitou nebo studniční, dále vodovodní vodu s obsahem solí nebo jiných nečistot, nebo je-li používán v oblastech s vodou, která má kyselý charakter. Náklady spojené s údržbou v těchto případech hradí zákazník. * Při připojení pod tlakem je použití bezpečnostního ventilu povinné. 289

89 AQUAREA AIR PAW-AAIR PAW-AAIR PAW-AAIR Průtok vzduchu Rychlost Min. Střední Max. Min. Střední Max. Min. Střední Max. Režim vytápění Celkový topný výkon W 217,00 470,00 570,00 708, , ,00 886, , ,00 Průtok vody kg/h 37,30 80,80 98,00 121,80 177,50 204,30 152,40 244,20 292,90 Tlaková ztráta vody kpa 0,40 2,00 2,90 0,30 0,80 1,00 0,50 1,60 2,20 Teplota vstupní vody C Teplota výstupní vody C Teplota vstupního vzduchu C 19,00 19,00 19,00 19,00 19,00 19,00 19,00 19,00 19,00 Teplota výstupního vzduchu C 38,90 32,00 30,00 33,30 31,80 30,60 30,20 31,10 30,60 Režim chlazení Celkový výkon chlazení W 237,00 345,00 555,00 756, , , , , ,00 Citelný chladicí výkon W 230,00 314,00 504,00 646,00 903, , , , ,00 Průtok vody kg/h 40,00 59,00 95,00 129,00 178,00 207,00 198,00 261,00 300,00 Tlaková ztráta vody kpa 0,40 2,00 2,90 1,00 2,00 2,00 6,00 9,00 12,00 Teplota vstupní vody C Teplota výstupní vody C Teplota vstupního vzduchu C 27,00 27,00 27,00 27,00 27,00 27,00 27,00 27,00 27,00 Teplota výstupního vzduchu C 15,00 17,00 18,00 14,00 16,00 17,00 16,00 17,00 18,00 Relativní vlhkost vzduchu na vstupu % Průtok vzduchu m³/min 0,90 1,90 2,70 2,60 4,20 5,30 4,10 6,10 7,70 Maximální příkon W 7,00 9,00 13,00 14,00 18,00 22,00 16,00 20,00 24,00 Akustický tlak db(a) Rozměry (V Š H) mm 735 x 579 x x 579 x x 579 x 129 Čistá hmotnost kg Včetně 3cestného ventilu Ano Ano Ano Termostat s dotykovou obrazovkou Ano Ano Ano Řada extra nízkoteplotních jednotek fan coil pro použití s tepelným čerpadlem Štíhlé jednotky fan coil Panasonic Aquarea Air poskytují vysokou účinnost regulace teploty. Díky hloubce těsně pod 13 cm jsou na špičce trhu. Elegantní provedení Aquarea Air se snadno začlení do interiéru domácnosti a pečlivé zpracování je jasně viditelné v každém detailu. Díky výjimečné účinnosti ventilátoru motor spotřebuje mnohem méně energie (má nízký příkon). Otáčky ventilátoru jsou nepřetržitě modulovány regulátorem teploty s proporcionální integrální logikou, což má nesporné výhody pro regulaci teploty a vlhkosti v letním režimu. Se standardními litými radiátory Se systémem Aquarea Air 2,00 kw 2,00 kw Zaměřeno na technické parametry: Vysoký topný výkon 3 rychlosti otáček ventilátoru a výkony Exkluzivní design Mimořádně kompaktní (hloubka pouze 12,9 cm) Možné funkce chlazení a odvlhčování (nutnost odvodu kondenzátu) Včetně 3cestného ventilu (pokud se instaluje 3 a více jednotek fan coil, není potřeba obtokový ventil) Termostat s dotykovou obrazovkou Zapotřebí voda o teplotě 65 C Zapotřebí voda o teplotě 35 C Všechny teplotní křivky a výkony jsou k dispozici na stránkách 290

90 NOVINKA / SYSTÉMY VRF JEDNOTKY FAN COIL NOVINKA 2019 PAW-FC-303TC Kabelový dálkový ovladač. PAW-FC-RC1 Kabelový dálkový ovladač. Kompaktní jednotky Vysoký statický tlak Připojení z levé strany PAW-FC-D11-1 PAW-FC-D15-1 PAW-FC-D24-1 PAW-FC-D28-1 PAW-FC-D40-1 PAW-FC-D55-1 PAW-FC-D65-1 PAW-FC-D90-1 PAW-FC-H150 Připojení z pravé strany PAW-FC-D11-1-R PAW-FC-D15-1-R PAW-FC-D24-1-R PAW-FC-D28-1-R PAW-FC-D40-1-R PAW-FC-D55-1-R PAW-FC-D65-1-R PAW-FC-D90-1-R PAW-FC-H150-R Celkový výkon chlazení 1) Stř. / Super vys. kw 1,0 / 1,5 1,2 / 1,7 2,0 / 2,5 2,4 / 3,2 3,2 / 4,6 4,6 / 5,8 6,1 / 7,3 6,1 / 8,1 11,9 / 14,8 Citelný chladicí výkon 1) Stř. / Super vys. kw 0,8 / 1,1 0,9 / 1,3 1,5 / 1,9 1,8 / 2,3 2,2 / 3,3 3,3 / 4,5 4,3 / 5,1 4,6 / 6,3 9,6 / 12,9 Topný výkon 1) Stř. / Super vys. kw 1,4 / 2,0 1,5 / 2,2 2,4 / 3,1 2,9 / 4,0 4,1 / 5,7 5,3 / 7,1 7,9 / 9,3 8,1 / 11,6 14,9 / 19,9 Příkon Super níz. / Stř. / W Super vys. 14 / 24 / / 18 / / 37 / / 37 / / 55 / / 75 / / 100 / / 112 / / 421 / 675 Pojistky A Rozměry (včetně panelu a elektrické V Š H mm 220 x 570 x x 570 x x 753 x x 938 x x 1122 x x 1307 x x 1121 x x 1316 x x 1600 x 798 skříně) Hmotnost (bez vody) kg Akustický výkon, celkový Akustický tlak globální Super níz. / Stř. / Super vys. Super níz. / Stř. / Super vys. db(a) 33 / 40 / / 43 / / 45 / / 44 / / 46 / / 51 / / 56 / / 55 / / 64 / 71 db(a) 24 / 31 / / 34 / / 36 / / 35 / / 37 / / 42 / / 47 / / 46 /55 31 / 45 / 51 Statický tlak Max. Pa Průtok vzduchu 1) Stř. / Super vys. m³/h 190 / / / / / / / / / 3176 Tlaková ztráta vody Stř. / Super vys. kpa 19,5 / 39,2 3,9 / 6,3 19,3 / 28,8 17,1 / 28 22,8 / 46,9 37,4 / 60,2 15,4 / 21,5 19,3 / 32,5 19,8 / 26,1 Otáčky ventilátoru 3 rychlosti 3 rychlosti 3 rychlosti 3 rychlosti 3 rychlosti 3 rychlosti 3 rychlosti 3 rychlosti 3 rychlosti Motor ventilátoru a celkové otáčky AC 5 rychlostí AC 5 rychlostí AC 5 rychlostí AC 5 rychlostí AC 5 rychlostí AC 5 rychlostí AC 5 rychlostí AC 5 rychlostí AC 5 rychlostí Vana na kondenzát a vzduchový filtr Zahrnuto Zahrnuto Zahrnuto Zahrnuto Zahrnuto Zahrnuto Zahrnuto Zahrnuto Zahrnuto Připojení vody palce 1/2 1/2 1/2 1/2 1/2 1/2 3/4 3/4 1 Příslušenství PAW-FC-RC1 Pokročilé drátové řízení pro jednotky fan coil PAW-FC-303TC Kabelový dálkový ovladač PAW-FC-2WY-11/55-1 2cestný ventil + vana na kondenzát (pro PAW-FC-D11/15/24/28/40/55-1) PAW-FC-2WY-65/90-1 2cestný ventil + vana na kondenzát (pro PAW-FC-D65/90-1) Příslušenství PAW-FC-2WY-150 2cestný ventil (pro PAW-FC-H150) PAW-FC-3WY-11/55-1 3cestný ventil + vana na kondenzát (pro PAW-FC-D11/15/24/28/40/55-1) PAW-FC-3WY-65/90-1 3cestný ventil + vana na kondenzát (pro PAW-FC-D65/90-1) PAW-FC-3WY-150 3cestný ventil (pro PAW-FC-H150) 1) Průtok vzduchu a kapacita při statického tlaku 0 Pa. * Výkony na základě: Chlazení: Vzduch: 27 C ST / 19 C MT, Chlazená voda: 7 C / 12 C Topení: Vzduch: 20 C DB, Teplá voda: 50 C / 45 C. Nová řada jednotek fan coil Snadná instalace, lepší hlukové parametry a výkon. Nová řada jednotkek fan coil obsahuje jednu kompaktní řadu pro instalaci do potrubí, která je ideální pro domácí a komerční použití, a jeden model s vysokým statickým tlakem pro komerční použití. Řada certifikovaná organizací Eurovent zahrnuje vanu na kondenzát a filtr a je vybavena motorem ventilátoru s nízkou spotřebou. Nový typ D je díky vaně na kondenzát ve tvaru L ještě flexibilnější a totéž zařízení lze instalovat do vodorovné i svislé polohy. 1 Inovace pro optimální 3 pohodlí 2 Ventilátor s nízkou 4 spotřebou energie Kvalitní a efektivní výměník Flexibilní svislá a vodorovná instalace Ovladač jednotky fan coil PAW-FC-RC1 Toto rozvinuté ovládání nabízí vyšší komfort vytápění. Snímač lze použít jako snímač vodního průtoku, který při nižší teplotě vody zastaví ventilátor, čímž se lze vyhnout závanům studeného vzduchu v zimě. Umožňuje již použití nové funkce generace J režim odmrazování a zastavit jednotku fan coil. Funkce: Pokojový termostat 3 výstupy, 230V relé pro ovládání ventilátoru 2 výstupy, relé 230 V pro regulaci topení / chlazení Podřízené zařízení ModBus RTU 1 DI pro detekci tlaku (spínač vstupní karty) 1 AI pro snímač 291

91 ŘEŠENÍ VĚTRÁNÍ OD SPOLEČNOSTI PANASONIC 292

92 NOVINKA / SYSTÉMY VRF Pro maximální úspory a snadnou integraci Souprava pro připojení výparníku VZT jednotky 16 kw, 28 kw a 56 kw Souprava pro připojení výparníku VZT jednotky obsahuje: skříň IP65 s deskami s plošnými spoji a připojeními namontovanými uvnitř, expanzní ventil a snímače. Tepelný výměník, ventilátor a motor ventilátoru k montáži do vzduchotechnické jednotky musí být zajištěny na místě. Použití: hotely, kanceláře, serverovny a veškeré velké budovy, kde je zapotřebí kontrola kvality vzduchu, jako je například kontrola vlhkosti a přívodu čerstvého vzduchu. Souprava pro připojení výparníku VZT jednotky je kombinací klimatizace a přívodu čerstvého vzduchu v jediném řešení. Nové soupravy pro připojení výparníku VZT jednotky k VRF systému Panasonic ECOi umožňují snadnou integraci VZT jednotek. 3 typy souprav pro připojení výparníku VZT jednotky. Deluxe, Medium a Light Kód modelu IP 65 Ovládání Kompenzace posunu ve venkovní teplotě požadavku 0 10 V* (prevence chladných závanů vzduchu) PAW-160MAH2 / PAW-280MAH2 / PAW- Ano Ano Ano 560MAH2 PAW-160MAH2M / PAW-280MAH2M / PAW- Ano Ano Ne 560MAH2M PAW-160MAH2L / PAW-280MAH2L / PAW- 560MAH2L Ano Ne Ne * S CZ-CAPBC2. Dveřní clona s výparníkem Velký topný účinek. Kombinovaný proud vzduchu, který má žádoucí nízký indukční faktor proudu vzduchu (faktor mísení vzduchu), dokáže přenášet zvolený prvotní teplotní účinek na dlouhé vzdálenosti a dosáhne podlahy stále o pokojové teplotě. To je nezbytné k tomu, aby se zabránilo ochlazování vnitřních prostor. Výrobní řada dveřních clon Panasonic je navržena pro bezproblémový a účinný provoz. Vzduchové clony vytváří nepřetržitý proud vzduchu, který směřuje shora dolů v otevřeném dveřním prostoru, a tvoří bariéru, kterou mohou lidé a výrobky překonat, ale vzduch ne. Naše dveřní clony jsou navrženy tak, aby zlepšovaly energetickou účinnost, minimalizovaly tepelné ztráty budovy a umožňovaly prodejcům nechávat otevřené dveře, aby přilákali zákazníky. Jsou vhodné pro připojení k systémům VRF i PACi. Porovnání topného výkonu: Elektrická dveřní clona / Dveřní clona Panasonic Elektrická dveřní clona O 80 % lepší účinnost Dveřní clona Panasonic * S typem U-100PZH2E5 pro PAW-20PAIRC-LS. Metoda výpočtu: pokud se vezme v úvahu SCOP 6,0 kombinace jednotek Panasonic. Bude-li energie potřebná pro dveřní clonu zastoupena hodnotou 100, dveřní clona Panasonic bude potřebovat 1/(1-6)*100=20. Rekuperace tepla s přímým výměníkem Motorem ovládané obtokové zařízení rekuperace tepla automaticky ovládané řízením jednotky, aby ve vhodných případech bylo využito volné chlazení čerstvým vzduchem. Samonosné panely z pozinkované oceli, izolované na vnitřní i vnější straně. Vysoce účinný entalpický deskový výměník s příčným průtokem vzduchu. Celková výměna tepla s účinností rekuperace tepla až 76 % a entalpie až 67 %. Také s vysokou účinností během letní sezóny. Účinné filtry epm 2,5 95% (F9 EN 779) ISO16890 se syntetickým čistitelným médiem a předřazeným filtrem COARSE 50% (G3 EN 779) na sání čerstvého vzduchu a filtrem COARSE 50% na sání odvodního vzduchu. Demontovatelný boční panel umožňující přístup k filtrům a rekuperačnímu výměníku v případě plánované údržby. Nízká spotřeba, vysoká účinnost a tiché ventilátory s přímým pohonem. Přívodní část je doplněna o výparník (R410A) osazený elektromagnetickým regulačním ventilem, freonovým filtrem, kontaktními snímači teploty na kapalinové a plynové straně, NTC snímače na vstupu i výstupu vzduchu. Vestavěná elektrická skříň osazená deskou s plošnými spoji k ovládání otáček ventilátoru a k propojení venkovních/vnitřních jednotek. Připojení vzduchovodu kruhovými plastovými manžetami. Ventilační systém s rekuperací tepla Jednotky Panasonic pro rekuperaci tepla vám pomáhají s dosažením plánu úspor při zachování pohodlí. Ventilační systém s rekuperací tepla Panasonic dokážou účinně snížit tepelné ztráty při větrání rekuperací tepla. Výsledkem je energeticky úsporné větrání a nižší provozní náklady pro klimatizační a topné vybavení. Díky návrhu současných modelů s protiproudým deskovým výměníkem jsme získali produkty s nižšími skříněmi a tichým provozem, které zaručují pohodlné a příjemné prostředí a zároveň šetří energii. Dramatických úspor energie je dosaženo použitím vysoce účinného protiproudého deskového výměníku. Protiproudný deskový výměník použitý pro nižší hlučnost a nižší, kompaktnější tvar skříně. Veškerou údržbu lze provádět přes jeden revizní otvor. Přímý systém přívodu/odtahu vzduchu pro snadnější instalaci. Při použití běžného ventilátoru¹ kj/h kj/h kj/h 1) Dvě jednotky FY-27FPK7. 2) Jedna jednotka FY-500ZDY8R. Při použití ventilátoru s rekuperací energie² Snížení přibližně o 20% 293

93 AL1 PV OUT SV ATU SET ºC ºC Souprava pro připojení výparníku VZT jednotky 16, 28 a 56 kw pro ECOi a ECO G Souprava pro připojení výparníku VZT jednotky kw připojená k jednotce ECOi nebo ECO G Deska s plošnými spoji, transformátor, elektromagnetický regulační ventil, termistor (4 ks), svorkovnice a skříň s elektrickými součástmi. Souprava pro připojení výparníku VZT jednotky Externí systém správy budov Hlavní součásti systému nuceného větrání Hlavní součásti systému nuceného větrání jsou následující: Vzduchotechnická jednotka, vzduchovody a prvky pro distribuci vzduchu. Výstupní vzduch Venkovní vzduch Zpětný vzduch Přívodní vzduch 0 10V ovládání výkonu Venkovní jednotka ECOi/ECO G Vzduchotechnická jednotka Ovládání požadavku venkovní jednotky je zajištěno pomocí externího signálu 0 10 V. Příklad systému pro velký výkon (více než 56 kw) 3x [deska s plošnými spoji, transformátor, elektromagnetický regulační ventil, termistor (4 ks), svorkovnice a skříň s elektrickými součástmi]. Příklad 140 kw systému. PAW-280MAH2 Teplota chladiva Teplota kapalného chladiva 28 kw H/E Provozní signál ventilátoru 16 HP 16 HP 18 HP 56 kw H/E PAW-560MAH2 PAW-560MAH2 Vstupní teplota Výstupní teplota 56 kw H/E Řídicí deska s plošnými spoji motoru ventilátoru Plynové potrubí Kapalinové potrubí Komunikace venkovní a vnitřní jednotky Volitelné součásti: Následující funkce jsou k dispozici pomocí různých ovládacích příslušenství: Dálkový ovladač s časovačem CZ-RTC4 Zapnutí/vypnutí provozu Výběr režimu Nastavení teploty * Signál provozu ventilátoru lze převzít z desky s plošnými spoji. Svorkovnice CZ-T10. Vstupní signál = zapnutí/vypnutí provozu Zakázání dálkového ovladače Výstupní signál = stav zapnutí provozu Výstup alarmu (pomocí 12 V DC) 294 PAW-OCT, výstup 12 V DC volit. svorkovnice Výstupní signál = stav chlazení/vytápění/ventilátoru Odmrazování Zapnutí termostatu CZ-CAPBC2 Mini sériově-paralelní rozhraní pro vnitřní/venkovní jednotku Ovládání požadavku 40 % až 120 % (kroky po 5 %) pomocí vstupního signálu 0 10 V Nastavení teploty pomocí vstupního signálu 0 10 V nebo Ω Pokojová (vstupní vzduch) výstupní teplota pomocí 4 20 ma Výběr režimu a/nebo ovládání ZAPNUTÍ/VYPNUTÍ Ovládání provozu ventilátoru Výstup provozního stavu/výstup alarmu Ovládání zapnutí/vypnutí termostatu Deska s plošnými spoji PAW-T10 pro připojení ke konektoru T10. Deska s plošnými spoji se beznapěťovým kontaktem byla vyvinuta ke snadnému ovládání jednotky. Vstupní signál ZAPNUTÍ/VYPNUTÍ provozu Zakázání dálkového ovládání Výstupní signál stavu ZAPNUTÍ provozu, maximálně 230 V, 5 a (BĚŽNĚ OTEVŘENO/BĚŽNĚ ZAVŘENO) Výstupní signál stavu alarmu, maximálně 230 V, 5 A (spínací/vypínací) Další dostupné kontakty: - Externí ovládání zvlhčovače (ZAPNUTO/VYPNUTO) 230 V AC 3 A Externí ovládání ventilátoru (zap/vyp) 12 V DC Externí signál stavu filtru beznapěťový Externí signál plovákového spínače bezpotenciálový Externí snímač detekce úniku nebo bezpotenciálový kontakt vypnutí termostatu (možné využití pro externí ovládání teploty proudu vzduchu)

94 NOVINKA / SYSTÉMY VRF Pro soupravu pro připojení výparníku VZT jednotky musí být použita 2trubková venkovní jednotka řady ECOi. 3 modely pro systém VRF: 5 HP (PAW-160MAH2/ M/L), 10 HP (PAW-280MAH2/M/L) a 20 HP (PAW-560MAH2/M/L). S venkovními jednotkami ECO G Pro soupravu pro připojení výparníku VZT jednotky může být použita pro jednu jednotku ECO G (2trubková, 56 kw). Není možné použít více souprav pro připojení výparníku VZT jednotky. Kombinace se standardními vnitřními jednotkami není povolena. Specifikace napájení: jednofázové, 220 V až 240 V. Pohled na technické parametry Maximální výkon systému: 60HP (168 kw) Maximální délka potrubí: 100 m (ekvivalentní délka potrubí 120 m) Výškový rozdíl (vnitřní jedn./venkovní jedn.): 4 m Poměr výkonu vnitř./venk. jedn.: 50~100 % Maximální počet vnitřních jednotek: 3 jednotky* Rozsah venkovních teplot pro vytápění: -20 ~ +15 C Možný teplotní rozsah pro vstupní vzduch soupravy vzduchotechnické jednotky: chlazení: +18 ~ +32 C/vytápění: +16 ~ +30 C Teplota výstupního vzduchu je také regulována, aby se zabránilo příliš nízké teplotě výstupního vzduchu v režimu chlazení nebo příliš vysoké teplotě výstupního vzduchu v režimu vytápění (u systému VRF). Ovládání požadavku (ovládání nuceného vypnutí termostatu pomocí provozního proudu) Signál odmrazování, výstupní signál stavu termostat ZAP/VYP Ovládání čerpadla kondenzátu (čerpadlo kondenzátu a plovákový spínač musí být dodány na místě) Externí nastavení cílové teploty pomocí signálu venkovního/vnitřního rozhraní je k dispozici u zařízení CZ-CAPBC2 (ex V) Ovládání požadavku 40 % až 120 % (kroky po 5 %) pomocí vstupního signálu 0 10 V Propojitelné se systémem P-Link. Může být nutné věnovat zvláštní péči rušivému šumu z elektronických zařízení sousedícího systému. Signál ovládání ventilátoru z desky s plošnými spoji je možné použít pro ovládání objemu vzduchu (vys./střed./nízký a LL pro vypn. term.). Na místě je nutné zajistit výměnu vedení ovládacího okruhu ventilátoru * Pro souběžný provoz ovládaný jedním snímačem dálkového ovladače. Systém je ovládán na základě teploty vzduchu na sání (nebo zpětného vzduchu z místnosti) (stejně jako u standardní vnitřní jednotky). (Volitelný režim: automatický/chlazení/vytápění/ventilátor/odvlhčování (ale stejné jako chlazení).) Systém a předpisy. Přehled systému. 1. Vybavení vzduchotechnické jednotky (dodávka na místě) 2. Systémový ovladač vzduchotechnické jednotky (dodávka na místě) 3. Ovládací skříň soupravy vzduchotechnické jednotky (s řídicí obvodovou deskou) 4. Termistor pro výstupní vzduch Elektronický expanzní ventil 6. Termistor pro plynové potrubí (E3) 7. Termistor pro kapalinové potrubí (E1) 8. Termistor pro vzduch na sání 9. Propojovací vedení mezi jednotkami 10. Venkovní jednotka 10 HP 5HP 10HP 20HP 30HP 40HP 50HP 60HP PAW-160MAH2/M/L PAW-280MAH2/M/L PAW-560MAH2/M/L PAW-280MAH2/M/L PAW-560MAH2/M/L PAW-560MAH2/M/L PAW-560MAH2/M/L PAW-560MAH2/M/L PAW-560MAH2/M/L PAW-560MAH2/M/L PAW-560MAH2/M/L PAW-280MAH2/M/L PAW-560MAH2/M/L Jmenovitý chladicí 50 Hz kw 14,00 28,0 56,0 84,0 112,0 140,0 168,0 Jmenovité 50 Hz kw 16,00 31,5 63,0 95,0 127,0 155,0 189,0 Průtok vzduchu při chlazení Vys./níz. m³/hod / / / / / / / Obtokový (bypass) koeficient 0,9 (doporučený) 0,9 (doporučený) 0,9 (doporučený) 0,9 (doporučený) 0,9 (doporučený) 0,9 (doporučený) 0,9 (doporučený) Rozměry V Š H mm 303 x 232 x x 425 x x 425 x x 425 x x 425 x x 425 x x 425 x 78 Hmotnost kg 3,2 6,3 6,3 6,3 6,3 6,3 6,3 Délka potrubí Min/max m 10 / / / / / / / 100 Rozdíl výšek (vstup/výstup) Max. m Přípojky potrubí Teplota na sání soupravy vzduchotechnické jednotky Teplota okolí venkovní jednotky Kapalinové potrubí palce (mm) 3/8 (9,52) 3/8 (9,52) 5/8 (15,88) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) Plynové potrubí palce (mm) 5/8 (15,88) 7/8 (22,22) 1 1/8 (28,58) 1 1/4 (31,75) 1 1/2 (38,15) 1 1/2 (38,15) 1 1/2 (38,15) Chlazení min ~ max C (ST) +18 ~ ~ ~ ~ ~ ~ ~ +32 Chlazení min ~ max C (MT) +13 ~ ~ ~ ~ ~ ~ ~ +23 Vytápění min ~ max C +16 ~ ~ ~ ~ ~ ~ ~ +30 Chlazení min ~ max C -10 ~ ~ ~ ~ ~ ~ ~ +43 Vytápění min ~ max C -20 ~ ~ ~ ~ ~ ~ ~ +15 Kombinace souprav pro připojení výparníku VZT jednotky /systému Výkon (HP) Kombinace venkovních jednotek Kombinace souprav pro připojení výparníku VZT jednotky 28 kw (10HP) U-10ME2E8 PAW-280MAH2 56 kw (20HP) U-20ME2E8 PAW-560MAH2 84 kw (30HP) U-16ME2E8 U-14ME2E8 PAW-560MAH2 PAW-280MAH2 112 kw (40HP) U-20ME2E8 U-20ME2E8 PAW-560MAH2 PAW-560MAH2 140 kw (50HP) U-18ME2E8 U-16ME2E8 U-16ME2E8 PAW-560MAH2 PAW-560MAH2 PAW-280MAH2 168 kw (60HP) U-20ME2E8 U-20ME2E8 U-20ME2E8 PAW-560MAH2 PAW-560MAH2 PAW-560MAH2 56 kw (20HP) U-20GE3E5 PAW-560MAH2 Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 295 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

95 Dveřní clona s výparníkem připojená k systémům VRF nebo PACi Vysoký topný účinek Kombinovaný proud vzduchu, který má žádoucí nízký indukční faktor proudu vzduchu (faktor mísení vzduchu), dokáže přenášet zvolený prvotní teplotní účinek na dlouhé vzdálenosti a dosáhne podlahy stále o pokojové teplotě. To je nezbytné k tomu, aby se zabránilo ochlazování vnitřních prostor. Obě dveřní clony, které jsou k dispozici v různých délkách, aby vyhovovaly dveřím šířky od 1 do 2,5 m, mají výstupní mřížky, které je možné nastavit do pěti různých poloh. Model HS je možné instalovat až do výšky 3,0 m, standardní model až do výšky 2,7 m. Výstupní mřížky lze snadno nastavit do pěti poloh tak, aby vyhovovaly různým požadavkům na instalaci, a vzduchový filtr je přístupný bez potřeby speciálních nástrojů. Vysoký výkon s EC motorem ventilátoru (o 40 % nižší provozní náklady v porovnání se standardním střídavým motorem ventilátoru) Snadné čištění a servis Může být připojena k systémům Panasonic VRF nebo PACi. Vestavěný odvod kondenzátu pro režim chlazení Modely HS a LS je možné ovládat přes řadu dálkových internetových ovládání Panasonic Nové modely HS a LS jsou ideální pro připojení k systému ECOi nebo PACi. Obě verze jsou vybaveny EC motorem ventilátoru umožňujícím bezproblémový a účinný provoz a mají jednoduchou instalaci typu plug and play. Tento ventilátor zaručuje o 40 % nižší provozní náklady v porovnání se standardním střídavým motorem ventilátoru. Všechny dveřní clony pracují v prodejnách přibližně po dobu 12 hodin denně a efektivní výkon přispívá k úsporám energie. Ovládání přes internet Aplikace přidaná do vašeho tabletu nebo chytrého telefonu vám umožní ovládat a řídit váš systém na dálku přes internet. Existuje také možnost integrace do stávajících systémů řízení budov (BMS) pomocí jiných rozhraní Panasonic. Inteligentní provoz Naše dveřní clony kombinují proud vzduchu a technologii vytápění/chlazení k zajištění optimálního pohodlí a energetické účinnosti a zároveň vytváření účinné bariéry mezi vnějším a vnitřním prostředím. Design a instalace je klíčem k nastavení správné výšky/teploty k dosažení optimálního výkonu. Naše vzduchové clony jsou navrženy tak, aby splňovaly požadavky maloobchodů a komerčních a průmyslových trhů. Režim vytápění. Vnitřní teplota 20 C Režim chlazení. Vnitřní teplota 27 C Výška 33 C 0,0m 18 C 30 C 0,5m 18 C 26 C 1,0m 18,5 C 23 C 1,5m 19 C 21 C 2,0m 19,5 C 20 C 2,5m 20 C Jak to funguje? Vzduch z místnosti je nasáván a jeho proud je vyveden v blízkosti dveří. Tím se vytváří vzduchová clona, která chrání prostor dveří a míchá se s chladnějším venkovním vzduchem. Poté se dostává mimo dveřní prostor zpět do místnosti a směrem k mřížce sání vzduchu, kde je částečně opět nasán. Tento proud vzduchu pomáhá vytvářet bariéru chránící před ztrátami tepla a zároveň dodává do místnosti čerstvý vzduch Maximální výška instalace. HS: 3,0 m LS: 2,7 m 296

96 21-22 NOVINKA / SYSTÉMY VRF Vysoce účinná dveřní clona připojená k vaší instalaci PACi nebo VRF. EC ventilátorový motor pro bezproblémový a účinný provoz. K dispozici jsou 2 typy proudění vzduchu: LS a HS! Snadná instalace, regulace, čištění, servis. Pohled na technické parametry Ušetřete až 40 % nákladů na energii díky použití integrované technologie EC ventilátoru (vyšší účinnost než běžný AC ventilátor, s měkkým startem a delší životností motoru). Na trhu jsou 4 délky dveřní clony LS a HS: 1,0 m, 1,5 m, 2,0 m a 2,5 m Výška instalace až 3,0 m Výstupní mřížky lze nastavit do pěti poloh, aby vyhovovaly různým požadavkům vnitřního prostoru a instalace Ovládání pomocí systémů dálkových ovladačů Panasonic (volitelně) Přímá integrace do BMS pomocí volitelných rozhraní Panasonic Vanu na kondenzát obsahují všechny modely DX dveřní clony Funkce Pohodlí: Snadná změna směru proudění vzduchu pomocí ručního deflektoru. Snadné používání: Volič rychlosti proudění vzduchu (vysoká a nízká) přímo na jednotce. Snadná instalace a údržba: Snadná instalace. Kompaktní rozměry zlepšují instalaci a možnost umístění. Snadné čištění mřížky bez nutnosti otevření jednotky. Optimalizovaná rychlost proudění vzduchu 1. Energetické ztráty, bez instalované dveřní clony. 2. Příliš nízká rychlost proudění vzduchu dveřní clony dveřní clona není účinná. 3. Optimální výsledky s dveřní clonou Frico připojenou k jednotce VRF Panasonic. 4. Příliš vysoká rychlost proudění vzduchu dveřní clony značná turbulence, ztráty energie do venkovního prostoru, dveřní clona není účinná. cm cm Otvor bez dveřní clony. Při nechráněném otvoru utíká chladný vzduch ven a chladný skladovací prostor přestává být chladný. cm cm Otvor s dveřní clonou, příliš vysoká rychlost. Nadměrná rychlost vytváří turbulence, které způsobují energetické ztráty a zvyšují teplotu skladovacího prostoru cm cm Otvor s dveřní clonou, nesprávný úhel. Jestliže je úhel příliš malý, do chladného skladovacího prostoru vniká teplý vzduch. cm cm Otvor se správně nastavenou dveřní clonou. Se správně nastavenou jednotkou dveřní clony se dosáhne ostrého oddělení různých teplotních zón Venkovní jednotky 4HP 4HP 5HP 8HP Výška výstupu vzduchu 2,7 m PAW-10EAIRC-LS PAW-15EAIRC-LS PAW-20EAIRC-LS PAW-25EAIRC-LS Objem vzduchu Vysoký/nízký m³/h 1800 / / / / 2400 Výkon chlazení 1) Max. kw 6,10 9,70 13,00 17,00 Topný výkon 2) Max. kw 7,90 12,00 15,00 19,00 Tepelný výměník Objem L 1,67 2,85 3,94 5,03 Přípojky potrubí Kapalinové / plynové potrubí mm 16,6 / 15,0 16,6 / 22,0 16,6 / 22,0 16,6 / 22,0 Spotřeba elektřiny ventilátoru 230V / 50Hz kw 0,30 0,50 0,60 0,80 Typ ventilátoru ES ES ES ES Měna 230V / 50Hz A 2,10 3,10 4,10 5,10 Akustický tlak 3) db(a) 49 / / / / 69 Rozměry V Š H mm 1000 x 260 x x 260 x x 260 x x 260 x 460 Hmotnost kg Šířka dveří m 1,0 1,5 2,0 2,5 Chladivo R410A R410A R410A R410A Venkovní jednotky 4HP 6HP 8HP 10HP Výška výstupu vzduchu 3,0 m PAW-10EAIRC-HS PAW-15EAIRC-HS PAW-20EAIRC-HS PAW-25EAIRC-HS Objem vzduchu Vysoký/nízký m³/h 2700 / / / / 3400 Výkon chlazení 1) Max. kw 9,10 13,00 19,50 23,70 Topný výkon 2) Max. kw 11,80 15,80 23,60 27,60 Tepelný výměník Objem L 1,67 2,85 3,94 5,12 Přípojky potrubí Kapalinové / plynové potrubí mm 16,6 / 15,0 16,6 / 22,0 16,6 / 22,0 16,6 / 22,0 Spotřeba elektřiny ventilátoru 230V / 50Hz kw 0,75 1,00 1,50 1,75 Typ ventilátoru EC EC EC EC Měna 230V / 50Hz A 4,10 5,50 8,20 9,60 Akustický tlak 3) db(a) 50 / / / / 68 Rozměry V Š H mm 1000 x 260 x x 260 x x 260 x x 260 x 460 Hmotnost kg Šířka dveří m 1,0 1,5 2,0 2,5 Chladivo R410A R410A R410A R410A 1) Výkon chlazení výparníku, teplota vzduchu na vstupu/výstupu +27/+18 C, R32 a R410. 2) Topný výkon kondenzátoru, teplota vzduchu na vstupu/výstupu +20/+33 C, R32 a R410. V případě nižších venkovních teplot může být nutné instalovat model venkovní jednotky s vyšším výkonem. 3) Měřeno ve vzdálenosti až 5,0 m, směrový faktor 2, absorpční povrch 200 m², min. / max. objem vzduchu. PROPOJITELNOST S BMS Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 297 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

97 Ventilační systém s rekuperací tepla Energetická účinnost a ekologie Spotřeba energie je dramaticky snížena použitím protiproudého deskového výměníku. Zátěž klimatizace je snížena přibližně o 20 %. Díky tomu je dosaženo významných úspor energie. Porovnání předchozího a současného deskového výměníku Nový protiproudý deskový výměník má výrazně vyšší účinnost. Díky tomu je možné výměník zmenšit při zachování výborné výměny tepla. Větší komfort Tichý provoz Nové tiché jednotky přispívají snížení hlučnosti při provozu. Všechny modely o výkonu nižším než 500 m³/h mají provozní hluk nižší než 32 db (vysoký výkon) a i u našeho modelu s nejvyšším výkonem m³/h činí provozní hluk pouhých 37,5 db (vysoký výkon). Dlouhá životnost deskového výměníku Použili jsme filtr z netkané látky s vysokou účinností záchytu prachu a přepracovali deskový výměník tak, abychom vytvořili odolný výměník, který nevyžaduje pravidelné čištění. Změny v odporu průtoku vzduchu v důsledku mnoha let provozu 20 Servis Předchozí (s příčným prouděním) Větrání přes výměník tepla a normální větrání Nové (protiproudé) Ventilace s úsporou energie lze dosáhnout díky správnému použití ventilace s rekuperací tepla a normální ventilace. Větrání s rekuperací tepla Při chlazení nebo vytápění místnosti je výstupní energie chlazení/vytápění rekuperována při větrání přes výměník. Normální větrání Používá se na jaře nebo na podzim, kdy nejsou místnosti chlazeny nebo vytápěny, proto jsou jen malé rozdíly mezi vnitřním a venkovním vzduchem. Kromě toho je v noci během období s vysokými venkovními teplotami, když teplota venkovního vzduchu klesne, venkovní vzduch přiváděn do místnosti bez použití výměníku, což snižuje zátěž klimatizačního zařízení. Výměník tvoří membrána ze speciálního materiálu pokrytého pryskyřicí pro optimální přenos tepla. Filtr z nylonových/polyesterových vláken má vysokou schopnost zachycení prachu. Také jsme nově navrhli kanálky ve výměníku, abychom získali systém výměny tepla s dlouhou životností, který nevyžaduje pravidelné čištění. Odpor průtoku vzduchu (mmh 2 O) Počáteční hodnota Čištění Počet let provozu Předchozí výměník před čištěním Předchozí výměník po čištění Nový výměník Snadná instalace a údržba Předchozí výměník vyžaduje pravidelné čištění. Výměník s protiproudou rekuperací nevyžaduje pravidelné čištění, protože u něj prakticky nedochází ke zvýšení odporu proudění vzduchu. Štíhlý tvar a snadnější instalace Protiproudý výměník použitý pro nižší hlučnost a nižší, kompaktnější tvar skříně. Výška 270 mm: FY-250ZDY8R // FY-350ZDY8R // FY-500ZDY8R Výška 388 mm: FY-800ZDY8R // FY-01KZDY8R Systém přímého přívodu/výstupu vzduchu s možností obrácené montáže Použití systému přímého přívodu/výstupu vzduchu: Jednodušší tvar rozvodů vzduchu díky přímým vzduchovodům přívodu/výstupu vzduchu. Protože každou jednotku lze namontovat v obrácené poloze, je pro dvě jednotky nutný pouze jeden revizní otvor. Dvě jednotky mohou sdílet jeden revizní otvor, proto jsou instalace vzduchovodů snadnější a flexibilnější. Vzduch z místnosti Přívodní vzduch Přívodní vzduch Vzduch z místnosti Kontrolní kryt Deskový výměník U výměníku s příčným prouděním se vzduch pohybuje přímo přes těleso výměníku. U protiproudého výměníku vzduch proudí přes těleso delší dobu (delší vzdálenost), takže účinek výměny tepla je nezměněn, i když je těleso tenčí. Přímá jednotka Revizní otvor Obráceně namontovaná jednotka Výstupní vzduch Venkovní vzduch Venkovní vzduch Výstupní vzduch 298

98 NOVINKA / SYSTÉMY VRF Brání změnám teploty v místnosti a zároveň přivádí čerstvý vzduch. Dokáže rekuperovat až 77 % tepla z výstupního vzduchu. Zajišťuje tak ekologičnost a energetickou účinnost budov. Funkce Energetická účinnost a ekologie Až 20% úspora energie při instalaci. Dokáže rekuperovat až 77 % tepla z výstupního vzduchu. Pohodlí Menší nutnost čištění díky revoluční struktuře (každých 6 měsíců) Ideální pro vnitřní prostory bez oken Snadná instalace a údržba 5 modelů pro snadnější výběr Snížená výška jednotky (270 mm a 388 mm) Boční otvor pro čištění (kontrola filtru, motoru a dalších dílů) Instalace může být provedena obráceně tak, aby bylo možné využít jeden revizní otvor pro 2 zařízení Snadné připojení ke klimatizační jednotce (bez dalších prvků) Instalace do stropních podhledů Napájení jednotek V Vysoký statický tlak pro snadnější instalaci Pohled na technické parametry Vysoká úspora energie, až 20 % Technologie protiproudého příčného průtoku pro lepší účinnost Těleso s dlouhou životností Snadná instalace a o 20 % menší tloušťka Snadné připojení ke klimatizačním jednotkám Tiché jednotky Vyvážené větrání Zima Chlad Vnější Vnitřní Teplo Nové intuitivní a stylové ovládání Léto Zahrnuto jako standardní ovládání Kompaktní a plochý panel Podpora čištění filtru Signál upozorňující na čištění Stav využití filtru po 1/2/3/4 měsících Rozměry (V Š H): mm Teplo Vnější Vnitřní Chlad Kabelový dálkový ovladač je součástí dodávky. Jmenovitý průtok 250 m³/h 350 m³/h 500 m³/h 800 m³/h m³/h Modely FY-250ZDY8R FY-350ZDY8R FY-500ZDY8R FY-800ZDY8R FY-01KZDY8R Velmi vysoký Vysoký Nízký Velmi vysoký Vysoký Napájení 220V / 240V / 50Hz 220V / 240V / 50Hz 220V / 240V / 50Hz 220V / 240V / 50Hz 220V / 240V / 50Hz Větrání s rekuperací tepla Příkon W Velmi vysoký 112,00 / 128,00 Vysoký 108,00 / 123,00 Nízký 87,00 / 96,00 Velmi vysoký 182,00 / 190,00 Vysoký 178,00 / 185,00 Nízký Nízký 175,00 / 168,00 Velmi vysoký Velmi vysoký 263,00 / 289,00 Vysoký Vysoký 204,00 / 225,00 Nízký Nízký 165,00 / 185,00 Velmi vysoký Velmi vysoký 387,00 / 418,00 Vysoký Vysoký 360,00 / 378,00 Nízký Nízký 293,00 / 295,00 Velmi vysoký Velmi vysoký 437,00 / 464,00 Objem vzduchu m³/h Externí statický tlak Pa Akustický výkon db 30,00 / 31,50 29,50 / 30,50 23,50 / 26,50 32,50 / 33,00 30,50 / 31,00 Účinnost rekuperace tepla % Normální větrání Příkon W Velmi vysoký 112,00 / 128,00 Vysoký 108,00 / 123,00 Nízký 87,00 / 96,00 Velmi vysoký 182,00 / 190,00 Vysoký 178,00 / 185,00 22,50 / 25,50 Nízký 175,00 / 168,00 36,50 / 37,50 Velmi vysoký 263,00 / 289,00 34,50 / 35,50 Vysoký 204,00 / 225,00 31,00 / 32,50 Nízký 165,00 / 185,00 37,00 / 37,50 Velmi vysoký 387,00 / 418,00 36,50 / 37,00 Vysoký 360,00 / 378,00 33,50 / 34,50 Nízký 293,00 / 295,00 37,50 / 38,50 Velmi vysoký 437,00 / 464,00 Objem vzduchu m³/h Externí statický tlak Pa Akustický výkon db 30,00 / 31,50 29,50 / 30,50 23,50 / 26,50 32,50 / 33,00 30,50 / 31,00 Účinnost rekuperace tepla % Rozměry V Š H mm 270 x 882 x x x x x x x x x Čistá hmotnost kg Hlučnost výrobku je hodnota, která byla změřena v akustické místnosti. V běžných podmínkách, kde dochází k vlivu odrazů v místnosti, může být vyšší než je uvedená číselná hodnota. Příkon, proud a účinnost výměny tepla jsou hodnoty při uvedeném objemu vzduchu. Hlučnost musí být změřena ve vzdálenosti 1,5 m pod středem jednotky. Účinnost výměny tepla je průměrná hodnota při chlazení a vytápění. 22,50 / 25,50 37,50 / 38,50 37,00 / 38,00 31,00 / 32,50 37,00 / 37,50 36,50 / 37,00 33,50 / 34,50 39,50 / 40,50 Vysoký Vysoký 416,00 / 432,00 37,00 / 37,50 Vysoký 416,00 / 432,00 39,00 / 39,50 Nízký Nízký 301,00 / 311,00 33,50 / 34,50 Nízký 301,00 / 311,00 35,50 / 36,50 Podmínky hodnocení: chlazení vnitřní 27 C ST/19 C MT. Chlazení venkovní 35 C ST / 24 C MT. Vytápění vnitřní 20 C ST. Vytápění venkovní 7 C ST / 6 C MT. (ST: suchý teploměr; MT: mokrý teploměr). 299 Specifikace mohou být změněny bez předchozího oznámení. Podrobné informace o ErP / energetických štítcích naleznete na našich stránkách nebo

99 Rekuperační jednotka s přímým výparníkem Společnost Panasonic představuje řešení rekuperace tepla pro větší energetickou účinnost. Řešení rekuperace tepla od společnosti Panasonic si vede dobře v extrémním počasí a dosahuje účinnosti až 77 % (63 % při entalpických podmínkách). Protiproudý deskový výměník snižuje klimatizační zátěž a umožňuje zákazníkům, mezi které obvykle patří vlastníci hotelů, restaurací a dalších velkých komerčních budov, snížit spotřebu energie a ušetřit na nákladech za údržbu pohodlných teplot v pokojích. Energetická účinnost Nejnovějším důkazem toho, že společnost Panasonic vyvíjí a vyrábí nepřekonatelné úsporné klimatizační technologie pro komerční použití, je nová jednotka pro rekuperaci tepla. Jednotka disponuje deskovým výměníkem, který dokáže rekuperovat až 77 % tepla z odpadního vzduchu, a systémem filtrace vzduchu, který pomáhá zlepšit kvalitu vzduchu. Dokonce i v těch nejnáročnějších komerčních aplikacích budou mít majitelé firem přínos z bypassu deskového výměníku. Ten lze využít případě, že je venkovní vzduch dostatečně chladný, aby mohl být do vnitřních prostor přiveden bez úprav (volné chlazení). Tím se sníží zatížení vzduchotechnických zařízení, a tím pádem také účty ze energie. Kompletní řešení Přívodní část je doplněna o přímý výparník (využívající chladivo R410A) osazený elektromagnetickým regulačním ventilem, freonovým filtrem, kontaktními snímači teploty na kapalinové a plynové straně, NTC snímačem na vstupu i výstupu vzduchu. Vestavěná elektrická skříň je vybavena obvodovou deskou k ovládání rychlosti otáček interního ventilátoru a k propojení venkovních a vnitřních jednotek. Potrubí je propojeno kruhovými plastovými objímkami. Charakteristiky ventilátoru Následující křivky ukazují externí statický tlak jednotky při maximálních otáčkách ventilátoru u každého modelu. Externí statický tlak (Pa) Vyvážené větrání Zima Léto 1= PAW-500ZDX3N 2= PAW-800ZDX3N 3= PAW-01KZDX3N Průtok vzduchu (m³/min) Chlad Teplo Teplo Chlad Vnější Vnitřní Vnější Vnitřní 300
