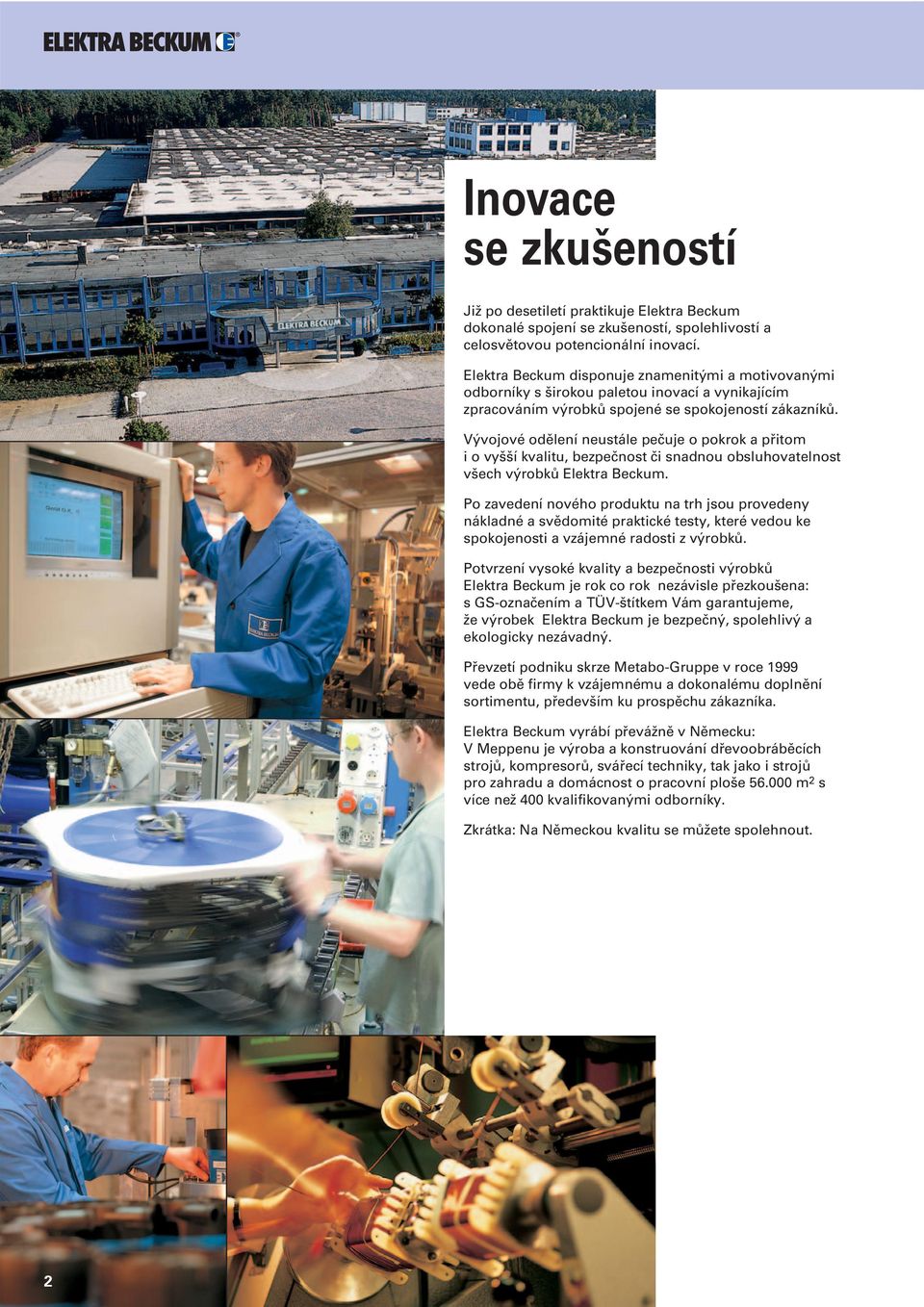

2 Inovace se zkušeností Již po desetiletí praktikuje Elektra Beckum dokonalé spojení se zkušeností, spolehlivostí a celosvětovou potencionální inovací. Elektra Beckum disponuje znamenitými a motivovanými odborníky s širokou paletou inovací a vynikajícím zpracováním výrobků spojené se spokojeností zákazníků. Vývojové odělení neustále pečuje o pokrok a přitom i o vyšší kvalitu, bezpečnost či snadnou obsluhovatelnost všech výrobků Elektra Beckum. Po zavedení nového produktu na trh jsou provedeny nákladné a svědomité praktické testy, které vedou ke spokojenosti a vzájemné radosti z výrobků. Potvrzení vysoké kvality a bezpečnosti výrobků Elektra Beckum je rok co rok nezávisle přezkoušena: s GS-označením a TÜV-štítkem Vám garantujeme, že výrobek Elektra Beckum je bezpečný, spolehlivý a ekologicky nezávadný. Převzetí podniku skrze Metabo-Gruppe v roce 1999 vede obě firmy k vzájemnému a dokonalému doplnění sortimentu, především ku prospěchu zákazníka. Elektra Beckum vyrábí převážně v Německu: V Meppenu je výroba a konstruování dřevoobráběcích strojů, kompresorů, svářecí techniky, tak jako i strojů pro zahradu a domácnost o pracovní ploše m 2 s více než 400 kvalifikovanými odborníky. Zkrátka: Na Německou kvalitu se můžete spolehnout. 2

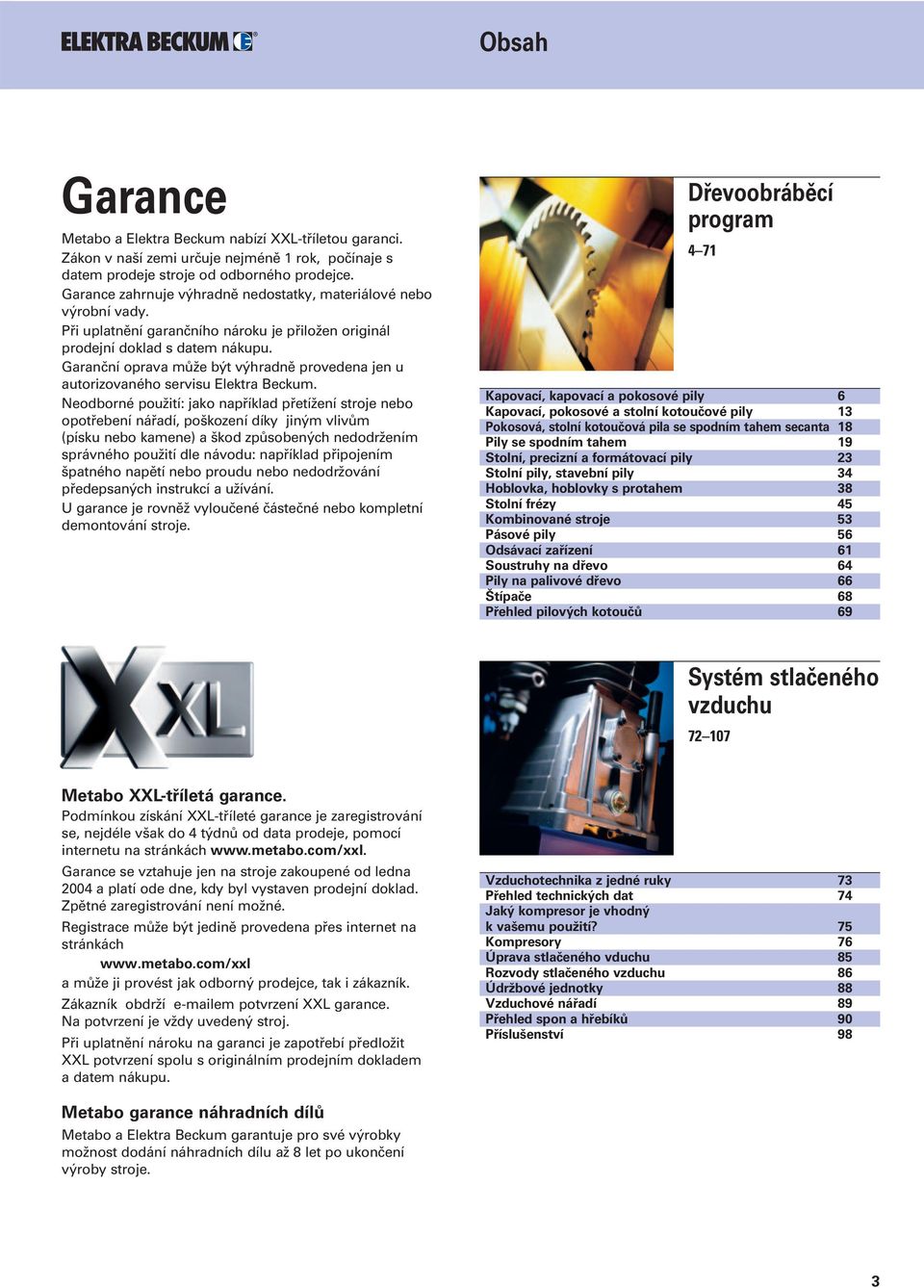

3 Obsah Garance Metabo a Elektra Beckum nabízí XXL-tříletou garanci. Zákon v naší zemi určuje nejméně 1 rok, počínaje s datem prodeje stroje od odborného prodejce. Garance zahrnuje výhradně nedostatky, materiálové nebo výrobní vady. Při uplatnění garančního nároku je přiložen originál prodejní doklad s datem nákupu. Garanční oprava může být výhradně provedena jen u autorizovaného servisu Elektra Beckum. Neodborné použití: jako například přetížení stroje nebo opotřebení nářadí, poškození díky jiným vlivům (písku nebo kamene) a škod způsobených nedodržením správného použití dle návodu: například připojením špatného napětí nebo proudu nebo nedodržování předepsaných instrukcí a užívání. U garance je rovněž vyloučené částečné nebo kompletní demontování stroje. Dřevoobráběcí program 4 71 Kapovací, kapovací a pokosové pily 6 Kapovací, pokosové a stolní kotoučové pily 13 Pokosová, stolní kotoučová pila se spodním tahem secanta 18 Pily se spodním tahem 19 Stolní, precizní a formátovací pily 23 Stolní pily, stavební pily 34 Hoblovka, hoblovky s protahem 38 Stolní frézy 45 Kombinované stroje 53 Pásové pily 56 Odsávací zařízení 61 Soustruhy na dřevo 64 Pily na palivové dřevo 66 Štípače 68 Přehled pilových kotoučů 69 Systém stlačeného vzduchu Metabo XXL-tříletá garance. Podmínkou získání XXL-tříleté garance je zaregistrování se, nejdéle však do 4 týdnů od data prodeje, pomocí internetu na stránkách Garance se vztahuje jen na stroje zakoupené od ledna 2004 a platí ode dne, kdy byl vystaven prodejní doklad. Zpětné zaregistrování není možné. Registrace může být jedině provedena přes internet na stránkách a může ji provést jak odborný prodejce, tak i zákazník. Zákazník obdrží em potvrzení XXL garance. Na potvrzení je vždy uvedený stroj. Při uplatnění nároku na garanci je zapotřebí předložit XXL potvrzení spolu s originálním prodejním dokladem a datem nákupu. Vzduchotechnika z jedné ruky 73 Přehled technických dat 74 Jaký kompresor je vhodný k vašemu použití? 75 Kompresory 76 Úprava stlačeného vduchu 85 Rozvody stlačeného vzduchu 86 Údržbové jednotky 88 Vzduchové nářadí 89 Přehled spon a hřebíků 90 Příslušenství 98 Metabo garance náhradních dílů Metabo a Elektra Beckum garantuje pro své výrobky možnost dodání náhradních dílu až 8 let po ukončení výroby stroje. 3

4 Elektra Beckum světová značka pro vaši dílnu Dlouhotrvající kvalita, robustní konstrukce a inovační technika jsou přednostmi veškerého nářadí a strojů značky Elektra Beckum. 4

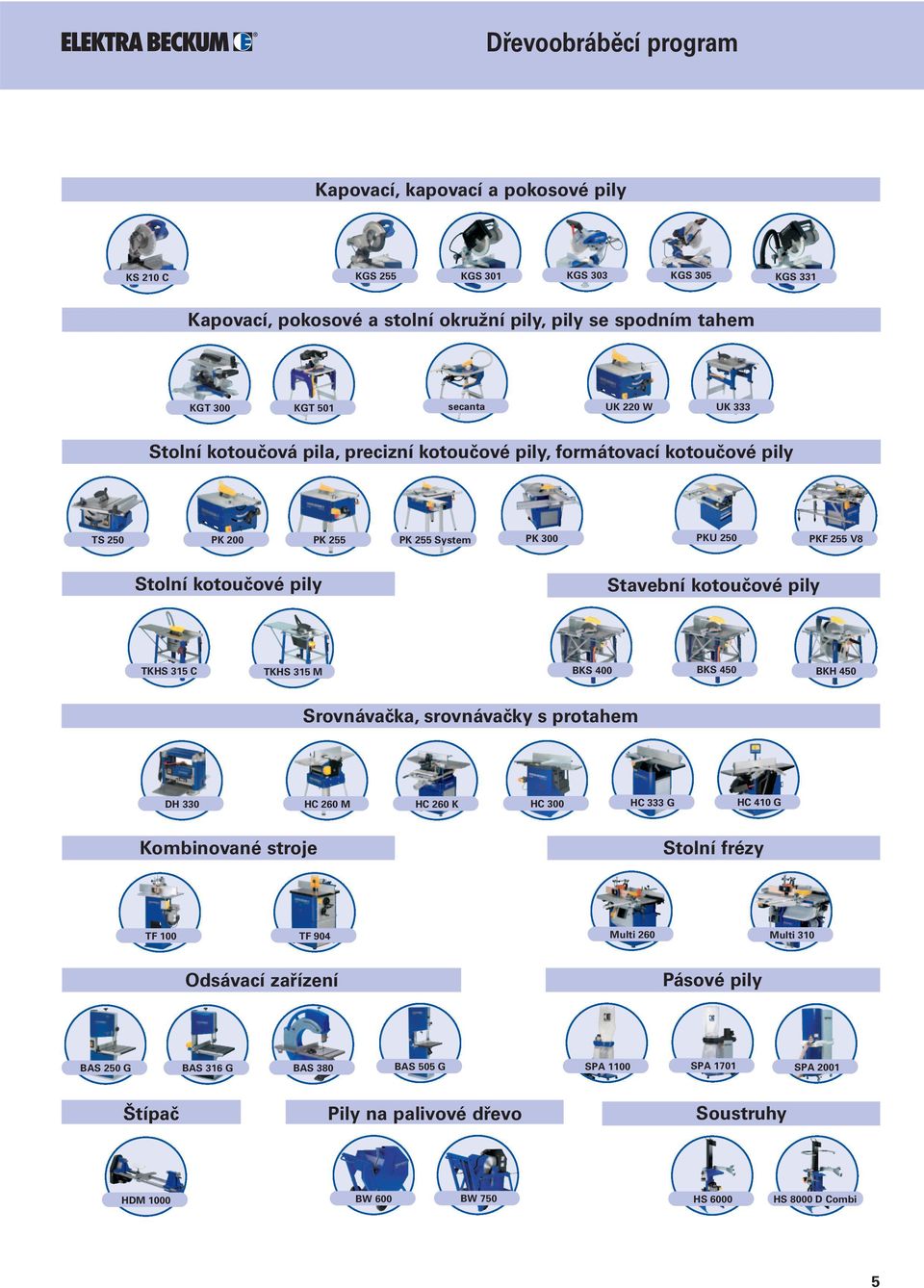

5 Kapovací, kapovací a pokosové pily KS 210 C KGS 255 KGS 301 KGS 303 KGS 305 KGS 331 Kapovací, pokosové a stolní okružní pily, pily se spodním tahem KGT 300 KGT 501 secanta UK 220 W UK 333 Stolní kotoučová pila, precizní kotoučové pily, formátovací kotoučové pily TS 250 PK 200 PK 255 PK 255 System PK 300 PKU 250 PKF 255 V8 Stolní kotoučové pily Stavební kotoučové pily TKHS 315 C TKHS 315 M BKS 400 BKS 450 BKH 450 Srovnávačka, srovnávačky s protahem DH 330 HC 260 M HC 260 K HC 300 HC 333 G HC 410 G Kombinované stroje Stolní frézy TF 100 TF 904 Multi 260 Multi 310 Odsávací zařízení Pásové pily BAS 250 G BAS 316 G BAS 380 BAS 505 G SPA 1100 SPA 1701 SPA 2001 Štípač Pily na palivové dřevo Soustruhy HDM 1000 BW 600 BW 750 HS 6000 HS 8000 D Combi 5

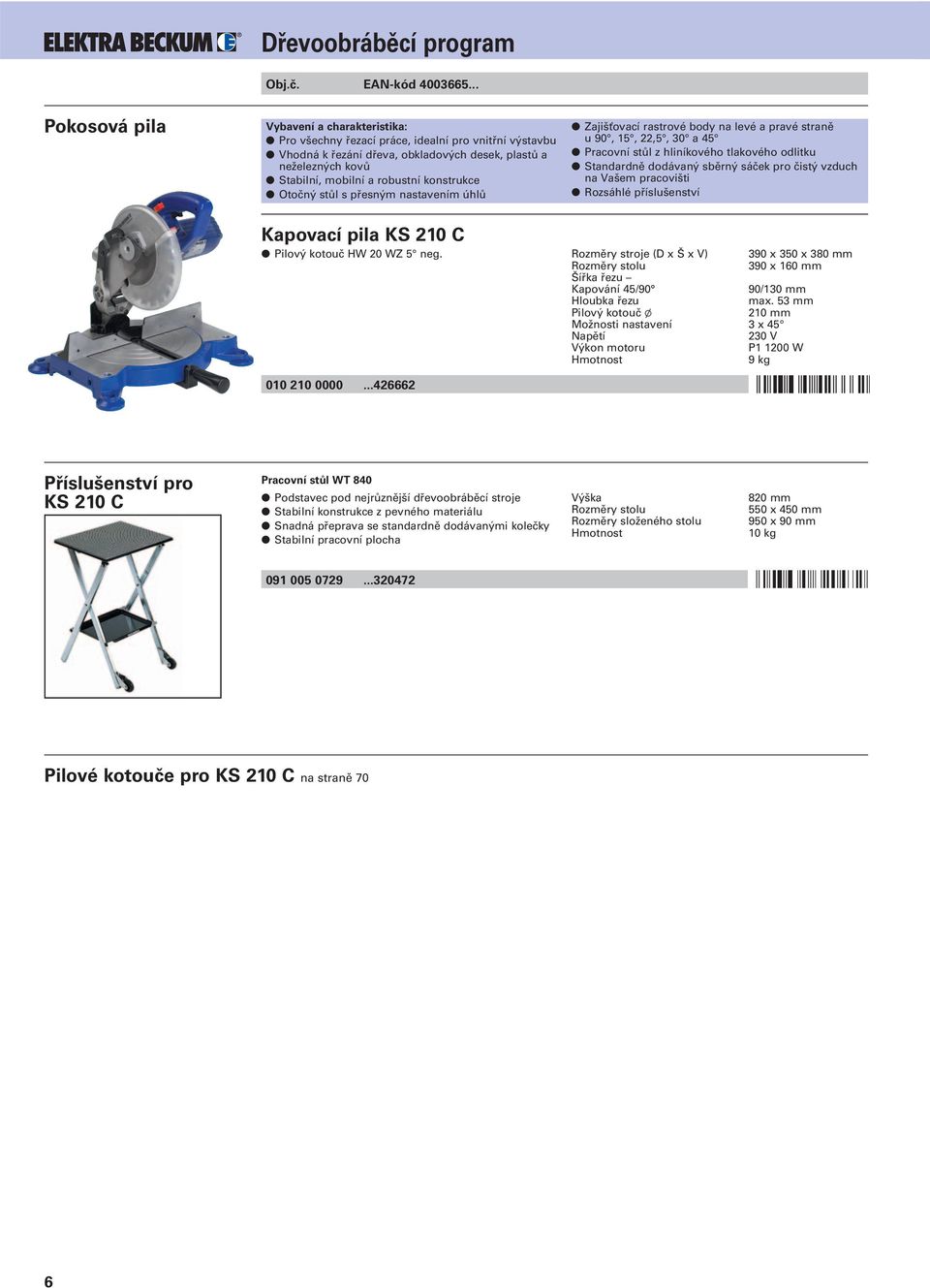

6 Pokosová pila Vybavení a charakteristika: Pro všechny řezací práce, idealní pro vnitřní výstavbu Vhodná k řezání dřeva, obkladových desek, plastů a neželezných kovů Stabilní, mobilní a robustní konstrukce Otočný stůl s přesným nastavením úhlů Zajišťovací rastrové body na levé a pravé straně u 90, 15, 22,5, 30 a 45 Pracovní stůl z hliníkového tlakového odlitku Standardně dodávaný sběrný sáček pro čistý vzduch na Vašem pracovišti Rozsáhlé příslušenství Kapovací pila KS 210 C Pilový kotouč HW 20 WZ 5 neg Rozměry stroje (D x Š x V) 390 x 350 x 380 mm Rozměry stolu 390 x 160 mm Šířka řezu Kapování 45/90 90/130 mm Hloubka řezu max. 53 mm Pilový kotouč l 210 mm Možnosti nastavení 3 x 45 Napětí 230 V Výkon motoru P W 9 kg Příslušenství pro KS 210 C Pracovní stůl WT 840 Podstavec pod nejrůznější dřevoobráběcí stroje Stabilní konstrukce z pevného materiálu Snadná přeprava se standardně dodávanými kolečky Stabilní pracovní plocha Výška Rozměry stolu Rozměry složeného stolu 820 mm 550 x 450 mm 950 x 90 mm 10 kg Pilové kotouče pro KS 210 C na straně 70 6

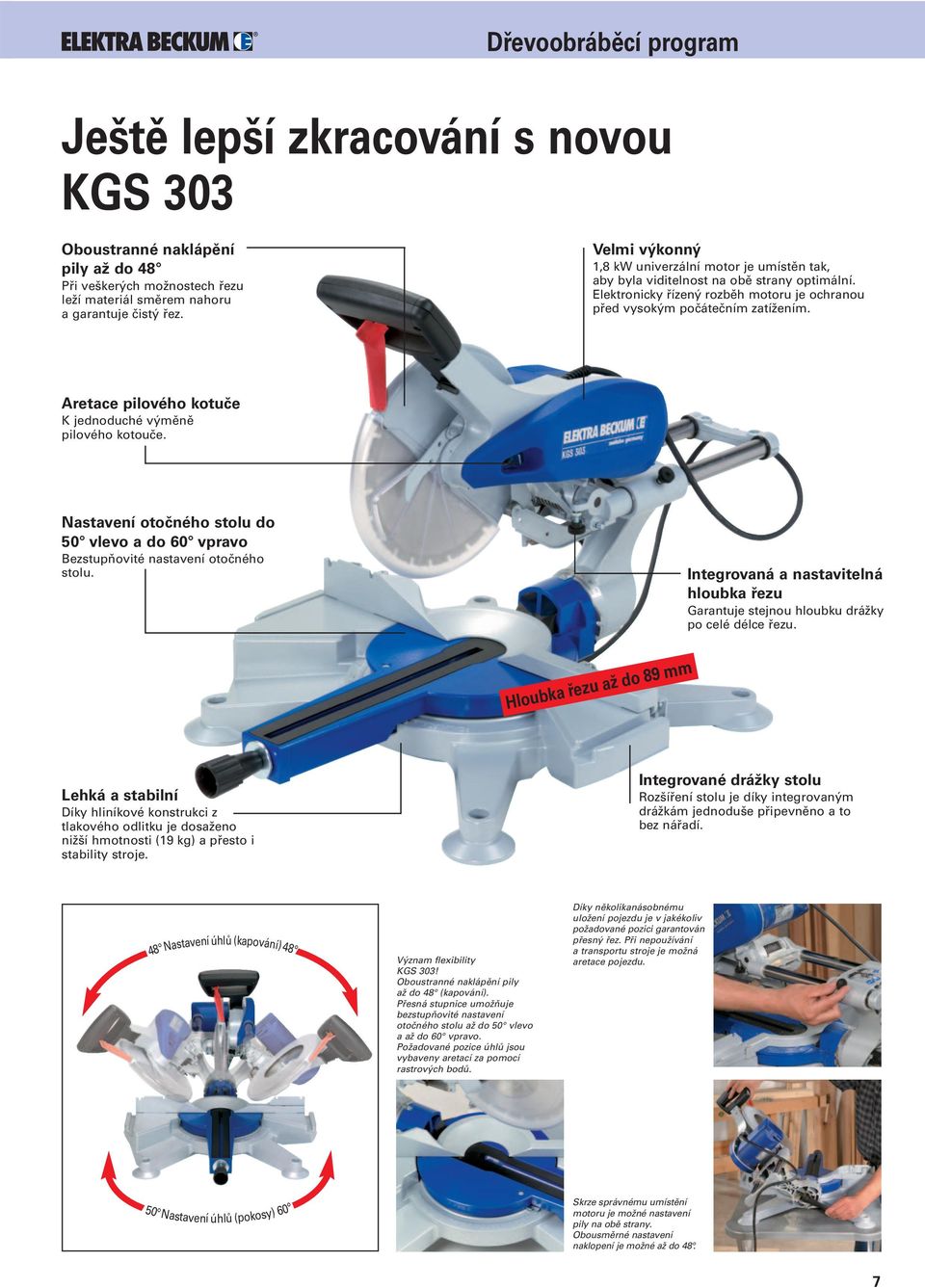

7 Ještě lepší zkracování s novou KGS 303 Oboustranné naklápění pily až do 48 Při veškerých možnostech řezu leží materiál směrem nahoru a garantuje čistý řez. Velmi výkonný 1,8 kw univerzální motor je umístěn tak, aby byla viditelnost na obě strany optimální. Elektronicky řízený rozběh motoru je ochranou před vysokým počátečním zatížením. Aretace pilového kotuče K jednoduché výměně pilového kotouče. Nastavení otočného stolu do 50 vlevo a do 60 vpravo Bezstupňovité nastavení otočného stolu. Integrovaná a nastavitelná hloubka řezu Garantuje stejnou hloubku drážky po celé délce řezu. Hloubka řezu až do 89 mm Lehká a stabilní Díky hliníkové konstrukci z tlakového odlitku je dosaženo nižší hmotnosti (19 kg) a přesto i stability stroje. Integrované drážky stolu Rozšíření stolu je díky integrovaným drážkám jednoduše připevněno a to bez nářadí. 48 Nastavení úhlů (kapování) 48 Význam flexibility KGS 303! Oboustranné naklápění pily až do 48 (kapování). Přesná stupnice umožňuje bezstupňovité nastavení otočného stolu až do 50 vlevo a až do 60 vpravo. Požadované pozice úhlů jsou vybaveny aretací za pomocí rastrových bodů. Díky několikanásobnému uložení pojezdu je v jakékoliv požadované pozici garantován přesný řez. Při nepoužívání a transportu stroje je možná aretace pojezdu. 50 Nastavení úhlů (pokosy) 60 Skrze správnému umístění motoru je možné nastavení pily na obě strany. Obousměrné nastavení naklopení je možné až do 48. 7

8 Kapovací a pokosové pily Vybavení a charakteristika: Bezproblémový řez všech šikmých úhlů a délky řezu Otvory pro montáž k pracovnímu stolu a přířezový laser Aretace při transportu stroje Prostý transport díky malé hmotnosti Rozsáhlé příslušenství Kapovací a pokosová pila KGS 255 s pojezdem Sklon pily do úhle od 0 do 45 Přesné uložení a vedení pojezdu pro max. řez 255 mm Horizontální nastavení úhlů levé a pravé strany až do 47 Za pomocí aretace pilového kotuče je možná jednoduchá výměna Integrovaná a nastavitelná hloubka řezu Integrované drážky stolu pro jednoduché připevnění prodloužení Velmi výkoný bezúdržbový univerzální motor Pilový kotouč HW 20 WZ Kapovací a pokosová pila KGS 301 s pojezdem Otvory pro levé a pravé rozšíření stolu s podélným dorazem S elektronickou brzdou motoru Bezúdržbový tichý indukčni motor Pilový kotouč HW 24 WZ Rozměry stroje (DxŠxV) 508 x 747 x 470 mm Rozměry stolu 437 x 272 mm Šířka řezu max. 255 mm Hloubka řezu max. 60 mm Řezná rychlost 55 m/s Pilový kotouč l HW 210 x 30 mm Možnosti nastavení: horizontálně 2 x 47 dělení stupnice bezstupňovitě, s rastrovými body u 15, 22,5, 30, 45 kapování na levou stranu do 45 Napětí 230 V Výkon motoru P W S3 20% 5 min. 14,5 kg Rozměry stroje (DxŠxV) 510 x 470 x 490 mm Rozměry stolu 480 x 450 mm Śířka řezu 45/90 212/300 mm Hloubka řezu 45/90 54/53 mm Řezná rychlost 36,5 m/s Pilový kotouč l 250 x 30 mm Možnosti nastavení: rozsah úhle 3 x 45 nastavení úhle s rastrovými body Napětí 230 V Výkon motoru P1 1,6 kw S3 20% 23 kg Kapovací a pokosová pila KGS 303 s pojezdem Snadněji a lépe: Oboustranné naklopení pily až do 48 Několikanásobné uložení pojezdu Jednoduchá výměna pilového kotuče za pomocí aretace. Integrovaná a nastavitelná hloubka řezu Středové umístění oboustranného kloubu vždy umožňuje volný pohled na plochu řezu Vhodné pro praváky a leváky Integrované drážky stolu pro jednoduché připevnění prodloužení Velmi výkoný bezúdržbový univerzální motor Pilový kotouč HW 24 WZ Rozměry stroje (DxŠxV) 575 x 885 x 595 mm Rozměry stolu 510 x 330 mm Šířka řezu max. 290 mm Hloubka řezu max. 89 mm Pilový kotouč l HW 250 x 30 mm Možnosti nastavení: Otočný stůl na levo max. 50 na pravo max. 60 Nastavení úhle bezstupňovitě, s rastrovými body u 15, 22,5, 30, 45 Kapování vlevo max. 48 vpravo max. 48 Nastavení úhle bezstupňovitě, s rastrovými body u 22,5, 45, 90 Napětí 230 V Výkon motoru P W S6 20% 19 kg Kapovací a pokosová pila KGS 305 s pojezdem S největším řezným výkonem kapovacích a pokosových pil Oboustranné naklopení pily až do 47 Patentované nastavení rastrového bodu u libovolného úhlu otočného stolu Několikanásobné uložení pojezdu Jednoduchá výměna pilového kotuče za pomocí aretace Integrovaný nastavitelný hloubkový doraz Integrované vysunovatelné rozšíření stolů Integrované drážky stolu pro jednoduché připevnění prodloužení S elektronickou brzdou motoru Velmi výkoný bezúdržbový univerzální motor Pilový kotouč HW 80 WZ Rozměry stroje (DxŠxV) 1150 x 710 x 690 mm Rozměry stolu 536 x 360 mm Šířka řezu max. 320 mm Hloubka řezu max. 106mm Pilový kotouč l HW 305 x 30 mm Možnosti nastavení: Otočný stůl vlevo max. 50 vpravo max. 60 Nastavení úhle bezstupňovitě s rastrovými body u 15, 22,5, 30, 45 Kapování vlevo max. 47 vpravo max. 47 Nastavení úhle bezstupňovitě s rastrovými body u 22,5, 45, 90 Napětí 230 V Výkon motoru P W S6 20% 23 kg 8

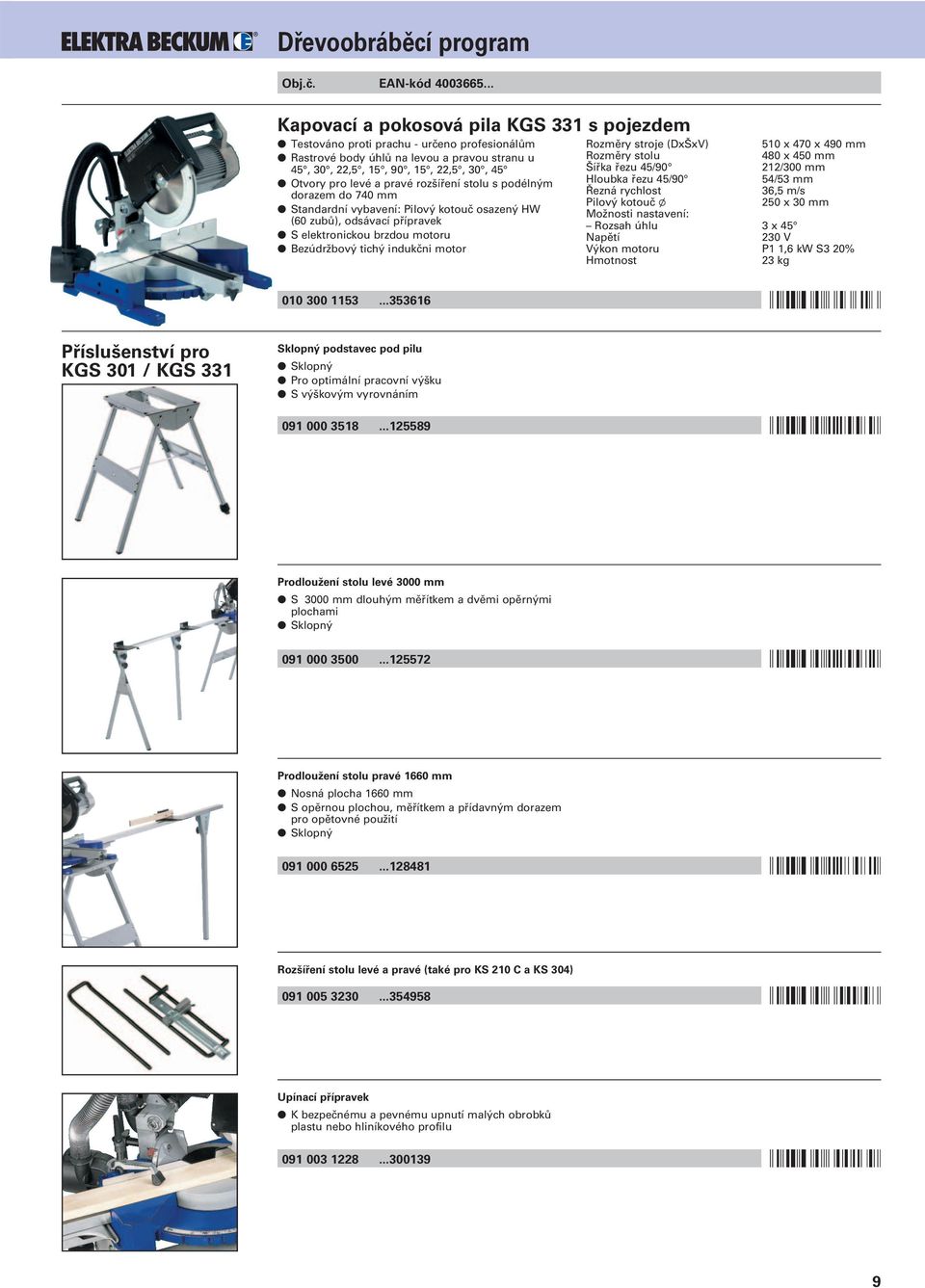

9 Kapovací a pokosová pila KGS 331 s pojezdem Testováno proti prachu - určeno profesionálům Rastrové body úhlů na levou a pravou stranu u 45, 30, 22,5, 15, 90, 15, 22,5, 30, 45 Otvory pro levé a pravé rozšíření stolu s podélným dorazem do 740 mm Standardní vybavení: Pilový kotouč osazený HW (60 zubů), odsávací přípravek S elektronickou brzdou motoru Bezúdržbový tichý indukčni motor Rozměry stroje (DxŠxV) 510 x 470 x 490 mm Rozměry stolu 480 x 450 mm Šířka řezu 45/90 212/300 mm Hloubka řezu 45/90 54/53 mm Řezná rychlost 36,5 m/s Pilový kotouč l 250 x 30 mm Možnosti nastavení: Rozsah úhlu 3 x 45 Napětí 230 V Výkon motoru P1 1,6 kw S3 20% 23 kg Příslušenství pro KGS 301 / KGS 331 Sklopný podstavec pod pilu Sklopný Pro optimální pracovní výšku S výškovým vyrovnáním Prodloužení stolu levé 3000 mm S 3000 mm dlouhým měřítkem a dvěmi opěrnými plochami Sklopný Prodloužení stolu pravé 1660 mm Nosná plocha 1660 mm S opěrnou plochou, měřítkem a přídavným dorazem pro opětovné použití Sklopný Rozšíření stolu levé a pravé (také pro KS 210 C a KS 304) Upínací přípravek K bezpečnému a pevnému upnutí malých obrobků plastu nebo hliníkového profilu

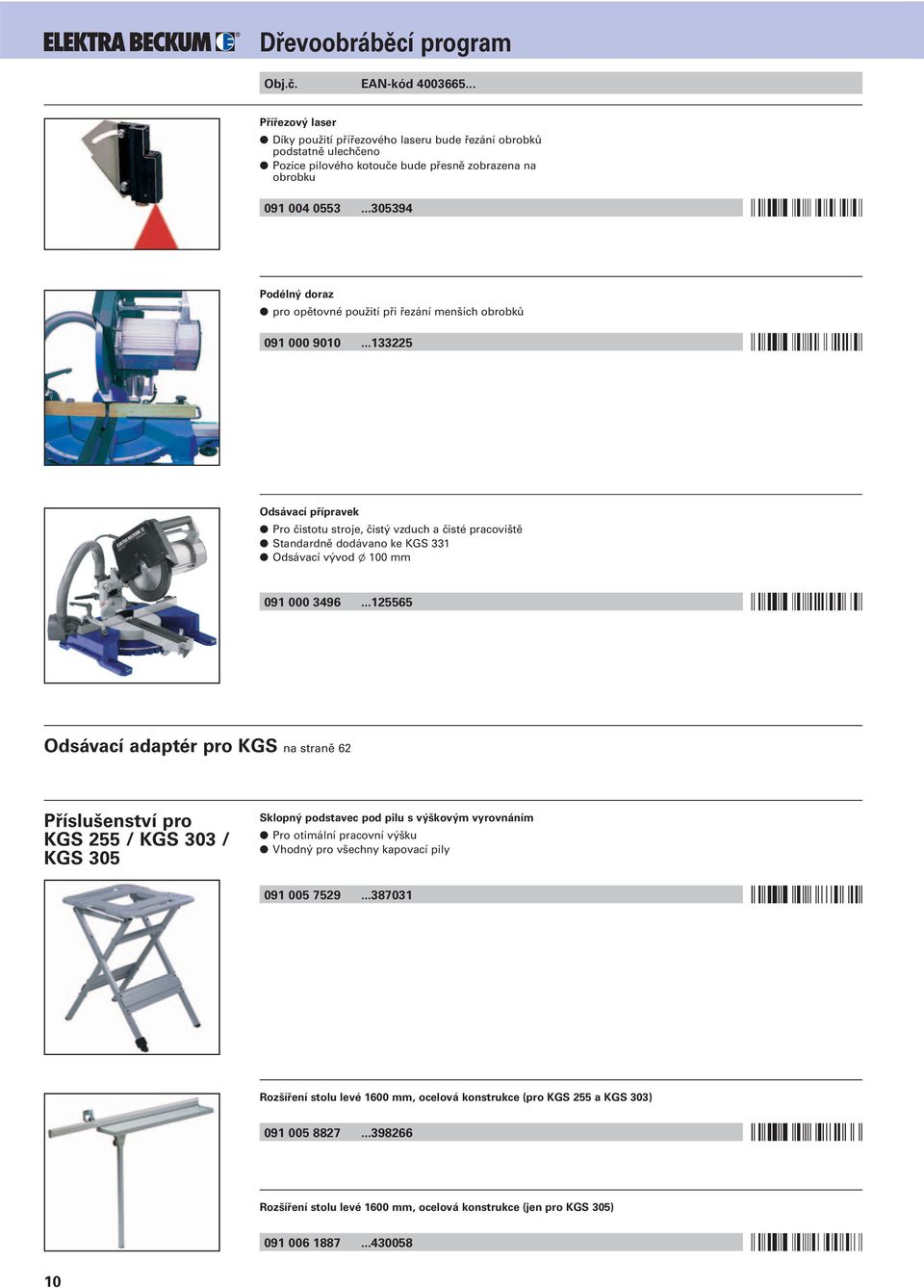

10 Přířezový laser Díky použití přířezového laseru bude řezání obrobků podstatně ulechčeno Pozice pilového kotouče bude přesně zobrazena na obrobku Podélný doraz pro opětovné použití při řezání menších obrobků Odsávací přípravek Pro čistotu stroje, čistý vzduch a čisté pracoviště Standardně dodávano ke KGS 331 Odsávací vývod l 100 mm Odsávací adaptér pro KGS na straně 62 Příslušenství pro KGS 255 / KGS 303 / KGS 305 Sklopný podstavec pod pilu s výškovým vyrovnáním Pro otimální pracovní výšku Vhodný pro všechny kapovací pily Rozšíření stolu levé 1600 mm, ocelová konstrukce (pro KGS 255 a KGS 303) Rozšíření stolu levé 1600 mm, ocelová konstrukce (jen pro KGS 305)

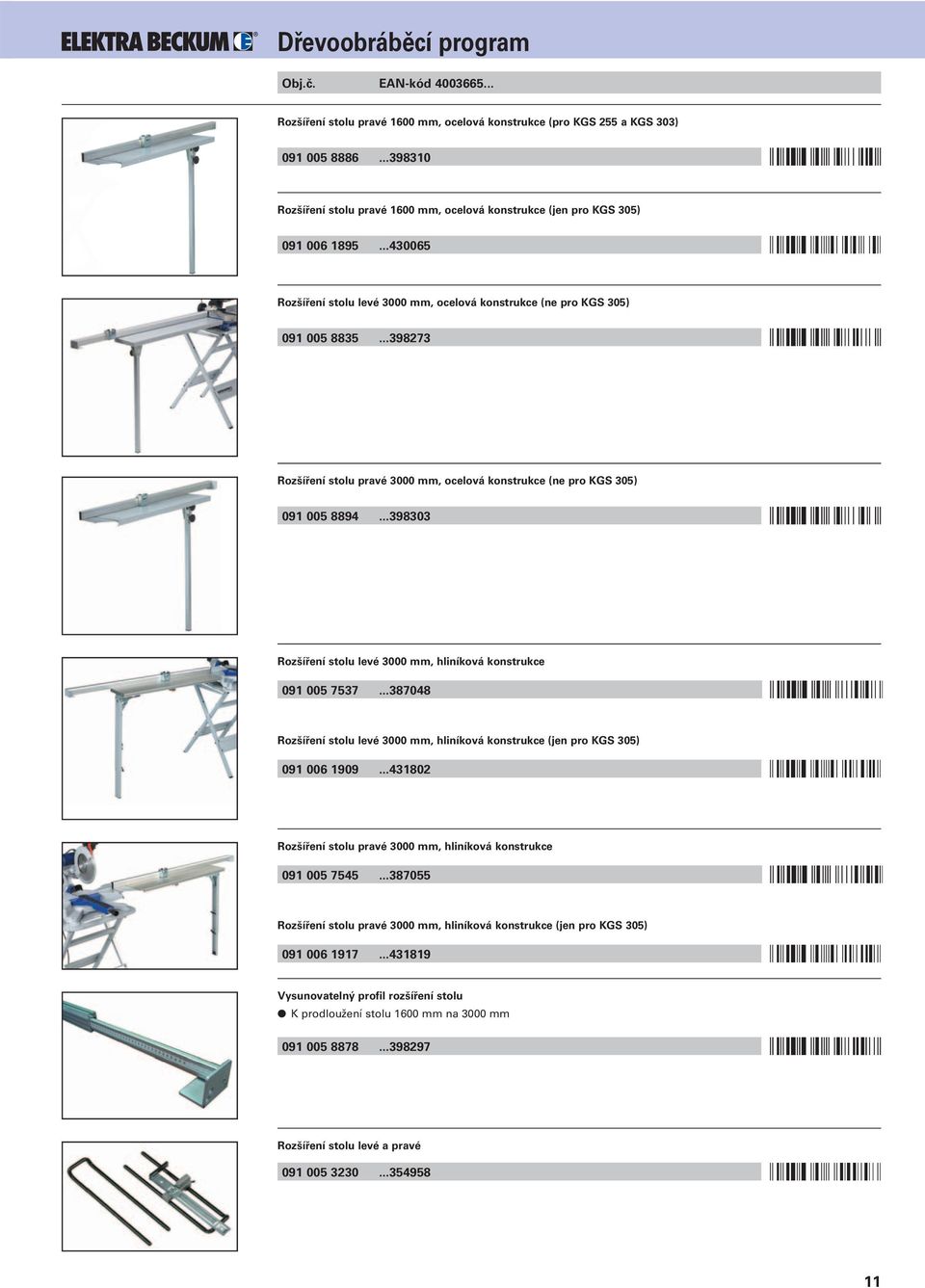

11 Rozšíření stolu pravé 1600 mm, ocelová konstrukce (pro KGS 255 a KGS 303) Rozšíření stolu pravé 1600 mm, ocelová konstrukce (jen pro KGS 305) Rozšíření stolu levé 3000 mm, ocelová konstrukce (ne pro KGS 305) Rozšíření stolu pravé 3000 mm, ocelová konstrukce (ne pro KGS 305) Rozšíření stolu levé 3000 mm, hliníková konstrukce Rozšíření stolu levé 3000 mm, hliníková konstrukce (jen pro KGS 305) Rozšíření stolu pravé 3000 mm, hliníková konstrukce Rozšíření stolu pravé 3000 mm, hliníková konstrukce (jen pro KGS 305) Vysunovatelný profil rozšíření stolu K prodloužení stolu 1600 mm na 3000 mm Rozšíření stolu levé a pravé

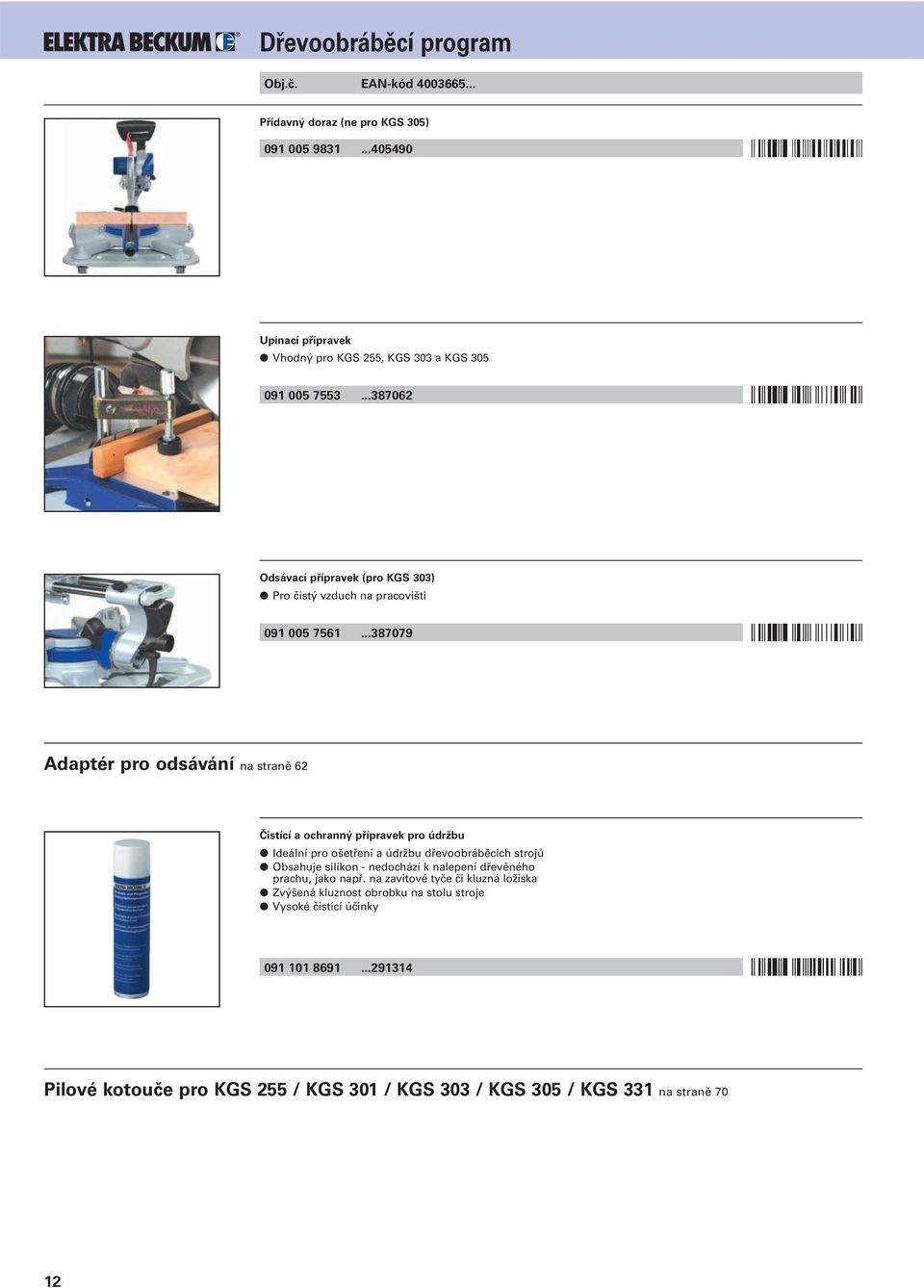

12 Přídavný doraz (ne pro KGS 305) Upínací přípravek Vhodný pro KGS 255, KGS 303 a KGS Odsávací přípravek (pro KGS 303) Pro čistý vzduch na pracovišti Adaptér pro odsávání na straně 62 Čistící a ochranný přípravek pro údržbu Ideální pro ošetření a údržbu dřevoobráběcích strojů Obsahuje silikon - nedochází k nalepení dřevěného prachu, jako např. na zavitové tyče či kluzná ložiska Zvýšená kluznost obrobku na stolu stroje Vysoké čistící účinky Pilové kotouče pro KGS 255 / KGS 301 / KGS 303 / KGS 305 / KGS 331 na straně 70 12

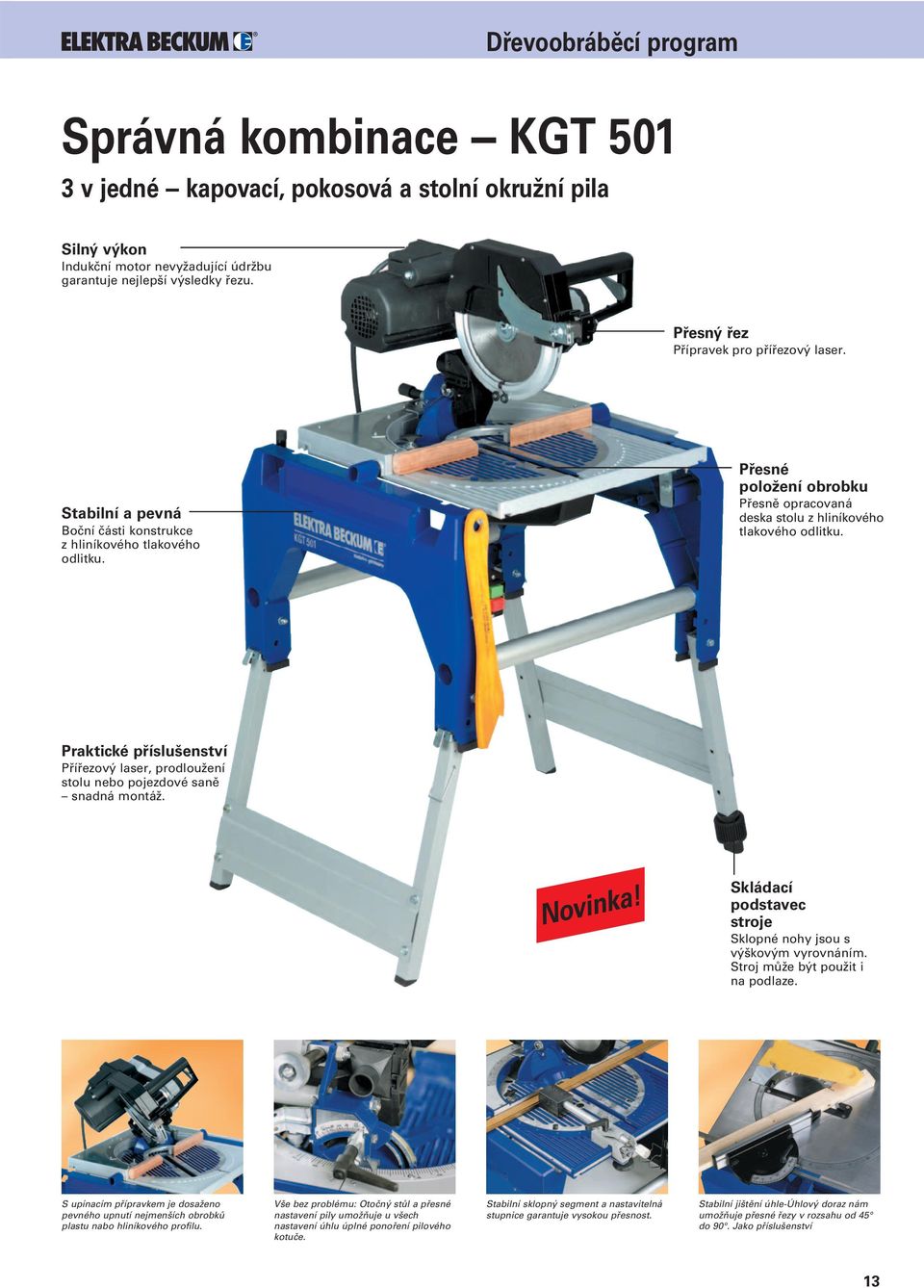

13 Správná kombinace KGT v jedné kapovací, pokosová a stolní okružní pila Silný výkon Indukční motor nevyžadující údržbu garantuje nejlepší výsledky řezu. Přesný řez Přípravek pro přířezový laser. Stabilní a pevná Boční části konstrukce z hliníkového tlakového odlitku. Přesné položení obrobku Přesně opracovaná deska stolu z hliníkového tlakového odlitku. Praktické příslušenství Přířezový laser, prodloužení stolu nebo pojezdové saně snadná montáž. Novinka! Skládací podstavec stroje Sklopné nohy jsou s výškovým vyrovnáním. Stroj může být použit i na podlaze. S upínacím přípravkem je dosaženo pevného upnutí nejmenších obrobků plastu nabo hliníkového profilu. Vše bez problému: Otočný stůl a přesné nastavení pily umožňuje u všech nastavení úhlu úplné ponoření pilového kotuče. Stabilní sklopný segment a nastavitelná stupnice garantuje vysokou přesnost. Stabilní jištění úhle-úhlový doraz nám umožňuje přesné řezy v rozsahu od 45 do 90. Jako příslušenství 13

14 Kapovací, pokosová a stolní kotoučová pila Vybavení a charakteristika: Kombinace montážní pily se třemi funkcemi: 1. Kapovací pila 2. Pokosová pila 3. Stolní kotoučová pila Nejlepší kvalita řezu díky konstrukci odolné proti zkrutu Stabilní paralelní doraz Robustní a přesná konstrukce z hliníkové tlakové slitiny Stupnice k bezstupňovitému nastavení úhlu s rastrovými aretačními body u 90 a 45 Absolutně bez problémová práce v jakémkoli nastavení uhle. Jednoduchá výměna pil. kotouče za pomocí aretace Integrovaný nastavitelný hloubkový doraz Elektrické ovládání Elektrická brzda motoru Kapovací, pokosová a stolní kotoučová pila KGT 300 Hloubka řezu/ délka řezu při kapování Obklady: 25 x 190 mm Fošny: 100 x 170 mm Hranoly: 100 x 100 mm Díky integrovanému kulatému stolu a naklopení pily je možný řez do 45 vpravo a 48 vlevo Integrované drážky stolu pro jednoduché připevnění prodloužení Silný, výkonný a bezúdržbový univerzální motor Standardně dodavaný HW pilový kotouč, horní kryt pil. kotouče, paralelení doraz Rozměry stroje (D x Š x V): pila postavená 620 x 663 x 878 mm pila složená 620 x 663 x 457 mm Rozměry stolu 472 x 345 mm Šířka řezu kapovací pily 45/90 118/170 mm Výška řezu stolní pily mm Hloubka řezu kapovací pily 45/90 90/100 (120) mm Max. řezná rychlost 42 m/s Pilový kotouč l 315 x 30 mm Možnosti nastavení: kapovací pila 1 x 45, 1 x 48, 1 x 50, 1 x 60 stolní pila 1 x 45 Nastavení stupňů bezstupňovitě 0 45 Napětí 1~230 V / 50 Hz Výkon motoru P1 1,8 kw S6 40%, P2 1,5 kw S6 40% Ochrana motoru nadproudový vypínač Způsob ochrany ochrana proti vhlkosti 22 kg (včetně podstavce) Kapovací, pokosová a stolní kotoučová pila KGT 501 Hloubka řezu/ délka řezu při kapování Obklady: 20 x 210 mm Fošny: 60 x 170 mm Hranoly: 80 x 80 mm Standrardně dodáván podstavec a montážní otvory pro přířezový laser Bezúdržbový tichý indukční motor Bleskurychlé přestavění z kapovací pily na pilu stolní Stabilní zpevněné nohy. Podstavec je pevně spojen s pilou. Sklopné nohy podstavce umožňují bezproblémovou práci na podlaze. Standardně dodavaný HW pilový kotouč, horní kryt pil. kotouče, paralelení doraz a přídavný doraz Rozměry stroje (D x Š x V): pila postavená 620 x 663 x 878 mm pila složená 620 x 663 x 457 mm Rozměry stolu 520 x 500 mm Šířka řezu kapovací pily 45/90 152/210 mm Výška řezu stolní pily 45/90 54/81 mm Hloubka řezu kapovací pily 45/90 45/60 mm Max. řezná rychlost 42 m/s Pilový kotouč l 250 x 30 mm Možnosti nastavení: kapovací pila 3 x 45 stolní pila 1 x 45 Nastavení stupňů bezstupňovitě 0 45 Napětí 1~230 V / 50 Hz Výkon motoru P1 2,1 kw S6 40%, P2 1,5 kw S6 40% Ochrana motoru nadproudový vypínač Způsob ochrany ochrana proti vhlkosti 45 kg (včetně podstavce) Několik pohybů ruky a bude z kapovací a pokosové pily, pila stolní. 14

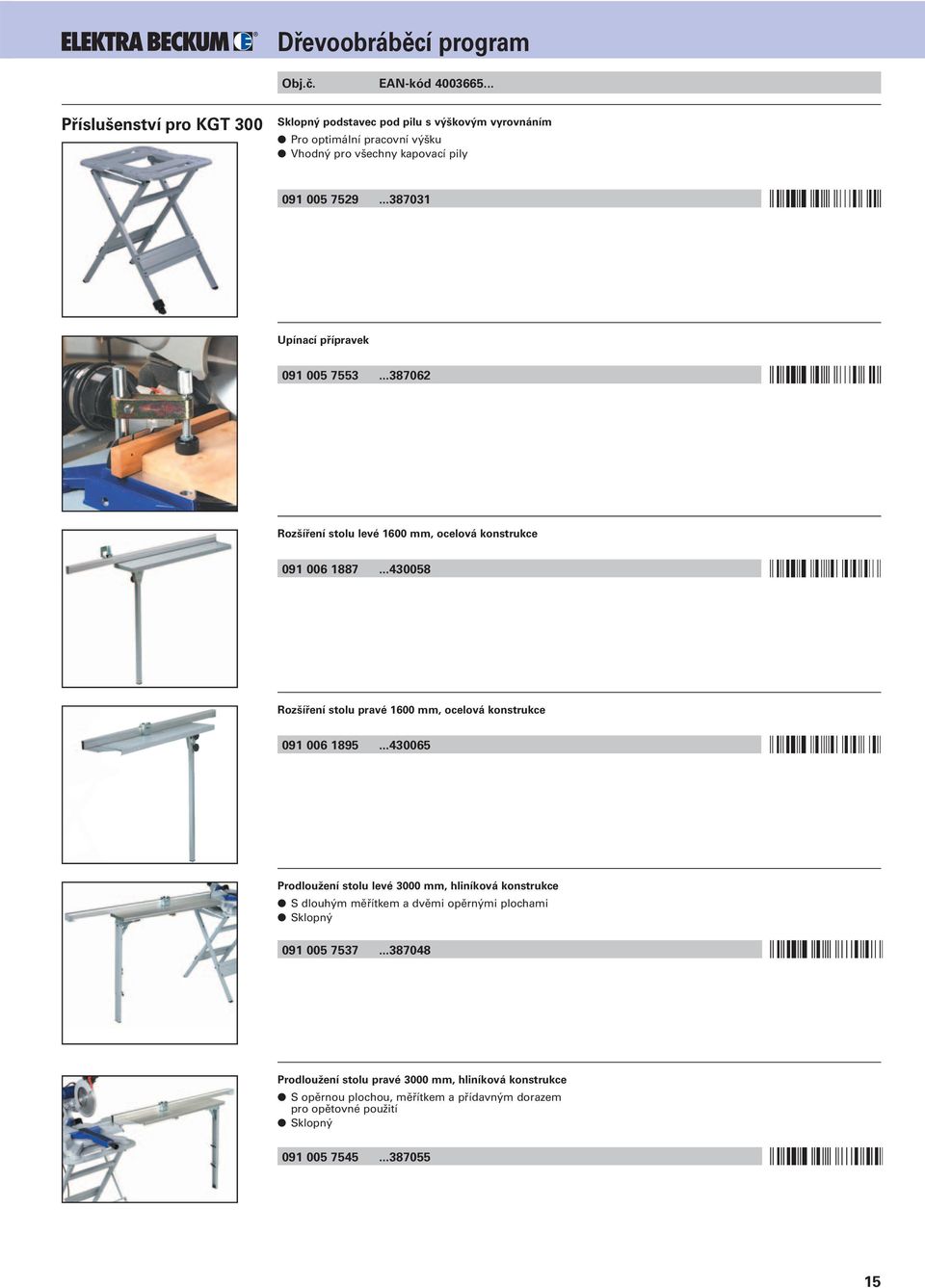

15 Příslušenství pro KGT 300 Sklopný podstavec pod pilu s výškovým vyrovnáním Pro optimální pracovní výšku Vhodný pro všechny kapovací pily Upínací přípravek Rozšíření stolu levé 1600 mm, ocelová konstrukce Rozšíření stolu pravé 1600 mm, ocelová konstrukce Prodloužení stolu levé 3000 mm, hliníková konstrukce S dlouhým měřítkem a dvěmi opěrnými plochami Sklopný Prodloužení stolu pravé 3000 mm, hliníková konstrukce S opěrnou plochou, měřítkem a přídavným dorazem pro opětovné použití Sklopný

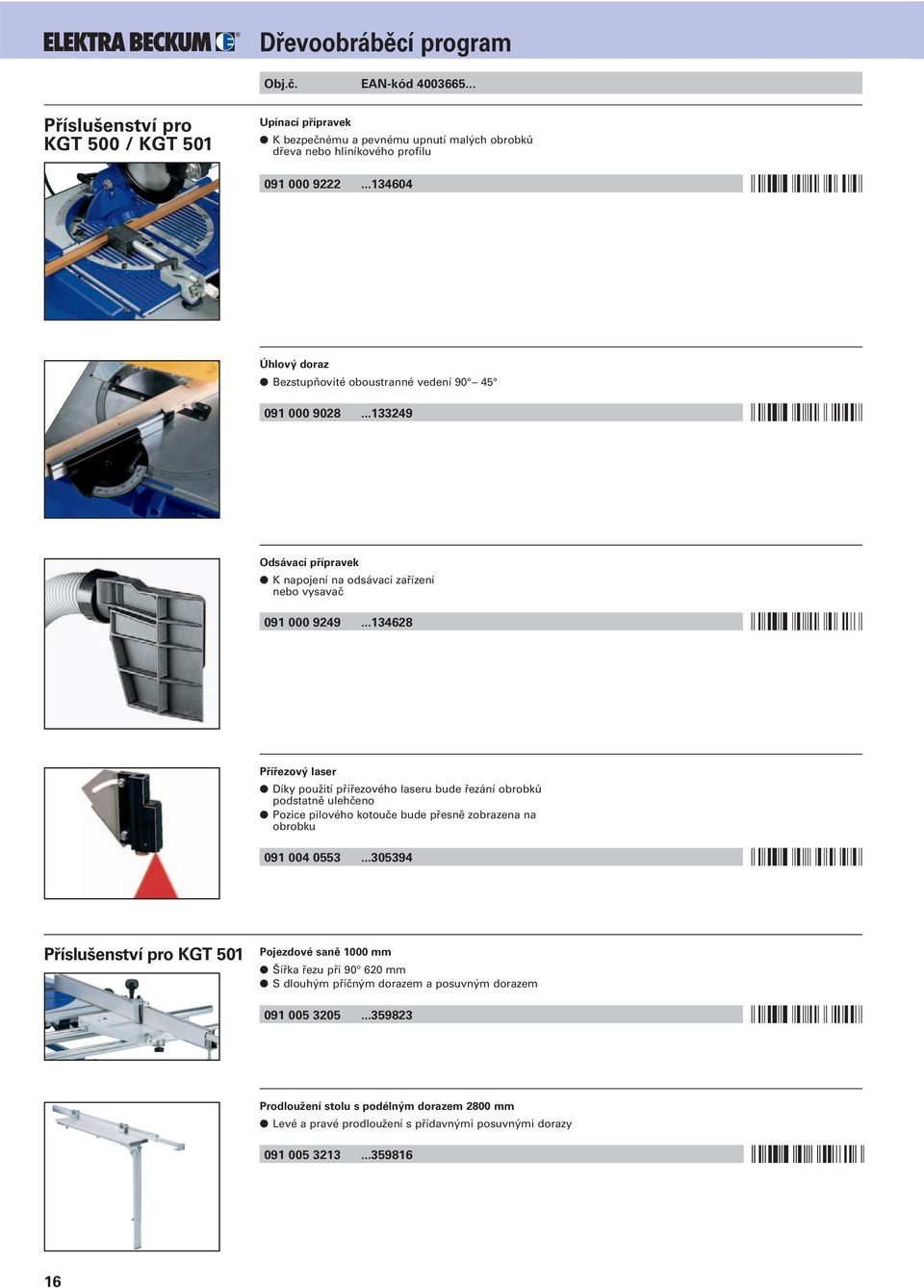

16 Příslušenství pro KGT 500 / KGT 501 Upínací přípravek K bezpečnému a pevnému upnutí malých obrobků dřeva nebo hliníkového profilu Úhlový doraz Bezstupňovité oboustranné vedení Odsávací přípravek K napojení na odsávací zařízení nebo vysavač Přířezový laser Díky použití přířezového laseru bude řezání obrobků podstatně ulehčeno Pozice pilového kotouče bude přesně zobrazena na obrobku Příslušenství pro KGT 501 Pojezdové saně 1000 mm Šířka řezu při mm S dlouhým příčným dorazem a posuvným dorazem Prodloužení stolu s podélným dorazem 2800 mm Levé a pravé prodloužení s přídavnými posuvnými dorazy

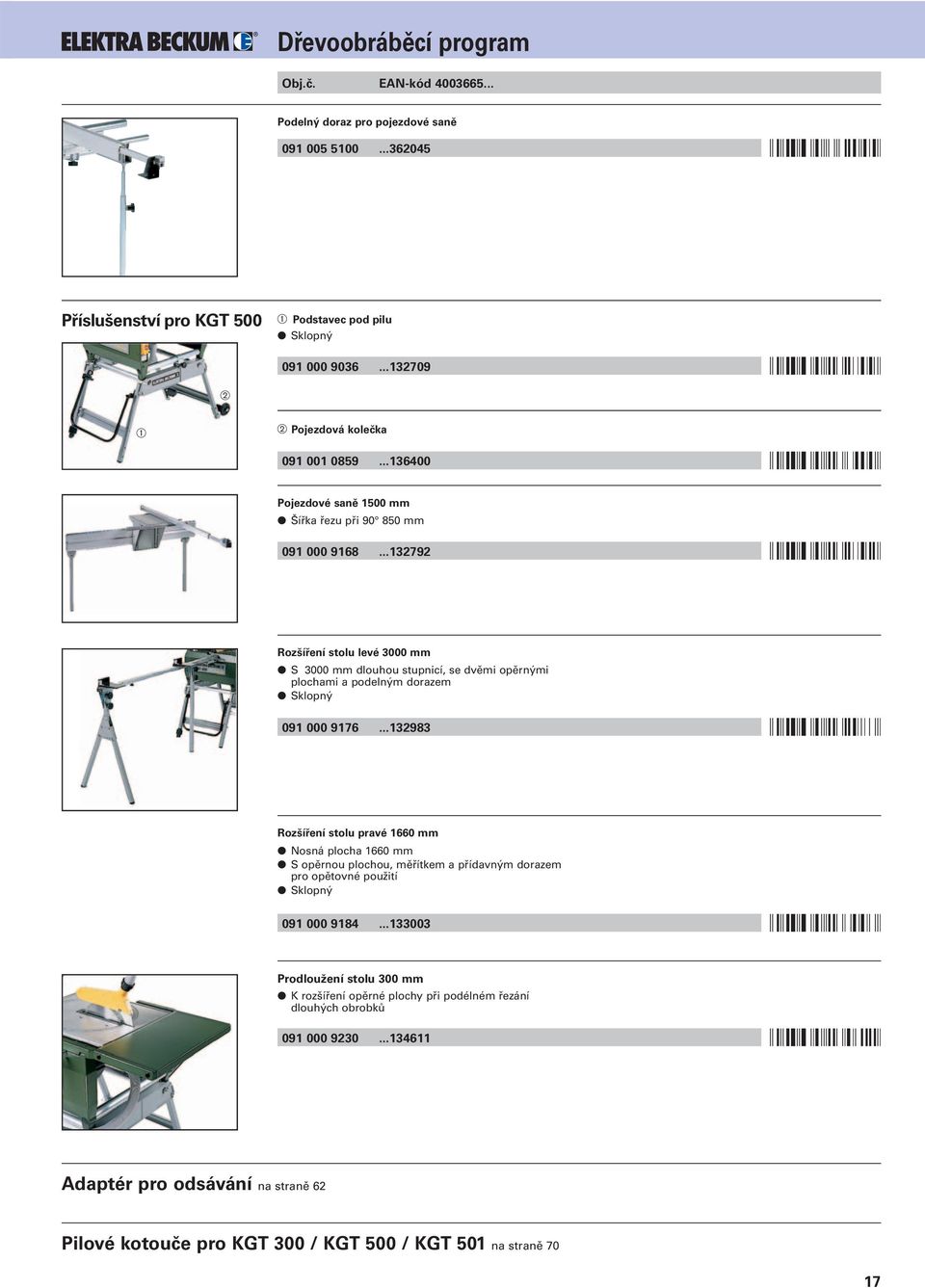

17 Podelný doraz pro pojezdové saně Příslušenství pro KGT 500 q Podstavec pod pilu Sklopný w q w Pojezdová kolečka Pojezdové saně 1500 mm Šířka řezu při mm Rozšíření stolu levé 3000 mm S 3000 mm dlouhou stupnicí, se dvěmi opěrnými plochami a podelným dorazem Sklopný Rozšíření stolu pravé 1660 mm Nosná plocha 1660 mm S opěrnou plochou, měřítkem a přídavným dorazem pro opětovné použití Sklopný Prodloužení stolu 300 mm K rozšíření opěrné plochy při podélném řezání dlouhých obrobků Adaptér pro odsávání na straně 62 Pilové kotouče pro KGT 300 / KGT 500 / KGT 501 na straně 70 17

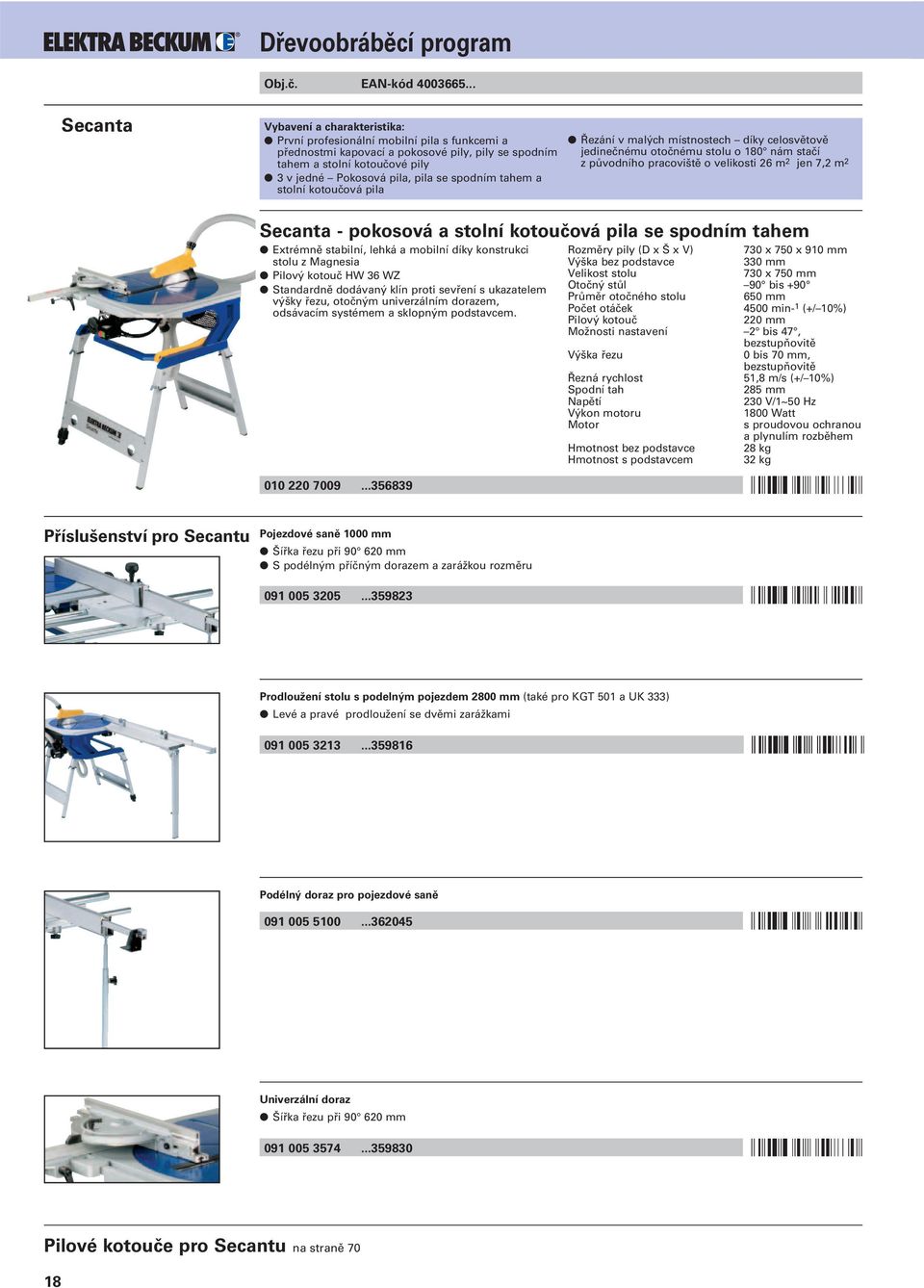

18 Secanta Vybavení a charakteristika: První profesionální mobilní pila s funkcemi a přednostmi kapovací a pokosové pily, pily se spodním tahem a stolní kotoučové pily 3 v jedné Pokosová pila, pila se spodním tahem a stolní kotoučová pila Řezání v malých místnostech díky celosvětově jedinečnému otočnému stolu o 180 nám stačí z původního pracoviště o velikosti 26 m 2 jen 7,2 m 2 Secanta - pokosová a stolní kotoučová pila se spodním tahem Extrémně stabilní, lehká a mobilní díky konstrukci stolu z Magnesia Pilový kotouč HW 36 WZ Standardně dodávaný klín proti sevření s ukazatelem výšky řezu, otočným univerzálním dorazem, odsávacím systémem a sklopným podstavcem Rozměry pily (D x Š x V) 730 x 750 x 910 mm Výška bez podstavce 330 mm Velikost stolu 730 x 750 mm Otočný stůl 90 bis 90 Průměr otočného stolu 650 mm Počet otáček 4500 min- 1 (/ 10%) Pilový kotouč 220 mm Možnosti nastavení 2 bis 47, bezstupňovitě Výška řezu 0 bis 70 mm, bezstupňovitě Řezná rychlost 51,8 m/s (/ 10%) Spodní tah 285 mm Napětí 230 V/1~50 Hz Výkon motoru 1800 Watt Motor s proudovou ochranou a plynulím rozběhem bez podstavce 28 kg s podstavcem 32 kg Příslušenství pro Secantu Pojezdové saně 1000 mm Šířka řezu při mm S podélným příčným dorazem a zarážkou rozměru Prodloužení stolu s podelným pojezdem 2800 mm (také pro KGT 501 a UK 333) Levé a pravé prodloužení se dvěmi zarážkami Podélný doraz pro pojezdové saně Univerzální doraz Šířka řezu při mm Pilové kotouče pro Secantu na straně 70 18

19 UK 333 pro řemeslníky na montáže Tři pily v jedné: Pilu UK 333 je možné obratem jedné ruky změnit z kapovací a zkracovací na pilu se spodním tahem a pilu stolní. Ideální pro podélné opracování materiálu. S principem táhnout místo sunout dosáhnete obvzlášť čistého řezu. Řez tak může být lépe kontrolován. Práce je snadněji proveditelná a při malám odpadu. Ne vždy potřebujete profesionála. Silný výkon Tichý univerzální motor nevyžadující údržbu garantuje nejlepší výsledky řezu. Metabo VC-elektronika umožňuje variabilní nastavení počtu otáček v rozmezí od 2000 do 4500 min -1. Novinka! Přesné položení obrobku Přesně opracovaná deska stolu z hliníkového tlakového odlitku. Stabilní a pevná Vždy stabilní: Zabudovaný podstavec s integrovanou nastavitelnou nohou zabezpečuje jistou stabilitu stroje v provozu. Stroj může být používán i se sklopeným podstavcem. Praktické příslušenství Např. prodloužení stolu nebo pojezdové saně snadná montáž. Univerzální doraz zaručuje pevné uložení materiálu, při kterém nedochází k nežádoucímu zakřivení pil. kotouče. Proto Vaše práce bude profesionálně odvedena. Rozvírací klín může být od uživatele seřízen tak, že řez pilového kotouče bude skryt v obráběném materiálu. Otočný univerzální doraz o 180 je vhodný pro pokosové a dvojitě pokosové řezy. Nastavení sklonu pilového kotouče je možné od 1 do 46,5. Univerzální doraz je možné při podélném řezání materiálu změnit na doraz paralelní. 19

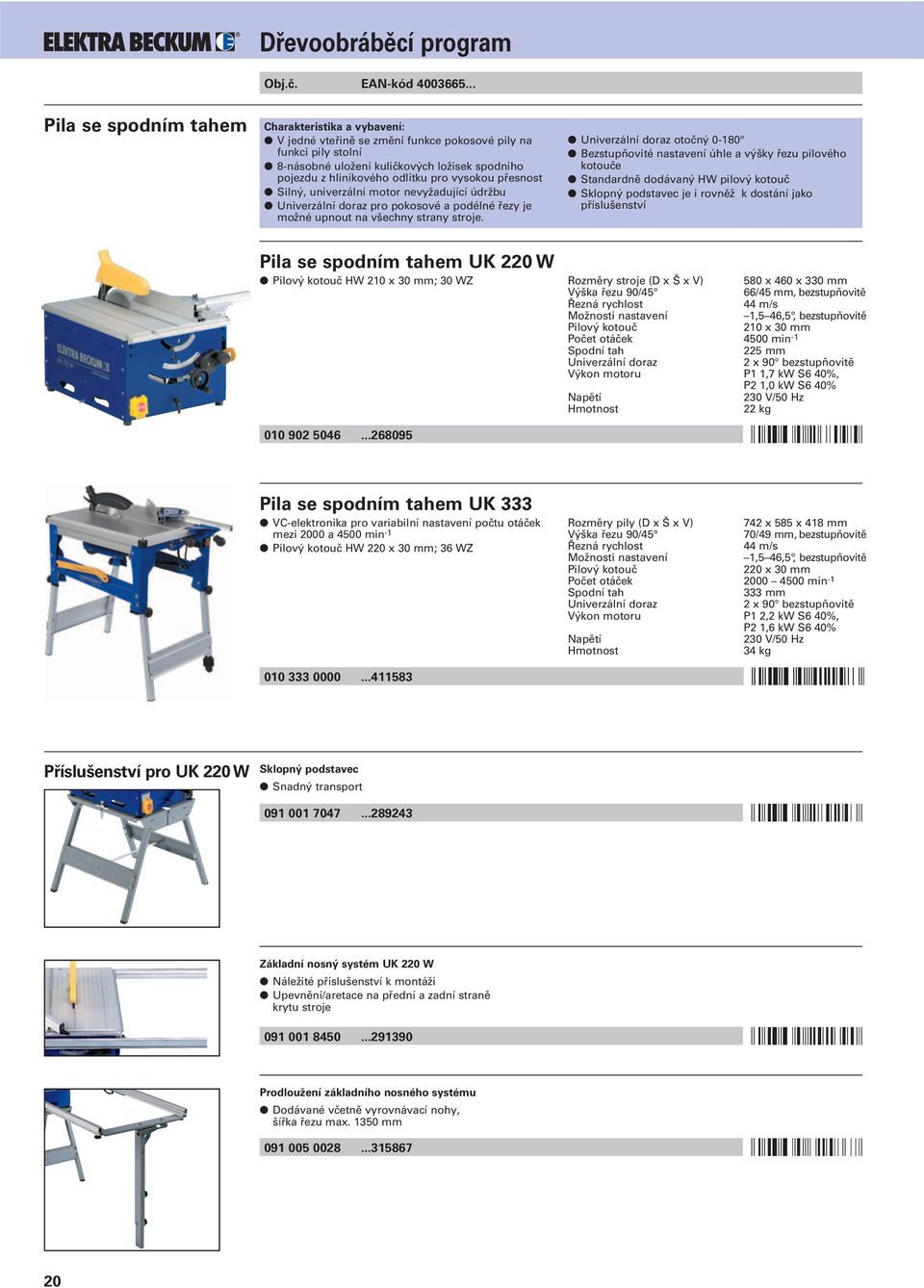

20 Pila se spodním tahem Charakteristika a vybavení: V jedné vteřině se změní funkce pokosové pily na funkci pily stolní 8-násobné uložení kuličkových ložisek spodního pojezdu z hliníkového odlitku pro vysokou přesnost Silný, univerzální motor nevyžadující údržbu Univerzální doraz pro pokosové a podélné řezy je možné upnout na všechny strany stroje. Univerzální doraz otočný Bezstupňovité nastavení úhle a výšky řezu pilového kotouče Standardně dodávaný HW pilový kotouč Sklopný podstavec je i rovněž k dostání jako příslušenství Pila se spodním tahem UK 220 W Pilový kotouč HW 210 x 30 mm; 30 WZ Rozměry stroje (D x Š x V) 580 x 460 x 330 mm Výška řezu 90/45 66/45 mm, bezstupňovitě Řezná rychlost 44 m/s Možnosti nastavení 1,5 46,5, bezstupňovitě Pilový kotouč 210 x 30 mm Počet otáček 4500 min -1 Spodní tah 225 mm Univerzální doraz 2 x 90 bezstupňovitě Výkon motoru P1 1,7 kw S6 40%, P2 1,0 kw S6 40% Napětí 230 V/50 Hz 22 kg Pila se spodním tahem UK 333 VC-elektronika pro variabilní nastavení počtu otáček mezi 2000 a 4500 min -1 Pilový kotouč HW 220 x 30 mm; 36 WZ Rozměry pily (D x Š x V) 742 x 585 x 418 mm Výška řezu 90/45 70/49 mm, bezstupňovitě Řezná rychlost 44 m/s Možnosti nastavení 1,5 46,5, bezstupňovitě Pilový kotouč 220 x 30 mm Počet otáček min -1 Spodní tah 333 mm Univerzální doraz 2 x 90 bezstupňovitě Výkon motoru P1 2,2 kw S6 40%, P2 1,6 kw S6 40% Napětí 230 V/50 Hz 34 kg Příslušenství pro UK 220 W Sklopný podstavec Snadný transport Základní nosný systém UK 220 W Náležité příslušenství k montáži Upevnění/aretace na přední a zadní straně krytu stroje Prodloužení základního nosného systému Dodávané včetně vyrovnávací nohy, šířka řezu max mm

21 Dvě nohy s výškovým vyrovnáním Pro lepší podepření opracovaného materiálu Pojezdové saně k základnímu nosnému systému Montáž na levou či pravou stranu základního nosného systému. Vzdálenost k pilovému kotouči je individuélní Délka řezu s pojezdovými saněmi 600 mm Délka řezu příčného dorazu 700 mm, otočný na obě strany do Prodloužení stolu 1000 mm Montáž na zadní či přední stranu základního nosného systému Délka 1000 mm S vyrovnávací nohou a přídavným posuvným dorazem Rozšíření stolu základního nosného systému Montáž na levou či pravou stranu základního nosného systému Posunutí s paralelním dorazem po základním nosném systému s vloženým měřítem Upínací přípravek Max. výška upnutí 55 mm Pro nezbytné upnutí nekovů a kulatin Odsávací přípravek K napojení odsávacího zařízení UK 220 W je s tímto příslušenstvím otestováno proti prachu Adaptér pro odsávání na straně 62 Pilové kotouče pro UK 220 W na straně 70 21

22 Příslušenství pro UK 333 Pojezdové saně Šířka řezu při mm S podélným příčným dorazem a zarážkou rozměru Prodloužení stolu 2800 mm Levé a pravé se dvěmi zarážkami rozměru Délka 2800 mm Praktické pro položení dlohého obrobku. Pro čistý a přesný výsledek řezu Ochrana otřepu řezu (sada obsahuje deset kusů) Ochranu otřepu řezu lze umístit před pilový kotouč. Slouží k dosažení čistého řezu Upínací přípravek Max. výška upnutí 55 mm Pro nezbytné upnutí nekovů a kulatin Odsávací přípravek Sací hadice pro horní a dolní odsávání, včetně dvou adaptérů K napojení odsávacího zařízení, nebo Metabo vysavače Čistící a ochranný přípravek pro údržbu Adaptér pro odsávání na straně 62 Pilové kotouče pro UK 333 na straně 70 22

23 Stolní kotoučové pily Charakteristika a vybavení: Pro všechny použití Kompaktní konstrukce, snadný transport Využití na stavbě, pro variabilní použití v praxi Konstrukce stroje z ocelového plechu s nánosem práškové barvy. Integrované rozšíření stolu Paralelní doraz s dvojtou aretací Stolní kotoučová pila TS 250 Pilový kotouč HW 250 x 30 mm; 34 WZ Rozměry stroje (D x Š x V) Rozměry stolu (D x Š) Pracovní výška s podstavcem 900 mm bez podstavce 330 mm 790 x 755 x 430 mm 645 x 755 mm (rozšířen 985 mm) Výška řezu 90/45 77/52 mm Řezná rychlost 44 m/s max. šířka řezu s paralelním dorazem 330 mm s příčným dorazem 630 mm Pilový kotouč 250 x 30 mm Počet otáček 4000 min -1 Možnosti nastavení 1,5 bis 46,5 Napětí 230 V/50 Hz Výkon motoru P1 2,0 kw S6 40%, P2 1,2 kw S6 40% 34 kg Příslušenství pro TS 250 Odsávací přípravek Sací hadice pro horní a dolní odsávání, včetně dvou adaptérů K napojení odsávacího zařízení, nebo Metabo vysavače Sklopný podstavec Stabilní Snadný transport Podstavec s rolnou RS 420 / RS 420 W / RS 420 G K podepření dlouhého obrobku Rozsah nastavení mm Výškově nastavitelný Nosnost do 100 kg 10 kg q RS e w q w RS 420 W e RS 420 G Pilové kotouče pro TS 250 na straně 70 23

24 Precizní kotoučové pily Charakteristika a vybavení: Pro všechny použití Kompaktní konstrukce, snadný transport Využití na stavbě, pro všechny použití řezu Precizní kotoučová pila PK Konstrukce stroje z ocelového plechu s nánosem práškové barvy. Rozsáhlé příslušenství Rozměry stolu 540 x 430 mm Pracovní výška s podstavcem 900 mm bez podstavce 330 mm Výška řezu 90/45 66/41 mm Řezná rychlost 44 m/s max. šířka řezu s paralelním dorazem 180 mm s příčným dorazem 180 mm Pilový kotouč 210 x 30 mm Počet otáček 4000 min -1 Možnosti nastavení 1,5/0 45/46,5 Napětí 230 V/50 Hz Výkon motoru P1 1,7 kw S6 40%, P2 1,0 kw S6 40% 21 kg Precizní kotoučová pila PK 255 Deska stolu z eloxovaného plynule litého hliníkového odlitku Pilový kotouč HW 250 x 30 mm; 34 WZ; NL Rozměry stolu 760 x 660 mm Výška řezu 0 80 mm, bezstupňovité Nastavení úhlu 0 45 Řezná rychlost 50 m/s 68 kg Precizní kotoučová pila PK 255/2500 WN (střídavý proud) Napětí 230 V/50 Hz, Výkon motoru P1 2,5 kw S1 100 %, P2 1,9 kw S6 40% Precizní kotoučová pila PK 255/3400 DN (třífázový proud) Napětí 400 V/50 Hz, výkon motoru P1 3,4 kw S1 100 %, P2 2,5 kw S6 40% Precizní kotoučová pila PK 255 Základní nosný systém včetně pojezdových saní Deska stolu z eloxovaného plynule litého hliníkového odlitku Pilový kotouč HW 250 x 30 mm; 34 WZ; NL Základní nosný systém a pojezdové saně standardně dodávané s nastavitelnou nohou Rozměry stolu 760 x 660 mm Výška řezu 0 80 mm, stufenlos Možnosti nastavení 0 45 Řezná rychlost 50 m/s Šířka řezu od pilového kotouče ca mm 74 kg Precizní kotoučová pila PK 255/2500 WN (střídavý proud) Napětí 230 V/50 Hz, výkon motoru P1 2,5 kw S1 100 %, P2 1,9 kw S6 40% Precizní kotoučová pila PK 255/3400 DN (třífázový proud) Napětí 400 V/50 Hz, výkon motoru P1 3,4 kw S1 100 %, P2 2,5 kw S6 40% Příslušenství pro PK 200 / PK 255 Precizní / PK 255 Systém Odsávací zařízení K napojení odsávacího zařízení PK 200 / PK 250 / PK 255 je s tímto zařízením otestováno proti prachu PK PK 250 / PK

25 Základní nosný systém Náležité příslušenství k montáži Montáž na zadní či přední stranu základního nosného systému PK PK Základní nosný systém s opěrnou nohou Dodávané včetně vyrovnávací nohy, šířka řezu max mm opěrné vyrovnávací nohy Pro lepší podepření opracovaného materiálu Pojezdové saně k základnímu nosnému systému Montáž na levou či pravou stranu základního nosného systému. Individuální nastavení od pil. kotouče Délka řezu s pojezdovými saňemi 600 mm Příčný doraz, délka 700 mm, otočný na obě strany do 47 PK PK 255 (standardně dodávané u precizní kotoučové pily PK 255) Rozšíření stolu k základnímu nosnému systému Montáž na levou či pravou stranu základního nosného systému např.(u PK 255). Vsunutí do základního nosného systému Posunutí s paralelním dorazem po základním nosném systému s vloženým měřítem PK PK Prodloužení stolu 1000 mm Montáž na levou či pravou stranu základního nosného systému Délka 1000 mm S vyrovnávací nohou a přídavným posuvným dorazem Příslušenství pro PK 200 Podstavec pod pilu Snadný transport

26 Úhlový doraz pro PK Upínací přípravek Adaptér pro odsávání na straně 62 Příslušenství pro PK 255 precizní kotoučovou pilu Pojezdová kolečka Pro snadný transport Pilové kotouče pro PK 200 / PK 255 na straně 70 Precizní kotoučová pila PK 300/4200 DNB Velká dimenzovaná a eloxovaná deska stolu z hlíníku Paralelní doraz s lupou a údaji s jemným nastavením Podstavec je nutné separátně objednat Rozměry stroje 900 x 710 mm Pracovní výška 940 mm Výška řezu při 90 /45 104/70 mm Řezná rychlost 50 m/s Max. šířka řezu s paralelním dorazem 350 mm s rozšířením stolu 1060 mm Max. šířka příčného řezu 280 mm 90 s úhlovým dorazem 300 mm 45 Pilový kotouč 300 x 2,8/1,8 x 30; 28 WZ; NL Nastavení úhlu do 45 Počet otáček hřídele 3800 min -1 Napětí 400 V Výkon motoru P1 4,2 kw S6 40 %, P2 2,0 kw S1 100% Jištění 16 A pozvolné Ochrana motoru standardně dodávaná Brzda motoru standardně dodávaná 90 kg Příslušenství pro PK 300 Pojezdové kolečka Pro snadný transport Vhodné pro uzamykatelný podstavec ( ) Uzamykatelný podstavec

27 Pojezdové saně 1500 mm Doraz s mm stupnicí výsuvný až do 2600 mm (teleskopický profil) Posuvný doraz 4 násobné uložení pojezdu pomocí kladek osazených kuličkovými ložisky Vodící profil s dvěmi vodicími pozinkovanými tyčemi a hliníkovou profilovou deskou zajištující přesné vedení Snadné upevnění pojezdového stolu s rychloupínacími šrouby Šířka řezu při 90 /45 Rozměry stolu Celková délka Nosná hmotnost 610/1010 mm 280 x 525 mm 1500 mm 25 kg Pojezdové saně 2300 mm Doraz s mm stupnicí výsuvný až do 2600 mm (teleskopický profil) Posuvný doraz 4 násobné uložení pojezdu pomocí kladek Vodící profil s dvěmi vodicími pozinkovanými tyčemi a hliníkovou profilovou deskou zajištující přesné vedení. Snadné upevnění pojezdového stolu s rychloupínacími šrouby S opěrnou nohou Šířka řezu při 90 /45 Rozměry stolu Celková délka Nosná hmotnost 1260/1660 mm 280 x 525 mm 2300 mm 35 kg Rozšíření stolu Rozměr: 900 x 710 mm Rozšíření stolu se zvětšenou plochou pro ideální řezání desek Prodloužení stolu Rozměr: 710 x 570 mm Prodloužení stolu se zvětšenou plochou pro ideální řezání dlouhých obrobků Úhlový doraz Nasaditelný na pravou a levou stranu od pil. kotouče Pro přesné řezy v úhlu Oboustranný posuvný doraz do Pilové kotouče pro PK 300 na straně 70 27

28 Vždy jako formátovací kotoučová pila PKU 250 Tři plnohodnotné stroje v jednom: 1. Stolní kotoučová pila vhodná pro veškeré běžné druhy řezání, které je možné provádět se stolní pilou. 2. Pila se spodním tahem vhodná k exaktnímu zkracování obrobku o max. šíře 330 mm a pro pokosové řezy. Při nehybném spodním tahu pily je přiložen opracovaný materiál, a pilový kotouč dopředu přitahován k příčnému dorazu až do uříznutí opracovaného materiálu. 3. Formátovací kotoučová pila umožňuje přesné a čisté řezy malých a velkých obrobků. Optimální vedení díky uloženému formátovacímu stolu v jehličkových ložiscích. Snadné sámování prken za pomocí dodávaného přidržovače. Formátovací kotoučovou pila je vhodná i pro paralelní řezy. Mnohostranné použití v rozsáhlém příslušenství Přesný formátovací stůl až do délky řezu 1450 mm Přiložené nářadí k montáži a demontáži rozšíření stolu a prodloužení stolu vhodné k řezání větších obrobků bez doladění Přesné práce díky vysoké preciznosti Stabilní, eloxovaný stůl z profilových odlitků Vypínač s uzamykatelným krytem Integrovaná zásuvka k napojení odsávacího zařízení Spodní tah pily k zkracování obrobků až do šíře 330 mm prašnost zkoušena dle TRGS 553 Jednoduchá obsluha díky dobře promyšleným ovládacím prvkům Max. výška řezu je 83 mm S 1800 mm dlouhým formátovacím stolem je možné provádět řezy o max. délce 1450 mm Spodní tah umožňuje zkracování obrobků až do šíře 330 mm. 28

29 Precizní kotoučové pily Vybavení a charakteristika: 3 stroje v jednom: Stolní kotoučová pila, pila se spodním tahem a formátovací kotoučová pila. Pro přesné řezání až do síly 83 mm Kryt stroje odolný proti zkrutu z ocelového plechu Stabilní, eloxovaný stůl z profilových odlitků Robustní, tichý asynchroní motor Dvojté ložiskové uložení hřídele pily Pilový kotouč sklopný od 1,5 až do 46,5 (možné podříznutí) Příčný doraz se stavitelným měřítkem k exaktnímu nastavení a lupě k přizpůsobení čtení vzdálenosti od pilového kotouče. Vhodné pro opětovné použití Stabilní podélný doraz s přídavnou zadní aretací jemným nastavením a lupou Uložení formátovacího stolu v jehličkových ložiscích Spínač se zamykatelným krytem proti nepovolenému použití Zabudovaná zásuvka pro napojení odsávacího zařízení prašnost zkoušena TRGS 553 dle FPH Standardně dodávaný HW- pilový kotouč (24 zubů), Podélný doraz s jemným nastavením a lupou, příčný stůl s dorazem a pravítkem, dřevěné prodloužení ruky a potřebné nářadí Podle vlastního přání jsou na výběr 2 silné motory s teplotní ochranou pro delší životnost Precizní kotoučová pila PKU 250 Rozměry stolu (bez pojezdu) 345 x 810 mm Pracovní výška bez podstavce 370 mm Šířka řezu 800 mm popřípadě mm při 83 mm výšce řezu Výška řezu při 90 /45 83/55 mm Pilový kotouč 250 mm Možnosti nastavení od 1,5 do 46,5 Počet otáček 4400 min -1 Délka spodního tahu max. 330 mm Řezná rychlost 57 m/s Formátovací stůl 920/1800 mm Napojení odsávání na stroji 100 mm, 82 mm 60 kg Formátovací kotoučová pila PKU 250/2100 WN s krátkým formátovacím stolem (920 mm), kompletní model Formátovací kotoučová pila PKU 250/2100 WN s dlouhým formátovacím stolem (1800 mm), kompletní model Formátovací kotoučová pila PKU 250/2700 DN s krátkým formátovacím stolem (920 mm), kompletní model Formátovací kotoučová pila PKU 250/2700 DN s dlouhým formátovacím stolem (1800 mm), kompletní model Příslušenství pro PKU 250 Podstavec s rychloupínacími šrouby pro snadné nasazení stroje bez nutnosti použití nářadí Pracovní výška 890 mm s uzamykatelnou zásuvkou a zásuvkou pro zachycení pilin, vysunovatelná Podstavec Skládací, pracovní výška 890 mm

30 Prodloužení stolu Možné podložení dlouhého obrobku na zadní části stroje 560 mm Snadná montáž bez použití nářadí bez doladění Rozšíření stolu Až do šíře řezu 700 mm Snadná montáž bez použití nářadí bez podpěry rozšíření stolu výškově nastavitelný Podpěra Přídavný stůl 345 mm široký Snadná montáž bez použití nářadí bez doladění Příčný a podelný doraz ve spojení s přídavným stolem Příčný a podélný doraz Předřez Samostatný předřezoví HW pilový kotouč poháněn o-kroužkem. Průměr pilového kotouče 88 mm, šířka řezu 3 mm, počet zubů mm vnitřní- 100 mm vnější- 100 mm vnitřní- Příslušenství k odsávání pilin Sací hadice pro napojení odsávání (Odsávací připojení stroje s odsávací koncovkou horního krytu kotouče) Sací hadice, průměr 35 mm, délka 3,5 m Sací hadice, průměr 35 mm, délka 2,5 m (nesnadno vznětlivá) Sací hadice, průměr 35 mm, délka 1,75 m Držák sací hadice Y-kus pro napojení na odsávací zařízení a sací hadice s koncovkou 58 mm

31 Formátovací stůl Délka 920 mm. Vhodný pro řezy až do délky 800 mm Formátovací stůl Déka 1800 mm. Vhodný pro řezy až do délky 1450 mm Vysunovací zkracovací doraz pro nasazení na doraz příčného stolu, umožňuje opětovné zkrácování obrobků na stejnou délku do 2 m, nastavitelná stupnice z hliníku vysunovatelný Přídavný doraz s kolejnicí pro nasazení na formátovací stůl Upínací přípravek Upínací přípravek k pevnému upnutí obrobku na formátovacím stole

32 Formátovací kotoučové pily Charakteristika a vybavení: Optimální pro přesné řezání a formátování Idealní pro sámování masivního dřeva Možnost výběru dvou silných motorů Podstavec je sepárátně k objednání Velká škála příslušenství Formátovací kotoučová pila PKF 255 V8 Se zabudovaným předřezem S manuálním vnitřním a vnějším nastavením výšky předřezového zařízení Předřez spolu s hlavním pilovým kotoučem je možné paralelně sklopit až do 45. S dvoustupňovým spínačem, zapnutí/vypnutí Rozměry stolu 760 x 660 mm Pracovní výška 940 mm Pilový kotouč HW 250 x 3,2/2,2 x 30; 60 WZ; NL Výška řezu při 90/ /51 mm Řezná rychlost 50 m/s Předřezoví kotouč 90 x 3,2/4,0/2,0 x 30; 10 K Výška řezu předřezu 0 3 mm Počet otáčk hřídele předřezu 6000 min -1 Napětí motoru Napětí motoru předřezu 230 Volt Formátovací posuvný stůl 1800 mm dlouhý Pracovní délka 1400 mm Vývod na odsávání l 100 mm 105 kg PKF 255 V8 (na jednofázový proud), Napětí 230 V, výkon motoru P1 2,5 kw S6 40 %, P2 1,9 kw S6 40 % PKF 255 V8 (na třífázový proud), Napětí 400 V, výkon motoru P1 3,4 kw S6 40 %, P2 2,5 kw S6 40 % Příslušenství pro PKF 255 V8 i u r t q z w e q a) Příčný vozík k formátovacímu posuvnému stolu 950 mm Pro formátovací posuvný stůl o délce 950 mm Šířka řezu 900 mm při 80 mm výšce řezu Podélný doraz je otočný na levou a provou stranu až do q b) Příčný vozík k formátovacímu posuvnému stolu 1800 mm Pro 1800 mm dlouhý formátovací posuvný stůl Šířka řezu 1400 mm při 80 mm výšky řezu Podélný doraz je otočný na pravou a levou stranu až do w Uzamykatelný podstavec e Pojezdová kolečka pro uzamykatelný podstavec r Základní nosný systém 700 mm Nezbytné pro montáž příslušenství Cca 720 mm dlouhý. S tímto dosáhnete max. šířky řezu 640 mm

33 t Základní nosný systém 1400 mm Včetně podpěrné nohy. Šířka řezu až do 1400 mm z Druhá podpěrná noha s výškovým nastavením Pro stabilnější podepření obrobku u Rozšíření stolu k základnímu nosnému systému Zasunovací do základního nosného systému. Možné posunutí s paralelním dorazem po základním nosném systému s vloženým měřítkem i Prodloužení stolu Montáž na zadní či přední stranu základního nosného systému. Délka 1000 mm S výškově nastavitelnou opěrnou nohou a přídavným dorazem Upínací zařízení obrobků Pilové kotouče pro PKF 255 a PKF 255 V8 na straně 70 33

34 Stolní kotoučová pila Charakteristika a vybavení: Ideální k řezání hranolů, prken, desek a podobných dřevěných materiálů v dílně a na stavbě Standardně dodávané velké a stabilní sklopné prodloužení stolu Výška řezu do 85 mm a šikmé nastavení až do 45 je bezstupňovitě nastavitelné Na standardně dodávaném hadicovém systému je možné napojení odsávacího zařízení nebo vysavače Stolní kotoučové pila TKHS 315 C Robustní konstrukce z ocelového plechu ošetřena práškovou barvou a konstrukce desky stolu z pozinku Nový univerzální doraz je možné použít jako paralelní a příčný doraz, který zabezpečuje přesné řezy. Použitelné podobně jako pojezdové saně Podstavec a motor předběžně smontován Standardně dodávaný s pojezdovými kolečky a rukojetmi TKHS 315 C, 2,0 WNB, výkon motoru 2,0 kw S6 40% TKHS 315 C, 2,8 DNB, výkon motoru 2,8 kw S6 40% Rozměry stolu Pilový kotouč Řezná rychlost 800 x 600 mm HW 315/30 mm, 24 WZ 50 m/s 55 kg Stolní kotoučová pila TKHS 315 M Robustní konstrukce z ocelového plechu ošetřena práškovou barvou a konstrukce desky stolu z pozinku Podstavec a motor předběžně smontován Standardně dodávaný s pojezdovými kolečky a rukojetmi Stabilní paralelní doraz s excentrickým upnutím Lehce pohyblivý příčný doraz použitelný podobně jako pojezdové saně Rozměry stolu Pilový kotouč Řezná rychlost 800 x 600 mm HW 315/30 mm, 24 WZ 50 m/s 55 kg TKHS 315 M, 2,5 WNB, výkon motoru 2,5 kw TKHS 315 M, 3,1 WNB, výkon motoru 3,1 kw TKHS 315 M, 3,4 DNB, výkon motoru 3,4 kw TKHS 315 M, 4,2 DNB, výkon motoru 4,2 kw Příslušenství pro TKHS 315 C / M / E/P / HW Pojezdové saně TKHS 315 6násobné ložiskové uložení pojezdových saní sklopných do Komplet s podélným dorazem Šířka řezu 560 mm při 90 Vhodné pro všechny série

35 Prodloužení stolu TKHS Prodloužení stolu pro usnadnění řezání dlouhých obrobků Pro všechny starší modely TKHS před rokem výroby Univerzální pojezdová kolečka TKHS 315 Pojezdová kolečka od roku výroby Adaptér pro odsávání na straně 62 Přídavný stůl TKHS 315 C Rozměry stolu 800 x 550 mm s odšroubovatelnými opěrnými nohami Výškově nastavitelné Montáž na bok stroje Přídavný stůl TKHS 315 E/P / HW / M Rozměry stolu 1000 x 660 mm se sklopnými opěrnými nohami a mm stupnicí; montáž na bok stroje Pilové kotouče pro TKHS 315 C / TKHS 315 M na straně 71 35

36 Stavební kotoučová pila Vybavení a charakteristika: Robustní stroj pro profesionální a univerzální použití Stůl pily z pozinkovaného ocelového plechu Robustní konstrukce podstavce z ocelového plechu, obzvlášť odolný proti zkrutu Exaktní paralelní doraz s excentrickým dorazem Úhlový posuvný doraz sklopný 0-45 s klínovou vložkou Obsah: HW- pilový kotouč, paralelní doraz, úhlový doraz, rozvírací klín, ochranný kryt kotouče, posuvný kryt a sklopné prodloužení stolu Standardně dodávaná brzda motoru Ochrana proti vlhkosti Přepěťová ochrana vypínače Stavební pila BKS 400 Součástí dodávky jsou dvě části stroje (motor/podstavec) Rozměry stolu 1000 x 660 mm Pracovní výška 850 mm Max. šířka řezu s paralelním dorazem 335 mm s přídavným stolem 1335 mm Max. šířka příčného řezu s úhlovým dorazem 260 mm Způsob ochrany ochrana proti vlhkosti Ochrana motoru přepěťová ochrana vypínače Brzda motoru standardně dodávaná cca 90 kg Výška řezu 127 mm BKS 400/3,1 WNB (nezkompletovaná) Napětí 230 V, výkon motoru P1 3,1 kw S6 40 %, P2 2,0 kw S1 100 % BKS 400/4,2 DNB (nezkompletovaná) Napětí 400 V, výkon motru P1 4,2 kw S6 40 %, P2 2,0 kw S1 100 % Stavební pila BKS 450 S možností otočení fází Součástí dodávky jsou dvě části stroje (motor/podstavec) Rozměry stolu 1000 x 660 mm Praconí výška 850 mm Max. šířka řezu s paralelním dorazem 335 mm s přídavným stolem 1335 mm Max. šířka příčného řezu s úhlovým dorazem 260 mm Ochrana motoru přepěťová ochrana vypínače Brzda motoru standardně dodávaná cca 90 kg Výška řezu 141 mm BKS 450/5,5 DNB (nezkompletovaná) s možností otočení fází. napětí 400 V, výkon motoru P1 5,5 kw S6 40 %, P2 3,2 kw S1 100 % Stavební pila BKH 450 s výškovým nastavením Zkompletovaná Patentované nastavení výšky k lepšímu přizpůsobení k řezanému materiálu a tedy pro přesné, čisté a bezpečné řezy Podélný a příčný doraz na desce stolu pro vysokou pevnost Možnost otočení fází Standardně dodávaná s velkým, sklopným prodloužením stolu Rozměry stolu 1000 x 660 mm Pracovní výška 850 mm Výška řezu mm max. šířka řezu s paralelním dorazem 335 mm s přídavným stolem 1335 mm max. šířka příčného řezu 260 mm Řezná rychlost 66 m/s Pilový kotuč 450/30 mm Napětí 3~400 V Výkon motoru P1 5,5 kw S6 40 %, P2 3,2 kw S1 100% Jištění napětí 3 x 16 A Způsob ochrany ochrana před vlhkostí Ochrana motoru přepěťová ochrana vypínače Brzda motoru standardně dodávaná cca 90 kg

37 Příslušenství pro BKS 400/450 a BKH 450 Pojezdová kolečka Pro snadný transport Pojezdové saně 1500 mm Exaktní uložení pojezdových saní v kuličkových ložiscích Komplet se sklopným pravítkem Šířka řezu při mm, při mm Přídavný stůl Rozměry stolu 1000 x 660 mm S rychloupínacím systémem, mm stupnicí a sklopnými opěrnými nohami, možnost montáže do boku a zadní části stroje Pro velké desky a dlouhé obrobky Odsávací hrdlo l 100 mm K napojení stavební pily na odsávací zařízení Odsávací hrdlo pro BKS Odsávací hrdlo pro BKH Úhlový doraz Vhodné pro příčné řezy Posuvný, bezstupňovitý od S klínovou pokosnicí Sklopný Standardně dodávaný na BKS 400/450 a BKH Pilové kotouče pro BKS 400 / BKS 450 / BKH 450 na straně 72 37

38 Pravý převrat při hoblování HC 300 Pevný pracovní stůl z hliníkového tlakového odlitku o délce 1200 mm Vhodné pro optimální vedení delšího obrobku Velký doraz s drážkami Přesné vedení obrobku při srovnávání Automatický posuv obrobku při hoblování díky kvalitním ocelovým válcům Spodní stůl hoblovky ze šedé litiny odolné proti obrusu Pro dobrou kluznost Bezprašné srovnávání a hoblování Hoblování dle potřeb díky 8násobnému uložení stolu hoblovky Stabilní podstavec pro bezpečnou práci v optimální pracovní výšce přezkošena na prašnost dle TRGS 553 s FPH Snadná přestavba srovnávačky na hoblovku Patentovaná ochrana proti vzniku falcu při hoblování. Minimální falc na obrobku díky speciálnímu pérování na válci 38

39 Hoblovka Vybavení a charakteristika: 35 kg lehká ideální pro mobilní použití Boční aretace výšky za pomocí rastru Velký stůl o délce 840 mm Hoblovka DH 330 Šířka hoblování 330 mm 1800 Watt univerzální motor Celková délka hoblovacích stolů 840 mm Šířka hoblování 330 mm Max. výška hoblování 158 mm Max. úběr třísky 3 mm Počet otáček min -1 Počet nožů 2 ks Rychlost automatického posuvu 7,5 m/min Výkon motoru 230 V / Watt 35 kg Příslušenství pro DH 330 Sklopný podstavec s výškovým vyrovnáním Pro optimální pracovní výšku Adaptér pro odsávání na straně 62 Hoblovka Vybavení a charakteristika: Srovnávací doraz sklopný Materiál srovnávacích stolů: hliníkový tlakový odlitek (HC 260 M / K) šedá litina (HC 333 G, HC 410 G) k přesnému úhlovému srovnávání surového dřeva přezkoušena na prašnost Rozsáhlé příslušenství 2 hoblovací nože (HC 260 M / K, HC 333 G) 3 hoblovací nože (HC 410 G) Hoblavka s protahem HC 260 M Obsah: zabudované hoblovací nože, odsávací kryt, doraz Stabilní automatický posuv Stůl hoblovky z ušlechtilé oceli Oboustranné hoblovací nože Celková délka / šířka Srovnávacího stolu 1090 x 260 mm Úběr třísky při srovnávání 0 3 mm Materiál srovnávacích stolů hliníkový tlakový odlitek Doraz srovnávačky sklopný Délka stolu hoblovky/-šířka 400 mm x 260 mm Úběr třísky při hoblování max. 4 mm Výška protahu/-šířka 160 x 260 mm Materiál stolu hoblovky hliníkový odlitek s ušlechtilou ocelí Rychlost automatického posuvu 5 m/min Průměr hřídele l 63 mm Počet nožů 2 ks Počet otáček nožové hřídele 6500 min -1 Pohon klínovým řemenem Celková hmotnost cca 65 kg HC 260 M 2,2 WNB (na jednofázový proud) Napětí 230 V, výkon motoru P1 2,2 kw S6 40 %, P2 2,0 kw S1 100 % HC 260 M 2,8 DNB (na třífázový proud) Napětí 400 V, výkon motoru P1 2,8 kw S6 40 %, P2 2,0 kw S1 100 %
