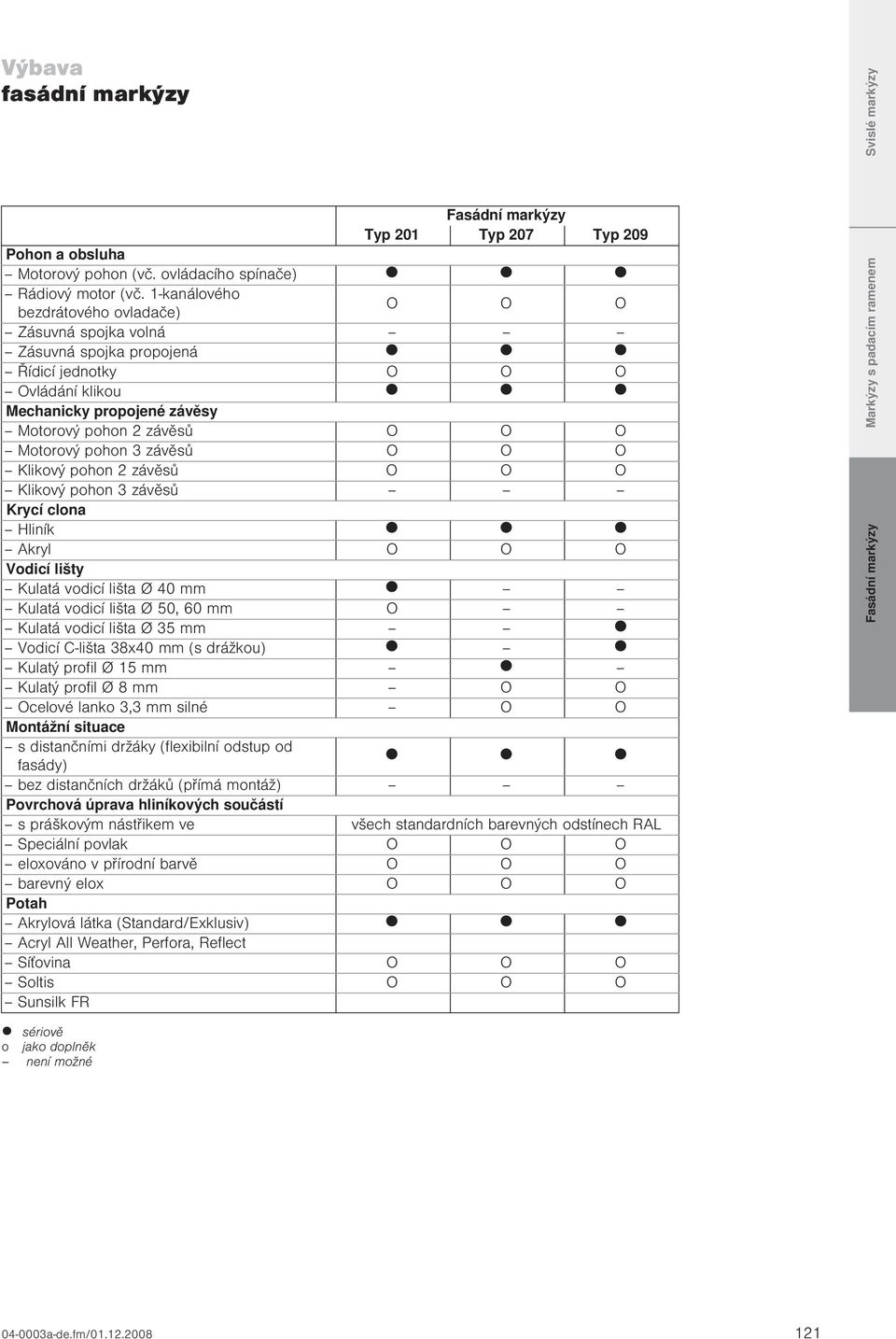

1 Výbava fasádní markýzy Typ 201 Typ 207 Typ 209 Pohon a obsluha Motorový pohon (vč. ovládacího spínače) Rádiový motor (vč. 1-kanálového bezdrátového ovladače) O O O Zásuvná spojka volná Zásuvná spojka propojená Řídicí jednotky O O O Ovládání klikou Mechanicky propojené závěsy Motorový pohon 2 závěsů O O O Motorový pohon 3 závěsů O O O Klikový pohon 2 závěsů O O O Klikový pohon 3 závěsů Krycí clona Hliník Akryl O O O Vodicí lišty Kulatá vodicí lišta Ø mm Kulatá vodicí lišta Ø 50, 60 mm O Kulatá vodicí lišta Ø 35 mm Vodicí C-lišta 38x mm (s drážkou) Kulatý profil Ø 15 mm Kulatý profil Ø 8 mm O O Ocelové lanko 3,3 mm silné O O Montážní situace s distančními držáky (flexibilní odstup od fasády) bez distančních držáků (přímá montáž) Povrchová úprava hliníkových součástí s práškovým nástřikem ve všech standardních barevných odstínech RAL Speciální povlak O O O eloxováno v přírodní barvě O O O barevný elox O O O Potah Akrylová látka (Standard/Exklusiv) Acryl All Weather, Perfora, Reflect Síťovina O O O Soltis O O O Sunsilk FR sériově o jako doplněk není možné a-de.fm/

2 Popis Fasádní markýza, typy Vodicí profily Kulatý profil Ø mm, Ø 50 mm nebo Ø 60 mm, z hliníku, průtlačně lisovaný s vodicími drážkami, vnější vodicí profily s jednostrannou drážkou, středové vodicí profily s dvojitou drážkou. S průběžnou montážní drážkou na zadní straně. Upevnění pomocí vhodných hliníkových konzol. C-profil 20x mm, resp. 38x mm, z hliníku, průtlačně lisovaný, tloušťka 2 mm, s průběžnou montážní drážkou. Upevnění pomocí vhodných hliníkových držáků vodicích lišt. Koncovka z černého plastu ,5 7 47,9 47,9 8 9 obr. 166: Fasádní markýza, typ Konzola hřídele látky 2 Hřídel látky 3 Závěs 4 Clona 5 Vložený kryt 6 Uložení, fixační šrouby 7 Vodicí profil 8 Standardní distanční držák 9 Koncový kryt Spádová trubka 11 Pohon (motor nebo převodovka) 12 Zástrčná spojka (u motorového pohonu) Systém hřídelů Hřídel látky z pozinkované ocelové drážkové trubky, navíc s plastovým povlakem, Ø 78x1 mm. U sdružených zařízení spojky z nerezavějícího plného šestihranného materiálu SW 17. Konzoly hřídele látky nasazovací nebo pro montáž na stěně. w00770v1a 60 58,3 58,3 obr. 167: Vodicí profily Závěs Akrylová látka: (Strana 293) Standard, Exklusiv, All Weather, Perfora a Reflect Látka Soltis 92 (Strana 293) Síťovina (Strana 293) Sunsilk FR (Strana 293) Spádová a vodicí trubka Z hliníkového kulatého profilu, Ø mm, tloušťka 2,0 mm. Z důvodů optimálního napnutí látky a zavětrování je spádová trubka vyztužena pozinkovanými ocelovými profily. Zavětrovací nosiče Z hliníkového kulatého profilu, Ø mm, pro stabilizaci závěsu při větru, umístěné před a za vodicími lištami. U svislých závěsů od délky 3200 mm, u nakloněných závěsů od délky 2000 mm. 43,6 43,6 KD a Pohon Kuželový převod, převodový poměr 3:1, resp. 7,8:1 u větších a sdružených zařízení, samosvorný a zajištěný koncovým dorazem proti obrácenému navíjení. Zvedání a spouštění pomocí lomené kliky a klikové tyče z hliníkové trubky eloxované v přírodním barevném odstínu. Držáky kliky z velmi kvalitního plastu. Trubkový motor, 230 V, 50 Hz (příkon přizpůsobený velikosti zařízení). Stupeň krytí IP 44, v horní a dolní koncové poloze se motor automaticky vypíná. Zástrčná spojka: Zástrčka spojená s kabelem motoru, spojka pro připojení k vedení v budově, včetně pouzdra pro zástrčnou spojku de.fm/

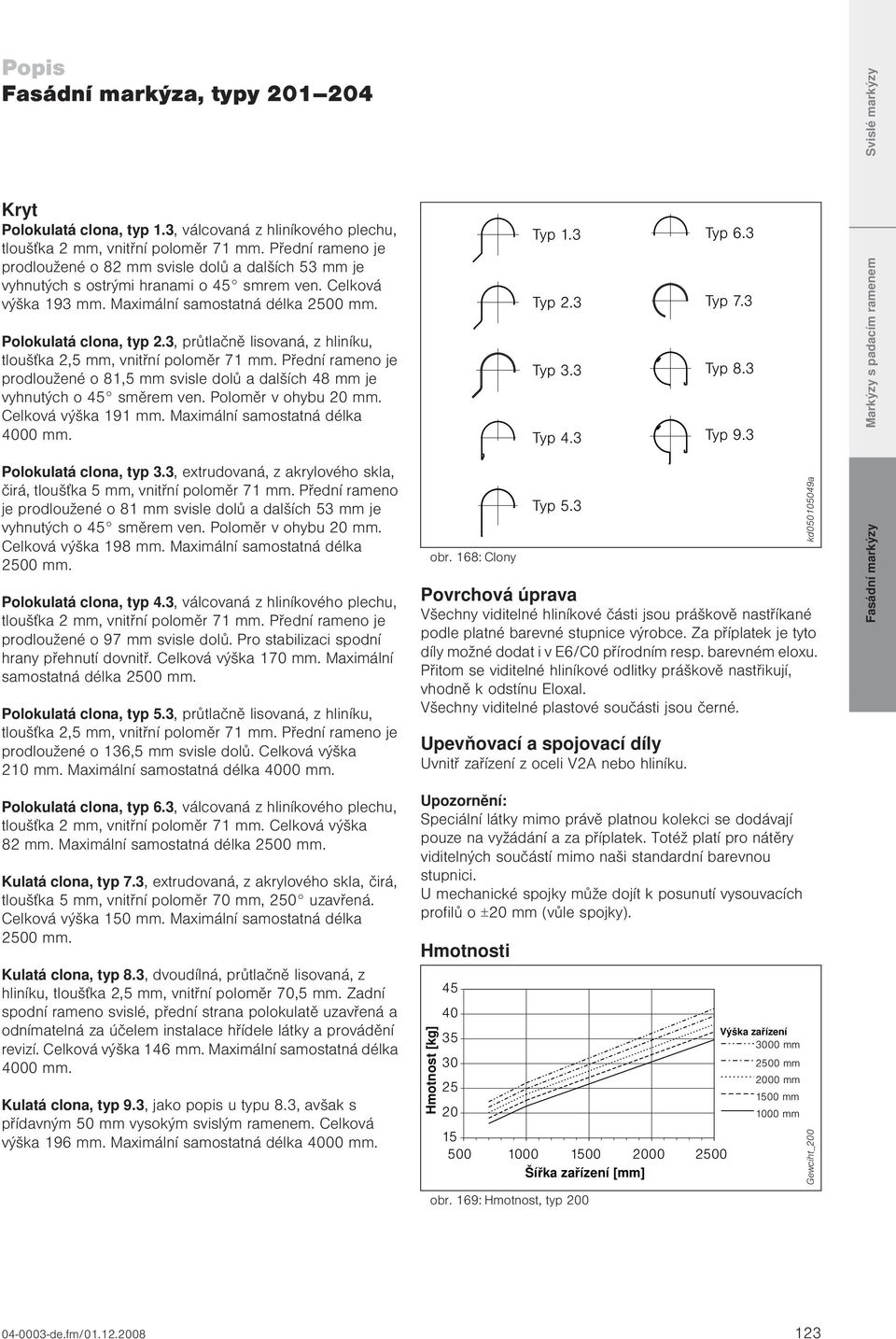

3 Popis Fasádní markýza, typy Kryt Polokulatá clona, typ 1.3, válcovaná z hliníkového plechu, tloušťka 2 mm, vnitřní poloměr 71 mm. Přední rameno je prodloužené o 82 mm svisle dolů a dalších 53 mm je vyhnutých s ostrými hranami o 45 smrem ven. Celková výška 193 mm. Maximální samostatná délka 2500 mm. Polokulatá clona, typ 2.3, průtlačně lisovaná, z hliníku, tloušťka 2,5 mm, vnitřní poloměr 71 mm. Přední rameno je prodloužené o 81,5 mm svisle dolů a dalších 48 mm je vyhnutých o 45 směrem ven. Poloměr v ohybu 20 mm. Celková výška 191 mm. Maximální samostatná délka 00 mm. Typ 1.3 Typ 2.3 Typ 3.3 Typ 4.3 Typ 6.3 Typ 7.3 Typ 8.3 Typ 9.3 Polokulatá clona, typ 3.3, extrudovaná, z akrylového skla, čirá, tloušťka 5 mm, vnitřní poloměr 71 mm. Přední rameno je prodloužené o 81 mm svisle dolů a dalších 53 mm je vyhnutých o 45 směrem ven. Poloměr v ohybu 20 mm. Celková výška 198 mm. Maximální samostatná délka 2500 mm. Polokulatá clona, typ 4.3, válcovaná z hliníkového plechu, tloušťka 2 mm, vnitřní poloměr 71 mm. Přední rameno je prodloužené o 97 mm svisle dolů. Pro stabilizaci spodní hrany přehnutí dovnitř. Celková výška 170 mm. Maximální samostatná délka 2500 mm. Polokulatá clona, typ 5.3, průtlačně lisovaná, z hliníku, tloušťka 2,5 mm, vnitřní poloměr 71 mm. Přední rameno je prodloužené o 136,5 mm svisle dolů. Celková výška 210 mm. Maximální samostatná délka 00 mm. obr. 168: Clony Typ 5.3 Povrchová úprava Všechny viditelné hliníkové části jsou práškově nastříkané podle platné barevné stupnice výrobce. Za příplatek je tyto díly možné dodat i v E6/C0 přírodním resp. barevném eloxu. Přitom se viditelné hliníkové odlitky práškově nastřikují, vhodně k odstínu Eloxal. Všechny viditelné plastové součásti jsou černé. Upevňovací a spojovací díly Uvnitř zařízení z oceli V2A nebo hliníku. kd a Polokulatá clona, typ 6.3, válcovaná z hliníkového plechu, tloušťka 2 mm, vnitřní poloměr 71 mm. Celková výška 82 mm. Maximální samostatná délka 2500 mm. Kulatá clona, typ 7.3, extrudovaná, z akrylového skla, čirá, tloušťka 5 mm, vnitřní poloměr 70 mm, 250 uzavřená. Celková výška 150 mm. Maximální samostatná délka 2500 mm. Kulatá clona, typ 8.3, dvoudílná, průtlačně lisovaná, z hliníku, tloušťka 2,5 mm, vnitřní poloměr 70,5 mm. Zadní spodní rameno svislé, přední strana polokulatě uzavřená a odnímatelná za účelem instalace hřídele látky a provádění revizí. Celková výška 146 mm. Maximální samostatná délka 00 mm. Kulatá clona, typ 9.3, jako popis u typu 8.3, avšak s přídavným 50 mm vysokým svislým ramenem. Celková výška 196 mm. Maximální samostatná délka 00 mm. Upozornění: Speciální látky mimo právě platnou kolekci se dodávají pouze na vyžádání a za příplatek. Totéž platí pro nátěry viditelných součástí mimo naši standardní barevnou stupnici. U mechanické spojky může dojít k posunutí vysouvacích profilů o ±20 mm (vůle spojky). Hmotnosti Hmotnost [kg] Šířka zařízení [mm] obr. 169: Hmotnost, typ 200 Výška zařízení 3000 mm 2500 mm 2000 mm 1500 mm 1000 mm Gewciht_ de.fm/

4 Konstrukční velikosti/konstrukční mezní hodnoty Fasádní markýza, typy 201 a 202 Upozornění: Látky Soltis jsou od šířky zařízení 1800 mm příčně svařené. Typ 201 Typ 202 Síťoviny mohou být do délky závěsu 1900 mm příčně zpracované. Maximální šířka zařízení pak činí 3000 mm. Pro obě látky platí: Na fasádě pak musí být všechny závěsy příčné, aby celá budova vyvolávala jednotný optický dojem. Akrylové látky se dodávají od šířky zařízení 1200 mm z několika jednotlivých pruhů. Zavětrovací nosiče Délka zařízení Zavětrovací nosiče Minimální sklon 30 Délka zařízení Široký samostatný závěs Široké propojené závěsy Typ 1: Zavětrovací nosiče od délky 3200 mm Typ 2: Zavětrovací nosiče od délky 2000 mm w00771v1 obr. 170: Rozměry fasádních markýz, typy 201 a de.fm/

5 Konstrukční velikosti/konstrukční mezní hodnoty Fasádní markýza, typy 201 a 202 Konstrukční mezní hodnoty Druh látky Klika 3:1; 14 ot. Jednoduchý závěs Motor 1) 27 ot. Mechanicky propojené závěsy max. 2 Klika 7,8:1; 14 ot. max. 3 Motor 1) 27 ot. Typ Min. šířka [mm] Akryl - všechny ) 690 2) kvality - Síťovina ) 690 2) Soltis ) 690 2) Sunsilk FR ) 690 2) Max. šířka Akryl - všechny [mm] kvality - Síťovina Soltis Sunsilk FR Max. délka Akryl - všechny svisle [mm] kvality - Síťovina Soltis Sunsilk FR Max. délka při min. 30 [mm] Max. délka při min. 45 [mm] Max. plocha [m 2 ] Akryl - všechny kvality - Síťovina Soltis Sunsilk FR Akryl - všechny kvality - Síťovina Soltis Sunsilk FR Akryl - všechny 10,0 7,5 12,0 9,0 20,0 15,0 35,0 22,5 kvality - Síťovina 7,5 6,0 7,5 6,0 15,0 12,0 22,5 18,0 Soltis 92 9,0 9,0 12,0 9,0 18,0 15,0 27,0 22,5 Sunsilk FR 10,0 7,5 10,0 7,5 15,0 15,0 30,0 30,0 1) U motorů s integrovaným rádiovým přijímačem se minimální šířka zvětšuje o 130 mm. 2) Pro motorem hnaný závěs de.fm/

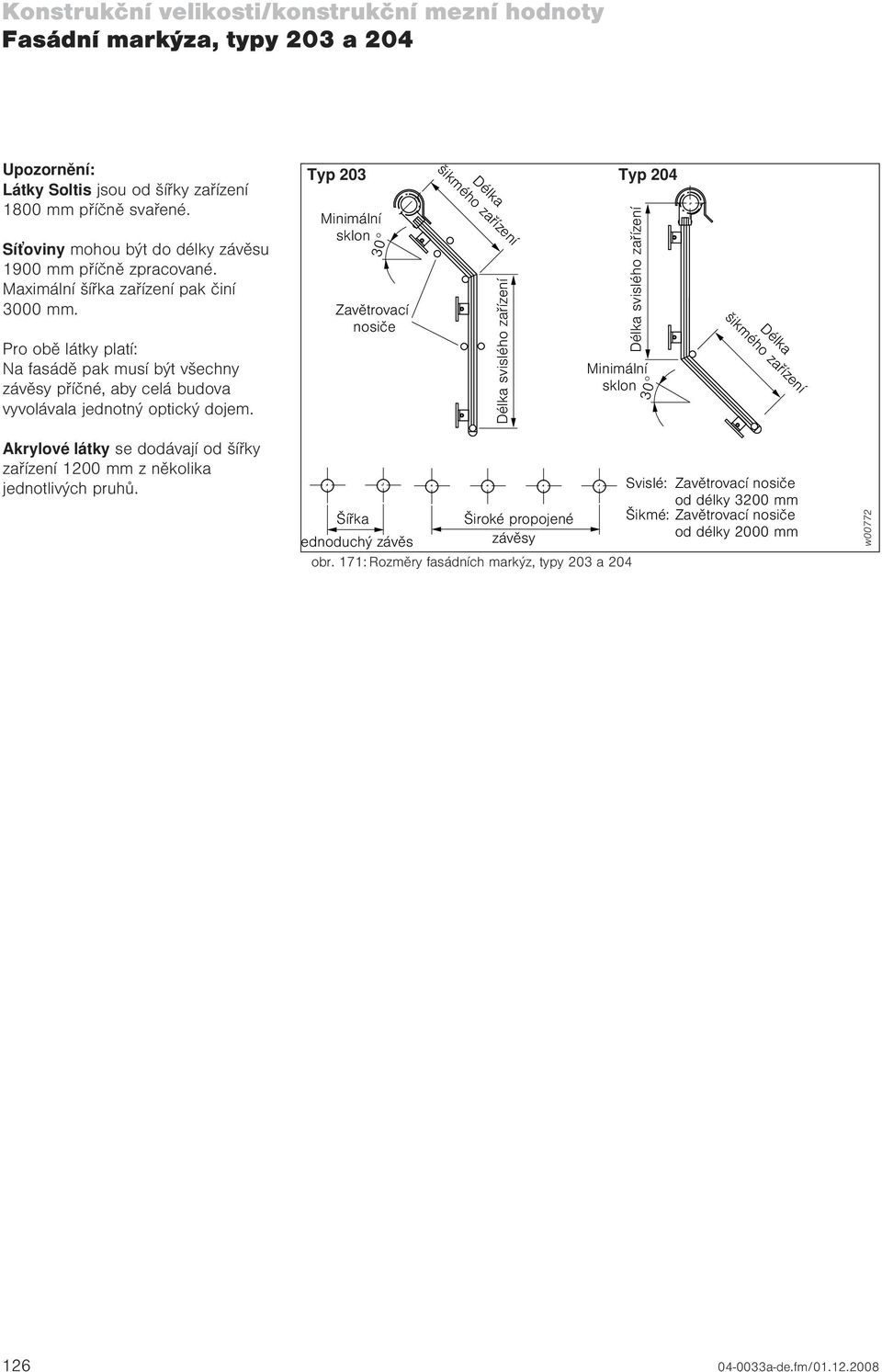

6 Konstrukční velikosti/konstrukční mezní hodnoty Fasádní markýza, typy 203 a 204 Upozornění: Látky Soltis jsou od šířky zařízení 1800 mm příčně svařené. Síťoviny mohou být do délky závěsu 1900 mm příčně zpracované. Maximální šířka zařízení pak činí 3000 mm. Pro obě látky platí: Na fasádě pak musí být všechny závěsy příčné, aby celá budova vyvolávala jednotný optický dojem. Minimální sklon 30 Zavětrovací nosiče Délka šikmého zařízení Typ 203 Typ 204 Délka svislého zařízení Délka svislého zařízení Minimální sklon 30 Délka šikmého zařízení Akrylové látky se dodávají od šířky zařízení 1200 mm z několika jednotlivých pruhů. Šířka ednoduchý závěs Široké propojené závěsy obr. 171: Rozměry fasádních markýz, typy 203 a 204 Svislé: Zavětrovací nosiče od délky 3200 mm Šikmé: Zavětrovací nosiče od délky 2000 mm w a-de.fm/

7 Konstrukční velikosti/konstrukční mezní hodnoty Fasádní markýza, typy 203 a 204 Konstrukční mezní hodnoty Min. šířka [mm] Max. šířka [mm] Max. délka šikmo při min. 30 [mm] Max. délka šikmo při min. 45 [mm] Max. délka svislá [mm] Max. celková délka [mm] Max. plocha [m 2 ] Druh látky Klika 3:1; 14 ot. Jednoduchý závěs Motor 1) 27 ot. Mechanicky propojené závěsy max. 2 Klika 7,8:1; 14 ot. max. 3 Motor 1) 27 ot. Typ Akryl - všechny ) 690 2) kvality - Síťovina ) 690 2) Soltis ) 690 2) Sunsilk FR Akryl - všechny kvality - Síťovina Soltis Sunsilk FR Akryl - všechny kvality - Síťovina Soltis Sunsilk FR Akryl - všechny kvality - Síťovina Soltis Sunsilk FR Acryl Standard/ Perfora Síťovina Soltis Sunsilk FR Akryl - všechny kvality - Síťovina Soltis Sunsilk FR Akryl - všechny 10,0 10,0 14,0 12,0 15,0 15,0 30,0 30,0 kvality - Síťovina 7,5 7,5 8,8 7,5 12,0 12,0 25,0 25,0 Soltis 92 9,0 9,0 14,0 10,0 12,0 12,0 30,0 30,0 Sunsilk FR 1) U motorů s integrovaným rádiovým přijímačem se minimální šířka zvětšuje o 130 mm. 2) pro motorem hnaný závěs a-de.fm/

8 Držáky lišt vzdálenosti Fasádní markýza, typy 201 a 202 Typ 201 Typ Zavětrovací nosiče od délky zařízení 2000 mm w00776 Délka zařízení 90 b a c 75 Délka vodicí lišty Délka zařízení 90 b a 76 Délka vodicí lišty 75 c Zavětrovací nosiče od délky zařízení 3200 mm Maximální velikost zařízení podle tabulky konstrukčních velikostí obr. 172: Držáky lišt vzdálenosti, typy 201 a 202 Vzdálenosti a počet držáků Konstruk ční typ 201/ 202 Typ lišty Vzdálenosti držáků [mm] Počet držáků při délkách lišt [mm] a b c Počet držáků min. max. max. min. max. 2 až 3 až 4 až Ø Ø Ø / / de.fm/

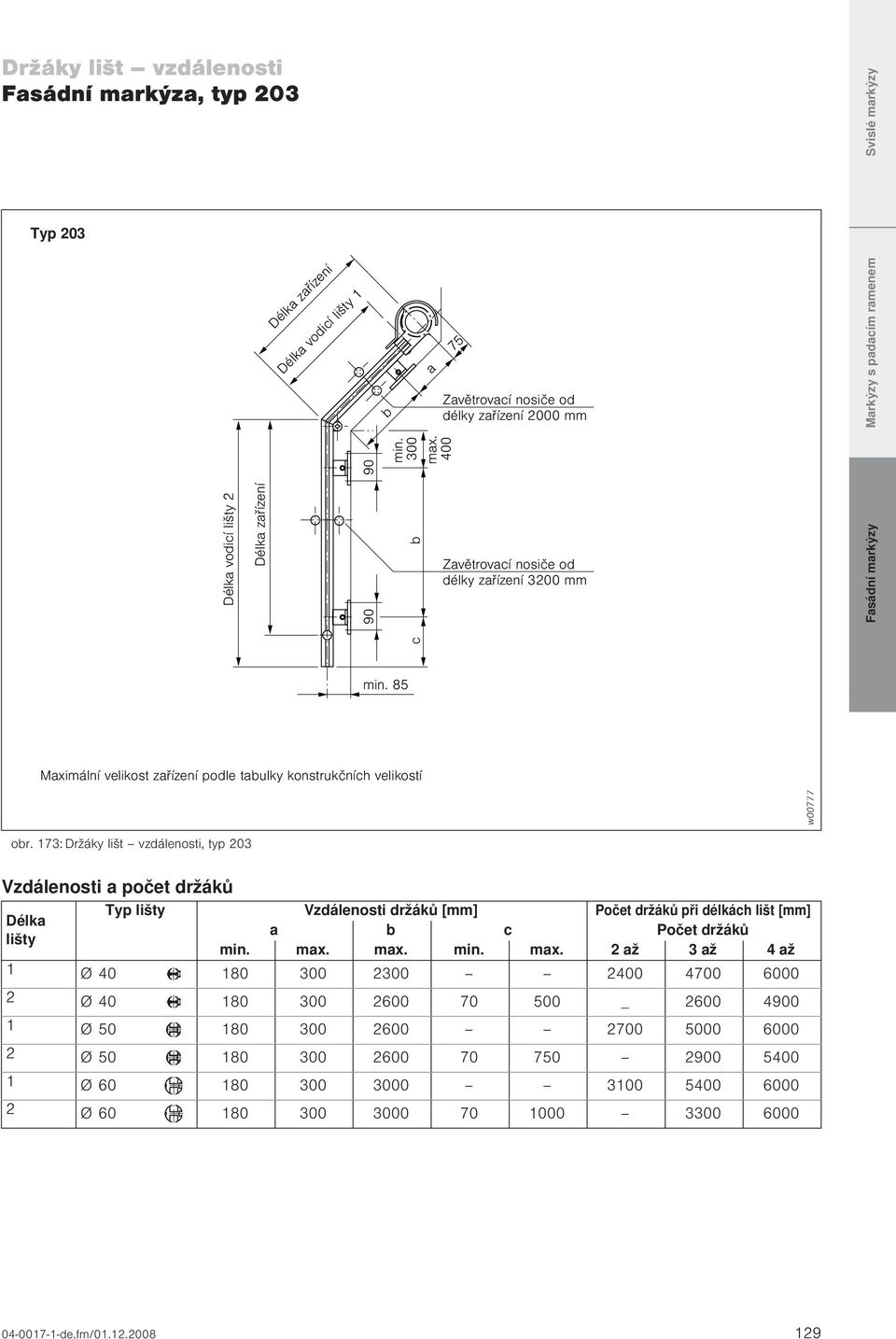

9 Držáky lišt vzdálenosti Fasádní markýza, typ 203 Typ 203 Délka zařízení Délka vodicí lišty 1 b a 75 Zavětrovací nosiče od délky zařízení 2000 mm Délka vodicí lišty 2 Délka zařízení min. b 300 w00777 max. 0 Zavětrovací nosiče od délky zařízení 3200 mm c min. 85 Maximální velikost zařízení podle tabulky konstrukčních velikostí obr. 173: Držáky lišt vzdálenosti, typ 203 Vzdálenosti a počet držáků Typ lišty Vzdálenosti držáků [mm] Počet držáků při délkách lišt [mm] Délka a b c Počet držáků lišty min. max. max. min. max. 2 až 3 až 4 až 1 Ø Ø _ Ø Ø Ø Ø de.fm/

10 Držáky lišt vzdálenosti Fasádní markýza, typ 204 Typ 204 Bez podpěry S podpěrou w00778 Délka zařízení Délka vodicí lišty 75 c b a 76 Délka zařízení Délka vodicí lišty 75 c b a Délka vodicí lišty 1 Délka zařízení max. 900 max. 600 bez příčné trubky c b Délka zařízení Délka vodicí lišty Maximální velikost zařízení podle tabulky konstrukčních velikostí obr. 174: Držáky lišt vzdálenosti, typ 204 Vzdálenosti a počet držáků Typ lišty Vzdálenosti držáků [mm] Počet držáků při délkách lišt [mm] a b c Počet držáků pouze pro svislou oblast min. max. max. min. max. 2 až 3 až Ø Ø Ø de.fm/

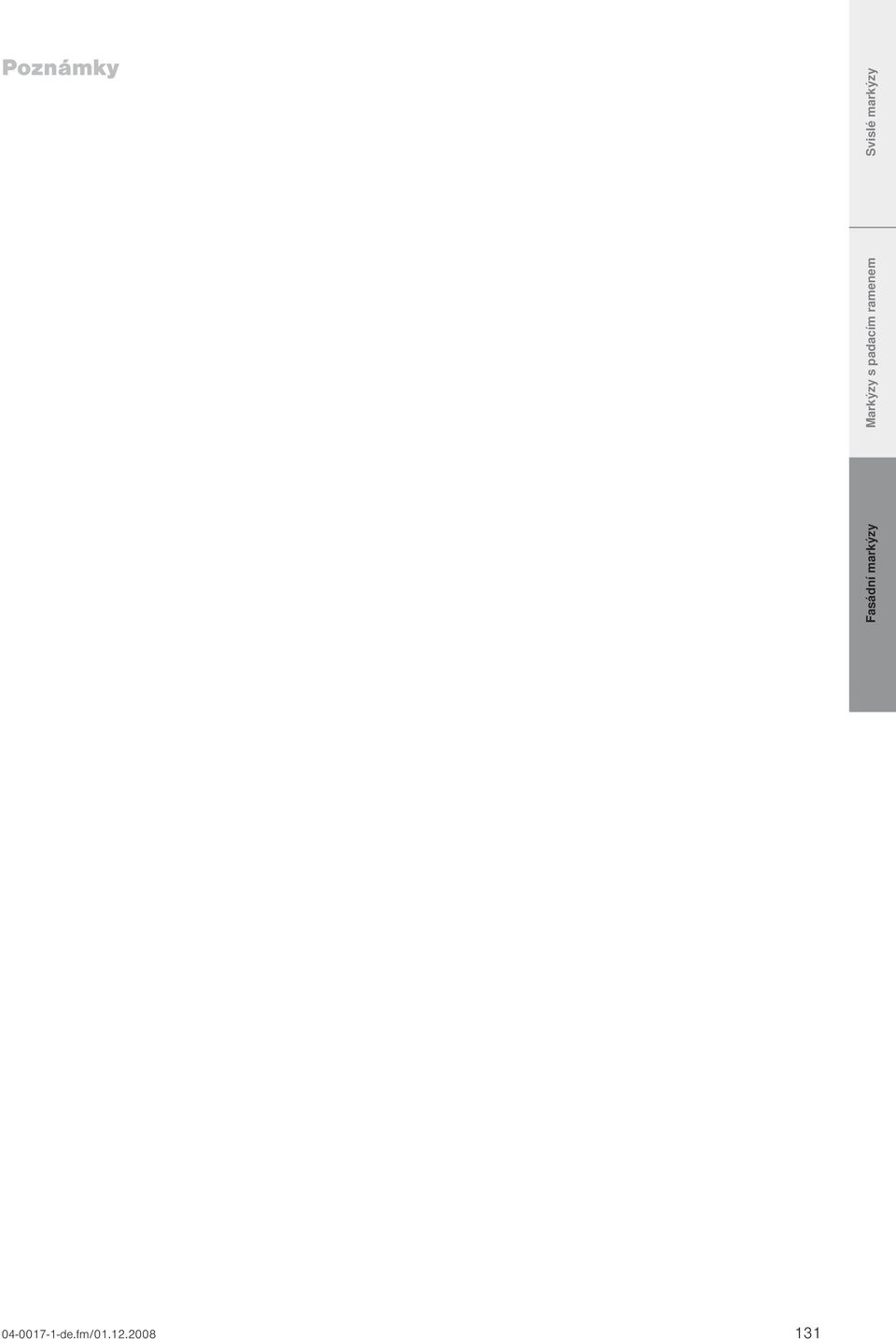

11 Poznámky de.fm/

12 Příklad použití Fasádní markýza, typ 201 K s polokulatou clonou, typ 1.3 Vertikální řez ,5 KD05/ _1 70 Délka vodicí lišty Délka kliky Ø18 Podkladová deska Kloubová deska 43,6 Výška zařízení 85 Ø16 Držák kliky obr. 175: Vertikální řez fasádní markýzou typu 201 K s polokulatou clonou typu de.fm/

13 Příklad použití Fasádní markýza, typ 201 K s polokulatou clonou, typ 1.3 Horizontální řez Šířka zařízení 60 Šířka látky ,6 KD05/ _2 Ø Převod 3 : 1 85 Ochrana pro kliku provedení Převodovka 30 Podkladová deska Kloubová deska obr. 176: Horizontální řez fasádní markýzou typu 201 K s polokulatou clonou typu de.fm/

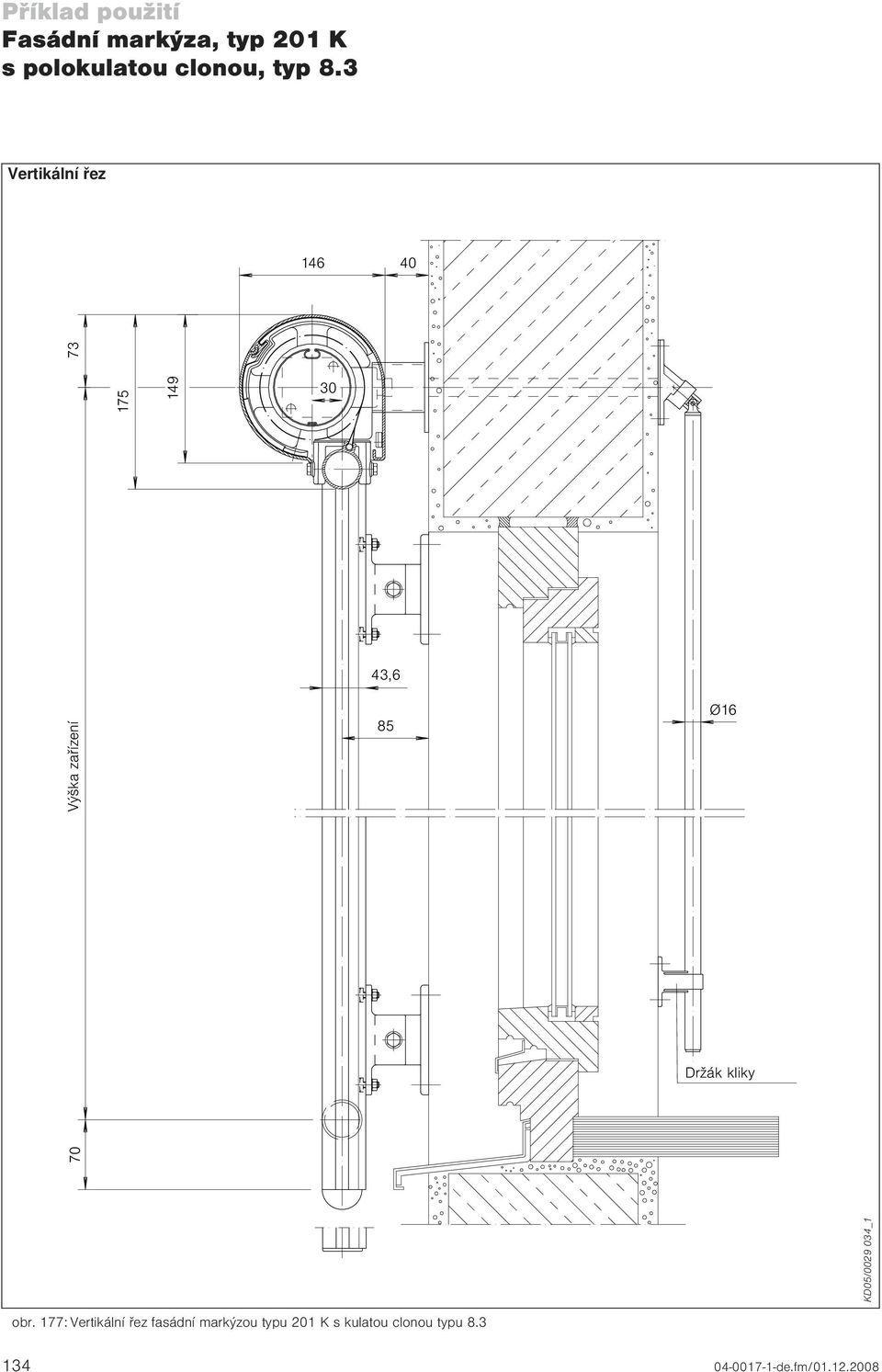

14 Příklad použití Fasádní markýza, typ 201 K s polokulatou clonou, typ 8.3 Vertikální řez 146 Výška zařízení ,6 85 Ø16 KD05/ _ Držák kliky obr. 177: Vertikální řez fasádní markýzou typu 201 K s kulatou clonou typu de.fm/

15 Příklad použití Fasádní markýza, typ 201 K s polokulatou clonou, typ 8.3 Horizontální řez Šířka zařízení 20 52,5 Šířka látky 72,5 52,5 43,6 KD05/ _2 Ø Převod 3 : 1 85 Ochrana pro kliku provedení Převodovka Podkladová deska Kloubová deska obr. 178: Horizontální řez fasádní markýzou typu 201 K s kulatou clonou typu de.fm/

16 Příklad použití Fasádní markýza, typ 201 K s C-lištou 20/, 38/ Clona, typ 4.3 Vertikální řez 146 KD05/ _1 Výška zařízení , obr. 179: Vertikální řez fasádní markýzou typu 201 K s C-lištou 20/, 38/, clona typu de.fm/

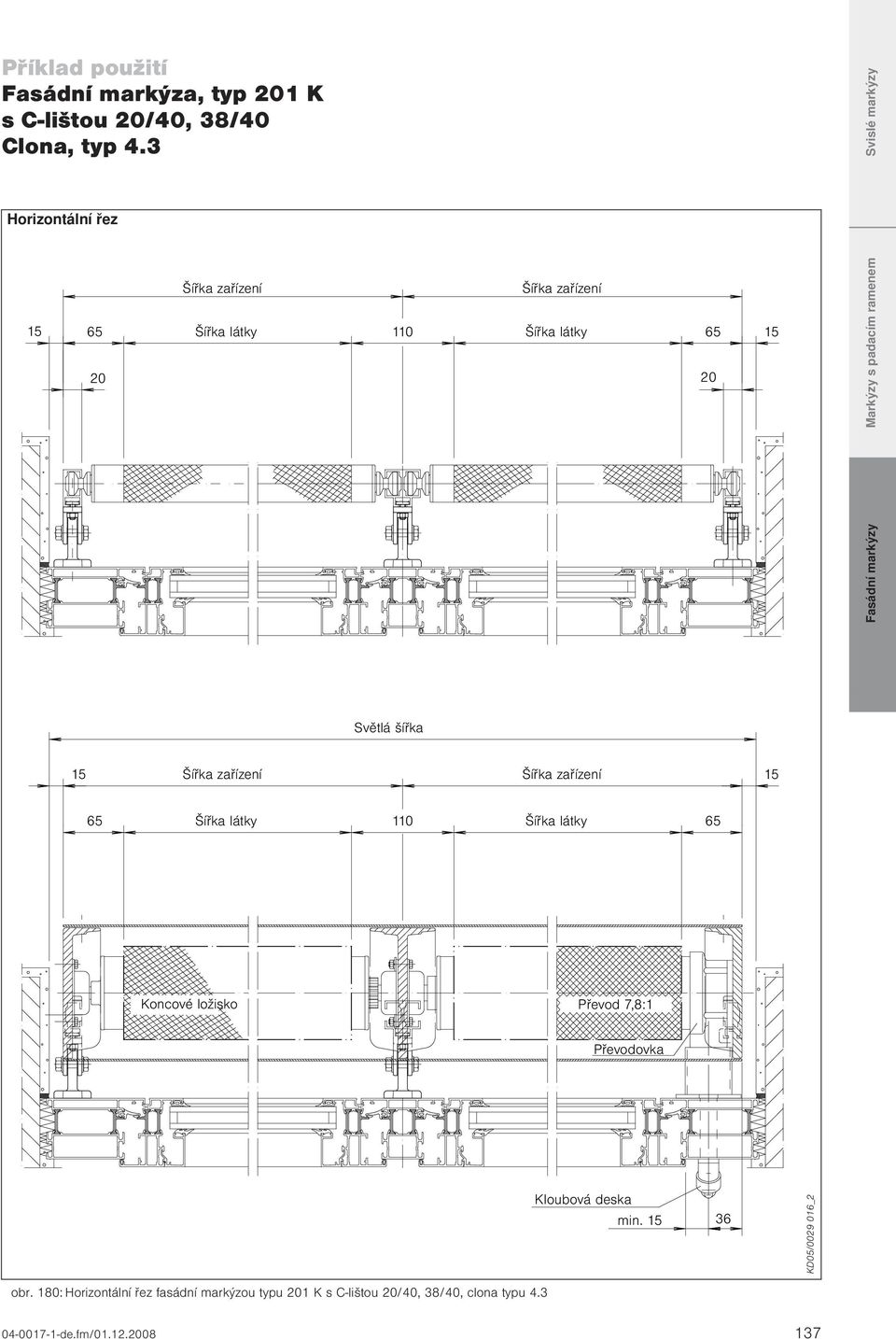

17 Příklad použití Fasádní markýza, typ 201 K s C-lištou 20/, 38/ Clona, typ 4.3 Horizontální řez 15 Šířka zařízení Šířka zařízení 65 Šířka látky 110 Šířka látky Světlá šířka 15 Šířka zařízení Šířka zařízení Šířka látky 110 Šířka látky 65 Koncové ložisko Převod 7,8:1 Převodovka Kloubová deska min KD05/ _2 obr. 180: Horizontální řez fasádní markýzou typu 201 K s C-lištou 20/, 38/, clona typu de.fm/

18 Příklad použití Fasádní markýza, typ 201 K v kanálu v budově odvíjení vpravo Pozor! Zde se jedná o principiální skicu, která musí být přizpůsobena příslušné situaci v budově (na základě montážního návrhu našich aplikačních techniků). Vertikální řez 70 Ø18 Kloubová deska Ø16 Výška zařízení KD05/ _1 Délka vodicí lišty min ,5 70 Délka kliky Šířka kanálu závisí na druhu a sklonu převodovky (viz detaily pohonu a záhlaví) Držák kliky 30 obr. 181: Vertikální řez fasádní markýzou typu 201 K v kanálu budovy odvíjení vpravo de.fm/

19 Příklad použití Fasádní markýza, typ 201 K v kanálu v budově odvíjení vpravo Pozor! Zde se jedná o principiální skicu, která musí být přizpůsobena příslušné situaci v budově (na základě montážního návrhu našich aplikačních techniků). Horizontální řez Šířka zařízení 30 Šířka látky KD05/ _2 Ø Převod 3:1 113, min. obr. 182: Horizontální řez fasádní markýzou typu 201 K v kanálu budovy odvíjení vpravo Ovládání musí být vždy umístěno na straně rukojeti okna. Pokud to není možné, zajistěte dostatek prostoru za páskou; dávejte pozor na rozsah otáčení křídla (příp. západka) de.fm/

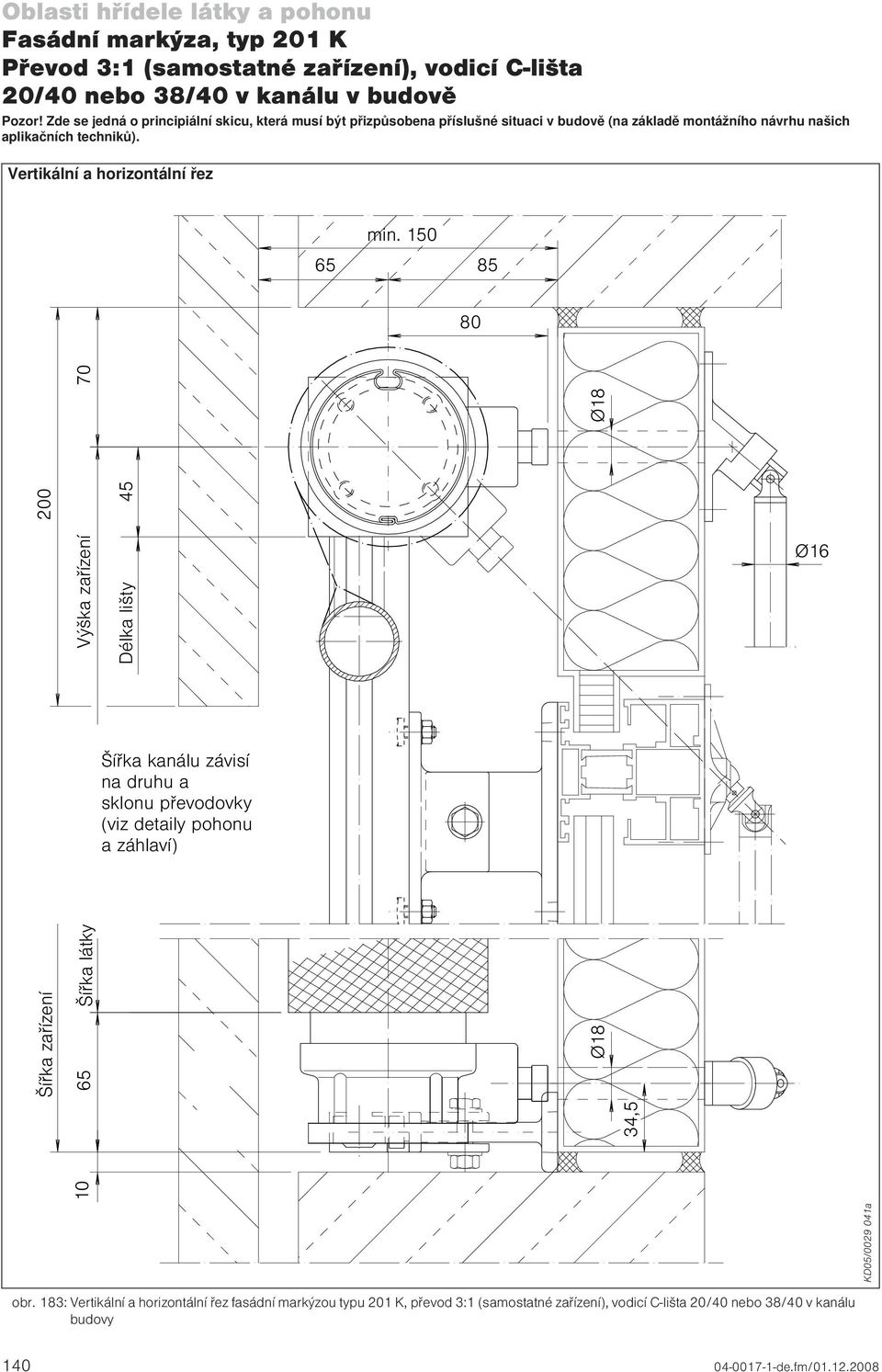

20 Oblasti hřídele látky a pohonu Fasádní markýza, typ 201 K Převod 3:1 (samostatné zařízení), vodicí C-lišta 20/ nebo 38/ v kanálu v budově Pozor! Zde se jedná o principiální skicu, která musí být přizpůsobena příslušné situaci v budově (na základě montážního návrhu našich aplikačních techniků). Vertikální a horizontální řez min KD05/ a 10 34,5 65 Ø Výška zařízení Ø16 Šířka zařízení Šířka látky Ø18 Délka lišty Šířka kanálu závisí na druhu a sklonu převodovky (viz detaily pohonu a záhlaví) obr. 183: Vertikální a horizontální řez fasádní markýzou typu 201 K, převod 3:1 (samostatné zařízení), vodicí C-lišta 20/ nebo 38/ v kanálu budovy de.fm/

21 Oblasti hřídele látky a pohonu Fasádní markýza, typ 201 K v kanálu v budově, převod 7,8:1 (skupinové zařízení), vodicí C-lišta / 20 nebo /38 Pozor! Zde se jedná o principiální skicu, která musí být přizpůsobena příslušné situaci v budově (na základě montážního návrhu našich aplikačních techniků). Vertikální a horizontální řez Ø18 Šířka zařízení Šířka látky Výška zařízení 45 Délka lišty Šířka kanálu závisí na druhu a sklonu převodovky (viz detaily pohonu a záhlaví) 34 Ø18 Ø16 KD05/ a obr. 184: Vertikální a horizontální řez fasádní markýzou typu 201 K v kanálu budovy, převod 7,8:1 (skupinové zařízení), vodicí C-lišta /20 nebo / de.fm/

22 Příklad použití Fasádní markýza, typ 201 E s kulatou clonou typu 8.3, vodicí lišta vel. 50 průchozí Vertikální řez H05RR-F4G0,75mm² Připojovací zásuvka přístroje Délka vodicí lišty Výška zařízení cca V, 50 Hz 6 A NYM-J 4x1.5 mm² Spínač KD05/ _1 min obr. 185: Vertikální řez fasádní markýzou typu 201 E s kulatou clonou typu 8.3, vodicí lišta velikosti 50 průchozí de.fm/

23 Příklad použití Fasádní markýza, typ 201 E s kulatou clonou typu 8.3, vodicí lišta vel. 50 průchozí Horizontální řez Šířka zařízení Šířka zařízení 82.5 Šířka látky Šířka látky Šířka clony Šířka clony KD05/ _2 85 Ø MOTOR Koncové uložení obr. 186: Horizontální řez fasádní markýzou typu 201 E s kulatou clonou typu 8.3, vodicí lišta velikosti 50 průchozí de.fm/

24 Oblasti hřídele látky a pohonu Fasádní markýza, typ 201 E s polokulatou clonou, typ 1.3 Vertikální a horizontální řez 182, KD05/ Šířka zařízení Šířka látky Výška zařízení 73 52,5 37 Motor 34 HO5RR-F4G 0,75 mm 2 (černý), k připojovací krabici přístroje 20 HO5RR-F4G 0,75 mm 2 (černý), k připojovací krabici přístroje obr. 187: Vertikální a horizontální řez fasádní markýzou typu 201 E s polokulatou clonou typu de.fm/

25 Oblasti hřídele látky a pohonu Fasádní markýza, typ 201 E s polokulatou clonou typu 4.3, vodicí lišta vel. 50 průchozí Vertikální a horizontální řez Šířka zařízení Délka vodicí lišty Výška zařízení min Délka clony Šířka látky 52.5 KD05/ Šířka zařízení Délka clony 52.5 Šířka látky obr. 188: Vertikální a horizontální řez fasádní markýzou typu 201 E s polokulatou clonou typu 4.3, vodicí lišta vel. 50 průchozí de.fm/

26 Příklad použití Fasádní markýza, typ 201 E v kanálu budovy, vodicí C-lišta 20/, 38/ Pozor! Zde se jedná o principiální skicu, která musí být přizpůsobena příslušné situaci v budově (na základě montážního návrhu našich aplikačních techniků). Vertikální řez Výška zařízení H05RR-F4G0,75mm 2 (sw), v budově Připojovací zásuvka přístroje 230V, 50Hz 6A NYM-J 4x1,5 mm 2 Spínač KD05/ _1 Délka vodicí lišty 190 min obr. 189: Vertikální řez fasádní markýzou typu 201 E v kanálu budovy, vodicí C-lišta 20/, 38/ de.fm/

27 Příklad použití Fasádní markýza, typ 201 E v kanálu budovy, vodicí C-lišta 20/, 38/ Pozor! Zde se jedná o principiální skicu, která musí být přizpůsobena příslušné situaci v budově (na základě montážního návrhu našich aplikačních techniků). Horizontální řez Šířka zařízení Šířka zařízení Šířka látky 75,5 KD05/ _ Šířka látky ,5 Motor obr. 190: Horizontální řez fasádní markýzou typu 201 E v kanálu budovy, vodicí C-lišta 20/, 38/ de.fm/

28 Oblasti hřídele látky a pohonu Fasádní markýza, typ 202 E s polokulatou clonou, typ 5.3 Zavětrovací nosiče od výšky zařízení 2000 mm. 70 Výška zařízení KD05/ obr. 191:, typ 202 E, s polokulatou clonou, typ de.fm/

29 Příklad použití Fasádní markýza, typ 203 E s polokulatou clonu typu 1.3 o otočenou Vertikální řez Rozměr 1 Výška zařízení 1 Délka vodicí lišty 1 75 max min. 85 Vodicí trubka Øx2 Alu min. 30 KD05/ Rozměr 2 Výška zařízení 2 Délka vodicí lišty 2 min. 55 min. 1 min max. 300 obr. 192: Vertikální řez fasádní markýzou typu 203 E s polokulatou clonou typu 1.3 o otočenou de.fm/

30 Příklad použití Fasádní markýza, typ 204 E s polokulatou clonou typu 1.3, nasazovací konzola Horizontální řez H05RR-F4G0,75mm² Připojovací zásuvka přístro 230 V, 50 Hz 6 A Výška zařízení 1 Délka vodicí lišty NYM-J 4x1.5 mm² Spínač Vodicí trubka Øx2 Alu min Délka vodicí lišty Výška zařízení 2 max. 900 (max. 600 bez příčné trubky) Příčné spojení, pevné Øx2 Alu KD05/ _1 obr. 193: Horizontální řez fasádní markýzou typu 204 E s polokulatou clonou typu 1.3, nasazovací konzola de.fm/

31 Příklad použití Fasádní markýza, typ 204 E s polokulatou clonou typu 1.3, nasazovací konzola Vertikální řez Délka clony 20 Šířka zařízení Šířka látky 52.5 Příčné spojení pevné Øx2 Alu Vodicí trubka Øx2 Alu Motor KD05/ _2 Ø Ø obr. 194: Vertikální řez fasádní markýzou typu 204 E s polokulatou clonou typu 1.3, nasazovací konzola de.fm/

32 Detaily Clona 8.3, 9.3 a 4.3 mezi lištami Šířka clony Šířka zařízení Šířka látky 52, Clona 9.3 KD05/ obr. 195: Fasádní markýza, typ 201, s clonou typu 8.3, resp ,5 52,5 39 KD05/ obr. 196: Fasádní markýza, typ 201, s polokulatou clonou typu 4.3 mezi lištami de.fm/

33 Detaily Spádové trubky KD05/ _2 KD05/ _1 Pro typ 201 Standard spádový profil viditelný Materiál: Hliník Hmotnost: 0,77 kg/m obj. č bez nátěru obj. č C0 Vyztužení: Ocel pozink. Ø 30 Hmotnost: 5,54 kg/m Pro typ 101 a 201 Standard spádový profil v látkové smyčce Materiál: Hliník Hmotnost: 0,6 kg/m obj. č bez nátěru obj. č C0 Vyztužení: Ocel pozink. Ø30 Hmotnost: 5,54 kg/m KD05/ _4 30 KD05/ _3 37,6 48,5 30 Pro typ 209 Standard spádový profil viditelný Materiál: Hliník Hmotnost: 0,83 kg/m obj. č bez nátěru obj. č C0 Vyztužení: Ocel pozink. Ø 20 Hmotnost: 2,5 kg/m Pro typ 209 Standard spádový profil v látkové smyčce Materiál: Hliník Hmotnost: 0,66 kg/m obj. č bez nátěru Vyztužení: Ocel pozink. Ø 20 Hmotnost: 2,5 kg/m de.fm/

34 Detaily Vytahovací rozměry látky 20 Ø 38 Pohon 52 E 60 klikový pohon Šířka látky Šířka látky Pohon 52 E Pohon 52 E Šířka látky 60 klikový pohon 60 klikový pohon Ø Šířka látky Pohon 52 E Pohon 52 E Šířka látky 60 klikový pohon 60 klikový pohon Ø Šířka látky Pohon 52 E Pohon 52 E 60 klikový pohon 60 klikový pohon Šířka látky Upozornění: Uvedené rozměry se změní, jestliže se posune poloha konzoly hřídele látky. Dávejte pozor na oblast pohonu a koncové uložení, resp. na KD05/ Šířka látky Pohon 52 E Pohon 52 E Šířka látky 60 klikový pohon 60 klikový pohon KD05/ obr. 197: Fasádní markýza, typ 200, vodicí lišty 20/, 38/ a Ø 35 mm, vytahovací rozměry látky obr. 198: Fasádní markýza, typ 200, vodicí lišty Ø, Ø 50 a Ø 60 mm, vytahovací rozměry látky de.fm/

35 Detaily Zavětrovací nosiče Zalomení vodicí lišty Délka vodicí lišty Výška zařízení Šířka zařízení KD05/ Délka vodicí lišty Výška zařízení obr. 199: Fasádní markýza, typ 203, vodicí trubka uvnitř Šířka zařízení Otočné 100 Otočné KD05/ obr. 200: Zavětrovací nosiče de.fm/

36 Detaily Kloubové desky pro 8 mm čtyřhran bez tepelné izolace Oblast použití typů 101, 107, 201, 207, 3, 330 Základová deska pro dřevěná okna Základová deska pro kovová okna Základová deska pro kovová okna (700) 4,5 8 5,3 300 (500)(700) 6 5, , Ø14 Ø16 Ø12,9 3 8,5 Základová deska pro dřevěná okna obj. č VKT 300 dlouhá Základová deska pro kovová okna obj. č VKT 300 dlouhá obj. č VKT 500 dlouhá obj. č VKT 700 dlouhá Základová deska pro kovová okna obj. č VKT 300 dlouhá obj. č VKT 700 dlouhá Ø12,9 Ø16 Materiál: Ocel, pochromovaná KD05/ Ø26 Materiál: Ocel, pochromovaná KD05/ obr. 201: Kloubová deska obr. 202: Kloubová deska Základová deska pro kovová okna 22 5,3 5,5 5, ,5 Ø Ø Ø12,9 0 0 Ø12 Ø16 Základová deska pro kovová okna obj. č VKT 300 dlouhá Ø1 Základová deska 816 F VKT je nutná zvláštní objednávka Ø26 Materiál: Ocel, pochromovaná KD05/ Ø26 Materiál: Ocel, pochromovaná KD05/ obr. 203: Kloubová deska 0 45 obr. 204: Kloubová deska de.fm/

37 Detaily Kloubové desky pro 8 mm čtyřhran bez tepelné izolace Oblast použití typů 101, 107, 201, 207, 3, , , , ,5 3 8,5 11,5 13 Ø16 Ø12,9 Je nutná základová deska 816 F VKT zvláštní objednávka 17 Ø16 Ø12,9 Základová deska 816 F VKT je nutná zvláštní objednávka Materiál: Ocel, pochromovaná KD05/ Materiál: Ocel, leskle poniklovaná KD05/ obr. 205: Kloubová deska obr. 206: Kloubová deska zvláštní provedení 73 6 Ø4,2 70 7,5 13,8 M5 17 t=2 31 M ,5 85 Materiál: Ocel pochromovaná obj. č Trychtýř spojky možno u všech kloubových desek Ø4, ,5 t= ,8 M5 M4 17 7, Ø12,9 Materiál: Ocel, pochromovaná obj. č KD05/ Materiál: Ocel pochromovaná obj. č KD05/ obr. 207: Trychtýř spojky obr. 208: Podkládací deska pro kloubové desky de.fm/

38 Detaily Držáky vodicích lišt X X ,1 Materiál: Plast Barva: hnědá, obj. č Barva: šedá, obj. č Barva: bílá, obj. č X max. 25 KD05/ Materiál: Plast Barva: šedá, obj. č X 16 KD05/ _1 obr. 209: Držák kliky obr. 210: Držák kliky a magnetický držák (dodává se pouze ve spojení s ocelovou klikou za příplatek) Držák vodicí lišty č. H101 Ø 20 X A A 9 A (max. 0, od 350 svařeno) U vodicí lišty Ø, Ø 50 vodicí lišty tvaru C x 20, x 38: Objednací Rozměr Nastavovací rozměr A X rozsah U vodicí lišty Ø 60: Objednací rozměr A Rozměr X Nastavovací rozsah A A KD05/ obr. 211: Držák vodicí lišty č. H de.fm/

39 Detaily Držáky vodicích lišt Držák vodicí lišty č. H115 A A 9 Ø 12 X A (max. 0, od 350 svařeno) U vodicí lišty Ø, Ø 50 vodicí lišty tvaru C x 20, x 38: U vodicí lišty Ø 60: 20 A - A Objednací rozměr A Rozměr X Nastavovací rozsah Objednací Rozměr rozměr A X Nastavovací rozsah KD05/ obr. 212: Držák vodicí lišty č. H115 Držák vodicí lišty č. 7 Držák vodicí lišty č , A = 70 X = A 45 Obj. č.: A = 70 X = A FS Vzdálenost "A" (mm) Délka vzpěry "X" Ø Ø35 max obj. č se závitem bez závitu Rozsah posunutí + 0,5 6,5 + 0,5 6,5 KD05/ Obj. č FS C C Vzdálenost "A" (mm) 70 max. 145 Délka vzpěry "X" Obj. č se závitem bez závitu Rozsah posunutí + 2,5 4,5 + 2,5 4,5 KD05/ obr. 213: Držák vodicí lišty č. 7 obr. 214: Držák vodicí lišty č de.fm/

40 Detaily Zvláštní držák vodicí lišty Držák vodicí lišty pro FS x20 Rozměr X = závislý na (stupeň; typ clony a vzdálenost vodicí lišty) Rozměr Šířka zařízení X Šířka zařízení X Rozměr Speciální držák Rozpěrný šroub M8 v budově 6 min. 70 max. 200 Rozměr Vztažný bod 8.5 min Šroub M6x16 Obj. č KD05/ Hliníkový úhelník xx6 délka 110 Podložka B 6 DIN 137-A2 Matice M6 DIN 943-A2 KD05/ obr. 215: Držák vodicí lišty pro FS x20 (polygonální fasáda pouze samostatná zařízení) obr. 216: Upevnění lišty pomocí hliníkového úhelníku pro kulatou lištu vel de.fm/

41 Detaily min KD05/ KD05/ Šroub do plechu 5.5x 8 Distanční trubka Ø10x2 11 v budově!! 8.5 obr. 217: Upevnění držáku vodicí lišty pomocí distančních trubek mezi držákem a sloupkovým profilem obr. 218: Upevnění držáku vodicí lišty pomocí čepů WICONA WARWIC de.fm/
