1 MENDELOVA UNIVERZITA V BRNĚ LESNICKÁ A DŘEVAŘSKÁ FAKULTA ÚSTAV NÁBYTKU, DESIGNU A BYDLENÍ OSVĚTLENÍ INTERIÉRU A NÁBYTKU Bakalářská práce Vedoucí bakalářské práce: Ing. arch. Hynek Maňák Vypracovala: Andrea Málková Brno 2013

2 Prohlašuji, že jsem tuto bakalářskou práci na téma Osvětlení interiéru a nábytku zpracovala sama a uvedla jsem všechny použité prameny. Souhlasím, aby moje bakalářská práce byla zveřejněna v souladu s 47b Zákona č. 111/1998 Sb., o vysokých školách a uložena v knihovně Mendelovy univerzity v Brně, zpřístupněna ke studijním účelům ve shodě s Vyhláškou rektora Mendelovy univerzity v Brně o archivaci elektronické podoby závěrečných prací. Autorka kvalifikační práce se dále zavazuje, že před sepsáním licenční smlouvy o využití autorských práv díla s jinou osobou (subjektem) si vyžádá písemné stanovisko univerzity o tom, že předmětná licenční smlouva není v rozporu s oprávněnými zájmy univerzity a zavazuje se uhradit případný příspěvek na úhradu nákladů spojených se vznikem díla dle řádné kalkulace. V Brně, dne: Andrea Málková

3 PODĚKOVÁNÍ Touto cestou bych chtěla poděkovat všem, kteří mi byli oporou při psaní této práce. Zejména bych chtěla poděkovat Ing. arch. Hynku Maňákovi za odborné vedení práce, cenné rady a připomínky a ochotu při konzultacích. Dále bych chtěla poděkovat svému příteli, rodině a přátelům, kteří se mnou měli trpělivost po dobu psaní práce a celého studia.

4 JMÉNO STUDENTA: Andrea Málková NÁZEV PRÁCE: Osvětlení interiéru a nábytku ABSTRAKT: Tato bakalářská práce je rozdělena na dvě části. Úvodní teoretická část je psaná formou literární rešerše, ve které je popsány fyziologické zákonitosti schopnosti vidění a důležitost světla pro získání zrakového vjemu, což souvisí i s vlivy osvětlení na člověka, které jsou zde uvedeny. V dalších kapitolách teoretické části jsou stanoveny základní pojmy a veličiny spojené se světelnou technikou a osvětlováním, autorka zde také popisuje rozdělení světelných zdrojů a svítidel, vestavné osvětlení a elektroinstalaci svítidel se způsoby ovládání osvětlení. Stěžejní část bakalářské práce se zabývá shrnutím základních principů osvětlení v jednotlivých částech privátního interiéru a jejich aplikací ve vlastním návrhu osvětlení do konkrétních prostor vybraného neveřejného interiéru. Ve vybraných místnostech byl zároveň vytipován nábytkový prvek, do kterého je navržené integrované osvětlení. Práce shrnuje všechny důležité poznatky pro využití v praxi a tvůrčí profesi designéra nebo bytového architekta. KLÍČOVÁ SLOVA: Interiér, nábytek, osvětlení interiéru, principy osvětlování, světlo.

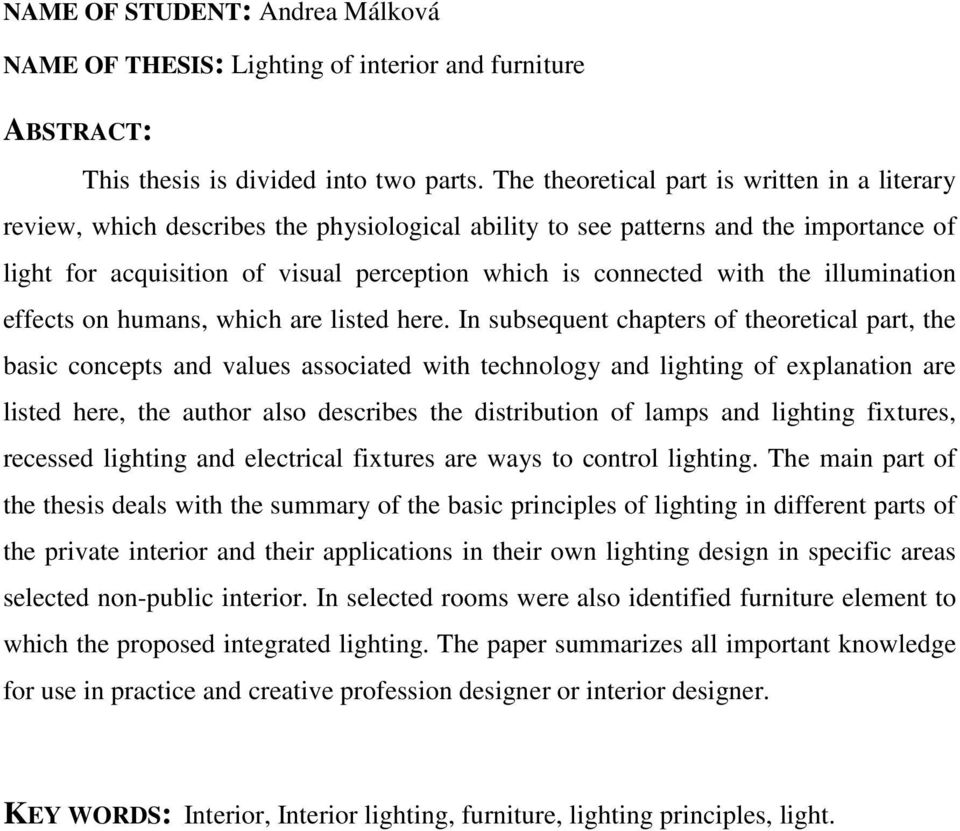

5 NAME OF STUDENT: Andrea Málková NAME OF THESIS: Lighting of interior and furniture ABSTRACT: This thesis is divided into two parts. The theoretical part is written in a literary review, which describes the physiological ability to see patterns and the importance of light for acquisition of visual perception which is connected with the illumination effects on humans, which are listed here. In subsequent chapters of theoretical part, the basic concepts and values associated with technology and lighting of explanation are listed here, the author also describes the distribution of lamps and lighting fixtures, recessed lighting and electrical fixtures are ways to control lighting. The main part of the thesis deals with the summary of the basic principles of lighting in different parts of the private interior and their applications in their own lighting design in specific areas selected non-public interior. In selected rooms were also identified furniture element to which the proposed integrated lighting. The paper summarizes all important knowledge for use in practice and creative profession designer or interior designer. KEY WORDS: Interior, Interior lighting, furniture, lighting principles, light.

6 OBSAH ÚVOD... 9 CÍL PRÁCE MATERIÁL A METODIKA ZPRACOVÁNÍ I. TEORETICKÁ ČÁST ČLOVĚK A OSVĚTLENÍ ZRAKOVÝ ORGÁN A SCHOPNOST VIDĚNÍ VLIV ASPEKTŮ OSVĚTLENÍ NA ČLOVĚKA STŘÍDÁNÍ DNE A NOCI OSLNĚNÍ NEDOSTATEČNÉ OSVĚTLENÍ BARVA SVĚTLA UMÍSTĚNÍ SVÍTIDLA FORMA PROVEDENÍ SVÍTIDLA ZÁKLADNÍ POJMY SVĚTELNÉ TECHNIKY FOTOMETRICKÉ VELIČINY ZÁKLADNÍ ÚDAJE O SVĚTELNÉM ZDROJI PRO SPOTŘEBITELE VÝPOČET INTENZITY OSVĚTLENÍ SVĚTELNÉ ZDROJE PRO UMĚLÉ OSVĚTLENÍ TEPLOTNÍ SVĚTELNÉ ZDROJE VÝBOJOVÉ SVĚTELNÉ ZDROJE LUMINISCENČNÍ ZDROJE ÚSPORA ENERGIE VOLBA SVĚTELNÉHO ZDROJE SVÍTIDLA A UMĚLÉ OSVĚTLENÍ DRUHY OSVĚTLENÍ SVÍTIDLA ROZLOŽENÍ SVĚTELNÉHO TOKU ZPŮSOB UPEVNĚNÍ KRYTÍ SVÍTIDEL VESTAVNÉ OSVĚTLENÍ SVÍTIDLA VÁZANÁ VE STAVEBNÍ KONSTRUKCI SVÍTIDLA ZABUDOVANÁ V NÁBYTKU SVÍTÍCÍ NÁBYTEK SVĚTLOVODY VÝBĚR SVÍTIDLA ELEKTROINSTALACE SVÍTIDEL SVĚTELNÉ OBVODY VYPÍNAČE... 36

7 5 OSVĚTLENÍ V INTERIÉRU PRINCIPY OSVĚTLOVÁNÍ ZÁDVEŘÍ, VSTUPNÍ HALA SCHODIŠTĚ, CHODBY OBÝVACÍ POKOJ JÍDELNA KUCHYNĚ PRACOVNA DĚTSKÝ POKOJ LOŽNICE KOUPELNA, WC II. PRAKTICKÁ ČÁST NÁVRH OSVĚTLENÍ V KONKRÉTNÍM OBYTNÉM PROSTORU POPIS BYTU KUCHYŇ A JÍDELNA STÁVAJÍCÍ STAV OSVĚTLENÍ V KUCHYNI A JÍDELNĚ NÁVRH NOVÉHO OSVĚTLENÍ KUCHYNĚ A JÍDELNY INTEGRACE SVÍTIDLA DO KUCHYŇSKÉHO NÁBYTKU OBÝVACÍ POKOJ A PRACOVNA STÁVAJÍCÍ STAV OSVĚTLENÍ OBÝVACÍHO POKOJE A PRACOVNY NÁVRH NOVÉHO OSVĚTLENÍ OBÝVACÍHO POKOJE INTEGRACE SVÍTIDLA NA UMĚLECKÝ ARTEFAKT NÁVRH NOVÉHO OSVĚTLENÍ PRACOVNÍ ČÁSTI PROSTORU LOŽNICE STÁVAJÍCÍ STAV OSVĚTLENÍ LOŽNICE NÁVRH NOVÉHO OSVĚTLENÍ LOŽNICE INTEGRACE SVÍTIDLA NA ŠATNÍ SKŘÍNĚ KOUPELNA STÁVAJÍCÍ OSVĚTLENÍ KOUPELNY NÁVRH NOVÉHO OSVĚTLENÍ KOUPELNY VSTUPNÍ PROSTORY STÁVAJÍCÍ OSVĚTLENÍ VSTUPNÍHO PROSTORU NÁVRH NOVÉHO OSVĚTLENÍ VSTUPNÍHO PROSTORU VÝPOČET INTENZITY OSVĚTLENÍ V PROGRAMU RELUX VLASTNÍ VÝPOČET DISKUSE ZÁVĚR RESUME SEZNAM POUŽITÉ LITERATURY SEZNAM OBRÁZKŮ A TABULEK SEZNAM PŘÍLOH... 86

8 ÚVOD Prostor, který člověk obývá je jeho zázemím, ve kterém se cítí bezpečně a přirozeně. Obytný prostor spoluvytváří několik aspektů, které se vzájemně ovlivňují a mezi něž se řadí i kvalita osvětlení. Člověk od pradávna potřebuje ke svým rozmanitým činnostem světlo, ať už je to denní světlo, či různé druhy umělého osvětlení. Světlo denní i umělé silně působí nejen na člověka, pro něhož je důležitým činitelem psychické a fyzické pohody ale i na všechny živé organismy. Je pro nás jedním z hlavních pomocníků pro přenos a získávání poznatků o prostředí v našem okolí. Díky světlu dokážeme rozpoznat věci kolem nás. I přes tato fakta je mnohdy optimální osvětlení interiéru bytovými designéry či architekty podceňováno a opomíjeno, avšak právě světelná atmosféra by měla být důležitou a neodmyslitelnou součástí každého návrhu prostoru. Správný výběr svítidel nebo nábytkových prvků s vestavěným osvětlením dotváří konečný designový koncept celého návrhu a spoluvytváří celkovou psychickou pohodu člověka. 9

9 CÍL PRÁCE Záměrem této bakalářské práce je shrnutí informací o doporučených způsobech osvětlení interiérů se zaměřením na privátní prostory. Výhody a nevýhody použití jednotlivých druhů svítidel a světelných zdrojů. Stěžejní částí bakalářské práce je využití a aplikace nabytých poznatků o osvětlení do návrhu nového konceptu osvětlení v konkrétním obytném prostoru se stávajícím osvětlením. Stávající osvětlení je v jednotlivých prostorech bytu vyhodnoceno z hlediska poznatků z teoretické části bakalářské práce a následně je pro tyto prostory zpracován návrh nového osvětlení ve dvou možných variantách. 10

10 MATERIÁL A METODIKA ZPRACOVÁNÍ Teoretická část bakalářské práce je psána formou literární rešerše. Využívá dostupné materiály ze zdrojů ve formě knižní literatury, odborných periodik a internetu. Tato část bakalářské práce je členěna do celkem pěti kapitol, ve kterých jsou postupně popsána nejdůležitější témata týkající se osvětlení interiérů. V praktické části bakalářské práce byl vybrán konkrétní privátní objekt pro aplikaci nabytých poznatků o správném osvětlení, a to byt rodičů autorky. Stávající osvětlení je zde v některých částech bytu značně nevyhovující potřebám členů rodiny. V interiéru přetrval trend osvětlení prostor v podobě jednoho dominujícího centrálního svítidla v místnosti. Dále je zde nedostatečné funkční osvětlení a téměř absence dekorativního osvětlení. V praktické části této práce je postupně v jednotlivých částech bytu popsáno a zhodnoceno stávající osvětlení, které je následně doplněno návrhem nového osvětlení, tak aby dostatečně vyhovovalo obyvatelům bytu a účelu, ke kterému jsou jednotlivé prostory určeny. Jednotlivé prostory bytu byly zaměřeny a spolu se schematickým vyobrazením zařizovacích prvků a osvětlení byly překresleny do programu AutoCAD 2009 český. V jednotlivých půdorysech je pro přehlednost barevně rozlišeno stávající osvětlení a nové osvětlení, dále je zde také naznačen systém ovládání svítidel pomocí spojovacích čar mezi svítidly a příslušnými vypínači. Stávající osvětlení je vyobrazeno barvou fialovou, zelenou barvou je zakresleno nově navržené osvětlení. Pro ověření intenzity osvětlení byl vybrán jeden pokoj, který byl podroben výpočtu prostřednictvím počítačového softwaru pro světelnou techniku a osvětlování Relux. 11

11 I. TEORETICKÁ ČÁST 1 ČLOVĚK A OSVĚTLENÍ Světlo denní i umělé silně působí nejen na člověka, pro něhož je důležitým činitelem psychické a fyzické pohody ale i na všechny živé organismy. Střídáním dne a noci, tedy světla a tmy, se výrazně mění biologická funkce jednotlivých orgánů. Nesoulad mezi osvětlením a funkcemi organismu člověka pak může dokonce vyústit v závažné zdravotní problémy. [26] 1.1 Zrakový orgán a schopnost vidění Lidské oko je složitý orgán, který dokáže díky 70% smyslových buněk zprostředkovat člověku dokonalý obrazový vjem o prostředí, ve kterém se nachází. [6] Kvalita vjemu závisí přímou úměrou na kvalitě osvětlení prostředí. Při vzniku zrakového vjemu je nejdříve světlo při průchodu lidským okem lámáno čočkou. Množství světla, které projde čočkou je usměrňováno duhovkou, která svým roztahováním a stahováním ovlivňuje velikost zornice. Světlo potom dopadá na sítnici, kde vytvoří pomocí světločivných buněk (tyčinek a čípků) ostrý převrácený obraz, který je následně veden zrakovým nervem do mozkové kůry. V mozkové kůře se promítá přesná smyslová informace a vzniká tak obrazová představa o okolním světě. [6] Obr. 1: Řez okem 12

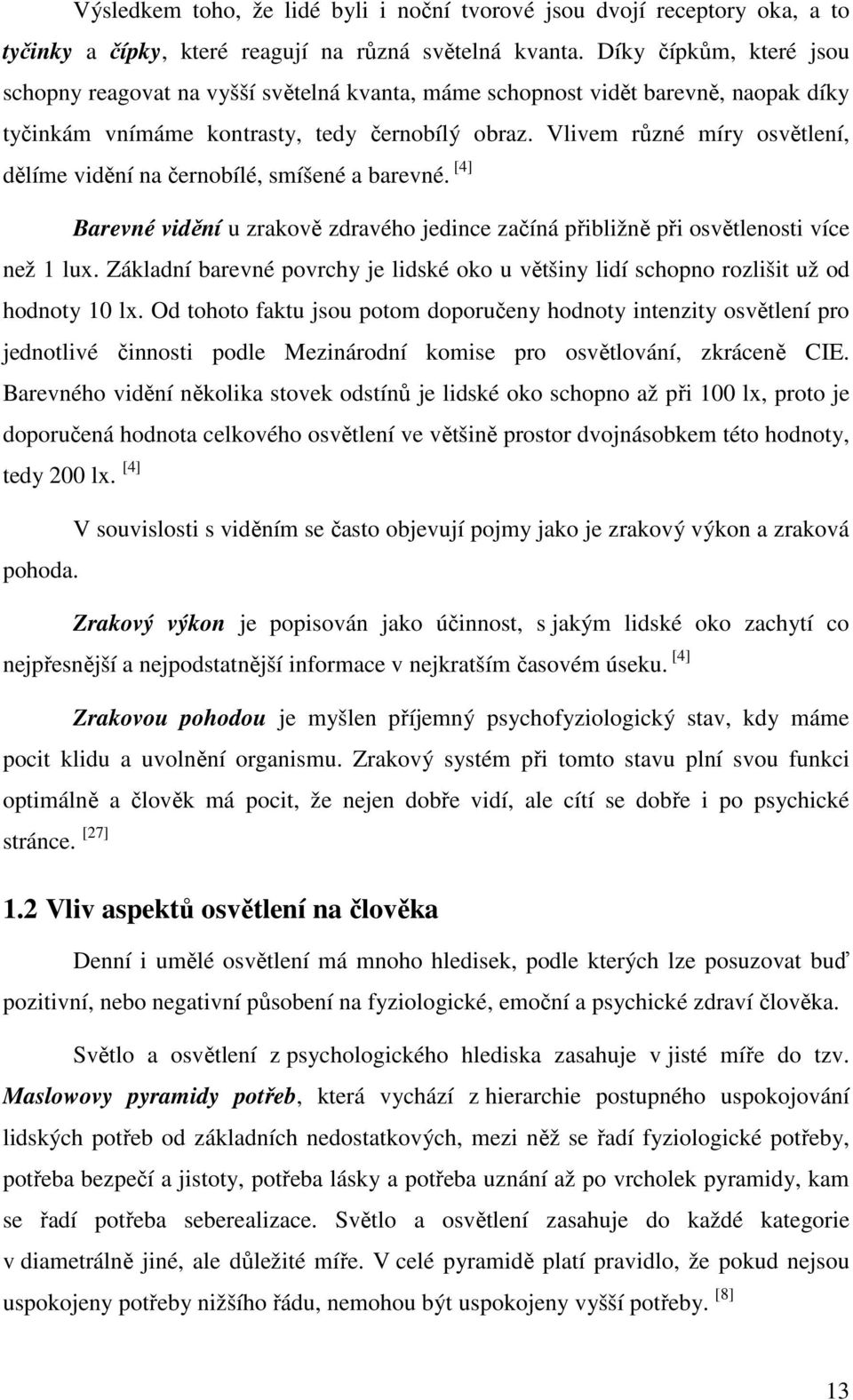

12 Výsledkem toho, že lidé byli i noční tvorové jsou dvojí receptory oka, a to tyčinky a čípky, které reagují na různá světelná kvanta. Díky čípkům, které jsou schopny reagovat na vyšší světelná kvanta, máme schopnost vidět barevně, naopak díky tyčinkám vnímáme kontrasty, tedy černobílý obraz. Vlivem různé míry osvětlení, dělíme vidění na černobílé, smíšené a barevné. [4] Barevné vidění u zrakově zdravého jedince začíná přibližně při osvětlenosti více než 1 lux. Základní barevné povrchy je lidské oko u většiny lidí schopno rozlišit už od hodnoty 10 lx. Od tohoto faktu jsou potom doporučeny hodnoty intenzity osvětlení pro jednotlivé činnosti podle Mezinárodní komise pro osvětlování, zkráceně CIE. Barevného vidění několika stovek odstínů je lidské oko schopno až při 100 lx, proto je doporučená hodnota celkového osvětlení ve většině prostor dvojnásobkem této hodnoty, tedy 200 lx. [4] V souvislosti s viděním se často objevují pojmy jako je zrakový výkon a zraková pohoda. Zrakový výkon je popisován jako účinnost, s jakým lidské oko zachytí co nejpřesnější a nejpodstatnější informace v nejkratším časovém úseku. [4] Zrakovou pohodou je myšlen příjemný psychofyziologický stav, kdy máme pocit klidu a uvolnění organismu. Zrakový systém při tomto stavu plní svou funkci optimálně a člověk má pocit, že nejen dobře vidí, ale cítí se dobře i po psychické stránce. [27] 1.2 Vliv aspektů osvětlení na člověka Denní i umělé osvětlení má mnoho hledisek, podle kterých lze posuzovat buď pozitivní, nebo negativní působení na fyziologické, emoční a psychické zdraví člověka. Světlo a osvětlení z psychologického hlediska zasahuje v jisté míře do tzv. Maslowovy pyramidy potřeb, která vychází z hierarchie postupného uspokojování lidských potřeb od základních nedostatkových, mezi něž se řadí fyziologické potřeby, potřeba bezpečí a jistoty, potřeba lásky a potřeba uznání až po vrcholek pyramidy, kam se řadí potřeba seberealizace. Světlo a osvětlení zasahuje do každé kategorie v diametrálně jiné, ale důležité míře. V celé pyramidě platí pravidlo, že pokud nejsou uspokojeny potřeby nižšího řádu, nemohou být uspokojeny vyšší potřeby. [8] 13

13 Obr. 2: Maslowova pyramida potřeb Střídání dne a noci Základním aspektem, který má jasný vliv na člověka je střídání světla ve dne a tmy v noci, což je ovlivněno rotací Země okolo své osy. Této pravidelné změně se přizpůsobuje řada biologických funkcí člověka. Mozek programuje funkce celého organismu tak, aby co nejlépe odpovídaly činnostem v různých denních i nočních dobách. Mozek o změnách světla a tmy dostává informace pomocí zrakového nervu ze sítnice oka. Změna biologických rytmů člověka v závislosti na světle se označuje jako cirkadiánní rytmus. [26] Tab. 1 : Typický cirkadiánní rytmus člověka TYPICKÝ CIRKADIÁNNÍ RYTMUS ČLOVĚKA 2:00 h nejhlubší spánek 15:30 h nejkratší doba reakce 4:30 h nejnižší tělesná teplota 17:00 h největší kardiovaskulární účinnost 6:45 h nejprudší vzestup tlaku krve 18:30 h nejvyšší tlak krve 7:30 h končí vylučování melatoninu 19:00 h nejvyšší tělesná teplota 10:00 h největší čilost 21:00 h začíná vylučování melatoninu 14:30 h nejlepší koordinace 22:30 h jsou potlačeny pohyby střev 14

14 1.2.2 Oslnění Oslnění vzniká při nadměrném osvětlení, tedy v situaci jsou-li v zorném poli oka příliš velké jasy, či kontrasty jasů, které překračují adaptabilitu zraku. Oslnění se dělí na psychologické a fyziologické. [1] Psychologické oslnění, je takové, kdy zdroj světla odpoutává pozornost od úkolu, u člověka pak vzniká zraková nepohoda a posléze bezděčně i únava. [1] Fyziologické oslnění již zhoršuje činnost zraku, čímž omezuje člověka v činnostech. Krajním případem oslnění je fyziologické oslepující oslnění, nazýváni taktéž jako absolutní oslnění, při kterém dojde ke znemožnění zrakového vjemu dokonce i po určitou dobu po skončení působení oslňujícího činitele. [1] Při zařizování obytného prostoru se tedy snažíme eliminovat oslňující činitele ze zorného pole, jako jsou nekryté světelné zdroje nebo příliš zářivá svítidla. Na lehkou váhu se ale nesmí brát ani vysoce lesklé podlahy, sklo a různé lesklé povrchy, které mají tendenci světlo přímo odrážet. [28] Nedostatečné osvětlení Nedostatek světla se projevuje mnoha způsoby. Nejvýznamnějším je tzv. Syndrom sezónní deprese (SAD), který se projevuje zejména na podzim nebo v zimě, kdy dochází k úbytku slunečního svitu. Způsobuje například snížení společenské aktivity, neefektivitu v práci, příbytku tělesné hmotnosti, stavy úzkosti, stresu, což vede k častým depresím v tomto ponurém období. Míra postihnutí tímto syndromem se diametrálně liší u každého člověka zvlášť. [4] Tyto sezónní obtíže se dají odstranit nebo do jisté míry eliminovat pravidelným působením umělého osvětlení v řádech tisíců luxu po přiměřeně dlouhou dobu, která je závislá na míře osvětlení. [26] Dalším neopomenutelným důsledkem nedostatečného osvětlení je vysoké namáhání zraku na zrakově náročnější práci. Dlouhodobé špatné osvětlení může přispívat až k trvalému poškození zraku u jedinců všech věkových kategorií. [7] Vhodným osvětlením lze snížit zrakovou námahu na úkol a tím eliminovat možné začínající poškození zraku. Důležité je ale přesně určit chorobu a vlivy, které na ni neblaze působí. [4] 15

15 1.2.4 Barva světla Použitím barevných světel můžeme docílit pozitivních ale i negativních výsledků. V základu se světlo rozděluje na teplé a studené. Mezi teplé barvy se řadí žlutá, oranžová nebo červená. Tyto barvy mají na člověka kladný emoční vliv, protože evokují asociaci například s ohněm, podporují intimní náladu a pocit bezpečí. Negativní emoce však mohou vyvolávat barvy studené, mezi které se řadí modrá, zelená a fialová barva. Vyvolávají pocit osamění a opuštěnosti, tyto barvy dominují v přírodě nejvíce a jsou spojeny s otevřeným nekonečným prostorem (obloha, moře). Nejvíce neutrální barvou je zelná, která ale může dodat pokožce nepříjemný vzhled. Obecně platí, že barva světla by neměla být příliš sytá, aby nevyvolávala klamavé dojmy z interiéru. [28] Umístění svítidla Umístění svítidla vyvolává v člověku podvědomé pocity bezpečí nebo naopak neklidu. Například vzdálenost osvětlení venku na ulici má být v rozestupech cca 5 m, abychom dokázali včas rozpoznat úmysly blížící se osoby. V interiéru souvisí pocit bezpečí s pocitem intimity. Obecně lze říci, že čím je svítidlo blíže k člověku, tím více narůstá pocit intimity. Tato teorie vychází již z dávného umístění ohniště na zemi a shlukování okolo něj. Proto za nejintimnější prostředí se považuje prostor, kde je svítidlo umístěno do výše asi 60 cm nad zemí. Důvěrným prostředím se označuje prostor se svítidly do 120 cm nad zemí, která odpovídá úrovni hlavy sedícího člověka. Svítidla umístěná ve výšce stojící postavy vytváří dojem přiměřeně soukromého prostředí. Pokud jsou svítidla umístěná výše než je dosah ruky stojícího člověka, tedy nad 240 cm, jde již o veřejné prostředí, kde necítíme pocit intimity a soukromí. [4] Forma provedení svítidla Forma provedení svítidla se nejvíce váže k oblasti potřeby seberealizace a uznání člověka. Světla a svítidla pak dokládají společenské postavení jedince. Ukázkovým příkladem je křišťálový lustr umístěný v přijímacích prostorech a kancelářích vysoce postavených úředníků. [4] 16

16 2 ZÁKLADNÍ POJMY SVĚTELNÉ TECHNIKY Viditelné světlo je z fyzikálního hlediska definováno jako část elektromagnetického záření, které v lidském oku způsobuje světelný vjem a je definováno fotometrickými veličinami se standardizovanými jednotkami. Tyto veličiny jsou ve světelné technice důležité z hlediska posuzování světelných zdrojů a svítidel. [20] 2.1 Fotometrické veličiny Světelný tok je světelně technická veličina vyjadřující světelnou hmotu nesenou všemi vysílanými paprsky dohromady. Jednotkou světelného toku je 1 lumen (lm). [2] Světelný tok tedy v podstatě udává množství světla vyzářeného světelným zdrojem do všech směrů za časovou jednotku. Patří k základním fotometrickým veličinám a charakterizuje výkon zdroje světelného záření. [21] Svítivost je pojem udávající hustotu světelného toku, který charakterizuje zdroj, v různých směrech. Svítivost v podstatě vysvětluje rozdělení světelného toku, jakožto tenounkých světelných paprsků, do různých směrů od zdroje záření. [1] Jednotkou svítivosti je 1 kandela (cd), která patří mezi základní jednotky soustavy SI. 1 kandela odpovídá přibližně svítivosti běžné svíčky. [22] Obr. 3: Diagram rozložení svítivosti Intenzitou osvětlení rozumíme poměr dopadajícího světelného toku na určitou plochu. Je tedy podílem světelného toku a plochy. Jednotkou intenzity osvětlení je 1 lux (lx), která charakterizuje dopad světelného toku 1 lm na plochu 1 m 2 [20] 17

17 Osvětlení plochy se při zvyšující se vzdálenosti od zdroje zmenšuje a její intenzita také závisí na úhlu paprsků dopadajících na plochu, přičemž nejlépe je osvětlena plocha, na níž dopadají světelné paprsky kolmo. Přístroj, kterým se měří osvětlení, se nazývá luxmetr. Pomocí tohoto zařízení si můžeme snadno změřit osvětlenost prostoru, ve kterém chceme vykonávat určitou činnost. [22] Při vypočítávání intenzity osvětlení je dále nutné dbát na míru odraženého světla, tedy světelného toku, který neosvětluje předměty přímo, ale až po odrazu například od nábytku, zdí, stropu nebo podlahy. Činitel odrazu pak tedy udává, jaká část světleného toku se po dopadu na plochu odrazí. [12] Jas je důležitým pojmem z hlediska vnímání světla. Je to tedy vjem, kterým pozorujeme rozdíly a kontrasty jasů určitých ploch. Plochy různých velikostí a různého umístění odrážejí světlo v několika odlišných směrech. Některé plochy se nám proto zdají být jasnější, a z toho si vyvozujeme informace o vzdálenostech, barvách a tvarech předmětů okolo nás. Na tomto principu lze vysvětlit i celou řadu optických klamů. [2] Jas je častokrát ztotožňován či zaměňován s luminací. Tyto dva pojmy je ale nutné odlišovat. Luminace je v podstatě jakási síla odraženého světla od plochy předmětu nebo světla vyzářeného z plochých světelných zdrojů (monitor, televizní obrazovka). Luminace vyvolává různý jas, a proto je objektivnější veličinou. Jednotkou, která popisuje jas je kandela na metr čtverečný (cd/m 2 ). [22] Obr. 4: Schematické znázornění fotometrických veličin 18

18 2.2 Základní údaje o světelném zdroji pro spotřebitele Následně uvedené nejdůležitější pojmy pro spotřebitele jsou ve většině případů uvedené na obalu výrobku, či na příbalovém letáku a mají co nejpřesněji informovat o parametrech světelného zdroje. Měrný výkon světelného zdroje je důležitou veličinu pro kupujícího. Udává totiž, kolik lumenů světlo vysílá na 1 watt elektrického příkonu, tedy zjednodušeně s jakou ekonomickou úporností je elektrický příkon transformován na světlo. Jednotkou této veličiny je logicky lumen na Watt (lm/w). [24] Teplota chromatičnosti, někdy též nazývána jako barevná teplota, charakterizuje spektrum bílého světla v porovnání s černým tělesem. Touto veličinou je velmi dobře popsána barva světla, kterou dělíme do tří základních skupin, a to na barvu teple bílou (< K), chladně bílou ( K) a denní bílou (> K). Teplota chromatičnosti se měří v kelvinech (K). [20] Obr. 5: Teplota chromatičnosti Index podání barev definuje shodu barvy tělesa v umělém osvětlení s jeho vzhledem při denním světle. To je důležité sledovat především z toho hlediska, kde a 19

19 k jakému účelu chceme umělé osvětlení použít, tak abychom docílili správného vnímání barev jako při denním světle. [20] Index podání barev se značí R a a její hodnota se pohybuje v rozmezí 0-100, přičemž R a =0 znamená, že není možno rozeznat barvy a R a =100 poskytuje přirozené podání barev. [25] Energetický štítek informuje spotřebitele zejména o třídě energetické účinnosti světelného zdroje zařazením do jedné ze sedmi kategorií, značených písmeny A-G, kde A znamená nejúspornější a G nejméně úsporný světelný zdroj. Energetický štítek musí být uveden nejen u klasických a halogenových žárovek, ale i u úsporných zářivek. LED světelné zdroje štítek nevyžadují, ale prakticky lze říci, že je lze zařadit do nejúspornější energetické třídy. [40] Mimo třídy energetické účinnosti musí energetický štítek uvádět informace o životnosti výrobku (h), příkonu (W) a světelném toku (lm). [40] Obr. 6: Energetický štítek 2.3 Výpočet intenzity osvětlení Navrhování umělého osvětlení vnitřních ale i venkovních prostorů je spojeno s celou řadou světelně technických výpočtů, které pomáhají lépe dimenzovat osvětlovací soustavy. Tyto výpočty vedou především ke snížení nákladů na nákup a 20

20 provoz osvětlení. Cílem výpočtů je stanovit potřebný počet a výkon světelných zdrojů na daný prostor nebo ověřit kvalitu navržené osvětlovací soustavy. [1] Metody světelně technických výpočtů lze rozdělit na metody bodové a na ty, které operují s místně průměrnými hodnotami světelně technických veličin, kam patří toková metoda. U tokové metody je zvolena výchozí požadovaná intenzita celkové osvětlenosti a k ní se stanovuje potřebný počet a rozmístění svítidel o určitém výkonu. Bodovou metodou se zkoumá kvalita osvětlení na různých bodech osvětlovaného prostoru. [1] V praxi se rozmístění svítidel zvolené osvětlovací soustavy určuje tzv. iteračním postupem, tj. nejprve se přibližnými metodami stanoví předběžné počty a rozmístění svítidel, které se následně ověří kontrolními výpočty a výsledky z výpočtů se porovnají se stanovenými požadavky. [1] V současnosti existuje několik počítačových programů na výpočet osvětlení daného prostoru. Špičkovými světelnými techniky jsou hojně využívány programy Dialux, či Relux, které jsou i volně přístupné. Mezi další programy pro výpočet osvětlení lze jmenovat například Lightscape, LiteStar nebo ruský software WinELSI Light, českým obdobným softwarem pro výpočet osvětlení je program Wils. Zejména programy Relux a Dialux přináší při správně zadaných vstupních parametrech velmi přesnou informaci o dané osvětlovací soustavě. V těchto programech je nutné zadat propozice osvětlovaného prostrou včetně materiálů a barev na stěnách, stropu a podlaze, které mají vliv na odrazivost světla a vybrat typy osvětlení z bohaté škály svítidel renomovaných výrobců, které Relux a Dialux nabízí. Díky kooperaci s programem AutoCAD lze jednoduše přenášet data z AutoCADu do Reluxu či Dialuxu, což usnadňuje práci architekta, či světelného technika. Obrácenou negativně vnímanou stránkou programů je nevýhoda v tom, že pokud výrobce svítidel neposkytne světelně technická data pro software, tak jej nelze v programu umístit a jsme nuceni vybrat svítidlo od jiného výrobce s co nejpodobnějšími parametry, což je mnohdy náročné a ve výsledku zkreslující. [48] Výsledkem těchto programů jsou výstupy s hodnotami intenzity osvětlení v podobě grafů, či barevných mapek a jednoduché vizualizace prostoru. 21

21 3 SVĚTELNÉ ZDROJE PRO UMĚLÉ OSVĚTLENÍ Elektrické zdroje světla se dělí do tří skupin, a to podle vzniku světla na teplotní světelné zdroje, druhou skupinou jsou výbojové světelné zdroje a třetí skupinu tvoří světelné zdroje na principu luminiscence pevných látek (diody). Tyto skupiny se dále rozvětvují na další druhy světelných zdrojů. 3.1 Teplotní světelné zdroje Světlo v každém zdroji vzniká vybuzením určitých elementárních částic. V případě teplotních světelných zdrojů je tento princip podmíněn vznikem energie, která uskuteční teplený pohyb. Tento pohyb svou energii dále předává elementárním částicím schopných vybuzení světla. Tepelná energie vzniká díky průchodu elektrického proudu, přes pevnou látku (kov), kterou rozehřeje na teplotu dostačující ke vzniku této energie. [1] Mezi zástupce teplotních světelných zdrojů patří žárovky vakuové a žárovky plněné plynem, které se dále dělí na klasické a halogenové. [1] Klasická žárovka je nejznámějším a nejrozšířenějším zdrojem světla. Světlo zde vzniká rozžhavením wolframového vlákna průchodem elektrického proudu. Navzdory jednoduchému použití a nízkým pořizovacím nákladům standardní žárovky je její nízká životnost, velká spotřeba energie a vysoká povrchová teplota. Z těchto důvodů je lepší instalovat tyto žárovky do prostor, kde rozsvěcíme nepravidelně a na nezbytně nutnou chvíli. [30] V současné době je však na ústupu kvůli vydané směrnici Evropské unie o ekodesignu. Obr. 7: Klasická žárovka Halogenové žárovky jsou postaveny na stejném fungování jako klasické žárovky s tím rozdílem, že mají uvnitř baňky daleko vyšší teplotu. Halogenové světlo dokáže vytvořit ojedinělé světelné efekty v prostoru, kde můžeme světlo koncentrovat do 22

22 jednoho bodu nebo naopak osvětlit celou stěnu. Halogenové žárovky jsou sice dražší než klasické žárovky, ale poskytují úsporu ve spotřebě energie a mají až dvakrát delší životnost. [30] Obr. 8: Halogenová žárovka 3.2 Výbojové světelné zdroje Tyto světelné zdroje, taktéž zvané jako výbojky, vychází z principu elektrických výbojů v plynech a parách různých kovů, přičemž využívají vzniklou elektrickou energii k tomu, aby se přeměnila na kinetickou energii elektronů, které se pohybují ve výbojovém prostoru. Optické záření pak vzniká srážkou elektronů s atomy plynů kovových par. [1] Výbojové světelné zdroje se dále dělí na nízkotlaké a vysokotlaké. Mezi nízkotlaké výbojky patří zářivky, sodíkové výbojky, kompaktní zářivky a indukční výbojky. Zástupci vysokotlakých výbojek jsou například vysokotlaké rtuťové, sodíkové, xenonové či halogenidové výbojky. [1] Kompaktní úsporné zářivky představují vyhledávanou alternativu ke klasickým žárovkám, protože mají až o % vyšší účinnost, menší spotřebu a delší životnost. Nabízejí širokou škálu výkonů, takže dokážou nahradit klasické žárovky opravdu všude. Nevýhodou však je pomalejší náběh plného světelného výkonu a obsah jedovaté rtuti. [40] Obr. 9: Kompaktní úsporné zářivky 23

23 3.3 Luminiscenční zdroje LED dioda vznikla jako úsporná náhrada klasických žárovek před více než dvaceti lety. Jak již samotný název, elektroluminiscenční dioda, napovídá, jedná se o diodu emitující světlo. LED je polovodičová součástka postavená na principu P-N přechodu. Světlo vzniká průchodem elektrického proudu přes P-N přechod v propustném směru. V závislosti na použitém materiálu polovodiče lze získat různé barvy vyzařujícího světla. [14] Tento typ světelného zdroje má velké uplatnění především v integrovaném osvětlení v nábytku, díky malým rozměrům a svítivostí v libovolné poloze. V současnosti je používání těchto zdrojů světla velmi populární. Hlavními faktory oblíbenosti je, že LED diody mají desetinásobně větší svítivost než klasické žárovky a dvakrát větší účinnost než zářivky a v neposlední řadě také disponují extrémní životností. [14] Obr. 10: LED světelné zdroje Zajímavou formu osvětlení skýtá LED světelný zdroj vyrábějící se ve formě úzkého pásku nebo ve formě mini LED zabudovaných do stropního podhledu, čímž lze efektivně vytvořit zajímavou světelnou atmosféru. LED pásek představuje ohebný samolepící pásek s malými diodami. Díky svým vlastnostem se LED pásek perfektně hodí pro osvětlení míst, kde by běžné typy svítidel neuspěly už kvůli své velikosti. Snadno tak se tak vytvoří dekorační osvětlení nik, podhledů či obrazů nebo jako funkční osvětlení skříní, polic či kuchyňské linky. LED pásek se v provozu zahřívá. Pro dlouhou životnost a správnou funkci světelného zdroje je nutné pásek chladit. Instalací pásku do hliníkového profilu 24

24 zajistíme mimo elegantního vzhledu také potřebné chlazení a ochranu před mechanickým poškozením. [43] Obr. 11: Osvětlení kuchyňské linky LED páskem Obr. 12: Osvětlení obývacího pokoje LED páskem Nejnovějším luminiscenčním zdrojem je technologie OLED, která využívá organických luminiscenčních diod. OLED jsou tvořeny tenoučkými vrstvami organické hmoty na skleněném nebo polymerním podkladu, které jsou uzavřeny mezi dvěma vodiči. Princip vzniku světla je pak stejný jako u LED. [17] Největší výhodou OLED je bezesporu jejich větší rozměr, který umožňuje osvětlení v ploše, nevýhodou je však účinnost, která ještě nedosahuje takových hodnot jako u LED. [18] 3.4 Úspora energie V dnešní době se klade mimo jiné velký důraz na co největší úsporu drahé elektrické energie a životnost světelných zdrojů. Tento trend souvisí s nepříznivým dopadem lidského konání na životní prostředí, ale třeba i s nezaměstnaností obyvatelstva. [16] V České republice se v současné době řeší náhrada stahovaných klasických žárovek z prodeje. Důvodem je směrnice Evropské unie o ekodesignu energetických spotřebičů, která se vztahuje i na světelné zdroje. Žárovka je neefektivní z hlediska přeměny energie na světlo a tím pádem je neúčinná a drahá na provoz. Každá zbytečně vynaložená elektrická energie má negativní dopad na životní prostředí. Žárovky se proto postupně dle příkonu vyřazují z prodeje od roku Od roku 2016 se budou postupně vyřazovat i další neúsporné světelné zdroje. Na trhu však existuje mnoho 25

25 způsobů jak je efektivně nahradit, stačí jen vybrat ten správný typ a příkon a lze ihned začít šetřit na energiích. [40] Myšlenka úspory energie však byla uskutečněna už v 80. letech minulého století v podobě kompaktních zářivek a dále kompaktních indukčních výbojek, u kterých ale kvůli, na tehdejší poměry vysoké ceně, nedošlo k rozšíření. [42] Obr. 13: Úspory energie versus spotřeba energie Bezpochybně největším současným trendem v efektivním a úsporném osvětlení jsou LED zdroje, které jsou tím nejlepším řešením při náhradě klasických a halogenových žárovek. Jejich nákup je sice stále finančně náročnější, ale při používání s sebou nesou řadu výhod, které vyšší cenu vykompenzují. Nejvýznamnějším kladem LED zdrojů je jejich až 80% úspora energií oproti klasickým zdrojům. Další hlavní výhodou je nulový obsah nebezpečných látek pro životní prostředí. [16] 26

26 Kvalitu osvětlení v obytném prostoru ale neovlivňují jen světelné zdroje ale i výběr svítidel, která dokážou dokreslit celou světelnou atmosféru prostoru. [16] Na současném trhu se světelnými zdroji je tedy nejvýhodnější zvolit právě LED světelné zdroje, protože o nich lze s jistotou říci, že poskytují maximální úsporu energie, nejefektivnější varianty osvětlení a šetrnost k životnímu prostředí. [16] 3.5 Volba světelného zdroje Při výběru světelného zdroje se posuzují jeho světelně technické a technickoekonomické vlastnosti v souvislosti s výchozími parametry pro návrh osvětlovací soustavy. Osvětlování interiéru je zároveň tak obsáhlá oblast interiérového designu, která se posuzuje z různorodých hledisek, že nelze stanovit jednoduchá pravidla pro použití jednotlivých typů světelných zdrojů. Obecná tendence výběru světelných zdrojů směřuje k maximálnímu nasazení světelných zdrojů s vysokým výkonem, dlouhou životností, velkou spolehlivostí a s malými požadavky na obsluhu. Nákup kvalitních světelných zdrojů, které splní tyto požadavky, znamenají vyšší počáteční investici, která se však později vykompenzuje úsporou v levnějším provozu zdroje. [1] 27

27 4 SVÍTIDLA A UMĚLÉ OSVĚTLENÍ 4.1 Druhy osvětlení Osvětlení základně dělíme do tří kategorií a to na celkové, lokální a dekorativní, podle toho jakou úlohu hraje v prostoru interiéru. Celkové osvětlení, zajistí základní osvětlenost prostoru tak, aby se v něm dalo bezpečně pohybovat a vykonávat běžné činnosti. K tomuto druhu osvětlení je vhodné použít závěsná nebo stropní svítidla, či bodové osvětlení. Dříve se v interiéru mnohdy uplatňoval pouze tento druh osvětlení ve formě svítidla umístěného ve středu místnosti. V současnosti se již v prostoru využívá více druhů osvětlení. [3] Funkční osvětlení, neboli lokální, má své opodstatnění v jednotlivých zónách prostoru, kde vykonáváme určitou specifickou činnost jako je vaření, hraní, práce, stolování, nebo čtení. Tento druh osvětlení zahrnuje různé druhy stojacích lamp, nástěnných svítidel a bodového osvětlení převážně s využitím směrování proudu světla. [3] Posledním druhem osvětlení je osvětlení dekorativní, které plní funkci navození příjemné a útulné atmosféry v interiéru. [3] 4.2 Svítidla Svítidla jdou primárně určena k upevnění zdroje světla, ale plní také ochrannou funkci před jeho poškozením a v neposlední řadě slouží i jako forma dekoračního prvku v interiéru z hlediska uměleckého ztvárnění. Univerzální svítidlo, které by se hodilo do všech interiérů, vzhledem k účelu, ke kterému jsou jednotlivé části prostoru určené, neexistuje. [28] Svítidla se dají třídit do skupin dle určitých hledisek. Nejdůležitější hlediska a následné rozdělení svítidel si zde postupně představíme Rozložení světelného toku Podle rozložení světelného toku můžeme svítidla rozčlenit do několika skupin, z nichž pak vybíráme to nejvhodnější svítidlo k jednotlivým účelům. Rozhodujícím faktorem pro zařazení do skupin je podíl světelného toku, který směřuje ze svítidla směrem dolů a směrem nahoru. [3] 28

28 Dle těchto kritérií pak rozdělujeme svítidla na přímá, převážně přímá, smíšená, převážně nepřímá a nepřímá. [3] Přímá svítidla vyzařují téměř všechno světlo směrem dolů a neosvětlují tedy část prostoru nad ním. Tato svítidla jsou vhodná k použití pro celkové osvětlení prostoru a pro funkční osvětlení. [3] Převážně přímá svítidla usměrňují většinu světla směrem dolů, ale částečně osvětlují i horní část prostoru, což je výhodné zejména tam, kde nechceme přílišný kontrast jasu zdroje světla k okolnímu prostředí. Jedná se tedy například o funkční osvětlení pracovních prostor, ale i celkové osvětlení. [3] Charakteristickým rysem pro smíšená svítidla je přibližně stejný podíl vyzařovaného světla směrem dolů i směrem nahoru. Smíšená svítidla nejsou dostatečná pro osvětlení pracovních prostor, vhodnější jsou pro celkové osvětlení prostoru. Speciálním druhem svítidla, které spadá do kategorie smíšených svítidel, je bočně cloněné svítidlo, někdy nazývané jako přímé-nepřímé svítidlo. Toto svítidlo má vodorovné clonění a propouští světlo nahoru a dolů v úzkém svazku. Vyznačuje se malým jasem a umisťuje se tam, kde jsou vystavena bočnímu pohledu v úrovni hlavy. [3] Opakem svítidel převážně přímých jsou svítidla převážně nepřímá, pro která je charakteristické, že převážná většina světelného toku směřuje směrem nahoru. Proto jsou tato svítidla vhodná k použití jako celkové osvětlení v prostoru, kde vyžadujeme odpočinkovou atmosféru. [3] Posledním druhem svítidla, dle tohoto rozčlenění jsou nepřímá svítidla. Tato svítidla odrážejí téměř všechno světlo směrem nahoru, z toho důvodu jsou taktéž vhodná pro osvětlení relaxačních místností, k osvětlení pracovních prostorů jsou nežádoucí. [3] Obr. 14: Rozložení světelného toku svítidel: a- přímé, b- převážně přímé, c- smíšené, d- převážně nepřímé, e- nepřímé 29

29 4.2.2 Způsob upevnění Do této kategorie řadíme svítidla z hlediska jeho upevnění ke stavební konstrukci, tedy pevná svítidla nebo z hlediska volného umístění v prostoru, pak hovoříme o přemístitelných svítidlech. [5] Z výše uvedeného základního rozčlenění plyne rozdělení svítidel na pevná, kam zahrnujeme stropní, nástěnná, závěsná, konzolová, výložníková, vestavná svítidla a svítidla na podpěře. Druhou kategorii tvoří svítidla přemístitelná, která mohou být stolní, stojanová, ruční, kloubová a další. [5] Z pojetí funkčního osvětlení jsou nejvhodnější přemístitelná svítidla, která můžeme libovolně nastavovat do různých poloh tak, abychom docílili co nejvyššího komfortu našim potřebám. Pevná svítidla umisťujeme tam, kde je již pevně vymezen pracovní prostor Krytí svítidel Krytí svítidel je důležité z důvodu možného nebezpečného kontaktu částí těla člověka nebo různými nástroji se zdrojem světla a v neposlední řadě tvoří ochranu proti vniknutí cizího předmětu a vody. Krytí svítidel vychází z normy ČSN EN , která označuje krytí svítidel písmeny IP (International Protection) a dvěma čísly ze stupnice 0-6 a 0-8, kde první číslo v pořadí znamená stupeň ochrany před kontaktem nebo vniknutím cizího předmětu a druhé číslo označuje stupeň ochrany před vniknutím vody. [4] Tab. 2: Stupeň krytí svítidla před dotykem a vniknutím cizích předmětů STUPEŇ KRYTÍ IP NEBEZPEČNÝ DOTYK VNIKNUTÍ CIZÍCH PŘEDMĚTŮ IP 0X bez ochrany bez ochrany IP 1X dlaní velkých IP 2X prstem malých IP 3X nástrojem (>2,5 mm) drobných IP 4X nástrojem, drátem (>1 mm) velmi drobných IP 5X jakoukoliv pomůckou částečně prachu IP 6X jakoukoliv pomůckou úplně prachu 30

30 Tab. 3: Stupeň krytí svítidla před vniknutím vody STUPEŇ KRYTÍ IP VNIKNUTÍ VODY IP X0 IP X1 bez ochrany svisle kapající IP X2 chráněno proti padající vodě v poloze 15 IP X3 IP X4 IP X5 IP X6 IP X7 IP X8 chráněno proti vodní tříšti chráněno proti stříkající vodě chráněno proti vodním proudům z trysek chráněno proti intenzivnímu tryskání chráněno proti dočasnému ponoření do vody chráněno proti nepřetržitému potopení do vody Svítidla můžeme v neposlední řadě třídit i podle použitých světelných zdrojů, podle materiálů, ze kterých jsou zhotovená nebo podle prostředí, pro které jsou určená (účelová, kancelářská, bytová, efektová, atd.). 4.3 Vestavné osvětlení Svítidla lze velmi elegantně zakomponovat do stavebních konstrukcí, nábytku nebo jiných předmětů Svítidla vázaná ve stavební konstrukci Tato svítidla jsou závislá na stavebních úpravách. Zčásti samostatnou skupinu vestavěných svítidel tvoří svítidla ve stropních podhledech. Výška mezistropu v současnosti běžně stačí 10 cm, pokud nechcete záměrně snížit strop více. Zapuštěná stropní svítidla mají řadu výhod a rozměr jejich sortimentu je velmi značný. Vestavěným osvětlením lze pokrýt prakticky všechny druhy osvětlení od celkového až po dekorativní nasvícení obrazu, sochy či jiného uměleckého prvku. Mezi klady 31

31 vestavného osvětlení lze zařadit to, že svítidlo samo o sobě člověk nevnímá, vnímá pouze osvětlené plochy. [4] Obr. 15: Příklad vestavného osvětlení ve stropě Obr. 16: Příklad vestavného světlení schodiště Svítidla zabudovaná v nábytku Svítidla, která jsou součástí nábytku, dokážou nepřímo osvětlit celou místnost nebo její část. Podle umístění v nábytku můžeme integrovaná svítidla dělit na vnější a vnitřní. Typ vnějšího osvětlení můžeme velmi často pozorovat u zabudovaných svítidel do skříní a polic v kuchyních, kde se takto efektivně osvětluje pracovní plocha. Dalším častým použitím vestavěných svítidel je při osvětlení vnitřních prostor nábytku, což je výhodné zejména u šatních skříní, ale i knihoven, vitrín a podobně. Velmi působivě vypadá také zabudování osvětlení do záclonových garnyží. [4] Z hlediska konstrukčního zabudování do nábytku dělíme svítidla na nezapuštěná, tedy montovaná na plochu dílce a zapuštěná svítidla, pro která je nutné vytvořit otvor v nábytkovém dílci. Svítidla s montáží na plochu se na nábytek připevňují pomocí spojovacího kování nebo lepidla (nejčastěji tlakocitlivého ) na spodní straně svítidla. Do této skupiny lze zařadit bodové či lineární osvětlení upevněné na plochu, svítidla na ramínku, LED pásky, šatní tyče s osvětlením, prosvětlovací police a skleněné police, či osvětlování zásuvek a korpusů. Zapuštěná svítidla se osazují do předem připravených otvorů v nábytkovém dílci, a to mechanickým zaražením nebo se upevňují pomocí vrutů. Při jejich použití je nutné brát v úvahu jejich konstrukční, bezpečnostní, funkční a technologická omezení. [11] 32

32 Výběr vhodného typu zdroje v případě vnějšího osvětlení se může řešit lineárními zářivkami, LED technologií, či zastarale halogenovými žárovkami. Pro vnitřní osvětlení se nejvíce doporučuje použití LED technologie a zářivkových svítidel. Obr. 17: Příklad zabudovaného osvětlení v nábytku Obr. 18: Příklad zabudovaného osvětlení v šatní skříni Svítící nábytek V samostatné kategorii lze jmenovat také tzv. svítící nábytek, který využívá propustnosti světla některých materiálů. Slouží zároveň jako luxusní interiérový doplněk ale také jako lampa. Napájení světelného zdroje, kterým je nejčastěji úsporná zářivka, se ve většině případů řeší kabelem ze sítě, nebo i vlastní baterií. Velice efektivní je použití LED žárovek, u které lze měnit intenzitu a barvu světla podle nálady. [29] Obr. 19: Svítící nábytek Bubble indoor MO051 Obr. 20: Svítící nábytek CUBE 33

33 4.3.4 Světlovody Technika osvětlování interiéru světlovodem je známá již řadu let a má hojné využití. Jedná se o speciálně upravená skleněná vlákna, která mají schopnost přenášet světlo podél své délky s minimálními ztrátami. Tedy jinými slovy řečeno, světlovod přenese veškeré světlo, které do něj na jednom konci vstoupí a na druhém konci vystoupí. Světlovod disponuje ohebnou trubicí, jenž je na jedné straně zavedena na střechu domu pro přívod denního světla a na druhé straně je zakončena estetickým výstupem. Výhodou použití světlovou v interiéru je možnost umístit jej na libovolném místě v prostoru místnosti. Světlovod nepřenáší žádné tepelné záření ani elektrické napětí, pouze světlo. [44] Obr. 21: Porovnání světelných podmínek při použití běžného světelného zdroje (vlevo) a světlovodu (vpravo) Světlovod umístěný na střeše je vhodným řešením pro přívod denního světla do tmavých místností bez oken, kde je i ve dne nutné využívat umělého osvětlení. Jedná se například o tmavé chodby, šatny a koupelny. Množství denního světla, které světlovod přenese, je závislé na ročním období, aktuálním podmínkám počasí, sklonu střechy a délce tubusu. Zařízení je tedy nejvýhodnější umístit na stranu střechy, na kterou nejvíce dopadá sluneční záření. [45] Množství přivedeného světla prostřednictvím světlovodu je za optimálních podmínek až 13x větší než u běžné žárovky a 4x větší než u zářivky. [45] 34

34 Obr. 22: Kopule světlovodu na střeše Obr. 23: Tubus světlovodu 4.4 Výběr svítidla Volba svítidla neodmyslitelně souvisí s výběrem světelného zdroje s ohledem na účel, specifické požadavky na osvětlení a charakteristikou prostoru. Svítidlo se nejčastěji hodnotí podle rozložení svítivosti a jasu, světelného výkonu, provozní světelné účinnosti, krytí IP, rozměrů, snadnosti montáže apod. Svítidla jsou kategorizována k jednotlivým účelům a jejich sortiment by měl všechny tyto účely pokrývat. [1] 4.5 Elektroinstalace svítidel Světelné obvody Pro všechna plánovaná elektrická zařízení s příkonem 2 Kw a více se navrhují samostatné obvody. [9, 26 s.] Světelný obvod je proudový obvod pro pevné připojení svítidel a pro připojení svítidel na zásuvky a ovládání spínači. Platí pravidlo, že na jeden světelný obvod se smí připojit jen tolik svítidel, jejichž součet jmenovitých proudů nepřekročí jmenovitý proud jistícího přístroje obvodu, přičemž jmenovitý proud se stanoví z maximálního příkonu, pro který jsou svítidla určena. V prostorách, kde se nachází větší počet svítidel, se světelné obvody rozdělují na více samostatně ovládaných obvodů, tak aby se dosáhla optimální regulace osvětlení. [9] 35

35 Pro návrh světelných rozvodů je nutné znát budoucí zařízení interiéru nábytkem a svítidly. Důležité je také vhodné rozmístění vypínačů, kvůli následnému komfortu při ovládání svítidel. [5] Vypínače Spínače, jinými slovy také vypínače, se používají pro ovládání osvětlení, ale i pro řízení dalších spotřebičů a zařízení. Jejich počet v prostoru závisí na tom, kolik se zde nachází světelných okruhů a na počtu ovládacích míst. Spínače světelných obvodů jsou zpravidla u vchodových dveří do místnosti na straně kliky u dveří a je vždy ve svislé instalační zóně. Montážní výška jeho umístění na stěně je zpravidla od 1200 mm do 1400 mm od podlahy. Další možné spínače mimo lokality u dveří jsou vždy ve stejné výšce a ve svislé instalační zóně. Každý takový spínač pak musí splňovat kritéria pro zařazení do příslušného obvodu. Pokud je tedy obvod jištěn jističem o jmenovitém proudu 10 A, musí být každý spínač v tomto obvodu dimenzován na jmenovitý proud alespoň 10 A. [10] Domovní spínače mají kolébkový kryt pro snadné ovládání uživatelem. Kolébka je různě tvarovaná, podle uměleckého návrhu. [10] Kolébkové spínače se osazují vždy tak, aby při poloze zapnuto, bylo nutno kolébku stlačit nahoře. [9] Moderní vypínače jsou soustavou tří komponent, a to klapky, rámečku a samotného strojku. Všechny součástky jsou vyrobeny z izolačního materiálu, nejvíce je využíván plast. Rámeček může být vícenásobný, tedy takový, ve kterém je osazeno více přístrojů, a to ve svislém nebo horizontálním směru. [41] Z hlediska praktičnosti je důležité zmínit tzv. střídavé a křížové vypínače, které jsou určeny pro spínání svítidel střídavě z více míst. Velmi často jsou střídavé spínače uplatňovány na schodištích a chodbách a proto jsou často nazývány i jako tzv. schodišťové vypínače. K ovládání dvou svítidel nebo částí jednoho svítidla z jednoho místa slouží tzv. sériové (lustrové) vypínače, které disponují dvěma na sobě nezávislými klapkami. [10] 36

36 Tab. 4: Schematické značky používané v elektrotechnice SCHEMATICKÉ ZAČKY POUŽÍVANÉ V ELEKTROTECHNICE ZNAČKA NÁZEV ZNAČKA NÁZEV jednopólový spínač střídavý spínač dvojpólový spínač křížový spínač sériový spínač zásuvka Při ovládání osvětlení lze využít i různých dalších způsobu, které výrazně usnadní jejich obsluhu z komfortního, praktického či úsporného hlediska. Jsou jimi například stmívače, šerospínače, snímače pohybu, časové spínače, dálkové ovládání osvětlení a další. Obr. 24: Otočný stmívač Obr. 25: Pohybové stropní čidlo Obr. 26: Šerospínač Inteligentní systém ovládání osvětlení je stále se rozvíjející metoda ovládání osvětlení a je určena pro náročné uživatele, kteří si potrpí na pohodlí. Tento systém spočívá v ovládání osvětlení pomocí instalace nejrůznějších elektronických systémů do prostoru, které pak reagují na vaše podněty. Ovládání osvětlení může být přizpůsobeno 37

37 například dennímu osvětlení a příchodu tmy nebo přítomnosti člověka v místnosti. Systém lze ovládat pomocí telefonu, dálkového ovládání nebo hlasovými povely. Nevýhodou systému je ale vyšší pořizovací cena, která je však vykompenzovaná maximalizaci pohodlí a jisté návratnosti financí z uspořené energie. [46] 38

38 5 OSVĚTLENÍ V INTERIÉRU Tato kapitola se zabývá základními doporučenými principy osvětlování a potřebnou elektroinstalací svítidel v jednotlivých částech bytu s ohledem na činnosti v nich vykonávaných. 5.1 Principy osvětlování Při navrhování osvětlení je nezbytné vždy posuzovat vlastní podmínky vidění pro dané zrakové úkoly podle příslušné normy, neméně důležité však je komplexně zhodnotit celkový vliv všech druhů osvětlení na člověka v jejich vzájemné návaznosti a vzájemném ovlivňování v průběhu celého dne ale i roku. Pak je možné vytvořit pro uživatele interiérů budov ty nejlepší podmínky osvětlení pro přirozené vidění. Dobré osvětlení tak celkově vytváří optimální životní prostředí v průběhu celého života člověka. Práce bytového architekta v koordinaci všech druhů osvětlení musí být důsledná již od počátku návrhů interiérového prostoru až po jeho realizaci. [26] Bytový prostor členíme z funkčního hlediska na jednotlivé zóny. Jsou to zóny základních činností, které vyplývají ze základních potřeb člověka, mezi něž se řadí hygiena, příprava jídla či spánek. Dále jsou to části bytu, které řadíme mezi zóny společenského vyžití členů domácnosti a návštěv, jako je obývací místnost nebo jídelna. Prostory vyhrazené pro práci nebo hru dětí. V neposlední řadě je nutné zmínit funkční prostory, jako jsou chodby, schodiště, vstupní haly, popřípadě sanitární místnosti a podobně. Potřebná intenzita osvětlení se tedy v různých částech bytu liší, podle náročnosti vykonávané práce. Intenzita osvětlení se měří v luxech (lx) a v interiéru se běžně nachází v řádech stovek až tisíců luxů. [5] Při řešení vhodného interiérového osvětlení je nutné podotknout, že jednotlivé funkce v bytě se prolínají a každý z obyvatelů prostoru, různé věkové kategorie, má rozdílné požadavky, a proto je nutné přizpůsobit a vhodně zvolit osvětlení. 39
